智能干油润滑系统简介
DPJ系列智能润滑控制系统简介-X4MEvents
DPJ系列智能润滑控制系统简介青岛润科翔电气有限公司智能润滑系统自动化系统分为生产管理级、现场控制级和就地控制级三级，利用高速通讯网络进行连接以实现信息和资源的共享，具备完善的控制能力、极高的可靠性和方便灵活的扩展能力；系统设计从工艺流程出发，实现对生产过程的自动控制。
智能润滑系统是由供油主线和支线通过电磁给油器分别送至各个润滑点。
系统计算机将随时采集主线中润滑油的状态参数，控制润滑泵的启动、运行和停止，以保持正常的供油状态。
同时，系统计算机将根据事先编好的程序控制供油器的通、断，对每个点进行定时、定量科学合理的润滑。
智能集中润滑系统允许使用者通过操作终端随时改变其系统组态，即对每一个润滑点的供油制度进行设定。
系统中的供油器将通过的润滑脂流量信号传递给系统计算机，帮助计算机判断系统的工作状态，并在故障状态下指出具体故障信息，指示维护人员尽快排除。
1.生产管理级位于控制室内，设一台监控计算机或触摸屏、打印机及UPS电源，对主要工艺设备的运行状态和生产过程的工艺参数进行数据采集及显示。
2.现场控制级2.1、即PLC控制，负责工艺数据采集与控制，并通过工业以太网与上位机进行通讯。
现场控制级接受生产管理级的调度，但并不依赖于生产管理级而运行：若监控计算机出现故障或者并没有投入使用或者通信网络出现故障，现场控制站仍继续正常工作，对整个工艺过程没有影响。
3.就地控制级将PLC柜前门上“就地/远程”切换按钮打到“就地”状态，通过操作PLC柜前门上的按钮实现对设备的就地控制。
就地手动控制具有最高的优先级，主要应用在设备调试、设备维护阶段。
（具体见系统图）4、系统功能4.1、智能润滑系统自动化系统提供了友好的人机界面，具备如下功能：4.1.1、工艺流程监控将所有监控范围的工艺流程参数进行实时显示。
画面切换按钮能够方便地切换至其它任何一幅画面。
工艺生产设备监控、工艺流程画面的显示及生产过程参数的检测与调节：包括所有进入控制系统的设备的状态启停、设备与设备之间的连锁控制，工艺参数的设定，及带检测点设备的温度、流量、压力等参数的显示、报警、记录、趋势等。
润滑脂(干油)集中润滑系统
润滑脂（干油）集中润滑系统一、润滑脂（干油）集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。
典型的智能式干油集中润滑系统由电动油脂泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。
该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。
控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。
采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。
系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。
与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。
二、润滑脂（干油）集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。
以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。
每个泵单元都配有溢流过压保护阀防止超压损坏。
可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。
干油集中润滑系统
干油集中润滑系统一、干油集中润滑系统的结构原理所谓“干油”，就是润滑脂；目前常用的干油集中润滑系统都是开式的，即润滑脂在润滑点消耗掉，不返回油桶。
典型的智能式干油集中润滑系统由电动干油泵、加油泵、过滤器、分配器、控制柜、管路附件组成（见下图），其油路采用一个电磁换向阀控制一个润滑点的方式，管路布置和工作原理简单，故障判断和处理相对于使用单线或双线分配器容易；缺点是分配器体积较大。
该系统的突出特点是将传统的集中润滑与现代高新技术相结合，采用PLC对系统进行自动控制，并可实现计算机远程监控。
控制柜中的PLC是该系统的核心，它控制系统实现：按设定的循环间隔时间，启动系统，各电磁换向阀依次得电动作，逐点给油；通过设定各电磁换向阀得电时间，控制各点给油量；电磁换向阀得电时，流量传感器检测油流信号并反馈，通过指示灯或在监控电脑画面上显示；系统高、低压、油位低自动保护及报警；系统运行和故障记录功能。
采用计算机远程监控，则更可凸显系统控制和维护方便的高科技特点。
系统适用于上百个给油点的大型机械设备或生产线的集中润滑，并可与单线式集中润滑系统相结合使用。
与这些优点对应的是：系统的维护对电气人员、系统的使用对系统管理人员素质要求较高；系统的价格较高。
二、干油集中润滑系统的优点智能干油集中润滑系统可根据设备工作状态，现场环境温度不同条件及设备润滑部位的不同要求，准确、定时、定量、可靠的满足各种润滑要求。
以维克森VICSEN-MX型集中润滑系统为例，该系统采用递进式工作方式，泵设计成可间歇或持续工作，这样可以按照不同的需要来编辑运行程序，一个直联的减速电机驱动泵内凸轮工作，可以同时驱动3个外置泵单元。
每个泵单元都配有溢流过压保护阀防止超压损坏。
可设置1-200个润滑点，能够准确及时地推送油脂到各个润滑点，还可以显著提高设备寿命，更加节省润滑脂的用量，多个润滑点可以采用统一的一个集中润滑系统，不仅可以大幅度的降低运营成本，而且维护起来也更加简单。
智能润滑
智能润滑系统技术技术领域本技术涉及干油集中润滑领域，是一种新型的智能干油集中润滑系统.背景技术在智能集中润滑系统产生之前，干油集中润滑领域主要存在单线递进式润滑、双线及多线润滑系统，这三种形式的干油润滑方式占据市场90多年，至今仍有应用，具有代表性的国际干油润滑企业有美国Lincoln、德国SKF、德国戴立蒙、日本DAIKIN，国内干油润滑企业多集中的南通，比较分散，主要以仿制国外技术为主，干油集中润滑系统发展至今，无论国内国外，始终围绕着单线递进式润滑、双线及多线润滑系统几种润滑系统发展，但三种润滑系统在不同程度上都存在原理上不能解决的不足，主要表现在以下几方面单线递进式润滑系统：原理:是只有一根主管线，通常由一个柱塞泵将润滑剂注入到主管线中，并通过单线递进式分配器将润滑剂一级一级的送到下一级分配器最后到各润滑点，只要有一个润滑点不出油，所有的递进式配齐都不在出油，系统压力便会升高，到报警上限时系统报故障停止运行。
依据原理系统有以下几点弊端：维护效率低，也就是系统原理直接影响的系统的安全性，一旦单个润滑点不出油，系统所有点都不在出油，如果想查找故障需要一个一个的润滑点进行排查，直到找到具体润滑点位为止，检修起来相当费时。
供油半径小，由于单线是一级一级的分配，这些对支管道要求不能超过2米，过长直接影响润滑的质量，系统只适合若干个润滑点间的距离较近的场所。
双线润滑系统：原理: 双线式集中润滑系统主要由润滑泵、换向阀、压力操纵阀（或压差开关）、双线分配器、电控箱和两条供油管道组成，润滑泵输出的润滑脂，经换向阀交替由两条供油管输送到双线分配器，经过双线分配器定量地分配到各润滑点。
供油管内的压力达到分配器所需动作压力，分配器进行动作，而分配器动作完成又使油管内压力继续上升，当供油管各次压力都使分配器完成动作（系统完成一次给油运行）后，系统压力升到换向阀换向压力，换向阀换向进行二次给油。
依据原理系统有以下几点弊端：系统由两个管道交替供油，靠压差进行换向打开油路，作为半流体润滑管道中压降是不得不考虑的，初端和末端压降压降太大，容易造成近端远端的出油不均。
干油集中润滑系统工作原理
干油集中润滑系统工作原理干油集中润滑系统是一种广泛应用于机械设备的润滑方式，其工作原理是通过一个中央润滑站将润滑油从集中储油器中抽取，并经过一系列的管道和分配器送至需要润滑的设备部位。
下面将详细介绍干油集中润滑系统的工作原理。
首先，中央润滑站是整个系统的核心设备，它通常由电动泵、滤油器、气压开关和控制电路等组成。
中央润滑站的工作是监测设备或机械的运行状态，根据需求启动润滑系统。
当设备运行时，中央润滑站会根据设定的润滑周期和润滑剂的需求量自动启动泵进行润滑，以保证设备的正常运行。
集中储油器是储存润滑剂的容器，它通常位于中央润滑站的附近。
集中储油器中有一定容量的润滑油，可以满足系统的一段时间的运行。
当润滑系统启动时，润滑油会被抽取到中央润滑站的润滑油管路中，然后经过滤油器进行净化，以保证润滑油的清洁度。
接下来，润滑油会通过一系列的管道系统输送到各个设备的润滑部位。
在润滑部位，润滑油经过分配器分配到设备的轴承、链条等需要润滑的部位上。
分配器的作用是控制润滑油的流量和方向，以满足不同设备部位的润滑需求。
分配器一般采用多通道设计，可以同时为多个设备提供润滑油，并且可以根据设备的需要进行调整。
在润滑部位，润滑油会形成一层薄膜，将设备的轴承、链条等部位分隔开来，减少摩擦和磨损。
润滑油的黏度和润滑膜的厚度会直接影响设备的润滑效果。
因此，在设计干油集中润滑系统时，需要根据设备的工作条件和要求选择合适的润滑剂，以确保设备的正常运行和寿命。
总之，干油集中润滑系统通过中央润滑站、集中储油器、分配器、管道系统和润滑部位等组成部分，实现对机械设备的集中润滑。
它能够有效地减少设备的摩擦和磨损，延长设备的使用寿命，并提高设备的工作效率和可靠性。
在实际应用中，需要根据设备的工作条件和要求，合理选择润滑剂和设计润滑系统，以满足设备的润滑需求。

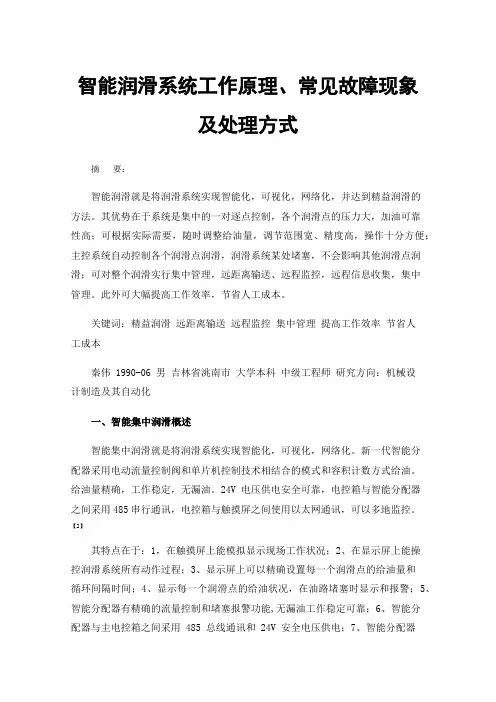

智能润滑系统工作原理、常见故障现象及处理方式
智能润滑系统工作原理、常见故障现象及处理方式摘要：智能润滑就是将润滑系统实现智能化，可视化，网络化，并达到精益润滑的方法。
其优势在于系统是集中的一对逐点控制，各个润滑点的压力大，加油可靠性高；可根据实际需要，随时调整给油量，调节范围宽、精度高，操作十分方便；主控系统自动控制各个润滑点润滑，润滑系统某处堵塞，不会影响其他润滑点润滑；可对整个润滑实行集中管理，远距离输送、远程监控，远程信息收集，集中管理。
此外可大幅提高工作效率，节省人工成本。
关键词：精益润滑远距离输送远程监控集中管理提高工作效率节省人工成本秦伟 1990-06 男吉林省洮南市大学本科中级工程师研究方向：机械设计制造及其自动化一、智能集中润滑概述智能集中润滑就是将润滑系统实现智能化，可视化，网络化。
新一代智能分配器采用电动流量控制阀和单片机控制技术相结合的模式和容积计数方式给油。
给油量精确，工作稳定，无漏油。
24V 电压供电安全可靠，电控箱与智能分配器之间采用485串行通讯，电控箱与触摸屏之间使用以太网通讯，可以多地监控。
【2】其特点在于：1，在触摸屏上能模拟显示现场工作状况；2、在显示屏上能操控润滑系统所有动作过程；3、显示屏上可以精确设置每一个润滑点的给油量和循环间隔时间；4、显示每一个润滑点的给油状况，在油路堵塞时显示和报警；5、智能分配器有精确的流量控制和堵塞报警功能,无漏油工作稳定可靠；6、智能分配器与主电控箱之间采用 485 总线通讯和 24V 安全电压供电；7、智能分配器可以独立手动操作给油；8、智能分配器采用电动阀和容积计数方式控制流量,油量精确；9、储油桶上有超声波液位显示和加油泵自动补油；10、以太网通讯传送距离远,而且可以多地监控。
二、智能集中润滑的工作原理该系统分为三大部分：电气控制系统由触摸屏和PLC主站控制组成电控箱；智能流量控制分配器和通讯网络系统；润滑泵站和管路供油系统。
【1】触摸屏和主机控制系统为润滑系统的指挥中心，其主要功能为：设备运转实时显示监控；设备运转信息收集；设备运转参数修改；输出报警。
干油润滑系统介绍
干油润滑系统介绍干油润滑系统介绍000重要提醒：系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
| 关闭网易博客安全提醒：系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭工作原理单线式集中润滑系统由泵站输出润滑脂，通过一级（母）分配器由一路输油变成多路出油。
这些多路出油再由二级（子）分配器分成更多的分支油路；根据需要还可以增加三级（孙）分配器，这样便组成单线递进式油路，可以向数百个润滑点供送润滑脂。
特点1、供油主管道只需一根，配管简单，费用低；2、对活动部分的润滑点可实施供油；3、对处于机构紧凑、环境恶劣、部位重要的润滑点可实现自动加油，以提高加油的可靠性；4、只要系统在工作，每个润滑点都能获得预定的给脂量，油脂不会浪费；5、在全部润滑点中，只要有任一处堵塞，通过各种形式的发讯器即能报警，所以只要监视一台母分配器的动作，就可实现对全系统的监视。
1、电动润滑泵方式电控柜内有计数器和计时器，其中计数器是与同一级分配器上行程开关相关联的。
当一级分配器完成一个分油循环，分配器的柱塞便接触行程开关一次，计数器计入一个数。
当计数器上达到规定的计数次数时，指定电动润滑泵停止或二位二通电磁阀闭合。
经过设定的时间间隔后系统重新开始工作（电机运转或二位二通电磁阀打开）。
电控柜内的计时器是用来设定单位时间内输入系统的油脂量。
当设定的单位时间内计数器计入的数值未达到设定值时，电控柜自动报警。
另外系统管道中压力超过额定压力的限制值时也会自动报警。
二位二通电磁阀用来切断或打开主管道的通路。
如系统润滑点较多，采用并联式集中润滑，则二位二通电磁阀在系统中的作用更为突出，每个并联支路必须配备一台二位二通电磁阀。
该系统配管费用较低,且能满足每个润滑点所需的润滑脂的数量,同时能实现定时、定量,无一遗漏地向每个润滑点供送清洁润滑脂。
①电动润滑泵；②电动加油泵；③干油过滤器；④二位二通电磁阀；⑤行程开关；⑥主分配器；⑦子分配器；⑧孙分配器；⑨电控柜2、手动润滑泵方式手动润滑泵给油时，母递进分配器中的运动指示器每运动一次，该系统对每个润滑点给油一次。
润滑脂(干油)集中润滑系统
润滑脂(于油)集中润滑系统特点：(1)供脂量精确，避免不必要的浪费；(2)供脂时间准确，防止摩擦副润滑不足；(3)自动化程度高，可节省人力和减轻劳动强度；{4)系统工作可靠性高，可避免漏加润滑脂造成的摩擦功耗增加和设备磨损破坏；(5)设备投资较大．润滑脂润滑特点：粘着性强、润滑持续时间长、流动性差、无法循环使用。
要求：定时间，定消耗量补充．足够的润滑脂，保持良好的润滑状态：避免过量而造成浪费，污染．必须保证：定时、定量供脂．第一节干油集中润滑系统的组成和工作原理干油集中润滑系统组成：一般由润滑脂泵(于油泵)，润滑脂过滤器，压力表、换向装置、输脂主管、给油器，输脂支管等组成，一、双线非顺序式干油集中润滑系统(1)双线非顺序式给油器工作原理给油器工作原理如下：Ⅱ管高压一进入给油器配油腔下腔一推动配油柱塞3向上移动一配油腔下腔与下通道接通，将上通道与出脂口A接通一H管经配油腔下腔一下通道进人压油腔下腔一推动压油柱塞2向上移动一将压油腔上腔的润滑脂经上通道、出脂口A送人连接A口的摩擦副支管．供脂主管压力每交替变化一次，即完成一次供脂动作．供脂量由压油腔的直径和压油柱塞的行程决定．指示杆6与压油柱塞2为刚性连接，通过调节螺丝8在护罩7上的位置，可以改变指示杆6的行程，从而改变压油柱塞2的行程，而达到改变供脂量，在护罩7通过视窗观察指示杆6的运动情况，判定给油器的工作情况。
(2)手动干油站工作原理手动于油站由人工驱动的柱塞式油泵，换向阀，储脂筒，压力计、单向阀、过滤器和手摇柄等组成。
、工作原理如下：干油站的手摇柄与小齿轮1联接，摇动手摇柄一小齿轮带动齿条柱塞2左右往复运动。
柱塞2向左运动，单向阀3关闭，压力脂将左腔的单向阀4顶开，润滑脂在柱塞的压迫下经过换向阀6，进人主脂管Ⅱ．当所有的给油器工作完毕后，随着柱塞式油泵不断工作主腊管Ⅱ内的压力迅速升高，通过压力表可观察到主脂管Ⅱ内66压力值。
当主脂管Ⅱ内的压力达到定值时，表明所有的给油器工作完毕，一次供脂过程已经结束。
常见干油集中润滑系统综述
常见干油集中润滑系统综述摘要：润滑是机械设备正常运行的重要保障，正确选择润滑系统能够保证机械设备的有效运行，延长机械设备的使用寿命。
本文主要介绍了几种常见的干油集中润滑系统，对比分析了它们的优点和缺点，并探讨了目前干油集中润滑系统存在的问题及解决办法。
关键词：干油集中润滑系统；解决措施Review of Common Grease Concentrating Lubrication SystemsYang Bing（Gezhouba Shiplock Administration, Three Gorges Navigation Authority, Yichang Hubei 443000, China）Abstract: Lubrication is an important guarantee for the normal operation of mechanical equipment. Correct selection of lubrication system can ensure the effective running of mechanical equipment and prolong its service life. This paper introduced several common grease concentrating lubrication systems, and compared their advantages and disadvantages. This paper also enumerated the currently existing problems of grease concentrating lubrication system and discussed the solutions.Key words: Grease concentrating lubrication system Solutions机械设备的有效润滑是设备正常运行的根本保证[1]。
干油集中润滑系统
干油集中润滑系统一、概述干油润滑系统，采用电动干油集中润滑系统，该系统是流出式双线干油集中润滑系统，由电动干油站（包括储油器、泵、电机、电磁换向阀等），干油过滤器、输油主管道Ⅰ、Ⅱ和压力操纵阀等组成。
电动干油集中润滑系统的工作原理如下：该系统的供脂是由电动干油站的电动机带动油泵，按润滑间隔周期规定的时间启动供脂,供脂的换向,是由电磁阀完成换向动作的达到输入主管道Ⅰ、Ⅱ分别轮换供脂，而电磁换向阀是否得电换向，是由输油主管道距离泵站最远端的压力操纵阀控制的，在系统管道达到设计规定的最大供脂压力值时开始动作，控制泵站电磁换向阀开始动作，为了更新滞留在压力操纵阀工作腔中压力油脂，在压力操纵阀的出口端装设一个分配器，使阀中滞留的润滑脂更新。
ＤＲＢ－Ｍ电动润滑泵适用于供脂管道长而且润滑点多的场合，通过分配器向各润滑点供送润滑脂。
该泵安装在环境温度合适、灰尘较少、便于调整、检查、维修和拆洗的地方。
并且润滑泵应尽可能安装在系统的中心位置，这样系统管道较短，压力降保持在最低限度，使泵产生足以克服润滑点背压的压力。
使用时限压阀的设置压力不能超过泵的工作压力。
出油口的过滤器网要定期清洗，防止堵塞。
在系统中由于某些故障原因，使压力达到约见５０ＭＰa时，保险片破裂，润滑脂从管中溢出。
在新的保险片装入前，要查明系统超压的原因，应排除故障。
它配上电器控制箱后能实现双线干油集中润滑系统全自动控制。
二、结构特点和工作原理ＤＲＢ－Ｍ型电动润滑泵主要由储油桶、带连接法兰的泵元件，减速电机和最大最小容量指示器等组成。
减速电机使滑叉作直线往复运动，并带动螺旋压油板和刮油板作顺时针方向的旋转。
从桶壁上刮下的润滑脂经螺旋压油板搅动使润滑脂变软后被压到泵元件的吸油口，极大地提高了润滑脂的吸入能力。
泵体内有两组活塞，每组活塞由１个工作活塞和２个控制活塞组成。
当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。
如图所示，吸油时，活塞１、２、３向右运动，活塞２在弹簧的作用下达到极限位置，而活塞３继续向右运动。
干油集中润滑系统选择
干油集中润滑系统选择干油集中润滑系统是润滑工程走向大型化、高压化、集中化和自动化的现代先进润滑技术。
干油集中润滑系统有双线式干油集中润滑系统和递进式干油集中润滑系统两种，应当根据使用环境、润滑点数量、供油范围的大小，以及供油监控的方式等进行合理选择。
正确选用干油集中润滑系统，能够保证主机的正常工作，延长主机的使用寿命，提高工作效率。
1. 干油集中润滑系统简介进式干油集中润滑系统。
双线式干油集中润滑系统主要由电动润滑泵、换向阀、双线主管道、分支管道、给油管道、双线分配器、压差开关以及电控箱等组成。
递进式干油集中润滑系统由主润滑泵出油后，经单线主管道、换向阀、母递进分配器、分支管道、各级子递进分配器、给油管，输送到各给油点，其中包括电控装置、限位开关等。
2. 双线式干油集中润滑系统的特点是：当I线管道上所有润滑点输油完毕之后，主管道末端的压差开关起作用，把信号传给电控箱，根据预先给定的程序，电控箱令换向阀进行换向，转而向II线管道送油；II线输油完毕后，压差开关获得压力信号，控制换向阀换向，在手动工作方式下，润滑泵停机，等待下一循环，在连续工作方式下，自动进入下一循环。
递进式干油集中润滑系统的特点是：单线给油，给油动作是顺序逐个进行的。
这是由于上一柱塞推进排油到位时，正好启动下一柱塞的油路，所以一旦某一给油点堵塞，其后续动作便无法进行，所有给油器都会停止工作。
利用这个特点可在一个给油器上(一般在母给油器上)装上一个行程开关，就能控制和监测整个系统的运行。
其缺点在于只要一处出现故障就会造成关联的润滑线瘫痪。
3. 应当根据不同的使用环境、润滑点的数量和油脂输送距离合理选用上述不同的润滑方式。
双线式集中润滑系统适用于有大量呈带状分布的润滑点的机械设备上，如冷床等，最大输送半径约150m，可向多达1000个左右的润滑点供油。
递进式干油集中润滑系统适用于需重点监控的设备，如轧机、矫直机、剪板机等，以120个左右的润滑点为最经济。
智能润滑系统在高炉炉顶设备中的应用
智能润滑系统在高炉炉顶设备中的应用摘要：智能润滑系统在大型及超大型高炉炉顶设备中使用尤其突出，利用了先进的自动化控制技术，造价低、运行成本低、故障率低、维护方便、功能强大、具有较高的市场竞争力，因此进一步加强对其的研究非常有必要。
基于此本文分析了智能润滑系统在高炉炉顶设备中的应用。
关键词：智能润滑系统；高炉炉顶设备；应用中图分类号：TF321 文献标识码：A1、智能润滑系统工作原理智能润滑系统由五个部分组成，即控制系统、、动力系统、给油系统以及检测元件和系统管网。
整个系统由上位机控制，一般来说，中央控制室和控制室由台式计算机进行操作。
将传统润滑系统中的注油和注油操作结合起来，大大减少了工作量。
另外，系统的组装相对简单，甚至可以将供油系统添加到现场的中央系统，使用上位机进行操作和管理极为方便。
当智能润滑系统工作时，主控制柜首先向高压油泵输出工作信号，高压油泵开始工作，将油输送到“主油管”。
主控制柜输出第一润滑点的控制信号，打开其电磁开关，将油送至该点，并且关闭其他润滑点的电磁开关。
从高压油泵到第一润滑点形成输油管道，油泵的压力集中在该润滑点上，这保证了该点的供油压力，从而保证了该点的供油量。
当第一润滑点的供油过程结束时，主控制柜输出信号以关闭其电磁开关，同时打开第二润滑点的电磁开关并向其供应油。
该过程与第一润滑点相同。
当第二润滑点完成时，控制系统关闭其电磁开关并打开第三润滑点的电磁开关……以此类推，系统对所有润滑点逐点供油，在最后一个润滑点结束时，系统进入循环时间（系统两次操作之间的间隔），高压泵停止工作当循环时间达到(间隔结束)时，系统再次启动，重复系统的第一次供油过程，如此反复，实现了对整个设备润滑系统的智能供油。
2、智能润滑系统在高炉炉顶设备中的应用意义2.1PLC的应用能够确保供油连续性，同时也能够有效保证润滑效果。
2.2由于PLC对润滑参数的可调性，工作人员需要根据各个润滑条件做好调整，确保整体润滑效果。
干油(润滑脂)润滑系统
VSG-KR系列双线分配器(40MPa) 一、使用条件VSG-KR型双线分配器上、下面均有给油口，分配器活塞正反向动作时分别从上面和下面的给油口排出一次。
在相应上、下给油口内设有合二为一的排油结构，要改变奇数出油，只需调整导套的方向即可实现。
还可以从指示杆的动作直接观察分配器的工作情况，同时还可以通过调整螺钉在规定范围内方便地调整各个出油口的给油量。
该型分配器适用于公称压力为40MPa的双线式干油集中润滑系统中。
它在两条供油主管交替的供油压力作用下，直接由供油压力控制活塞动作，完成向润滑点定量分配润滑脂的功能。
二、技术参数型号公称压力MPa 动作压力Mpa 额定给油mL/循环调整螺钉每转一圈调整量mlVSG※-KR 40 ≤1.20-2.3 0.14使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂（NLGI0#～2#)或粘度等级大于N68的润滑油，使用环境温度为-10℃～80℃；如使用介质为润滑油时，请在20MPa压力下使用。
三、型号说明型号VSG2-KR VSG4-KR VSG6-KR VSG8-KR 出油口数 2 4 6 8L(mm) 44.5 76 108 140四、外形尺寸五、使用说明若需相应上下出口合并时，只要将孔内的螺钉拧出，把上或下不用的那个出油口用G1/4螺塞封堵以防灰尘侵入。
六、订货须知分配器安装使用环境温度在-10℃～80℃范围以外的必须在订货合同中注明，以便供货时提供耐低、高温油封。
干油（润滑脂）润滑系统在各种机械设备中，除了广泛地采用稀油润滑外，在许多磨擦副中还采用了润滑脂（简称干油）润滑。
例如：高炉炉顶设备的某些磨擦副；炼钢车间炉倾动机构的齿圈啮合部位；各种冶金起重机上的某些润滑点；轧钢厂轧机轴承座与机架窗口的平面磨擦副；矫直机矫直辊轴承，剪切机组的某些磨擦副；辊道组的轴承等。
根据磨擦副的情况不同，不有采用单独分散的润滑方式（即由人工定期用加脂枪向润滑点或油脂杯添加润滑脂）；有的则因磨擦副的数量多，工作条件的限制，用人工加脂有一定的困难（如高温、润滑点多、人工加脂忙不过来、人工加脂不易接近润滑点），则必须采用干油集中润滑系统定期加润滑脂。
智能润滑系统工作原理
智能润滑系统工作原理
哎呀呀，我一个小学生哪懂什么智能润滑系统工作原理呀！不过，为了写这篇文章，我还是得努力去琢磨琢磨。
你想想看，一个机器要是没有润滑油，那不得嘎吱嘎吱响，很快就坏掉啦？智能润滑系统就像是机器的贴心小护士，时时刻刻照顾着机器，让它们能顺顺利利地工作。
智能润滑系统就好像我们上学时候的值日表一样。
比如说，每天什么时候该给哪个部位加油，加多少油，它心里都清清楚楚的。
它有好多小传感器，就像我们的眼睛和耳朵，能感觉到机器哪里需要“照顾”啦。
有一次，我看到爸爸在修汽车，他说要是没有润滑油，发动机很快就会磨损。
我就想，那智能润滑系统不就是发动机的保护神嘛！它能准确地把润滑油送到该去的地方，就像快递员准确地把包裹送到我们家一样。
我还听说，智能润滑系统还能根据机器工作的强度和速度来调整加油的量呢！这多厉害呀！要是机器干活累得气喘吁吁，它就多给加点油；要是机器轻松地工作，就少加点油。
这难道不像我们累了就多吃点饭，不累就少吃点饭吗？
还有啊，智能润滑系统还能监测润滑油的质量。
要是油不行啦，变得脏啦或者不好用啦，它就会发出警报，提醒人们赶紧换油。
这是不是和我们生病了会发烧一样，身体在给我们发信号呢？
我跟你说，智能润滑系统可真是个神奇的东西！它让机器能更长久、更稳定地工作，为我们的生活带来了好多方便。
总之，智能润滑系统就像是机器的超级保镖，时刻守护着机器的健康，让它们能好好地为我们服务！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能干油润滑系统简介
智能干油润滑系统是一种新型润滑系统，其结构由远程监控微机、主控系统、高压润滑泵、压力传感器、自动加油系统、电磁给油器、流量传感器、分配器等组成。
与传统的干油集中润滑系统相比，智能润滑系统具有更高的效率和更少的故障。
主控系统是整个润滑系统的指挥中心，通过控制油站起停、控制电磁给油器的运行、监控每一个润滑点状态、调节和现实循环时间、调整每一个润滑点供油量、故障报警、现场信息收集和与远程监控微机联锁等功能，实现对整个系统的控制和监测。
高压润滑泵是整个系统的心脏，通过管路及电磁给油器，将润滑脂最终送到每一个润滑点。
压力传感器实时监测系统的压力并反馈给主控系统。
电磁给油器是整个系统地执行机构，执行主控系统送来的指令，控制油阀开启、关闭，实现控制润滑点的供油。
流量传感器实时监测润滑点运行状态，将信息反馈给主控系统。
远程监控微机与主控系统通过有线或者无线通讯信息。
智能润滑系统采用PLC智能控制，有自动和手动两种工
作状态，初始状态时各电磁给油器均关闭。
自动状态为按照预先设定的参数(供油量、供油间隔等)和程序供油，手动状态为
直接按照用户当前指令给某点或某些点供油。
智能润滑系统具有更高的效率和更少的故障，相比于传统的干油集中润滑系统，智能润滑系统能够很好的解决环境污染、润滑材料浪费、设备故障频发等问题。
文章已修正如下：
泵站输出高压润滑脂经单线主管道进入二位二通电磁阀，供送给母分配器，再由支管道供给子分配器，逐级供送给润滑点。
该系统的缺点是，只要有一处堵塞，就会导致全线停脂，需要排除故障后才能继续工作。
另外，该系统运行的可靠性差，各润滑点给脂调整量小，精度低。
3.2双线式干油润滑系统的特点
泵站输出高压润滑脂经供油管到达分配器，当压力达到分配器所需的压力时就会动作。
而分配器动作完成后，又使供油管内压力继续上升，当供油管内各处的压力都超过分配器动作所需的压力时，分配器全部动作，完成系统地供油。
该系统的缺点包括：（1）阻力小的润滑点首先得到供油，当一处或多处被堵后，系统能继续工作，只能通过观察分配器上运动指示是否动作来判断，由于分配器安装位置不便观察，容易造成缺油现象；（2）润滑点给脂量的多少受管道远近、被压高低、阻力大小的影响，给脂量和预定量不一致，容易发生过多给油或过少给油甚至中断的现象；（3）把出油总管压力作为控制条件，调节起来异常困难，各个润滑点被压不同，很难调节到一个合适的值；（4）润滑泵经常会受到噪音信号的干扰停止工作；（5）双线系统，管路铺设比较繁琐，不如单线和智能系统方便；（6）润滑点的给油周期需要一致，无法实现单独供油。
3.3智能润滑系统的特点
该系统采用可编程控制器作为主要控制原件，为智能化提供了最恰当的解决方法。
与传统的润滑系统相比，该系统具有
以下优点：（1）准时、准量、逐点供油。
整个系统每次只给
一个点供油，各点给油间隔时间和给油量按照要求可以单独设定；（2）实时检测，反馈真实给油信息。
压力传感器实时检
测系统压力，流量传感器实时检测润滑点给油情况，并及时反馈给主控系统；（3）故障定位、故障诊断。
根据实时检测情况，可以精确定位哪个点出现堵、通、漏、卡等故障，无需检查整个系统；（4）远程监控、反映真实供油状态。
远程监控
能够在任何时间掌握各个润滑点的状态；（5）适用于环境恶劣、现场设备复杂、危险、生产时不能及时点检的部位；（6）系统扩展方便，只需调整监控软件即可增加。
结语
该系统运行稳定、可靠，给油量调整方便，故障点容易查找，维护量小，减少了工人劳动强度，避免环境污染和油脂浪费，延长了设备使用寿命，提高了综合效益。
适用于烧结机、板式给矿机、振动筛、混合机、堆取料机等矿山机械、港口机械、工程机械。
