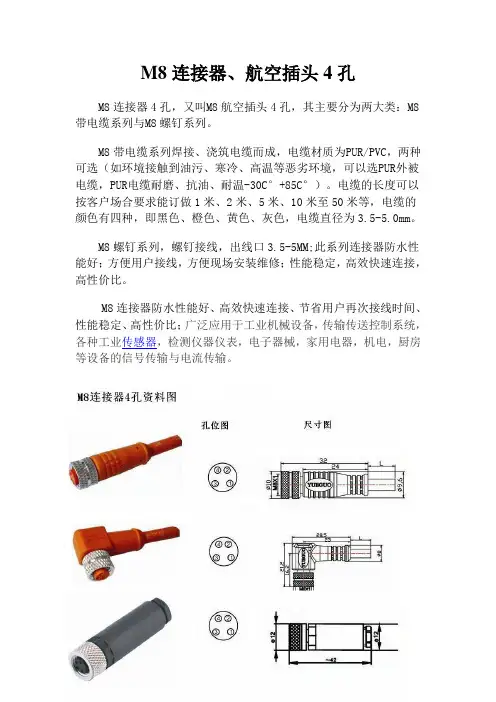

M8连接器4孔，又叫M8航空插头4孔，其主要分为两大类：M8带电缆系列与M8螺钉系列。
M8带电缆系列焊接、浇筑电缆而成，电缆材质为PUR/PVC，两种可选（如环境接触到油污、寒冷、高温等恶劣环境，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°）。
电缆的长度可以按客户场合要求能订做1米、2米、5米、10米至50米等，电缆的颜色有四种，即黑色、橙色、黄色、灰色，电缆直径为3.5-5.0mm。
M8螺钉系列，螺钉接线，出线口3.5-5MM;此系列连接器防水性能好；方便用户接线，方便现场安装维修；性能稳定，高效快速连接，高性价比。
M8连接器防水性能好、高效快速连接、节省用户再次接线时间、性能稳定、高性价比；广泛应用于工业机械设备，传输传送控制系统，各种工业传感器，检测仪器仪表，电子器械，家用电器，机电，厨房等设备的信号传输与电流传输。
