001桩板墙预制挡土板挂装施工技术交底
桩板墙施工安全技术交底模板
一、交底对象全体参与桩板墙施工的施工人员、监理人员及有关管理人员。
二、交底内容1. 工程概况- 工程名称：____________________- 施工地点：____________________- 施工单位：____________________- 监理单位：____________________2. 施工工艺及要求- 桩板墙施工采用桩基础和板基础相结合的方式，桩基础为预应力混凝土桩，板基础为现浇钢筋混凝土板。
- 桩基施工采用钻孔灌注桩，桩径一般为____________________，桩长根据地质情况确定。
- 板基础施工采用分块现浇，每块板宽____________________，厚____________________。
3. 安全技术措施- 桩基施工- 钻孔前应进行地质勘察，了解地层情况，确保桩基施工安全。
- 钻孔过程中应严格控制钻进速度，避免发生孔壁坍塌事故。
- 钻孔过程中如发现异常情况，应立即停止钻孔，查明原因后采取措施进行处理。
- 钻孔结束后，应及时进行桩基验收，确保桩基质量符合设计要求。
- 板基础施工- 板基础施工前，应做好场地平整，确保基础施工顺利进行。
- 板基础施工过程中，应严格控制混凝土配合比，确保混凝土强度符合设计要求。
- 板基础施工过程中，应加强模板支撑系统的检查和维护，确保模板支撑系统安全可靠。
- 板基础施工过程中，应做好施工人员的安全防护，防止高处坠落事故。
- 施工人员安全- 施工人员应佩戴安全帽、安全带等个人防护用品。
- 施工人员应遵守施工现场的安全规定，不得违章操作。
- 施工人员应加强安全意识，提高自我保护能力。
4. 质量控制措施- 桩基施工过程中，应严格控制桩径、桩长、桩位等参数，确保桩基质量符合设计要求。
- 板基础施工过程中，应严格控制混凝土配合比、浇筑速度、振捣密实度等参数，确保板基础质量符合设计要求。
- 施工过程中，应做好施工记录，及时进行质量检查，发现问题及时处理。
桩板墙技术交底
单位：中铁十一局集团神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续.
单位：中铁十一局神大铁路扩能改造项目部
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续.。
挡土板施工技术交底
注：“技术交底书”一式两份，一份交工负责人作为施工的依据，一份留存备查，
并办理交接手续。
技术交底书
ZT1101JL12-02
单位：襄胡铁路工程指挥部一分部编号：
主送单位
桥涵八队
页数
第1页共1页
工程名称
桩板墙
工程部位
交底内容：
挡土板施工要求
桩板墙的挡土板要求按照附图施工，施工时注意以下事项：
1、挡土板的浇筑必须在桩身混凝土达到设计强度要求后进行。
2、挡土板钢筋制安必须按附图、规范要求现场绑扎安装。
3、挡土板浇筑前应按要求立好模板，并且报质检人员及监理检查合格后才能进行浇筑，砼按设计配合比拌制，分层浇筑，用振动棒振捣密实。
4、每两根桩中间板后设一道塑料排水片反滤层，厚5cm，宽30cm。沿竖向按设计要求设置0.1m×0.1m的泄水孔。
5、所有施工人员必须持证上岗，现场人员必须戴安全帽。
6、上层挡土板施工时，现场施工人员必须系安全带，板外设安全网。
桩板墙施工安全技术交底模板
一、交底目的为确保桩板墙施工过程中的安全，预防安全事故发生，提高施工人员的安全意识，现将桩板墙施工过程中的安全技术要求进行交底。
二、施工范围本交底适用于所有桩板墙施工工程。
三、施工人员所有参与桩板墙施工的人员必须参加本次安全技术交底。
四、安全技术要求1. 施工准备（1）施工前，对施工人员进行安全技术培训，确保其掌握桩板墙施工的基本技能和安全操作规程。
（2）检查施工机械、工具及材料，确保其符合安全要求。
（3）施工现场设置明显的警示标志，确保施工区域安全。
2. 桩基施工（1）桩基施工前，应对桩位进行复测，确保桩位准确。
（2）桩基施工过程中，应确保挖孔深度与设计深度一致，防止桩身倾斜或断裂。
（3）挖孔过程中，发现异常情况，应立即停止施工，及时上报并采取措施。
（4）桩基施工结束后，应及时进行桩身质量检测，确保桩身质量符合设计要求。
3. 板桩施工（1）板桩施工前，应对板桩进行检查，确保其尺寸、形状及质量符合设计要求。
（2）板桩施工过程中，应确保板桩垂直度，防止板桩倾斜或变形。
（3）板桩连接处应牢固可靠，防止板桩脱落。
（4）板桩施工过程中，应防止高处坠落，做好安全防护措施。
4. 锚杆施工（1）锚杆施工前，应对锚杆进行检查，确保其质量符合设计要求。
（2）锚杆施工过程中，应确保锚杆垂直度，防止锚杆倾斜或断裂。
（3）锚杆施工结束后，应及时进行锚杆拉拔试验，确保锚杆锚固效果。
5. 施工注意事项（1）施工过程中，应严格遵守安全操作规程，确保施工安全。
（2）施工人员应穿戴符合安全要求的工作服、安全帽、安全鞋等防护用品。
（3）施工过程中，应做好施工现场的排水、防滑、防坠落等措施。
（4）施工过程中，应加强施工现场的安全巡查，及时发现并消除安全隐患。
五、应急处理1. 发生安全事故时，立即停止施工，及时上报并采取措施。
2. 根据事故情况，组织人员进行救援，确保伤员安全。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
桩板墙挡土板预制交底
施工技术交底记录
交底单位吉图珲客专11工区分项分部桥梁施工交底内容桩板墙挡土板预制交底日期
四、施工注意事项及技术控制要点
1、钢筋加工采用集中加工，加工、绑扎时调直并保证不变形。
成品钢筋笼堆放应整齐，并放至雨水无法淋到的地方，用篷布覆盖，防止锈蚀。
2、施工采用C35混凝土现场集中预制。
3、挡土板预制，共分为5种型号，详见吉图珲路-157、吉图珲路-158（1）、吉图珲路-158（2）、吉图珲路-159（1）、吉图珲路-159（2）尺寸图。
4、成品应集中堆放，待养生14天后方可进行投入现场使用。
防止裂纹、掉角、蜂窝麻面现象，有质量缺陷的成品，严谨运至现场进行使用。
五.安全、质量、环保
1、施工区域应设警示标志，严禁非工作人员出入；
2、施工中应对钢筋加工设备进行定期检查、养护、维修；
3、养护期设专人进行看管，防火、防盗
4、现场施工用电严格按照项目部安质部要求进行，严谨乱拉乱接。
5.现场施工人员应服从安全及技术人员的管理，按规章制度进行施工。
六.附图
交底人姓名
项目总工时间
接收人
时间姓名姓名时间时间时间时间。

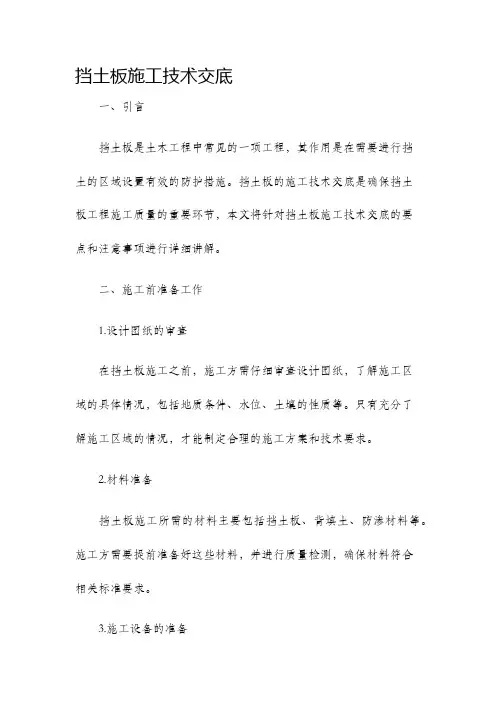

挡土板施工技术交底
挡土板施工技术交底一、引言挡土板是土木工程中常见的一项工程，其作用是在需要进行挡土的区域设置有效的防护措施。
挡土板的施工技术交底是确保挡土板工程施工质量的重要环节，本文将针对挡土板施工技术交底的要点和注意事项进行详细讲解。
二、施工前准备工作1.设计图纸的审查在挡土板施工之前，施工方需仔细审查设计图纸，了解施工区域的具体情况，包括地质条件、水位、土壤的性质等。
只有充分了解施工区域的情况，才能制定合理的施工方案和技术要求。
2.材料准备挡土板施工所需的材料主要包括挡土板、背填土、防渗材料等。
施工方需要提前准备好这些材料，并进行质量检测，确保材料符合相关标准要求。
3.施工设备的准备挡土板施工过程中需要使用到的设备主要有挖掘机、泵车、打桩机等。
施工方需要提前准备好这些设备，并进行检测和维护，确保设备工作正常可靠。
三、施工过程1.地面准备工作在施工之前，需要对施工区域的地面进行整理和清理，确保地面平整、干净。
如果地面存在凹凸不平或者有大块石头等障碍物，需要将其清除干净。
2.挡土板的安装挡土板一般采用钢板或者混凝土预制板材，根据设计要求，将挡土板按照一定的间距垂直插入地面，直至达到设计要求的深度。
施工方需注意挡土板安装的垂直度和间距要求，使用测量工具进行检测和调整。
3.背填土的填充挡土板安装完成后，需要进行背填土的填充。
背填土必须经过合理的压实和排水处理，以保证挡土板的稳定性和防渗性。
在填充过程中，施工方需注意背填土的均匀分布和压实程度，以免出现空洞或者不稳定的情况。
4.防渗处理挡土板施工完成后，需要进行防渗处理。
根据设计要求，在挡土板后方进行防渗材料的施工，确保挡土板的防渗效果。
施工方需注意防渗材料的选择和施工工艺，确保防渗层的质量和密实性。
四、安全注意事项1.施工人员的安全挡土板施工需要施工人员高空作业和与大型设备作业接触，因此施工方必须确保施工人员的安全。
施工人员应接受必要的安全培训，佩戴好安全帽、安全带等防护用品，严禁酒后施工和疲劳施工。
桩板墙施工安全技术交底
桩板墙施工安全技术交底
一、引言
桩板墙是一种常用的支挡工程结构，其施工安全至关重要。
本文将对桩板墙施工中的安全技术进行交底，以确保施工过程中的安全性和质量。
二、施工前的准备工作
1. 工程准备阶段，必须编制详细的施工组织设计，并进行项目安全论证。
2. 根据施工图纸，确定桩板墙的施工方案，明确施工的方法和步骤。
3. 准备所需的施工材料和设备，并进行检查和验收。
确保施工材料的质量和设备的安全性。
4. 按照规定的程序组织力量进行施工前的安全交底工作，明确施工过程中的安全责任和应急措施。
三、施工过程中的安全技术措施
1. 桩基施工
a. 在开始桩基施工之前，应进行现场勘察，确保施工现场符合施工要求。
b. 钻孔机械在工作前，应检查机械设备的安全性能，确保操
作人员具备相关的技能和证书。
c. 检查土体的稳定性，采取相应的支护措施，确保施工人员的安全。
d. 严格控制钻孔的倾斜度和钻孔深度，避免发生事故。
2. 桩配筋和浇筑混凝土
a. 配筋工作应在桩基钻孔完成后立即进行，确保配筋的准确性和稳定性。
b. 在浇注混凝土前，应检查模板支撑系统的完整性和稳固性，避免模板倒塌事故。
c. 按照设计要求和施工规范进行混凝土的浇筑，并严格控制浇筑质量和时间，确保桩的强度和稳定性。
桩板墙挂板技术交底【范本模板】
桩板墙挂板预制施工
交底时间
3、施工工艺及流程
（1）工艺流程图
桩板墙挂板预制施工工艺流程图
交底人
/时间
审核人
/时间
接收人
/时间
技 术 交 底 书
编号：JHS-1-11—
工程名称
新建吉林至珲春客运专线工程JHS—1标段
施工单位
吉图珲一标十一工区
工程部位
桩板墙挂板预制施工
交底时间
（2）模具控制
A、模具
C、混凝土配合比设计方法及技术要求应符合相关配合比设计规程的规定和设计要求；
D、经监理工程师审批的“设计配合比”在施工过程中不得随意变更，如需变更应履行变更审批手续;
交底人
/时间
审核人
/时间
接收人
/时间
技 术 交 底 书
编号：JHS—1—2—
工程名称
新建吉林至珲春客运专线工程JHS-1标段
施工单位
吉图珲一标二工区
技 术 交 底 书
编号：JHS—1—11—
工程名称
新建吉林至珲春客运专线工程JHS—1标段
施工单位
吉图珲一标十一工区
工程部位
桩板墙桩挂板制施工
交底时间
交底内容：
1、说明
本技术交底针对路基支挡工程—桩板式挡墙挂板预制,桩板型号、规格、等详见下表:
桩板墙桩板预制数量表
序号
规格
型号
单位
数量
安装里程
所属架子队
DK22+060.80～DK22+433.37
一队308块
三队98块
5
3.15m×0。5m×0.3m
A型
块
22
DK20+791。35～DK21+397.80
技术交底书 桩板墙挡土块安装(成国栋)
1.路堤填筑逐层填筑、逐段安装挡土板。
2.挡土板出厂前对各种型号挡土板进行编号，现场根据相邻两桩宽度选择挡土板进行安装。
3.挡土板与锚固桩间按照尺寸挂装搭接；板与桩翼缘的搭接处应使桩、板搭接面平整。
4.待桩身混凝土强度达到80%且检测完全合格后，方可安装挡土板。
编制：复核： 签收： 年 月 日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技交底书“一式两份，一份作为施工依据，一份留存备查，并办理交接签字手续。
三、施工工艺
1.工艺流程
开挖桩前土体→凿去锁扣护壁、平整桩体表面→吊装挡土板
2.凿去或加高锁扣护壁、平整桩体表面
开挖完成后，清除桩体表面浮土，人工破除或是加高混凝土护壁外露面和挡土板安装处混凝土，禁止用挖机直接挖除,拆除完后并对靠线路侧桩体表面用M10水泥砂浆进行抹面修整。
3.吊装挡土板、铺设反滤层
挡土板在预制场集中预制，用平板车拉至现场，采用人工配合吊车进行安装，由吊车吊起人工进行就位指挥，吊装第一块挡土板时，板下要清除松散土体，并进行夯实，必要时换填碎石，采用0.2m厚C20混凝土找平。
挡土板按标记的内外侧安装，外侧已用红油漆标记，挡土板砌筑完成后禁止勾缝以利于地下水排出，桩板墙桩顶及时用混凝土封闭。
技 术 交 底 书
单位：中铁十一局集团有限公司墨临公路TJ-3项目经理部编号：
主送单位
随州市聚新劳务服务有限公司
第 1 页 共1 页
工程名称
桩板墙挡土板安装
日 期
2019年3月16日
交底内容：
一、适用范围
本技术交底适用于K36+000-K36+058段路基桩板墙挡土板安装。
桩板墙预制技术交底
桩板墙预制技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日
注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）
为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）
为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
技术交底书
ZT1102JL13-05
单位：中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号：DYSG-1-15-5-30
编制：复核：签收：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查。
桩板墙施工技术交底
施工技术交底编号工程名称桩板墙交底日期2011年8月26日施工单位中冶交通百靖高速20标分项工程名称K86+239～K86+313段桩板墙技术交底人审核人接受交底人签名：桩板墙施工技术交底一、编制目的为了更好的指导施工生产，规范现场作业人员的施工，以达到保护现场作业人员的生命安全，保证工程质量，加快工程进度以及维护广大员工的切身利益的目的，特编制本合同段桩板墙工程技术交底文件。
二、编制依据2.1.施工承包合同2.2.目前所持有的施工图设计文件2.3.总体施工施工组织设计2.4.《公路桥涵施工技术规范》（JTJ041－2000）2.5．《公路工程技术标准》（JTGB01－2003）2.6．《公路工程质量检验评定标准》（JTGF80/1－2004）2.7．《公路工程施工安全技术规程》（JTJ076－95）三、适用范围本技术交底文件适用于百靖高速公路第20合同段的k86+239～K86+313段桩板墙工程作业施工。
四、工程概况本桩板墙工程位于本合同段末尾高填方段路基上。
本段桩板墙设计工程量如下：抗滑桩81根，其结构尺寸为2m×2.8m，桩长在20m～26m之间变化；挡土板共67块.五、各分项工程施工方案1、抗滑桩桩基本工程设计抗滑桩共13根.在浇注混凝土前，对桩基基坑内的积水用潜水泵抽出，并对基坑底沉渣进行清理。
清渣采用人工配合小型提升设备进行，出渣必须使用专用塑胶桶，不得使用竹制簸箕。
桩基混凝土原则上浇注干混凝土。
由于桩基混凝土的倾落高度在10m～13m，所以必须采用料斗与串筒下料。
串筒安装至离基坑底1.5m～2m，以防止混凝土在倾落过程中离析。
混凝土在基坑内布料时，要在整个基坑断面上均匀布置。
基坑内操作人员控制串筒出料口先沿基坑四周均匀布料，最后在中间布料，严禁集中在中间一个位置布料，以防混凝土在流动过程中产生骨料与浆体分离。
混凝土的浇筑过程中，采用分层浇注法，每层厚度控制在30cm左右。
桩板墙安全技术交底
桩板墙安全技术交底1. 引言桩板墙是一种常用的地基工程结构，广泛应用于建筑、桥梁等工程领域。
为了确保桩板墙的施工质量，保障工人的安全，在进行施工前，需要对桩板墙的相关安全技术进行交底，使施工人员了解施工过程中的注意事项和安全措施。
本文将详细介绍桩板墙的安全技术要点。
2. 施工前的准备工作在进行桩板墙施工之前，必须进行一系列的准备工作，确保施工现场的安全。
包括以下几个方面：•确保施工现场的平稳和坚固：清除施工现场上的杂物、垃圾，确保施工现场的平稳和坚固，避免因为地基松动或者坍塌导致意外事故的发生。
•清理地下管线：地下管线的存在可能会影响桩板墙的施工安全性，因此在施工前，需要清理地下管线，并做好标记，避免施工人员在施工时发生破坏。
•准备必要的施工工具和设备：包括钢筋焊接机、钢板剪切机、打桩机等，确保施工工具和设备的正常运行，避免因为工具故障而引发事故。
3. 施工过程中的安全技术要点3.1 桩基的施工安全桩基是桩板墙的重要组成部分，对桩基的施工安全需要特别注意以下几点：•桩基的打入速度：桩基的打入速度应适度控制，过快的打入速度可能导致桩基的偏斜和地基的松动，过慢的打入速度可能导致施工周期过长，增加施工风险。
•桩基的定位准确性：桩基的定位准确性直接关系到整体施工的质量，施工人员在定位桩基时，需要仔细测量和标记，确保桩基的位置准确无误。
3.2 钢板的安装安全钢板是桩板墙的重要组成部分，保障钢板的安装安全需要注意以下几点：•钢板的拼装顺序：钢板的拼装应按照设计要求和施工图纸的要求进行，确保钢板之间的连接紧密可靠。
•钢板的安装角度：钢板的安装角度应符合设计要求，过大的安装角度可能导致钢板的倾斜和不稳定，增加施工风险。
3.3 支护结构的安全性支护结构是桩板墙施工过程中的重要部分，保障支护结构的安全性需要注意以下几点：•支护结构的稳定性：支护结构的稳定性是保障桩板墙施工安全的重要因素，施工人员需要仔细检查支护结构的稳定性，并采取必要的加固措施。
桩板墙技术交底1
混凝土浇筑：浇筑混凝 土，确保混凝土的配合 比、坍落度、浇筑方式
等符合要求。
养护：对已浇筑的桩和 板进行养护，确保混凝 土的强度和耐久性符合
要求。
施工要点
施工前应进行桩 板墙施工工艺的 培训和技术交底。
桩板墙施工时应按 照设计要求进行测 量放样，并确保桩 位、板位准确。施工过程中应加 强质量控来自，确 保各工序符合质 量要求。
必须采用TN-S接地、接零保护系统 必须采用三级配电系统 必须采用二级漏电保护系统 必须做到“一机、一闸、一漏、一箱”
机械使用安全规定
操作人员需经过专业培训，熟悉机械操作规程和安全注意事项。
机械运转时，禁止进行任何维修、保养或清理工作，以免发生意外。 机械周围的作业环境应保持整洁、有序，不得堆放杂物或放置与工作无 关的物品。 定期对机械进行检查和维护，确保机械始终处于良好状态。
理基础土方。
桩制作：按照设计图纸 和规范要求制作桩，确 保桩的尺寸、材料、强
度等符合要求。
板制作：根据设计图纸 和规范要求制作板，确 保板的尺寸、材料、厚
度等符合要求。
钢筋绑扎：按照设计图 纸和规范要求进行钢筋 绑扎，确保钢筋的数量、 规格、位置等符合要求。
模板安装：安装模板， 确保模板的位置、平整 度、垂直度等符合要求。
钢筋规格
钢筋直径：根据设计要求，一般采用直径为12mm或14mm的钢筋 钢筋间距：钢筋间距应符合设计要求，一般为200mm左右 钢筋连接方式：钢筋连接应采用机械连接或焊接方式，不得采用绑扎方式 钢筋保护层厚度：钢筋保护层厚度应符合设计要求，一般为30mm左右
混凝土强度
混凝土强度等级：C30以上
使用密闭性好的设备，减少粉 尘外泄
定期对施工现场进行洒水降尘
桩板墙安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________二、施工内容1. 桩板墙施工范围：____________________2. 桩板墙设计参数：____________________3. 施工工艺流程：____________________三、安全技术要求1. 人员安全（1）施工人员必须经过专业培训，熟悉桩板墙施工工艺和安全操作规程。
（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（3）施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工机械安全（1）桩板墙施工机械应保持良好的技术状态，定期进行维护保养。
（2）机械操作人员必须具备相应的操作资格，严格按照操作规程进行操作。
（3）施工现场应设置机械操作区域，确保施工机械操作人员的安全。
3. 施工材料安全（1）桩板墙施工材料应按设计要求采购，确保材料质量。
（2）材料堆放应整齐有序，防止材料滑落伤人。
（3）施工现场应设置材料堆放区域，确保材料堆放安全。
4. 施工现场安全（1）施工现场应设置安全通道，确保人员通行安全。
（2）施工现场应设置消防设施，确保火灾发生时能够及时灭火。
（3）施工现场应设置临时设施，如临时办公室、休息室等，确保施工人员的生活需求。
四、施工注意事项1. 施工前，施工人员应充分了解工程概况、施工图纸及施工工艺，确保施工质量。
2. 施工过程中，应严格按照施工工艺流程进行操作，确保施工质量。
3. 施工过程中，应密切关注施工环境变化，发现异常情况应及时采取措施。
4. 施工过程中，应加强施工监测，确保桩板墙施工质量。
五、应急处置1. 发生安全事故时，现场施工人员应立即停止施工，立即报告给现场负责人。
2. 现场负责人接到报告后，应立即组织人员进行救援，并立即上报相关部门。
挡土板安装技术交底
挡土板安装施工技术交底1技术交底范围区间路基右侧桩板式挡土墙挡土板安装。
2设计情况挡土板采用0.5m厚袋装砂砾石回填。
3施工工艺流程桩板墙桩身混凝土达到设计强度75%后方可安装挡土板，以及进行墙背填土和开挖桩前的土体。
滑坡地段，桩间土体应间隔开挖，并从上至下逐层开挖，然后找平各凹、凸处，随整平随安装挡土板。
挡土板采用1台自行式吊机进行架设，吊机选用QH25型液压式轮式起重机，该机的最大起重量为25T，最大提升高度主臂32m。
吊板前先试吊，将挡土板吊离支承面约2～3cm后暂停，对各主要受力部位的作用情况作周密的检查，确认作用良好，方可撤去支垫继续起吊。
为使精确就位，在悬臂桩安装侧划好纵向安装铅直线，落板时使之相吻合，并使上下板面相互平行。
4工艺操作要点和质量要求4.1必须待桩身混凝土的强度达到70%后方可开挖桩前岩石，进行挡土板施工。
每次开挖深度少于2m，边开挖边进行挂板。
滑坡地段桩间土体应间隔开挖，并宜从上至下逐层开挖，随挖随安装挡土板，随设置挡板后的反滤层。
4.2挡土板按照所挂的位置做好编号（挡土板根据所处高度不一样，土压力不一样的性质，其板厚度不一样），挡土板的运输、吊装时应布设好合理的支点和吊点，避免强烈震动与摔打，防止挡土板破损。
4.3挡土板、人行道板施工时应严格控制垂直度，板缝大小应统一，板缝位置应整体顺直，使挡土板外露面平整、美观。
4.4待桩前挡土板全部施工结束后，进行桩身及桩身与挡土板连接处灌筑封闭混凝土，应保证挡土板与桩身的连接密贴，外观整齐如一。
4.5安装时注意各型号所在位置，不得错装，不得反装，挡土板与桩搭接处应使桩、板搭接面平整，挡土板基底必须平整。
5施工规范及验收标准（作业标准）表5-1 挡土板尺寸允许偏差及检验方法6质量问题预防及注意事项6.1加强预制板生产质量控制，做好预制板搬运过程及时施工过程的保护。
7安全、环保、文明施工等技术措施。
桩板墙安全技术交底
9.要保持作业面道路通畅，作业环境整洁。
10.作业中出现不安全险情时，必须立即停止作业，撤离危险区域，报告领导解决，严禁冒险作业。
11.搬运钢筋人员应协调配合，互相呼应。搬运时必须按顺序逐层从上往下取运，严禁从下抽拿。
3.浇注框架梁、柱、墙时，应搭设操作平台，铺满绑牢跳板，严禁直接站在模板或支架上操作。
4.砼振捣时，操作人员必须戴绝缘手套，穿绝缘鞋，防止触电。
5.雨季施工要注意电器设备的防雨、防潮、防触电。
6.振捣棒使用前检查各部位连接牢固，旋转方向正确，清洁。
7.作业转移时，电机电缆线要保持足够的长度和高度，严禁用电缆线拖、拉振捣器。
安全技术交底
编号：
工程名称
施工单位
交底提要
桩板墙施工作业安全交底
交底日期
交底内容：
一、进场安全注意事项
1.进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣。
2.作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋
进入施工现场。
3.在没有可靠安全防护设施的高处（2米以上含2米）时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋。
6、模板配件必须齐全，不得随意更换或拆卸。
7、模板支模时，在没有固定前，要采取临时固定措施。
8、模板必须定期检修，模板吊钩和斜支撑随时检查，不合适马上更换。
五、混凝土施工
1.施工人员要严格遵守操作规程，振捣设备安全可靠。
2.泵送砼浇注时，输送管道头应紧固可靠，不漏浆，安全阀完好，管道支架要牢固，检修时必须卸压。
桩板墙安全技术交底
桩板墙安全技术交底
披露内容:
1、对施工作业范围进行围挡，禁止行人和无关人员进入施工现场，造成事故。
2、井口周围有一个混凝土外壳，其高度应高出地面 20～30 厘米，防止土、石、杂物滚入孔内伤人。
挖出的土方应及时运离孔口，不得
堆放在孔口四周 1m
3、孔内作业时，孔口上面必须有人监护。
施工人员不得疲劳工作。
4、井下作业人员必须佩戴安全帽，以防落物伤人。
5、施工中应随时检查垂直运输设备的完好情况。
发现问题后，即
时更换，防止井下作业人员长期使用后因吊绳疲劳断裂而受伤。
6、施工过程中应随时检查孔壁，发现有裂纹和坍塌现象，即时通
知井下作业人员，并加强支护，防止孔壁坍塌。
7、每次下孔前，必须对桩孔内气体进行抽样检测，发现有害气体
含量超过允许值时，设置专门设备向孔内通风换气（通风量不少于
25L/S），防止急性中毒事故和窒息。
8、电气设备必须严格接地或接零保护，并安装漏电保护器，各桩
孔用电必须分闸，严禁一闸多用。
孔上电缆必须架空 2.0m 以上，严
禁拖地相埋压土中，孔内电缆、电线必须采用护套等有防磨损、防潮、防断等保护措施。
孔内照明应采用安全矿灯或12V 以下的安全灯。
孔
中操作工应手戴工作手套，脚穿绝缘胶鞋。
9、当钻孔作业暂停时，应将孔口覆盖或用彩色布覆盖，防止地表
水渗入孔内引起孔壁坍塌。
10、孔口周围应开挖排水沟，作好排水系统，及时排除地表水。
11、加强工人的安全教育，提高工人的安全责任意识。
12、现场周围应设置适当的标志牌。
13、所有现场操作人员严禁酒后工作。
(完整版)001桩板墙预制挡土板挂装施工技术交底
编号：第一作业队队【2016】-001 第1页
中铁二局股份有限公司成贵铁路项目经理部第一分部
技术交底记录表
编号：第一作业队队【2016】-001 第1页 共1页
交底名称
主持人
交底人
交底时间
交底地点
交底内容
详见黔西车站路基桩板墙预制挡土板挂装施工技术交底
参加人员（签字）
项目部：
作Байду номын сангаас队：
班 组：
书面资料附件
记录人
记录时间
年 月 日
桩板墙预制挡土板挂装施工技术交底
工程项目名称
新建铁路成都至贵阳线乐山至贵阳段CGZQSG-15标
工程名称
桩板墙预制挡土板挂装施工技术交底书
交
底
内
容
一、设计情况
1.1、适用范围
本技术交底适用于DK445+375-DK445+436.75右侧路肩式桩板墙，桩板墙总长61.75米，设置锚固桩11根，锚固桩挂板高度内锁口、护壁设置0.5m“T”型翼缘。锚固桩灌注完成后，在桩间内挂挡土板，在桩顶设置人行道板及防护栏杆。挡土板后满铺0.3m厚砂卵石反滤层，砂卵石采用编织袋码砌，且设复合排水网。桩身采用C35钢筋混凝土灌注，锁口及护壁采用C20混凝土浇筑，挡土板为预制C35钢筋砼板。
（3）挡土板、人行道板施工时应严格控制垂直度，板缝大小应统一，板缝位置应整体顺直，使挡土板外露面平整、美观。
（4）挡土板安装时，应同时进行板后反滤层的施工。
（5）安装时注意各型号所在位置，不得错装，不得反装，挡土板与桩搭接处应使桩、板搭接面平整，挡土板基底必须平整。
（6）锚固桩与桩间挡土板设有0.05m宽伸缩缝，板后设置0.3m编织袋袋装砂夹卵石反滤层。
桩板墙桩基、挡墙桩基施工安全交底
工程名称施工队伍交底提要 XXX 施工队对桩板墙、桩基础挡墙施工班组交底记录被交底班组 施工里程安全交底内容根据“安全第一，预防为主”的方针和“施工生产必须安全”的原则，结合施工现场实 际，依据项目部安全生产检查制度，明确责任，层层落实。
加强施工现场安全教育。
严格遵守国家、建设部有关安全生产的法规、法令，执行建设单位和地方政府的安全规定。
实 现项目安全管理目标，争创安全文明工地。
特制定此项安全交底内容，请各个施工作业班 组认真执行，具体如下:交底内容:、桩板式挡土墙、衡重式挡土墙（桩基础）桩基施工人工挖孔桩的常见安全事故如下:孔壁支护不当而坍塌砸伤甚至活埋操作工人; 孔内电缆、电线磨损受潮导致工人触电伤亡; 起重工具失灵、钢绳断裂造成起重伤害; 深孔中突然涌水淹没操作人员。
实践证明，只要施工人员树立安全意识，加强安全教育，做好安全技术交底，各种安 全技术措施到位，人工挖孔桩的这些常见安全事故是完全可以避免的。
以下为安全控制措施及相关要求：1、作业人员在作业中应按规定正确穿戴好劳动防护用品：如安全帽必须系好下颚带, 安全带必须高挂低用，随摘随挂，严禁酒后上岗作业；1＞、 人、机具、渣土落入桩孔造成事故;2＞、 孔内操作人员被地下有害气体中毒昏迷甚至死亡;3＞、 4＞、 5＞、 6＞、工程名称施工队伍交底提要XXX 施工队对桩板墙、桩基础挡墙施工班组交底记录被交底班组 施工里程2、孔内供施工人员上下的爬梯挂在孔口的提升架上，用铁丝捆绑牢固，严禁作业人 员通过出渣提升设备上下；经常检查爬梯的焊接部位有无脱焊； 人员上下时要穿好安全带 系在安全绳上，由地面上的人员配合拉、放安全绳;3、每班出渣前先检查碴桶吊点是否牢固、钢丝绳有无断丝等，卷扬机的制动刹车、 吊点等是否可靠，用电线缆有无破损等情况，发现损坏及时进行维修更换;4、碴桶所装弃碴要低于于碴桶顶檐部不少于 10cm ,提碴时孔底人员到地面;5、每班上班前，先用鼓风机向孔底通风通风时间为 15分钟，并采用气体检测仪对孔内的气体进行检测，在确认孔下无有毒气体后人员才可以下孔作业，孔深度达到 10m 时施工中应全时段送风;6孔下作业人员必须穿安全带并系安全绳，安全绳的另一头系于孔口顶；孔口作业 人员作业时必须挂好安全带；孔内应设置应急软梯，现场应准备安全绳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、施工工艺及质量控制流程
桩板式挡土墙施工工艺及质量控制流程如图所示
三、施工注意事项
1在施工前及施工过程中都要把安全放在首位，班组应严格遵守制定的安全目标，并
定期进行安全自检、开展每天的班前安全讲话等保证安全的措施。
2所有危险地段作业人员必须佩带安全带或安全绳。
5.3防水污染
施工中所产生的污水或废水，集中处理，不能随意排放。生活污水采用较易操作控制的
以生物接触氧化为主体的处理工艺，生产废水经过滤网过滤，通过污水管输入池中沉淀，并做除油处理。
5.1水土保持
施工期间修建有足够泄水断面的临时排水泄道，并与永久性排水设施相连接，不形成淤积和冲刷，做到工完、料清、场地净。
5.2防废弃物污染
在运输和贮存施工材料时，采取覆盖、仓贮等措施防止漏失。对工程范围以外的土地及植被应注意保护，未经工程师批准，不得随意堆置废方和挖掘。生活、生产垃圾集中存放，处理。
项目部：
作业队：
班 组：
书面资料附件
记录人
记录时间
年 月 日
桩板墙预制挡土板挂装施工技术交底
工程项目名称
新建铁路成都至贵阳线乐山至贵阳段CGZQSG-15标
工程名称
桩板墙预制挡土板挂装施工技术交底书
交
底
内
容
一、设计情况
1.1、适用范围
本技术交底适用于DK445+375-DK445+436.75右侧路肩式桩板墙，桩板墙总长61.75米，设置锚固桩11根，锚固桩挂板高度内锁口、护壁设置0.5m“T”型翼缘。锚固桩灌注完成后，在桩间内挂挡土板，在桩顶设置人行道板及防护栏杆。挡土板后满铺0.3m厚砂卵石反滤层，砂卵石采用编织袋码砌，且设复合排水网。桩身采用C35钢筋混凝土灌注，锁口及护壁采用C20混凝土浇筑，挡土板为预制C35钢筋砼板。
3在施工现场行走应注意安全，不得在边坡下方休息或停留。
4班组应对作业人员应定期体检，经医生诊断凡患高血压、心脏病、贫血病、癫痫病以及其他不适于施工作业的，不得从事施工作业。
5作业所用材料要堆放平稳，工具应随手放入工具袋内，上下传递物件不得抛掷。
6遇有影响施工安全的恶劣气候时，禁止进行作业。
7危险处所设置醒目标志、围栏；施工戴安全帽，不穿凉鞋、拖鞋施工；现场设班组安全员，并佩带袖标；现场有安全警示牌，工地要有看护人员。
3施工工艺及质量控制流程桩板式挡土墙施工工艺及质量控制流程如图所示不合格开始测量放线桩孔开挖桩孔检查安装钢筋骨架安装模板钢筋安装检查灌筑桩身混凝土桩间土体开挖安装挡土板挡土板安装检查钢筋骨架绑扎钢筋骨架检验挡土板预制不合格合格合格合格不合格合格不合格挡土板检验桩板墙预制挡土板挂装施工技术交底在施工前及施工过程中都要把安全放在首位班组应严格遵守制定的安全目标并定期进行安全自检开数、注意事项、施工工艺及质量控制流程
1、设计参数
锚固桩1#—2#—3#—4#—5#—6#—7#—8#桩之间采用3.6米长预制板挂装， 8#—9#—10#桩之间采用3.8米长预制板挂装，10#—11#桩之间采用4.1米长预制板挂装。从桩顶往下6米范围内采用宽0.5米，高0.3米的预制板挂装； 剩余范围内采用宽0.5米，高0.35米的预制板挂装；
（3）挡土板、人行道板施工时应严格控制垂直度，板缝大小应统一，板缝位置应整体顺直，使挡土板外露面平整、美观。
（4）挡土板安装时，应同时进行板后反滤层的施工。
（5）安装时注意各型号所在位置，不得错装，不得反装，挡土板与桩搭接处应使桩、板搭接面平整，挡土板基底必须平整。
（6）锚固桩与桩间挡土板设有0.05m宽伸缩缝，板后设置0.3m编织袋袋装砂夹卵石反滤层。
8机械设备性能良好，无跑冒滴漏现象；灭火器材、避雷装置齐全；机械设备有专人管理、操作。
四、安全、环保、文明施工措施
环境保护是我国的一项基本国策。在施工过程中，采取措施，按照国家、地方法规和行业、企业要求，采取措施控制施工现场的各种粉尘、废水、废气、固体废弃物以及噪声、振动等对环境的污染和危害，同时要防止水土流失。保护和改善施工环境，保证人们身体健康，消除外部干扰，保证施工顺利进行。本工程的环境保护目标是：“两不破坏”——不破坏景观、不破坏生态；“三不污染”——不造成水质污染、不造成空气污染、不造成噪音污染；“一无”——无当地环保部门的投诉事件。
中铁二局股份有限公司成贵铁路项目经理部第一分部
施工技术交底
工程名称：黔西车站
工程部位：黔西车站路基桩板墙预制挡土板挂装施工技术交底书
一、交底名称
黔西车站路基桩板墙预制挡土板挂装施工技术交底书
二、交底内容
（一）、设计情况
（二）、桩板墙挡土板设计参数、注意事项、施工工艺及质量控制流程
（三）、施工注意事项
（四）、安全、环保、文明施工措施
编号：第一作业队队【2016】-001 第1页
中铁二局股份有限公司成贵铁路项目经理部第一分部
技术交底记录表
编号：第一作业队队【2016】-001 第1页 共1页
交底名称
主持人
交底人
交底时间
交底地点
交底内容
详见黔西车站路基桩板墙预制挡土板挂装施工技术交底
参加人员（签字）
桩顶挂装人行道板，人行道板长度和预制板长度一样。人行道板尺寸统一为宽0.5米，高0.25米，挂装时核对好尺寸后才能进行挂装操作。人行道板每个桩间只有一块，切勿装错。
2、注意事项
（1）必须待桩身混凝土强度达到设计强度的80%且检测合格后，方可开挖桩前土体，严禁超前开挖土石方，进行挡土板施工。
（2）挡土板应按照设计型号进行安装。挡土板的动输、吊装时应布置好合理的支点和吊点，避免强烈震动与摔打，防止挡土板或桩身挡板卡槽受损。
