中考物理总复习 第二十二讲 生活用电
人教版物理中考专题复习课件《生活用电》
家庭电路
1．下列有关家庭电路的说法正确的是( C ) A．空气开关“跳闸”后，立即重新合上 B．选用插座时，所有家用电器都使用两孔插座 C．家庭电路中各个用电器应该是并联的 D．控制用电器的开关要连接在零线和用电器之间
2．(2020·衡阳)学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识 正确的是( B )
A．用湿毛巾擦拭正在发光的台灯 B．开关连接在零线和用电器之间 C．保险丝烧断后最好用铜丝替代 D．家用电器金属外壳一定要接地
12. 下列关于安全用电的描述，不符合用电原则，需要改正的是( D )
13．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触 到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙。 则( D )
6．要在教室内安装2盏“220 V 40 W”的电灯和1个插座，要求开关S只控制两盏 灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路 连接完整。
7. 光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用是有声音 时，开关闭合，无声音时断开，请将图中的“光控”“声控”两个开关和灯泡用笔画 线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
10. 下列做法中不符合安全用电原则的是( B ) A．高大建筑物的顶端都要安装避雷针 B．把用电器的三脚插头改为两脚插头，接在两孔插座上使用 C．及时更换家庭电路中绝缘皮老化、破损的导线 D．不接触低压带电体，不靠近高压带电体
11．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比 赛，以下选项应抢答“对”的是( D )
重难点 家庭电路的连接
【例 1】如图，要求开关只控制螺旋灯泡，三孔插座带保险盒，将图中元件分别正 确连接到电路中。
九年级物理知识点辅导-生活安全用电及电和磁九年级物理知识点
九年级物理知识点辅导－生活安全用电及电和磁九
年级物理知识点
生活安全用电：
1. 安全用电的概念和重要性：了解电器安全使用的重要性，以及防止电器使用不当所造成的安全事故。
2. 电器的安全用电标志和标识：掌握安全用电标志和标识的含义，例如防爆标志、防水标志、绝缘标志等。
3. 安全用电的措施：掌握正确使用电器的方法，例如正确插拔插头、避免过载、正确使用电源开关等。
4. 家庭电气线路的安全：了解家庭电线路的组成和安装，以及防止电线老化、过载等情况的措施。
5. 避免触电的方法：学会避免触电的方法，例如禁止用湿手触摸电器、不将金属物品插入插座等。
电和磁：
1. 电能和电功：了解电能的概念和计算方法，以及电功的概念和计算方法。
2. 电路的基本组成：了解电路的基本组成，包括电源、导线和电阻器，以及电路中的串联和并联。
3. 电流的强度和方向：了解电流的强度和方向的概念，以及电流的测量方法。
4. 电阻与电阻器：了解电阻的概念和单位，以及电阻器的基本原理和使用方法。
5. 电能的转换与利用：了解电能在电路中的转换和利用，例如电能转化为热能、机械能等。
6. 电磁感应：了解电流在磁场中受到的作用力和电磁感应现象，以及弗仑法则和楞次定律的应用。
以上只是九年级物理知识点中的一部分，还有其他相关知识点，希望对你有所帮助。
(沪科版)中考物理复习ppt课件【第22课时】家庭用电、电与热
家庭用电 电与热
第22课时┃ 家庭用电 电与热
考点1
家庭电路的组成
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
组件 零线 进户线
说明 家庭电路一般有两条进
备注 三孔插座要连接地线，
户线，从低压输电线引下 火线和地线之间也有 火线 220 的电压；正常 来，即零线和火线；火线 ______V 和零线之间有______V 220 的 情况下，零线和地线之
2
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
类型一 家庭电路的组成
例1 [2014·滨州] 如图22－2所示的家庭电路，有两个器件连接错误，
它们是(
C
)
A. 闸刀开关和带开关的灯泡 B. 带开关的灯泡和带熔丝的二线插座 C. 带开关的灯泡和三线插座 D. 闸刀开关和三线插座
考点聚焦 归类示例
第22课时┃ 家庭用电 电与热
考点聚焦
归类示例
第22课时┃ 家庭用电 电与热
3．纯电阻电路电热与电能的关系： 在电路中接入的如果 是电炉、白炽灯、电烙铁等“纯电阻性”的用电器，当电流 通过时，消耗的电能全部转化为内能，此时电能和电热的计 U 2 算相同，即 W＝Q＝UIt＝I Rt＝ t 。 R 4．非纯电阻电路电热与电能的关系： 在电路中接入的如 果是电动机、充电的蓄电池等，当电流通过时，消耗的电能 大部分转化为机械能、化学能，只有一部分电能消耗在导线 上转化为内能， 所以， 电热 Q 只占电能 W 的一部分， 即 W＞ Q。
考点5
电热与电能的关系
1．电流的热效应：电流通过导体时电能转化为________ 内能 的现象叫做电流的热效应。 2．焦耳定律：电流通过导体产生的热量跟电流的二次方 正比 、跟通电时间成 成______ 正比 ，跟导体的电阻成________ ______ 正比 。用公式表示为Q＝________ I2Rt 。
【中考备战】2014届中考物理(全国通用)总复习精讲：第22讲 生活用电
安装在卫生间的墙上.小丽在使用过程中发现：
某型号电热水器
额定电压/V 220
额定电功率/W
容积/dm3
2 420
50
商品特征：安全防电墙、 防水、防尘、防潮
(1)注满水的电热水器，在额定电压下连续加热 40 min，
热水器上的温度示数由22 ℃上升到46.2 ℃.已知水的比 求此过程中电热水器的热效率. (2)该热水器在某时间段使用时，20 min内产生的热量 为2.4×106 J，求通过电热水器的电流和它工作的实际 电压.
第22讲 生活用电
考点一
家庭电路
电能 表、总开关、_____ 保险 装 1.家庭电路由两根进户线、_____ 零 线和___ 火 线可以用_______ 试电笔 2.家庭电路的两条输电线___ 火线上，并与被控制的用电器___ 串联. 开关应接在___
220 置、用电器、导线等组成.我国家庭电路的电压是____V.
开关S时，灯泡不亮，有可能是零线断路，也可能是火
线断路，D选项错误.
答案：B
考点二
家庭电路中电流过大的原因
命题点：(1)家庭电路中电流过大的原因；(2)保险丝.
例 2（2013· 雅安 ) 下列三个现象：①灯头里的两个线头 相碰；②插座中的两线头相碰；③照明电路的开关里 两线头相碰.其中可能引起保险丝熔断的是（ A.①②③ B.①② ）
C.①③
D.②③
解析：灯头里的两个线头相碰、插座中的两线头相碰
都会造成电路短路，电路中电流很大，可能引起保险
丝熔断；照明电路的开关里两线头相碰，相当于开关 闭合，用电器工作，但不会引起保险丝熔断.故选B. 答案：B
考点三
安全用电
命题点：(1)常见的触电类型；(2)安全用电的原则.
中考物理总复习 第22讲 家庭电路 生活用电课件
【方法归纳】连接家庭电路时，一般都要考虑安全用电问题。
最新中小学教案、试题、试卷、课 件
11
【例2】(2015，武汉)如图是某居民家中的部分电路，开始时各部分工作正常。 将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正 常工作。拔出电饭煲的插头，电热壶仍不能工 作。把试电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处 故障，则( D ) A．电热壶所在电路的B、D两点间断路 B．插座的接地线断路 C．插座左、右插孔短路 D．电路的C、D两点间导线断路
6．(2015，天津)如图为某同学设计的部分家庭电路示意图，其中电器元件连接 错误的是( C ) A．空气开关 B．二孔插座 C．带开关的灯泡 D．三孔插座
最新中小学教案、试题、试卷、课 件
20
7．(2015，株洲)为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保 护用电器或人身安全( C ) A．人体触电是家庭电路中电流过大的原因 B．保险丝的工作原理是磁场对电流的作用 C．制作保险丝的材料熔点较低、电阻较大 D．制作保险丝的材料熔点较高、电阻较小 8．(2015，襄阳)关于家庭用电，下列说法正确的是(B ) A．家庭电路中电流过大，一定是电路发生了短路 B．连入电路中的用电器总功率越大，干路中的电流就越大 C．保险丝熔断了，可以用铜丝或铁丝代替 D．空气开关跳闸后，重新闭合开关就可以了
【例1】(2015，遂宁)如图是家庭电路某一部分的示意图，请用笔画线代替导线把该 电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯)
最新中小学教案、试题、试卷、课 件
10
【点拨】开关应与灯泡串联，且开关的一端接在火线上，螺旋灯泡的螺旋套应 接在零线上，三孔插座应按“左零右火上接地”的要求连接。

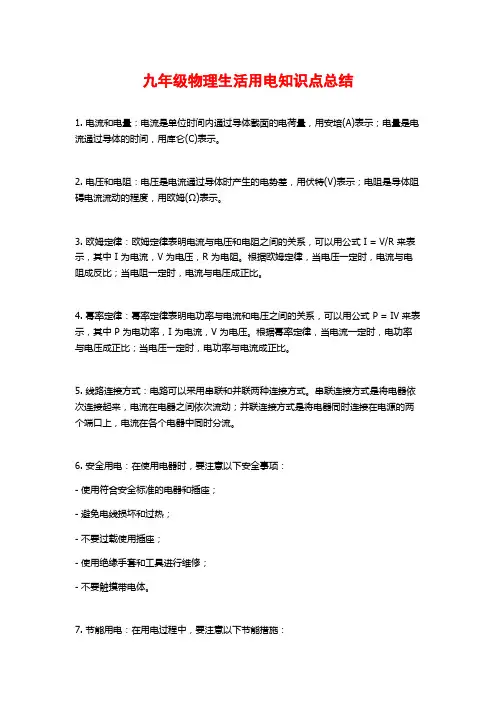

九年级物理生活用电知识点总结
九年级物理生活用电知识点总结1. 电流和电量：电流是单位时间内通过导体截面的电荷量，用安培(A)表示；电量是电流通过导体的时间，用库仑(C)表示。
2. 电压和电阻：电压是电流通过导体时产生的电势差，用伏特(V)表示；电阻是导体阻碍电流流动的程度，用欧姆(Ω)表示。
3. 欧姆定律：欧姆定律表明电流与电压和电阻之间的关系，可以用公式 I = V/R 来表示，其中 I 为电流，V 为电压，R 为电阻。
根据欧姆定律，当电压一定时，电流与电阻成反比；当电阻一定时，电流与电压成正比。
4. 幂率定律：幂率定律表明电功率与电流和电压之间的关系，可以用公式 P = IV 来表示，其中 P 为电功率，I 为电流，V 为电压。
根据幂率定律，当电流一定时，电功率与电压成正比；当电压一定时，电功率与电流成正比。
5. 线路连接方式：电路可以采用串联和并联两种连接方式。
串联连接方式是将电器依次连接起来，电流在电器之间依次流动；并联连接方式是将电器同时连接在电源的两个端口上，电流在各个电器中同时分流。
6. 安全用电：在使用电器时，要注意以下安全事项：- 使用符合安全标准的电器和插座；- 避免电线损坏和过热；- 不要过载使用插座；- 使用绝缘手套和工具进行维修；- 不要触摸带电体。
7. 节能用电：在用电过程中，要注意以下节能措施：- 关闭不必要的电器设备；- 使用节能型电器；- 合理调节温度、亮度等参数；- 使用定时器来控制电器的使用时间；- 避免电器长时间待机。
8. 电磁感应：电磁感应是指导体中的磁场变化引起导体中的电流产生。
根据电磁感应原理，可以制造发电机、变压器等设备。
9. 电磁波：电磁波是由变化的电场和磁场相互作用产生的波动现象。
根据波长的不同，电磁波可以分为无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等不同类型。
10. 电池和电源：电池是将化学能转化为电能的装置，可以提供直流电；电源是提供电能的设备，可以是电池、太阳能电池板、发电机等。
精选2019中考物理复习考点梳理：第22讲 生活用电
用来计量电路所消耗的__电能__
总开关
作用
控制电路通断
保险丝
作用
当电路中电流过大时，自动__切断__电路
材料
熔点__低__、电阻(率)__大__
特点
保险丝越粗，熔断电流越__大__
用电器
用电器__并__联在电路中
控制用电器的开关与电器__串__联在电路中
插座
连接
并联在电路中
种类
两孔插座、三孔插座
(2)控制插座的总开关上安装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时漏电保护器会迅速⑥__切断电流__对人体起到保护作用。
命题点 触电事故
(1)人的一只手接触火线，另一只手接触零线，这样，火线、人体和电网中的供电设备构成了闭合电路，大电流流过人体⑦__会__(选填“会”或“不会”)发生触电事故。
家庭电路的组成
1．家庭电路组成示意图
①进户线②__电能表__③__总开关__④__保险丝__
⑤__开关__⑥__电灯__⑦__插座__
2．电路元件的作用与连接
组成
作用与连接
进户线
(零线和
火线)
电压值
火线与零线之间电压为__220__V，零线与大地之间电压为__0__V
辨别
试电笔；能使氖管发光的是__火线__，不发光的是__零线__
接法
左孔接零线，右孔接火线，上孔接地线，概括为“左零右火上接地”
【提示】(1)现在家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。
(2)更换保险丝不能用铜丝、铁丝代替保险丝；不能用更粗的保险丝代替原保险丝。
3．试电笔
作用
判断__火线和零线__
中考物理-生活用电复习
生活用电复习知识集结知识元生活用电知识讲解一、家庭电路1．家庭电路的组成：进户线（低压供电线）、电能表、总开关、保险装置、用电器、导线、插座、开关等。
2．家庭电路的各部分的作用：①火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。
②电能表：测量用户消耗的电能（电功）的仪表。
③总开关（空气开关）：<1>作用：控制整个电路的通断，以便检测电路更换设备。
<2>安装：家庭电路的干路上，空气开关的静触点接电源线。
④保险装置（保险丝）：<1>材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
<2>保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
<3>电路符号：<4>连接：与所保护的电路串联，且一般只接在火线上。
位置在总开关之后。
<5>选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
保险丝越粗额定电流越大。
不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
⑤插座<1>作用：连接家用电器，给可移动家用电器供电。
<2>安装：并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上接地（线），两孔插座通常左零线右火线。
⑥用电器（电灯）、开关：<1>安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线，以防止维修触电。
<2>开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝。
<3>根据安全用电原则连接电路，每个开关都可以单独控制灯。
3．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
中考物理复习方案第五单元电学与磁学第22课时生活用电课件
出只有在天黑且有声音时灯才亮的自动控制安全电路,并同时安装一个不受开关控制的三孔插座。
如图所示
图22-2
探究二 安全用电
3.[2019·石家庄二模]关于安全用电,下列说法正确的是 (
A.用试电笔辨别火线、零线时,手指不能接触笔尾金属体
第 22 课时
生活用电
考点一 家庭电路
1.家庭电路
电路
示意图
组成及
两根进户线(之间电压为220 V,用试电笔来辨别火线和零线,试电笔使用
连接
时手指要接触笔尾金属体)、 电能表 、总开关、
顺序
用电器、导线等
保险装置 、插座、
2.家庭电路的元件
元件
空气
开关
连接方式及注意事项
当电路中的电流过大时,空气开关自动断开,切断电路
位置:安装在总开关的后面,串联在电路中的火线上;
保险丝
(熔断器)
材料:保险丝选用的材料为电阻率大、熔点低的铅锑合金。禁止用铜丝、
铁丝等代替保险丝;
作用:当电流过大时,保险丝由于
到
保护电路的作用
温度过高
而熔断,从而切断电路,起
(续表)
元件
开关
用电器
三孔
插座
漏电
保护器
连接方式及注意事项
与用电器
串
联,接在用电器和 火
B.使用有金属外壳的家用电器时,应将其外壳接在零线上
C.发现有人触电或电线起火时,首先要做的是立即切断电源
D.用湿抹布擦工作中的用电器
)
C
4.[2019·路北区二模]下列选项中符合安全用电常识的是(
中考物理电学专题复习(二十二)有关家庭电路作图等问题
中考物理电学专题复习（二十二）有关家庭电路作图等问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．输电线进户后，经过家庭电路元件再连接用电器，图中连接顺序正确的是（）A．B．C．D．2．下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．建筑物上的避雷针必须与大地相连C．有人触电时，保险丝会立即熔断D．电能表必须安装在总开关之后3．下列有关家庭电路的说法中正确的是（）A．空气开关跳闸时，一定是某处出现了短路B．电灯开关应串接在火线与电灯之间C．家庭电路中的用电器都是串联的D．电能表测量的是家用电器的总功率4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．当保险丝熔断后，可以用铜丝代替C．甲处应装灯，乙处应装开关D．甲处应装开关，乙处应装灯5．如图所示是家中常用的插线板，导线A、B、C分别是插线板电饭锅、台灯的电源线，当两用电器同时正常工作，下列对电源线中电流大小判断正确的是（）A．A处最大B．B处最大C．C处最大D．一样大6．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（）A．我国家庭电路的电压为36V B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地7．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中两盏灯与其对应控制开关的连接是错误的B．使用洗衣机时应选择插座DC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，氖管都不发光8．某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S1的位置不正确D．开关S2只控制灯泡L29．关于如图中安全用电的阐述，不正确．．．的是（）A．使用测电笔时甲图所示正确B．人站在地上触摸火线，会发生触电事故C．照明电路中开关应接在零线上D．多个大功率用电器不能接同一插座同时使用10．如图的家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电原则B．两孔插座的连接不符合安全用电原则C．用试电笔检测插座的右孔氖管不发光D．若保险丝熔断，则一定是短路引起的二、多选题11．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联的B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装开关，乙处应装灯泡D．断开开关S时，站在地上的人接触A点或B点都不会触电三、填空题12．家庭电路中，用______检查用电器外壳是否带电；控制台灯的开关要安装在______线与灯座之间；台灯中的变阻器是通过改变接入电路中电阻线的______来改变电阻的。
九年级物理生活用电知识点
九年级物理生活用电知识点初中物理：“生活用电”必背知识点一、家庭电路1. 电路连接及注意事项：输电线进户后首先接到电能表上，它用来显示所消耗的电能. 接下来是全户用电的总开关. 当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置?用电器.开关?保险丝应接在火线上;螺丝口灯座的螺旋套应接在零线上，家庭电路中各家用电器要并联接入电路中，而控制用电器的开关应与用电器串联.2. 保险丝材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低.作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路的作用.注意：禁止用铜丝?铁丝等代替保险丝.二、火线和零线1. 定义：进户的两条输电线中，一条叫做端线，俗称瑏瑢?火线;另一条叫做零线，它在入户之前已经和大地相连.2. 试电笔(1)作用: 判断火线和零线.(2)构造: 笔尖金属体?大电阻(约1000kΩ)?氖管?弹簧?笔尾金属体(或金属笔卡).(3)原理: 氖管中充有稀薄的氖气，两端是两个金属电极. 当电极间的电压达到一定值时，氖气会导电. 当电流从一个电极流到另一个电极时，氖管会发出红光.(4)使用: 使用时，手指按住笔卡(笔尾金属体)，用笔尖接触被测导线，如果被测导线是火线，电流经过笔尖?电阻?氖管?弹簧，再经过人体，流入瑨瑏?大地，氖管就会瑏瑩?发光. 如果笔尖接触的是零线，氖管中不会有电流通过，也就不会发光.(5)注意: 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖金属体.三、三线插头和漏电保护器1. 三线插头：标有“L”字样的插头接火线，标有“N”字样的插头接零线，标有“E”字样的插头接地线，插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连. (三孔插座接法:左零右火上接地)2. 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。
中考物理总复习 第22课时 家庭用电 电与热课件 沪科版
考点聚焦
第五页，共2归0页类。 示例
第22课时┃ 家庭用电 电与热
考点(kǎo diǎn)2 测电笔
作用
辨别火线和零线
金属体笔尖、高阻值电阻、氖管、金属 组成 体笔尾
使用 方法
用手接触金_属__(_j_īn_s_h_ǔ_)_体__笔，尾金属体笔尖接 触电线(或与电线连通的导体)，如果氖管 发光，表示接触火的是______线；如果氖管 不发光，表示零接触的是______线
考点聚焦
第十二页，共2归0页类。示例
第22课时┃ 家庭用电 电与热
[解析(jiě xī)] 在家庭电路的连接中，灯泡与开关是串联的，从安 全角度考虑，开关接在灯泡与火线之间，这样断开开关时，人接触灯泡 就不会触电了。三孔插座连接时必须遵循“左零右火中接地”的安全原 则。
考点聚焦
第十三页，共2归0页类。示例
第22课时┃ 家庭用电 电与热
类型(lèixíng)二 安全用电
例2 [2013·云南] 关于家庭电路的下列做法，不 符合安全用电常识的是( B ) A．发现有人触电，应首先切断电源 B．检修电路故障时，应尽量在通电情况下作业 C．有金属外壳的用电器，金属外壳一定要先接地 D．为了保证电路安全，家里尽量不要同时使用多个大功率 用电器
考点聚焦
第十九页，共2归0页类。示例
第22课时┃ 家庭用电 电与热
识别纯电阻电路与非纯电阻电路 识别纯电阻电路和非纯电阻电路的捷径就是看用电器 消耗(xiāohào)的电能是不是全部转化为内能，或看用 电器中是否有电动机或发生化学反应，若有则为非纯
电阻电路。
考点聚焦
第二十页，共2归0页类。示例
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．三线插头：有金属外壳的家用电器的电源插头有三根线，一条 接__火__线___(标着“L”)，一条接零线(标着“N”)，第三条标着“E”的 导线和用电器的_金__属__外__壳__相连，插座上相应的导线和室外的_大__地_相 连．
4．漏电保护器：在新建的楼房里，总开关上还装有漏电保护器， 如果站在地上的人不小心接触了火线，电流经过人体流入大地，就 会迅速__切__断__电__源___，对人身起到保护作用．
7．触电 (1)原因：人体直接或间接与火线连通造成的． (2)种类：低电压触电：①单线触电：人体站在大地上与火线接触； ②双线触电：人体同时接触火线与零线． (3)高压触电：①高压电弧触电；②跨步电压触电．
8．安全用电原则：不_接__触____低压带电体，不_靠__近__高压带电 体．
9．防雷：雷电是自然界中一种剧烈的__放__电___现象．打雷时， 雷电往往会经过地面上突起的部分，因此，高大建筑物应安装 __避__雷__针__．
【答案】D
【变式题1】下列符合安全用电要求的是( B) A．用湿抹布擦正在发光的灯泡 B．家庭照明电路中，开关要串联在火线和电灯之间 C．为了方便，将洗衣机三脚插头改成两脚插头使用 D．用电器起火时，要迅速泼水救火
【例2】如图甲所示，用笔画线代替导线将部分家庭电路连接完 整．
【解析】图甲家庭电路中，电灯与开关是串联的，而电灯与插座之间 应该是并联的，同时三孔插座应该遵循“左零右火上接地”的原则．
【答案】如图乙所示
【变式题2】(岳阳中考)用笔画线表示导线，将图中开关和它 所控制的螺丝口节能灯正确接入家庭电路．
一、方法技巧 家庭电路中的故障判断方法
二、常见易错现象
①家庭电路的连接易错(正确接法是开关一端与灯泡串联，另一端 接在火线上，零线接在螺口灯泡的螺丝口上，三孔插座是左零右火 上接地)；②分析电路故障易错(一般情况下，试电笔的氖管在家庭电 路中各处都发光，电路故障是进户零线断路；如果各处都不发光， 则是进户火线断路)．
【例3】(2015，宿迁)用笔画线代替导线，将图中的灯泡和三孔 插座正确连入家庭电路中．
【解析】开关控制灯泡，应与灯串联并且接在灯泡和火线之间，三 孔插座连接按照“左零右火上接地”的方法连接，灯泡与插座庭电路中电流过 大的原因，知道一般的安全用电常识.
1．家庭电路的组成：低压供电线路、电_能__表___、总开关、_保__险__丝__、插 座、用电器等．新建楼房的保险装置一般采用__空__气__开__关____．
2．火线和零线：火线与零线之间电压有2_2_0____V，零线与大地之间 没有电压，可以用试__电__笔_____辨别火线和零线．
【例1】(内江中考)生命可贵、安全第一！在如图所示的各种情况下， 人体不会触电的是( )
【解析】此题考查家庭电路中几种触电情况．触电的原因是有电流流过人 体，形成通路．人体为导体，一手与火线相接，一手与零线相接或与大地相 接，都会形成通路．一手与火线相接，脚站在绝缘木凳上不会形成通路，不 会触电．故选D.
4．(2014，兰州)一间教室要安装2盏“220 V 40 W”的电灯和 一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请 按以上要求将图中元件用笔画线代替导线连接起来．
5．(2014，庆阳)如图是三孔插座和一个由拉线开关控制的 灯泡，请将它们按安全用电规定合理连入电路中．
6.(2016，联考)请将两个标有“220 V 40 W”的灯L1、L2连接在家 庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常 发光．
5 ． 家 庭 电 路 电 流 过 大 的 两 个 原 因 ： 一 是 发__生__短__路__ ， 二 是 __电__路__中__总__功__率__过__大__．
6．保险丝(熔丝)是由电阻___大__，熔点__低___的铅锑合金制成的．电 路中电流过大时，能_自__动__熔__断__，切断电路，起到保护作用，选用保 险丝应使它的额定电流等于或__稍__大__于_电路中最大正常工作电流．
【提示】(1)不能用铜丝或铁丝替代保险丝． (2)可以利用试电笔分辨火线和零线，利用试电笔，手一定要 接触笔尾金属体，手一定不能接触笔尖金属体． (3)为了防止触电，安装家庭电路时，开关应接在火线上，螺 线口灯泡的螺旋套接线柱应接零线．
1．(2015，兰州)关于安全用电，下列说法中正确的是( C ) A．用湿抹布擦正在发光的灯泡 B．发现有人触电时立即用手把触电者拉离电源 C．洗衣机的金属外壳必须接地 D．家庭电路中，控制灯泡的开关可以随意安装 2．(2016，兰州)关于家庭电路和用电安全，下列说法不正确的是( A ) A．使用测电笔时，手不能接触测电笔的金属体 B．更换灯泡时，应先断开开关 C．空气开关跳闸，可能是电路中出现了短路 D．卫生间应该安装有防水盖的插电盒开关 3．(2015，联考)家用照明电路中，灯与电视机之间的连接是__并__联____(选 填“串联”或“并联”)的．若同时开启的用电器越多，电路中消耗的电功 率越__大__(选填“大”或“小”)．
