(整理)Fixturlaser激光对中仪手册.
激光对中仪最全操作说明书
技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。
忽略安全提示可能会造成人身伤害，火灾与设备损坏。
请勿拆开，维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。
使用时请勿拆卸，请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。
按下红色启动按钮启动系统，主菜单会显示。
在主菜单中您可以找到内存管理与环境设定。
用方向键选择所需程序，并使用OK按钮确认。
水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。
系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。
测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。
去现场之前，请检查下列要求：•安全规则？•测量公差？•是否有动态位移补偿？•安装条件是否受限？•测量轴是否可旋转？•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•设备已关机，安全标识已放置。
激光对中仪操作说明定稿版
激光对中仪操作说明精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。
忽略安全提示可能会造成人身伤害，火灾与设备损坏。
请勿拆开，维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级请勿直视激光发射器请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。
使用时请勿拆卸，请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。
按下红色启动按钮启动系统，主菜单会显示。
在主菜单中您可以找到内存管理与环境设定。
用方向键选择所需程序，并使用OK按钮确认。
水平轴对中垂直轴对中内存管理Memory Manager 系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。
水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。
系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。
测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。
去现场之前，请检查下列要求：安全规则？测量公差？是否有动态位移补偿？安装条件是否受限？测量轴是否可旋转？所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况设备已关机，安全标识已放置。
Fixturlaser Dirigo激光对中仪
Fixturlaser Dirigo激光对中仪Fixturlaser Dirigo激光对中仪Dirigo“得力”激光对中仪，让每个人都能完成精确的激光对中。
经过人机工程学的设计，使用者可以舒适地用单手操作仪器。
在机器调整时，无论是垫入垫片还是移动机器，仪器显示屏上数据会不断更新变化。
这样就可以避免估算及反复测试带来的不便。
这些只需付一个合理的费用即可实现，合理的付出，意味着可以迅速得以回报。
快速简单精确Dirigo激光对中仪用独特“激光线”取代了通常的“激光点”，这使得仪器的安装和调整变得更简单，更容易使激光投射在激光接收器上。
Fixturlaser Dirigo激光对中仪只用三个键就可以得到对中结果FixturlaserDirigo“得力”激光对中仪的激光是以线状工作的，激光头面板上有刻度线，便于使用者目测不对中状况，这在进行机器粗对中时，是十分方便和有效的。
“得力”激光对中仪与百分表测量是一致的，无文字显示，其位置探测器能精确测量不对中偏差，LCD显示屏清晰显示机器的位置。
在测量不对中时，只需将激光头置于9点钟位置，按键置零；盘车，使激光头位于3点钟位置，按键后，即在显示器显示电机（调整端）轴水平方向的平行偏差和角度偏差，以及电机地脚水平方向的偏移量的方向和大小；再盘车使激光头在12点钟位置，这时显示器立即显示电机轴垂直方向的平行偏差和角度偏差，以及电机地脚垂直方向偏移量的方向和大小。
在进行调整的过程中，显示器上显示的数值，无论是联轴器偏差值还是地脚的调整量都随着电机的调整变化而更新，让你知道每一步是否正确，不用估算或猜测设备怎样调整。
测量分辩率0.01mm，简单，快速，准确，十分适合现场使用。
包含：1 显示单元2 个带水平尺的测量单元2 轴夹具2 锁紧链条2 延长链条1 卷尺1 使用介绍1 标定证书1 对中报告书1 仪器箱-选件：垫片延长链条技术规格测量单元:激光类型半导体激光器激光波长670-676nm激光等级2最大功率1mW测量单元间的最大距离0.850m(2.8ft)探测器型式单轴8.5×0.9mm(0.3×0.04in)夹具磁性夹具或链条夹具显示单元:电池型号2节1.5伏碱性电池操作时间连续工作20小时显示分辨率0.01mm。

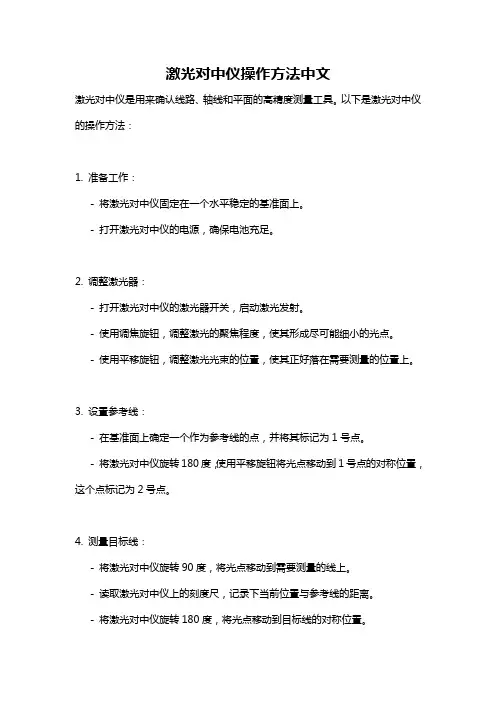

激光对中仪操作方法中文
激光对中仪操作方法中文激光对中仪是用来确认线路、轴线和平面的高精度测量工具。
以下是激光对中仪的操作方法：1. 准备工作：- 将激光对中仪固定在一个水平稳定的基准面上。
- 打开激光对中仪的电源，确保电池充足。
2. 调整激光器：- 打开激光对中仪的激光器开关，启动激光发射。
- 使用调焦旋钮，调整激光的聚焦程度，使其形成尽可能细小的光点。
- 使用平移旋钮，调整激光光束的位置，使其正好落在需要测量的位置上。
3. 设置参考线：- 在基准面上确定一个作为参考线的点，并将其标记为1号点。
- 将激光对中仪旋转180度，使用平移旋钮将光点移动到1号点的对称位置，这个点标记为2号点。
4. 测量目标线：- 将激光对中仪旋转90度，将光点移动到需要测量的线上。
- 读取激光对中仪上的刻度尺，记录下当前位置与参考线的距离。
- 将激光对中仪旋转180度，将光点移动到目标线的对称位置。
- 再次读取刻度尺，记录下当前位置与参考线的距离。
5. 分析结果：- 根据测量结果计算出目标线与参考线的偏差。
- 可以使用激光对中仪上的数码显示屏显示结果，或者将结果记录在纸上进行分析。
6. 调整目标线：- 根据结果分析，如果目标线与参考线的偏差过大，可以适当调整目标线的位置，使其与参考线对齐。
7. 关闭激光对中仪：- 关闭激光对中仪的激光发射。
- 关闭电源开关，将激光对中仪存放在安全的地方。
注意事项：- 激光对中仪是一种高精度测量工具，使用时需要小心操作，避免碰撞或震动。
- 在使用激光对中仪进行测量时，尽量在光线较暗的环境下进行，以减少外界干扰。
- 在使用激光对中仪进行测量时，需要保持仪器和测量目标的稳定性，避免移动或振动。
对中仪操作流程
EASY-LASER激光对中仪操作流程一、安装1、将两个激光探测器（S、M）利用轴固定器安装在需对中的轴上，“S”探测器固定在基准端(齿轮箱)，“M”探测器固定在调整端(发电机)。
2、连接电缆：共两根电缆，一根将两个探测器相连，另一根将其中一个探测器与显示器相连。
两个探测器上共有四个电缆接口，连接时可按上述连接原则任意捉对连接，不会接错。
3、调整两个探测器到“12点”位置。
调整时以探测器上水平尺处于水平状态即可。
调好后，将安装器具上各部位夹紧螺栓拧紧，保证两个探测器在接下来的测量过程中不会与轴有任何相对移动。
注意：9-12-3点是以“M”端看向“S”端来定义的。
二、测量1、按开关键，打开显示单元，屏幕会显示如下测量菜单：11 Horizontal 9-12-3（9-12-3点法水平机械对中）12Easy turn (任意三点法)13 ……………………2、按“11 ”键选择Horizontal 9-12-3，或按“12 ”键选择任意三点法,3、选择Horizontal 9-12-3，按“11”后仪器显示输入尺寸：首先，调整激光：①将两端探测器转至12点位置（可同时转动，也可分别转动），检查两端探测器上的水平尺是否处于水平状态。
②将两个探测器探测窗口前的仓门（对中靶）关闭，分别调整两个探测器上的激光调节旋钮，使激光射中靶心。
注意：调整“S”端激光，射中的是“M”端靶心，调整“M”端激光，射中的是“S”端靶心。
其次，输入以下四个距离尺寸①两个探测器之间的尺寸。
该尺寸是以两个探测器上端的白线为基准，是两白线之间的距离(S-M)。
输入该尺寸后，确认。
②固定端探测器到联轴器中心的尺寸（S-C），默认状态为两个探测器之间距离的一半。
③固定端探测器到调整端设备前地脚之间的距离(S-F1)。
将其测量下来输入仪器，确认。
④固定端探测器到调整端设备后地脚之间的距离(S-F2)。
将其测量下来输入仪器，确认。
5、测量①按照仪器指示，将S，M单元转至9点位置（可同时转动，也可分别转动），检查两端探测器上的水平尺是否处于水平状态。
Fixturlaser激光对中仪手册

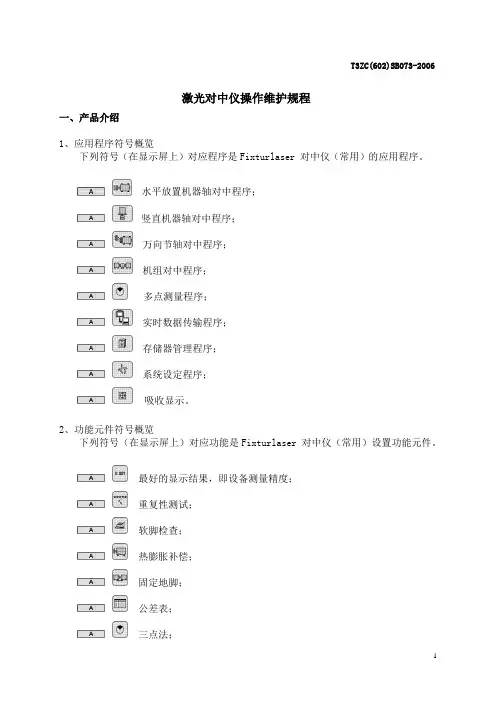

T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号（在显示屏上）对应程序是Fixturlaser 对中仪（常用）的应用程序。
水平放置机器轴对中程序；竖直机器轴对中程序；万向节轴对中程序；机组对中程序；多点测量程序；实时数据传输程序；存储器管理程序；系统设定程序；吸收显示。
2、功能元件符号概览下列符号（在显示屏上）对应功能是Fixturlaser 对中仪（常用）设置功能元件。
最好的显示结果，即设备测量精度；重复性测试；软脚检查；热膨胀补偿；固定地脚；公差表；三点法；传输功能；显示电池电压或采用外接电源的时候显示图标；对比度，分别按图标两旁的符号可以增加或减少屏幕的对比度；（）背景灯开关，最后操作后背景灯可以亮5分钟（当使用外接电源时背景灯不会自动关闭）；关闭系统，操作完别后，按该按钮可退出程序。
3、设备概览下列设备是Fixturlaser 对中仪（常用）设备。
DU100显示器；系统打印机；TD-M100激光发射器；TD-S100激光发射器；二、安全与维护1、电源Fixturlaser 对中仪用四节LR 20型碱性电池供电，显示单元也可以用任意外接电源供电。
当用系统进行正常的调整工作时，电池的寿命大约为24小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
打开电池盒外盖露出电池盒可以更换电池。
每个盒中有两节电池。
电池应正极朝向显示单元内部，负极朝向外盖。
也可用充电镍镉电池，但操作时间会比碱性电池时间短。
如果系统因低电量关机，更换电池或连接外部电源的时候，系统会返回到关机前的应用软件中。
不会丢失信息。
！如果设备长时间放置，应取出电池以防止损坏。
外部电源是将在显示单元串行口旁边的计算机终端与110 – 240伏墙壁开关连接一起的。
2、安全Fixturlaser 对中仪用的是激光二极管，功率输出小于1.0 mW。
激光级数为2级，在较低警告要求时使用可以认为是安全的。
激光对中仪最全操作说明
激光找正仪使用说明书激光找正仪使用说明书技术规格标准配置激光找正仪使用说明书?请勿将激光射向人眼1安全遵守产品安全操作规则，注意所有安全提示。
忽略安全提示可能会造成人身伤害，火灾与设备损坏。
请勿拆开，维修或用不当的方式使用设备。
否则Fixturlaser不承担相关责任。
激光防护的激Fixturlaser GO使用功率小于1.0mW电源光二极管，激光等级为2级Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。
请使用高性能碱性电池。
长时间不使用请取出电池。
使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。
使用时请勿拆卸，请远离热源。
电池损坏或漏液时请小心污染环境。
请循守当地法规处理废旧电池。
请勿直视激光发射器 ．激光找正仪使用说明书2保养请使用湿棉布或棉签擦拭系统。
激光接收器请使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。
显示单元应预防刮伤。
不使用时请盖上电缆盖激光找正仪使用说明书3主菜单水平轴对中根据您的需要提供不同的程Fixturlaser GO 序。
垂直轴对中内存管理按下红色启动按钮启动系统，主菜单会显示。
Memory Manager 在主菜单中您可以找到内存管理与环境设定。
按钮确OK用方向键选择所需程序，并使用系统功能认。
环境设定电量显示关机激光找正仪使用说明书?所需垫片尺寸水平转轴对中4安装对中系统之前请检查设备底座，螺丝与垫片介绍情况以及是否有空间限制轴对中：测定和调整两台连接设备，使其旋转中目测检查完成后，考虑以下情况心共线。
水平对中的调整是通过调整设备前后脚?设备已关机，安全标识已放置。
的高低和水平位移，使其达到公差允许值。
?设备温度是否正常系统有两个测量单元，分别固定在两个轴上，旋?移除旧的生锈垫片转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。
对中仪操作规程
FIXturlaser XA激光对中仪操作规程1目的和范围为了保证FIXturlaser XA激光对中仪正确使用、故障处理特制定本规程。
2 引用标准（编制依据）FIXturlaser XA激光对中仪操作使用说明书3 工作程序3.1准备工作3.1.1安装1)标记“M”的探头安装在可移动(电机)设备侧，标记“S”的探头安装在不可移动(泵)设备侧。
2)将“V”型定位器翻转过来，用锁紧链紧固探头在要测量设备联轴器的两侧。
3)通过调整两探头的高度到相互能够接收到激光信号，锁紧探头后面紧固装置保证探头的位置不发生变化。
4)连接探头单元与XA显示的连接电缆。
3.1.2对中调整前的准备工作1)允差的确定。
2)3.1.3XA显示单元1)RS-485接口。
2)电池情况指示：闪红灯-正在充电，持续绿灯-充满完成3)工作情况指示：持续绿灯-在打开状态，绿灯闪动-在睡眠状态4)打开/睡眠/关闭按钮。
5)显示单元主要是由6.4”的触摸屏。
1)电池盖。
Fixturlaser XA采用两个可充电的高能量Li-Ion电池供电。
系统在标准使用情况下能够提供15～20小时的电量。
在正常使用情况下电池可使用2～3年时间。
2)USB主接口。
3)USB副接口。
4)以太网接口。
5)外接电源。
当外接电源与显示单元连接时电压应该在110～240V之间。
3.1.4菜单1) 水平机器轴对中2) 垂直机器轴对中3) 虚软脚测量4) 预置热膨胀值5) 激光探测器数值显示6) 存储管理7) 总体设置8) 电池电量9) 背光10) 关闭3.1.5重复性测试在进行测量前记住先进行次重复性测试，设置好正确的采样时间。
正确的采样时间可以减小外界环境的干扰，这样可以取的正确的结果。
按重复性测试图标进行重复性测试。
重复性测试在设定的时间分别采取五组数据。
并显示五组数据中最大和最小的数据中最大和最小的数值。
当设置一个更长的采样时间最大值和最小值的差别将减少。
1)按重复性测试图标。
激光对中仪最全操作说明
COMPLIES WITH 21 CFR 1040.10
AND1O4£1.11
・请勿直视激光发射器
电源
Fixturlaser GO采用三节1.5V C型碱性电池 或1.2V镍氢充电电池。请使用高性能碱性电 池。长时间不使用请取出电池。
使用其它电池有可能导致设备损坏 或人身伤害
操作电池时请小心，否则会产生灼伤。使用时 请勿拆卸，请远离热源。电池损坏或漏液时请 小心污染环境。请循守当地法规处理废旧电 池。
激光找正仪使用说明书技术规格1安全遵守产品安全操作规则，注意所有安全提示。 忽略安全提示可能会造成人身伤害，火灾与设 备损坏。
请勿拆开，维修或用不当的方式使用设备。否 则Fixturlaser不承担相关责任。
激光防护
Fixturlaser GO使用功率小于1.0mW的激 光二极管，激光等级为2级
CAUTION A
2保养
请使用湿棉布或棉签擦拭系统。激光接收器请 使用酒精擦拭。
请勿使用抽纸，会导致接收器刮伤。
请勿使用丙酮
请保持激光二极管缝隙，接收器表面，连接线 清洁，无油污。显示单元应预防刮伤。
不使用时请盖上电缆盖
激光找正仪使用说明书
3主菜单
Fixturlaser GO根据您的需要提供不同的程 序。
按下红色启动按钮启动系统，主菜单会显示。 在主菜单中您可以找到内存管理与环境设定。
测量结果可保存
预对中功能
为获得最佳的对中效果，需在测量之前做一些检 查工作以保证获得精确测量数据。
Fixturlaser激光对中仪指导手册
T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号（在显示屏上）对应程序是Fixturlaser 对中仪（常用）的应用程序。
水平放置机器轴对中程序；竖直机器轴对中程序；万向节轴对中程序；机组对中程序；多点测量程序；实时数据传输程序；存储器管理程序；系统设定程序；吸收显示。
2、功能元件符号概览下列符号（在显示屏上）对应功能是Fixturlaser 对中仪（常用）设置功能元件。
最好的显示结果，即设备测量精度；重复性测试；软脚检查；热膨胀补偿；固定地脚；公差表；三点法；传输功能；显示电池电压或采用外接电源的时候显示图标；对比度，分别按图标两旁的符号可以增加或减少屏幕的对比度；（）背景灯开关，最后操作后背景灯可以亮5分钟（当使用外接电源时背景灯不会自动关闭）；关闭系统，操作完别后，按该按钮可退出程序。
3、设备概览下列设备是Fixturlaser 对中仪（常用）设备。
DU100显示器；系统打印机；TD-M100激光发射器；TD-S100激光发射器；二、安全与维护1、电源Fixturlaser 对中仪用四节LR 20型碱性电池供电，显示单元也可以用任意外接电源供电。
当用系统进行正常的调整工作时，电池的寿命大约为24小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
打开电池盒外盖露出电池盒可以更换电池。
每个盒中有两节电池。
电池应正极朝向显示单元内部，负极朝向外盖。
也可用充电镍镉电池，但操作时间会比碱性电池时间短。
如果系统因低电量关机，更换电池或连接外部电源的时候，系统会返回到关机前的应用软件中。
不会丢失信息。
！如果设备长时间放置，应取出电池以防止损坏。
外部电源是将在显示单元串行口旁边的计算机终端与110 – 240伏墙壁开关连接一起的。
2、安全Fixturlaser 对中仪用的是激光二极管，功率输出小于1.0 mW。
激光级数为2级，在较低警告要求时使用可以认为是安全的。
(整理)激光对准仪使用说明书
激光对准仪使用说明书TMEA 1、TMEA 1P、TMEA 1PEX系列金风科技股份有限公司2003年9月目录1安全要求2 介绍3工具4 使用说明5 结果输出6 高级用法7 维护1 安全要求1.1 TMEA 1、TMEA 1P系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。
●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使保证书失效●在有爆炸危险的场合不应使用本仪器●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●所有的维修工作都应由SKF维修店来操作1.2TMEA 1PEX系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。
●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使EX比率和保证书失效●打开显示单元将使EX比率和保证书失效●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●仪器只能在经过证明的固有安全区内使用●勿将打印机带入固有安全区●在固有安全区内勿拆卸和更换显示单元的电池●勿将手提箱带入固有安全区●只能使用指定类型的电池，详见第三章●所有的维修工作都应由SKF维修店来操作2 介绍机器轴类零件的精确对准极其重要，它避免了轴承的过早失效、轴的疲劳、密封和震动等问题的发生，并且减少了过热和额外的能量损耗问题的发生。
SKF激光对准仪为机器的两个旋转单位的调整提供了一种既方便又精确的办法，可使设备的主轴在一条直线上。
SKF激光对准仪是TMEA 1P系列的牌号，它支持打印端口和打印机，可获得测量结果的文档输出。
另外，TMEA 1P系列有一个固有的安全版本，它被指定为TMEA 1PEX系列，归为EEx ib IIC T4级别。
激光对中仪使用说明
7、一般选取十二点钟位置作为第一点，选好点后，选择“下一步 ”点击OK确认，稍等片刻，第一点测量结果就会出现。
下一步 菜单
➢测量数据中
➢第一点测测量结果
8、旋转制动盘将激光发射器向3点钟方向旋转，直到旋转出红色 区域，此点为第二点，选择“下一步”，点击OK确认，稍等片刻 ，测量结果就会出现。
个弹性支撑上花盘螺丝旋转的量是一致的。调整后观看激光对中 仪上的值，是否在误差允许范围内。范围：角度误差0.07/100、径
向上误述差操作0.0，7（直图到标满变足为要绿求颜为色止）。。如果没有达到误差范围花。则盘重螺复丝， 一圈为 200道， 为2mm
B、左右方向的调整，将激光对中仪转至3点钟位置（俯视图 ）
一、对中基本原理
1 、对中及其目的 联轴器对中是借助专用工具和仪器，通过合理方法，使的两轴达 到预先设定的相互关系的过程。其目的就是使两转动轴在正常工 作状态时处于同一轴线上，降低设备振动和噪音等级，减少轴弯 曲，保持适当的轴承内部间隙，减少联轴器的磨损，消除周期性 疲劳导致的轴故障，以便保证设备平稳运行，不发生较大振动， 减轻轴承的非正常磨损。 2、 对中的偏差 对中偏差包括两种，一种是同轴度偏差，或称“平行偏差”，即
相连结的两轴在相互平行的情况下发生错位；另一种是两个连结 端面的平行度偏差，或称“角度偏差”，即两轴的轴线不平行， 相交成一定角度。一般地，两种偏差同时存在。
3、对中允许的最大误差 对中工作开始前，我们必须知道允许偏差，以此作为工作的 依据。否则我们就无法知道对中到什么时候才算合格。允许 偏差的确定有各种依据。一般是根据联轴器所允许的最大径 向和角度偏差，我们对中所允许的最大径向和角度误差均为 0.07。 4、对中的方法 对中过程中一般需要将其中一台机器作为基准，称为固定端 （齿轮箱）S；然后通过测量与另外一台机器（移动端，发 电机）M在水平和竖直两个方向上不对中的程度（径向偏差 和角度偏差），通过几何关系计算得到水平方向和垂直方向 的偏差值和调整量，偏差值用来作为衡量不对中程度的标准 ，调整量用来指导移动端机器的水平方向移动和竖直方向垫 片的增减。
激光对中仪中文操作手册
EASY-LASER激光对中使用说明书D505加强型激光对中仪D525可扩展型激光对中系统第一部分：系统配置1．每一套系统都包含以下配置：1)1个工具箱2)1套EASY-LINK软件＋计算机通讯电缆3)1把卷尺4)1个显示单元用皮套5)1本操作手册2．D505加强型激光对中仪1)1个D279显示单元（包含14个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块3．D525专家型激光对中系统1)1个D279显示单元（包含27个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块第二部分：激光原理1．激光发射器采用半导体He-Ne激光器，激光波长为635-670nm，处于可见光的边缘，颜色为红色，具体光波位置见图1：激光波段μm 100μm 1mm图1：激光波段图2为激光发射器示意图。
阴极管内充满氦气和氖气，通过高电压激发出相应波长的光波，通过两端透镜和反射镜的反复作用，只有平行于中心线的光束被发射出去，形成激光。
阴极阳极100% 反射镜半反射镜图2：激光发射器原理示意图2．激光接收器采用先进的PSD定位技术，PSD即POSITION SENSITIVE DEVICE的缩写。
传统的激光接收器是CCD技术，即将激光感应平面分为m×n个等份，接收到激光后计算出激光的位置。
其分辨率由等分的密度来决定，因此有上限约束。
而PSD技术是在感应面的两端加适当电压，激光打到感应面的不同位置则会在两端产生不同的电流，其分析的是模拟量，理论上讲模拟量的精度是无穷高因此大大提高了测量精度。
仪器最终的精度不受感应面的限制，只决定于A/D转换器的位数。
3．关于激光束的中心位置的确定。
激光束并不是绝对圆形的，激光的能量分布也不是均匀的。
Fixturlaser激光对中仪对比
对中及软地脚结果可通过USB盘导出，支持 对中及软地脚结果可通过USB盘导出，支持
MS Excel或其他文档、图片编辑软件
MS Excel或其他文档、图片编辑软件
水平转轴对中 竖直转轴对中 软地脚测量 地脚锁定（基准对调） 热变形补偿量
水平转轴对中 竖直转轴对中 软地脚测量
万向轴对中，轴系对中，直线度、平面 度、孔心测量
7m接收窗口影响使用效率远距离对中至关重要y方向30mmx方向y方向30mmx方向y方向30mmx方向y方向30mmx方向现场连续使用时间电源接口电源与显示屏蓝牙无线通讯内置倾角仪17小时5vminiusb充电通讯接口内置锂电池自带关机即时电量显示功能17小时5vminiusb充电通讯接口内置锂电池自带关机即时电量显示功能内置双侧高性能倾角仪盘车测量数据更稳定高性能陀螺仪6轴mems专利技术支持竖直方向任意三点法盘车直方向任意三点法盘车ip67视电池情况通常8小时3xaa碱性干电池外挂蓝牙发射器兼电池盒外挂蓝牙发射器兼电池盒单侧倾角仪视电池情况通常8小时3xaa碱性干电池外挂蓝牙发射器兼电池盒外挂蓝牙发射器兼电池盒单侧倾角仪双侧高性能倾角仪盘车测量数据更稳定高性能陀螺仪6轴mems专利技术支持竖直方向任意三点法盘车直方向任意三点法盘车ip67陀螺仪无无防护等级ip65ip54激光探头显示单元外形尺寸跌落测试防护等级124x158x49mm3米跌落至水泥地面ip67高性能陀螺仪6轴mems专利技术omiview现场操作视角转换简化操作103x181x29mm3米跌落至水泥地面ip67244x188x55mm3米跌落至水泥地面ip65205x116x56mm3米跌落至水泥地面ip54陀螺仪无无无电源10小时现场连续使用紧急充电1小时可运行6小时自带关机即时电量显示功能8小时现场连续使用3xc碱性干电池可更换为3节c型充电电池另配通用充电器水平转轴对中可根据不同联轴器种类计算水平转轴对中竖直转轴对中软地脚测量地脚锁定基准对调视角动态转换omniview轴系对中机组对中热变形补偿量水平转轴对中竖直转轴对中软地脚测量地脚锁定基准对调热变形补偿量水平转轴对中竖直转轴对中软地脚测量竖直转轴对中软地脚测量地脚锁定基准对调热变形补偿量联轴器种类选择显示单元预装应用功能可选附加功能17小时 Nhomakorabea17小时
激光对中仪使用说明
激光对中仪---轴调整说明使用测量系统前请仔细阅读安全使用说明1.安装测量装置重点：S-装置在静止的机器上。
M-装置在可动的机器上。
将可动的机器（S）正对着静止的机器(M)。
如图显示9点位置在左边。
此装置要与标准轴支架一起安装，将标签背对靠背轮。
2.启动测量系统按键启动测量系统。
显示出程序菜单，按键进入下一页。
选择适用的功能。
推荐使用程序13---Softfoot(软脚检测)。
须启动一个程序以点亮激光束，然后如需要可进行粗调（步骤3）。
或者进入步骤4，在步骤5之前输入距离。
3.粗调将带测量装置的轴转到9点的位置，将激光束对准关着的目标中心。
将带测量装置的轴转到3点的位置。
（A=M-装置转到过程所显示的弧度。
B=激光射在观测区之外。
）查看激光所射的位置，将激光束调整到与目标距离1／2位置上（C）。
调整可动机器使激光束射在目标中心（D）。
在测量前打开目标。
4.输入距离用数字键打出距离。
按确认。
按返回。
5.Softfoot软脚检测此测量菜单的结果显示的是旋紧的螺栓与松开的螺栓之间的差距。
可从软脚检测程序直接进入时钟法水平及Easy-turn 小角度轴调整程序，并保持所输入的距离。
1.转到12点位置。
调整激光。
打开目标。
按确认。
按返回。
2.松开并旋紧第一个螺栓。
按确认其他脚（2-4）重复步骤2.如需要可按键归零。
按返回。
3.可显示所有脚的结果将脚调到最高的那个值。
重测按。
直接进入调整，保持输入的距离值，按确认。
6.测量进程对于水平程序（11）将带测量装置的轴转到9，12，3点的位置。
也就是说轴总共被转了180度。
对于小角度程序（12），可以从任何角度开始。
测量位置间的最小可能角度须20度。
注意！要在9，12，3点检测激光束是否射在观测区。
水平程序（11）小角度程序（12）1.第一次读数（小角度程序：任意位置。
转入时钟法水平程序：9点位置）。
放置好测量装置使标记在上方显示（或接近上方）。
将激光束调整到关着的目标上。
Fixturlaser XA 操作指导
Fixturlaser XA操作指导注：本操作指引与仪器说明书同时使用，仅仅作为客户的快速指引，具体操作请以本公司提供的操作说明为准。
按下图连接安装激光对中仪各个组件。
点击显示单元按钮开机，进入以下主画面。
1.检查并设置仪器点击图标进入仪器工作状态检查界面此时调整两边探头的高低位置，使各自发射的激光线照在对面探头接收器白色区域的中间位置。
确认画面中的4个参数全部有显示，则仪器现在正常工作。
点击按钮退回至主画面2.软地脚测试确认两侧探头均处于12点位置，点击按钮进入软地脚测试功能，首先出现对中尺寸输入画面。
调整激光探头的高低位置，尽量使激光线照射在对面激光探头接收器的中心位置。
使用分别卷尺测量两个激光探头，M端激光探头与联轴器中心，M端激光探头与电机前脚，电机前后地角的水平方向距离，并输入显示器。
选择需要测量的地脚，点击对应图标。
保持其余螺栓处在紧固状态，仅仅将对应位置的螺栓先彻底放松，然后紧固。
重复上述步骤，依次完成四个地脚螺栓的检测。
调整地脚，使四个地脚的跳动均在0.05mm以内。
以上图为例，应该在右下方地脚下增加0.15~0.20mm的垫片厚度。
然后移动光标至图标退回主画面。
注：软地脚检查功能在对中测量之前以及对中过程之中均可使用，如果客户使用非标准垫片，建议加减垫片超过3次以上再进行一次软地脚测试，以确保非标垫片厚度的变化没有导致新的软脚产生。
点击图标（如上图），进入卧式转轴对中画面。
使用分别卷尺测量两个激光探头，M端激光探头与联轴器中心，M端激光探头与电机前脚，电机前后地角的水平方向距离，并输入显示器。
点击此图标输入对应尺寸。
3.盘车对中测量分别在9点，12点，3点位置做队中测量。
参见说明书6.13部分。
先将两个探头盘车至9点位置（仪器显示值-90.0±0.3度，画面倾角指针指向正9点位置，如下图）点击图标完成9点钟位置测量。
盘车至12点钟位置（仪器显示值0±0.3度，画面倾角指针指向正12点位置，如下图）点击图标完成12点钟位置测量。
激光对中仪作业指导书
激光对中仪作业指导书1准备工作1.1简介激光对中仪用于校准连接齿箱和发电机之间的主轴。
通过测量激光发射器和接收器的数值，计算出齿箱和发电机之间的角度和偏差。
需要注意的是测量数值的精确和激光设备的清洁。
三点对中法更适用于我们目前实际测量条件小于180度的情况。
1.2更换所用工具见表2表1 使用工具11 内六方扳手5mm 112 垫块200mm 42 对中工序2.1标准对中公差表格1：对中公差0.04/100.350.150.03/102.2注意：当螺栓在拉紧的情况下，垂直偏移量可以减少0.1毫米。
调整发电机时留有正余量是比较安全的。
2.3设备初步组装2.3.1激光发射器/接收器模块应通过黄色电缆接于顶部插孔。
图83 图842.3.2TDS 激光发射器/接收器固定2.3.3根据下图，按下列步骤将磁铁固定在刹车盘上。
2.3.4用5毫米内六方扳手将发射器/接收器固定在磁铁上。
图85 图862.3.5TDM 移动型激光发射器/接收器(安装在发电机上)2.3.6参照图片3、4，将其固定于发电机前端，通过黄色电缆接于顶部插孔。
2.4激光对中仪计算机的开关由前端的红色按钮来控制。
为了不浪费电池电量，最好将它一直通电。
计算机靠电池大约可以工作24小时。
发射器/接收器模块应该按顺序连接到计算机，这样便于使计算机区分，而它们的顺序和位置并不影响结果。
2.5主要过程：2.5.1主菜单：选择水平轴连接2.5.2过程设置：选择0.001使用三点测量法2.5.3校准激光2.5.4获取三点测量数据2.5.5分析测量结果并确定调整方法2.5.6按照先垂直方向后水平方向，调整发电机位置选择水平轴连接存挡过程设置关机图872.5.7重复3-6步，直到偏差量达到标准。
2.5.8主菜单：选择水平轴连接2.6过程设置2.6.1首先选择水平轴连接按钮，然后在第二个屏幕中选择过程设置图88Figure 6: View of Process Set-up2.6.2在图6中选择0.001和三点测量法，并按确定键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号（在显示屏上）对应程序是Fixturlaser 对中仪（常用）的应用程序。
水平放置机器轴对中程序；竖直机器轴对中程序；万向节轴对中程序；机组对中程序；多点测量程序；实时数据传输程序；存储器管理程序；系统设定程序；吸收显示。
2、功能元件符号概览下列符号（在显示屏上）对应功能是Fixturlaser 对中仪（常用）设置功能元件。
最好的显示结果，即设备测量精度；重复性测试；软脚检查；热膨胀补偿；固定地脚；公差表；三点法；传输功能；显示电池电压或采用外接电源的时候显示图标；对比度，分别按图标两旁的符号可以增加或减少屏幕的对比度；（）背景灯开关，最后操作后背景灯可以亮5分钟（当使用外接电源时背景灯不会自动关闭）；关闭系统，操作完别后，按该按钮可退出程序。
3、设备概览下列设备是Fixturlaser 对中仪（常用）设备。
DU100显示器；系统打印机；TD-M100激光发射器；TD-S100激光发射器；二、安全与维护1、电源Fixturlaser 对中仪用四节LR 20型碱性电池供电，显示单元也可以用任意外接电源供电。
当用系统进行正常的调整工作时，电池的寿命大约为24小时。
在主菜单中，电量指示器显示电池的电量。
电量低时，更换电池警告会显示在屏幕上。
打开电池盒外盖露出电池盒可以更换电池。
每个盒中有两节电池。
电池应正极朝向显示单元内部，负极朝向外盖。
也可用充电镍镉电池，但操作时间会比碱性电池时间短。
如果系统因低电量关机，更换电池或连接外部电源的时候，系统会返回到关机前的应用软件中。
不会丢失信息。
！如果设备长时间放置，应取出电池以防止损坏。
外部电源是将在显示单元串行口旁边的计算机终端与110 – 240伏墙壁开关连接一起的。
2、安全Fixturlaser 对中仪用的是激光二极管，功率输出小于1.0 mW。
激光级数为2级，在较低警告要求时使用可以认为是安全的。
使用时应注意：1）严禁直视激光发射器发出的激光；2）严禁将激光发射器发出的激光直射别人的眼睛。
4、维护与保养系统应用棉布或棉球蘸淡肥皂水擦洗，但激光发射器表面只能用酒精清洗。
不能用纸巾擦拭激光发射器表面，以免留下划痕。
为发挥最佳功效，激光口、发射器表面和计算机连接处应避免油污。
显示单元应保持清洁，防止划伤显示屏表面。
三、约定1、固定端（S）机器：（the Stationary machine）相对于移动端而言，固定端机器指的是基准端，相对固定不动的机器。
运行对中程序时，固定端安装TD-S100激光发射器（简称：TD-S）。
举例：柴油机安装后，利用柴油机曲轴轴线来定位变速箱，柴油机端定义为固定端机器；而在变速箱定位后，利用变速箱轴线定位起动发电机时，变速箱定义为固定端。
2、移动端（M）机器：（the Moveable machine）相对于固定端而言，移动端机器指的是被调节端机器。
运行对中程序时，移动端安装TD-M100激光发射器（简称：TD-M）。
举例：柴油机安装后，利用柴油机曲轴轴线来定位变速箱，此时变速箱端则定义为移动端机器；而在变速箱定位后，利用变速箱轴线定位起动发电机时，起动发电机则定义为移动端。
3、TD单元：TD单元指的是TD-S100激光发射器和TD-M100激光发射器。
4、测量时人所站位置：测量时，正拿着显示器，面对机器，并且左手边是固定端机器，右手边是移动端机器，此时显示器上显示的图像位置和实物（机器）安装位置一致。
5、9点-3点-12点法则：站在要调整的机器侧，面向固定端机器，此时竖直正放时钟，时钟9点、3点、12点指针所指的方位定义为激光对中仪的9点、3点、12点。
四、虚软脚检查1、简介开始调整之前，应该先纠正虚脚。
否则，测量结果没有什么价值。
如果没有某种测量工具，或多或少都不可能确认有虚脚。
Fixturlaser Alignment System（构架激光调整系统）安装有程序可以检查每个地脚并以毫米或毫英寸的方式显示出来。
虚脚检查程序可在应用程序当中的应用设定进入。
开始检查虚脚之前，A、B、C的测量结果需要设定。
2、启动程序在进入队中程序并且设定了A、B、C值之后，轻按图标，即启动虚角检查程序。
见图13。
3、检查步骤1）检查所有的地脚螺栓已经紧固（最好用扭矩扳手让每颗螺栓旋紧到相同的力矩值）；2）任选一条螺栓，轻按图标；3）完全松开这颗螺栓，然后紧固。
最好是用力矩扳手。
测量结果已经记录，轻按OK。
4）继续完成剩余的螺栓，轻按图标随时可以再重新测量需要的螺栓。
5）进行必要的纠正之后，重新检查螺栓。
（消除虚脚所需要的垫片厚度直接显示）。
见图14。
图13 图14五、水平轴对中程序应用。
1、简介轴对中：调整两相连机器的相对位置，使机器在正常的操作温度下轴的中心线成为一条直线。
激光对中仪测量的方法基于逆向显示对中的原理，用两束激光来代替钢棒和百分表。
但是激光没有钢棒下垂的缺点，所以给系统带来很高的精确度。
激光对中仪具有实时显示功能，实时显示功能在机器的调节方面具有很大优势。
并且还实时显示各地脚的变化，对调整带来了很大方便。
采用激光对中仪时，数据计算工作都是自动完成。
移动时会显示实时数值，当紧固螺栓时马上就会看出变化来。
2、装配1） 将V 形架分别固定在被测机器的两个转动轴上，使用提供的工具紧固螺栓（不要过于紧）。
如果轴径过大，可选用延长链条。
2） 将导杆安装在V 形架上并紧固。
3） 在导杆上安装TD 单元，TD-M100安装在移动端机器转轴上，TD-S100安装在固定端机器转轴上，注意拧紧，以防滑落损坏。
发射器导杆V 型架被测机器旋转轴图14） 显示器和TD 单元的联结，用数据线将显示器、TD-S 发射器、TD-M 发射器串联起来即可（不受元件排列顺序限制），具体联结视安装现场具体情况而定（方便即可）。
5） 调整TD-S 发射器、TD-M 发射器相对高度，使TD-S 、TD-M 发射器尽量在同一高度上。
（高度的调整直接影响到后面的粗调）6） 安装TD 单元可以根据空间情况，可以用磁力座或者V 形磁铁（永久磁铁）代替链条固定。
3、启动程序1）按显示器正上方红色按钮，显示器即启动，自动进入主菜单控制面板；2）用手触摸（轻按）水平轴对中图标后，则启动了水平轴对中程序控制面板。
见图24、应用程序系统设定1）应用水平轴对中程序前，即启动水平轴对中程序后，应进行程序设定；2）用手触摸（轻按）系统设定程序图标后，程序自动进入系统设定子菜单，即可进行系统参数设定。
下面列举的图标是常用的设定参数图标，见图3图2 图32.1）测量精度选择，一般选取0.001作为测量精度，选择时，触摸所需设定精度值的图标，直到该图标边框变成粗实线则表明该项被选定；2.2）采样时间设定，采样时间可在1～99秒之间设定。
一般设定采样时间为5秒，设定采样时间越长，测量越准确，但是读数时间长。
选择时，触摸灰显框，进入数据输入对话框，输入采用时间后，点击OK图标即可。
2.3）窗口过滤，设定从0到10的窗口过滤比例，0表示不过滤，10表示最大过滤比例。
这只会降低窗口上数值刷新的频率，而不会降低测量的精度，一般设定0，（不过滤）2.4）、测量方法（时钟法、三点法），选择时，触摸图标，直到该图标边框变成粗实线则表明该测量方法被选定；一般选择时钟法测量。
2.5）热补偿，触摸该图标进入热补偿值设定，具体参见热补偿章节。
2.6）确定按钮，设定完毕后点击该图标即可完成应用程序系统设定。
5、激光粗对中1）根据倾斜仪的显示，转动轴至9点钟位置，滑开探测器上的标靶，分别调节蓝色钮，使激光束对准对方标靶中心，此时显示屏上的移动光点（灰色）将移到方框正中心位置。
见图4、图52）依照倾斜仪的显示，转动轴至3点钟位置，此时可能激光不能射到探测器的标靶上，测量激光点到标靶中心点的距离，调节蓝色按钮，使激光移动到（向靠近标靶中心点的方向）所测距离的一半；3）重新转动轴至9点钟位置，松开固定发射器的螺钉，滑动发射器使激光射到标靶中心点位置，然后拧紧螺钉，重复第2步、第1步操作，直到重新回到9点时，激光刚好能射到激光发射器的接收窗口为止才算粗调完毕。
标靶图4 图5 6、测量方法在水平机器轴对中程序中，有两种不同的方法可以进行测量，即时钟法和三点法。
在应用程序系统设定中选择测量方法。
1） 时钟法在时钟法中，机构的位置以180度旋转的方式计算且数据是实时显示的。
时钟法在可进行整180度旋转并容易转动的机器上用处很大。
1.1） 输入数据屏幕上显示出可移动机器（图2），灰色区为数据输入区。
测量距离A ，然后触区域后输入测量数据。
继续B 值、C 值和D 值的测量，并将测量值对应输入、 和。
D 值默认为是A 值的一半，也可手工输入实际测量值。
注：如图所示，距离A 为导向杆中心间距，B 为导向杆中心和前地脚螺栓中心的间距，C 为地脚螺栓的中心间距。
1.2） 轴对中测量依照倾斜仪的显示，将TD 单元转至9点钟位置，滑开标靶，等TD 数值出现的时候，轻按9点钟图标 。
按9点钟图标后，让转轴保持静止状态几秒钟（采样时间），直到数据框中的*号全变成数据，则表示数据已采集完毕。
并且此时显示的数据越接近零，表明采集的数据越准确。
此时显示器上显示的是俯视图。
见图5依照倾斜仪的显示，将TD 单元转至3点钟位置，轻按3点钟图标 。
这时屏幕显示出机器当前的水平位置。
按图标后，让转轴保持静止状态几秒钟。
见图6将轴转至12点钟位置，轻按12点钟图标 。
这时屏幕显示出机器当前的竖直位置，即主视图。
按图标后，让转轴保持静止状态几秒钟。
见图7。
视图转换图标图6 图7检查测量数据，首先读取、方框后面的值。
方框对应值表达了两法兰在φ100范围内（严格上说是两转轴在垂直于轴线的φ100圆面内）的张角（即通常所说的端面跳动）情况，该值显示的是一个比例值，即在φ100内最大张角值。
其图上（俯视图）显示的方向和实际方向一致。
方框对应值表达了两转轴轴线对中（通称所说的径跳）情况。
主视图反映了移动端机器转轴轴线与固定端机器转轴轴线在高度方向上的对中情况，相对位置的高低通过的显示直接判断移动端需加垫还是减垫。
俯视图反映了移动端机器转轴轴线与固定端机器转轴轴线在水平横向方向上的对中情况，同样通过可以判断移动端机器需移动的方向。
1.3） 图标简介重新测量所有位置图标。
发现测量数据无用而需重新测量时，按该图标。
显示水平视图。
测量完毕后，可按该图标进入水平俯视图显示。
显示垂直视图（主视图）。
测量完毕后，可按该图标进行主视图转换显示。
保存测量结果。
当测量数据符合公差范围要求后，保存数据。
离开程序。
当测量完毕，保存数据后即离开程序进入主控面板。
