CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

如何简单的把CAD图纸转为高清图片

在CAD制图工作中，当图纸绘制完成后，领导想要看效果图怎么办？下面就来教大家两种方法，快速将CAD图纸转为高清图片。

方法一：打印PDF转PNG①打印图纸首先我们在CAD中打开一张图纸，然后点击左上角的图标，选择【打印】，你也可以直接使用快捷键【Ctrl+P】，调出打印窗口。

接下来在打印窗口中，将【打印机/绘图仪】的名称改为【DWG To PDF】；将图纸尺寸改为【A3】，纸张越大，图片清晰度越高。

②转成PDF然后打印范围选择【窗口】，在CAD中框选图纸，接着勾选【居中打印】，图形方向改为【横向】，可以点击【预览】查看效果。

关闭预览页面，回到打印窗口后点击【确定】，选择文件保存路径，然后点击【保存】，就可以将DWG图纸转成PDF格式了。

③PDF转PNG最后需要使用到Photoshop，点击【文件】-【打开】，从电脑中找到刚才转换的PDF文件，点击【打开】-【确定】，将图纸添加到PS中。

按下另存快捷键【Ctrl+Shift+S】，将保存类型改为PNG，因为png格式的图片可以无损压缩，相对来说比较高清，打开图片放大看一看。

方法二：CAD转高清图片通过上面的方法，大家觉得是不是还挺麻烦的？下面我要给大家分享另一种方法，就是使用迅捷CAD转换器，只需要一个键，就能快速将CAD转为高清图片。

如何使用：①首先打开CAD转换器，点击左侧工具栏中的【CAD转图片】功能，然后再点击【添加文件】按钮，从电脑中批量选择CAD文件。

②当PDF文件添加完成后，在底部设置转换属性：输出色彩选择彩色、页面大小越大越好、背景颜色就用白色、输出格式选择PNG。

③接下来先别着急转换，点击右上角的【浏览】，选择一个文件夹，这个文件夹是用来保存转换结果的，最后点击【批量转换】。

转换效果：从电脑中找到刚才选择的文件夹，打开后就能看到CAD转换的图片了，我们打开一张图片查看效果，放大后还是非常清晰的。

CAD图纸转为高清图片的方法，大家都学会了吗？不懂的可以问哦。

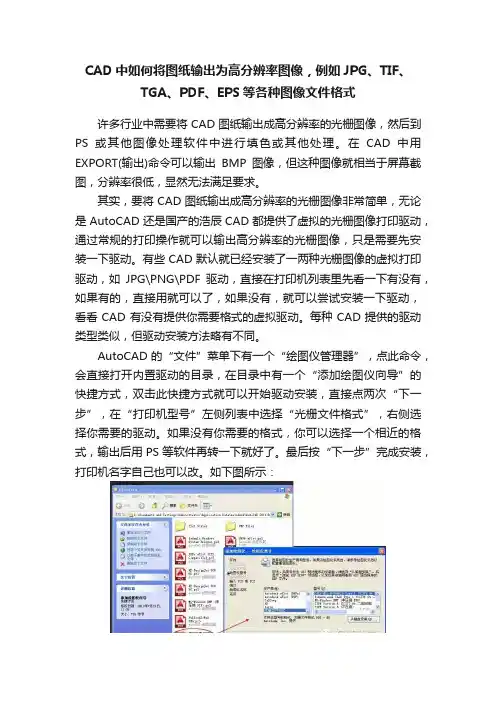

CAD中如何将图纸输出为高分辨率图像，例如JPG、TIF、TGA、PDF、EPS等各种图像文件格式

CAD中如何将图纸输出为高分辨率图像，例如JPG、TIF、TGA、PDF、EPS等各种图像文件格式许多行业中需要将CAD图纸输出成高分辨率的光栅图像，然后到PS或其他图像处理软件中进行填色或其他处理。

在CAD中用EXPORT(输出)命令可以输出BMP图像，但这种图像就相当于屏幕截图，分辨率很低，显然无法满足要求。

其实，要将CAD图纸输出成高分辨率的光栅图像非常简单，无论是AutoCAD还是国产的浩辰CAD都提供了虚拟的光栅图像打印驱动，通过常规的打印操作就可以输出高分辨率的光栅图像，只是需要先安装一下驱动。

有些CAD默认就已经安装了一两种光栅图像的虚拟打印驱动，如JPG\PNG\PDF驱动，直接在打印机列表里先看一下有没有，如果有的，直接用就可以了，如果没有，就可以尝试安装一下驱动，看看CAD有没有提供你需要格式的虚拟驱动。

每种CAD提供的驱动类型类似，但驱动安装方法略有不同。

AutoCAD的“文件”菜单下有一个“绘图仪管理器”，点此命令，会直接打开内置驱动的目录，在目录中有一个“添加绘图仪向导”的快捷方式，双击此快捷方式就可以开始驱动安装，直接点两次“下一步”，在“打印机型号”左侧列表中选择“光栅文件格式”，右侧选择你需要的驱动。

如果没有你需要的格式，你可以选择一个相近的格式，输出后用PS等软件再转一下就好了。

最后按“下一步”完成安装，打印机名字自己也可以改。

如下图所示：国产CAD以浩辰CAD为例，浩辰CAD的绘图仪安装向导内置在打印对话框中，打开打印对话框，在打印机列表的最下面选择“添加打印机”，打印向导与AUTOCAD类似，提供的打印机列表和AUTOCAD略有不同，如下图所示。

安装好驱动后，光栅图像打印驱动就会出现在打印对话框的打印机列表中，要输出光栅图像的时候，选择此打印机即可。

其他设置，如纸张大小、打印范围、打印比例和打印样式表和常规打印设置一样，点“属性”按钮可以设置输出光栅图像的分辨率。

CAD转化为高清图片

第一步：从“文件”打开“绘图仪管理器”；
第二步：运行“添加绘图仪向导”；
第三步：“添加绘图仪”的简介；
第四步：配置绘图仪，选择“我的电脑”；
第五步：选择绘图仪型号，选择如图默认的生产商及型号即可；
第六步：“输入PCP/PC2”，如果以前有配置好的PCP/PC2可以在这儿直接输入，没有的话可以直接略过，系统会新建样式，点击下一步。

第七步：选择端口“打印到文件”；
第八步：输入绘图仪名称；
第九步：完成“添加绘图仪配置“；
第十步：点击“打印”按钮弹出打印对话框，在“打印机/绘图仪-名称”下选择刚刚配置的绘图仪名称；
第十一步：选择合适的图纸尺寸，也可以在特性里自定义图纸尺寸；
文件类型；
第十三步：点击保存完成图片输出，生成EPS图片；
第十四步：转化为JPEG格式图片；
可以用PhotoShop软件打开此文件，然后点击“文件”下的“存储”，在弹出的对话框里的选择文件类型为“JPEG”，点击保存确定。

CAD怎么导出清晰的图片格式

CAD怎么导出清晰的图片格式
通常情况下，我们经常把CAD文件转换成PDF格式或者转换成图片的格式，这样方便别人查阅，因为这两个格式的文件基本上的电脑都可以打开。

其实它和PDF转换方法也差不多，只不过没有PDF那么麻烦，现在的CAD版本都是自带JGP打印机了，我们可以轻松的把它转换成高清图片格式。

1、点击“打印”或者使用快捷键“Ctrl+P”调出打印窗口2、选择JPG打印后，会弹出选择窗口，一般小图选择默认就行，如果图纸比较大，且比较详细的话，建议选择自定义，可以得到更加清晰的图片3、图纸尺寸可以选择默认或者选择更大的像素，看每个人对图纸清晰度的要求而定，一般默认的就很清楚了4、然后选择“窗口”把需要转换的图纸框选，四边尽量留比较小的间隙，这样得到的图纸就越大5、如果你想得到全黑色线条的图形，你就选择m开关的那个，如果你不想改变原图颜色，你就选择无，如图：6、然后点击右下角的确定保存图片即可。

CAD原来可以转换成高清图片啊!

CAD原来可以转换成高清图片啊！
将CAD图纸转换成高清图片格式，这是从事CAD相关工作的小伙伴们常常做的。

如何转换可以简单快速呢？小编推荐使用迅捷CAD转换器来操作，非常的简单方便。

具体步骤如下：
步骤一：首先在浏览器里搜索迅捷CAD转换器下载安装到电脑端。

如下图：
步骤二：打开软件运行，点击软件界面右侧“CAD转图片”按钮。

如下图：
步骤三：点击“添加文件”这个按钮。

把需要转换的CAD图纸文件添加至软件，也可直接把文件拖曳至软件界面里。

如下图：
步骤四：在“输出格式”栏里选择好需要转换的图片格式。

同时还可以对输出色彩、页面大小、背景颜色等进行自定义设置。

如下图：
步骤五：然后在“输出目录”右侧的“浏览”框里选择好转换后图片的保存位置。

如下图：
步骤六：最后点击“批量转换”按钮，稍等片刻，该CAD图纸文件就成功转换成需要的高清图片了。

如下图：
以上就是操作CAD图纸转换成高清图片的方法步骤，迅捷CAD转换器非常实用方便，小伙伴们赶快下载试一下吧！。

AutoCAD 输出图片格式文件方法

AutoCAD 输出图片格式文件方法
By D. J. Liu
方法1
输出→选择wmf 文件格式→选定输出区域→按enter键即可导出wmf 格式文件→用画图软件打开(亦可直接插入Word文档中) →另存为“tif”或“jpg”格式
方法2
点击打印→“打印机”选择PublishToWeb JPG →设置打印范围为“窗口”→选择“布满图纸”→确定
方法3
1在CAD中画图时，可以先画好一个80 mm×60mm 的矩形框作为绘图区域，然后在此区域中绘图。

为了保证打印的CAD图足够清晰，必须先设置好线宽为0.5mm或更合适的尺寸。

2点击打印，“打印机”选择tiny PDF，设置打印范围为“窗口”，居中打印，设置“打印比例”为自定义且为1:1（或选择“布满图纸”）。

3用adobe acrobat pro 打开→另存为“tif”图片格式→点击“设置”按钮
Color Space 选CMYK
Color Depth选Monochrome
Compression选LZW
图片分辨率为1200dpi
4 文件→存储为→“格式”选为“TIFF” →保存→在“图像压缩”中选LZW →点击“好” →就可获得满足杂志要求的图片了！
1。

AutoCAD输出高分辨率光栅文件的设置步骤

AutoCAD输出高分辨率光栅文件的设置步骤经常有人问我怎么才能把AutoCAD的DWG图形输出为高分辨率图像文件，闲来无事，把设置的过程走了一遍，供需要的参考。

第一步：打开autocad的“绘图仪管理器”位置：下拉菜单“文件”图-1★双击“添加绘图仪向导”图标。

出现图-2.图-2★点击“下一步”图-3★点击“下一步”第二步：选择“打印机”和图像文件格式图-4在“1”处选择“光栅文件格式”作为虚拟打印机，然后在“2”处选择输出图像文件的格式。

一般选择TIFF格式好一些，图像无损，缺点是生成的文件大一些。

选择完成后，★点击“下一步”图-5★点击“下一步”图-6★点击“下一步”图-7可以输入虚拟绘图机的名称，通常按默认即可。

★点击“下一步”第三步：图像分辨率设置图-8这里开始进行重要的设置★点击“编辑绘图仪配置”图-91：点“1”位置2：点“添加”-----------------这里进行图像分辨率的设置“使用现有图纸”中的分辨率都太低，所以要“创建新图纸”★点击“下一步”在“1”处输入你需要的分辨率，注意高宽比例应该与图幅的比例一致。

★点击“下一步”“1”处可以不用管，按默认即可，★点击“下一步”同上★点击“下一步”完成一种分辨率的设置★点击“完成”设置好分辨率的图纸尺寸已经出现在“自定义尺寸”中，如果需要设置其它分辨率的尺寸，点“添加”重复上面的过程，★点击“确定”回到这里分辨率设置完成★点击“完成”“绘图仪管理器”中增加了一个“绘图仪”种类。

关闭“绘图仪管理器”窗口。

第四步：利用这个“虚拟绘图机”进行图像分解输出在“打印”窗口中，打印机名称选前面设置的“TIFF version6”，然后在“图纸尺寸”中选择前面设置的分辨率。

这是前面设置的分辨率，我这里还多设了一个8400X6000点的。

用“窗口”选择要打印的区域，关于打印方面的设置就不详细介绍了。

这几个位置根据需要设置。

因为画图时大量采用了不同颜色的线条，所以要打印黑白图，应该对“打印样式表”进行编辑修改设置。

CAD输出高清晰图纸+插件输出高质量TIFF(原创教程)

CAD高清输出已不是新鲜事，相信很多人都知道。

相信也有一部分人，不想麻烦直接交给其他人处理，做平面的朋友这个一定要会。

工作中多多少少会用到，重在分享，方法多样，我只会这一种，如果有更简单的方法，欢迎指教。

CAD有自带的输出JPG的命令，但不够清晰无法满足印刷需求。

可以导出很大分辨率的图但是文字多半看不清。

本教程以CAD2006为例，导出的图将会是黑白的（当然也可以彩色）。

第一步："文件"——"绘图仪管理器" 将弹出如下图文件夹第二步：双击"添加绘图仪向导"不用想了,点"下一步""下一步""下一步""下一步"选中"⊙打印到文件" (因为是用虚拟打印机输出,打印的时候是弹出保存文件的对话框,所以叫打印到文件)接着点"下一步"给绘图仪取个名字.点"下一步"点"编辑绘图仪配置" 弹出如下框选中"源和大小" 在下方选择你要输出文件的大小,这里选择"ISO A3"接下来选择"矢量图形" 和"TrueType 文字""矢量图形"对话框, 选单色就是黑白色的,这里还可以设置分辨率这里默认300DPI,抖动不用管,默认就好."光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG."TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了.好了,点确定(其它选项不是很重要),再点完成.配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图ctrl+p 打印对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).名称:选择刚刚命名的绘图仪"EPS.PC3" ——勾选"打印到文件" ——选择“图纸尺寸”——然后打印范围选择“窗口”模式，再点窗口，框选你要输出的部分。

从cad转存高质量图片的方法

CAD转存图片
我们有时候辛苦画好一张CAD图后，想把做好的图转存到文章或者PPT中，这个途径是很多的，直接插入、转存pdf或者截图等方法都可行，但是需要转存较高质量的图片时，这些方法可能就欠佳了。

这里介绍一种可以做出高质量图片的方法，大体步骤是：利用CAD虚拟打印机转存出文档(eps格式)，然后利用PS转存需要的图片。

下面详细说明各步骤：
1、添加绘图仪
如图一，在开始下拉菜单找到“管理绘图仪”（CAD版本不同，“管理绘图仪”位置可能不一样，我的是14版的）；单击之弹出一文件夹如图二，双击弹出图三，不断点击下一步，很快一个绘图仪就添加好了，记下绘图仪的名称“Postscript Level 2”。

图一
图二
图三
2、转存eps
点击打印，弹出打印对话框（图四），在“打印机/绘图仪”下选择刚才新建了绘图仪，可以看见CAD软件里自带了图转存pdf、jpg、png文件的绘图仪，这些绘图仪操作比较简单，有一个缺点是对图片后期修改不方便；
然后设置打印区域和图纸尺寸以及着色质量；
一定要注意，在“打印机/绘图仪”下有个“打印到文件”，这个一定要勾选上；
然后确定（图五），一个eps文档就生成好了，但要记得保存的文件名和保存的文字。

图四
图五
3、Ps转存出图
用Photoshop打开刚才转存的文件，对图片加工后，在“文件”下“储存为”转存为jpg、tif等各种需要的图片格式（图六），至此一张美图（图七）就从CAD 脱胎而出。

图六
图七。

CAD图纸文件如何输出为TIFF高质量图片

CAD图纸文件如何输出为TIFF高质量图片咱们在设计完图纸的时候，常常需要将图纸虚拟打印成高质量的图片，那么怎么才能运用打印机来打出高质量的图片呢，下面咱们就来讲一下—浩辰的虚拟打印系统。

浩辰的虚拟打印系统能够提供虚拟打印驱动，咱们能够添加自己所需要的虚拟打印方式，这种方式的输出精度相当高，完全能够知足高质量图像文件的要求。

咱们以如何打印成TIFF图片为例。

下面咱们来介绍一下具体操作步骤:
1.打开浩辰软件中“文件”菜单中的打印功能
2.在打印功能的打印机/画图仪当选择添加画图仪如图
3.在“添加打画图仪”对话框中，点击“下一步”，显现“添加画图仪―开始” 对
话框，里面有三个选项，因为咱们要利用浩辰软件的打印机驱动程序来配置，因此维持默许的“我的电脑”，继续点击“下一步”，如图
4.在“添加画图仪―画图仪型号”对话框中，从“生产商”下选择“光栅文件格式”，再从“型号”下选择你要转换的图像文件格式，那个地址咱们选择tif格式如图
5.点击“下一步”，不睬会显现的“输入PCP或CIB”文件，点击“下一步”为配置端口”，默许“打印到文件”，不作改变，继续点击“下一步”，这时你能够修改打印机的名称，完成后点击“下一步”。

如图
6.在“添加打印机―完成”对话框中点击完成，如此咱们就能够够把咱们所需要的
tiff格式的打印方式添加到打印机了。

7.然后咱们选择tif样式的打印机，打印一个图片，如图
如此咱们就利用浩辰的虚拟打印工具完成了将CAD图纸文件如何输出为TIFF高质量图片。

cad高质量图片的输出方法

cad输出高质量图片1、路径：文件-输出-.wmf格式输入名称和选择你存放图片的文件夹，再在图中选择要输出的图形即可 (左键选择，再点右键就是确定，图片就出来了)。

注意，必须把要输出的图形完全显示在屏幕上。

此格式好处是，文件很小，属于矢量图，可用看图软件打开，可无限放大,放大后不会以马赛克形式出现。

可用CDR直接打开，线条为矢量，可直接编辑。

但PS不能打开这一格式的图形。

缺点是，图形在CDR中打开后，圆弧会变成多段线形式，要求在文件输出时进行多次刷新,这样只可以减少圆弧变成多段线后的段数。

图块会变成炸开形式，以单线条的形式出现，要求在输出时把不必要的图层隐藏掉(如填充)。

2、路径：文件-输出-.eps格式在图中选择要输出的图形即可，输出方式是把当前显示在屏幕上的图形全部输出。

此格式与.wmf都属于矢量图。

与.wmf格式不同处在于，优点，圆弧在CDR里同样会以圆弧的形式出现，可编辑；缺点，在圆弧与直线接点处会出现连接错误，圆弧会错开，变大或变小。

在PS中打开后，图形会是非常的不清晰，对我们基本没什么用处(对我而言)。

另外，看图软件无法打开这一格式的图片3、路径：文件-输出-.bmp格式文件非常模糊，基本上没用 (对我而言)。

4、虚拟打印机输出JPG格式：Ctrl+P打印，在选择打印机里选PublishToWebJPG.pc3，然后选择图形尺寸，选择你要的图纸大小(象素)即可(可以出几千X几千象素，一万多X一万多的我也出过，不过需要非常久的时间)，然后在打印区域里用“窗口”模式把你要的输出的图形框选中即可，然后按确定打印，选择你要放置图片的地方和名称(像我们保存文件一样，需要把文件找个地方放着呀)，图片就出来了。

注意，如果你不想要黑色的底色的话(因为这样出的图会以默认的黑底白线的方式输出，而不是像打印出来的图纸那样白底黑线输出)，你可以在工具-选项-显示-颜色-颜色里改成白色，确定后底色就会变成白色，而图形就自动会变成黑色了(图形和底色是相对的，改变一个另外的也会自动改变)。

CAD文件如何转换成高清的图片

CAD文件如何转换成高清的图片
在我们常用的文件当中，CAD文件是比较常用的文件格式之一，在使用CAD文件时，为了方便进行查看，我们经常会将CAD文件转换成其他文件，比如将CAD转换成PDF或者转换成图片格式。

如果我们想要将CAD转换成高清图片应该怎么转换？CAD文件怎么转换成高清图片？以下就是CAD文件转换成高清图片的操作方法。

一般将AD文件转换成图片，你需要对文件进行一些编辑和设置，所以需要一款专业的CAD看图编辑软件，小编推荐大家使用迅捷CAD编辑器
迅捷CAD编辑器是一款功能强大的专门应用于图纸DWG格式文件的编辑软件，主要为DWG、DXF等文件格式图纸提供浏览、编辑功能。

使用迅捷CAD编辑器不但支持多种图纸格式的浏览，还全面支持图纸编辑功能，功能完全超越同类图纸编辑工具。

1.在百度浏览器上搜索迅捷CAD编辑器，并且下载安装
2.运行迅捷CAD编辑器，软件打开后，点击界面里的“文件”—“选项”按钮
3.进入选项界面后，点击界面左侧的“转换设置”栏，然后将输出质量调为最高，并点
击“OK”按钮进行保存
4.接下来点击“文件”按钮里的“批处理”功能
5.进入批处理界面，点击“添加文件”选项，添加需要转换的CAD文件
6.接着点击“输出格式”选项，将输出的文件格式更改为JPG图片格式
7.最后点击右下角的“开始”按钮，软件就会将CAD文件转换为高清图片。

把CAD图纸打印成TIF格式图片（可设置纸张大小及打印分辨率）

把CAD图纸打印成TIF格式图⽚（可设置纸张⼤⼩及打印分辨率）把CAD 图纸打印成TlF格式图⽚（可设置纸张⼤⼩及打印分辨率）我们知道CAD软件本⾝提供的打印机可以直接打印jpg或是Png等⽹络格式图⽚⽂档，但是是图⽚的⼤⼩只能是像素的，要打印某种规格纸张及特定打印分辨率的话，就得算出此分辨率下此纸张尺⼨下的长宽像素，然后⾃定义相应纸张。

才能打印出我们所要的图⽚。

此⽅法是利⽤OfiCe⾃带的⽂档虚拟打印机"MiCroSoft OffiCe DoCUme nt ImageWriter.pc3 ”，来打印出tif格式的图⽚⽂档，优点是⼜多种⾃带标准纸张可选，也可以⽅便的选择打印分辨率。

并且图⽚格式更为清晰。

1。

执⾏mv命令，选f选项，创建⼀个布满打印区域的视⼝。

命令；釣MVlEy描⾛视⼝的诽点或[开（0 町/关（OFF?布満（F）⁄? ⾊打印（S）⁄?l? 定对象（O）/多J? 形（P"恢?（R）⁄2√3Z4]f布淸》f正在重⽣成横型α2。

把视⼝框线放到单独的⼀个图层如“视⼝框线”图层，关掉“灯泡” g Q I JTi ■视⼝框绒T 0 -J ?H 0Q ■■EefPoilltSJ l_“ 01≥怡□轴线隐藏视⼝框线3。

在页⾯设置中，选择打印机如下图打印机。

,隐藏框线。

视⼝框线.CJ U ?H 0 PO? ?B-1Q ≥?□?体GO ?j^?□?视⼝框线4。

图纸尺⼨选A4,横向，质量选最⼤，即300dpi。

5。

打开打印设备选项卡，在所有的打印机后单击“特性”,打开打印机特性设置对话框。

, t∣A 打印机配豊编错器?MiCrOSOft OffiCe DOCUment Image...≥创建晰布局时显⽰⼚确⾛~)「打谢取消恕助CH) J碍 MiCrOSOft OffiCe DOCUment Image Writer 屋性 [⼆[ ][取消I [帮助11页⾯设置?布局1 布局名右局1打印设备布局设置页⾯设畫名CU)I ＜迭择要应⽤的页⾯设贵」 H [添加⑴…]打印机配査名称on ：MiCroSOft OffiCe DoCwient Imafre Writer DC 3 IiICroSOft OffiCe DOCUnient Image IrIter DrIVer - IliCrOSOft DOCWrlent Imaging WritW Port ：特性的…I 提⽰αΓT ]打ED 徉式衰(《拒定) 名称如:monochrome. Ctb编辑ΦΓ7Γ] I 籬CE)…⼯显⽰打印样式(Y)。

CAD直接打印Tiff教程

CAD直接打印Tiff教程
⼀开始要增加绘图仪，如上图所⽰。

这⾥直接按下⼀步就可以了。

点选「我的电脑」然后下⼀步。

如果要导出Photo Shop使⽤的[eps]格式，请在⽣产商那⾥选「Adobe」型号选「PostScript Level 2」然后下⼀步。

如果是要直接导出为「tiff」⽣产商的部份请选「光栅⽂件格式」型号选TIFF Version 6 (不压缩)，⽐较不会因为压缩模糊。

這裡沒有⽂件可以导⼊，所以直接下⼀步。

端⼝这⾥选择「打印到⽂件」然后下⼀步。

这⾥给予绘图仪名称，原则上⾃⼰知道那是什么就可以了。

这⾥暂时不⽤编辑绘图仪的配置，直接点选完成就好。

接下来进⼊打印窗⼝。

在打印窗⼝这⾥，我们可以看到刚刚新增的绘图仪了，请点选它。

点选之后，请在点选旁边的性质，我们要增对绘图仪内设置更改。

进⼊性质选项后，我们可以看到「⾃定义图纸尺⼨」点选之后，请按「添加」。

这⾥请点选「创建新图纸」然后点选下⼀步。

这⾥请设定你所需要的像素⼤⼩，越⼤越清晰，但是出图越慢。

然后请点选下⼀步。

这⾥可以对⾃⼰创建的图纸命名，原则上请保留像素，⽅便识别。

这⾥不需要变更，直接下⼀步。

不需要打印测试，直接按完成。

于是我们可以看到刚刚创建的图纸了，重复上⾯步骤，可以多创建⼏个不同像素备⽤。

我们需要把这个设定档保留起来，请选择「将修改保存到下列⽂件」，之后按下确定。

这样以后要⽤的时候不⽤重新创建图纸。

于是我们可以在打印对话窗看到我们新创建的图纸⼤⼩了。

剩下的如同⼀般正常的出图程序即可。

怎样将AutoCAD文件转换成JPG或EPS或TIFF格式

怎样将AutoCAD文件转换成EPS或JPG或TIFF格式
虚拟打印机的设置：
一、选择“工具”下拉菜单中的“选项”菜单项；或文件——打印
机管理器；
二、在弹出的配置面板中选择“打印”选项卡；
三、在“新图形的默认打印设置”栏目中点击“添加或者配置打印
机”按钮；
四、在弹出的窗口中双击“Add—A—Plotter向导”图标；
钮；
六、在弹出的“添加打印机——开始”出对话框上点选地“我的电
脑”选项，点击“下一步”按钮；
七、在弹出的“添加打印机——打印机型号”对话框的“生产商”
列表中，EPS输出的设置方法：选择“Adobe”选项，在其后的“型号”列表中选择一个Postscript驱动程序（一般选择“PostSCript Level 2”），然后点击下一步按钮；TIF输出的设置方法：选择“光栅文件格式”选项，在其后的“型号”列表中选择“TIFF versionon6（不压缩）”，然后点击下一步按钮；
点击“下一步”按钮；
九、在弹出的“添加打印机——端口”对话框上面一行三个选项中
选中“打印到文件”选项，点击下一步按钮；
十、在“添加打印机——打印机名称”对话框的“打印机名称”编
辑栏中输入你喜欢的打印机名称，或者直接使用缺省名称，点击“下一步”，再点击“完成”。

这样设置好之后，打印时（文件——打印或ctrl+p），打印机配置就有PostSCript Level 2和TIFF version6（不压缩），选择适合的打印机打印。

然后，就有一个提示保存EPS的文件。

再将这个EPS文件导入PS中处理，
新建一个图层，将背景色填充成白色，
进行像素的设置。

最后，可以保存为JPG或PSD格式的文件。

如何把CAD里的图形变成高分辨率的WORD图片或JPG格式图片

5.在桌面上出现一个新增的文件夹，打开后有个后缀为.GIF的图片，用图片处理软件将格式转换为JPG格式的图片即可得到高分辨率图片。
用图片处理软件将格式转换为jpg格式的图片即可得到高分辨率图片
如何把 CAD里的图形变成高分辨率的 WORD图片或 JPG格式图片
如何把CAD里的图形变成高分辨率பைடு நூலகம்WORD图片或JPG格式图片
1.运行BetterWMF并设置好参数，如图示：
2.点图示中的按钮并应用、确定。 3.选中CAD中的要复制的图形，右键复制，打开WORD点粘贴，调整大小即可（不需裁剪）。如需保存为图片看以下操作： 4.在WORD里将粘贴出的图片拉到最大，然后点文件-另存为：

CAD图形批量输出Tif图片

CAD图形批量输出Tif图片
Tif格式为大型设计院常用的CAD输出格式。

本文介绍如何将CAD图形以自定义文件名的形式批量输出Tif图片。

以自定义文件名输出Tif格式对CAD图形有以下两点需求：
1．图框为块；
2．标题栏为属性块。

本文以demo.dwg为例，介绍从将CAD图形输出Tif图片的具体实现方法。

打开示例文件，双击标题栏可以查看属性信息，如图1所示。

图 1
现以“合同号_图样代号_图样名称_图幅.tif”的形式输出Tif图形。

运行CAD批量打印Tif程序，把示例文件添加到列表，如图2所示。

图 2
点击程序主界面上的选项按钮打开选项对话框，在常规标签设置里面设计打印样式、打印范围和图框名，示例文件中的图框名为GB_A3，如图3所示。

图 3
在命名标签中设置输出文件名的格式。

本例中的格式为<GEN-TITLE-CTRN>_<GEN-TITLE-NR>_<GEN-TITLE-DES1>_<FORMAT_SIZE>，如图4所示。

图 4
文件名中各字段与标题栏中的属性标记相对应，如图1所示，GEN-TITLE-CTRN为合同号所对应的标记，FORMAT_SIZE字段为幅面字段，即输出图框所对应的幅面。

在输出标签中设置输出文件路径和输出格式，如图5所示。

图 5
全部设置完毕，点击确定按钮回到CAD批量打印Tif程序主界面，点击开始按钮即可。

输出的Tif文件如图6所示。

图 6。

AutoCAD 2012图转高清位图的方法

AutoCAD 2012图转高清位图的方法
改变纸张的大小可以改变清晰度，纸张设定越大得到的图越清晰。

目前找到效果最好的方法还是虚拟打印，绘图仪名称为PostScript Level 2.pc3，具体操作步骤如下：
１）在CAD中点击“文件”|“绘图仪管理器”。

２）双击“添加绘图仪向导”。

3）点击“下一步”。

4）按下图所示选择，点击“下一步”。

5）生产商选择ADOBE，型号选择PostScript Level 1，点击“下一步”。

6）点击“下一步”。

7）点击“下一步”。

8）点击“下一步”。

9）点击“完成”。

10）退出“添加绘图仪向导”。

11）回到CAD，打开要转成JPG的图，点击“文件”|“打印”。

后虚拟打印出后缀名为EPS的图。

按“确定”键。

13）按“保存”键。

14）运行PhotoShop，打开.EPS的图时，弹出“栅格化EPS格式”对话框，按下图所示选择(注:分辨率选择是高清的位图的关键)后按“确定”键。

15）另存为JPG格式，按下图所示选择后按“确定”键即可。
