如何在CAD中将DWG格式转换成PDF或者JPG格式

如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为WMF格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。

（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。

（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。

因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。

3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。

在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。

请继续往下看。

4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。

b.选择“自定义图纸尺寸”——单击“添加”。

选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。

点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。

点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。

5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。

（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。

）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。

CAD导出JPG清晰大图方法

1、打开要导出的CAD图形；
2、点打印，在跳出对话中(附件中图1)，
在打印机/绘图仪，名称下拉列表中选择PublishToWeb JPG.pc3；(附件中图2)，
3、在图纸尺寸下拉列表中选择：最大的那个像素(我的是2480.50X3508.00像素)，可能和你的打印机有关系；
4、在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口(附件中图3)，然后用鼠标框选你要导出的图形范围；
5、在打印偏移中勾选上居中打印，(附件中图4)；
6、在打印比例中勾选上布满图纸，(附件中图5)；
7、点确定，跳出浏览打印文件对话框，(附件中图6)；
8、保存于你要的文件路径(只要你能找的到就行)，
9、打开你刚才保存的文件，看是不是你所要的JPG文件？
10、如果还是够清晰，可以在第1步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)，(附件中图7)；
11、然后重复2-9步骤，分块保存；
12、打开Photoshop，把分别保存的各块导出图拼合在一起就可以了。

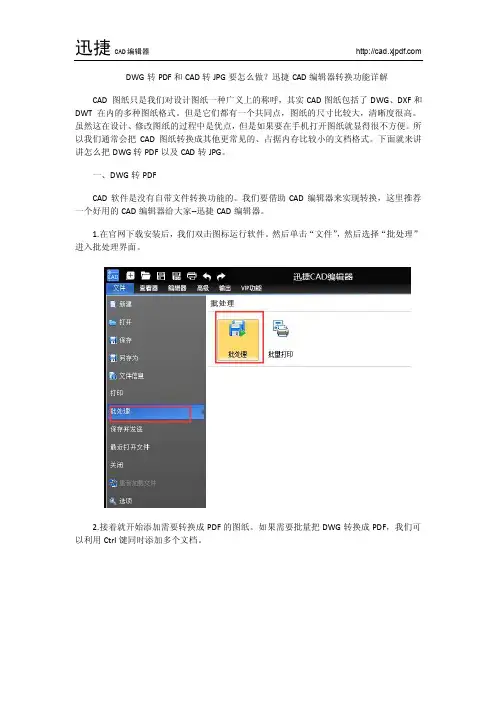

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

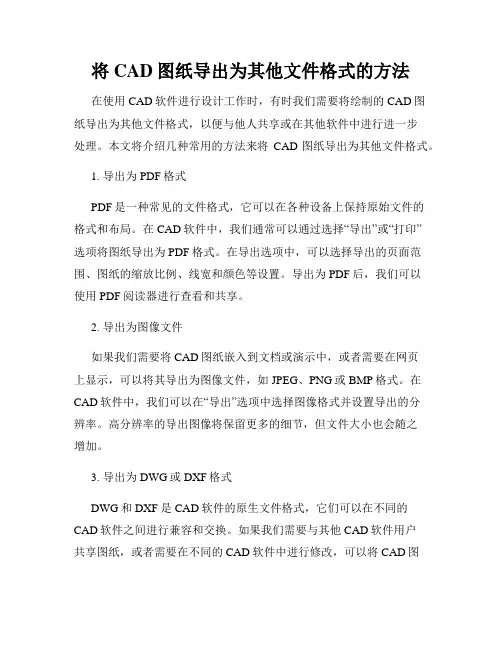

将CAD图纸导出为其他文件格式的方法

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

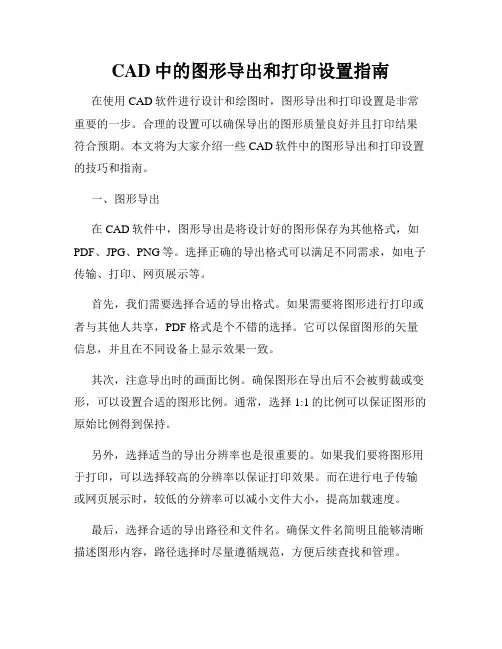

CAD中的图形导出和打印设置指南

CAD中的图形导出和打印设置指南在使用CAD软件进行设计和绘图时，图形导出和打印设置是非常重要的一步。

合理的设置可以确保导出的图形质量良好并且打印结果符合预期。

本文将为大家介绍一些CAD软件中的图形导出和打印设置的技巧和指南。

一、图形导出在CAD软件中，图形导出是将设计好的图形保存为其他格式，如PDF、JPG、PNG等。

选择正确的导出格式可以满足不同需求，如电子传输、打印、网页展示等。

首先，我们需要选择合适的导出格式。

如果需要将图形进行打印或者与其他人共享，PDF格式是个不错的选择。

它可以保留图形的矢量信息，并且在不同设备上显示效果一致。

其次，注意导出时的画面比例。

确保图形在导出后不会被剪裁或变形，可以设置合适的图形比例。

通常，选择1:1的比例可以保证图形的原始比例得到保持。

另外，选择适当的导出分辨率也是很重要的。

如果我们要将图形用于打印，可以选择较高的分辨率以保证打印效果。

而在进行电子传输或网页展示时，较低的分辨率可以减小文件大小，提高加载速度。

最后，选择合适的导出路径和文件名。

确保文件名简明且能够清晰描述图形内容，路径选择时尽量遵循规范，方便后续查找和管理。

二、打印设置在进行CAD图形的打印时，我们需要进行一些设置来确保打印结果与设计一致。

首先，选择合适的打印机和纸张。

根据具体需求选择打印机类型和纸张大小，如A4、A3等。

如果需要打印大幅面图纸，可以选择专业的大幅面打印机。

其次，设置打印尺寸和缩放比例。

在打印设置中，通常可以调整图纸的布局和缩放比例。

我们可以选择合适的纸张和调整打印比例，使图形恰好适应纸张大小，避免图形被裁剪或变形。

另外，选择正确的打印选项也很重要。

一般来说，我们可以选择打印线条、填充色、文字和阴影等元素。

这些选项可以根据具体需求进行设置。

最后，预览和调整打印设置。

在进行最终的打印之前，可以通过预览功能查看打印效果，并进行必要的调整。

确保图形适应纸张、正确地排列，并且打印内容清晰可见。

在CAD中导出清晰的JPG图像的方法

第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop转存为图片格式。

使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。

方法之三：将打印出的CAD图纸，用扫描仪扫描成图片。

使用指数：★★★☆☆具体步骤：（略）自我评价：此法虽显笨，也常有用者(我以前就是这样)。

需要强调的是结果还算比较理想。

第二类:抓图法。

（以屏幕抓图功能为核心，之后保存图片格式）方法之一：键盘特殊功能键[Print Screen Sys Rq]，按键抓图。

导出CAD图纸为其他格式的步骤

导出CAD图纸为其他格式的步骤AutoCAD是一款广泛使用的计算机辅助设计（CAD）软件，它为工程师、设计师和建筑师提供了许多方便的功能和工具。

在完成CAD图纸后，用户常常需要将其导出为其他常见格式，以便与其他人共享或在其他程序中使用。

下面是将CAD图纸导出为其他格式的简单步骤。

步骤1：选择要导出的CAD图纸打开AutoCAD软件，并选择您要导出的CAD图纸。

您可以使用“打开”命令或直接双击要导出的文件。

确保您已经保存和关闭了需要导出的CAD图纸文件。

步骤2：选择导出格式在AutoCAD软件中，点击“文件”菜单，并从下拉菜单中选择“导出”或“另存为”选项，这取决于您使用的AutoCAD版本。

然后，选择适合您需要的格式。

常见的CAD图纸导出格式包括PDF、DWG、DXF等。

步骤3：设置导出选项根据您选择的导出格式，AutoCAD将提供不同的选项供您设置。

例如，如果选择导出为PDF文件，则可以设置页面大小、图纸范围、分辨率等。

如果选择导出为DWG或DXF文件，则可以设置版本、单位、图层等。

根据您的需要，调整这些选项并进行必要的设置。

步骤4：选择导出路径和文件名在设置完导出选项后，点击“浏览”按钮选择您要保存导出文件的路径和文件名。

您可以选择将文件保存到您的计算机硬盘上的特定文件夹中，或者保存到云存储服务中，如Google Drive或Dropbox等。

确保为导出文件选择一个合适的文件名。

步骤5：导出CAD图纸完成导出选项和路径设置后，点击“导出”按钮或“保存”按钮开始导出CAD图纸。

根据图纸的大小和复杂程度，导出过程可能需要一些时间。

请耐心等待导出过程完成。

步骤6：验证导出结果导出过程完成后，您可以验证导出的CAD图纸是否符合您的预期。

如果导出为PDF文件，则使用PDF阅读器打开导出文件，并检查页面大小、内容是否正确。

如果导出为DWG或DXF文件，则可以尝试在其他CAD软件中打开导出文件来验证导出结果。

通俗易懂之AutoCAD图导出为高清图片方法之EPS

通俗易懂之AutoCAD图导出为高清图片方法之——EPS+PS 电脑要求：装有PS。

第一步：打开CAD，添加绘图仪打印机
文件---绘图仪管理器—添加绘图仪向导—下一步—选择Level 1-选择下一步到完成。

添加绘图仪打印机成功。

第二步：打印
打印方法与正常打印方法一样，只需选择打印机Level 1，然后选择打印范围、图纸大小，设置好需要的打印样式，选中打印到文件，打印图片，选择保存的位置、命名。

确定后打印成eps格式的文件。

第三步：使用PS将EPS转化为JPG格式的图片
打开PS软件，然后在PS中打开刚才打印好的EPS文档。

在弹出的对话框中，设置分辨率，分辨率越高越清晰，（一般设置成300），颜色改为RGB（依据你想要的效果修改）。

确定之后，在PS中完成打开，然后直接将文件保存为jpg格式即可（切记选择为JPG格式，很多同学直接另存为就点击OK是不对的，默认的格式是PSD）。

cad2007怎么导出图片

cad2007怎么导出图片
CAD有时候因为工作原因需要转换很多文件格式，那么大家知道cad2007怎么导出图片吗?下面是店铺整理的cad2007怎么导出图片的方法，希望能给大家解答。

cad2007导出图片的方法：
首先打开cad随便画一个图纸。

在实例中就画两个圆好了。

然后点击cad的文件菜单找到输出选项(输出是将cad转存为一些常用格式，我使用的2007不能直接输出为jpg)
在输出文件格式里面我们发现有bmp(位图格式)这也是常见的图片格式。

于是选择该格式。

输出到桌面
在桌面找到该文件，用看图软件打开。

一般看图软件右键就有格式转换功能，能在常见的图片格式之中转换
由上面的方法，马上能让你想到一个简单的方法。

对就是截图。

随意下载一个截图软件。

调整好视图然后截取屏幕就得到图像。

当然这个方法限制在于对于过于复杂图形截图效果不理想。

并不如上面好用。

最后在说说jpgout
首先选定你要打印的对象。

如果线条多就慢慢选定。

比如图像上有两个圆你可以选定只输出一个。

选定之后再命令栏输入jpgout。

就可以另存为了。

之所以有的时候大家用这个命令图像什么都没有是因为没有选定图形。

这个命令是先选定在使用命令的。

CAD中的导入和导出文件格式指南

CAD中的导入和导出文件格式指南CAD软件是设计和绘图的重要工具，广泛应用于建筑、机械、汽车、航空等领域。

在CAD中，导入和导出文件格式的选择对于设计师和工程师来说非常重要。

本文将为您提供CAD中常见的导入和导出文件格式指南。

1. DWG格式（自动CAD绘图文件）：DWG格式是AutoCAD软件的原生文件格式，广泛应用于建筑和工程设计。

几乎所有的CAD软件都支持导入DWG文件。

2.DXF格式（自动CAD交换格式）：DXF是一种与平台无关的CAD文件格式，被广泛应用于CAD软件之间的数据交换。

几乎所有的CAD软件都支持导入DXF文件。

3.IGES格式（初始图形交换规范）：IGES是一种通用的CAD数据交换格式，支持将CAD数据从一个系统传输到另一个系统。

它通常用于将零部件模型从一个CAD软件传输到另一个CAD软件。

5.STEP格式（标准化产品交换）：STEP是一种通用的CAD文件格式，用于在不同的CAD软件之间交换三维模型。

它支持几乎所有的CAD数据，包括几何形状、尺寸和材料信息。

其次，我们将讨论CAD中的导出文件格式。

导出文件格式是将CAD文件保存为其他应用程序能够读取的格式。

1.DWG格式（自动CAD绘图文件）：DWG格式同样也是CAD的常见导出格式，它可以使CAD文件在不同的软件之间互通。

2.DXF格式（自动CAD交换格式）：DXF格式同样也是常见的CAD导出格式，允许将CAD文件保存为与平台无关的格式。

3.PDF格式（便携式文档格式）：PDF是一种通用的文件格式，可以在各种设备和操作系统上查看。

CAD软件通常支持将设计文件导出为PDF格式，以便与其他人共享和查看。

4.JPEG格式（联合图像专家组）：JPEG格式是一种常见的图像格式，可以在各种设备和软件上显示。

这种格式通常用于将CAD图纸导出为图像文件。

5.3DPDF格式（3D便携式文档格式）：3DPDF是一种支持3D模型和图纸的PDF文件格式。

CAD转图片如何批量输出黑色背景JPG文件？

以前的建筑图纸基本上都靠手绘制出来，现在基本上都是使用电脑进行绘制，效率更加高了。

CAD设计师在绘制完成的图纸基本上都是保存dwg格式，虽然方便编辑修改，但是对于图纸的查看确实是非常的难。

所以不少的CAD设计师都会把图纸转成图片jpg格式，这样就方便查看、传输也快。

CAD转图片如何批量输出黑色背景JPG文件？感兴趣或者想学习的小伙伴快来一起看下面的操作：第一步：在我们的电脑桌面上方找到迅捷CAD转换器图标并点击打开运行，之后我们进入到CAD转换器的操作界面中。

点击界面上的添加文件命令，打开需要转换的图纸。

第二步：图纸添加到该界面之后，我们可以点击界面上方的浏览命令，对输出图片jpg格式文件设置说保存路径，以方便图纸转换后进行查找。

第三步：在该界面的左下角找到输出背景，里面有彩色、黑白两种进行选择，我们点击黑白选项。

之后点击添加进来的图纸后边的预览命令，可以对输出的文件先预览一下。

第四步：图纸在在浏览过后，我们找到界面右下角的批量转换并点击，一会就可以完成图纸格式转换。

以上就是小编今天所要分享的全部内容，上边的讲的CAD转图片如何批量输出黑色背景JPG格式都看懂没？不懂之处在自己电脑上操作一遍，希望对大家能够有所帮助！。

cad导出黑白jpg照片的方法

2.在右上方，打印样式表里选择“monchrome.ctb”打印样式，这个样式，他是将文件中所有线条，转成黑白色。选择好以后，确定就可以打印了。看一下效果是不是很清晰啊。
3.为什么有的时候，我们打印出来不清晰呢，我
这时电脑会弹出对话框要求付费或输入验证码你可输入验证码然后点确定就可以正常复制或下载了
cad导出黑白jpg照片的方法
小编知道又很多人打印黑白图纸，总是不清楚，下面店铺把方法都教给大家，一起来学习吧。
cad导出黑白jΒιβλιοθήκη g的方法：1.打开要打印的CAD文件，按“ctrl+P"快捷键，打开“打印”对话框。如图，单击下面的箭头，展开完整版的“打印”对话框。

CAD图片如何才能转换成BMP格式的高清图片

CAD图片如何才能转换成BMP、TIFF、WMF、等多种格式格式的高清图片可能在相关的CAD格式转换中，大家都清楚该怎么把CAD转换成JPG格式的高清大图，其实图片的格式有很多，还有BMP、TIFF、WMF、等多种格式的转换，操作步骤也很简单，下面就教大家如何进行操作吧。

第一步：在桌面上打开一款专业的CAD转换器，没有的可以百度编辑搜索下载。

第二步：开始运行该软件，在CAD转换器的界面中我们找到【CAD转图片】功能属性，然后在相应的文件框中打开CAD图纸文件。

第三步：文件上传之后，在下面的设置中我们点击选择【输出格式】在下列的文件中进行设置即可，选择需要转换的图片格式，还有色彩、页面大小等。

再点击【批量转换】。

第四步：等文件的状态达到100%之后，在软件的右上方找到【输出目录】在指定的文件路径中点击保存文件即可完成转换。

操作就简单完成了，其实可以转换的格式还有很多，三个步骤，只需要简单的设置一下就可以完成了。

小伙伴们可以自己去试试哦。

如何在CAD中导入和导出图像文件

如何在CAD中导入和导出图像文件在CAD软件中，导入和导出图像文件是非常常见的操作。

当我们需要在CAD中使用外部的图像文件时，导入图像文件可以帮助我们将图像文件导入到CAD中进行进一步的编辑和处理；而导出图像文件则可以将我们在CAD中完成的图像导出到其他软件或设备中使用。

本篇教程将介绍如何在CAD中导入和导出图像文件。

导入图像文件：1. 打开CAD软件，并创建一个新的CAD文件。

2. 在CAD界面的插入选项卡中，找到“图像”组中的“导入”命令。

3. 点击“导入”命令后，CAD会弹出一个文件浏览对话框，你可以通过该对话框找到并选择你想要导入的图像文件。

4. 选择图像文件后，点击“打开”按钮，CAD会将选择的图像文件导入到当前的CAD文件中。

5. 导入的图像文件将会显示在CAD界面中，你可以根据需要进行编辑和处理。

导出图像文件：1. 在CAD界面中，打开你想要导出为图像文件的CAD文件。

2. 在CAD界面的“输出”选项卡中，找到“绘图”组中的“图形”命令。

3. 点击“图形”命令后，CAD会弹出一个绘图对话框，你可以通过该对话框设置导出图像的相关参数。

4. 在绘图对话框中，选择你要导出的图像文件格式，如JPEG、PNG或BMP。

5. 根据需要，设置图像的分辨率、大小和其他参数。

6. 确定设置后，点击“确定”按钮，CAD会将当前的CAD文件导出为你所选择的图像文件格式。

7. 导出的图像文件将被保存在你选择的路径中，你可以在其他软件或设备中使用该图像文件。

总结：通过以上步骤，我们可以轻松地在CAD中进行图像文件的导入和导出操作。

导入图像文件可以帮助我们将外部的图像引入到CAD中，以便进行修改和加工；而导出图像文件则可以将我们在CAD中完成的图像保存为常见的图像格式，方便在其他软件或设备中使用。

在实际使用中，我们可以根据需求进行相应的参数设置，以达到最佳的导入和导出效果。

希望本篇教程对您有所帮助，让您更加熟练地使用CAD 软件。

CAD图纸导入与导出方法

CAD图纸导入与导出方法CAD（Computer Aided Design）是一种重要的设计工具，广泛应用于工程、建筑、制造等行业。

在使用CAD软件进行设计时，有时会需要导入和导出图纸以便与其他软件进行协作或者进行数据交换。

本文将介绍一些常用的CAD图纸的导入与导出方法，帮助读者更好地处理CAD设计中的数据转换问题。

1. 导入图纸在CAD软件中导入图纸的方法通常有两种：打开文件和导入文件。

- 打开文件：这是一种最常见的导入图纸的方法。

打开CAD软件后，选择"文件"->"打开"，然后在弹出的对话框中选择要导入的图纸文件，点击"打开"即可。

CAD软件会自动识别文件格式并打开对应的文件。

- 导入文件：有些CAD软件支持导入其他格式的文件，如DXF、DWG等。

要使用此方法导入图纸，选择"文件"->"导入"，然后在对话框中选择要导入的文件格式，再选中要导入的文件，点击"导入"即可。

CAD软件会将所选文件转换为CAD格式后导入。

2. 导出图纸导出图纸是将CAD设计导出为其他格式的文件，通常包括PDF、JPG、PNG等。

导出图纸的方法与导入相似，也分为打开和导出两种方法。

- 打开文件：有些软件支持直接打开CAD图纸文件，无需转换。

打开CAD软件后，选择"文件"->"打开"，然后在对话框中选择要打开的图纸文件，点击"打开"。

CAD软件会自动解析文件并打开对应的图纸。

- 导出文件：要将CAD图纸导出为其他格式的文件，选择"文件"->"导出"，然后在对话框中选择要导出的文件格式，再选择导出的文件位置和名称，点击"导出"即可。

CAD软件会将图纸转换为所选的文件格式并导出。

cad导出jpg不高清怎么解决

cad导出jpg不高清怎么解决
有时候从CAD里面导出来的JPG有点模糊，那么大家知道cad导出jpg不高清怎么解决吗?下面是店铺整理的cad导出jpg不高清怎么解决的方法，希望能给大家解答。

cad导出jpg不高清解决的方法一
1.打开的CAD图，选择文件-打印(也可以用快捷键CTRP+P)，在打印设置中，选择打印机，PublishT oWeb.JPG，文件格式可选JPG格式。

2.然后选择图纸大小，点击打印机后面的“特性”可以自定义图纸大小。

(图纸的大小要根据实际情况自己定义，否则图片导出后看不清楚) 纸张大小PS：A3纸张宽5000px，高度3500px。

可以自己根据实际情况算纸张大小，这样导出来的图片就没有太多留白，可以直接使用了。

有时遇到的实际情况是图片非常宽，高度都是A3的高度3500，我算过后，自己定义的纸张为30000*4000.
导出的图片非常完美。

3.注意事项：
打印范围选择“范围”
打印比例选择“布满图纸”
一般先预览成功然后再点击打印，然后图片就保存成功。

cad导出jpg不高清解决的方法二
1.这种方法，比较简单，对付一下A3.4图差不多，清晰度不是很高，但绝对对截图要好，就是利用CAD自带的打印机。

打印时，选择打印设备，选择cad自带的publishtoweb jpg.pc3打印机，并在下面设置好打印文件路径，打印设置纸就选你需要的，最好是A3.4就行了，太大了，清晰度不够好，点打印就可以了。

CAD中的图像导入与导出步骤

CAD中的图像导入与导出步骤CAD软件作为一种重要的工程设计工具，在设计过程中经常需要引入或导出图像。

本文将介绍CAD中图像的导入和导出步骤，帮助读者能够更好地应用CAD软件进行工程设计。

一、图像导入步骤1. 打开CAD软件，点击菜单栏中的“插入”选项。

插入选项下通常包括多个子选项，如插入图像、插入文本等。

2. 在插入选项中选择“插入图像”，弹出图像插入对话框。

3. 在图像插入对话框中，浏览计算机中存储的图像文件，选中需要导入的图像文件后点击“打开”。

4. 设置图像的插入位置和大小。

可通过拖动鼠标或输入具体数值来确定图像在CAD画布中的位置和大小。

5. 确定图像插入后，点击“确定”按钮即可完成图像的导入。

二、图像导出步骤1. 在CAD软件中打开需要导出的图像。

2. 点击菜单栏中的“文件”选项。

文件选项下通常包括多个子选项，如新建、打开、保存等。

3. 在文件选项中选择“另存为”，弹出文件保存对话框。

4. 在文件保存对话框中，选择保存位置和命名文件。

可选择保存为常见的图片格式，如JPEG、PNG等。

5. 根据需要，选择导出图像的分辨率和质量。

6. 点击“保存”按钮，即可完成图像的导出。

在CAD软件中导入和导出图像的步骤相对简单，但在实际操作中需要注意以下几点：1. 图像导入后，可能会出现与CAD工程的比例不匹配的情况。

此时，可以通过调整图像的尺寸和位置来解决。

2. 导出图像时，要根据需要选择合适的分辨率和质量。

如果图像只用于展示或浏览，可以选择较低的分辨率和较低的质量；如果图像需要进行后续的打印或制作高质量的印刷品，应选择较高的分辨率和较高的质量。

3. 导入和导出的图像文件格式应该是常见的图片格式，以确保在其他软件中能够正常打开和使用。

如果需要与其他软件进行数据交换，还可以选择一些通用的矢量图格式，如SVG。

4. 导入的图像在CAD软件中被视为一个整体，无法对其进行编辑。

如果需要在CAD软件中对图像进行编辑或修改，可以使用CAD软件自身的绘图工具进行绘制或修改。
