推荐一款把JPG图转成CAD图软件
1、软件简介
———————————————————————————————————
WinTopo 是一款将光栅(Raster Image)转换成矢量(Vector)图形的工具。WinTopo
的主要功能是将光栅图像中的单线和多条线转换成相应的矢量图形。此程序可转换扫描

如何将JPG图片转换为DWG格式的CAD文件

技术员二级积分176鲜花0 朵金币155 枚专长无•卖手机咯如何将JPG图片转换为DWG格式的CAD文件?CAD, DWG, JPG, 格式, 文件本帖最后由abcsun1999 于2009-7-21 12:53 编辑经常在论坛里面看到这个问题,以下为本人常用的一个方法,鉴于能力的问题,通常本人只是将一些黑白颜色的图片转换CAD格式的文件(所用软件为PHOTOSHOP/3D MAX2008/CAD 2008)!希望家园里面兄弟姐妹们都出点主意,看看有没有更好的解决办法?下图为给定的JPG图片,需要在CAD中得到该图片的DWG格式文件:收藏分享评分回复引用订阅报告道具TOP2楼abcsun1999发表于2009-7-21 13:06 | 只看该作者一、在PS里面将所给的JPG文件转换为*.AI格式的文件。

1、在PS中打开所给的JPG文件（如下：）技术员二级积分176鲜花0 朵金币155 枚专长无2、通过色彩选择模式选定图中的图形部分（如下：）3、通过路径工具，将选择的范围线转换为路径：（如下）4、将路径输出为AI格式的线形文件：（如下）注意事项：这个过程中所得到的路径的精细程度直接关系到我们后期得到的CAD文件的精确度，因此在这个步骤中，我们在打开图片的时候应尽量让图片大一些，分辨率高一些，以保证所得到的路径文件清晰而精确。

回复引用报告道具TOP技术员二级积分176鲜花0 朵金币155 枚专长无3楼abcsun1999发表于2009-7-21 13:15 | 只看该作者二、在3D当中将AI格式的路径文件转换为DWG格式的CAD文件。

1、打开3D MAX，导入步骤一当中输出的AI格式的文件：选择导入文件的时候一定要先选择导入文件的格式：2、文件导入后样式如下：3、输出DWG格式的文件：选择输出文件的格式，取好输出文件的名字：回复引用报告道具TOP技术员二级积分1764楼abcsun1999发表于2009-7-21 13:26 | 只看该作者本帖最后由abcsun1999 于2009-7-21 13:31 编辑三、在CAD当中查看所得到的DWG格式的文件1、在CAD当中打开所得到的DWG格式文件：鲜花0 朵金币155 枚专长无2、这些图为透视图，这是因为在3D中视点设置不同的缘故造成的，调整视点即可（如下：）然后调整好线形的颜色，得到最终的DWG格式的文件如下：至此，得到所谓的JPG图片转换来的DWG格式文件，个人认为，这种JPG转CAD的方法只是适用一些书法字体或者其他单独色块的处理，如果要想直接把照片之类的东西转换为CAD还是不切实际的！回复引用报告道具TOP。

jpg图片怎么转换为CAD图纸？简单几步教你操作

jpg图片怎么转换为CAD图纸？简单几步教你操作
从事CAD图纸设计的小伙伴平时工作中，经常会遇到各种与CAD 制图相关的问题，大多数都是不同格式之间的转换或添加，比如之前我们经常讲到的PDF文件和CAD图纸之间的转换操作等。

最近有个小伙伴问我，平时在工作中会收到别的同事传输的jpg格式的图纸文件，那么jpg图片怎么转换为CAD图纸呢，下面我们就来分享一下~ 步骤一：首先打开CAD编辑器，在首页左上方点击“文件”然后在展开的列表里点击“打开”按钮，在“打开”弹出窗口中选择我们需要处理的CAD图纸文件添加进来。

步骤二：CAD图纸文件添加进来之后，在菜单栏中点击“编辑器”，然后点击“图像”工具跳出图片窗口。

步骤三：在图片窗口中，点击“路径”选项后的“浏览”按钮，选择要插入的图片并添加。

步骤四：然后点击“选择点”按钮，选择图片插入位置，同时可以根据需要修改图片大小，完成后点击“确定”按钮，图片就成功插入到当前绘画。

步骤五：插入图片后，可以根据需要选择图片对象，然后在软件左侧的“属性”栏中修改图片对象的属性设置。

以上内容就是jpg图片怎么转换为CAD图纸的方法介绍了，看完的小伙伴们都学会了吗？如果还没有学会的小伙伴可以根据步骤操作一遍，希望可以帮到你哦~。

图片转化为dwg格式教程

用R2V软件将图片转化为dwg格式教程用R2V矢量化软件转换为dwg图形的步骤介绍于后。

本文共有9步，将分别上传图片。

第一步，启动r2v软件，打开光栅图文件，如打开毛主席题词《向雷锋同志学习》的图片文件，图片就显示出来。

（图片见第二步）。

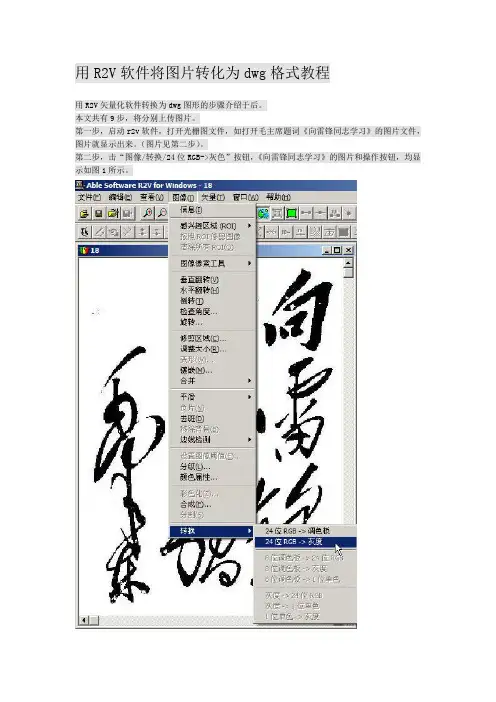

第二步，击“图像/转换/24位RGB->灰色”按钮，《向雷锋同志学习》的图片和操作按钮，均显示如图1所示。

第三步，击“矢量化/自动矢量化”按钮，弹出如图2右下角的矢量化卡，在卡上的“源图像”框中选“CAD 图形”，再选下面的“边界线”。

第四步，这时，击“开始”按钮，就可看到那个题词的每个字，都有绿色线条框住了，如图3所示第五步，击“文件/输出矢量(E)”按钮，出现如图4所示的“另存为”的对话框，框中的“文件名”可自命名，也可默认的图片名，在“保存类型(T)”窗口中选“DXF 文件(*.dxf)”然后击“保存”就完成了矢量化操作第六步，启动AutoCAD，击“打开”按钮，会弹出“选择文件”对话框，在框中“文件名”选择刚才存盘的文件，在“文件类型(T)”中选择“DXF (*.dxf)”格式，如图5所示。

第七步，这时击“打开(O)”按钮，就调到了CAD中，可是因图形太小，一般都见不到，不要着急，请打ZOOM--E命令，就会显示全图了，如图7所示。

第八步，对图中多余的短线条或零星的点删除、修剪或连接等操作，使其连成多段线，成功。

这时，存盘就自动存取为dwg格式的文件了。

第九步，如果你要填充为实体字，一是可执行“面域”命令，二是可执行“拉伸”，就能成为实体字了。

如图8所示。

转自/forum/showthread.php?postid=2889354R2V的下载地址： /soft/24058.htm。

将JPG图片转成CAD线条图形

将JPG图片转成CAD线条图形。

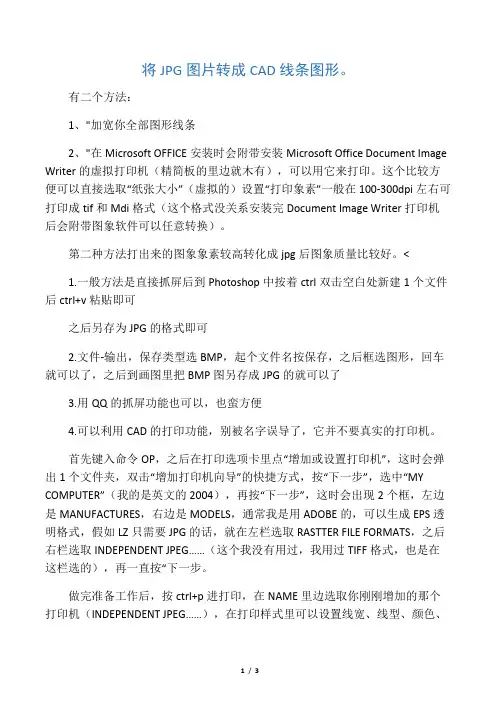

有二个方法：1、"加宽你全部图形线条2、"在Microsoft OFFICE安装时会附带安装Microsoft Office Document Image Writer的虚拟打印机（精简板的里边就木有），可以用它来打印。

这个比较方便可以直接选取“纸张大小”（虚拟的）设置“打印象素”一般在100-300dpi左右可打印成tif和Mdi格式（这个格式没关系安装完Document Image Writer打印机后会附带图象软件可以任意转换）。

第二种方法打出来的图象象素较高转化成jpg后图象质量比较好。

<1.一般方法是直接抓屏后到Photoshop中按着ctrl双击空白处新建1个文件后ctrl+v粘贴即可之后另存为JPG的格式即可2.文件-输出，保存类型选BMP，起个文件名按保存，之后框选图形，回车就可以了，之后到画图里把BMP图另存成JPG的就可以了3.用QQ的抓屏功能也可以，也蛮方便4.可以利用CAD的打印功能，别被名字误导了，它并不要真实的打印机。

首先键入命令OP，之后在打印选项卡里点“增加或设置打印机”，这时会弹出1个文件夹，双击“增加打印机向导”的快捷方式，按“下一步”，选中“MY COMPUTER”（我的是英文的2004），再按“下一步”，这时会出现2个框，左边是MANUFACTURES，右边是MODELS，通常我是用ADOBE的，可以生成EPS透明格式，假如LZ只需要JPG的话，就在左栏选取RASTTER FILE FORMATS，之后右栏选取INDEPENDENT JPEG……（这个我没有用过，我用过TIFF格式，也是在这栏选的），再一直按“下一步。

做完准备工作后，按ctrl+p进打印，在NAME里边选取你刚刚增加的那个打印机（INDEPENDENT JPEG……），在打印样式里可以设置线宽、线型、颜色、深浅等等，最最重要的是，你要确保“打印到文件”前的那个钩是打上的（有些打印机是强制打的），之后选取路径和JPG文件的名字。

Jpg转CAD方法

下面来介绍他的介面及转换方法 :
这就是他的界面
下面讲方法，点击文件→批量处理，你会看到下面这张图：
在添加文件中选择你要转换成CAD格式的图片，当然是JPG了，如果图片一开始是PDF的，可以先用Acdsee转成JPG，添加好了以后，你会在白色的地方看到你加进来的图片，当然可以连续添加，批量添加，然后看上面一排处理之前，细线化，这此都不用设置，当然你如果想效果好，就根据自己的要求设置下，看下文件输出，一定要点一下下面的AutoCAD DXF:这个，然后在文件选项框中就会出现 DXF：-oDXF DXF：-oDXF DXF：-oDXF，然后就点开始处理，他会出现没有找到文件路径，别管他，点确定，它就开始自动处理了。

处理好之后的.dxf的文件就在你图片的同一文件夹中，如果你想改变输出的路径，就在点开始处理前选中将矢量输出的文件放置在此文件夹中，然后点浏览。

是不是很方便，当然我只是介绍了这个软件的最最基本的用法，他的功能很强大，用途也很广，需要一段时间的适应才能学好它用好它
下面我将一张之前是PDF的图纸变为JPG ，再用它转成DXF的效果给大家看下：这是一张PDF的原图：
转成DXF后：
效果不错吧，最重要的是可以编辑了。

教你把JPG图片转成DWG格式

教你把JPG图片转成DWG格式
需要软件:
1.AUTOCAD04以上(我在这个版本和07试过,以前版本没有测试)
2.PHOTOSHOP
3. Illustrator (我用的是CS3,其它版本没试)
方法,
1.首先把JPG图片内多余的地方去掉,然后存为PSD或TIF文件.
(如果是已经分层的PSD或TIF文件,省略上一步
2 用.Illustrator 打开刚才的文件,然后点"实时描幕",
稍后从文件菜单,点:导出
在文件类型选择DWG或DXF
然后在弹出的窗口直接确定就可以.
3.打开CAD,关闭生成的空白文件及打开的文件,点文件菜单当中的修复, 修复刚才生成的DWG文件.
4.然后打开这个文件,用炸开命令,删除里面的填充,就可以编辑了.。

将图片转换成cad的方法步骤详解

将图片转换成cad的方法步骤详解有时候我们看到精美的图形想转换成CAD用来平时做图形当做元素使用，那么我们该如何把那些图片转成CAD格式供我们使用呢?接下来就让小编给您细细道来。

将图片转换成cad的方法一1、将纸质图纸扫描为图片格式。

2、打开Scan2CAD软件，加载光栅文件(找到需要转化的图)。

3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”。

4、在“光栅特效”菜单中选择“光滑”。

5、点击F8开始失量化。

6、失量化结束后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式就可以直接在CAD中打开了。

将图片转换成cad格式的方法二1.在网络搜索一款能转变图片成为CAD格式的软件，因为软件挺多，可以随意下载。

我们这里介绍的是Algolab PtVector 这软件来作为实例。

2.软件说明书：Algolab Photo Vector 提供了强大的位图文件矢量化功能，只需要简单几个步骤便可达到与繁复的矢量图描制工作相同效果。

Algolab Photo Vector 是套自动化的点阵 / 矢量图转换工具，使用者无需做任何特别的设定即可将点阵格式图象转换为矢量格式。

当然，如果有特殊的需求，如需要得到较为精确的矢量格式，Algolab Photo Vector 也提供了进阶设定的功能如修正颜色及线条矢量化的宽容度等，目前可供输入转换的格式包括BMP、JPG 以及PNG，在输出格式的选择上则为 WMF、EMF、DXF以及 AI 等几种，使用者可视需求自行选择。

3.打开软件发现界面很简洁，都是中文常见的几个按钮。

4.点击打开按钮，就是那个黄色文件夹的图标按键，选择一个图片，这里选择一个飞机。

5.飞机进入了Algolab PtVector转变的页面，现在还是老样子，没发生变化。

6.如果选错了，我们可以重新点击这个，重新选择图片。

7.点击这个准备转变的按钮，起跑动作。

8.点击起跑动作的那个按钮后，可以发现图片已经变成了模糊的效果。

jpg图片怎样转成cad格式

jpg图片怎样转成cad格式JPG图片是一种常见的图像格式，通常用于储存照片和其他图片。

而CAD（计算机辅助设计）格式则是一种专业的图形设计格式，用于制作各种工程图纸、产品图纸、建筑设计图纸等。

在某些情况下，我们可能需要将JPG图片转换成CAD格式，以方便后续的修改和处理。

下面我们就来介绍一些常见的转换方法。

一、手动追踪法这是一种比较古老的方法，需要使用CAD软件中的“追踪”工具，手动追踪JPG图片中的每一个线条、弧线和曲线等元素，然后用CAD中相应的工具重新绘制，最终得到一个与原图形相似的CAD图形。

但是这种方法需要大量的时间和精力，且对于复杂的图形可能会出现许多错误和不符合实际的部分，因此并不太适合初学者或人数不多的小团队。

二、使用CAD插件针对JPG转CAD的需求，有些CAD软件提供了特殊的插件来进行转换，如Autodesk的“Raster Design”插件。

该插件具有自动追踪和转换功能，可以高效地将JPG图片转换成CAD格式，且转换的准确度也比手动追踪高得多。

但是需要注意的是，插件通常只适用于特定的CAD软件版本，并且需要单独购买。

三、使用专业的转换工具除了CAD软件自带的插件外，还有一些专业的转换工具可以将JPG图片转换成CAD格式，如“Any DWG to JPG Converter”和“JPG to CAD Converter”等。

这些工具通常提供批量转换功能，可以同时转换多个JPG文件，并且支持输出多种CAD格式，如DWG、DXF等。

使用这些工具的优点是速度快、准确度高，且不需要特定的CAD软件支持。

但需要注意的是，这些工具可能需要付费购买，并且在使用过程中可能会出现一定的兼容性问题。

四、在线转换工具除了以上几种方法外，还可以选择将JPG图片上传至在线转换工具上，如“Zamzar”、“Online Convert”等。

这些工具可以将JPG图片转换成多种格式，包括CAD格式，且可以免费使用。

教你把JPG图片转成DWG格式

选择转换格式为DWG
开始转换并等待完成
选择转换为DWG格式
打开在线工具，选择“文件”中的“打开”选项在弹出的文件选择对话框中，选择需要转换的JPG文件在工具栏中选择“文件”中的“另存为”选项在另存为对话框中，选择DWG格式并点击“保存”按钮
下载转换后的DWG文件
选择转换格式为DWG
打开在线工具，上传JPG文件
打开JPG文件
在弹出的文件选择对话框中，找到并选择需要转换的JPG 文件。
打开软件，选择“文件”菜单，找到并点击“打开”选项。
点击“打开”按钮，将JPG 文件导入到软件中。
接下来，按照软件的提示进行后续操作即可完成转换。
选择转换为DWG格式
使用专业软件进行转换转换前需要备份原文件转换后需要进行文件格式检查可以选择不同的版本进行转换
