如何在CAD中把.dwg文件导出.jpg格式文件

CAD中的三维模型转换和导出方法

CAD中的三维模型转换和导出方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机辅助完成设计任务的技术。

在现代工程设计中，CAD软件被广泛应用于建筑、机械、制造和其他领域。

在使用CAD软件进行设计时，经常需要将三维模型转换和导出到其他文件格式，以便在其他软件中进行进一步的处理或分享给他人。

本文将介绍CAD中的三维模型转换和导出方法。

一、转换格式在CAD软件中，常见的三维模型格式包括STEP、IGES、STL、OBJ等。

这些格式各有特点，适用于不同的应用场景。

下面将介绍如何进行格式转换。

1. STEP格式：STEP是一种通用的三维模型交换格式，多用于CAD软件之间进行模型的互换。

在CAD软件中，选择导出模型时，可以选择"Save As"或"Export"菜单，然后选择STEP格式并保存。

同样，也可以通过选择"Import"菜单，选择STEP格式的文件进行导入。

2. IGES格式：IGES（Initial Graphics Exchange Specification）也是一种通用的三维模型交换格式，常用于CAD软件之间的数据交换。

在CAD软件中，转换为IGES格式的方法类似于转换为STEP格式。

3. STL格式：STL（Stereolithography）格式是一种常用的用于3D打印的文件格式。

在CAD软件中，选择导出模型时，可以选择STL格式并保存。

通常，还可以选择导出精度，以控制模型的细节程度。

4. OBJ格式：OBJ格式是一种常见的三维模型文件格式，广泛应用于游戏开发和虚拟现实等领域。

在CAD软件中，将模型转换为OBJ格式的方法与转换为其他格式类似。

二、导出方法除了格式转换，CAD软件还提供了多种导出方法，以便将三维模型导出到其他软件中进行后续处理或分享给他人。

下面将介绍一些常见的导出方法。

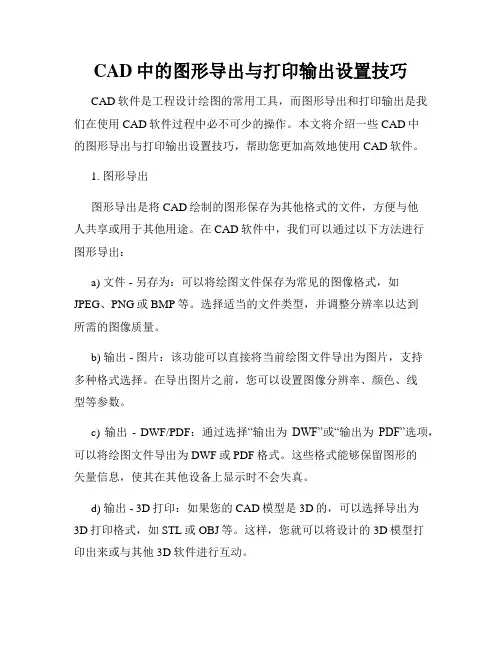

CAD中的图形导出与打印输出设置技巧

CAD中的图形导出与打印输出设置技巧CAD软件是工程设计绘图的常用工具，而图形导出和打印输出是我们在使用CAD软件过程中必不可少的操作。

本文将介绍一些CAD中的图形导出与打印输出设置技巧，帮助您更加高效地使用CAD软件。

1. 图形导出图形导出是将CAD绘制的图形保存为其他格式的文件，方便与他人共享或用于其他用途。

在CAD软件中，我们可以通过以下方法进行图形导出：a) 文件 - 另存为：可以将绘图文件保存为常见的图像格式，如JPEG、PNG或BMP等。

选择适当的文件类型，并调整分辨率以达到所需的图像质量。

b) 输出 - 图片：该功能可以直接将当前绘图文件导出为图片，支持多种格式选择。

在导出图片之前，您可以设置图像分辨率、颜色、线型等参数。

c) 输出- DWF/PDF：通过选择“输出为DWF”或“输出为PDF”选项，可以将绘图文件导出为DWF或PDF格式。

这些格式能够保留图形的矢量信息，使其在其他设备上显示时不会失真。

d) 输出 - 3D打印：如果您的CAD模型是3D的，可以选择导出为3D打印格式，如STL或OBJ等。

这样，您就可以将设计的3D模型打印出来或与其他3D软件进行互动。

2. 打印输出设置打印输出是将CAD绘制的图形通过打印机打印出来，通常用于纸质文件的制作和传递。

以下是一些常见的打印输出设置技巧：a) 页面设置：在打印输出之前，您需要先设置绘图的页面大小和方向。

通过“布局”选项可以调整绘图纸张的大小，并选择纵向或横向排列方式。

b) 打印设置：在打印输出之前，您可以调整打印机的设置，如纸张类型、打印质量和颜色模式等。

根据不同的需求，选择适当的打印机设置可以确保输出的效果符合要求。

c) 图纸范围：您可以选择打印整个绘图或者只打印部分区域。

通过“打印范围”选项可以设定所需的打印范围，以便节省打印纸张和墨水的使用。

d) 图纸比例：根据需要，您可以调整绘图的比例进行打印输出。

选择适当的比例可以确保打印出的图纸符合实际大小，方便测量和使用。

CAD视图导出技巧

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

如何在CAD中将DWG格式转换成PDF或者JPG格式

如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为WMF格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。

（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。

（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。

因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。

3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。

在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。

请继续往下看。

4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。

b.选择“自定义图纸尺寸”——单击“添加”。

选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。

点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。

点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。

5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。

（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。

）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。

如何在CAD中进行导入和导出操作

如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。

在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。

本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。

一、导入操作CAD软件通常支持导入多种不同格式的设计文件。

下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。

要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。

- 浏览并选择要导入的DWG/DXF文件。

- 点击“打开”按钮，CAD软件将会导入选定的文件。

2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。

要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。

- 浏览并选择要导入的图片文件。

- 确定导入选项，如缩放比例、位置等。

- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。

3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。

导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。

二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。

以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。

- 指定导出文件的保存路径和文件名。

- 选择导出选项，如版本、图层、坐标系等。

- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。

2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。

CAD教程图形导出与文件格式转换

CAD教程：图形导出与文件格式转换在CAD领域中，图形导出与文件格式转换是非常重要的技巧之一。

通过合适的导出与转换方式，可以让我们将CAD图形应用到其他软件或平台中，以实现更广泛的应用。

以下将介绍几种常见的CAD图形导出与文件格式转换的方法和技巧。

1. 导出为DXF格式DXF（Drawing Exchange Format）是AutoCAD软件使用的一种常见的交换格式。

它可以向其他CAD软件提供图形数据，同时也可以进行跨平台之间的图形数据交换。

要将CAD图形导出为DXF格式，可以通过以下的步骤进行操作：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DXF文件(*.dxf)”- 点击“保存”按钮，即可将CAD图形导出为DXF格式的文件2. 导出为DWG格式DWG（drawing）格式是AutoCAD软件使用的原生文件格式，是保存CAD图形的首选格式。

如果需要将CAD图形导入到其他CAD软件中进行编辑或观看，可以将CAD图形导出为DWG格式。

以下是导出DWG文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DWG文件(*.dwg)”- 点击“保存”按钮，即可将CAD图形导出为DWG格式的文件3. 导出为PDF格式PDF（Portable Document Format）是一种非常常见的文档格式，可以方便地在不同的平台上进行查看与打印。

如果需要将CAD图形文件分享给其他人或进行打印，可以将CAD图形导出为PDF格式，以下是导出PDF文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“PDF文件(*.pdf)”- 点击“保存”按钮，即可将CAD图形导出为PDF格式的文件4. 转换为图片文件有时候我们需要将CAD图形转换为图片文件，以便插入到演示文稿、网页或其他场景中。

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

如何进行CAD文件的保存和导出

如何进行CAD文件的保存和导出CAD（计算机辅助设计）软件在工程设计、建筑设计和制造业等领域中被广泛使用。

对于使用CAD软件进行设计的用户而言，保存和导出文件是一个必不可少的操作。

本文将介绍如何进行CAD文件的保存和导出，以便用户能够更好地管理和共享设计文件。

1. 保存文件：在CAD软件中，保存文件是最基本的操作之一。

在进行设计工作时，我们应该经常保存文件，以防止数据丢失或系统崩溃。

首先，点击软件界面上的“文件”选项，然后选择“保存”或使用快捷键“Ctrl + S”。

接着，选择文件存储的位置和文件名，并点击“保存”按钮即可。

在保存文件时，我们可以选择不同的文件格式，如DWG、DXF、或者其他与CAD软件兼容的格式。

2. 导出文件：有时，我们需要将CAD文件导出为其他格式，以便与其他软件或人员共享。

常见的导出格式包括PDF、JPEG、PNG等。

首先，选择“文件”选项，然后选择“导出”或“另存为”。

在出现的对话框中，选择所需的导出格式，并指定文件存储位置和文件名。

点击“确定”按钮即可完成导出。

3. 导出为PDF文件：PDF文件是一种非常常用的文件格式，大多数计算机都能够打开并查看。

将CAD文件导出为PDF格式可以方便地共享和传输设计文件。

在进行导出操作时，选择“导出为PDF”选项，然后按照提示设置导出选项，例如页面大小、分辨率和图层显示等。

最后，点击“确定”按钮进行导出。

导出后的PDF文件可以在PDF阅读器中打开，并与他人共享。

4. 导出为图片文件：有时候，我们需要将CAD文件导出为图片文件以供使用。

常见的图片格式包括JPEG、PNG等。

导出为图片可以方便地添加到演示文稿、网页和打印媒体中。

在导出为图片时，选择“导出为图片”选项，然后根据需要设置导出选项，如分辨率、颜色和图层显示等。

最后，点击“确定”完成导出。

5. 导出为其他CAD软件兼容格式：如果需要与其他CAD软件进行互操作，我们可以选择导出为其他CAD软件兼容的格式，如DXF、STEP等。

将CAD图纸导出为其他文件格式的方法

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

CAD文件格式转换方法

CAD文件格式转换方法在设计和工程领域，CAD（Computer-Aided Design，计算机辅助设计）软件是必不可少的工具。

不同的CAD软件通常支持不同的文件格式，因此在与其他人合作或使用不同的CAD软件时，转换CAD文件格式变得非常重要。

下面将介绍几种常用的CAD文件格式转换方法，以帮助您更高效地处理CAD文件。

1. DWG到DXF格式转换DWG（Drawing，AutoCAD绘图）格式是AutoCAD软件的原生文件格式，而DXF（Drawing Exchange Format，绘图交换格式）是一种通用的CAD文件格式，几乎可以在任何CAD软件中打开。

转换DWG 文件到DXF格式非常简单，只需打开AutoCAD软件，点击“文件”菜单，选择“另存为”，在保存类型中选择DXF格式，然后点击保存即可。

2. DWG到PDF格式转换转换DWG文件到PDF格式可以方便地与其他人分享设计文件，因为PDF格式文件在几乎所有平台和设备上都可以打开。

您可以使用AutoCAD软件内置的打印功能将DWG文件转换为PDF格式，只需在打印对话框中选择PDF作为打印机，然后点击打印即可。

3. STEP到IGES格式转换STEP（Standard for the Exchange of Product model data，产品模型数据交换标准）和IGES（Initial Graphics Exchange Specification，图形交换规范）是两种常用的通用CAD文件格式，可以在不同的CAD软件之间互相转换。

为了将STEP文件转换为IGES格式，您可以使用专业的CAD文件转换软件，例如“AnyCAD Exchange3D”，只需打开STEP 文件，选择“另存为”并将文件格式更改为IGES，然后点击保存即可。

4. STL到OBJ格式转换STL（Stereolithography，立体光刻）和OBJ（Object，对象）是用于3D打印和建模的两种常见文件格式。

分享四个AutoCAD图dwg格式转jpg等图片格式的方法

分享四个AutoCAD图dwg格式转jpg等图片格式的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。

使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。

CAD转图片,CAD转JPG一键转换,快速操作

CAD转图片，CAD转JPG一键转换，快速操作文件怎么转换为图片格式？要怎么操作可以将CAD输出为JPG呢？使用怎样的步骤可以快速进行操作呢？这里和你分享详细的操作步骤，迅捷CAD转换器快速帮你操作，一起看看吧。

第一步：第一步需要将迅捷CAD转换器软件安装在电脑上，对于软件的安装打开电脑浏览器搜索迅捷CAD转换器在线，找到官网进行下载安装。

第二步：双击软件就可以将软件打开，进入软件选择CAD转图片功能点击进入，选择完成之后，选择右侧的添加文件点击选择将要进行转换的CAD格式文件进行添加。

第三步:设置转换图片文件的格式为JPG，输出色彩，背景颜色以及其他的属性根据需要进行设置。

第四步：下面进行转换文件存储路径的设置，选择右上角的浏览按钮进行操作，操作完成之后，选择批量转换按钮，即可将CAD输出为图片格式。

简单的四个步骤快速就可以将CAD格式文件转换为图片格式啦，同时上述的操作步骤，同样可以将完成CAD格式其他之间的转换，赶紧试一试吧。

导出CAD图纸为其他格式的步骤

导出CAD图纸为其他格式的步骤AutoCAD是一款广泛使用的计算机辅助设计（CAD）软件，它为工程师、设计师和建筑师提供了许多方便的功能和工具。

在完成CAD图纸后，用户常常需要将其导出为其他常见格式，以便与其他人共享或在其他程序中使用。

下面是将CAD图纸导出为其他格式的简单步骤。

步骤1：选择要导出的CAD图纸打开AutoCAD软件，并选择您要导出的CAD图纸。

您可以使用“打开”命令或直接双击要导出的文件。

确保您已经保存和关闭了需要导出的CAD图纸文件。

步骤2：选择导出格式在AutoCAD软件中，点击“文件”菜单，并从下拉菜单中选择“导出”或“另存为”选项，这取决于您使用的AutoCAD版本。

然后，选择适合您需要的格式。

常见的CAD图纸导出格式包括PDF、DWG、DXF等。

步骤3：设置导出选项根据您选择的导出格式，AutoCAD将提供不同的选项供您设置。

例如，如果选择导出为PDF文件，则可以设置页面大小、图纸范围、分辨率等。

如果选择导出为DWG或DXF文件，则可以设置版本、单位、图层等。

根据您的需要，调整这些选项并进行必要的设置。

步骤4：选择导出路径和文件名在设置完导出选项后，点击“浏览”按钮选择您要保存导出文件的路径和文件名。

您可以选择将文件保存到您的计算机硬盘上的特定文件夹中，或者保存到云存储服务中，如Google Drive或Dropbox等。

确保为导出文件选择一个合适的文件名。

步骤5：导出CAD图纸完成导出选项和路径设置后，点击“导出”按钮或“保存”按钮开始导出CAD图纸。

根据图纸的大小和复杂程度，导出过程可能需要一些时间。

请耐心等待导出过程完成。

步骤6：验证导出结果导出过程完成后，您可以验证导出的CAD图纸是否符合您的预期。

如果导出为PDF文件，则使用PDF阅读器打开导出文件，并检查页面大小、内容是否正确。

如果导出为DWG或DXF文件，则可以尝试在其他CAD软件中打开导出文件来验证导出结果。

cad2007怎么导出图片

cad2007怎么导出图片
CAD有时候因为工作原因需要转换很多文件格式，那么大家知道cad2007怎么导出图片吗?下面是店铺整理的cad2007怎么导出图片的方法，希望能给大家解答。

cad2007导出图片的方法：
首先打开cad随便画一个图纸。

在实例中就画两个圆好了。

然后点击cad的文件菜单找到输出选项(输出是将cad转存为一些常用格式，我使用的2007不能直接输出为jpg)
在输出文件格式里面我们发现有bmp(位图格式)这也是常见的图片格式。

于是选择该格式。

输出到桌面
在桌面找到该文件，用看图软件打开。

一般看图软件右键就有格式转换功能，能在常见的图片格式之中转换
由上面的方法，马上能让你想到一个简单的方法。

对就是截图。

随意下载一个截图软件。

调整好视图然后截取屏幕就得到图像。

当然这个方法限制在于对于过于复杂图形截图效果不理想。

并不如上面好用。

最后在说说jpgout
首先选定你要打印的对象。

如果线条多就慢慢选定。

比如图像上有两个圆你可以选定只输出一个。

选定之后再命令栏输入jpgout。

就可以另存为了。

之所以有的时候大家用这个命令图像什么都没有是因为没有选定图形。

这个命令是先选定在使用命令的。

CAD中的导入和导出文件格式指南

CAD中的导入和导出文件格式指南CAD软件是设计和绘图的重要工具，广泛应用于建筑、机械、汽车、航空等领域。

在CAD中，导入和导出文件格式的选择对于设计师和工程师来说非常重要。

本文将为您提供CAD中常见的导入和导出文件格式指南。

1. DWG格式（自动CAD绘图文件）：DWG格式是AutoCAD软件的原生文件格式，广泛应用于建筑和工程设计。

几乎所有的CAD软件都支持导入DWG文件。

2.DXF格式（自动CAD交换格式）：DXF是一种与平台无关的CAD文件格式，被广泛应用于CAD软件之间的数据交换。

几乎所有的CAD软件都支持导入DXF文件。

3.IGES格式（初始图形交换规范）：IGES是一种通用的CAD数据交换格式，支持将CAD数据从一个系统传输到另一个系统。

它通常用于将零部件模型从一个CAD软件传输到另一个CAD软件。

5.STEP格式（标准化产品交换）：STEP是一种通用的CAD文件格式，用于在不同的CAD软件之间交换三维模型。

它支持几乎所有的CAD数据，包括几何形状、尺寸和材料信息。

其次，我们将讨论CAD中的导出文件格式。

导出文件格式是将CAD文件保存为其他应用程序能够读取的格式。

1.DWG格式（自动CAD绘图文件）：DWG格式同样也是CAD的常见导出格式，它可以使CAD文件在不同的软件之间互通。

2.DXF格式（自动CAD交换格式）：DXF格式同样也是常见的CAD导出格式，允许将CAD文件保存为与平台无关的格式。

3.PDF格式（便携式文档格式）：PDF是一种通用的文件格式，可以在各种设备和操作系统上查看。

CAD软件通常支持将设计文件导出为PDF格式，以便与其他人共享和查看。

4.JPEG格式（联合图像专家组）：JPEG格式是一种常见的图像格式，可以在各种设备和软件上显示。

这种格式通常用于将CAD图纸导出为图像文件。

5.3DPDF格式（3D便携式文档格式）：3DPDF是一种支持3D模型和图纸的PDF文件格式。

CAD快速看图王教程之DWG转JPG格式

CAD快速看图王教程之DWG转JPG格式
将CAD文件转化为JPG图片格式，这个还是比较简单的，使用CAD看图王，无论在手机、电脑还是网页上都可以进行转化，操作简单，使用方便！
先说电脑，在电脑版的CAD软件中进行转化，在CAD软件中打开图纸→点击左上角的logo →选择图片输出→框选需要导出图片的区域→调出图片输出对话框，选择图片格式为JPG→确定，完成，如下图所示：
如果不方便在电脑上操作，手机上也可以，操作也很简单:手机CAD中打开图纸→点击界面
右上角更多（三个点）选择导出→导出图片格式→框选导出的范围→选择存储格式（jpg）→导出，即可完成，如下图所示：
如果没有安装CAD软件，也可以在电脑上直接用网页版进行导出，步骤如下:网页版CAD中
打开图纸→左侧菜单导出图片→格式选择JPG→确定完成。

如下图所示：
CAD软件导出JPG格式还是相对比较简单的，无论是电脑、网页还是手机上均可操作，并且操作简单，方便。

文章来源：浩辰CAD官网CAD教程。

Dwg文件怎样批量转换成JPG图片？

Dwg文件怎样批量转换成JPG图片？
Dwg文件怎样批量转换成为JPG图片？将dwg文件进行转换其实是需要一定的技术的，但是将dwg文件转换成JPG图片也是很有必要的，因为面对不同的人所需要的文件的格式都是不一样的，而很多人经常接触的都是图片形式，所以掌握dwg文件批量转换成JPG 图片也是很有必要的，下面我就和大家说一下转换方法。

想要将dwg文件批量做转换成JPG图片其实也是很简单，只要借助于迅捷CAD编辑器这款软件，就可以快速的将dwg文件批量转换成JPG图片了，想要知道具体的转换方法就接着往下看吧。

1、首先需要打开浏览器下载迅捷CAD编辑器这款软件，找到官网最新版的软件资源下载即可。

2、接着打开安装好的软件，打开之后就可以在出现的界面上依次点击“文件”—“批处理”—“批处理”按钮了，这样就可以进入到新的操作界面了。

3、接着点击界面上的“添加文件”按钮了，想要批量进行转换就可以点击“加入文件
夹”按钮，这样就可以将dwg文件进行添加了。

4、然后进行输出格式的选择，只要找到输出格式并且点击后面的倒三角图形，然后在下拉框中将输出格式选择成为JPG格式就好了。

5、最后点击输出目录后面的浏览按钮选择文件的保存路径，选择好后就可以点击“开始”按钮将dwg文件进行转换了。

以上描述的全部步骤就是将dwg文件转换成JPG图片的方法了，有需要的朋友们赶紧来试试这个方法吧，相信大家肯定会喜欢我介绍的这个方法哦。

CAD图纸导入与导出方法

CAD图纸导入与导出方法CAD（Computer Aided Design）是一种重要的设计工具，广泛应用于工程、建筑、制造等行业。

在使用CAD软件进行设计时，有时会需要导入和导出图纸以便与其他软件进行协作或者进行数据交换。

本文将介绍一些常用的CAD图纸的导入与导出方法，帮助读者更好地处理CAD设计中的数据转换问题。

1. 导入图纸在CAD软件中导入图纸的方法通常有两种：打开文件和导入文件。

- 打开文件：这是一种最常见的导入图纸的方法。

打开CAD软件后，选择"文件"->"打开"，然后在弹出的对话框中选择要导入的图纸文件，点击"打开"即可。

CAD软件会自动识别文件格式并打开对应的文件。

- 导入文件：有些CAD软件支持导入其他格式的文件，如DXF、DWG等。

要使用此方法导入图纸，选择"文件"->"导入"，然后在对话框中选择要导入的文件格式，再选中要导入的文件，点击"导入"即可。

CAD软件会将所选文件转换为CAD格式后导入。

2. 导出图纸导出图纸是将CAD设计导出为其他格式的文件，通常包括PDF、JPG、PNG等。

导出图纸的方法与导入相似，也分为打开和导出两种方法。

- 打开文件：有些软件支持直接打开CAD图纸文件，无需转换。

打开CAD软件后，选择"文件"->"打开"，然后在对话框中选择要打开的图纸文件，点击"打开"。

CAD软件会自动解析文件并打开对应的图纸。

- 导出文件：要将CAD图纸导出为其他格式的文件，选择"文件"->"导出"，然后在对话框中选择要导出的文件格式，再选择导出的文件位置和名称，点击"导出"即可。

CAD软件会将图纸转换为所选的文件格式并导出。

CAD设计中的导出多种文件格式技巧

CAD设计中的导出多种文件格式技巧CAD设计软件常常用于建筑、工程、制造等行业中的设计和绘图工作。

在完成设计后，将文件导出为不同的格式是非常重要的，因为不同的格式适用于不同的用途和需求。

本文将介绍一些CAD设计中导出多种文件格式的技巧，帮助读者更好地运用CAD软件。

1. 导出为PDF格式PDF（Portable Document Format）是一种通用的文件格式，广泛应用于文件共享和打印。

将CAD设计导出为PDF格式可以确保文件在不同设备和操作系统上的一致性展示。

导出为PDF格式的方法通常在CAD软件的“导出”或“打印”选项中。

参数设置方面，可以调整页面大小、比例、图纸或模型的显示方式等。

2. 导出为DWG格式DWG（Drawing）是CAD设计软件AutoCAD的原生文件格式，也是CAD设计中最常用的文件格式之一。

将CAD设计导出为DWG格式可以保留设计中的图层、坐标和对象等信息。

这对于与其他CAD软件或合作伙伴交流和共享设计文件非常有用。

导出为DWG格式的方法通常在CAD软件的“另存为”或“导出”选项中。

3. 导出为DXF格式DXF（Drawing Exchange Format）是一种开放的CAD文件格式，被广泛支持和使用。

与DWG格式相比，DXF格式更加通用，可以在不同的CAD软件之间进行互操作。

将CAD设计导出为DXF格式可以确保设计文件的兼容性和可交换性。

导出为DXF格式的方法通常在CAD软件的“另存为”或“导出”选项中。

4. 导出为STEP格式STEP（Standard for the Exchange of Product model data）是一种通用的3D模型交换格式，适用于不同CAD软件之间的数据交换和共享。

将CAD设计导出为STEP格式可以保留设计中的几何形状、尺寸和属性等信息，方便其他CAD软件进行进一步编辑和使用。

导出为STEP 格式的方法通常在CAD软件的“导出”或“另存为”选项中。
