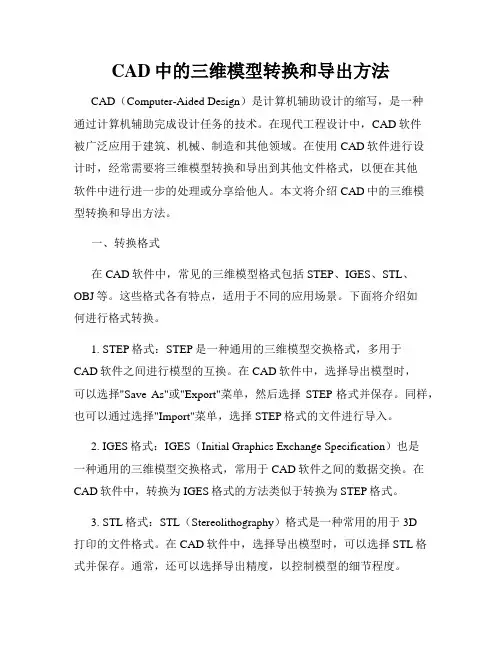

CAD中的三维模型转换和导出方法

CAD中的三维模型转换和导出方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机辅助完成设计任务的技术。

在现代工程设计中，CAD软件被广泛应用于建筑、机械、制造和其他领域。

在使用CAD软件进行设计时，经常需要将三维模型转换和导出到其他文件格式，以便在其他软件中进行进一步的处理或分享给他人。

本文将介绍CAD中的三维模型转换和导出方法。

一、转换格式在CAD软件中，常见的三维模型格式包括STEP、IGES、STL、OBJ等。

这些格式各有特点，适用于不同的应用场景。

下面将介绍如何进行格式转换。

1. STEP格式：STEP是一种通用的三维模型交换格式，多用于CAD软件之间进行模型的互换。

在CAD软件中，选择导出模型时，可以选择"Save As"或"Export"菜单，然后选择STEP格式并保存。

同样，也可以通过选择"Import"菜单，选择STEP格式的文件进行导入。

2. IGES格式：IGES（Initial Graphics Exchange Specification）也是一种通用的三维模型交换格式，常用于CAD软件之间的数据交换。

在CAD软件中，转换为IGES格式的方法类似于转换为STEP格式。

3. STL格式：STL（Stereolithography）格式是一种常用的用于3D打印的文件格式。

在CAD软件中，选择导出模型时，可以选择STL格式并保存。

通常，还可以选择导出精度，以控制模型的细节程度。

4. OBJ格式：OBJ格式是一种常见的三维模型文件格式，广泛应用于游戏开发和虚拟现实等领域。

在CAD软件中，将模型转换为OBJ格式的方法与转换为其他格式类似。

二、导出方法除了格式转换，CAD软件还提供了多种导出方法，以便将三维模型导出到其他软件中进行后续处理或分享给他人。

下面将介绍一些常见的导出方法。

CAD中的导出文件格式选择指南

CAD中的导出文件格式选择指南在CAD软件中，导出文件是非常常见的操作。

导出文件可以让我们将CAD图纸转化为其他格式，以便与其他软件进行交互、分享或打印。

但是，在导出文件时，选择适合的文件格式至关重要。

本文将为大家介绍几种常见的CAD导出文件格式及其应用，帮助大家在导出文件时做出明智的选择。

1. DWG/DXF文件格式DWG（Drawing）和DXF（Drawing Exchange Format）是由AutoCAD开发的两种常用的CAD文件格式。

DWG是AutoCAD的原生文件格式，适用于存储和编辑CAD图纸，在与其他CAD软件进行文件交换时也有较好的兼容性。

DXF是一种中立的CAD文件格式，可用于在不同CAD软件之间传递图形数据。

这两种文件格式通常用于CAD软件内部的文件交换。

2. PDF文件格式PDF（Portable Document Format）是一种独立于操作系统和应用软件的电子文件格式。

将CAD图纸导出为PDF格式可以确保文件在不同设备上的可视性与一致性，并且不会改变图形的样式和布局。

PDF文件易于共享、存档和打印，并且可以在各种计算机和移动设备上进行浏览。

因此，将CAD图纸导出为PDF格式是常见的选择。

3. STL文件格式STL（Standard Tessellation Language）是一种3D模型文件的标准格式。

在CAD软件中，将CAD模型导出为STL文件后，可以在3D打印软件中进一步处理和打印。

STL文件格式将CAD模型转化为由无数小三角形组成的网格模型。

通过选择合适的STL文件导出选项，如设置三角形数量或精度，可以控制3D打印结果的质量和细节。

因此，如果需要进行3D打印，将CAD模型导出为STL文件是必要的。

4. PNG/JPG文件格式对于需要在文档、演示文稿或网页中使用CAD图纸的情况，将CAD图纸导出为图像格式是常见的选择。

PNG（Portable Network Graphics）和JPG（Joint Photographic Experts Group）是常用的图像文件格式。

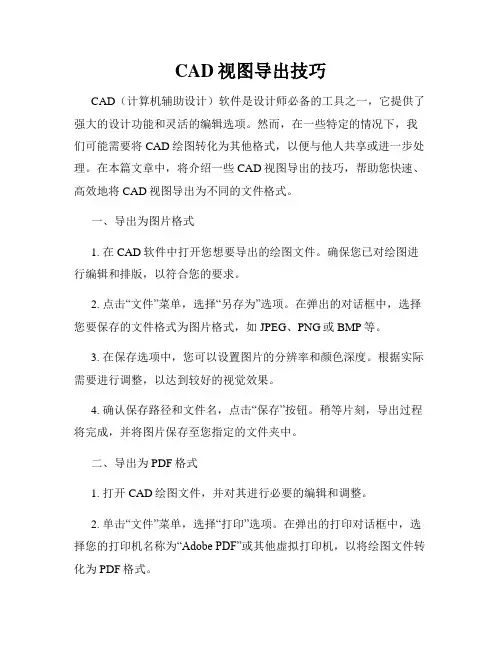

CAD视图导出技巧

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

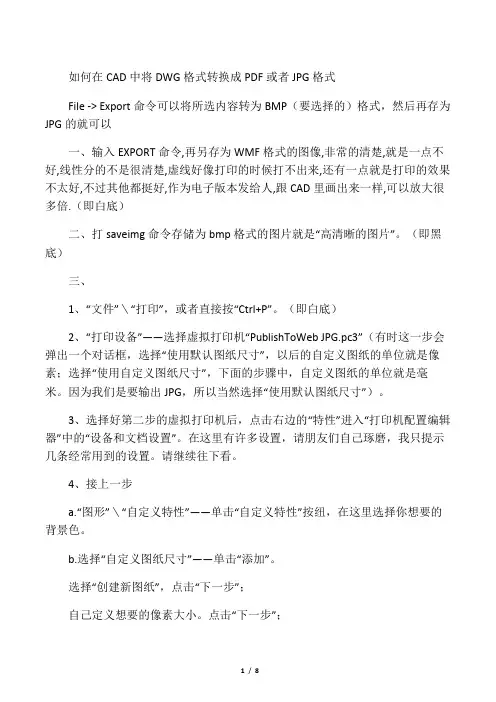

如何在CAD中将DWG格式转换成PDF或者JPG格式

如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为WMF格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。

（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。

（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。

因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。

3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。

在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。

请继续往下看。

4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。

b.选择“自定义图纸尺寸”——单击“添加”。

选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。

点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。

点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。

5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。

（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。

）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。

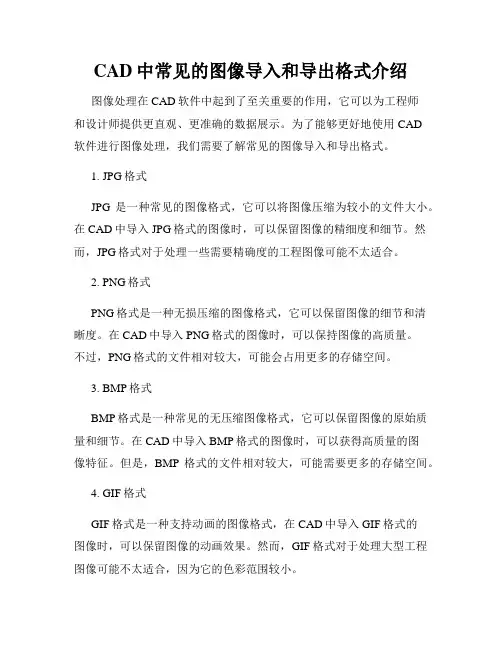

CAD中常见的图像导入和导出格式介绍

CAD中常见的图像导入和导出格式介绍图像处理在CAD软件中起到了至关重要的作用，它可以为工程师和设计师提供更直观、更准确的数据展示。

为了能够更好地使用CAD软件进行图像处理，我们需要了解常见的图像导入和导出格式。

1. JPG格式JPG是一种常见的图像格式，它可以将图像压缩为较小的文件大小。

在CAD中导入JPG格式的图像时，可以保留图像的精细度和细节。

然而，JPG格式对于处理一些需要精确度的工程图像可能不太适合。

2. PNG格式PNG格式是一种无损压缩的图像格式，它可以保留图像的细节和清晰度。

在CAD中导入PNG格式的图像时，可以保持图像的高质量。

不过，PNG格式的文件相对较大，可能会占用更多的存储空间。

3. BMP格式BMP格式是一种常见的无压缩图像格式，它可以保留图像的原始质量和细节。

在CAD中导入BMP格式的图像时，可以获得高质量的图像特征。

但是，BMP格式的文件相对较大，可能需要更多的存储空间。

4. GIF格式GIF格式是一种支持动画的图像格式，在CAD中导入GIF格式的图像时，可以保留图像的动画效果。

然而，GIF格式对于处理大型工程图像可能不太适合，因为它的色彩范围较小。

5. TIFF格式TIFF格式是一种常见的无损压缩图像格式，它可以保留图像的细节和清晰度。

在CAD中导入TIFF格式的图像时，可以获得高质量的图像特征。

然而，TIFF格式的文件相对较大，可能需要更多的存储空间。

6. PDF格式PDF格式是一种通用的文件格式，它可以包含多个页面和矢量图像。

在CAD中导入PDF格式的图像时，可以轻松地处理多页文档和矢量图像，方便与他人共享和协作。

7. DXF格式DXF格式是一种专门用于CAD软件的图像格式，它可以保留图像的矢量信息。

在CAD软件中，可以导入和导出DXF格式的图像，方便与其他CAD软件进行兼容性交互。

8. DWG格式DWG格式是AutoCAD软件的专有格式，它可以包含图像的属性信息和层次结构。

图片如何导入到cad中

图片如何导入到cad中
把图片导入进CAD中是经常要用到的，方法也很简单的，下面店铺告诉大家图片如何导入到cad中，一起来学习吧。

图片导入到cad中的方法：
1.本次我们将以一个建筑平面图作为演示，演示如何用CAD导出jpg格式的清晰图片。

首先我们打开需要导出的cad文件。

2.打开之后，我们可以看到我们的图。

我用的是cad2010版，较前和较后的版本都差不多。

2010版的是点击左上角的红A图标。

3.2010版的是点击左上角的红A图标。

其他版本的一样，只需要找到“打印”这个选钮即可。

选择后会弹出一个“模型打印”对话框，如图所示。

4.此时，我们需要调整一些选项设置，第一个红框不需要设置。

第二个选项设置为jpg打印机(此时可能会蹦出一个小对话框，如图所示，随便选择一个即可，比如我们可以选择第一个)。

5.图纸尺寸处尽量选择较大的数据，以便使导出的图片清晰。

6.打印范围处选择“窗口”，选择你要打印的范围(把图框进去)。

7.点击“确定”。

选择“保存”
8.这样你就可以得到一张清晰的cad的jpg格式图片了。

是不是很简单o(∩_∩)o。

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

将CAD图纸导出为其他文件格式的方法

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

怎样把AutoCAD文件转成高精度JPG格式图片

步骤/方法1. 1用AutoCAD2008打开一个DWG文件，本例子以一个古建亭子为例：2. 2点击菜单-----文件------打印，或者直接按下Ctrl+P 就是打印的快捷键3. 3在弹出打印界面，“打印机/绘图仪”名称选择“PublishToWeb JPG.pc3”一项，如果有弹出图纸尺寸，直接点确定，因为我们要建大尺寸图纸打高精度的图纸。

4. 4然后点击打印机名称后面的“特性”按钮5. 5打开之后，选择“自定义图纸尺寸”，再点击“添加”按钮添加自己想要的图纸尺寸6. 6 弹出添加自定义图纸尺寸窗口，选择“创建新图纸”然后下一步。

7. 7 在“宽度”和“高度”处填写自己想要的尺寸，然后下一步。

8. 8 继续下一步，至完成。

9. 9 回到绘图仪配置编辑器窗口，选择新建的图纸尺寸，然后确定。

10. 10回到打印窗口，在“图纸尺寸”里面选择自己新建的4000*3000尺寸的图纸。

11. 11然后用“打印区域”选择需要打印范围，设置打印比例，以及是否居中打印，以及图形方向，选择“打印样式表”（本篇不对打印样式表做详细说明，后在以后的经验中专门对这个做一篇，因为这个在打印中还是很关键的，可以根据颜色设置线形的粗细），然后点击确定。

12. 12 选择打印出文件的存放路径以及文件名称，点击“保存”开始打印。

13. 13 弹出打印机进度条。

14. 14打印出来的文件，我们来看看属性，4000*3000像素，能满足一般的要求了，当然如果你要更高像素的JPG文件，只要在自定义图纸尺寸里调大就可以了。

15. 15 打开JPG文件看看图纸的精度，一般情况下足够了。

16. 16顺便把全图也发上来给各位看看。

END注意事项∙jpg是最常用的格式，如果需要其他的格子的图片文件，只要在第三步选择自己需要的格式，如果里面没有，可以去绘图仪管理添加自己需要格式的打印机。

∙打印样式表，在这个案例中，我把颜色全部打印中黑色，如果有线形粗细的可以在这个里面设置。

CAD图形怎么导出成JPG格式天正图形导出快捷键

CAD图形怎么导出成JPG格式天正图形导出快捷键
CAD图形导出成JPG格式的方法一
打开要打印的CAD文件，按“ctrl+P"快捷键，打开“打印”对话框。

如图，单击下面的箭头，展开完整版的“打印”对话框。

在右上方，打印样式表里选择“monchrome.ctb”打印样式，这个样式，他是将文件中所有线条，转成黑白色。

选择好以后，确定就可以打印了。

看一下效果是不是很清晰啊。

为什么有的时候，我们打印出来不清晰呢，我看过很多人打印，他们
出的问题主要是打印样式选择是：“graycale.ctb”这个样式是将彩色的
线条转换成灰色。

他是根据颜色亮度转换的，如果颜色很亮，几乎转换成
白色，显然打印出来不清晰了。

CAD图形导出成JPG格式的方法二
选中所有，把Bylayer改成byblock。

打开布局-页面器。

点修改、打印样式选acad.ctb，再点右边的编辑
按钮，选中所有颜色，然后，右边特性按钮，颜色选中黑色。

就是说然后
用打印的方式。

提问应该告知你cad的版本装一个acrobat软件，无法给
详细步骤。

打印的时候注意选择打印样式。

现在imac上没有cad，会有
一个adobepdf的虚拟打印机，各个版本自带的打印样式好像有不一样的
地方，打印成pdf，并设置不同的线型。

CAD中的导入和导出文件格式指南

CAD中的导入和导出文件格式指南CAD软件是一种常用的计算机辅助设计工具，广泛应用于建筑、工程、制造和其他相关领域。

它可以帮助设计师轻松创建和编辑复杂的三维模型。

在使用CAD软件时，导入和导出文件是非常重要的环节。

本文将为您介绍CAD中的导入和导出文件格式指南。

1. 导入文件格式在使用CAD软件时，您可能需要导入不同格式的文件。

以下是常见的导入文件格式：1.1. DXF（Drawing Exchange Format，绘图交换格式）DXF是一种开放格式，由AutoCAD开发，用于在不同CAD软件之间交换图形数据。

它支持2D和3D数据，并广泛用于CAD软件之间的文件交换。

几乎所有的CAD软件都支持DXF格式的导入。

1.2. DWG（Drawing）DWG是AutoCAD的原生文件格式，也是最常用的CAD文件格式之一。

它支持2D和3D数据，并具有较高的兼容性。

许多CAD软件都支持DWG格式的导入。

1.3. STL（Standard Tessellation Language，标准镶嵌语言）STL是一种专门用于三维打印的文件格式，用于描述物体的几何形状。

它将物体分割为许多小三角形，并使用顶点坐标来表示。

许多CAD软件都支持STL格式的导入，以便进行进一步编辑或打印成型。

2. 导出文件格式在CAD软件中完成设计后，您可能需要将文件导出为其他格式以便与他人共享或进一步处理。

以下是常见的导出文件格式：2.1. PDF（Portable Document Format，便携式文档格式）PDF是一种最常用的文件格式之一，它能够以固定格式显示和打印文档，并且可以在不同设备和操作系统上进行查看。

许多CAD软件都支持将绘图导出为PDF格式，以便与他人共享。

2.2. STEP（Standard for the Exchange of Product model data，产品模型数据交换标准）STEP是一种开放的、中立的文件格式，用于在不同CAD软件之间交换三维模型数据。

在CAD中导出清晰的JPG图像的方法

第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop转存为图片格式。

使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。

方法之三：将打印出的CAD图纸，用扫描仪扫描成图片。

使用指数：★★★☆☆具体步骤：（略）自我评价：此法虽显笨，也常有用者(我以前就是这样)。

需要强调的是结果还算比较理想。

第二类:抓图法。

（以屏幕抓图功能为核心，之后保存图片格式）方法之一：键盘特殊功能键[Print Screen Sys Rq]，按键抓图。

分享四个AutoCAD图dwg格式转jpg等图片格式的方法

分享四个AutoCAD图dwg格式转jpg等图片格式的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。

CAD图纸的“常用的输出格式” 工程

CAD图纸的“常用的输出格式” 工程
在CAD的使用过程中必不可少的就会碰到图纸的存储、与其他软件的对接、与其他工程师的交流等问题，
DWG格式：
DWG格式是我们最常用的，只要用于图纸的保存、交流。

很多人认为DWG格式是AUTOCAD的专属格式，其实不然。

DWG格式是属于欧洲OPEN组织所颁发的格式，只要是这个组织的核心会员之一就可的使用这个格式。

DWG格式使用非常广泛，所以大家都清楚，我就不用多说了。

本文主要讲下PDF和JPG格式。

PDF格式：
除了DWG格式以外，用到最多的就是PDF格式了。

在CAD使用中会碰到一些图纸不想让别人去修改、使用我们的图纸，这样的情况下给别人DWG 格式很明显就是不适宜的，
选择完成后，进行打印到文件，软件就会打印一张PDF格式的图纸到我们的电脑中了。

除了这种方式以外还可以直接输出PDF格式的文件。

具体操作如下：文件-----输出----选择PDF格式输出。

JPG格式：
在CAD中JPG格式相对就要少很多了，但是对其他软件的连接中可能就需要用到JPG格式，比方转换到photoshop软件中。

而对于JPG 格式也可以直接选择JPG打印机就好了。

模板,内容仅供参考。

CAD图纸导出与打印格式设置教程

CAD图纸导出与打印格式设置教程一、CAD图纸导出在使用CAD软件进行绘图时，有时候需要将图纸导出为其他格式，比如PDF、JPEG等。

下面，我将介绍一下如何实现CAD图纸的导出。

1. 打开CAD软件，在绘制完成的图纸上点击“文件”菜单，然后选择“导出”。

2. 在弹出的导出对话框中，选择你希望导出的文件格式，比如PDF、JPEG等，然后点击“确定”。

3. 在保存对话框中，选择保存的路径和文件名，并点击“保存”。

4. 等待导出过程完成，导出的文件将保存在你选择的路径中。

二、CAD图纸打印格式设置在打印CAD图纸之前，我们需要进行一些格式的设置，以确保打印出的图纸符合我们的要求。

下面，我将介绍一下CAD图纸打印格式设置的步骤。

1. 在CAD软件中，点击“文件”菜单，然后选择“打印”或按下快捷键“Ctrl+P”。

2. 在打印对话框中，选择你希望打印的打印机，并点击“打印设置”。

3. 在打印设置对话框中，我们可以进行一些常见的设置，比如纸张的大小、打印的比例、打印的方向等。

- 纸张大小：选择与你要打印的图纸尺寸相匹配的纸张大小。

通常，CAD软件会自动根据图纸的大小设置默认的纸张大小。

- 比例：选择合适的比例，保证打印出的图纸符合实际要求。

可以根据需要选择固定比例或者指定一个自定义比例。

- 方向：根据图纸的布局，选择打印的方向，比如纵向或横向。

- 其他设置：根据需要进行其他的打印设置，比如图形的颜色、线型的显示等。

4. 设置完成后，点击“确定”返回到打印对话框。

5. 在打印对话框中，选择打印的份数和范围。

可以选择打印全部页面还是只打印选定的页面。

6. 点击“打印”开始打印过程。

请注意，确保你的打印机已正确连接，并且有足够的打印纸和墨盒。

以上就是CAD图纸导出与打印格式设置的教程。

希望对大家有所帮助。

通过导出和设置打印格式，我们可以方便地将CAD图纸保存为不同格式的文件，并打印出满足需求的纸质图纸。

使用这些功能，可以提高我们的工作效率，并方便与他人进行图纸交流与共享。

CAD打印成JPG格式详解

CAD打印成JPG格式详解1.选择JPG打印样式
2.添加A3图纸，一般设置成（42x29.7）x100像素就很清楚了。

3.选择刚刚创建的A3 图纸；
4.选择acad打印样式，进入详细设置
选中全部颜色，如果要黑白打印在右侧颜色选项中选择“黑”，并将线宽设置成0.2000
选择墙体的颜色（以多少号线区分），单独设置墙厚，可选择0.650；在选择窗线的颜色，可设置成0.050，以此类推，
一般只有标注线、墙体线、窗线、填充线、轴线几种线区分，所以绘图时颜色要区分开，窗户线最细。

设置完成后保存并关闭。

5.按窗口打印，框选出打印图纸图框，并打印预览。

根据预览情况可再重新设置线宽，最后打印成JPG格式保存。

CAD导出JPG清晰大图方法

1、打开要导出的CAD图形；
2、点打印，在跳出对话中(附件中图1)，
在打印机/绘图仪，名称下拉列表中选择PublishToWeb JPG.pc3；(附件中图2)，
3、在图纸尺寸下拉列表中选择：最大的那个像素(我的是2480.50X3508.00像素)，可能和你的打印机有关系；
4、在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口(附件中图3)，然后用鼠标框选你要导出的图形范围；
5、在打印偏移中勾选上居中打印，(附件中图4)；
6、在打印比例中勾选上布满图纸，(附件中图5)；
7、点确定，跳出浏览打印文件对话框，(附件中图6)；
8、保存于你要的文件路径(只要你能找的到就行)，
9、打开你刚才保存的文件，看是不是你所要的JPG文件？
10、如果还是够清晰，可以在第1步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)，(附件中图7)；
11、然后重复2-9步骤，分块保存；
12、打开Photoshop，把分别保存的各块导出图拼合在一起就可以了。
