自来水厂工艺流程概述_自来水厂工艺流程图

合集下载

自来水厂工艺流程介绍

自来水厂工艺流程介绍

自来水厂工艺流程介绍
自来水厂工艺流程介绍
自来水厂工艺流程介绍
自来水厂是为了给人们提供安全、卫生的自来水而建立的,其工艺流程主要分为以下几个步骤:
1.预处理:自来水厂的进水主要来自河流、湖泊等自然水源,在进入自来水厂之前需要经过混凝、絮凝、沉淀等过程去除悬浮物、泥沙等杂质。

2.过滤:经过预处理后的水还需通过过滤器进行二次过滤,去除微小颗粒、胶体物质和细菌等。

3.加药:过滤后的水需要添加药剂,如氯化铁、氯气等,以消毒和除臭。

4.沉淀和过滤:药剂添加后,水需要在沉淀池内停留一段时间,让其沉淀和去除混浊物质。

再经过三级过滤,去除细菌和有机物。

5.调节水质:经过以上步骤后,水的pH值通常会偏高或偏低,需要对水进行调节,以确保水的健康和安全。

6.送水:经过以上步骤处理后的水通过管道输送到居民区、学校、工厂等场所供人们使用。

以上是自来水厂的工艺流程介绍,通过这些步骤的处理,自来水可达到国家标准,为人们提供安全、干净的自来水。

- 1 -。

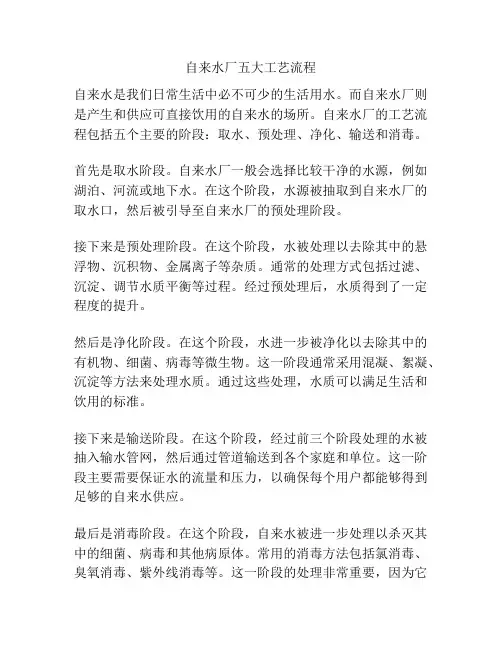

自来水厂五大工艺流程

自来水厂五大工艺流程

自来水厂五大工艺流程
自来水是我们日常生活中必不可少的生活用水。

而自来水厂则是产生和供应可直接饮用的自来水的场所。

自来水厂的工艺流程包括五个主要的阶段:取水、预处理、净化、输送和消毒。

首先是取水阶段。

自来水厂一般会选择比较干净的水源,例如湖泊、河流或地下水。

在这个阶段,水源被抽取到自来水厂的取水口,然后被引导至自来水厂的预处理阶段。

接下来是预处理阶段。

在这个阶段,水被处理以去除其中的悬浮物、沉积物、金属离子等杂质。

通常的处理方式包括过滤、沉淀、调节水质平衡等过程。

经过预处理后,水质得到了一定程度的提升。

然后是净化阶段。

在这个阶段,水进一步被净化以去除其中的有机物、细菌、病毒等微生物。

这一阶段通常采用混凝、絮凝、沉淀等方法来处理水质。

通过这些处理,水质可以满足生活和饮用的标准。

接下来是输送阶段。

在这个阶段,经过前三个阶段处理的水被抽入输水管网,然后通过管道输送到各个家庭和单位。

这一阶段主要需要保证水的流量和压力,以确保每个用户都能够得到足够的自来水供应。

最后是消毒阶段。

在这个阶段,自来水被进一步处理以杀灭其中的细菌、病毒和其他病原体。

常用的消毒方法包括氯消毒、臭氧消毒、紫外线消毒等。

这一阶段的处理非常重要,因为它
可以最大程度保障自来水的卫生安全。

综上所述,自来水厂的五大工艺流程分别是取水、预处理、净化、输送和消毒。

这些工艺流程确保了自来水质量的提升和安全性的保障,使我们能够随时随地获得清洁可口的自来水。

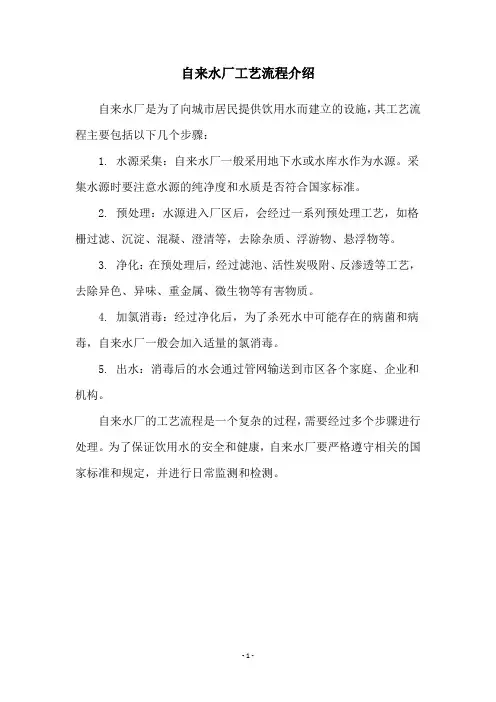

自来水厂工艺流程介绍

自来水厂工艺流程介绍

自来水厂工艺流程介绍
自来水厂是为了向城市居民提供饮用水而建立的设施,其工艺流程主要包括以下几个步骤:
1. 水源采集:自来水厂一般采用地下水或水库水作为水源。

采集水源时要注意水源的纯净度和水质是否符合国家标准。

2. 预处理:水源进入厂区后,会经过一系列预处理工艺,如格栅过滤、沉淀、混凝、澄清等,去除杂质、浮游物、悬浮物等。

3. 净化:在预处理后,经过滤池、活性炭吸附、反渗透等工艺,去除异色、异味、重金属、微生物等有害物质。

4. 加氯消毒:经过净化后,为了杀死水中可能存在的病菌和病毒,自来水厂一般会加入适量的氯消毒。

5. 出水:消毒后的水会通过管网输送到市区各个家庭、企业和机构。

自来水厂的工艺流程是一个复杂的过程,需要经过多个步骤进行处理。

为了保证饮用水的安全和健康,自来水厂要严格遵守相关的国家标准和规定,并进行日常监测和检测。

- 1 -。

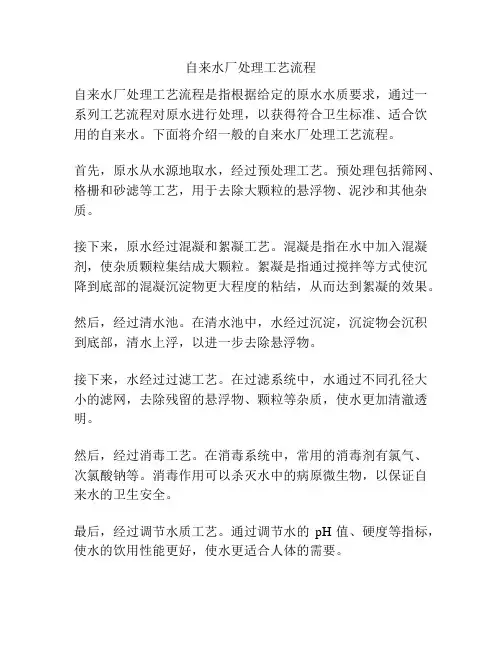

自来水厂处理工艺流程

自来水厂处理工艺流程

自来水厂处理工艺流程自来水厂处理工艺流程是指根据给定的原水水质要求,通过一系列工艺流程对原水进行处理,以获得符合卫生标准、适合饮用的自来水。

下面将介绍一般的自来水厂处理工艺流程。

首先,原水从水源地取水,经过预处理工艺。

预处理包括筛网、格栅和砂滤等工艺,用于去除大颗粒的悬浮物、泥沙和其他杂质。

接下来,原水经过混凝和絮凝工艺。

混凝是指在水中加入混凝剂,使杂质颗粒集结成大颗粒。

絮凝是指通过搅拌等方式使沉降到底部的混凝沉淀物更大程度的粘结,从而达到絮凝的效果。

然后,经过清水池。

在清水池中,水经过沉淀,沉淀物会沉积到底部,清水上浮,以进一步去除悬浮物。

接下来,水经过过滤工艺。

在过滤系统中,水通过不同孔径大小的滤网,去除残留的悬浮物、颗粒等杂质,使水更加清澈透明。

然后,经过消毒工艺。

在消毒系统中,常用的消毒剂有氯气、次氯酸钠等。

消毒作用可以杀灭水中的病原微生物,以保证自来水的卫生安全。

最后,经过调节水质工艺。

通过调节水的pH值、硬度等指标,使水的饮用性能更好,使水更适合人体的需要。

在整个处理工艺过程中,需要经过各种设备的支持和运行,常见的设备有筛网、格栅、搅拌器、砂滤器、清水池、过滤器、消毒设备等。

而这些设备的运行则需要一套完善的自动化控制系统,以保证处理工艺的稳定性和安全性。

除了上述介绍的基本处理工艺流程,不同地区和水质要求可能还会有其他的工艺环节。

例如,一些地区可能需要加入除铁除锰等工艺来处理水中的铁锰等物质。

此外,随着科技的发展,一些自来水厂还可引入膜分离、反渗透等高级处理技术,以进一步提高水质。

总的来说,自来水厂处理工艺流程是一个复杂而又重要的过程,通过对原水的预处理、混凝絮凝、清水池、过滤、消毒和水质调节等工艺,使原水转变为清洁的自来水,并且达到符合卫生标准的饮用水质量。

这一过程的顺利进行,对保障人们的生活饮用水安全起到了至关重要的作用。

自来水厂五大工艺流程

自来水厂五大工艺流程

自来水厂五大工艺流程自来水厂是城市供水系统中的重要组成部分,其工艺流程的稳定运行对保障城市居民的日常生活用水至关重要。

自来水厂的工艺流程一般包括原水处理、预处理、混凝沉淀、过滤消毒和配水五大环节。

下面将详细介绍自来水厂的五大工艺流程。

首先是原水处理环节。

原水处理是自来水厂生产过程中的第一道工序,主要是对水源进行初步处理,去除水中的浮游物、悬浮物、泥沙等杂质。

原水处理一般包括过水、格栅、除砂器等工艺设备,通过这些设备可以有效去除水中的大颗粒杂质,为后续工艺流程提供清洁的水源。

其次是预处理环节。

预处理是指对原水进行初步的除污染物处理,包括除铁、除锰、除氨等工艺。

预处理工艺的主要目的是去除水中的有机物、无机物、微生物等污染物,提高水质的稳定性和安全性。

第三是混凝沉淀环节。

混凝沉淀是自来水厂中的重要工艺环节,通过加入混凝剂使水中的悬浮物和胶体颗粒凝聚成较大的团簇,然后通过沉淀槽等设备将其沉降下来。

这一过程可以有效去除水中的浑浊物质,提高水质的澄清度。

接下来是过滤消毒环节。

过滤消毒是自来水厂中的关键工艺环节,主要是通过过滤器将水中的微小颗粒和有机物进一步去除,然后通过加入消毒剂对水进行消毒处理,杀灭水中的细菌、病毒等病原微生物,确保水质的安全卫生。

最后是配水环节。

配水是指将经过处理的水通过管网输送到用户手中,这一环节需要对水质进行再次监测,确保水质符合国家相关标准,同时需要合理调节水厂的产水量,保障城市居民的日常用水需求。

总体来说,自来水厂的五大工艺流程是一个系统工程,各个环节相互配合,共同保障城市居民的饮用水安全。

在实际生产中,自来水厂需要严格按照相关标准和规定进行操作,确保工艺流程的稳定运行,为城市居民提供清洁、安全的饮用水。

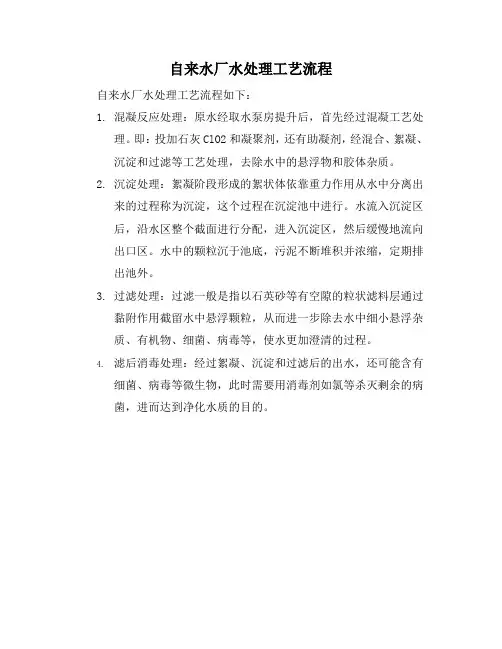

自来水厂水处理工艺流程

自来水厂水处理工艺流程

自来水厂水处理工艺流程
自来水厂水处理工艺流程如下:
1.混凝反应处理:原水经取水泵房提升后,首先经过混凝工艺处
理。

即:投加石灰ClO2和凝聚剂,还有助凝剂,经混合、絮凝、沉淀和过滤等工艺处理,去除水中的悬浮物和胶体杂质。

2.沉淀处理:絮凝阶段形成的絮状体依靠重力作用从水中分离出
来的过程称为沉淀,这个过程在沉淀池中进行。

水流入沉淀区后,沿水区整个截面进行分配,进入沉淀区,然后缓慢地流向出口区。

水中的颗粒沉于池底,污泥不断堆积并浓缩,定期排出池外。

3.过滤处理:过滤一般是指以石英砂等有空隙的粒状滤料层通过
黏附作用截留水中悬浮颗粒,从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等,使水更加澄清的过程。

4.滤后消毒处理:经过絮凝、沉淀和过滤后的出水,还可能含有
细菌、病毒等微生物,此时需要用消毒剂如氯等杀灭剩余的病菌,进而达到净化水质的目的。

自来水厂处理工艺介绍(李秀琴)ppt课件

自来水厂处理工艺介绍(李秀琴)ppt课件
密实,处理低温或
低浊度水的效果优
半透明绿色结晶 体
于硫酸铝。 絮凝效果好
使用危险性较高, 确保无毒方可使用
聚合硫酸铁(PFS)
聚合氯化铁(PFC)(尚 未使用)
【Fe2(OH)n(SO4)3-n/2】m 【Fe2(OH)nCl6-n】m
淡黄色粉状固体 具有优良的混凝效
褐色或黑褐色透明 液体
果,腐蚀性小于三 氯化铁
提升泵房
输配水管网
用户
云南博世科环保科技有限责任公司
Yunnan Bossco Environmental Technology Co., Ltd
拥有核心技术的综合环境服务提供商
一、确定设计用水量
工艺选择前的准备
Turning Science into Reality
1、设计供水量组成部分:
◆综合生活用水(包括居民生活用水和公共建筑用水);
过滤:沉淀后 的水,通过一 层或几层粒状 滤料让水中残 余的细菌和悬 浮杂质进一步 截留分离出来 的方法。
Turning Science into Reality
由于每座供水厂 的供水能力与水 厂总平面布局不 同,水厂清水池 的数量,容量, 平面尺寸,深度 以及结构类型不 同,但其施工方 法与要求是相通 和类似的。
序号
混合设备
优点
缺点
适用范围
当采用三氯化铁作为混凝剂 适用于大、中、小型水
1
水泵汇合
效果好,不需另建混合设施 时,若投加量过大,药剂对 厂;当取水泵房据水厂
节省动力
水泵叶轮具有一定的腐蚀作 处理构筑物较远时,不

宜采用水泵混合。
2
管式混合
混合效果好、构造简单、安 水头损失较大,管内水头损 适用于大、中、小型水

自来水厂五大工艺流程

自来水厂五大工艺流程

自来水厂五大工艺流程自来水是人类生活中不可或缺的资源,而自来水厂是生产和供应自来水的重要基地。

自来水厂通过一系列的工艺流程,将原水经过处理和净化,最终转化为可以直接饮用的自来水。

下面将介绍自来水厂的五大工艺流程。

第一大工艺流程是原水处理。

原水可以是自然水源,如河流、湖泊或地下水,也可以是污水处理后的再生水。

原水处理的目的是去除原水中的杂质、微生物和有害物质,以净化水质。

原水处理包括预处理和初级处理两个阶段。

预处理主要是去除原水中的大颗粒杂质,如泥沙、悬浮物和有机物;初级处理则是通过物理、化学或生物方法去除水中的微生物和有害物质,如过滤、沉淀、氧化和消毒等。

第二大工艺流程是絮凝沉淀。

在原水处理后,水中仍然会存在一些微小的悬浮颗粒和胶体物质,这些物质会使水浑浊不清。

絮凝沉淀工艺通过添加絮凝剂和混凝剂,促使悬浮颗粒和胶体物质凝聚成较大的团簇,然后沉降到水底,从而达到去除浑浊物质的目的。

常用的絮凝剂有氯化铁、硫酸铝等,常用的混凝剂有氢氧化钙、氢氧化铝等。

第三大工艺流程是过滤。

经过絮凝沉淀后的水仍然会含有一些微小的颗粒物质和有机物质,为了进一步净化水质,需要进行过滤处理。

过滤工艺通过将水通过多层不同粒径的过滤介质,如石英砂、活性炭和滤膜等,去除水中的微小颗粒物质和有机物质,使水变得清澈透明。

第四大工艺流程是消毒。

经过原水处理、絮凝沉淀和过滤后的水质已经相对清洁,但仍然可能存在微生物和病原体。

为了确保自来水的卫生安全,需要对水进行消毒处理。

常用的消毒方法有氯气消毒、臭氧消毒、紫外线消毒和臭氧消毒等,这些方法可以有效杀灭水中的细菌、病毒和寄生虫,保证自来水的卫生安全。

第五大工艺流程是配水输送。

经过原水处理、絮凝沉淀、过滤和消毒后的水质已经可以直接饮用,但为了保证自来水的水质在输送过程中不受污染,需要进行配水输送工艺。

配水输送主要包括水塔、水管和泵站等设施,通过这些设施将处理后的自来水输送到用户家中,以满足人们的生活和生产用水需求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

自来水厂工艺流程概述自来水厂工艺流程图
现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此,我组成员先到自来水厂参观采访,了解自来水的生产过程。

1、自来水是如何生产的?
众所周知,由于自然因素和人为因素,原水里含有各种各样的杂质。

从给水处理角度考虑,这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分,使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺,它包括混合、反应、沉淀、过滤及消毒几个过程。

(1)混凝反应处理
原水经取水泵房提升后,首先经过混凝工艺处理,即:
原水 + 水处理剂→混合→反应→矾花水
自药剂与水均匀混合起直到大颗粒絮凝体形成为止,整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知,投入药剂后水中存在电离出来的铝离子,它与水分子存在以下的可逆反应:
Al3+ + 3H2O ←→ Al(OH)3 + 3H+
氢氧化铝具有吸附作用,可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结,再被吸附架桥,从而形成较大的絮粒,以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌,使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池,进入净水第二阶段。

(2)沉淀处理
混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀,这个过程在沉淀池中进行。

水流入沉淀区后,沿水区整个截面进行分配,进入沉淀区,然后缓慢地流向出口区。

水中的颗粒沉于池底,污泥不断堆积并浓缩,定期排出池外。

(3)过滤处理
过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒,从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等,使水澄清的过程。

(4)滤后消毒处理
水经过滤后,浊度进一步降低,同时亦使残留细菌、病毒等失去浑浊物保护或依附,为滤后消毒创造良好条件。

消毒并非把微生物全部消灭,只要求消灭致病微生物。

虽然水经混凝、沉淀和过滤,可以除去大多数细菌和病毒,但消毒则起了保证饮用达到饮用水细菌学指标的作用,同时它使城市水管末梢保持一定余氯量,以控制细菌繁殖且预防污染。

消毒的加氯量(液氯)在1.0-2.5g/m3之间。

主要是通过氯与水反应生成的次氯酸在细菌内部起氧化作用,破坏细菌的酶系统而使细菌死亡。

消毒后的水由清水池经送水泵房提升达到一定的水压,在通过输、配水管网送给千家万户。

2、自来水是否含有有害人体健康的物质?
由以上自来水的生产过程,可见河水中原有的种种悬浮颗粒及胶体物质已在混凝过程中分离。

而原水中的致病微生物也已在滤后消毒处理过程中被消灭。

因此,在自来水生产过程中已把原水含有的有害人体健康物质去除掉。

那么,生产过程中所加入的药剂呢?在去除水中原有杂质的过程中不免地加入了新的杂质。

这些新的杂质是否会危害到我们的健康呢?
在混凝过程中所加入的水处理剂,一般情况下都与原水的悬浮颗粒及胶体一起沉淀开来,从而不影响水出厂时的质量。

那么,就只剩下氯气了。

氯气消毒法是生产自来水的最后一个环节。

往水里加氯气经反应后即可把水输送到市民家庭使用。

如此,氯气是否会危害到我们的健康呢?
以下我们来重点研究氯气。

氯气(Cl2)是一种黄绿色有刺激性气味的气体,能溶于水,常温下1体积水能溶解2体积氯气。

在相同条件下,氯气比同体积的空气重,标准状况下,它的密度3.214g/L。

氯气容易液化,当压强为101.3kPa,冷却到-34.6℃,气态的氯就变成黄色油状的液态氯。

液态氯继续冷却到-101℃,就变成了固态氯。


气是一种有毒物质,对人体有强烈的刺激性,吸入少量氯气会刺激鼻腔和喉头粘膜,并引起胸痛和咳嗽;吸入较多氯气会窒息致死。

把氯气加入水中,会发生以下反应:
Cl2 + H2O = HCl + HClO
因为消毒过程中氯气用量很小(一般在1L水中仅通入约0.005g氯气),可以说只要出厂的自来水符合正常的国家标准,在自来水中的投入的氯气会完全与水反应生成其他物质,故可认为出厂的水中不含Cl2。

上文所谓的"使城市水管末梢保持一定余氯量",实际上应是指氯元素,而不是氯气。

然而,虽然氯气已完全反应,却有其他物质生成。

我们先来看次氯酸。

次氯酸(HClO)具有强氧化性,因此具有很强的杀菌消毒能力,是常用的消毒剂。

次氯酸是一种弱酸,很不稳定,在光照条件下易发生以下反应:
2HClO = 2HCl + O2↑
如此,水中有可能含有的杂质就只剩HCl了。

氯化氢(HCl)是无色而有刺激性气味的气体,它的密度比空气大,约为空气的1.26倍。

氯化氢极易溶于水(0℃时,1体积水大约能溶解500体积的氯化氢)。

氯化氢的水溶液叫氢氯酸,俗称盐酸,是一种强酸,具有强的氧化性及腐蚀性。

由以上的方程式,根据氯原子守恒,可知一定物质的量的氯气与水反应后最终生成的氯化氢的物质的量是原来氯气的两倍。

由于在生产水的过程中使用的氯气的量很少,产生的氯化氢的量自然微乎其微。

根据生理卫生常识,我们知道人体的胃液含有少量盐酸,故可认为微量的氯化氢并不影响人体健康,几乎可以忽略不计。

此外,氯化氢是易挥发气体,基于这一性质可推知煮沸了的水几乎不含氯化氢。

由此,我们可以得出这样的结论:生产过程符合国家标准的自来水是不会危害人体健康的。

最后,我们就“饮用水对人体健康的影响”这一问题进行了社会调查问卷。

通过调查报告,我们发现 14.3%的人家中饮用纯净水,49%的人饮用自来水,36.7%的人家中饮用井水。

在饮用纯净水的人中:约36.7%的人认为纯净水对人体无害,较喜欢饮用;22.4%的人认为饮用纯净水对人体有害,并不喜欢饮用;此外,还有约40.9%的人对饮用纯净水是否有害不太清楚,因大部分人都在饮用,也就跟
着饮用。

大部分人不饮用自来水是因为目前严重的水污染状况,表示若自然经济条件允许,愿意喝天然的河湖水或矿泉水。

多数人选择饮用何种纯净水大都从品质、价钱等方面综合考虑。

进水泵-蓄水池-澄清池-过滤池-加药池-过滤池-澄清池-出水泵
首先从泵房将水打到水池,经初滤,再加水沉淀剂聚合、过滤得到清水,加氯气消毒(小水厂加二氧化氯),将水储入清水池备用,再经高压泵压出供水。

自来水厂工艺流程图。
