基础接地技术交底大全

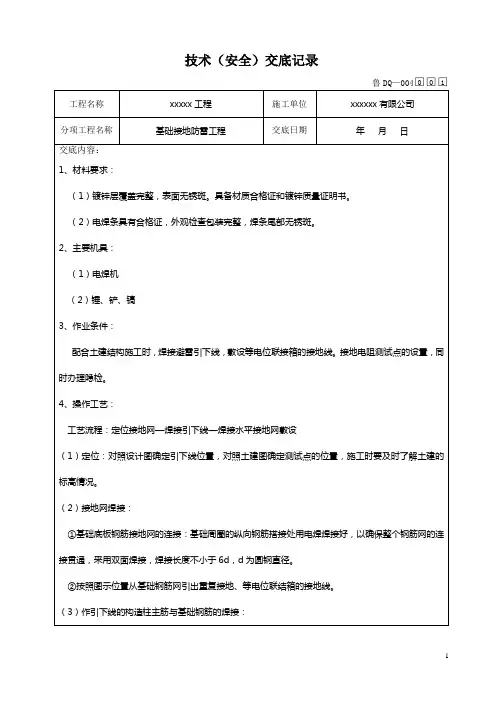

基础接地防雷工程技术交底
（1）主控项目：
①按照设计要求位置设测试点。
②测试接地装置的接地电阻必须符合设计要求。
③防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，全应采取均压措施或在其上方铺设卵石或沥青。
（2）一般项目：
接地网顶面埋深不小于0.8m，焊接采用搭接焊，搭接长度应为扁钢宽度的2倍，不少于三面施焊，焊接处刷沥青漆两遍。
（2）锤、铲、镐
3、作业条件：
配合土建结构施工时，焊接避雷引下线，敷设等电位联接箱的接地线。接地电阻测试点的设置，同时办理隐检。
4、操作工艺：
工艺流程：定位接地网—焊接引下线—焊接水平接地网敷设
（1）定位：对照设计图确定引下线位置，对照土建图确定测试点的位置，施工时要及时了解土建的标高情况。
（2）接地网焊接：
项目(专业)技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
6成品保护
接地网焊接时，注意不要破坏钢筋的绑扎，焊接完后要及时清理焊药残渣，保持基槽内的清洁。
7、应注意的问题：
一定要保证搭接长度，同时保证圆钢与圆钢、扁钢的搭接要双面施焊，扁钢与扁钢三面施焊，焊接质量要合格，不允许出现咬肉、夹渣、气孔、弧坑、焊瘤等焊接缺陷。焊接面宽度不小于0.7d。
8、安全方面
（1）进入施工现场必须戴好安全帽，正确使用安全防护用品。
②测试点连接板设置：在距室外地坪500mm处用40×4的镀锌扁钢按照设计要求及施工规范设置。
③引下线钢筋搭拉：要求双面焊接，搭接长度不小于6d。顶部与屋顶避雷网连接处，用10镀锌圆钢将四根主筋焊接连通后，引出与避雷网相连。
（4）水平接地网敷设：按照图示位置挖槽，达到室外地坪0.8米后，敷设接地扁钢，扁钢搭接长度不小于2b（b：扁钢宽度），三面焊接，焊完后除去焊药，刷两遍沥青漆，并用40×4的镀锌扁钢与所有进入建筑物的金属管线相连。室内等电位联结箱的连接扁钢要在回填土之前敷设好。
基础接地施工技术交底
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
《建筑电气施工质量验收规范》GB50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
2.安全操作事项：
注意用电安全。操作高度超过2米时应按高处作业进行安全防护。各种机械操作、使用必须由经过培训的机械操作人员进行操作。
3.操作要点及技术措施：
1．利用柱内两根对角主筋作接地体，上接避雷带，下与接地装置焊接，并与基础梁、柱相关接地钢筋跨接；
2．利用基础梁底层外侧两根主筋通长焊接作接地极；并通周焊通成环网。
6．跨接线采用φ12圆钢。
7．搭接长度：扁钢为≥2b三面焊、圆钢为≥6d双面焊、圆钢与扁钢为≥6d双面焊（无条件双面焊则单面焊≥6d）；8．各配电箱接地分别用25×4和-40×4镀锌扁钢引焊与接地体连接。
9．接地线利用桩基内四根主筋与地梁底二主筋焊接，做法详协96D501/7。
10．其它问题详见施工设计图、有关国标图及现行施工规范
4.其他注意事项：
记录：年月日
施工技术交底记录
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版

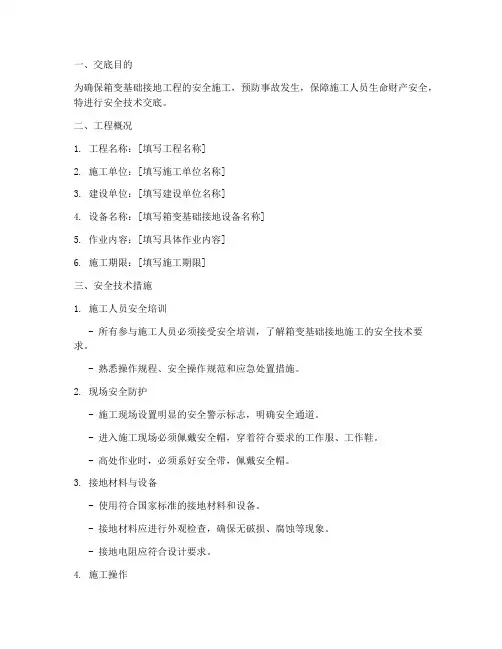

箱变基础接地安全技术交底模板
一、交底目的为确保箱变基础接地工程的安全施工，预防事故发生，保障施工人员生命财产安全，特进行安全技术交底。
二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 建设单位：[填写建设单位名称]4. 设备名称：[填写箱变基础接地设备名称]5. 作业内容：[填写具体作业内容]6. 施工期限：[填写施工期限]三、安全技术措施1. 施工人员安全培训- 所有参与施工人员必须接受安全培训，了解箱变基础接地施工的安全技术要求。
- 熟悉操作规程、安全操作规范和应急处置措施。
2. 现场安全防护- 施工现场设置明显的安全警示标志，明确安全通道。
- 进入施工现场必须佩戴安全帽，穿着符合要求的工作服、工作鞋。
- 高处作业时，必须系好安全带，佩戴安全帽。
3. 接地材料与设备- 使用符合国家标准的接地材料和设备。
- 接地材料应进行外观检查，确保无破损、腐蚀等现象。
- 接地电阻应符合设计要求。
4. 施工操作- 施工前，对施工人员进行详细的技术交底，明确施工步骤、注意事项。
- 施工过程中，严格按照操作规程进行作业，确保施工质量。
- 发现异常情况，立即停止施工，报告相关部门。
5. 防雷保护- 施工现场和临时生活区的高度在20m及以上的设施，均应装设防雷保护。
- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。
6. 接地电阻测试- 施工完成后，对接地电阻进行实测，确保接地电阻符合设计要求。
四、应急处置1. 人员受伤- 立即停止施工，对受伤人员进行急救，并拨打120急救电话。
- 同时，报告相关部门，采取相应措施。
2. 设备故障- 立即停止施工，切断电源，确保安全。
- 报告相关部门，采取相应措施。
3. 其他事故- 立即停止施工，报告相关部门，采取相应措施。
五、交底记录1. 交底部门：[填写交底部门名称]2. 交底人：[填写交底人姓名]3. 交底对象：[填写交底对象姓名]4. 交底日期：[填写交底日期]5. 交底内容：[填写交底内容]六、注意事项1. 施工人员必须严格遵守安全技术措施，确保施工安全。
箱变基础接地安全技术交底模板
一、交底目的为确保箱变基础接地工程的安全施工，防止安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 设备名称：[箱变名称]5. 作业内容：箱变基础接地施工6. 施工期限：[开始日期]至[结束日期]三、安全注意事项1. 人员要求- 施工人员必须经过专业培训，取得相关操作资格证书。
- 作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣。
- 严禁酒后作业、疲劳作业。
2. 现场安全- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
- 施工现场严禁吸烟、使用明火。
- 施工现场应保持整洁，通道畅通，不得堆放杂物。
3. 操作规范- 接地线应选用符合国家标准、质量合格的专用接地线。
- 接地线连接应牢固可靠，确保接地效果。
- 施工过程中应严格按照设计要求和技术规范进行操作。
4. 个人防护- 施工人员应佩戴绝缘手套、绝缘鞋等个人防护用品。
- 在潮湿、有腐蚀性气体等环境下作业时，应穿戴相应的防护用品。
5. 防雷措施- 施工现场应安装防雷设施，确保施工安全。
- 高度在20m及以上的设施，如井字架、脚手架、塔式起重机等，应安装防雷保护。
四、施工步骤及要点1. 施工准备- 熟悉施工图纸，了解箱变基础接地施工要求。
- 准备好施工工具、材料和防护用品。
2. 接地线敷设- 根据设计要求，确定接地线敷设路径。
- 采用专用接地线，确保接地效果。
- 接地线连接处应牢固可靠，避免松动。
3. 接地体施工- 根据设计要求，选择合适的接地体材料。
- 按照规范要求进行接地体施工，确保接地体深度和间距符合要求。
4. 接地电阻测试- 施工完成后，对接地电阻进行测试，确保接地电阻符合设计要求。
五、应急措施1. 如发生触电事故，应立即切断电源，并进行急救。
2. 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。
接地极安全技术交底模板
一、工程名称：（填写具体工程名称）二、施工单位：（填写施工单位名称）三、建设单位：（填写建设单位名称）四、交底部门：（填写交底部门名称）五、交底人：（填写交底人姓名及职务）六、接受交底班组或员工签名：（填写接受交底班组或员工签名）七、施工期限：（填写施工期限，如：年月日至年月日）八、交底内容：1. 接地极基础知识（1）接地极的定义及作用：接地极是电气设备与大地之间建立电气连接的装置，其作用是确保电气设备在正常工作时，其金属外壳或导电部分与大地之间保持良好的电气连接，以防止因绝缘损坏而导致的触电事故。
（2）接地极的类型：根据接地极的材质、形状和结构，可分为垂直接地极、水平接地极、复合接地极等。
2. 接地极材料及要求（1）材料选择：接地极材料应选用导电性能良好、耐腐蚀、易于加工的金属材料，如铜、铝、钢等。
（2）尺寸要求：接地极的尺寸应符合设计要求，确保接地效果。
3. 接地极施工工艺（1）施工前准备：了解设计图纸，熟悉施工工艺，准备好所需材料、工具及设备。
（2）施工步骤：1）根据设计图纸确定接地极的位置、数量和深度；2）挖设接地沟，确保沟底平整、无杂物；3）将接地极垂直或水平埋设于沟内，确保接地极与沟底紧密接触；4）回填土，分层夯实，确保接地极稳定；5）对接地极进行防腐处理，如镀锌、涂漆等。
4. 接地极施工注意事项（1）施工人员应具备一定的电气知识和安全操作技能，熟悉接地极施工工艺。
（2）施工现场应设置明显的警示标志，提醒他人注意施工区域。
（3）施工过程中，应注意个人防护，佩戴安全帽、手套等防护用品。
（4）施工过程中，如发现接地极存在安全隐患，应立即停止施工，并向相关部门报告。
5. 接地极验收（1）验收标准：接地极的施工质量应符合设计要求和国家相关标准。
（2）验收内容：检查接地极的位置、深度、防腐处理、接地电阻等。
（3）验收方法：采用接地电阻测试仪进行测试，确保接地电阻符合要求。
九、总结为确保接地极施工安全、可靠，施工人员应严格遵守本安全技术交底内容，加强施工现场管理，提高安全意识，确保工程顺利进行。

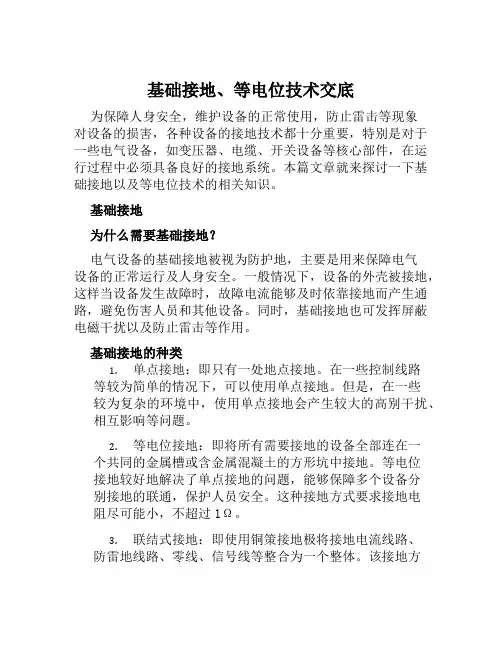

基础接地、等电位技术交底
基础接地、等电位技术交底为保障人身安全，维护设备的正常使用，防止雷击等现象对设备的损害，各种设备的接地技术都十分重要，特别是对于一些电气设备，如变压器、电缆、开关设备等核心部件，在运行过程中必须具备良好的接地系统。
本篇文章就来探讨一下基础接地以及等电位技术的相关知识。
基础接地为什么需要基础接地？电气设备的基础接地被视为防护地，主要是用来保障电气设备的正常运行及人身安全。
一般情况下，设备的外壳被接地，这样当设备发生故障时，故障电流能够及时依靠接地而产生通路，避免伤害人员和其他设备。
同时，基础接地也可发挥屏蔽电磁干扰以及防止雷击等作用。
基础接地的种类1.单点接地：即只有一处地点接地。
在一些控制线路等较为简单的情况下，可以使用单点接地。
但是，在一些较为复杂的环境中，使用单点接地会产生较大的高别干扰、相互影响等问题。
2.等电位接地：即将所有需要接地的设备全部连在一个共同的金属槽或含金属混凝土的方形坑中接地。
等电位接地较好地解决了单点接地的问题，能够保障多个设备分别接地的联通，保护人员安全。
这种接地方式要求接地电阻尽可能小，不超过1Ω。
3.联结式接地：即使用铜策接地极将接地电流线路、防雷地线路、零线、信号线等整合为一个整体。
该接地方式主要用于建筑物及其他重要设备的接地，要求等电位共面性强，防止信号互扰。
基础接地的构成基础接地由接地体、接地网及接地线构成。
接地体是指接地常温慢速限斜杆、接地笔、接地管等。
这些接地体要求良好的导电性和良好的腐蚀抵抗能力，一般为铜制。
接地网指的是拓扑结构为平面网状、三维网状或环形的金属导体，用于连接各个接地体的金属构造。
接地线则是连接电气设备与接地极之间的金属电线，用来保护设备正常运行及人员的安全。
等电位技术为什么需要等电位技术？在一些场合中，虽然每个设备都有自己的接地系统，但是仍然会产生不同接地系统之间的谐振，产生潜在的危险。
此时需要使用等电位技术使得各个系统接地等电位，减少谐振，保护设备和人员的安全。
防雷接地技术交底记录大全
防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。
二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。
2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。
3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。
三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。
2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。
3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。
4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。
5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。
6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。
7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。
8.检测接地系统的接地电阻值，确保达到设计要求。
9.编制施工技术交底记录。
四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。
2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。
3.施工现场应保持整洁，及时清理施工废料和杂物。
4.施工设备必须经过检验和维护，确保其正常运行。
5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。
五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。
2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。
以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。
基础接地技术交底
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。
基础接地技术交底
CSCEC-DQ-001项目名称及编码第1页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准一、施工准备：1、作业人员根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。
根据工程量，确定分阶段施工人员数量及需用计划。
2、主要材料各种设备、材料必须具有生产厂家资质证明、材质证明书、产品合格证及符合技术规格说明书（SPEC）所要求的质量证明材料等。
材料、设备进入现场自检合格后，必须及时填写材质报告单向监理报验，经监理及我方现场主管人员验收合格后，方可使用。
不合格材料要立即清出现场，以防不合格材料误用到工程中。
进场材料需按照规格、型号分别堆放整齐，每种材料均要挂牌，注明材料名称、规格、数量、材质等内容并建立台账。
使用前应按设计要求校对材料规格、材质、型号。
结合工程情况，在防雷接地施工进行之前需要进行准备的主要材料如下：序号名称规格型号使用地点1裸铜缆Bare copper cable70mm2基础接地网、引下线2裸铜缆Bare copper cable300mm2主接地环，变配电室接地3 PVC绝缘电缆150mm2各功能房间内的设备接地4 PVC绝缘电缆300mm2变压器中性点及中低压配电室接地5 防雷测试卡Test link100mm*50mm*5mm中心标高1600mm地下二层的结构柱6 等电位端子盒Earth bar500mm*50mm*5mm底边标高500mm设备机房等电位7接地井Earth pit300mm*300mm*210mm 基础底板，含3m长的人工接地极CSCEC-DQ-001项目名称及编码第2页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准8接地测试空井Empty pit300mm*300mm*210mm 基础底板，用于后期电阻测试9 PVC管DN50 结构柱、剪力墙内3、主要机具根据工程进度，按时组织机具进场，坚决避免因施工机具进场不及时造成影响施工、拖后工程进度情况，如铅笔、钢卷尺、钢锯、电焊机、切割机、电工工具、接地电阻测试仪等。
基础接地焊接技术交底
焊接缺陷的预防和修复措施
添加标题
预防措施：严格控制焊接参数，确保焊接工艺的正确性；加强焊工技能培训，提高焊接质量 意识；定期检查焊接设备，确保设备处于良好状态。
添加标题
修复措施：对于表面缺陷，可采用打磨、补焊等方法进行修复；对于内部缺陷，需钻孔、挖 补等方法进行修复；对于严重缺陷，需更换部件或重新进行焊接。
培训计划的制定和实施要求
添加标题
制定培训计划：根据技术要求和人员需求，制定详细的培训计划，包括培 训内容、时间、地点和人员安排等。
添加标题
培训内容：培训内容应包括基础接地焊接技术理论、操作技能、安全防护 等方面的知识，以及相关法律法规和标准规范等。
添加标题
培训师资：培训师资应具备相关技术背景和教学经验，能够保证培训质量。
处罚措施：对于隐瞒不报或谎报质量事故的行为，将依法追究相关责任人的责任
基础接地焊接技 术安全防护
施工现场安全管理制度的建立和实施
建立安全管理制 度：包括安全责 任制、安全检查 制度、安全教育
培训制度等。
实施安全管理制 度：定期进行安 全检查，及时发 现并消除安全隐 患，确保施工现
场安全。
强化安全意识： 加强安全教育培 训，提高员工的 安全意识和安全
焊接检测方法：采用外观检查、X射线检测、超声波检测等方法对焊接质量进行检测，确保 焊接质量符合要求。
检测设备：采用相应的检测设备和工具，如X射线机、超声波检测仪等，确保检测结果的准 确性和可靠性。
检测人员：焊接质量检测人员应具备相应的资质和经验，能够准确判断焊接质量，并提出相 应的改进措施和建议。
添加项标题
材料采购：根据施工方案，采购所需的材料，确保材料的质 量和数量符合要求。
基础接地安装交底
5、接地线在穿过墙壁、楼板和地坪处应加装钢管或其它坚固的保护套管，钢套管应与接地线做电气连通。
6、所有焊接点除埋入砼的外，必须做防腐处理，
共3页 第1页
1.1.6.2交底
2、进行电焊作业时，电焊机应符合相关规定并使用专用开关箱，必须做到持证上岗，施工前清
理易燃易爆物品，设专门看火人及相应灭火器具。
3、接地极，接地网埋设结束后，应对所有沟，坑等及时回填。
4、进行气焊作业时，氧气，乙炔瓶，放置间距应大于5M，没有检测合格的氧气表，乙炔表并设
防回火装置，同时必须做到持证上岗，设专门看火人及相应灭器具。
（2）室内接地干线的支持件间距应均匀，水平直线部分0.5~1.5M，垂直直线部分为1.5～0.3m，
弯曲部分为0.3～0.5m。
（3）当接地线跨越建筑物变形缝时设补偿装置。
六、成品保护：
（1）其它工种在挖土方时，注意不要损坏接地装置，避雷带支架稳固后，不得碰撞松动。
（2）不得随意移动已绑扎好的结构钢筋。
2、本工程按三类防雷设计，设整体综合防雷保护。
3、自然基础接地体安装应按设计图尺寸位置、数量要求，标好位置，将底板钢筋搭接焊好，再
将柱内两根作为引下线的主筋底部与底板钢筋搭接焊好，并在室外地面以下，将主筋焊接好接地连接板，按设计要求，做好接地端子板、测试点，两根主筋用色漆做好标记，不得搞错，接地装置利用柱内两根＞φ16的主筋相互连通做引下线，所有引下线应上、下可靠焊接，并辅之以-40*4镀锌扁钢可靠焊接做接地装置。
2、一般项目：
（1）角钢接地极应垂直埋入地下，间距不应小于5M，接地装置的焊接应采用搭接焊，搭接长度
电缆基础接地安全技术交底模板
一、工程名称：_________________________二、施工单位：_________________________三、建设单位：_________________________四、监理单位：_________________________五、交底日期：_________________________六、交底部门：_________________________七、交底人：_________________________八、接受交底班组或员工签名：_________________________九、交底内容：一、接地保护1. 施工现场应设立专用的接地系统，确保电缆及设备的安全运行。
2. 电缆基础接地系统应按照国家标准《接地装置设计规范》GB 50057-2010进行设计，确保接地电阻符合规定。
3. 电缆基础接地系统应包括接地网、接地引线、接地体等组成部分。
4. 接地网应采用热镀锌扁钢或圆钢，接地引线应采用铜线或铝线，接地体应采用角钢、圆钢或钢管。
5. 接地网与接地体、接地体与接地引线之间的连接应牢固可靠，连接处应采用焊接或螺栓连接，并做好防腐处理。
6. 接地网与接地体的埋设深度应符合设计要求，一般不应小于0.6m。
7. 接地电阻应符合国家标准，一般不应大于4Ω。
二、防雷保护1. 施工现场应按照国家标准《建筑物防雷设计规范》GB 50057-2010进行防雷设计。
2. 高度在20m及以上的建筑物、构筑物、塔式起重机等应安装避雷针或避雷带。
3. 避雷针或避雷带应与接地系统可靠连接，连接处应采用焊接或螺栓连接。
4. 避雷器应安装在高压线路和变压器高压侧，并按照设计要求进行安装和调试。
5. 避雷器应定期进行检测和维护，确保其正常工作。
三、施工安全措施1. 施工人员必须穿戴符合国家标准的安全防护用品，如安全帽、工作服、工作鞋等。
2. 施工现场应设置安全警示标志，提醒施工人员注意安全。
风机基础接地安全技术交底模板
一、工程名称：__________二、施工单位：__________三、建设单位：__________四、设备名称：__________五、作业内容：风机基础接地施工六、交底部门：安全管理部门七、交底人：__________八、施工期限：____年__月__日至____年__月__日九、接受交底班组或员工签名：__________十、交底内容：1. 接地系统设计要求（1）根据《接地系统设计规范》（GB 50057-2010）等相关规范要求，风机基础接地系统应采用TN-S系统。
（2）接地电阻应满足不大于4Ω的要求。
（3）接地极应采用钢管，埋深应大于0.6m，接地极间距不应小于2m。
2. 施工准备（1）施工前，应对施工人员进行安全教育和培训，确保施工人员了解风机基础接地施工的安全技术要求。
（2）施工前，应对施工现场进行安全检查，确保施工现场符合安全施工要求。
（3）施工前，应准备好施工所需材料、工具和设备，并检查其质量。
3. 施工工艺（1）开挖接地沟：按照设计要求，开挖接地沟，沟底宽度应大于0.6m，深度应大于0.8m。
（2）埋设接地极：将接地极垂直埋设于沟底，确保接地极与沟底接触良好。
（3）连接接地线：将接地极与接地干线连接，确保连接牢固。
（4）回填：回填土，分层夯实，确保回填土密实。
4. 安全措施（1）施工人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
（2）施工过程中，应保持现场通风良好，防止有害气体积聚。
（3）施工过程中，应严格遵守操作规程，确保施工安全。
（4）施工过程中，应设置警示标志，防止无关人员进入施工现场。
（5）施工过程中，应定期检查接地系统，确保接地系统正常运行。
5. 质量控制（1）施工过程中，应严格按照设计要求进行施工，确保接地系统符合设计要求。
（2）施工过程中，应做好施工记录，包括施工时间、施工人员、施工内容等。
（3）施工完成后，应进行接地电阻测试，确保接地电阻满足要求。
十一、注意事项1. 施工过程中，应严格按照操作规程进行施工，确保施工安全。
基础接地及防雷引下线施工工程技术交底
基础接地及防雷引下线施工工程技术交底基础接地及防雷引下线施工工程技术交底、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。
（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303 －2002 ）的规定。
三、基础接地（1 ）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2 根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
（2 ）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2 根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。
四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。
接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。
接地电阻测试须形成记录。
五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：（1 ）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。
（2 ）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。
（3 ）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5 米。
基础接地焊接安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、设备名称：[填写相关设备名称]五、作业内容：基础接地焊接六、交底部门：[填写交底部门名称]七、交底人：[填写交底人姓名]八、施工期限：[填写施工期限，例如：2023年3月1日至2023年3月31日]九、接受交底班组或员工签名：[填写接受交底人员签名]十、交底内容：1. 安全注意事项：- 所有参与基础接地焊接作业人员必须经过专业培训，并取得相关操作资格证书。
- 作业前必须对作业环境进行安全检查，确保现场无火灾、爆炸等安全隐患。
- 作业人员必须穿戴好个人防护用品，如安全帽、防护眼镜、绝缘手套、绝缘鞋等。
2. 操作规程：- 焊接前应检查焊接设备是否完好，焊接材料是否符合要求。
- 焊接过程中，操作人员应保持安全距离，避免触电和烫伤。
- 焊接时应确保焊接接头质量，避免出现裂纹、气孔等缺陷。
- 焊接完毕后，应立即清理现场，防止焊接残留物引发火灾。
3. 接地系统要求：- 基础接地焊接应严格按照设计图纸和规范要求进行。
- 接地极应采用直径不小于[填写直径]mm的钢筋，长度不小于[填写长度]m。
- 接地极与基础钢筋的焊接应采用双面焊接，确保焊接质量。
- 接地系统接地电阻应不大于[填写接地电阻值]Ω。
4. 防雷措施：- 施工现场应设置避雷针，高度不低于[填写高度]m。
- 避雷针应与接地系统可靠连接，确保防雷效果。
- 施工现场应定期检查防雷设施，确保其完好有效。
5. 紧急预案：- 如发生触电事故，应立即切断电源，并进行急救。
- 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话报警。
十一、补充作业指导内容：- 焊接前，应将焊接区域周围的易燃物清理干净。
- 焊接过程中，操作人员应保持专注，避免因操作不当造成安全事故。
- 焊接完毕后，应检查焊接接头是否牢固，如有松动应及时加固。
十二、技术负责人交底人：[填写技术负责人姓名]十三、接受人：[填写接受交底人员姓名]十四、备注：本安全技术交底内容为模板，具体施工时应根据实际情况进行调整。
安全技术交底基础接地模板
一、工程名称及地点工程名称：[具体工程名称]工程地点：[具体工程地址]二、交底时间及参加人员交底时间：[具体时间]参加人员：项目经理、施工负责人、技术负责人、安全员、施工班组全体人员三、交底内容1. 接地保护的重要性接地保护是保障施工现场人身安全和设备安全的重要措施。
本工程接地保护工作必须严格执行国家标准和相关规定，确保施工过程中接地系统安全可靠。
2. 接地系统设计要求（1）接地系统应采用单点接地，接地电阻不大于4Ω。
（2）接地体材料应选用热镀锌圆钢或扁钢，接地体长度不小于2m，埋深不小于0.6m。
（3）接地体应与建筑物基础钢筋焊接，焊接长度不小于10cm，确保焊接质量。
（4）接地体周围土壤应进行回填压实，回填材料为砂石混合料，厚度不小于0.3m。
3. 接地系统施工要求（1）接地体埋设前，应先对施工现场进行地质勘察，了解土壤电阻率，确保接地效果。
（2）接地体埋设时，应保持水平，避免弯曲，确保接地电阻值符合要求。
（3）接地体焊接应采用搭接焊，焊接部位应进行防腐处理。
（4）接地系统施工过程中，应定期检测接地电阻，确保接地效果。
4. 防雷保护（1）本工程应设置独立避雷针，避雷针高度不小于3m，接地电阻不大于10Ω。
（2）避雷针应与接地体焊接，焊接长度不小于10cm，确保焊接质量。
（3）避雷针周围应设置接地体，接地体长度不小于2m，埋深不小于0.6m。
（4）避雷针周围土壤应进行回填压实，回填材料为砂石混合料，厚度不小于0.3m。
5. 施工注意事项（1）施工过程中，应严格按照接地系统设计要求进行施工，确保接地效果。
（2）施工人员应熟悉接地系统施工工艺，确保施工质量。
（3）施工过程中，应加强安全防护措施，防止触电事故发生。
（4）施工完成后，应进行接地系统验收，确保接地效果。
四、交底要求1. 施工人员应认真学习本交底内容，确保施工过程中严格执行。
2. 施工负责人应定期检查接地系统施工情况，确保施工质量。
3. 安全员应加强对接地系统施工的安全监督，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、自然基础接地体安装
引下线：利用建筑物钢筋混凝土柱子或剪力墙两根16以上主筋通长焊接作为引下线，当钢筋直径小于16的必须利用四根钢筋，引下线间距不大于25米。引下线上下端必须与筏板上下层钢筋都必须接通，跨接钢筋采用16钢筋进行焊接，考虑到正负零以上主筋变小，现要求必须在负二层必须对计划使用的四根主筋进行U型跨接焊接。根据图纸设计引下线在建筑物四角、室外地面下1米处引处各引40*4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离为2米，当外墙为回填土时，镀锌扁钢可从筏板上层筋引出，回填土时直接埋设在图层中，当外墙为车库时，必须从筏板底层筋引出，并与车库筏板接地钢筋连通，根据图纸设计在建筑物四角的外墙引下线处，在室外地面上0.5米处设测试点，考虑到后期外墙施工，外墙测试点可直接从引下线焊接引出，不需要外加线盒。
等电位连接：
总等电位连接：本工程采用总等电位连接，应将进入建筑物的给水、排水、桥架等金属管线进行联接，总等电位连接线采用BV-1*25的绝缘导线，消防、弱电机房必须做等电位连接，总等电位连接体采用40*4热镀锌扁钢，连接体必须与避雷接地引下线两根16以上钢筋焊接。总等电位端子箱必须与各个配电箱接地进行连接，与进出建筑物管道进行连接。
③除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度的沥青层，其宽度应超过接地装置2m。
④接地体敷设完毕后的土沟其回填土不应夹有块和建筑垃圾等；
⑤外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
技术交底
2016年3月25日
工程名称
丹尼斯砦商业综合体项目
分部工程
建筑电气
分项工程名称
接地装置安装
交底容：
一、施工准备：
1、主要机具
（1）电焊机、钢锯、手锤、细线；
（2）测量工具：ZC-8型接地摇表、卷尺。
2、材料要求
（1）主材：Φ10镀锌圆钢，-40×4镀锌扁钢。 镀锌均要热镀锌国标材料。
（2）辅材：Φ10非镀锌圆钢、电焊条、黄漆、、细线 。
2 直接从基础接地体或人工接地体暗敷埋入粉刷层的引下线，经检查确认不外露，才能贴面砖或刷涂料等；
3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。
4、防雷接地系统测试：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。
三、操作工艺：
1、接地体安装有关规定
①接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
②垂直接地体的间距不应小于其长度的二倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。
防侧击雷：本工程十层以上每三层设置均压环，均压环与该层外墙上的所有金属构件联通，均压环利用圈梁两根16以上主筋通长焊接，当主筋小于16是必须使用四根，跨接钢筋采用16的镀锌钢筋进行跨接焊接。建筑物竖向贯通的金属管道，必须每三层与均压环进行联接。本工程必须每三层在电井、水井预留接地扁钢。同时根据规要求60米以上建筑物，每层金属门窗、栏杆、百叶等金属构件都必须与接地装置连接。 本工程在20层以上每个金属构件处预留25*4镀锌扁钢（打），给后期金属构件连接。
⑥接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连
2、人工接地体安装
①接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管知角钢切割，长度不应小于2.5m。如采用钢管打入地下，应根据土质把钢管加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m。角钢的一端应加工成尖头形状。
②挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有子应清除。
③安装接地体(极)：沟挖好后应立即安装接地体和敷设接地扁钢，防止土倒塌。先将接地体放在沟的中心线上，打入地中。一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
3、作业条件
（1）基础筏板钢筋板扎完成、墙柱钢筋定位正确；
(2)土建结构工程已完，并随结构施工做完预埋件；
二、工艺流程
1、基础接地极焊接→与避雷引下线焊接→预留预埋点留设→主楼与车库等接地极对接→刷漆标示→接地电阻测试→检查验收
2、地装置安装应按以下程序进行：
1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；
①利用底板钢筋或深基础做接地体：本工程接地极为建筑物基础梁上的上下两层钢筋中的两根主筋通常焊接形成基础接地网，基础接地网按照图纸设计走向进行纵横向连接；连接导体除直螺纹连接套筒使用φ10外，其余采用直径不小于16的圆钢进行焊接，焊接长度见附表，焊接位置应和图纸设计墙体走向一致，不得私自变更。基础接地体与车库对接必须采用圆钢进行跨接焊接，连接位置及数量不得少；
2 人工接地：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；
3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块经检查确认，才能相互焊接；
4 装置隐蔽：检查验收合格，才能覆土回填。
3、引下线安装应按以下程序进行：
1 利用建筑物柱主筋作引下线，在柱主筋绑扎后，按设计要求施工，经检查确认，才能支模；
