带电设备红外诊断应用规范ppt课件
电力设备红外测温ppt课件
适当缩小检测距离或选择视场角较小的红外仪器检 测时，被测目标可充满仪器视场，不仅使得目标附 近的背景辐射不能进入仪器视场（大气散射或目标 反射的背景辐射除外），而且检测结果在不考虑大 气衰减的情况下将与检测距离无关，还可以收到抑 制背景辐射影响的效果。
.
15
红外测量有关的基本概念
1、温度 温度是反映物体冷热程度的一个物理量，温度的数 量表示法是通过温标实现的，有了温标，物体的冷 热程度才能准确客观地表示出来。 红外辐射的能量大小用物体表面的温度来度量，辐 射的能量愈大，表明物体表面的温度愈高，反之， 表明物体的表面温度愈低。
1、大气吸收和散射导致被测目标辐射信号衰减。这
种辐射信号衰减不仅增大测量误差，而且当使用
红外热像仪检测时还会降低同组设备上有无故障
部位之间的辐射对比度或相间温差。
2、辐射传输路径上大气性质的随机起伏，可导致辐
射场的空间和时间起伏。不仅会引起检测仪接收
远处目标辐射出现强度调制，当探测远距离小目
标时，会造成目标方向抖动。因此对选择检测仪
建议：被测目标尺寸超过视场大小的50%为好
.
12
减小背景辐射影响的有效方法
为了减小背景辐射的影响，检测时除选择无阳光照 射的时间进行检测和采取遮挡等措施避开周围背景 辐射外，更有效的主动措施是选择合适的检测距离 与仪器视场角进行检测。
任何红外仪器都可以检测无穷远处物体辐射，若不 恰当选择检测距离，会严重影响检测结果的可靠性； 原因在于除大气衰减随距离增加而越发严重以外， 背景辐射也将进入视场来干扰检测。
的斩波频率、扫描速度、时间常数都提出要求。
.
5
红外热成像仪的工作原理
它是利用红外探测器、光学成像物镜接收被测目标 的红外辐射信号，经过光谱滤波、空间滤波，使聚 焦的红外辐射能量分布图形反映到红外探测器的光 敏元上，对被测物的红外热像进行扫描并聚焦在单 元或分光探测器上，由探测器将红外辐射能转换成 电信号，经放大处理，转换成标准视频信号通过电 视屏或监视器显示红外热像图。
带电设备红外诊断应用规范2024
带电设备红外诊断应用规范20241. 引言1.1 背景与目的随着电力系统的不断发展，带电设备的运行状态监测变得尤为重要。
红外诊断技术作为一种非接触、高效、准确的检测手段，广泛应用于带电设备的故障诊断与预防性维护。
本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全稳定运行。
1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、电缆接头、绝缘子等）的红外诊断工作。
适用于电力企业、检测机构及相关从业人员。
2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的异常状态。
2.2 热像图由红外热像仪生成的反映被测物体表面温度分布的图像。
2.3 热斑热像图中温度明显高于周围区域的局部区域，通常指示设备存在异常。
2.4 温差设备某一区域与参考区域（通常为环境温度或设备其他正常区域的温度）之间的温度差。
3. 红外诊断设备与仪器3.1 设备选型3.1.1 红外热像仪应具备高分辨率、高灵敏度、宽温度范围等特性。
3.1.2 根据被测设备的类型和检测距离，选择合适的热像仪型号。
3.1.3 热像仪应具备数据存储、图像处理和分析功能。
3.2 设备校准3.2.1 红外热像仪应定期进行校准，确保测量精度。
3.2.2 校准应按照制造商提供的校准程序进行，或委托专业机构进行。
3.2.3 校准记录应妥善保存，以备查验。
3.3 设备维护3.3.1 红外热像仪应存放在干燥、清洁的环境中，避免受潮和灰尘污染。
3.3.2 使用前后应进行检查，确保设备完好无损。
3.3.3 定期进行设备保养，更换易损件。
4. 红外诊断流程4.1 前期准备4.1.1 收集被测设备的资料，包括设备型号、运行参数、历史故障记录等。
4.1.2 制定详细的检测计划，明确检测时间、地点、人员分工等。
4.1.3 准备必要的检测工具和防护装备，确保安全。
红外检测模板PPT教案
第27页/共84页
二、电流互感器
电流互感器是将系统高电压、大电流的信息传递 到低电位、小电流的二次侧，联络一次系统和二 次系统的重要元件 ；
电流互感器按照绝缘介质可分为充油电容型、SF6 气体绝缘互感器，35kV及以下电压等级有固体绝 缘互感器 ；
电流互感器由一次导电回路、电容屏、绝缘油/气 体、二次线圈、外瓷套等组成；
因工艺和质量控制原因，避雷器在运行中 出现较多因内部受潮而导致的设备故障， 通过红外检测能早期发现此类设备隐患。
避雷器缺陷热像是典型的电压致热型。
第37页/共84页
九、阻波器
阻波器是载波通信及高频保护不可缺少的 高频通信元件，它阻止高频电流向其它分 支分流，起减少高频能量损耗的作用。
阻波器通常由电感线圈、调谐元件及避雷 器等组成，采用支柱绝缘子或悬式绝缘子 支撑，
导电回路、盆式绝 缘子、SF6气体、金 属外壳组成，通过
导电部分、外瓷套 组成，中间充满SF6 气体作为绝缘介质 。
红外检测的手段也 表面污秽发热、端
能发现GIS设备导电 部连接接触发热较 回路发热这一类电 常见
流致热型缺陷
第34页/共84页
七、隔离开关
隔离开关是高压开关中使用最多的一种电 气设备，它的作用是将需要检修的电气设 备与带电的电网隔离或转换系统设备运行 方式。
红外检测模板
会计学
第1页/共84页
1
项目一 红外检测技术培训教材
任务一 红外基本知识和电力红外检测 任务二 电网输变电设备红外检测诊断 任务三 红外热像仪器及操作实践 任务四 诊断技术与规范管理
第2页/共84页
红外基本知识和电力红外检测
一、 红外检测技术发展概述 二、 红外热像检测基本知识 三、电力设备红外检测基本机理
红外测试技术(详细超值版)ppt课件
电流致热型——由于电流效应引起发热的设备。
如隔离开关、断路器的接头、触头，CT的外部接头，导线及压接头， 阻波器等。通常反映设备的外部缺陷（如接触不良），但断路器的热故障 有时反映的是内部故障（触头接触不良）。
综合致热型 ——既有电压效应，又有电流效应，或者电磁效应引
起发热的设备。 其热故障可以由介损增大引起，也可以由内部连接不良引起。如电流
斯蒂芬—玻尔兹曼定律
WT4
单位时间单位面
积物体辐射的红
外线总量
斯蒂芬—玻尔兹
曼常数
物体的热力学温 度
物体表面的比辐 射率
• 物体的温度越高，辐射的红外线能量越 强。
• 对电力设备测温时，红外热像图上越亮 的地方，即温度最高的地方。
红外检测的影响因素
物体（电气设备）红外辐射的发射率
• 表面粗糙程度：越粗糙，发射率越高 • 材料性质：包括化学成分和性质，物理性能和结构 • 温度：温度越高，发射率越高。 • 颜色：绝对黑体，发射率为1。
➢ 红外线在大气中穿透比较好的波段，通常称为 “大气窗口” 。红外热成像检测技术，就是利用了所谓的“大气窗口”。 短波窗口在1～5μm之间，而长波窗口则是在8～14μm之间。
近红外 中红外
远红外
透 射 率
01
3
5
8
波长
14 15
短波 (3µm ~ 5µm); 长波 ( 8µm ~ 14µm)
小结：为什么使用红外能检测缺陷？
红外检测 通过对物体表面温度及温度场的检测，判断设备 是否有缺陷。
红外检测的优点
先进性：具有远距离、不停电、不接触、准确、 直观、快速、安全、应用范围广等优点，其中部 分优点是预防性试验所不具有的
DLT 664-2008 带电设备红外诊断应用规范
带电设备红外诊断应用规范Application rules of infrared diagnosis for live electrical equipment2008-11-01实施代替DL/T664-1999目次前言 (4)1范围 (5)2规范性引用文件 (5)3 术语和定义 (5)3.1 温升 temperature rise (5)3.2 温差 temperature difference (6)3.3 相对温差relative temperature difference (6)3.4环境温度参照体reference body of ambient temperature (6)3.5一般检测 normal measurement (6)3.6精确监测 precise measurement (6)3.7电压致热型设备heating of equipment caused by voltage (6)3.8电流致热型设备heating of equipment caused by current (6)3.9综合致热型设备heating of equipment caused by multiple effect (7)3.10噪声等效温差（NETD）noise equivalent temperature difference (7)3.11准确度 accuracy (7)4现场检测要求 (7)4.1人员要求 (7)4.2安全要求 (7)4.3检测环境条件要求 (8)4.4检测仪器要求 (8)5 现场操作方法 (9)5.1 一般检测 (9)5.2 精确检测 (9)6 仪器管理和校验 (10)6.1 仪器配置 (10)6.2 仪器管理 (10)6.3 红外热像仪的校验 (10)7红外检测周期 (12)7.1 变（配）电设备的检测 (12)7.2 输电线路的检测 (13)7.3 旋转电机的检测 (13)8判断方法 (13)8.1 表面温度判断法 (13)8.2 同类比较判断法 (13)8.3 图像特征判断法 (14)8.4 相对温差判断法 (14)8.5 档案分析判断法 (14)8.6 实时分析判断法 (14)9诊断判据 (14)9.1 电流致热型设备的判断依据 (14)9.2 电压致热型设备的判断依据 (14)9.3 综合致热型设备的判断 (14)10 缺陷类型的确定及处理方法 (15)附录A （规范性附录）电流致热型设备缺陷诊断判据............................................................16 附录B （规范性附录）电压致热型设备缺陷诊断判据............................................................18 附录C （规范性附录）高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限 (20)w ww .b a b a k e .n e t前 言本标准根据《国家发改委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业［2004］872号）的要求，对DL/T 664-1999进行修订。

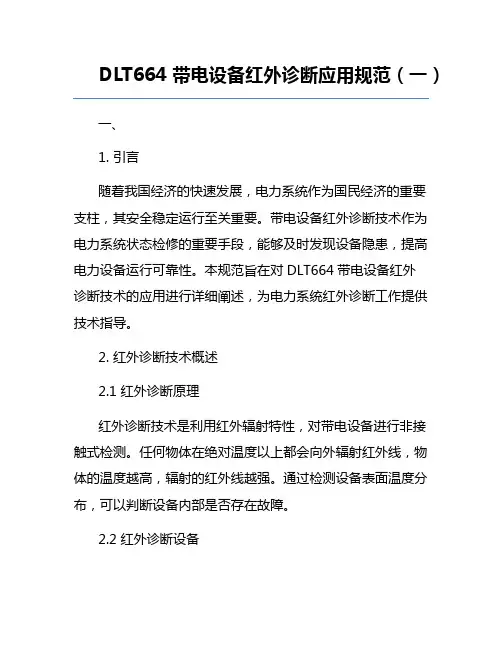

DLT664带电设备红外诊断应用规范(一)
DLT664带电设备红外诊断应用规范（一）一、1. 引言随着我国经济的快速发展，电力系统作为国民经济的重要支柱，其安全稳定运行至关重要。
带电设备红外诊断技术作为电力系统状态检修的重要手段，能够及时发现设备隐患，提高电力设备运行可靠性。
本规范旨在对DLT664带电设备红外诊断技术的应用进行详细阐述，为电力系统红外诊断工作提供技术指导。
2. 红外诊断技术概述2.1 红外诊断原理红外诊断技术是利用红外辐射特性，对带电设备进行非接触式检测。
任何物体在绝对温度以上都会向外辐射红外线，物体的温度越高，辐射的红外线越强。
通过检测设备表面温度分布，可以判断设备内部是否存在故障。
2.2 红外诊断设备红外诊断设备主要包括红外热像仪、红外测温仪、红外热电视等。
红外热像仪可以实时显示设备表面温度分布，具有高分辨率、高灵敏度等特点；红外测温仪主要用于测量设备表面温度，具有测量速度快、精度高等优点；红外热电视则适用于远距离、大范围的红外检测。
3. 红外诊断技术在DLT664带电设备中的应用3.1 DLT664带电设备概述DLT664带电设备主要包括变压器、断路器、隔离开关、互感器、套管等。
这些设备在运行过程中，由于长期承受电压、电流等负荷，容易产生局部过热现象，导致设备故障。
3.2 红外诊断在DLT664带电设备中的应用3.2.1 变压器红外诊断变压器是电力系统中的关键设备，其运行状态直接影响电力系统的安全稳定。
红外诊断技术在变压器中的应用主要包括：（1）检测变压器绕组热点温度，判断绕组是否存在局部过热现象；（2）检测变压器油枕、散热器等部件的温度，判断油温是否正常；（3）检测变压器套管、引线等部件的温度，判断是否存在接触不良、绝缘老化等问题。
3.2.2 断路器红外诊断断路器是电力系统中用于保护线路和设备的开关设备。
红外诊断技术在断路器中的应用主要包括：（1）检测断路器触头温度，判断触头接触是否良好；（2）检测断路器灭弧室温度，判断灭弧室是否存在局部过热现象；（3）检测断路器本体温度，判断本体是否存在故障。
带电设备红外诊断应用规范 (1)(3)
铁磁损耗致热性设备
110kV#2主变升高座底部 漏磁缺陷
变压器大盖螺栓发热
电压分布异常和泄漏电流增大致热性
35kV隔离开关表面污秽 严重引起的发热
复兴变500kV隔离开关表面污秽 严重引起的发热
缺油及其他故障
110kV＃2主变C相套管 缺油故障
220kV＃1主变C相套管缺油故障
缺油及其他故障
2 规范性引用文件
• GB/T 6592 电工和电子测量设备性能表示（GB/T 65921996, IEC 60359：1987 , IDT ) • GB/T 11022 高压开关设备和控制设备标准的共同技术要 求（GB/T 11022-1999，IEC60694：1996, EQV ) • DL 408 电业安全工作规程（发电厂和变电所电气部分） • DL 409 电业安全工作规程（电力线路部分） • IEC 60068 电工电子产品环境试验 • IEC 61000 电磁兼容
电流致热性设备
岗市变500kV隔离开关接触不 良缺陷
船山变220kV2母跳线路触不 良缺陷
电流致热性设备
云田500kV电流互感器柱头接 触不良缺陷
云田变500kV＃2主变中压套管柱内 部接触不良缺陷
3 术语和定义
3.9 综合致热型设备 既有电压效应，又有或磁回路组成的高压电气设备，由于铁芯的磁 滞、涡流产生的损耗称为铁磁损。如果由于设备结构 设计不合理、运行不正常，或者由于铁芯材质不良， 铁芯片间绝缘受损，出现局部或多点短路，引起磁滞 或磁饱和在铁芯片间短路处生产短路环流，增大铁损 并导致局部过热。对于变压器、电抗器，还会在铁制 箱体产生涡流发热。由于交变磁场的作用，电器内部 或截流导体附近的非磁性导电材料制成的零部件有时 也会产生涡流损耗。
电力设备红外检测技术最新精选PPT课件
电力设备的红外检测
? 3.1电力设备发热的机理 电力设备在正常工作的时候，由于电流、电压的作
用，将产生发热。这些发热的形成有多种多样。
有数万个各自独立的半导体光电耦合器件 （硅铂、碲镉汞、锑化铟等）构成的焦平 面阵列集成电路。
红外检测仪器
红外热像仪可将不可见的红外辐射转换成可见的图像。物体的红 外辐射经过镜头聚焦到探测器上，探测器将产生电信号，电信号 经过放大并数字化到热像仪的电子处理部分，再转换成我们能在 显示器上看到的红外图像。
光学系统
二维焦平面列阵探测器 (FPA)
显示器
信号处理器
红外检测仪器
红外热图
可见光图
调色板
铁红 黑白
红外检测仪器
癈 61.0 60
40
癈 21.8
癈 61.0 60
40
癈 21.8
彩虹 黑白反相
癈 61.0 60
40
癈 21.8
癈 61.0 60
40
癈 21.8
红外检测仪器 红外热像仪两个重要参数
电力设备红外检测技术
?内容
一、红外线的基本知识 二、红外仪器的选择 三、电力设备的红外检测 四、标准规范 五、典型图谱 六、红外检测的影响因素报告编写
红外检测的基本原理
红外线的发现
1800 年英国的天文学家 Mr.William Herschel 用分光棱镜将太阳光分 解成从红色到紫色的单色光，依次测量不同颜色光的热效应。他发现， 当水银温度计移到红色光边界以外，人眼看不见任何光线的黑暗区的时 候，温度反而比红光区更高。反复试验证明，在红光外侧，确实存在一 种人眼看不见的“ 热线”，后来称为“ 红外线”，也就是“ 红外辐射 ”。
带电设备红外诊断技术应用
2 常见电气设备的检测方法
2.1.4 其他部位缺陷 发电机或电动机端盖因漏磁所引起的涡流损耗
20～30
20～30
35
40～50
30～40
30～40
110～220
50～70
40～60
40～60
2 常见电气设备的检测方法
2.3.2.2 其他断路器 其他断路器可参照本导则有关规定执行，如SF6
断路器和真空断路器可参照1.6.2规定执行。 2.4电力电缆 2.4.1 出线接头接触不良 热像特征是一个以发热点为中心的热谱图。诊断 实例。 2.4.2 电缆头局部绝缘不良
2.2.2 变压器内部异常发热 当变压器内部出现异常发热时，有可能引起箱
体局部温度升高。这种热谱图不具有环流形状。 这类缺陷同时伴有变压器内部油的气化，可采用 红外诊断与色谱分析相结合的方法进行判断。 2.2.3高压套管缺陷 2.2.3.1 介质损耗增大
热像特征是套管整体温度偏高。正常时同类比 较相间温差不应超过1K。
2 常见电气设备的检测方法
2.3.2.1 少油断路器 少油断路器进行相间比较时，相间温差不应大
于10K。为便于掌握少油断路器内部的温度情况， 可参考表3的内外部温差参考值。
a)动、静触头接触不良 是指动、静触头间的接触电阻过大，引起发热， 其热像是一个以顶帽下部为最高温度的热谱图， 以T1表示顶帽的最高温度，T2表示瓷套外表的温 度，T3表示瓷套下法兰的温度，则有T1>T3>T2， 据此可定位缺陷部位在动静触头处。
DLT6642008带电设备红外诊断应用规范(2篇)
DLT6642008带电设备红外诊断应用规范(2篇)DLT 6642008 带电设备红外诊断应用规范（第一篇）DLT 6642008《带电设备红外诊断应用规范》是电力行业进行带电设备状态监测和故障诊断的重要技术标准。
该规范详细规定了红外诊断技术在带电设备中的应用方法、技术要求、操作流程及数据分析等内容。
一、红外诊断技术概述1. 技术原理红外诊断技术基于物体热辐射原理，通过红外热像仪捕捉设备表面的温度分布信息，进而分析设备的运行状态。
任何物体在绝对零度以上都会发出红外辐射，温度越高，辐射强度越大。
2. 应用优势非接触测量：无需接触设备，安全可靠。
实时监测：能够实时获取设备温度分布，及时发现异常。
直观性强：通过热像图直观展示温度分布，便于分析和判断。
二、红外诊断设备要求1. 红外热像仪分辨率：应选择高分辨率的热像仪，以确保图像清晰。
测温精度：测温精度应达到±2℃或更高。
响应波长：适用于电力设备的热像仪一般响应波长在814μm范围内。
2. 辅助设备计算机：用于数据存储和分析。
图像处理软件：用于热像图的后期处理和分析。
三、红外诊断操作流程1. 准备工作设备检查：确保红外热像仪及其他辅助设备工作正常。
环境评估：评估现场环境温度、湿度、风速等影响因素。
2. 数据采集设备定位：根据设备类型和检测要求，确定最佳检测位置。
参数设置：调整热像仪的参数，如温度范围、发射率等。
图像拍摄：按照规范要求，多角度、多位置拍摄设备热像图。
3. 数据分析图像处理：使用图像处理软件对热像图进行预处理，如去噪、增强等。
温度分析：识别热像图中的高温区域，计算温差和温升。
故障判断：根据温度分布和设备特性，判断是否存在故障及其类型。
四、常见故障类型及诊断方法1. 接触不良特征：接触点温度异常升高。
诊断方法：对比同一设备不同接触点的温度，若温差较大，则可能存在接触不良。
2. 绝缘老化特征：绝缘表面温度分布不均匀。
诊断方法：观察绝缘表面的温度分布，若出现局部高温区，则可能存在绝缘老化。
电力设备红外测温ppt课件
温差。
.
21
9、空间分辨率
整机的空间分辨率参数是概括了物镜、摄像管、视 频电路和显像管各个分辨率影响的综合参数。
.
25
外壳温度分布
内部线路或器件故障导致发热，热量可以通过传 导、对流等形式传递到外壳，通过红外热成相仪 可直接在外壳上发现温度异常。
.
26
电力设备故障红外探测的原理
红外辐射的发射及其规律：
红外辐射（或红外线，简称为红外），就是电磁波 谱中比微波波长还短、比可见光的红光波长还长的 电磁波。具有电磁波的共同特征，都以横波形式在 空间传播，并且在真空中都有相同的传播速度；
电力设备红外测温
.
1
红外技术的起源和发展
1800年，英国物理学家F.W.赫胥尔做了个实验，让 阳光通过一个大三棱镜，在白色屏上展示出一副七 色光带，然后将七支体温计分别挂在每种单色光带 上，为了监测环境温度，又在七色光带周围放置几 个温度计。实验结果令他大为惊奇：
从紫外区到红光区的温度显示象阶梯一样，一个比
λmT=2897.8um·K
该关系式称为维恩位移定律，它表明最大辐射波长 等于一个常数与物体温度之比。即物体越热其最大 辐射波长越短。
工业状态检测用红外热像仪一般工作在远红外波段。
.
30
3.辐射功率随温度的变化规律——斯蒂芬-玻耳兹曼 定律
斯蒂芬-玻耳兹曼定律描述的是黑体单位表面积向整 个半球空间发射的所有波长的总辐射功率Mb（T） 随其温度的变化规律。
.
23
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 范围
本标准给出了使用红外热低像检测带电设备的方法、 仪器要求、仪器适用范围、缺陷的判断依据及红外数据 的管理规定等，使用红外测温仪（点温仪）可参照本标 准执行。 • 本标准适用于具有电流、电压致热效应或其他致热效 应的各电压等级设备、包括电机、变压器、电抗器、断 路器、隔离开关、互感器、套管、电力电容器、避雷器 、电力电缆、母线、导线、绝缘子、组合电器、低压电 器及二次回路。
.
3 术语和定义
• 3.1 温升 • 被测设备表面温度和环境温度参照不同部位之间的温度差。 • 3.2 温差 • 不同被测设备或同一被测设备不同部位之间的温度差。 • 3.3 相对温差 • 两个对应测点之间的温差与其中较热点的温升之比的百分数
。相对温差δt可用下式求出： • δt=（τ1-τ2）/τ1×100%=（T1- T2）/（T1- T0）×100% • 式中：τ1和T1—发热点的温升和温度； • τ2和T2—正常相对应点的温升和温度； • T0—环境温度参照体的温度。
.
正常的
220KV 电容式 电压互
感器
电容式电压互感器
110KV 电容式 电压互 感器上 部2/5左 右电容 芯缺油 击穿
.
110KV 电容式 电压互 感器上 部缺油 ，并有 1/6左右 电容芯 击穿
电容式电压互感器
正常的 110KV 电容式 电压互 感器
.
正常的 （阻尼 电阻外 引）
110KV 电容式 电压互 感器
P＝KfI2R
P为发热功率 W；Kf为附加损耗系数；I为通过的负荷 电流， A；R为截流导体的直流电阻，Ω。 Kf－在交流电路中计及趋肤效应和邻近效应时使电阻 增大的系数。
电流致热性设备
• 引起导电回路接触不良，电流致热的主要原因： • 导电回路连接结构设计不合理； • 安装施工不严格，不符合工艺要求。 • 导线在风力舞动下或者外界引起振动等机械力作用下，以
带电设备红外诊断应用规范
国网湖南省检修公司
前言
• 随着电力设备故障诊断技术的不断发展， 现代红外技术不断成熟和日臻完善，电 力设备的红外检测诊断技术作为一项简 便、快捷的设备状态在线检测技术得到 了快速发展。它具有不停电、不取样、 非接触、直观、准确、实时、灵敏度高、 快速、安全、应用范围广等特点，是保 证电力设备安全、经济运行的重要措施。
3 术语和定义
3.7 电压致热型设备 由于电压效应引起发热的设备。 介质损耗（介损）增大引起的发热 由固体或液体（如油等）电介质构成的绝缘结构也是许多高 压电气设备的重要组成部分。用作电器内部或截流导体附近 电气绝缘的电介质材料，在交变电压作用下引起的能量损耗， 称为介质损耗，由此产生的损耗发热功率表示为：
2 规范性引用文件
• GB/T 6592 电工和电子测量设备性能表示（GB/T 65921996, IEC 60359：1987 , IDT )
• GB/T 11022 高压开关设备和控制设备标准的共同技术要 求（GB/T 11022-1999，IEC60694：1996, EQV )
• DL 408 电业安全工作规程（发电厂和变电所电气部分） • DL 409 电业安全工作规程（电力线路部分） • IEC 60068 电工电子产品环境试验 • IEC 61000 电磁兼容
及线路周期性加载及环境温度的周期性变，也会使连接部 位周期性热胀冷缩，导致连接松动。 • 长期裸露在大气环境中运行，受雨、雪、雾、有害气体及 酸、碱、盐等腐蚀性尘埃的污染和侵蚀，造成接头电接触 表面氧化等 • 电气设备内部触头表面氧化，多次分合后在触头间残存有 机物或碳化物，触头弹簧断裂或退火老化，或因触头调整 不当及分合时电弧的电腐蚀与等离子蒸气对触头的磨损及 烧蚀，造成接触面积减小等
P＝U2Cωtgδ U：为施加的电压，V；ω为交变电压的角频率；C为介质和 等值电容，F；tgδ为绝缘介质损耗因数或介质损耗角正切值；
电压致热型设备－介损引起发热
510电缆发热终端热像图
正常终端热像图
对发热终端内硅油进行检测，发现硅油介损严重超标，达到0.03；
电压致热型设备－介损引起发热
220kV避雷器受潮故障
耦合电容器
220KV耦合电容器下节电容.器介损偏高发热
移相电容器
10KV移相电容器电容器介损偏高、电容量增加30％；温度偏高10℃
.
电压致热型缺陷-支柱绝缘子
长沙榔梨变11热型缺陷-支柱瓷瓶
长沙黎托变10KV电抗器. 支撑瓷瓶上部有小裂纹
电压致热型缺陷-支柱绝缘子
110KV支柱绝缘子大厅模拟运行条件下试验，该绝缘子有贯穿性裂纹
加压5min后红外热像图 ，最高温升110℃
加压8min后红外热像图，最高 . 温升150℃；加压10min后断裂
.
3 术语和定义
3.8 电流致热型设备 由于电流效应引起发热的设备。 电阻损耗增大发热性故障 电力系统导电回路中的金属导体都存在相应的电阻， 因此当通过负荷电流时，必然有一部分电能按焦耳－ 楞茨定律以损耗的形式消耗掉。由此产生的发热功率：
电流致热性设备
岗市变500kV隔离开关接触不 良缺陷
船山变220kV2母跳线路触不 良缺陷
电流致热性设备
云田500kV电流互感器柱头接 触不良缺陷
云田变500kV＃2主变中压套管柱内 部接触不良缺陷
3 术语和定义
故障避雷器解体后可见光图
电压致热型设备－介损引起发热
天顶220kV耦合电容器 局部缺陷
.
解体后可见光图
悬式绝缘子
220KV合成绝缘子芯棒端部受潮
500KV悬式绝缘子最下两片低值 ，其中倒数第二片绝缘电阻为 4MΩ，第一片绝缘电阻50 MΩ
.
电容式电压互感器
220KV 电容式 电压互 感器电 磁单元 不工作 （中间 互感器 一次断 线）
3 术语和定义
3.4 环境温度参照体 用来采集环境温度的物体。它不一定具有当时的
真实环境温度，但具有与被检测设备相似的物理属 性，并与被测设备处于相似的环境之中。 3.5 一般检测
适用于用红外热像仪对电气设备进行大面积检 测。 3.6 精确检测
主要用于检测电压致热型和部分电流致热型设 备的内部缺陷，以便对设备的故障进行精确判断。
