带电设备红外诊断技术应用导则
带电设备红外诊断技术应用导则(最新)
带电设备红外诊断技术应用导则(最新)随着电力系统的不断发展，带电设备的运行状态监测和故障诊断成为保障电力系统安全稳定运行的重要环节。
红外诊断技术作为一种非接触式、快速、高效的检测手段，在带电设备状态监测和故障诊断中得到了广泛应用。
本导则旨在规范带电设备红外诊断技术的应用，提高诊断的准确性和可靠性，确保电力系统的安全运行。
1. 范围本导则适用于电力系统中各类带电设备（包括变压器、断路器、隔离开关、电缆、母线等）的红外诊断技术应用。
内容包括红外诊断技术的原理、设备选型、检测方法、数据分析、故障诊断及预防措施等。
2. 规范性引用文件GB/T 110222011 《高压开关设备和控制设备标准的共用技术要求》DL/T 6642016 《带电设备红外诊断应用规范》DL/T 845.92004 《电力设备预防性试验规程第9部分：红外热像检测》其他相关国家和行业标准3. 术语和定义3.1 红外诊断技术利用红外热像仪对带电设备进行非接触式温度测量，通过分析设备表面的温度分布，判断设备运行状态和潜在故障的技术。
3.2 热像图由红外热像仪采集的设备表面温度分布图像，通常以伪彩色显示。
3.3 热异常设备表面温度分布异常，可能指示设备存在故障或潜在问题。
3.4 热像仪用于采集物体表面红外辐射能量，并将其转换为可视图像的仪器。
4. 红外诊断技术原理4.1 红外辐射原理任何物体在绝对零度以上都会发射红外辐射，辐射强度与物体的温度成正比。
通过测量物体表面的红外辐射强度，可以推算出物体的表面温度。
4.2 红外热像仪工作原理红外热像仪通过光学系统收集物体表面的红外辐射，经过红外探测器转换为电信号，再经过信号处理和图像处理，最终生成热像图。
4.3 温度分布与故障关系设备表面的温度分布反映了设备的运行状态。
正常情况下，设备各部分的温度应均匀分布；若出现局部温度异常升高或降低，可能指示设备存在故障，如接触不良、绝缘老化、过载等。
5. 红外诊断设备选型5.1 红外热像仪选型5.1.1 分辨率选择高分辨率的热像仪，能够更清晰地显示设备表面的温度分布，提高诊断准确性。

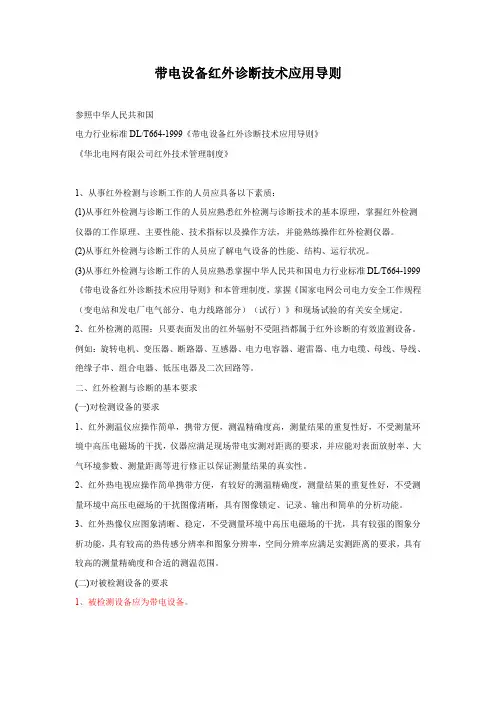

《带电设备红外诊断技术应用导则》DLT
带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。
(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。
(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。
2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。
例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。
2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。
3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。
(二)对被检测设备的要求1、被检测设备应为带电设备。
2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。
《带电设备红外诊断技术应用导则》DLT664-1999
带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。
(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。
(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。
2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。
例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。
2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。
3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。
(二)对被检测设备的要求1、被检测设备应为带电设备。
2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。
带电设备红外诊断应用规范2024
带电设备红外诊断应用规范20241. 引言1.1 背景与目的随着电力系统的不断发展，带电设备的运行状态监测变得尤为重要。
红外诊断技术作为一种非接触、高效、准确的检测手段，广泛应用于带电设备的故障诊断与预防性维护。
本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全稳定运行。
1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、电缆接头、绝缘子等）的红外诊断工作。
适用于电力企业、检测机构及相关从业人员。
2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的异常状态。
2.2 热像图由红外热像仪生成的反映被测物体表面温度分布的图像。
2.3 热斑热像图中温度明显高于周围区域的局部区域，通常指示设备存在异常。
2.4 温差设备某一区域与参考区域（通常为环境温度或设备其他正常区域的温度）之间的温度差。
3. 红外诊断设备与仪器3.1 设备选型3.1.1 红外热像仪应具备高分辨率、高灵敏度、宽温度范围等特性。
3.1.2 根据被测设备的类型和检测距离，选择合适的热像仪型号。
3.1.3 热像仪应具备数据存储、图像处理和分析功能。
3.2 设备校准3.2.1 红外热像仪应定期进行校准，确保测量精度。
3.2.2 校准应按照制造商提供的校准程序进行，或委托专业机构进行。
3.2.3 校准记录应妥善保存，以备查验。
3.3 设备维护3.3.1 红外热像仪应存放在干燥、清洁的环境中，避免受潮和灰尘污染。
3.3.2 使用前后应进行检查，确保设备完好无损。
3.3.3 定期进行设备保养，更换易损件。
4. 红外诊断流程4.1 前期准备4.1.1 收集被测设备的资料，包括设备型号、运行参数、历史故障记录等。
4.1.2 制定详细的检测计划，明确检测时间、地点、人员分工等。
4.1.3 准备必要的检测工具和防护装备，确保安全。
带电设备红外诊断技术应用导则(3篇)
带电设备红外诊断技术应用导则(3篇)文章一：带电设备红外诊断技术概述及优势一、引言随着电力系统的不断发展，对带电设备的运行状态进行实时监测和诊断具有重要意义。
带电设备红外诊断技术作为一种非接触式、快速、有效的检测方法，已在电力系统中得到了广泛应用。
本文将介绍带电设备红外诊断技术的原理、优势及其在电力系统中的应用。
二、带电设备红外诊断技术原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中产生的红外辐射，通过分析红外热像图，发现设备潜在的故障隐患。
其基本原理如下：1. 红外辐射原理：物体在温度高于绝对零度时会向外辐射能量，其辐射强度与物体温度成正比。
带电设备在运行过程中，由于电流的作用，设备温度会发生变化，从而产生红外辐射。
2. 红外热像仪工作原理：红外热像仪通过探测设备产生的红外辐射，将其转换为电信号，经过放大、处理，生成红外热像图。
三、带电设备红外诊断技术优势1. 非接触式检测：红外诊断技术无需与设备直接接触，避免了因接触导致的设备停运和安全隐患。
2. 快速检测：红外热像仪能够实时捕捉设备的红外辐射，快速发现设备故障隐患。
3. 无需停电：带电设备红外诊断技术可在设备正常运行状态下进行，不影响设备正常工作。
4. 检测范围广：红外热像仪可检测不同类型的带电设备，如变压器、电缆、开关等。
5. 诊断结果客观：红外热像图能够直观地反映设备温度分布，诊断结果具有客观性。
四、带电设备红外诊断技术应用1. 变压器红外诊断：通过红外热像仪检测变压器运行过程中的温度变化，发现变压器内部故障，如绕组短路、接头接触不良等。
2. 电缆红外诊断：检测电缆接头、终端等关键部位的温度，发现电缆故障，如接头接触不良、绝缘老化等。
3. 开关设备红外诊断：对开关设备进行红外检测，发现设备内部故障，如触头接触不良、绝缘子损坏等。
4. 避雷器红外诊断：检测避雷器表面的温度，发现避雷器老化、损坏等故障。
文章二：带电设备红外诊断技术应用要点一、红外诊断设备选型1. 红外热像仪：选择具有高分辨率、高灵敏度的红外热像仪，以满足不同场景下的检测需求。
《带电设备红外诊断技术应用导则》DLT664-1999
带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。
(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。
(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。
2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。
例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。
2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。
3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。
(二)对被检测设备的要求1、被检测设备应为带电设备。
2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。
《带电设备红外诊断技术应用导则》DL_T(最新)
《带电设备红外诊断技术应用导则》DL_T(最新)随着电力系统的快速发展，带电设备的运行状态监测和故障诊断显得尤为重要。
红外诊断技术作为一种非接触、高效、安全的检测手段，广泛应用于带电设备的故障诊断和预防性维护中。
为了规范和指导红外诊断技术在带电设备中的应用，特制定本导则。
1. 范围本导则规定了带电设备红外诊断技术的应用原则、设备要求、检测方法、数据分析、诊断标准及安全管理等内容。
适用于电力系统中各类带电设备的红外检测与诊断。
2. 规范性引用文件以下文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 110212014 电气绝缘材料耐热性分级GB/T 121132003 接触电流和保护导体电流的测量方法DL/T 6642016 带电设备红外诊断应用规范3. 术语和定义3.1 红外诊断技术利用红外热像仪对带电设备进行非接触式温度测量，通过分析设备表面的温度分布，判断设备运行状态和潜在故障的技术。
3.2 热像图由红外热像仪生成的设备表面温度分布图像。
3.3 热异常设备表面温度分布异常，可能指示设备存在故障或潜在问题。
4. 应用原则4.1 安全性红外检测应在确保人员和设备安全的前提下进行，严格遵守电力安全操作规程。
4.2 准确性检测设备应定期校准，确保测量数据的准确性和可靠性。
4.3 及时性定期进行红外检测，及时发现和处理设备潜在故障，防止事故发生。
4.4 全面性对关键设备和重点部位进行全面检测，确保无遗漏。
5. 设备要求5.1 红外热像仪5.1.1 性能要求分辨率：不低于320×240像素热灵敏度：≤0.05℃测温范围：20℃至+500℃波长范围：8μm至14μm5.1.2 功能要求具备自动调焦功能支持温度实时显示和记录具备图像存储和传输功能支持多种温度分析工具5.2 辅助设备三脚架：用于固定热像仪，确保图像稳定防护装备：包括绝缘手套、绝缘鞋等，确保操作人员安全计算机及分析软件：用于数据处理和图像分析6. 检测方法6.1 检测准备6.1.1 环境条件检测应在无雨、无雾、风速小于2m/s的条件下进行环境温度应在10℃至+40℃之间6.1.2 设备准备检查红外热像仪是否正常工作校准热像仪，确保测量精度准备好辅助设备和防护装备6.2 检测步骤6.2.1 设备选择根据检测任务选择合适的带电设备，重点关注高压开关、变压器、电缆接头等关键部位。
《带电设备红外诊断技术应用导则》DL_T(3篇)
《带电设备红外诊断技术应用导则》DL_T(3篇)文章一：带电设备红外诊断技术概述一、引言随着电力系统规模的不断扩大，保证电力设备的安全运行成为电力系统管理的重要任务。
带电设备红外诊断技术作为一种无损、非接触式检测方法，已在我国电力系统得到了广泛的应用。
本文主要介绍了带电设备红外诊断技术的基本原理、设备组成、应用领域及发展趋势。
二、带电设备红外诊断技术基本原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中的热辐射信号，通过分析热像图，发现设备潜在的缺陷和故障。
其基本原理包括：1. 红外辐射原理：物体在温度高于绝对零度时，会向外辐射能量，辐射强度与物体温度成四次方关系。
带电设备在运行过程中，由于电流的作用，设备各部分温度存在差异，通过红外热像仪可以捕捉到这种温度差异。
2. 热传导原理：电流通过设备时，会产生热量，热量通过设备本体及周围介质进行传导、对流和辐射，形成温度场。
红外热像仪可以捕捉到这个温度场，通过热像图反映出设备的温度分布。
3. 红外热像仪原理：红外热像仪主要由光学系统、探测器、信号处理系统、显示和输出系统等组成。
光学系统负责收集被测设备的红外辐射能量，探测器将红外辐射能量转换为电信号，信号处理系统对电信号进行处理，最后将温度分布以热像图的形式显示和输出。
三、带电设备红外诊断技术应用领域1. 变压器：红外诊断技术可用于检测变压器内部绕组、绝缘材料、接头等部位的缺陷，如局部过热、绝缘老化等。
2. 开关设备：红外诊断技术可检测开关设备中的触头、母线、绝缘子等部件的缺陷，如接触不良、氧化、污闪等。
3. 绝缘子：红外诊断技术可用于检测绝缘子的缺陷，如裂纹、污闪、局部过热等。
4. 线路：红外诊断技术可检测线路的接头、绝缘子、导线等部位的缺陷，如接头过热、绝缘子损坏等。
5. 发电机：红外诊断技术可用于检测发电机定子、转子、绝缘等部位的缺陷，如局部过热、绝缘老化等。
四、带电设备红外诊断技术发展趋势1. 高分辨率：随着红外探测器技术的不断发展，红外热像仪的分辨率不断提高，使得热像图更加清晰，有利于发现微小缺陷。
《带电设备红外诊断技术应用导则》DL_T(二)
《带电设备红外诊断技术应用导则》DL_T(二)1. 引言带电设备红外诊断技术作为一种无损检测方法，在我国电力系统得到了广泛的应用。
该技术通过检测带电设备的热像，发现设备的异常热点、缺陷和隐患，为设备的状态评估和故障预测提供重要依据。
本导则旨在规范带电设备红外诊断技术的应用，提高电力设备运行可靠性，保障电网安全稳定运行。
2. 适用范围本导则适用于交流电压为35kV及以下、直流电压为±50kV及以下的带电设备红外诊断。
其他电压等级的带电设备红外诊断可参照执行。
3. 红外诊断原理3.1 红外辐射原理任何物体在绝对零度以上都会向外辐射红外线。
物体的温度越高，辐射的红外线强度越大。
带电设备在运行过程中，由于电流的作用，设备各部分的温度会有所不同，产生温差。
利用红外热像仪可以捕捉到这些温差信息，从而发现设备的热点、缺陷和隐患。
3.2 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统等组成。
光学系统负责收集被测设备辐射的红外线，探测器将红外线转换为电信号，信号处理系统对电信号进行处理，最后通过显示系统将热像图展示给操作人员。
4. 红外诊断方法4.1 同一位置不同时间检测法在设备不同负荷、不同环境条件下，对设备同一位置进行多次红外检测，分析设备热像的变化，判断设备是否存在异常。
4.2 同一时间不同位置检测法在同一时间对设备不同位置进行红外检测，对比分析各位置的热像，发现设备的热点、缺陷和隐患。
4.3 负荷变化检测法在设备负荷变化过程中，对设备进行连续红外检测，观察设备热像的变化，分析设备在不同负荷下的运行状态。
4.4 对比检测法将设备正常运行时的热像与历史数据进行对比，分析设备状态的演变，预测设备可能出现的故障。
5. 红外诊断操作步骤5.1 检测前准备5.1.1 确定检测对象和范围根据设备运行情况、历史故障数据和设备重要性，确定红外检测的对象和范围。
5.1.2 选择合适的红外热像仪根据被测设备的电压等级、设备类型和环境条件，选择合适的红外热像仪。
《带电设备红外诊断技术应用导则》DLT
《带电设备红外诊断技术应用导则》DLT一、引言随着我国电力行业的快速发展，电力设备的安全运行越来越受到重视。
红外诊断技术作为一种非接触式、快速、高效的检测手段，在电力系统中的应用日益广泛。
为了规范红外诊断技术的应用，提高电力设备检测的准确性和可靠性，制定本导则。
二、红外诊断技术概述（一）红外诊断技术原理红外诊断技术是利用红外线与物体表面的热辐射特性，通过检测物体表面的温度分布，分析设备的热状态，从而判断设备是否存在故障的一种检测方法。
（二）红外诊断技术特点1. 非接触式检测：无需与设备直接接触，避免了设备带电检测的安全风险。
2. 实时性：能够实时监测设备的热状态，发现潜在的故障隐患。
3. 高效性：检测速度快，节省人力物力成本。
4. 广泛应用：适用于各种电压等级的电力设备。
三、红外诊断设备选用（一）红外热像仪1. 选择具有高分辨率、高灵敏度的红外热像仪，以满足检测精度要求。
2. 根据检测距离选择合适的镜头焦距。
3. 选择具有自动对焦、温度测量、图像分析等功能的红外热像仪。
（二）红外测温仪1. 选择具有高精度、高稳定性的红外测温仪。
2. 根据检测距离选择合适的测量范围。
3. 选择具有数据存储、传输功能的红外测温仪。
四、红外诊断方法及流程（一）红外诊断方法1. 温度对比法：通过对比设备正常运行温度与异常温度，判断设备是否存在故障。
2. 温度分布法：分析设备表面的温度分布，判断设备的热状态。
3. 温度梯度法：分析设备表面的温度梯度，判断设备的故障部位。
（如绝缘子、接头发热等）。
（二）红外诊断流程1. 检测前准备：检查红外检测设备是否正常，了解设备运行状况。
2. 检测实施：按照检测方案，对设备进行红外检测。
3. 数据分析：对检测数据进行分析，判断设备是否存在故障。
4. 故障诊断：根据检测结果，结合设备运行状况，确定故障原因。
5. 检测编写检测报告，提出处理建议。
五、红外诊断技术在电力系统的应用（一）输电线路1. 检测输电线路的接头、绝缘子、导线等部位的温度，发现潜在故障。
DLT6642008带电设备红外诊断应用规范(2篇)
DLT6642008带电设备红外诊断应用规范(2篇)DLT 6642008 带电设备红外诊断应用规范（第一篇）DLT 6642008《带电设备红外诊断应用规范》是电力行业进行带电设备状态监测和故障诊断的重要技术标准。
该规范详细规定了红外诊断技术在带电设备中的应用方法、技术要求、操作流程及数据分析等内容。
一、红外诊断技术概述1. 技术原理红外诊断技术基于物体热辐射原理，通过红外热像仪捕捉设备表面的温度分布信息，进而分析设备的运行状态。
任何物体在绝对零度以上都会发出红外辐射，温度越高，辐射强度越大。
2. 应用优势非接触测量：无需接触设备，安全可靠。
实时监测：能够实时获取设备温度分布，及时发现异常。
直观性强：通过热像图直观展示温度分布，便于分析和判断。
二、红外诊断设备要求1. 红外热像仪分辨率：应选择高分辨率的热像仪，以确保图像清晰。
测温精度：测温精度应达到±2℃或更高。
响应波长：适用于电力设备的热像仪一般响应波长在814μm范围内。
2. 辅助设备计算机：用于数据存储和分析。
图像处理软件：用于热像图的后期处理和分析。
三、红外诊断操作流程1. 准备工作设备检查：确保红外热像仪及其他辅助设备工作正常。
环境评估：评估现场环境温度、湿度、风速等影响因素。
2. 数据采集设备定位：根据设备类型和检测要求，确定最佳检测位置。
参数设置：调整热像仪的参数，如温度范围、发射率等。
图像拍摄：按照规范要求，多角度、多位置拍摄设备热像图。
3. 数据分析图像处理：使用图像处理软件对热像图进行预处理，如去噪、增强等。
温度分析：识别热像图中的高温区域，计算温差和温升。
故障判断：根据温度分布和设备特性，判断是否存在故障及其类型。
四、常见故障类型及诊断方法1. 接触不良特征：接触点温度异常升高。
诊断方法：对比同一设备不同接触点的温度，若温差较大，则可能存在接触不良。
2. 绝缘老化特征：绝缘表面温度分布不均匀。
诊断方法：观察绝缘表面的温度分布，若出现局部高温区，则可能存在绝缘老化。
DLT 664-2008 带电设备红外诊断应用规范
带电设备红外诊断应用规范Application rules of infrared diagnosis for live electrical equipment2008-11-01实施代替DL/T664-1999目次前言 (4)1范围 (5)2规范性引用文件 (5)3 术语和定义 (5)3.1 温升 temperature rise (5)3.2 温差 temperature difference (6)3.3 相对温差relative temperature difference (6)3.4环境温度参照体reference body of ambient temperature (6)3.5一般检测 normal measurement (6)3.6精确监测 precise measurement (6)3.7电压致热型设备heating of equipment caused by voltage (6)3.8电流致热型设备heating of equipment caused by current (6)3.9综合致热型设备heating of equipment caused by multiple effect (7)3.10噪声等效温差（NETD）noise equivalent temperature difference (7)3.11准确度 accuracy (7)4现场检测要求 (7)4.1人员要求 (7)4.2安全要求 (7)4.3检测环境条件要求 (8)4.4检测仪器要求 (8)5 现场操作方法 (9)5.1 一般检测 (9)5.2 精确检测 (9)6 仪器管理和校验 (10)6.1 仪器配置 (10)6.2 仪器管理 (10)6.3 红外热像仪的校验 (10)7红外检测周期 (12)7.1 变（配）电设备的检测 (12)7.2 输电线路的检测 (13)7.3 旋转电机的检测 (13)8判断方法 (13)8.1 表面温度判断法 (13)8.2 同类比较判断法 (13)8.3 图像特征判断法 (14)8.4 相对温差判断法 (14)8.5 档案分析判断法 (14)8.6 实时分析判断法 (14)9诊断判据 (14)9.1 电流致热型设备的判断依据 (14)9.2 电压致热型设备的判断依据 (14)9.3 综合致热型设备的判断 (14)10 缺陷类型的确定及处理方法 (15)附录A （规范性附录）电流致热型设备缺陷诊断判据............................................................16 附录B （规范性附录）电压致热型设备缺陷诊断判据............................................................18 附录C （规范性附录）高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限 (20)w ww .b a b a k e .n e t前 言本标准根据《国家发改委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业［2004］872号）的要求，对DL/T 664-1999进行修订。
带电设备红外诊断技术应用导则
（2）DL/T664 标准中 5.2.2 条“当发热点的温 升值小于 10K 时，不宜按表 1 的规定（注：即δt） 确定设备缺陷的性质”，此条规定缺乏数据统计依 据。而实际上，δt（包括 g）在“同类比较”时的 小温度范围应用更具优势。就目前所用“温度分辨 率”达 0.1℃或更高的红外仪器，足以对“10K”或 更小的温度值进行准确测定。
1)外部缺陷——“凡致热效应部位裸露，能用 红外检测直接检测出的缺陷”；DB15/T236 标准定义
中国• 海南
中国科协 2004 年学术年会电力分会场暨中国电机工程学会 2004 年学术年会论文集
607
为“辐射源位置在空气介质中的为外部缺陷”；其 实质是“可视”，“空气介质”与原 GB736 标准中“介 质类别”相对应，便与使用。
（2）B15/T236-1996《电气设备热态红外辐射 的测定与诊断技术规范》（包括《编制说明》）（下 简称 DB15/T236 标准）1996-12-03 发布，是内蒙古 自治区地方标准，是国内有关红外检测技术的第一 部标准。该标准从电力应用角度对有关技术和管理 进行了系统规定，提出并定义了“（相对）温差比” 等概念。特点是简明，现场应用较便捷。
SF6 断路器（“宜ΔT≥10K”） ↓
导流部分（不按原 GB763 标准材料分类，无法查找对应 的最高允许温度 Tm）
↓ →表面温度/最大温升/相间温差→→紧急缺陷
→重大缺陷 →一般缺陷 →δt∈（100%，95%） →紧急缺陷 →（准确测温，）相对温差→→δt∈（ 95%，80%） →重大缺陷 →δt∈（ 80%，20%）
↓
↓
↓
g（Ⅰ）/24h←t>90℃ t≦90℃ → g∈（∞，1）→
带电设备红外诊断技术应用导则(2篇)
带电设备红外诊断技术应用导则(2篇)带电设备红外诊断技术应用导则（第一篇）一、引言随着电力系统的快速发展，带电设备的运行状态监测变得尤为重要。
红外诊断技术作为一种非接触式、高效、准确的检测手段，广泛应用于带电设备的故障诊断与预防性维护中。
本导则旨在为电力行业从业人员提供一套系统、全面的红外诊断技术应用指南，确保其在实际操作中能够准确、高效地应用该技术。
二、红外诊断技术原理1. 红外辐射原理所有物体在绝对零度以上都会发射红外辐射，辐射强度与物体的温度成正比。
红外探测器通过接收物体发射的红外辐射，将其转换为电信号，进而生成红外热像图。
2. 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统组成。
光学系统将目标物体的红外辐射聚焦到探测器上，探测器将红外辐射转换为电信号，信号处理系统对电信号进行处理，最终在显示系统上生成热像图。
三、带电设备红外诊断技术应用范围1. 高压设备变压器、断路器、隔离开关、绝缘子等高压设备的温度监测。
通过检测设备表面温度分布，识别过热故障点。
2. 低压设备电缆接头、配电柜、接触器等低压设备的温度监测。
检测设备是否存在接触不良、过载等故障。
3. 其他设备发电机、电动机、轴承等设备的温度监测。
通过温度变化判断设备运行状态，预防故障发生。
四、红外诊断技术操作流程1. 准备工作设备选择：根据检测对象选择合适的红外热像仪，确保其分辨率、测温范围等参数满足要求。
环境条件：选择适宜的环境条件进行检测，避免阳光直射、雨雪天气等影响检测结果的因素。
2. 现场检测设备预热：开启红外热像仪，进行预热，确保其工作稳定。
目标定位：根据检测对象的位置，调整红外热像仪的角度和距离，确保目标物体在视场范围内。
数据采集：对目标物体进行扫描，采集红外热像图，记录相关数据。
3. 数据分析热像图处理：对采集到的热像图进行预处理，如滤波、增强等，提高图像质量。
温度分析：通过热像图分析目标物体的温度分布，识别异常高温区域。
带电红外线诊断技术应用导则
带电红外线诊断技术应用导则一、范围本导则规定了带电红外线诊断技术的原理、仪器设备、检测方法、诊断流程、数据处理与分析、诊断标准、安全注意事项等内容。
本导则适用于电力设备的带电红外线诊断，其他领域的带电红外线诊断可参照执行。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
三、术语和定义下列术语和定义适用于本文件。
（一）带电红外线诊断技术（live infrared diagnosis technology）利用红外线热像仪对运行中的电力设备进行检测，以发现设备异常发热部位和缺陷的技术。
（二）热像图（thermal image）通过红外线热像仪获取的，反映物体表面温度分布的图像。
（三）热点（hot spot）设备表面温度异常升高的区域。
（四）相对温差（relative temperature difference）发热点的温度与正常部位的温度之差与正常部位的温度之比的百分数。
（五）温差（temperature difference）同一设备两个部位的温度之差。
（六）视场角（field of view）红外线热像仪所能观察到的空间角度范围。
（七）测量距离（measuring distance）红外线热像仪与被测设备表面之间的距离。
（八）发射率（emissivity）物体表面辐射红外线的能力与黑体辐射红外线的能力之比。
四、原理带电红外线诊断技术基于物体的热辐射原理，利用红外线热像仪接收被测设备表面的红外线辐射能，并将其转化为电信号，经过处理后显示为热像图。
设备表面的温度分布与设备的运行状态、故障类型等有关，通过分析热像图可以判断设备的异常发热情况，从而发现设备的缺陷和故障。
五、仪器设备（一）红外线热像仪1. 应具有较高的空间分辨率、温度分辨率和热灵敏度。
2. 应定期进行校准和检定，保证仪器的准确性和稳定性。
带电设备红外诊断技术应用导则
带电设备红外诊断技术应用导则背景带电设备是指在设备正常运行或运行后尚未冷却的情况下进行检查、维修和测试等操作的设备。
由于其在运行时可能存在高电压、高温、高压力等危险因素，因此维修和测试工作往往也需要使用相应的安全措施和特殊技术。
红外诊断技术是一种利用红外热像技术检测设备表面温度的技术，其能够有效地识别设备内部的故障和热点，提高维修效率和设备可靠性。
本篇文档旨在介绍带电设备红外诊断技术应用导则，以帮助工程师在实施带电设备维修和诊断时更加准确和安全。
应用导则1. 安全措施在对带电设备进行红外诊断时，一定要注意安全措施，以保障人身和财产安全。
具体措施包括：•必须由专业的技术人员进行红外诊断，且至少需要两人合作完成操作。
•必须佩戴绝缘手套、绝缘靴、绝缘披肩和防静电服等必要的个人防护装备。
•必须使用专门的红外热像仪等仪器进行检测。
•必须遵守国家和行业的相关规定和标准，如GB50170和GB50058等。
2. 检测方法在进行带电设备红外诊断时，需要按照以下步骤进行：•对设备进行预检。
必须对设备进行安全检查，确保设备正常运行并且可以带电检测。
•确定检测区域。
根据设备的结构和工作条件，确定需要进行检测的区域。
•进行红外热像检测。
使用专门的红外热像仪对设备表面进行扫描，对热点和异常区域进行标记。
•分析检测数据。
根据数据分析和专业知识，确定异常区域的具体原因。
•记录检测结果。
对于红外热像检测及分析的结果和，必须进行详细的记录和报告。
3. 维护与保养对于带电设备的维护和保养，应遵循以下原则：•定期进行检测。
对于高压设备，必须定期进行带电检测，以保障设备正常运行和安全。
•定期进行保养。
对于设备的电气部分和机械部分，必须定期进行保养，以延长设备寿命和提高设备可靠性。
•合理使用设备。
合理使用带电设备，避免在过度负荷或不正常运行状态下使用，以保障设备的完好性。
•定期进行红外诊断。
定期使用红外热像仪对设备进行检测，及时发现潜在故障，减少维修成本和设备停机时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国电力行业标准带电设备红外诊断技术应用导则DL/T 664—1999 Technical guide for infrared diagnosis of alive equipment中华人民共和国国家经济贸易委员会1999-08-02批准1999-10-01实施前言本标准是根据原电力工业部1995年电力行业标准计划项目(技综［1995］15号文)的安排制定的。
本标准项目承担单位为河北省电力局，由省局委托邯郸电业局承办。
制定本标准的目的是指导设备管理人员和现场工作人员，应用红外诊断技术对带电设备的表面温度场进行检测和诊断，发现设备的缺陷和异常情况，为设备检修提供依据，为开展设备状态维修创造条件，提高设备运行的可靠率。
本标准是在没有国内外类似标准借鉴的情况下，由起草人员经过调查研究，搜集了国内外的应用成果和科研成果，经过分析、综合和试验验证，多次征求专家意见，反复修改而制定的。
本标准的实施将对电力行业红外诊断技术的进一步推广及设备检修制度的改革起推动作用。
本标准的附录A、附录B、附录C都是标准的附录。
本标准的附录D、附录E、附录F、附录G、附录H都是提示的附录。
本标准由中国电力企业联合会标准化部提出并归口。
本标准起草单位：邯郸电业局、华北电力科学研究院、国家电力公司热工研究院、福建省电力试验研究所、江西省电力试验研究所、广东省电力试验研究所、内蒙古电力科学研究院。
本标准主要起草人：胡世征、程玉兰、廖福旺、陈洪岗、杨楚明、侯善敬、赵墨林、李世忠、申兴忠、胡洪钧、阎军、陈永义。
本标准由中国电力企业联合会标准化部负责解释。
1 范围本标准规定了红外诊断对象、诊断方法和设备缺陷的判断依据，对红外检测和诊断技术管理工作提出了要求。
本标准适用于电力行业中具有电流、电压致热效应或其他致热效应的设备。
电力用户对带电设备进行红外检测和诊断时，可参照本标准执行。
注：只要表面发出的红外辐射不受阻挡，都属于红外诊断技术的有效监测设备，例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 755—87 旋转电机基本技术要求GB 763—90 交流高压电器在长期工作时的发热GB/T 7064—1996 透平型同步电机技术要求GB 7674—87 六氟化硫封闭式组合电器GB/T 12604.9—1996 无损检测术语红外检测DL/T 572—95 电力变压器运行规程DL/T 596—1996 电力设备预防性试验规程3 定义本标准采用下列定义。
3.1 带电设备alive equipment传导负荷电流(试验电流)或加有运行电压(试验电压)的设备。
3.2 温升temperature rise用同一检测仪器相继测得的被测物表面温度和环境温度参照体表面温度之差。
3.3 温差temperature difference用同一检测仪器相继测得的不同被测物或同一被测物不同部位之间的温度差。
3.4 相对温差relative temperature difference两个对应测点之间的温差与其中较热点的温升之比的百分数。
相对温差δt可用下式求出：(1)式中：τ1和T1——发热点的温升和温度；τ2和T2——正常相对应点的温升和温度；T0——环境参照体的温度。
3.5 环境温度参照体reference body of ambient temperature用来采集环境温度的物体叫环境温度参照体。
它可能不具有当时的真实环境温度，但它具有与被测物相似的物理属性，并与被测物处在相似的环境之中。
3.6 外部缺陷external defect凡致热效应部位裸露，能用红外检测仪器直接检测出的缺陷。
3.7 内部缺陷internal defect凡致热效应部位被封闭，不能用红外检测仪器直接检测，只能通过设备表面的温度场进行比较、分析和计算才能确定的缺陷。
4 基本要求4.1 对检测仪器的要求4.1.1 红外测温仪应操作简单，携带方便，测温精确度较高，测量结果的重复性要好，不受测量环境中高压电磁场的干扰，仪器的距离系数应满足实测距离的要求，以保证测量结果的真实性。
4.1.2 红外热电视应操作简单，携带方便，有较好的测温精确度，测量结果的重复性要好，不受测量环境中高压电磁场的干扰，图像清晰，具有图像锁定、记录和输出功能。
4.1.3 红外热像仪应图像清晰、稳定，不受测量环境中高压电磁场的干扰，具有必要的图像分析功能，具有较高的温度分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。
4.2 对被检测设备的要求4.2.1 被检测电气设备应为带电设备。
4.2.2 检测时在保证人身和设备安全的前提下，应打开遮挡红外辐射的门或盖板。
4.2.3 新设备选型时宜考虑进行红外检测的可能性。
4.3 对检测环境的要求4.3.1 检测目标及环境的温度不宜低于5℃，如果必须在低温下进行检测，应注意仪器自身的工作温度要求，同时还应考虑水汽结冰使某些进水受潮的设备的缺陷漏检。
4.3.2 空气湿度不宜大于85%，不应在有雷、雨、雾、雪及风速超过0.5m/s的环境下进行检测。
若检测中风速发生明显变化，应记录风速，必要时按附录D修正测量数据。
4.3.3 室外检测应在日出之前、日落之后或阴天进行。
4.3.4 室内检测宜闭灯进行，被测物应避免灯光直射。
4.4 检测诊断周期4.4.1 运行电气设备的红外检测和诊断周期，应根据电气设备的重要性、电压等级、负荷率及环境条件等因素确定。
4.4.2 一般情况下，应对全部设备一年检测一次，发电厂、重要的枢纽站、重负荷站及运行环境恶劣或设备老化的变电站可适当缩短检测周期。
4.4.3 新建、扩改建或大修的电气设备在带负荷后的一个月内(但最早不得少于24h)应进行一次红外检测和诊断，对110kV及以上的电压互感器、耦合电容器、避雷器等设备应进行准确测温，求出各元件的温升值，作为分析这些设备参数变化的原始资料。
4.4.4 旋转电机的检测诊断周期应参照DL/T 596—1996的第5章及本标准的附录B和附录C的有关规定执行。
4.5 操作方法4.5.1 红外检测时一般先用红外热像仪或红外热电视对所有应测部位进行全面扫描，找出热态异常部位，然后对异常部位和重点检测设备进行准确测温。
4.5.2 准确测温应注意下列各项：a)针对不同的检测对象选择不同的环境温度参照体；b)测量设备发热点、正常相的对应点及环境温度参照体的温度值时，应使用同一仪器相继测量；c)正确选择被测物体的发射率(见附录E)；d)作同类比较时，要注意保持仪器与各对应测点的距离一致，方位一致；e)正确键入大气温度、相对湿度、测量距离等补偿参数，并选择适当的测温范围；f)应从不同方位进行检测，求出最热点的温度值；g)记录异常设备的实际负荷电流和发热相、正常相及环境温度参照体的温度值。
4.6 设备缺陷性质4.6.1 一般缺陷，是指对近期安全运行影响不大的缺陷。
可列入年、季度检修计划中消除。
4.6.2 重大缺陷，是指缺陷比较重大，但设备仍可在短期内继续安全运行的缺陷。
应在短期内消除，消除前应加强监视。
4.6.3 紧急缺陷，是指严重程度已使设备不能安全运行，随时可能导致发生事故或危及人身安全的缺陷。
必须尽快消除或采取必要的安全技术措施进行处理。
5 诊断方法和判断依据5.1 表面温度判断法根据测得的设备表面温度值，对照GB 763的有关规定(见附录A)，凡温度(或温升)超过标准者可根据设备温度超标的程度、设备负荷率的大小、设备的重要性及设备承受机械应力的大小来确定设备缺陷的性质，对在小负荷率下温升超标或承受机械应力较大的设备要从严定性。
5.2 相对温差判断法5.2.1 对电流致热型设备，若发现设备的导流部分热态异常，应按4.5的规定进行准确测温，按公式(1)算出相对温差值，按表1的规定判断设备缺陷的性质。
5.2.2 当发热点的温升值小于10K时，不宜按表1的规定确定设备缺陷的性质。
对于负荷率小、温升小但相对温差大的设备，如果有条件改变负荷率，可增大负荷电流后进行复测，以确定设备缺陷的性质。
当无法进行此类复测时，可暂定为一般缺陷，并注意监视。
5.3 同类比较法5.3.1 在同一电气回路中，当三相电流对称和三相(或两相)设备相同时，比较三相(或两相)电流致热型设备对应部位的温升值，可判断设备是否正常。
若三相设备同时出现异常，可与同回路的同类设备比较。
当三相负荷电流不对称时，应考虑负荷电流的影响。
5.3.2 对于型号规格相同的电压致热型设备，可根据其对应点温升值的差异来判断设备是否正常。
电压致热型设备的缺陷宜用允许温升或同类允许温差的判断依据确定。
一般情况下，当同类温差超过允许温升值的30%时，应定为重大缺陷。
当三相电压不对称时应考虑工作电压的影响。
5.4 热谱图分析法根据同类设备在正常状态和异常状态下的热谱图的差异来判断设备是否正常。
5.5 档案分析法分析同一设备在不同时期的检测数据(例如温升、相对温差和热谱图)，找出设备致热参数的变化趋势和变化速率，以判断设备是否正常。
6 各种电气设备红外诊断导引6.1 发电机和电动机6.1.1 定子绕组接头质量不良检测方法分为外加电流检测法(见附录B)和停机直接检测法。
外加电流检测法是在发电机或电动机定子绕组中加入试验电流I S，待温升稳定后，对所有绕组接头进行热谱图记录并分析。
适用于透平型发电机、水轮发电机和电动机。
判断依据见表2。
停机直接检测法适用于能迅速停机并可以很快进入检测位置的水轮发电机。
它利用负荷电流的余热对接头进行热谱图记录并分析。
判断依据见表2。
诊断实例见附录H的图H1和图H2。
6.1.2 定子铁芯绝缘质量不良6.1.2.1 试验方法见附录C，判断依据见DL/T 596—1996表1第10项。
6.1.2.2 对于200MW及以上透平型发电机，试验时磁通密度宜为1.4T或不小于80%设计磁密。
诊断实例见附录H的图H3。
6.1.3 碳刷和集电环接触不合格碳刷和集电环的检测宜在机组满负荷时进行。
集电环的温度及温升限值按GB/T 7064和GB 755执行，一般温升限值80K，温度限值120℃。
当温升或温度均未超过限值时，对温度分布不均匀，超过平均温升30K的碳刷应视为不合格。
诊断实例见附录H的图H4。
6.1.4 其他部位缺陷发电机或电动机端盖因漏磁所引起的涡流损耗发热，轴承发热，冷却系统局部堵塞等缺陷也可通过红外检测准确定位。
6.2 变压器和电抗器6.2.1 箱体涡流损耗发热变压器漏磁通产生的涡流损耗引起箱体或部分连接螺杆发热，其热像特征是以漏磁通穿过而形成环流的区域为中心的热谱图。
