盘扣式脚手架计算书
盘扣式脚手架计算书80482

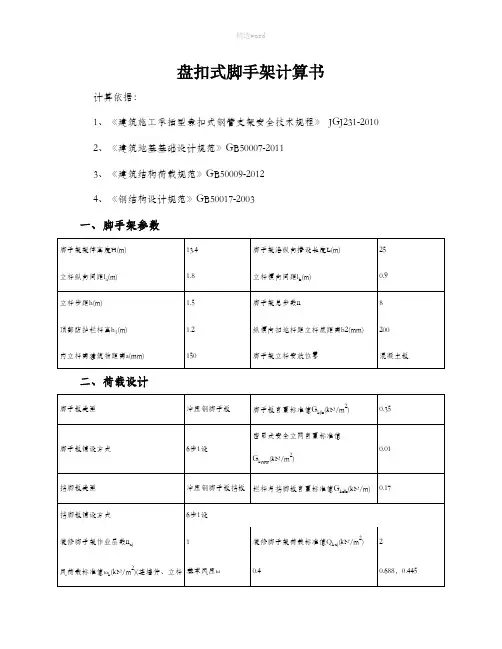

盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数二、荷载设计2)0(kN/m风荷载高度变化系1.687，1.09数μz(连墙件、立杆稳定性)风荷载体型系数μs 1.02搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算横向横杆钢管类型A-SG-1500横向横杆自重G khg(kN)0.05单跨间横杆根数n jg2间横杆钢管类型B-SG-1500间横杆自重G kjg(kN)0.043纵向横杆钢管类型B-SG-1500纵向横杆自重G kzg(kN)0.043横向横杆抗弯强度设计值(f)(N/mm2)205横向横杆截面惯性矩I(mm4)92800横向横杆弹性模量E(N/mm2)206000横向横杆截面抵抗矩W(mm3)3860承载力使用极限状态q=1.2×(G khg/l b+G kjb×l a/(n jg+1) )+1.4×Q kzj×l a /( n jg +1) =1.2×(0.050/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.999kN/m正常使用极限状态q＇=(G khg/l b+G kjb×l a/(n jg+1) )+Q kzj×l a /( n jg +1) =(0.050/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1)=1.466kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.999×0.92/8=0.202kN·mσ=M max/W=0.202×106/3860=52.43N/mm2≤[f]=205N/mm2满足要求。
盘扣式脚手架计算书【范本模板】

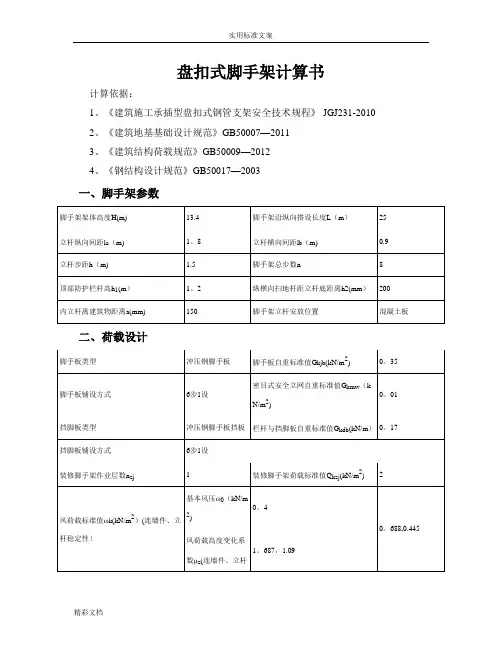

盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-20102、《建筑地基基础设计规范》GB50007—20113、《建筑结构荷载规范》GB50009—20124、《钢结构设计规范》GB50017—2003一、脚手架参数二、荷载设计稳定性）风荷载体型系数μs1。
02搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算横向横杆钢管类型A-SG-1500 横向横杆自重G khg(kN）0。
05单跨间横杆根数n jg 2 间横杆钢管类型B—SG-1500 间横杆自重G kjg(kN）0。
043 纵向横杆钢管类型B—SG-1500横向横杆抗弯强度设计值(f）（N/mm2205纵向横杆自重G kzg（kN）0.043）横向横杆截面惯性矩I（mm4) 92800 横向横杆弹性模量E（N/mm2）206000横向横杆截面抵抗矩W(mm3）3860承载力使用极限状态q=1.2×（G khg/l b+G kjb×l a/（n jg+1））+1.4×Q kzj × l a /( n jg +1)=1.2×(0。
050/0.9+0.35×1。
8/(2+1）)+1。
4×2。
0×1。
8/(2+1）=1.999kN/m 正常使用极限状态q＇=(G khg/l b+G kjb×l a/（n jg+1) )+Q kzj × l a /( n jg +1)=（0。
050/0.9+0.35×1。
8/(2+1））+2。
0×1。
8/(2+1）=1。
466kN/m 计算简图如下1、抗弯验算M max=ql b2/8=1。
999×0。
92/8=0.202kN·mσ=M max/W=0。
202×106/3860=52。
43N/mm2≤[f］=205N/mm2满足要求。
盘扣式脚手架计算书
盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚手架参数、荷载设计搭设示意图盘扣式脚手架剖面图三、横向横杆验算承载力使用极限状态q=1.2 X(G khg/|b+G kjb X|a/(n jg + 1) )+1.4 X Q kzj X l a /( n jg +1) =1.2 仪0.050/0.9+0.35 X 1.8/(2+1))+1.4 X2.0 X1.8/(2+1)=1.999kN/m正常使用极限状态q / =(G khg/l b+G kjb X a/(n jg+1) )+Q kzj X l a /( n jg +1) =(0.050/0.9+0.35 X1.8/(2+1))+2.0 X1.8/(2+1)=1.466kN/m计算简图如下l.WSkk'rr1、抗弯验算M max=q|b2/8=1.999 X).92/8=0.202kN mo=M max/W=0.202 xl06/3860=52.43N/mm 2珂f]=205N/mm 2满足要求。
2、挠度验算V max=5q / l b4/(384EI)=5 X1.466 X9004/(384 >206000 X92800) =0.65mm 珂V = min[l b/150 , 10] = min[900/150 , 10] =6mm满足要求。
3、支座反力计算承载力使用极限状态R1=R2= ql b/2=1.999 X).9/2=0.899kN正常使用极限状态R〔/=R2Z = q / l b/2=1.466 X).9/2=0.659kN四、间横杆验算承载力使用极限状态q=1.2 >G kjg/|b+G kjb >a/(n jg+1) )+1.4 X Q kzj >a /( n jg +1) =1.2 >0.043/0.9+0.35 >1.8/(2+1))+1.4 >2.0 x l.8/(2+1)=1.989kN/m正常使用极限状态q'=(G kjg/l b+G kjb >a/(n jg+1) )+Q kjj >a /( n jg +1) =(0.043/0.9+0.35 >.8/(2+1))+2.0 > 1.8/(2+1)=1.458kN/m计算简图如下l.SiMkK'rr1、抗弯验算M max=ql b2/8=1.989 ».92/8=0.201kN mo=M max/W=0.201 >06/2890=69.70N/mm 2珂f]=205N/mm 2 满足要求。
盘扣式脚手架计算书24594
盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚手架参数、荷载设计搭设示意图盘扣式脚手架剖面图三、横向横杆验算承载力使用极限状态q = 1.2X (G khg/I b+G kjb X l a/(n jg+1) ) + 1.4 X Q kzj X l a /( n jg +1) =1.2 X (0.050/0.9+0.35 X 1.8/(2+1))+1.4X 2.0X 1.8/(2+1)=1.999kN/m正常使用极限状态q，=(G khg/l b+G kjb X l a/(n jg+1) )+Q kzj X l a /( n jg +1) =(0.050/0.9+0.35X1.8/(2+1))+2.0 X 1.8/(2+1)=1.466kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.999 X 0.9/8=0.202kN • m(=M max/W=0.202 X 10/386O=52.43N/mm 2< [f]=205N/mm 满足要求。
2、挠度验算V max=5q/ l b4/(384EI)=5 X 1.466X 900/(384 X 206000X 92800) =0.65mmC [ V = min[l b/150 , 10] = min[900/150, 10] =6mm满足要求。
3、支座反力计算承载力使用极限状态R1=R2= ql b/2=1.999 X 0.9/2=0.899kN正常使用极限状态R/=R2Z = q / l b/2=1.466 X 0.9/2=0.659kN四、间横杆验算q=1.2X (G kjg/l b+G kjb X l a/(n jg+1) )+1.4 X Q kzj X l a /( n jg +1) =1.2 X (0.043/0.9+0.35X 1.8/(2+1))+1.4 X 2.0X 1.8/(2+1)=1.989kN/m正常使用极限状态q'=(G kjg/l b+G kjb X l a/(n jg+1) )+Q kjj X l a /( n jg +1) =(0.043/0.9+0.35X 1.8/(2+1))+2.0 X 1.8/(2+1)=1.458kN/m计算简图如下正常使用极限状态R3/ =R4Z = q / l b/2=1.458 X 0.9/2=0.656kN五、纵向横杆验算承载力使用极限状态由上节可知F i= R3=0.895kN/mq=1.2X G kzg/l a=1.2X 0.043/1.8=0.029kN/m正常使用极限状态F i z= R3/ =0.656kN/m q=G kzg/l a=0.043/1.8=0.024kN/m计算简图如下(=M max/W=0.549 X 106/2890=189.9N/mm2 < [f]=205N/mm 满足要求。
盘扣式脚手架计算书
盘扣式脚手架计算书盘扣式脚手架计算书1. 引言1.1 背景1.2 目的2. 定义与术语2.1 盘扣式脚手架2.2 计算书3. 盘扣式脚手架计算标准3.1 国家标准3.2 行业标准4. 盘扣式脚手架计算流程4.1 起始条件与输入数据4.2 计算方法4.2.1 结构分析方法4.2.2 荷载计算方法4.2.3 刚度计算方法4.2.4 安全系数计算方法4.2.5 脚手架稳定性计算方法4.3 计算示例与结果分析5. 盘扣式脚手架计算书编写要点5.1 整体框架5.2 细化章节5.3 数据来源与准确性5.4 格式规范6. 附件6.1 设计图纸6.2 材料清单6.3 计算表格7. 法律名词及注释7.1 盘扣式脚手架安全管理条例 7.2 建筑工程安全生产管理条例 7.3 建筑法规7.4 脚手架结构设计规范附件：1. 设计图纸- 图纸1: 结构图- 图纸2: 细部连接图2. 材料清单- 清单1: 钢管- 清单2: 节点连接器- 清单3: 扣件3. 计算表格- 表格1: 荷载计算表- 表格2: 安全系数计算表- 表格3: 结构刚度计算表法律名词及注释：1. 盘扣式脚手架安全管理条例: 国家针对盘扣式脚手架的安全管理制定的法规。
2. 建筑工程安全生产管理条例: 国家建筑工程项目的安全生产管理相关法规。
3. 建筑法规: 国家关于建筑工程设计、施工与验收的法律法规。
4. 脚手架结构设计规范: 行业针对脚手架结构设计所制定的规范。
盘扣式脚手架详细计算书
盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚手架参数二、荷载设计搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图连墙件间WF水平斜杆Aa缶盘扣式脚手架平面图三、横向横杆验算承载力使用极限状态qTOxq hg/l b+G kjb Xl a/g g+l))+1.4xQ kzj x./(+1)=1.2x(0.050/0.9+0.35xl.8/(2+l))+1.4x2.0xl.8/(2+l)=1.999kN/m 正常使用极限状态q＇=(G khg/l b+G kjb xl a/(n jg+1))+Q kzj xl a/(n jg+1)=(0.050/0.9+0.35x1.8/(2+1))+2.0x1.8/(2+1)=1.466kN/m 计算简图如下1、抗弯验算M=ql b2/8=1.999x0.92/8=0.202kN・mmaxbo=M/W=0.202x106/3860=52.43N/mm2口f]=205N/mm2max 满足要求。
2、挠度验算V max=5q＇l b4/(384EI)=5x1.466x9004/(384x206000x92800)=0.65mmS[v]=min[l b/150,10]=min[900/150,10]=6mm满足要求。
3、支座反力计算承载力使用极限状态R]=R2=ql b/2=1.999x0.9/2=0.899kN正常使用极限状态R]/=R2，=q f l b/2=1.466x0.9/2=0.659kN四、间横杆验算承载力使用极限状态q=1.2x(G kjg/l b+G kjb Xl a/(n jg+1))+1.4xQ kzj Xl a/(片纟+])=1.2x(0.043/0.9+0.35x1.8/(2+1))+1.4x2.0x1.8/(2+1)=1.989kN/m 正常使用极限状态2(%侏+%山叫+1))+Q kjj Xl a/(n jg+1)=(0.043/0.9+0.35x1.8/(2+1))+2.0x1.8/(2+1)=1.458kN/m计算简图如下1、抗弯验算M max=q l b2/8=1.989X0-92/8=0.201kN^m^=M max/W=0.201x106/2890=69.70N/mm2<[f]=205N/mm2满足要求。
型钢悬挑脚手架(盘扣式)计算书
型钢悬挑脚手架(盘扣式)计算书计算依据1、《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-20212、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数风荷载标准值ωk(kN/m2)(连墙件、立杆稳定性) 基本风压ω0(kN/m2) 0.30.379，0.33 风荷载高度变化系数μz(连墙件、立杆稳定性)1.264，1.1风荷载体型系数μs 1搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算纵横向水平杆钢管类型Φ48×2.5纵横向水平杆钢管每米自重m2(kN/m) 0.028横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 92800 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 3860 脚手板类型定型钢脚手板单块脚手板宽度b(mm) 250 单块脚手板一侧爪钩数量j(只) 2 爪钩间距s(mm) 200 承载能力极限状态：q=b(1.3×G kjb+1.5×Q kzj)=0.25×(1.3×0.35+1.5×2)=0.864kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为：R=ql a/j=0.864×1.5/2=0.648kN横杆自重设计值：q1=1.3m2=1.3×0.028=0.036kN/m正常使用极限状态：q'=b(G kjb+Q kzj)=0.25×(0.35+2)=0.588kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为：R'=q'l a/j=0.588×1.5/2=0.441kN横杆自重标准值：q1'=m2=0.028kN/ml=l b=0.9m，计算简图如下1、抗弯验算弯矩图(kN·m)M max=0.489kN·mσ=γ0M max/W=1×0.489×106/3860=126.801N/mm2≤[f]/γR=205/1=205N/mm2 满足要求。
盘扣式脚手架计算书
盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚手架参数、荷载设计搭设示意图1ST 9DD盘扣式脚手架剖面图实用标准文案三、横向横杆验算承载力使用极限状态q=1.2 ^(G khg/I b+G kjb X a/(n jg + 1) )+1.4 Q K zj X a /( n jg +1)=1.2 X0.050/0.9+0.35 1.8/(2+1))+1.4 2.(X*8/(2+1)=1.999kN/m 正常使用极限状态q 7=(G khg/l b+G kjb X a/(n jg+1) )+Q kzj X a /( n jg +1)=(0.050/0.9+0.35 1.8/2+1))+2.0 1.8/(2+1)=1.466kN/m 计算简图如下1抗弯验算2 2M max=ql b2/8=1.999 /92/8=0.202kN m(T =Mn ax/W=0.202 X06/3860=52.43N/mm2<[f]=205N/mmf 满足要求。
2挠度验算4 4V max=5q/ l b4/(384EI)=5 X466 X004/(384 206000 X2800)=0.65mm[ min[l b/15010] = min[900/15010] =6mm 满足要求。
3、支座反力计算承载力使用极限状态R I=R2= ql b/2=1.999 (X9/2=0.899kN正常使用极限状态R i / =R2Z = q z l b/2=1.466 (X9/2=0.659kN四、间横杆验算承载力使用极限状态q=1.2 ^(G kjg/l b+G kjb X a/(n jg+1) )+1.4 Q^kzj X a/( n jg +1)=1.2 ^(0.043/0.9+0.35 1.8/(2+1))+1.4 2.(X*8/(2+1)=1.989kN/m 正常使用极限状态q'=(G kjg/l b+G kjb (a/(n jg + 1) )+Q kjj (a /( n jg +1)=(0.043/0.9+0.35 1.(2+1))+2.0 1.8/(2+1)=1.458kN/m 计算简图如下l. ^kK'rr1、抗弯验算2 2M max=ql b2/8=1.989 0<92/8=0.201kN m(T =Mn ax/W=0.201 X!06/2890=69.70N/mm2<[f]=205N/mmf 满足要求。
