准东—华东±1100kV特高压直流输电工程
准东华东177;1100kV铁塔制图统一规定
准东—华东±1100kV特高压直流输电线路工程铁塔制图统一规定中国电力工程顾问集团华东电力设计院有限公司2015 年12 月准东-华东±1100kV特高压直流输电线路工程铁塔制图统一规定负责单位：中国电力工程顾问集团华东电力设计院有限公司参与单位：中国能源建设集团广西电力设计研究院有限公司中国电力工程顾问集团西北电力设计院有限公司国核电力规划设计研究院中国能源建设集团江苏省电力设计院有限公中国电力工程顾问集团东北电力设计院有限公司四川电力设计咨询有限责任公司内蒙古电力勘测设计院有限责任公司中国能源建设集团广东省电力设计研究院有限公司中国电力工程顾问集团华北电力设计院有限公司中国能源建设集团湖南省电力设计院有限公司中国能源建设集团甘肃省电力设计院有限公司中国能源建设集团浙江省电力设计院有限公司中国电力工程顾问集团中南电力设计院有限公司山东电力工程咨询院有限公司宁夏回族自治区电力设计院福建省电力勘测设计院中国电力工程顾问集团西南电力设计院有限公司陕西省电力设计院中国能源建设集团山西省电力勘测设计院有限公司河南省电力勘测设计院福建永福工程顾问有限公司河北省电力勘测设计研究院湖北省电力勘测设计院中国能源建设集团安徽省电力设计院有限公司吉林省电力勘测设计院北京电力经济技术研究院2015 年12 月华东电力设计院有限公司批准：审核：校核：编写：目录1 一般规定 (1)图纸幅面 (1)图标与工程名 (1)比例 (1)计量单位 (2)线型和字体 (2)尺寸 (2)1.7铁塔编号 (3)构件编号 (5)其它 (5)2 图纸内容 (6)总图 (6)结构图 (7)3 构造规定 (9)3.1一般要求 (9)3.2螺栓、脚钉和垫圈 (10)3.3挂点布置 (14)3.4施工孔设置 (20)3.5安全办法附件 (28)3.6杆塔极性牌、杆号牌、警示牌安装孔设置 (30)3.7腿部与基础连接 (33)3.8主材连接 (38)3.9防坠落安装 (41)1 一般规定图纸幅面图标与工程名（1）图标：图标采用各院规定图标。
±1100kV直流换流变压器
±1100kV直流换流变压器一、产品简介±1100kV特高压直流输电技术是一个全新的电压等级，也是目前世界输电技术的最高点，而且新疆电网已经以750kV交流电压等级和西北电网联网，若实现交直流并行输电，网侧电压将采用750kV，阀侧电压将达到±1100kV。
此产品将依托国家电网公司准东送出±1100 kV特高压直流输电工程开发研制。
±1100kV直流系统拟采用每极双十二脉动换流器“550kV＋550kV”串联的接线方案，如图1所示。
额定直流电流:4750A。
考虑投入备用冷却设备后、在当地最高环境温度下，直流系统的最大电流达到5000A。
主回路考虑直流系统双极运行方式，1100kV直流额定输送功率10450MW。
图1 “550kV＋550kV”换流器接线方案换流变压器电气接线与每个12 脉动阀组相连的有6台换流变压器，图1中的“换流变HY”和“换流变LY”各3台，换流变压器的阀侧绕组采用星形连接，“换流变HD”和“换流变LD”各3台，阀侧绕组采用三角形连接。
从高压端到低压端换流变压器阀侧绕组连接方式依次为星形接线－三角形接线－星形接线－三角形接线。
二、技术介绍（一）产品技术特点1、节能、环保、高效。
目前，我国电力电压等级最高的直流输电项目为±800kV特高压直流输变电工程，但新疆能源基地距离中东部用电负荷中心超过2400公里，若采用±800kV特高压直流输电技术，电力外送损耗可能超过10%，因此，±1100kV直流输电技术，是我国实现远距离大容量输电的重大战略举措，更加节能、环保、高效。
2、传输容量大，建设成本降低。
±1100kV直流输电与±800kV直流输电、两个±500kV直流输电比较：1）输送容量大幅提升。
2）占地面积小。
3）输电线路造价低, 输电用电缆与±800kV相近，比±800kV总体输送容量高，比两个±500kV输电线路造价少一半。
中国第三张高科技名片：特高压 了不起的中国制造
中国第三张高科技名片：特高压了不起的中国制造特高压是目前最先进的输电技术，全世界只有中国全面掌握，它可以实现远距离、大容量、低损耗输电，有效解决中国能源和人口分布不均衡问题，将西部丰富的清洁能源源源不断输送到中东部人口稠密地区。
中国第六次人口普查显示，93.43%的人生活在胡焕庸线（一条贯穿中国版图的假想线段，用以说明中国人口分布区域差异）以东地区，这里长期依赖煤炭为主的火力发电，这同时也给中国带来严峻的环境问题，大部分都市上空都被雾霾覆盖。
那么，有没有可能不烧煤炭，换用更清洁的能源呢？当然可以。
但是，高效清洁能源如太阳能、风能、水能等均分布在西部偏远地区，要想把西部这些清洁能源输送到中东部地区，需要跨越2000多公里以上的距离，而要解决这么远距离的能源输送，就不得不提到一项全世界只有中国全面掌握并且开始大规模工程应用的技术——特高压输电技术。
1什么是特高压输电？输电电压一般分为高压、超高压和特高压。
国际上，高压通常指35—220千伏的电压，超高压则指330千伏及以上、1000千伏以下的电压，而特高压则是1000千伏及以上的电压。
具体地，特高压输电技术又分为特高压交流输电（不小于1000千伏）和特高压直流输电（不小于±800千伏），其中特高压直流输电以其更适合长距离点对点输电成为各国竞相发展的前沿技术。
在利用特高压输电技术输送电力时，发电厂发出的电先要通过升压变压器将电压升高至1000（±800）千伏以上，然后到用电地区再通过降压变压器将电压降至220/380伏供用户使用。
2中国特高压输电不断刷新世界纪录2011年3月，中国将特高压工程列入国家"十二五"规划，计划建设“三横三纵一环网“特高压骨干网架和13项直流输电工程（其中特高压直流10项），这一过程中，中国的特高压输电在电压等级、输送电量、距离等方面不断刷新世界纪录。
2016年1月11日，起始于新疆昌吉自治州，途经新疆、甘肃、宁夏、陕西、河南、安徽6省（区）最终到达安徽宣城的、全长3324公里的准东-皖南±1100千伏特高压直流输电工程开工，工程建成后将是目前世界上电压等级最高、输送容量最大、输送距离最远、技术水平最先进的特高压输电工程。
准东—华东±1100 kV特高压直流输电线路工程甘肃北段导线选型分析
准东—华东±1100 kV特高压直流输电线路工程甘肃北段导线选型分析李孝林【摘要】根据准东—华东±1100 kV特高压直流输电线路工程的电压等级、输送容量以及以往同类工程导线应用情况,通过电磁环境和技术经济比较推荐该输电线路工程导线铝截面面积为8×1250 mm2.通过对不同钢芯结构进行分析,推荐平丘地区采用8×JL/G3A-1250/70型钢芯铝绞线,山区采用8×JL/G2A-1250/100型钢芯铝绞线.最后,将2种推荐导线与大截面导线JL/G2A-1520/125型钢芯铝绞线进行了技术、经济性比较,结论为在该标段实际情况下,JL/G3A-1250/70型导线具有优势.【期刊名称】《内蒙古电力技术》【年(卷),期】2016(034)001【总页数】7页(P25-31)【关键词】特高压直流输电;输电线路;导线选型;大截面导线;电磁环境;年费用【作者】李孝林【作者单位】内蒙古电力经济技术研究院,呼和浩特 010020【正文语种】中文【中图分类】TM751±1100 kV特高压线路在工程实践中属新的电压等级线路，目前尚无相关设计标准规范、运行经验可供参考。
本文的导线选型设计方法参考了我国已有±800 kV特高压直流输电线路的设计、运行经验以及《GB 50790—2013±800 kV直流架空输电线路设计规范》[1]，可为类似直流输电工程导线选型提供借鉴。
1.1 路径概况准东—华东（皖南）±1100 kV特高压直流输电工程起点为新疆准东将军庙换流站，途经新疆、甘肃、宁夏、陕西、河南、安徽6省，终点为安徽省皖南换流站。
线路全长约3256.5 km（含长江大跨越3.143 km），航空线长度为2963.8 km，海拔0～2300 m，线路曲折系数1.1。
甘肃北段线路起于新疆维吾尔自治区与甘肃省界，途经甘肃省敦煌市、瓜州县，止于瓜州县境内兰新铁路金泉站。
±1100kV特高压直流输电的可行性及关键技术
±1100kV特高压直流输电的可行性及关键技术摘要：本文介绍了特高压直流输电的技术特点,并在现有±800kV特高压直流输电工程项目的基础上,结合近几年我国相关领域的技术研发成果,论述了发展±1100kV特高压直流输电工程的可行性,并针对发展±1100kV特高压直流输电工程提出了需要重点解决的技术问题和关键思路。
关键词：±1100kV 特高压直流输电换流站晶闸管电磁环境1、前言我国虽然地大物博,电力资源的分布却极不平衡,中部和东部发达地区的电力需求约占全国的69%,而水能和煤炭资源却不足全国的25%,电力供应紧张。
为了缓解这一形势,实现能源的优化配置,远距离、大容量的输电工程成为了必然的解决途径。
当前我国特高压直流输电工程的最高等级为±800kV,如云广特高压直流输电工程、向家坝至上海直流输电工程、锦屏至苏南直流输电工程等,为我国特高压直流输电的发展积累了工程实践经验。
随着输电距离和送电容量加大,考虑到设备的制造和运输难度、线路的损耗等,必须提高直流输电电压等级。
国家十二五特高压电网的重点工程——准东至重庆±1100kV特高压直流输电工程,是“疆电外送”的重要能源通道,全线总长度约2687千米,总投资370亿元,预计2014年投运,届时这一工程将打破世界输电工程电压等级、输送容量、输电距离三项纪录。
2、特高压直流输电的技术特点(1)特高压直流输电的输送容量更大、送电距离更远,且输电线路的走廊宽度为交流输电线路的一半;(2)直流输送的功率大小和方向可以实现快速控制和调节;(3)直流输电工程运行时,单极发生故障时,另一极还能够继续运行,并可以发挥过负荷能力,最大限度的减少输送功率的损失;(4)直流系统具有调制功能,可根据系统要求作出快速响应,提高电力系统暂态稳定水平;(5)采用直流输电线路使大电网之间互联,每个电网之间不会产生相互干扰和影响,并可在必要时迅速进行功率交换。

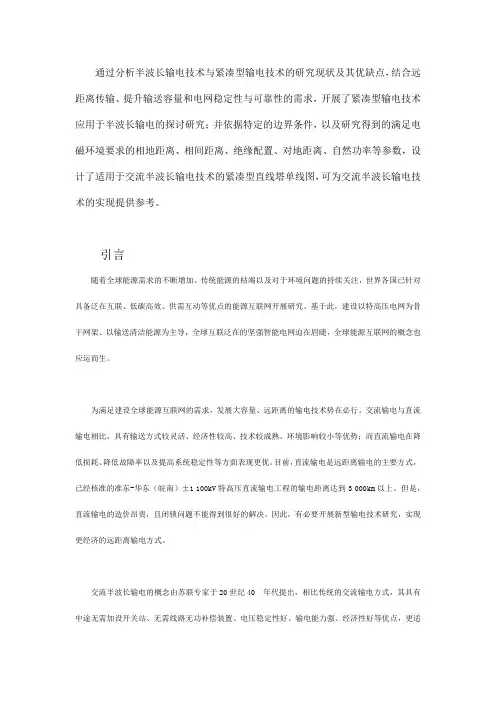

紧凑型输电技术应用于交流半波长输电初探
通过分析半波长输电技术与紧凑型输电技术的研究现状及其优缺点，结合远距离传输、提升输送容量和电网稳定性与可靠性的需求，开展了紧凑型输电技术应用于半波长输电的探讨研究；并依据特定的边界条件，以及研究得到的满足电磁环境要求的相地距离、相间距离、绝缘配置、对地距离、自然功率等参数，设计了适用于交流半波长输电技术的紧凑型直线塔单线图，可为交流半波长输电技术的实现提供参考。
引言随着全球能源需求的不断增加、传统能源的枯竭以及对于环境问题的持续关注，世界各国已针对具备泛在互联、低碳高效、供需互动等优点的能源互联网开展研究。
基于此，建设以特高压电网为骨干网架、以输送清洁能源为主导，全球互联泛在的坚强智能电网迫在眉睫，全球能源互联网的概念也应运而生。
为满足建设全球能源互联网的需求，发展大容量、远距离的输电技术势在必行。
交流输电与直流输电相比，具有输送方式较灵活、经济性较高、技术较成熟、环境影响较小等优势；而直流输电在降低损耗、降低故障率以及提高系统稳定性等方面表现更优。
目前，直流输电是远距离输电的主要方式，已经核准的准东-华东（皖南）±1100kV特高压直流输电工程的输电距离达到3000km以上。
但是，直流输电的造价昂贵，且闭锁问题不能得到很好的解决。
因此，有必要开展新型输电技术研究，实现更经济的远距离输电方式。
交流半波长输电的概念由苏联专家于20世纪40 年代提出，相比传统的交流输电方式，其具有中途无需加设开关站、无需线路无功补偿装置、电压稳定性好、输电能力强、经济性好等优点，更适合进行同步联网；但其输送容量较直流输电略低，且电晕损耗较高。
为解决此问题，可采用交流特高压紧凑型输电技术，通过增大导线分裂数与线路的波阻抗，减少线路的电晕损失，并可提高自然输送功率，压缩线路走廊。
目前，国内外尚未开展将半波长输电与交流特高压紧凑型输电技术相结合的相关研究。
本文首先介绍了半波长输电与紧凑型输电技术的研究现状及其优缺点；分析了两者之间的区别与联系；针对交流特高压紧凑型输电技术应用于半波长输电提出了应用设想，并展示了初步研究成果，为后续研究奠定了基础。
古泉换流站水土保持监理总结报告
±1100kV古泉换流站工程水土保持监理工作总结报告安徽电力工程监理有限公司2019年9月批准：日期：审核：日期：编写：黄明日期：目录1监理依据......................................................... - 4 -1.1法律法规及规章............................................. - 4 -1.2技术规程、规范............................................. - 4 -1.3项目设计等相关资料......................................... - 4 -1.4合同文件................................................... - 4 -2 工程建设概况 .................................................... - 5 -2.1基本情况................................................... - 5 -2.2工程规模................................................... - 6 -2.3工程投资................................................... - 6 -2.4工期进度安排............................................... - 6 -2.5建设目标................................................... - 7 - 3项目监理机构及人员............................................... - 7 -3.1项目监理机构............................................... - 7 -3.2人员组成及职责分工......................................... - 7 - 4监理过程......................................................... - 8 -4.1质量控制................................................... - 9 -4.2进度控制................................................... - 9 -4.3投资控制.................................................. - 10 -4.4合同管理.................................................. - 10 -4.5信息管理.................................................. - 10 -4.6组织协调.................................................. - 10 -4.7健康、安全和环境管理...................................... - 11 - 5监理效果........................................................ - 11 -5.1工作成效及综合评价........................................ - 11 -5.2工程质量评价.............................................. - 12 - 6做法经验与问题建议.............................................. - 13 -6.1做法经验.................................................. - 13 -6.2建议...................................................... - 13 - 7附件............................................................ - 13 -7.1监理大事记................................................ - 13 -7.2附图...................................................... - 13 - 附表1：单元工程项目划分表........................................ - 18 - 附表2：分部工程质量评价.......................................... - 19 -1监理依据我监理部本着“守法、诚信、公正、科学”的原则进行水土保持工程施工监理，以下列内容作为监理依据：1.1法律法规及规章（1）《中华人民共和国水土保持法》（中华人民共和国39号令，2010年修改）；（2）《建设项目环境保护管理条例》（国务院令第253号 1998年11月29日）；（3）《水利部关于印发水土保持生态建设工程监理管理暂行办法的通知》（水利部水建管[2003]79号）；（4）《开发建设项目水土保持设施验收管理办法》（水利部第16 号令）；（5）国家其他有关法律、法规以及省内的有关规章制度。
±1100kV特高压直流输电线路工程架线施工技术研究
±1100kV特高压直流输电线路工程架线施工技术研究摘要：通过大量研究表明，在目前城市化和工业化快速发展的环境中，特高压直流电凭借输送容量大、电压高、输送距离长等优势取代了传统电流，并为电力企业建设电网指明了方向。
但无法忽略的是，在实际施工中，由于缺少规范的施工方式，不仅出现了各种问题，还威胁了人们的生产安全。
故而，需要利用合理的架线施工方式确保施工质量。
本文基于±1100kV特高压直流输电线路工程架线施工技术研究展开论述。
关键词：±1100kV特高压；直流输电线路工程；架线施工技术研究引言±１１００ｋＶ特高压直流输电工程，是目前世界上电压等级最高、输送容量最大、输电距离最远、技术水平最高的特高压输电工程。
1±1100kv特高压直流输电特点及架线施工难点±1100kv特高压直流输电具有下列特点：①电压达到±1100kv，对电压设备提出较高的研发要求；②增加了送电距离，±1100kv特高压直流输电能送电达1500km；③扩大了送电容量，±1100kv特高压直流输电工程的输电容量5GW与6.4GW和直流额定电流3125A与4000A有效对应。
基于特高压直流输电的电压特点，加大了制造特高压直流输电设备的难度，增强了设备的绝缘性能，提高了对±1100kv特高压直流输电线路的架线施工标准：①交叉跨越施工。
其在架设高压输电线路中时常出现，为保证施工人员的安全，需要综合思考承力索的截面承载力；②由于导线质量偏大，施工人员要结合工程特点对每个直线塔的垂直荷载分别计算；③施工中紧密结合牵引力挑选牵引绳和导引绳。
由于目前施工环保思想的兴起，施工中采取不落地展放对导引绳和牵引绳科学处置；④由于耐张串产生较大重量，空中作业时要采取适合的方法进行起吊。
但紧线过程会产生较大的张力，要求施工人员采取合理的方法实施紧线操作。
作业中利用高空对接的方式进行挂线，并根据前后顺序处理众多导线，防止它们彼此干扰。
±1100kV特高压直流换流站均压装置概念设计及结构优化
±1100kV特高压直流换流站均压装置概念设计及结构优化作者：张炜常林晶杨国华彭宗仁王加龙刘桂华来源：《科技视界》2019年第24期【摘要】本文针对特高压直流换流站直流金具均压装置进行概念设计，选取典型均压装置进行分析对比，对均压装置电场强度集中的区域进行优化，降低均壓装置的最大电场强度。
通过仿真分析，进行优化设计，对几种典型结构进行分析对比，确定±1100kV均压装置的推荐结构。
对优化后的均压装置进行试制，并进行试验验证，确定±1100kV特高压换流站典型均压装置的结构。
本项目的研究对于±1100kV特高压直流工程均压装置设计具有指导意义，对推动特高压直流输电技术的进步和发展具有重大意义。
【关键词】换流站;均压装置;仿真分析;直流金具中图分类号： TM723 文献标识码： A 文章编号： 2095-2457（2019）24-0106-003DOI：10.19694/ki.issn2095-2457.2019.24.049【Abstract】This paper introduces the conceptual design of the shielding device for DC fittings of UHVDC converter station. Select a typical shielding device for analysis and comparison. The area of ？？the shielding device where the electric field strength is concentrated is optimized to reduce the maximum electric field strength of the shielding device. Through simulation analysis， the optimized design was carried out， several typical structures were analyzed and compared， and the recommended structure of ±1100kV shielding device was determined. The optimized shielding device has been prototyped and tested to determine the structure of a typical shielding device for a ±1100kV UHV converter station. The research of this project has guiding significance for the design of±1100kV UHV DC engineering shielding device， and is of great significance for promoting the progress and development of UHV DC transmission technology.【Key words】UHV DC; Shielding device; Simulation analysis; DC fittings0 前言在±1100kV 直流工程中，直流电压由±800kV提升到±1100kV，相应极线操作冲击耐受电压也由1600kV 提升至2100kV。
准东经济技术开发区概况
迎接李书记调研汇报材料经济发展局一、工业经济发展基本情况截止目前，准东区域内登记注册企业118个，其中工业企业84个，交通物流10个，商贸服务业21个，房地产开发3个。
115个企业中，中国500强企业20个（分别是中国石油天然气股份有限公司、国家电网公司、神华集团、中国华能集团公司、中国国电集团公司、中国华电集团公司、山西潞安集团、山西阳煤集团股份有限责任公司、中国电力投资集团公司、开滦集团、中国大唐集团公司、兖州煤业股份有限公司、中国中煤能源股份有限公司、中国葛洲坝集团股份有限公司、紫金矿业集团股份有限公司、内蒙古伊利实业集团股份有限公司、河南神火煤电股份有限公司、湖北宜化化工股份有限公司、特变电工股份有限公司、北京京能热电股份有限公司），世界500强企业11家。
随着开发区投资环境的不断优化，开发区开工建设项目日益增多，项目建设扎实推进，经济实力显著增加。
截止2014年底，开发区已初步形成了以煤炭、煤电、煤电冶、煤化工为主导的产业发展格局。
其中，已投入生产的规模以上企业23家，包括煤矿10个、煤电冶企业3个、煤化工企业6个、煤电企业1个，其他企业3个，开发区实现产值50亿元以上企业1家（希铝）、25亿以上3家（其亚铝电、神火铝电、宜化）、3亿以上5家。
2014年开发区完成工业总产值256.13亿元，工业增加值60亿元。
生产原煤3368万吨、电解铝140万吨、尿素65万吨、PVC 29万吨、烧碱20万吨、水泥50万吨、兰炭38万吨，发电量204.56亿千瓦时（其中，自备电厂发电174.19亿千瓦时，神东电力发电30.37亿千瓦时）。
截止2014年底，开发区累计完成投资1305亿元，其中：工业项目投资1179亿元，基础设施投资126亿元。
2014年开发区完成投资215亿元，其中工业项目投资210亿元，基础设施投资5亿元。
截止目前，开发区煤炭、煤电、煤化工、煤电冶四大支柱产业中，已建成及在建项目37个，拟建项目17个，计划投资超过8000亿元。
调度员题库
参考答 案 3 1 4 2 4 1 2 4 4 3 3 3 3 1 3 4 3 3 1 1 1 2
直流回路 断路器本体 改为单母线方式 仍启用 在母线电压互感器二 先将变压器中性点 次侧开口三角并接消 用刀闸进行操作 及消弧线圈接地 谐电阻 可以投入，也可以 必须投入 以上皆不对 不投入 振荡闭锁元件 逐项 现场立即组织对停 电母线强送电，以 保证不失去站用电 源 退出电压互感器 恒调压 电压闭锁元件 综合 现场应现场应拉开故 障母线上的所有断路 器，并隔离故障点 退出电抗器 逆调压 距离闭锁元件 根据调度员习惯下 达 现场应立即组织人 员撤离值班室 退出消弧线圈 手动调压 经值班调度员下令 后 恒补偿方式 并联电抗 视系统电压
题目 类型 单选 单选 单选 单选 单选
题目内容
选项1 电流互感器 发先将线路接入母 线 不必投入 电流闭锁元件 即时 在得到调度令之 前，现场不得自 行决定任何操作 退出电容器 顺调压 由安全自动装置 自动恢复 全补偿方式 串联电容和并联 电抗 不允许 切除无功补偿电 容器 零序保护 重合闸
选项2 阻波器 接令人 省调 电压回路 光纤差动保护 投跳闸，冷备用 操作电源 改接信号
选项3 电压互感器 工作负责人 网调 电流回路 失灵保护 停用，热备用
选项4 电抗器 本单位总工程师 调度管辖范围内 保护电源回路 充电保护 投跳闸，热备用
选项5
母线倒闸操作中不得使停电的（ ）由二次返回高压。 母线倒闸操作中发生疑问时，应立即停止操作并向什么人报告（ ）？ 母线倒闸操作，应按（ ）值班调度员的指令进行。 母线隔离开关操作可以通过回接触点进行（ ）切换。 用母联断路器对母线充电时，必须投入（ ）。 双母线中的一组母线进行零起升压时，母差保护应（ ），母联断路 单选 器应改为（ ）。 单选 在母线倒闸操作中，母联断路器的（ ）应拉开。 单选 电压互感器发生异常有可能发展成故障时，母差保护应（ ）。 单选 对母线充电时，下列哪种措施不能消除谐振（ ）？ 采用母线电流相位比较式母线差动保护的厂站中，正常运行时母联断 路器（ ）运行。 为了防止差动继电器误动作或误碰出口中间继电器造成母线保护误动 单选 作，应采用（ ）。 单选 变电站倒母线操作或变压器停送电操作，一般应下达（ ）操作指令 。 当母线停电，并伴随因故障引起的爆炸、火光等异常现象时，应如何 单选 处理（ ）。 单选 单选 当母线电压过高时，应（ ）。 （ ）方式是指在电源允许偏差范围内，供电电压的调整使高峰负荷 单选 时的电压值高于低谷负荷时的电压值。 电网发生事故时，按频率自动减负荷装置动作切除部分负荷，当电网 单选 频率恢复正常时，被切除的负荷（ ）送电。 单选 在中性点经消弧线圈接地的系统中，消弧线圈的补偿宜采用（ ）。 为解决系统无功电源容量不足、提高功率因数、改善电压质量、降低 单选 线损，可采用（ ）。 在自动低频减负荷装置切除负荷后，（ ）使用备用电源自动投入装 单选 置将所切除的负荷送出。 电网监视控制点电压降低超过规定范围时，下列哪些措施是值班调度 单选 员不应采取的？（ ）。 单选 在220kV厂站内的母线合解环操作时，应将环内开关（ ）停用。 500kV线路运行时，线路开关的（ ）必须停用，而在线路停运时， 单选 必须投入运行。 单选 关于变压器瓦斯保护，下列说法正确的是：（ ）。
±1100kV直流输电项目换流变压器的研究及质量管控
±1100kV直流输电项目换流变压器的研究及质量管控摘要：本文通过±1100kV换流变压器的初期设计方案研究及该项目ABB公司的设计培训、生产过程的经验总结，分析产品在设计过程的结构难点和重要的关注要点，以实际的质量管控过程提炼有针对性的质量控制措施。
关键词：±1100kV；换流变压器；质量管控一、项目简介±1100kV特高壓直流输电技术是一个全新的电压等级，也是目前世界输电技术的最高点，新疆电网以750kV交流电压等级和西北电网联网，若实现交直流并行输电，网侧电压采用750kV，阀侧电压达到±1100kV。
此产品依托国家电网公司准东送出±1100kV特高压直流输电工程开发研制。
±1100kV直流系统拟采用每极双十二脉动换流器“550kV+550kV”串联的接线方案，如图1所示。
额定直流电流：4750A。
考虑投入备用冷却设备后、在当地最高环境温度下，直流系统的最大电流达到5000A。
主回路考虑直流系统双极运行方式，1100kV直流额定输送功率10450MW。
图1 “550kV+550kV”换流器接线方案换流变压器电气接线与每个12 脉动阀组相连的有6台换流变压器，图1中的“换流变H Y” 和“换流变L Y”各3台，换流变压器的阀侧绕组采用星形连接，“换流变HD” 和“换流变LD”各3台，阀侧绕组采用三角形连接。
从高压端到低压端换流变压器阀侧绕组连接方式依次为星形接线-三角形接线-星形接线-三角形接线。
二、技术介绍昌吉-古泉±1100项目（简称CG1100）是ABB公司与特变电工沈阳合作生产，全球首台±1100kV变压器将在今年完成研发及生产，项目输送容量为12GW，电压等级分布和绝缘水平较以往的±800kV项目有相应的提升，发送端变压器单机容量为607.5MV A与10GW项目（509.4MV A）相比有一个较大的提升；直流各级电压由±200、±400、±600、±800提升至±275、±550、±825、±1100，我公司与ABB合作生产高端（HVDC）±825、±1100产品，绝缘水平的提升决定产品主距和阀引线的结构上有了较大的调整。
准东经济技术开发区概况
迎接李书记调研汇报材料经济发展局一、工业经济发展基本情况截止目前，准东区域内登记注册企业118个，其中工业企业84个，交通物流10个，商贸服务业21个，房地产开发3个。
115个企业中，中国500强企业20个（分别是中国石油天然气股份有限公司、国家电网公司、神华集团、中国华能集团公司、中国国电集团公司、中国华电集团公司、山西潞安集团、山西阳煤集团股份有限责任公司、中国电力投资集团公司、开滦集团、中国大唐集团公司、兖州煤业股份有限公司、中国中煤能源股份有限公司、中国葛洲坝集团股份有限公司、紫金矿业集团股份有限公司、内蒙古伊利实业集团股份有限公司、河南神火煤电股份有限公司、湖北宜化化工股份有限公司、特变电工股份有限公司、北京京能热电股份有限公司），世界500强企业11家。
随着开发区投资环境的不断优化，开发区开工建设项目日益增多，项目建设扎实推进，经济实力显著增加。
截止2014年底，开发区已初步形成了以煤炭、煤电、煤电冶、煤化工为主导的产业发展格局。
其中，已投入生产的规模以上企业23家，包括煤矿10个、煤电冶企业3个、煤化工企业6个、煤电企业1个，其他企业3个，开发区实现产值50亿元以上企业1家（希铝）、25亿以上3家（其亚铝电、神火铝电、宜化）、3亿以上5家。
2014年开发区完成工业总产值256.13亿元，工业增加值60亿元。
生产原煤3368万吨、电解铝140万吨、尿素65万吨、PVC 29万吨、烧碱20万吨、水泥50万吨、兰炭38万吨，发电量204.56亿千瓦时（其中，自备电厂发电174.19亿千瓦时，神东电力发电30.37亿千瓦时）。
截止2014年底，开发区累计完成投资1305亿元，其中：工业项目投资1179亿元，基础设施投资126亿元。
2014年开发区完成投资215亿元，其中工业项目投资210亿元，基础设施投资5亿元。
截止目前，开发区煤炭、煤电、煤化工、煤电冶四大支柱产业中，已建成及在建项目37个，拟建项目17个，计划投资超过8000亿元。
准东-华东(皖南)±1100kV特高压直流输电工程线路途径甘肃地区风速特性分析
准东-华东(皖南)±1100kV特高压直流输电工程线路途径甘肃地区风速特性分析张玉刚;杨鹏龙;保承家【摘要】针对准东-华东(皖南)±1100kV特高压直流输电工程线路途径甘肃地区风速特性进行分析,为其线路架设提供依据.首先,采用诺曼诺夫斯基准则对±1100kV 特高压直流输电工程线路途径甘肃地区的18个台站2006~2015年10年间的风速数据进行分析处理并剔除异常数据;然后,采用SPSS软件分别对风速数据进行分析,总结得出其变化趋势,接着以温度、沙尘为自变量,风速为因变量进行相关性分析;最后,采用ArcGIS软件绘制18个台站的风速的频率分布图.【期刊名称】《甘肃科技》【年(卷),期】2017(033)013【总页数】4页(P52-55)【关键词】特高压直流输电;风速数据;变化趋势;相关性分析;频率分布【作者】张玉刚;杨鹏龙;保承家【作者单位】国网甘肃电力公司,甘肃兰州 730050;兰州交通大学自动化与电气工程学院,甘肃兰州 730070;国网甘肃省电力公司检修公司,甘肃兰州 730050【正文语种】中文【中图分类】P49目前，我国已进入了高电压、大电网、大机组的新时代[1-2]。
500kV电网已经不能完全满足输电的需要，部分地区出现输电能力不足，输电容量受限等一系列问题。
鉴于此，加快发展特高压±1100kV直流输电势在必行。
直流架空输电线路工程在我国最近的几年发展十分迅猛，累计输送电能容量和架空输电线路总长均己经超越美国，位列世界第一位。
这对我国现阶段建设“五纵六横”电网主网架，加快提高供电可靠性，建立坚强的智能电网目标都有重大意义[3-4]。
准东-华东(皖南)±1100kV特高压直流输电工程线路工程始于新疆准东将军庙换流站，终于安徽皖南换流站[5]。
其中，甘肃段的跨距最长 (全长1276.9km)、途径地区最多(酒泉市、张掖市、金昌市、武威市、白银市、庆阳市、平凉市)，且线路呈西北-东南走向，且西北常年见风[6]，所以分析风速±1100kV特高压直流输电工程线路的影响势在必得，这对特高压直流输电工程线路工程的施工和设备选择可以提供一定参考依据。
关注准东-华东(皖南)±1100千伏特高压直流输电工程
关注准东-华东（皖南）±1100千伏特高压直流输电工程
2015年5月7日，为加快推动"疆电外送"工程实施，电力规划设计总院在京组织国家电网公司各部门，国网新疆、甘肃、陕西、安徽等6个沿线省(自治区)公司及全国16家设计单位，完成了准东-华东(皖南)±1100千伏特高压直流输电工程可研收口评审工作。
准东-华东(皖南)±1100千伏特高压直流输电工程是国家实施"疆电外送"战略以来，在新疆实施的第二条特高压直流外送输电通道，线路起于新疆准东五彩湾换流站，止于安徽皖南换流站，全长约3324公里，总投资约410亿元。
该项目建成后，将成为目前全世界输电容量最大、输电距离最长、技术创新最多的首个±1100千伏特高压直流输电工程，为新疆加快实现资源优势转化为经济优势做出贡献。
下一步，按照国家电网公司工作安排，该项目计划于2015年11月完成核准、年底前全面开工建设，争取于2016年底与配套电源项目同步投产发挥效益。
特高压架空线路工程全面不等高基础的分坑测量技术
特高压架空线路工程全面不等高基础的分坑测量技术摘要：送电线路工程所经地区为多为山地，尤其是高大山大岭、地形险恶地段塔基地形起伏大。
若在山坡处采用等长腿，基路础施工就需要大幅度降基，将塔基范围开挖成一个法大平台。
为了将塔位的土石方开挖量和对自然地貌的破坏减到最小程度保护环境，在设计时往往根据地形情况大量采用了全方位的不等高基础。
不等高基础施工的分坑及尺寸的控制，目前还没有形成文字的统一方法，现场施工方法各异，存在易出错、施工混乱等问题。
一旦出现错误，将对质量、工期、经济造成重大影响。
本文介绍在±1100kV昌古线路工程中宁夏段不等高基础的施工测量技术。
关键词：输电线路不等高基础分坑测量1 引言昌吉－古泉（准东－华东）±1100kV特高压直流输电线路工程起于新疆准东将军庙换流站，终止于安徽皖南换流站，沿线途经新疆、甘肃、宁夏、陕西、河南、安徽等六省区，线路全长约3319.2km。
由我宁夏送变电工程有限公司承建的宁2标段，线路总体呈西北至东南走向，沿线海拔高程在1500～2000m，沿线地形比例为：山地87.7%、高山12.3%。
新建铁塔基础159基，广泛采用了不等高基础，且基础的顶面高差最大处可达10m，基础顶面与中心桩高差可达7m，给基础的测量控制提出的很大的挑战。
2 复测定位复测是指施工前核对设计部门提供的杆塔明细表、平断面图与现场是否相符，设计标桩是否丢失或移动。
主要工作有：直线杆塔、转角杆塔中心桩复测；档距和标高的复测：丢桩补测；施工基面的开挖测量。
本工程主要采用正倒镜分中法复测直线杆塔桩位，采用测回法复测转角杆塔桩位。
填写复测记录。
3 分坑测量考虑篇幅有限，本文主要讲述直线杆塔、正方形、各基础中心都在横线路方向45°对角线上的全面不等高基础的分坑测量技术。
其它型式的基础可参照进行。
3.1分坑前准备3.1.1工器具准备经纬仪（或全站仪，精度等级不低于2″）、50m钢卷尺、5m钢卷尺、塔尺、标杆、锤、木桩、小钉子、可编辑计算器、细白灰（划线用）。
华东±1100kV特高压直流输电线路工程杆塔设计原则
华东±1100kV特高压直流输电线路工程杆塔设计原则输电线路工程杆塔设计原那么国家电网公司直流建设部二○一五年十月目录1 工程概况 (1)2 技术标准和规程规范 (1)3 电气条件 (2)3.1气象条件组合 (2)3.2导地线方案及参数 (15)3.3运算用最大风速 (17)3.4空气间隙 (17)3.5极间距取值 (18)3.6绝缘子串型及参数 (19)3.7导地线布置方式 (28)3.8防雷爱护 (28)4 杆塔型式和杆塔规划 (29)4.1杆塔型式 (29)4.2杆塔规划 (29)5 荷载运算 (52)5.1导地线风荷载运算 (52)5.2绝缘子及金具荷载 (53)5.3杆塔荷载条件 (54)5.4电气荷载表 (55)5.5杆塔荷载运算 (55)5.6荷载组合 (59)6 杆塔设计 (61)6.1构造要求 (61)6.2杆塔材料的使用 (63)6.3专门杆塔设计 (67)6.4铁塔与基础连接设计 (68)附录1 角钢构件轴心受力强度与稳固运算 (72)附录2 耐张塔45度大风工况运算 (74)附录3 铁塔运算工况组合 (77)表110MM冰区悬垂直线塔运算工况汇总 (77)表210MM冰区悬垂转角塔运算工况汇总 (78)表310MM冰区耐张塔运算工况汇总 (79)表410MM冰区加强型悬垂直线塔运算工况汇总 (81)表515MM中冰区悬垂直线塔运算工况汇总 (82)表615MM中冰区悬垂转角塔运算工况汇总 (83)表715MM中冰区耐张塔运算工况汇总 (85)表8单极终端塔运算工况汇总 (87)表9重冰区悬垂直线塔荷载组合 (90)表10重冰区耐张塔荷载组合 (91)1 工程概况准东-华东±1100kV特高压直流输电线路工程起于新疆准东五彩湾换流站，止于安徽皖南换流站，输送容量12000MW。
线路航空直线长度2997.1km，初设路径全长约3324.143km〔含长江大跨过3.143km〕，曲折系数1.11。
输电工程属地化工作管理策划
1.编制目的按照《国网直流部通道清理原则研究》、《关于印发《甘肃省电力公司建设协调属地化管理办法（试行》的通知》甘电司基〔2011〕555 号、《建设管理大纲》等文件的规定，针对本工程前期工作、过程建设、停电管理、安全风险管控等的需要，编制本线路专业管理界面细化方案，以明确相关属地单位的管理界面和操作流程，明确分工和责任。
促进现场各参建单位紧密配合，避免出现多头管理和管理缺漏。
2.编制依据依据国家法律、法规、规程、规范和相关文件；国家电网公司有关建设管理的规定、制度和文件；《准东-华东±1100k V特高压直流输电线路工程建设管理总体策划》（国家电网公司）、《建设管理原则分工》等编制。
3.管理原则及模式3.1管理原则贯彻“大建设”体系要求，坚持“集团化运作、集约化发展、精益化管理、标准化建设”的总体思路，坚持“统一规划设计、统一技术标准、统一建设管理、统一招标采购、统一资金管理、统一调试验收”的基本原则，坚持“科研为先导、设计为龙头、设备为关键、建设为基础”的工作方针，充分发挥省公司的统筹协调和集约管控作用，发挥建管中心专业优势和各属地地方资源优势，建设国际一流的优质精品工程，掌握技术规律，提升技术水平。
创新外协模式，采取全局一盘棋，外协“三步走“战略，一是省公司与省发改委、林业厅、国土厅、交通厅、铁路局、环保厅等上层单位进行广泛的交流与沟通，达成合作协议，集中办理工程相关批准手续；二是优先发挥属地公司外协工作的优势，工程开工前与地方市、县（区）政府签订工程赔偿一揽子委托协议，指派工程外协责任人，积极与当地政府协调，有效排除施工障碍，实现零窝工保驾护航；三是充分发挥施工单位主观能动性，主动延伸青赔协调触角，坚持不懈发扬“三千”精神，坚持施工前与线路路径经过的每个村、乡、镇充分沟通并取得理解与共识，实现于百姓家中能聊家常，于田间地头共商墒情，确保工程建设全方位有序推进，创建电网建设“均衡施工”典型示范工程。
导线型号比选中的基本电气性能计算 王兴
导线型号比选中的基本电气性能计算王兴摘要：论述了准东-华东±1100kV特高压直流输电工程线路工程中，导线型号比选中的基本电气性能计算过程，通过导线的传输效率、导线的功率损耗这两方面的计算对参选导线方案进行比较。
关键词：特高压直流；导线型号比选；基本电气性能计算0 引言本文以准东-华东±1100kV特高压直流输电工程线路工程为例，选取导线型号的比选专题研究为论题，通过导线电气性能的计算（主要包括导线传输效率、功率损耗等），对参选导线方案进行计算比较。
1 导线传输效率计算由于特高压直流有线路长度长的特点，如果导线截面偏小，则会导致线路电压降非常大，从而导致线路的传输效率降低，通常认为线路传输效率低于90％是不够经济的。
在极电流5455A和6000A条件下，线路长度按3332km计算各种导线的导线电压降和传输效率见下表。
表1-1 导线电压降、传输效率计算结果表中可以看出：（1）在电流密度方面，8×JL1/G3A-1250/70导线、8×JL/G3A-1120/50导线、9×JL/G3A-1000/45导线的电流密度比较小。
电流密度较大的导线有8×JL/G3A-900/40、10×JL/G2A-720/50、8×JL/G3A-1000/45等。
（2）在电阻功率损耗方面，8×JL1/G3A-1250/70、8×JL/G3A-1120/50、9×JL/G3A-1000/45导线损耗最小，而8×JL/G3A-900/40、10×JL/G2A-720/50、8×JL/G3A-1000/45导线则相对较大，9×JL/G3A-900/40、10×JL/G1A-800/55的损耗居中。
（3）传输效率的变化趋势与电阻功率损耗的变化趋势相同。
（4）在电晕损耗方面，8×JL1/G3A-1250/70导线、9×JL/G3A-1000/45导线、10×JL/G1A-800/55导线、10×JL/G2A-720/50导线较小，不超过13.5kW/km。
