机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。

[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。

4、掌握比例的概念和选用原则。

二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。

2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。

[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。

[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。

2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。

3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。

[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。

绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。

[教学资源]机械制图网络课程，生产用技术图纸等。

[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。

机械制图(第六版)(2007年高等教育出版社出版的图书)

机械制图（第六版）（2007年高等教育出版社出版的图书）
2007年高等教育出版社出版的图书
01 成书过程
03 教材目录 05 教材特色
目录
02 内容简介 04 教学资源 06 作者简介
《机械制图（第六版）》是由大连理工大学工程图学教研室主编，高等教育出版社2007年出版的“十一五” 国家级规划教材。该教材可作为高等学校机械类各专业的教材，也可供其他类型学校有关专业选用。
该版具有以下特点：
作者简介
胡青泥，大连理工大学教师。
高菲，女，硕士，大连理工大学机械工程学院副教授。1993年7月学士毕业于长春光机学院机电一体化专业。 1996年7月硕士毕业于大连理工大学机电控制专业。
戴恒震，男，博士，大连理工大学光电工程与仪器科学学院副教授、硕士生导师、德国斯图加特大学访问学者、中国图学会数字化专业委员会委员及中国图学会科普专业委员会委员。从事工程图教研工作，科研方向为仪器技术、机械设计、机械电子及特种加工。
2007年7月13日，该教材由高等教育出版社出版。
内容简介
该教材内容包括制图的基本知识和基本技能、计算机造型和绘图基础（Inventor和AutoCAD）、组合体、轴测图、机件的图样画法、零件图、标准件与常用件、装配图以及附录（简化表示法、螺纹等标准结构、螺纹紧固件等标准件、极限与配合等国家标准）。
该教材内容包括制图的基本知识和基本技能、计算机造型和绘图基础（Inventor和AutoCAD）、组合体、轴测图、机件的图样画法等。
成书过程
该教材是根据教育部高等学校工程图学教学指导委员会2005年制定的“普通高等院校工程图学课程教学基本要求”，吸取近年来（截止2007年）教育改革的成功经验和专家及广大使用者的意见,在《机械制图（第五版）》的基础上修订而成的。

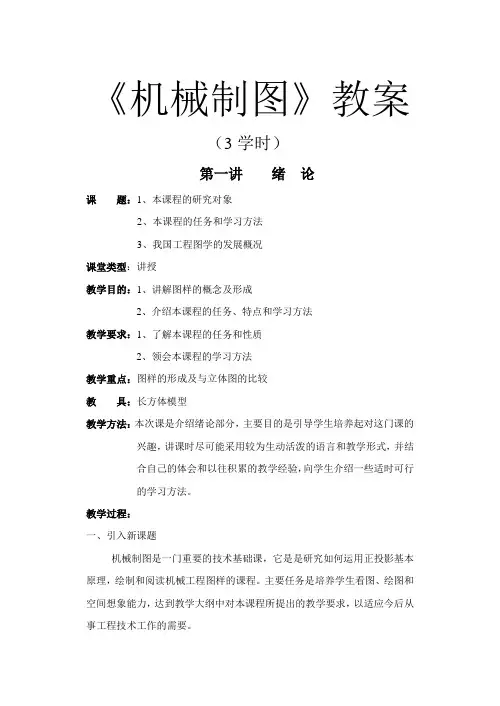

《机械制图教案》第一章1-3讲

《机械制图》教案（3学时）第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。

教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。

二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。

（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。

机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。

（2）图样是表达设计者设计意图的重要手段。

（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。

4、图样的形成（1）立体图表示物体的大致形状可以用立体图。

立体图是从一个方向、用一个图形来表达物体的形状。

如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。

如果对此长方体作进一步加工，，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。

机械制图教案

机械制图教案【篇一：机械制图教学设计】教学设计课程名：机械制图专业：姓名：单超学号：0335*******授课内容：制图的基本规定 1. 教学目标（1）知识与技能：1. 了解机械制图基础知识，以及培养学生掌握基本的制图知识；2.建立“标准”的概念，并熟悉技术制图中的常用国标，在绘制工程图样时能自觉遵守国家标准；3.掌握制图的基本规定；4.能按照制图的国家标准的基本规定画图；（2）过程与方法：采用多媒体、挂图与实物示范操作；对字体、图线、尺寸箭头、的画法等在黑板上直接示范，指出学生常犯的错误。

（3）情感态度与价值观：1. 具有勤奋学习的态度，严谨求实、创新的工作作风；2. 具有良好的心理素质和职业道德素质；3. 具有高度责任心和良好的团队合作精神；4. 具有一定的科学思维方式和空间思维想象的能力； 2. 教学重难点（1）教学重点：一、图纸幅面和图框格式二、比例三、字体四、图线五、尺寸注法（2）教学难点：图线和尺寸注法 2. 学习者分析：图样是生产过程中的重要技术资料和主要依据。

要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。

3. 教学内容分析：机械制图是机械工程界的技术语言，无论是直接从事生产的工人、技术员，还是从事设计和管理的设计工程师、生产工程师和品检工程师，都必须学习和掌握机械制图。

机械制图是机电一体化、数控技术、模具设计与制造专业技术基础课。

4. 教学策略：课程学习中采用理论与实践相接合的方法，通过图形绘制和实体制作训练，使学生掌握基本的工程图样绘制的能力和识读工程图样的能力。

整个课程教学注重学生应用能力的培养，调动学生积极性，注意教学中联系机械制造的过程和造型基础，理论与实践相联系。

尽可能采用多媒体教学，可有效提高学生读图的应用技能提高。

通过生产实践，帮助学生理解模型与图样之间的关系并初步了解机械零件的制作加工过程，为后续专业课的学习打下良好的基础。

机械制图教案(顺序同第六版)

机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。

2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。

3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。

三、本课程的学习方法1 、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。

由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002 的含义 :GB:表示国标；T4457.4: 表示推荐使用的文件号为 4457.4 ；2002: 表示 2002 年发布使用的。

一、图纸幅面要采用国家标准规定的幅面尺寸B× L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。

图框有两种格式：不留装订边和留装订边。

同一产品中所以图样均应采用同一种格式。

2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为 25mm，其他三边一致。

三、标题栏和明细栏标题栏一般应位于图纸的右下角。

四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。

为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。

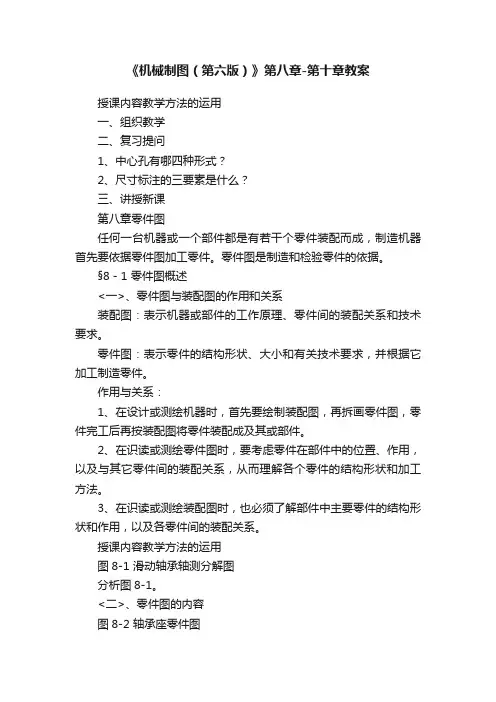

《机械制图（第六版）》第八章-第十章教案

《机械制图（第六版）》第八章-第十章教案授课内容教学方法的运用一、组织教学二、复习提问1、中心孔有哪四种形式？2、尺寸标注的三要素是什么？三、讲授新课第八章零件图任何一台机器或一个部件都是有若干个零件装配而成，制造机器首先要依据零件图加工零件。

零件图是制造和检验零件的依据。

§8－1 零件图概述<一>、零件图与装配图的作用和关系装配图：表示机器或部件的工作原理、零件间的装配关系和技术要求。

零件图：表示零件的结构形状、大小和有关技术要求，并根据它加工制造零件。

作用与关系：1、在设计或测绘机器时，首先要绘制装配图，再拆画零件图，零件完工后再按装配图将零件装配成及其或部件。

2、在识读或测绘零件图时，要考虑零件在部件中的位置、作用，以及与其它零件间的装配关系，从而理解各个零件的结构形状和加工方法。

3、在识读或测绘装配图时，也必须了解部件中主要零件的结构形状和作用，以及各零件间的装配关系。

授课内容教学方法的运用图8-1 滑动轴承轴测分解图分析图8-1。

<二>、零件图的内容图8-2 轴承座零件图结合图8-2轴承座零件图，一张完整的零件图要包括：授课内容教学方法的运用1、视图用一组视图（包括视图、剖视、断面等表达方法）完整、准确、清楚、简便地表达出零件的结构形状。

2、尺寸零件图中应正确、齐全、清晰、合理地标注出表示零件各部分的形状大小和相对位置的尺寸。

为零件的加工制造和检验提供依据。

3、技术要求用规定的符号、代号、标记和简要的文字将制造和检验零件时应达到的各项技术指标和要求。

4、标题栏在图幅的右下角按标准格式画出标题栏，以填写零件的名称、材料、图样的编号、比例及设计、审核、批准人员的签名、日期等。

四、课堂小结本节主要讲了零件图与装配图的作用和关系和零件图的内容。

五、课堂巩固分析图8-1。

六、板书设计§8－1 零件图概述一、零件图与装配图的作用和关系二、零件图的内容七、布置作业习题册授课内容教学方法的运用一、组织教学二、复习提问1、零件图的内容是什么？2、识图的四个步骤是什么？三、讲授新课§8－2 零件结构形状的表达零件图要求将零件的结构形状完整、清晰地表达出来，并力求简便。

机械制图教案(顺序同第六版)

机械制图教案绪论第一章制图得基本知识一、本课程得研究对象1、图样得定义在工程技术中,为了准确地表达机械、仪器、建筑物等物得形状、结构与大小,根据投影原理、标准或有关规定画出得图形,叫做图样。

2、《机械制图》就是研究阅读与绘制机械图样得原理与方法一门重要技术基础课。

3、主要内容（1）制图得基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样得基本表示法（7）常用件得特殊表示法（8）零件图（9）装配图二、本课程得目得与任务1、掌握正投影法得基本理论及其应用;2、掌握阅读与绘制机械图样得基本知识、基本方法与技能;3、培养对空间想象与形象思维能力;4、了解计算机绘图得基本知识;5、培养耐心细致得工作作风,严肃认真得工作态度。

三、本课程得学习方法1、严格遵守国家标准《技术制图》、《机械制图》与有关得技术标准;2、掌握正确得瞧图与画图方法;3、反复实践,提高瞧图与画图技能。

由图样定义知识引入第一章第一节内容:§11 图纸幅面与格式GB/T4457、42002得含义:GB:表示国标 ;T4457、4:表示推荐使用得文件号为4457、4;2002:表示2002年发布使用得。

一、图纸幅面要采用国家标准规定得幅面尺寸B×L二、图框格式与尺寸1、图框格式在图纸上必须用粗实线画出图框。

图框有两种格式:不留装订边与留装订边。

同一产品中所以图样均应采用同一种格式。

2、图框尺寸不留装订边得图纸,其四周边框得宽度相同(均为e)留装订边得图纸,其装订边宽度一律为25mm,其她三边一致。

三、标题栏与明细栏标题栏一般应位于图纸得右下角。

四、瞧图方向得规定为了利用预先印制好得图纸,允许将图纸逆时针旋转90°。

为了使图样复制与缩微摄影时定位方便,应在图纸各边长§12 比例 (GB/T4457、42002)一、术语比例:图形与其实物相应要素得线性尺寸之比。

1、原值比例比值为1得比例,即1:1;2、放大比例比值大于1得比例,如2:1等;3、缩小比例比值小于1得比例,如1:2等。

机械制图教案顺序同第六版)

机械制图教案绪论第一章制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。

2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。

3、主要内容（1）制图的基本规定（2）几何作图（3）正投影法与三视图（4）轴侧图（5）组合体视图（6）图样的基本表示法（7）常用件的特殊表示法（8）零件图（9）装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。

三、本课程的学习方法1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准；2、掌握正确的看图和画图方法；3、反复实践，提高看图和画图技能。

由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002的含义:GB:表示国标；T4457.4:表示推荐使用的文件号为4457.4；2002:表示2002年发布使用的。

一、图纸幅面要采用国家标准规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。

图框有两种格式：不留装订边和留装订边。

同一产品中所以图样均应采用同一种格式。

2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

三、标题栏和明细栏标题栏一般应位于图纸的右下角。

四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。

为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比例（GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。

1、原值比例比值为1的比例，即1:1；2、放大比例比值大于1的比例，如2:1等；3、缩小比例比值小于1的比例，如1:2等。

机械制造工艺基础-第六版-教案讲课教案

一、组织教学（约2分钟）二、复习导入（约10分钟）以提问的形式检查学生上堂课学习效果。

三、讲授新课（约70分钟）重点内容难点内容多媒体演示相关图片，教师图文并茂生动讲解，使学生更直观，生动的掌握所学知识。

1、检查学生出勤情况和学习用具准备情况。

2、安定课堂秩序，集中学生注意力。

1、车削的概念车削是工件旋转作主运动、车刀作进给运动的切削加工方法。

车削是最基本和应用最广的切削方法。

2、车削的特点a、易于保证工件各加工面的位置精度b、切削过程较平稳避免了惯性力与冲击力，允许采用较大的切削用量，高速切削，利于生产率提高。

c、适于有色金属零件的精加工有色金属零件表面粗糙度大Ra值要求较小时，不宜采用磨削加工，需要用车削或铣削等。

用金刚石车刀进行精细车时，可达较高质量。

d、刀具简单车刀制造、刃磨和安装均较方便。

3、车削的方法车外圆、车平面、车孔、车槽、车螺纹、车成形面等，还可以钻孔、铰孔、滚花等§5-3车床工艺方法一、车刀的装夹（1）车刀装夹在刀架上的伸出部分应尽量短，以增强车刀刚度。

伸出长度约为刀柄厚度的1～1.5倍。

车刀下面垫片的数量要尽量少（一般为1～2片），并与刀架边缘对齐。

（2）保证车刀的实际主偏角κr。

例如90°车刀应保证，粗车时κr=85°～90°，精车时κr=90°～93°。

（3）至少用两个螺钉轮流压紧车刀，以防振动。

关图片，教师图文并茂生动讲解，使学生更直观，生动的掌握所学知识。

重点内容多媒体演示相关视频，使学生更直观，生动的（4）增减车刀下面的垫片，使车刀刀尖与工件轴线等高。

若刀尖对不准工件轴线，在车至端面中心时会留有凸头。

使用硬质合金车刀时，车到中心处会使刀尖崩碎。

重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。

二、切削用量的选择合理选择车削时的切削用量，可以参阅第四章第二节切削运动与切削用量的相关内容。

三、车削外圆将工件装夹在卡盘上作旋转运动，车刀装夹在刀架上使之接触工件并作相对纵向进给运动，便可车出外圆。
