接地电阻测试原理
接地电阻 测量原理
接地电阻测量原理
接地电阻是指用来测量接地系统或电气设备与大地之间的电阻大小的一种电性参数。
接地电阻的测量原理是利用电阻测试仪或者万用表等电测仪器，通过在测试环路中施加电流和测量电压的方法来判断接地系统的电阻值。
接地电阻的测量一般采用两种方法：电桥法和电流法。
1. 电桥法：电阻桥是一种常用的测量接地电阻的方法，它通过在测试电路中加入一个可调的标准电阻与被测接地电阻组成的一个电阻桥电路，然后通过调整电桥平衡时的电位差为零，从而测量出被测接地电阻的值。
2. 电流法：电流法是一种通过在被测接地系统中流入一定大小的电流，测量系统或设备上的电压来计算接地电阻的方法。
一般是通过在接地系统中加入一个标准电阻和电流表，然后利用欧姆定律计算出电阻值。
无论是采用电桥法还是电流法，测量接地电阻时需要注意的是：
- 在测量之前要确保测试环路中没有其它电流存在，防止干扰
影响测量结果；
- 测量时需要较为精确地测量电流值和电压值，以保证测量结
果的准确性；
- 对于较大的接地电阻值，要采用适当的电流大小以保证测量
的可靠性；
- 测量时要注意保持测量仪器和测试环路的良好接触，以减小接触电阻对测量结果的影响。
接地电阻测试仪原理
接地电阻测试仪原理接地电阻测试仪是检验、测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，广泛应用于电力、交通、金融、气象等领域的电气设备接地测量及传输线路的接地测量等等。
接地电阻测试仪原理一、两线法1、条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
2、适用于：楼群稠密或水泥地等密封无法打地桩的地区。
3、接线：E+ES接到被测地，H+S接到已知地。
二、三线法1、条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
2、适用于：地基接地，建筑工地接地和防雷接地。
3、接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
三、四线法基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法，测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度的。
四、单钳测量1、条件：测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
2、适用于：多点接地，不能断开连接，测量每个接地点的电阻。
3、接线：用电流钳监测被测接地点上的电流。
五、双钳法1、条件：多点接地，不打辅助地桩，测量单个接地。
2、接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
标签:接地电阻测试仪接地电阻测试仪。

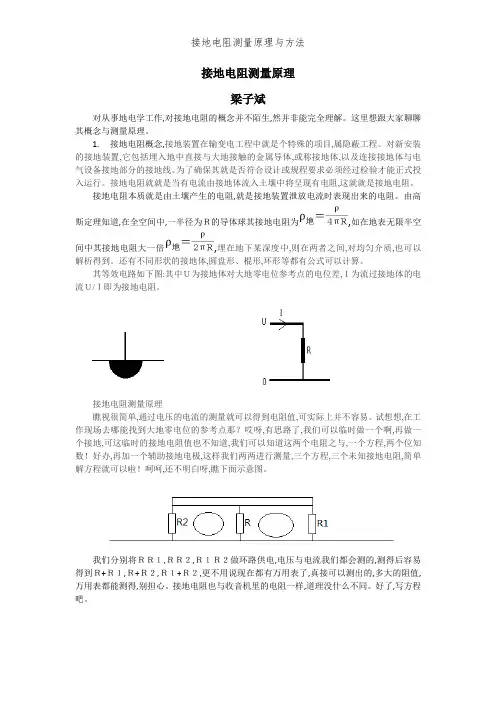

接地电阻测量原理与方法
接地电阻测量原理梁子斌对从事地电学工作,对接地电阻的概念并不陌生,然并非能完全理解。
这里想跟大家聊聊其概念与测量原理。
1.接地电阻概念,接地装置在输变电工程中就是个特殊的项目,属隐蔽工程。
对新安装的接地装置,它包括埋入地中直接与大地接触的金属导体,或称接地体,以及连接接地体与电气设备接地部分的接地线。
为了确保其就是否符合设计或规程要求必须经过检验才能正式投入运行。
接地电阻就就是当有电流由接地体流入土壤中将呈现有电阻,这就就是接地电阻。
接地电阻本质就是由土壤产生的电阻,就是接地装置泄放电流时表现出来的电阻。
由高斯定理知道,在全空间中,一半径为Ｒ的导体球其接地电阻为,如在地表无限半空间中其接地电阻大一倍,埋在地下某深度中,则在两者之间,对均匀介质,也可以解析得到。
还有不同形状的接地体,圆盘形、棍形,环形等都有公式可以计算。
其等效电路如下图:其中Ｕ为接地体对大地零电位参考点的电位差,Ｉ为流过接地体的电流Ｕ/Ｉ即为接地电阻。
接地电阻测量原理瞧视很简单,通过电压的电流的测量就可以得到电阻值,可实际上并不容易。
试想想,在工作现场去哪能找到大地零电位的参考点那？哎呀,有思路了,我们可以临时做一个啊,再做一个接地,可这临时的接地电阻值也不知道,我们可以知道这两个电阻之与,一个方程,两个位知数！好办,再加一个辅助接地电极,这样我们两两进行测量,三个方程,三个未知接地电阻,简单解方程就可以啦！呵呵,还不明白呀,瞧下面示意图。
我们分别将ＲＲ１,ＲＲ２,Ｒ１Ｒ２做环路供电,电压与电流我们都会测的,测得后容易得到Ｒ+Ｒ１,Ｒ+Ｒ２,Ｒ１+Ｒ２,更不用说现在都有万用表了,真接可以测出的,多大的阻值,万用表都能测得,别担心。
接地电阻也与收音机里的电阻一样,道理没什么不同。
好了,写方程吧。
这里r们就就是我们万用表的读数Ｒ就是我们要测的接地电阻,Ｒ１,Ｒ２就是两个辅助电极的接地电阻,这方程找个中学生解一下,就是Ｒ＝(r1+r2-r12)/2吧？她一定就是中学生了。
接地电阻测试仪的原理是怎样的
接地电阻测试仪的原理是怎样的
1.电流注入原理
接地电阻测试仪首先通过内部电源产生一个稳定的电流信号，通常为
正弦波信号。
这个电流信号会被注入到接地系统中，产生一个由土壤导体、金属构件和电极组成的回路。
根据欧姆定律，当通过一个电阻时，电流与
电压成正比，因此，电流值可以被测量和记录下来。
2.电压测量原理
接地电阻测试仪会在接地系统上注入一个电流信号，然后测量回路上
的电压。
这个电压通常由测试仪内部的感应电压探头来测量。
感应电压探
头相当于一个高阻抗电压表，它通过感应作用测量接地系统上的电压，而
无需直接接触。
3.计算电阻值的原理
接地电阻计算公式为R=V/I，其中，R为接地电阻值，V为测量得到
的电压值，I为测量得到的电流值。
接地电阻测试仪会测量和记录电流和
电压值，然后根据这个公式计算得到接地电阻的值。
接地电阻测试仪的原理是基于电流和电压之间的关系，通过测量和计
算来确定接地系统的电阻值。
这种测试仪器可以在不同类型的接地系统中
使用，包括工业设备、建筑物和电力系统。
它可以帮助用户确定接地系统
的质量，确保系统的安全性和可靠性。
接地电阻仪工作原理
接地电阻仪工作原理引言概述：接地电阻仪是一种用于测量接地系统或设备的接地电阻的仪器。
它是保障电气设备安全运行的重要工具。
本文将介绍接地电阻仪的工作原理，包括测量原理、电流注入方式、电流传感器、电压测量和计算等方面。
正文内容：1. 测量原理1.1 电流注入方式接地电阻仪使用电流注入方式进行测量。
它通过将一定大小的电流注入地网或设备的接地系统，然后测量注入电流与地电阻之间的关系来计算接地电阻。
常用的电流注入方式有直流注入和交流注入两种。
1.2 电流传感器为了测量注入电流的大小，接地电阻仪通常配备了电流传感器。
电流传感器能够将注入电流转化为电压信号，以便进行测量。
常用的电流传感器有电流互感器和霍尔传感器。
1.3 电压测量和计算接地电阻仪通过测量注入电流和地电阻之间的电压差来计算接地电阻。
它使用内部的电压测量电路来测量电压差，并根据一定的计算公式进行计算。
常用的计算公式有欧姆定律和基尔霍夫定律。
2. 接地电阻仪的工作原理2.1 测量电流注入接地电阻仪首先通过电流注入方式将一定大小的电流注入地网或设备的接地系统。
在直流注入方式下，它通过直流电压源将一定大小的直流电流注入地网；在交流注入方式下，它通过交流电压源将一定频率和幅值的交流电流注入地网。
2.2 电流传感器测量接地电阻仪中的电流传感器将注入电流转化为对应的电压信号。
电流互感器通过电感耦合将电流信号转化为电压信号，而霍尔传感器则利用霍尔效应将电流信号转化为电压信号。
2.3 电压测量和计算接地电阻仪使用内部的电压测量电路测量注入电流和地电阻之间的电压差。
它通过欧姆定律或基尔霍夫定律计算接地电阻的大小。
欧姆定律计算时使用的公式为R = V/I，其中R为接地电阻，V为电压差，I为注入电流；基尔霍夫定律计算时则考虑了电流的分布情况。
总结：接地电阻仪是一种用于测量接地系统或设备的接地电阻的重要工具。
它通过电流注入方式、电流传感器、电压测量和计算等步骤来实现接地电阻的测量。

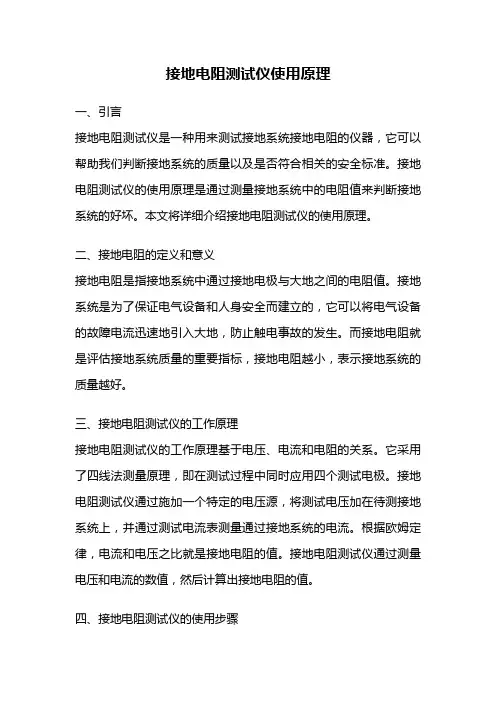

接地电阻测试仪使用原理
接地电阻测试仪使用原理一、引言接地电阻测试仪是一种用来测试接地系统接地电阻的仪器，它可以帮助我们判断接地系统的质量以及是否符合相关的安全标准。
接地电阻测试仪的使用原理是通过测量接地系统中的电阻值来判断接地系统的好坏。
本文将详细介绍接地电阻测试仪的使用原理。
二、接地电阻的定义和意义接地电阻是指接地系统中通过接地电极与大地之间的电阻值。
接地系统是为了保证电气设备和人身安全而建立的，它可以将电气设备的故障电流迅速地引入大地，防止触电事故的发生。
而接地电阻就是评估接地系统质量的重要指标，接地电阻越小，表示接地系统的质量越好。
三、接地电阻测试仪的工作原理接地电阻测试仪的工作原理基于电压、电流和电阻的关系。
它采用了四线法测量原理，即在测试过程中同时应用四个测试电极。
接地电阻测试仪通过施加一个特定的电压源，将测试电压加在待测接地系统上，并通过测试电流表测量通过接地系统的电流。
根据欧姆定律，电流和电压之比就是接地电阻的值。
接地电阻测试仪通过测量电压和电流的数值，然后计算出接地电阻的值。
四、接地电阻测试仪的使用步骤接地电阻测试仪的使用步骤如下：1. 将测试电极插入待测接地系统中，并确保电极与接地系统完全接触。
2. 连接测试电流表和测试电压源，确保仪器的正常工作。
3. 打开测试仪器的电源，并设置测试参数，如测试电压和测试时间。
4. 开始测试，待测试仪器显示测试结果后，记录下接地电阻的数值。
5. 根据测试结果判断接地系统的质量是否合格。
五、接地电阻测试仪的注意事项在使用接地电阻测试仪时需要注意以下事项：1. 确保测试仪器的工作正常，避免测试结果的不准确。
2. 测试时要确保测试电极与接地系统的良好接触，以避免测试结果的误差。
3. 在测试过程中，应注意安全，避免触电事故的发生。
4. 测试结果要进行正确的解读，判断接地系统的质量是否达到要求。
六、接地电阻测试仪的应用领域接地电阻测试仪广泛应用于各个领域，如电力、通信、建筑等。
接地测试原理
接地测试原理接地测试是一种常用的电工安全检测方法，用于检测电器设备的接地情况，确保设备的安全运行。
接地测试原理主要涉及电流的流动和电阻的测量。
一、电流流动原理在接地测试中，电流是用来测试接地品质的重要参数。
当设备接地良好时，电流能够顺利地流入地。
电流流动原理可以用欧姆定律来解释，即电流等于电压除以电阻。
根据欧姆定律，当电压施加在电阻上时，电流会通过电阻流动。
在接地测试中，测试仪器产生一定的电压，并将其施加到待测设备的接地上。
通过测试仪器测量电流，可以评估设备的接地情况。
二、电阻测量原理电阻是指电流在电路中流动时所遇到的阻碍。
在接地测试中，电阻的测量是评估接地品质的主要依据之一。
常用的测试方法是使用接地测试仪器测量设备的接地电阻。
电阻测量原理基于电流测量和电压测量。
接地测试仪器会施加一定的电流和电压到接地上，通过测量电流和电压的关系，可以计算出设备的接地电阻。
三、接地测试步骤1. 准备工作：确保测试仪器正常工作，并校准仪器。
2. 连接测试仪器：将测试仪器与待测设备的接地端连接，确保连接紧固可靠。
3. 施加电压：测试仪器产生一定的电压，并施加到设备的接地上。
4. 测量电流：测试仪器测量通过接地的电流。
5. 测量电压：测量测试仪器施加的电压。
6. 计算接地电阻：根据测量的电流和电压，计算出接地电阻。
7. 判定结果：根据接地电阻的数值，判定接地品质是否合格。
通常，根据相关标准规定的阈值进行判断。
四、影响接地测试结果的因素1. 地质条件：接地测试结果可能会受到地质介质的影响。
地质介质的电阻率会影响电流的流动情况，从而影响接地电阻的数值。
2. 测量方法：不同的接地测试方法会对测试结果产生影响。
常用的测试方法包括三线法、四线法等。
选择合适的测试方法可以提高测试结果的准确性。
3. 线路长度：线路长度也会对接地电阻的测量结果产生一定影响。
较长的线路长度会增加电阻值。
总结：接地测试原理基于电流流动和电阻测量，通过施加一定的电压和测量电流、电压的关系，可以评估设备的接地质量。
接地电阻测试原理
欢迎指正！
接地电阻测试原理 2024.09.16
接地电阻测试原理
接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩 散所遇到的电阻。接地电阻值体现电气装置与“地”接触的良好程度和反映 接地网的规模。
接地电阻测的工作原理基于欧姆定律，即电阻等于电压与电流的比值。在 测量接地电阻时，测试仪首先通过内部电源产生一个已知大小的电流，这个 电流被施加到接地系统中，通过接地电极将电流导入地下。电流在地下流动 的过程中，会遇到地下的各种介质，这些介质对电流的传播会产生一定的阻 力，这就是接地系统的电阻。接地电阻测试仪通过测量接地系统的电压来间 接测量接地系统的电阻值。当已知大小的电流通过接地系统后，会在接地系 统中产生一个相应的电压。这个电压与接地系统的电阻值成正比，即电阻越 大，产生的电压就越大。接地电阻测试仪通过测量这个电压值，并结合已知 的电流值，就可以计算出接地系统的电阻值。
接地电阻测试仪的测量原理
接地电阻测试仪的测量原理
一、接地电阻测试仪的测量原理
1．对地电压测量采用平均值整流法。
2．接地电阻值测量采用额定电流变极法，即在测量对象E(接地极)和H(电流极)之间流动交流额定电流I(30mA Max，128Hz)；求取E和S(电压极)的电位差V，然后求取接地电阻Rx的方法。
Rx=V/I
3．其工作误差(B)是额定工作条件内所得误差，由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。
A：固有误差E1：位置变化产生的变动
E2：电源电压变化产生的变动E3：温度变化产生的变动
E4：干扰电压变化产生的变动E5：接触电极电阻产生的变动
E7：系统频率变化产生的变动E8：系统电压变化产生的变动
二、接地电阻测试仪的使用方法：
此方法是不使用辅助接地棒的简易测量法，利用现有的接地电阻值小的接地极作为辅助接地极，使用2条简易测试线连接(即其中H、S接口短接)。
可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒H、S，测量时注意去除所选金属辅助接地体连接点的氧化层。
接地电阻简易测试接线如下图，其他操作同精密测量。
简易法测量接地电阻，其仪表读数为被测接地体的接地电阻值与商用接地体的接地电阻值之和，即：
RE=RX＋re
其中：RE为仪表读数值；
RX为被测接地体的接地电阻值；
re为商用电力系统等共同接地体的接地电阻值。
那么，被测接地体的接地电阻值为：
RX=RE－re
采用简易法测量接地电阻，尽量选择re值小的接地体作为辅助接地极，这样仪表读数才更接近真实值。
测量时请优先选择金属水管、消防栓做为辅助接地极。
接地电阻测试仪工作原理
接地电阻测试仪工作原理
接地电阻测试仪是一种用来测量接地电阻大小的仪器，它在电气工程领域中起着非常重要的作用。
接地电阻是指接地装置与地之间的电阻，它是保证电气设备正常运行和人身安全的重要参数。
接地电阻测试仪的工作原理主要是利用电流和电压的关系来测量接地电阻的大小。
在使用接地电阻测试仪进行测试时，首先需要将测试仪的电极接地，然后通过测试仪的电源将一定电流注入接地系统中。
接地系统的接地电阻会导致测试电流在接地系统中产生电压降，根据欧姆定律，电压与电流之比即为接地电阻的大小。
测试仪会测量注入的电流和接地系统中产生的电压，从而计算出接地电阻的数值。
接地电阻测试仪一般会配备数字显示屏，能够直观地显示接地电阻的数值。
通过测试仪的操作按钮，用户可以选择不同的测试范围和精度，以满足不同场合的测试需求。
除了直接测量接地电阻的数值，接地电阻测试仪还可以通过比较测试结果与设定值的差异来判断接地系统是否正常。
在实际使用中，接地电阻测试仪通常会配备一些安全功能，如过载保护、短路保护等，以确保测试过程中的安全性。
此外，一些高级的接地电阻测试仪还具有数据存储和传输功能，可以将测试结果保存在内存中或通过接口传输到计算机进行进一步分析。
总的来说，接地电阻测试仪通过测量注入电流产生的电压来计算接地电阻的大小，是一种简单、有效的工具。
它在电气设备安装、维护和检修过程中起着至关重要的作用，能够帮助用户及时发现接地系统存在的问题，并采取相应的措施加以解决。
通过了解接地电阻测试仪的工作原理，我们可以更好地理解其在电气工程领域中的应用，并提高接地系统的安全性和可靠性。
接地电阻表原理
接地电阻表原理
接地电阻表原理是基于电流的传输原理来测量接地系统的电阻值的。
接地电阻是衡量接地系统性能的一个重要指标，它反映了接地系统的导电性能和对电流的有效排斥能力。
接地电阻表通过电流源和测量仪表组成，电流源提供一个已知大小的电流，测量仪表用来测量电流经过接地系统后的电压降。
根据欧姆定律，电阻值等于电压降与电流的比值。
因此，接地电阻表通过测量电流和电压的关系，可以计算出接地系统的电阻值。
测量时，首先将接地电阻表的电流源连接到待测接地装置上，然后开启电流源，使一定大小的电流通过接地装置。
接着，测量仪表连接到接地装置的两个电极上，测量电流经过接地装置后的电压降。
根据测量结果，可以计算出接地系统的电阻值。
接地电阻表通常采用电流反馈方式，即根据测量电流经过被测物体后的电压降来调整源电流大小，以保证源电流的稳定性。
这样可以提高测量的准确性和稳定性。
另外，为了提高测量结果的精确度，接地电阻表还会进行温度和湿度的补偿。
因为温度和湿度的变化会影响电阻值的测量结果，通过对环境的监测和修正，可以减小这些因素对测量结果的影响。
总之，接地电阻表利用电流的传输原理，通过测量电流经过接地系统后的电压降，来计算接地系统的电阻值。
通过合理的电
流源设计和环境参数的补偿，可以提高测量结果的准确性和稳定性。
测量接地电阻的原理
测量接地电阻的原理接地电阻指的是接地系统中接地电极处所形成的电阻值，它是评估接地系统性能的一个重要指标。
在实际应用场景中，接地电阻的有效测量可以帮助电力工程师更好地保障设备的安全运行，减少由于接地电阻不合格而导致的安全事故。
测量接地电阻的原理通常涉及到两个主要方面，分别是接地电极的电学性质和测量相关电路的设计。
首先，我们需要了解一些基本概念，比如接地电势、接地电位、接地电流等。
接地电势指的是接地电极与地面之间存在的电势差，该电势差由于地面的不同成分和水分含量而存在着一定的差异。
而接地电位则是指接地电极处的电势，也即是将接地电极相对于参考地电极时所测得的电势值。
另外，如果将接地电极与参考地电极无限远地分离，则会在接地电极周围形成一定的电场，使得自由电子集合在电极周围形成接地电流。
接下来，我们来看一下测量接地电阻的原理。
首先，需要使用特定的测试仪器，通常有土壤电阻仪、接地电阻测试仪或万用表等。
这些测试仪器都能够通过特定的测试方式得到接地电阻值，但测量精度和测量范围不同。
测试时需要首先将测试仪器的接地电极连接至待测接地电极，将测试仪器的电源负极连接至待测接地电极附近的参考地电极处。
而测试仪器的电源正极则连接至接地电极本身，然后观察仪器显示的测试数据即可。
接地电阻的测试原理涉及到许多电学知识，但可以用一个简单的电路模型进行描述。
对于一个具有一定面积和深度的接地电极而言，它可以看成是一个电阻器，当该电阻器接通到电路中时，当前回路中则存在有接地电流。
如果测量电路中存在由测量仪表自身电压及外加电压所激发的接地电流，则对于模型中的电阻器而言，也存在有当前接地电阻的值。
而通过对测量数据以及电路参数的运算和分析，则可以得到借助测试仪器所得到的接地电阻值。
需要注意的是，测量接地电阻时的环境条件也对测试结果具有一定的影响。
如湿度、温度等环境因素会产生一定的影响，因此在测试时需要尽量保证测试环境稳定一致。
另外，如测试装置的电路参数，如电流和电压等，也需要根据具体情况进行优化和调整，以获取准确可靠的测试结果。
接地电阻仪工作原理
接地电阻仪工作原理接地电阻仪是一种用于测量接地系统电阻的仪器。
它的工作原理基于欧姆定律和电流平衡原理。
接地电阻仪通过测量接地系统中的电流和电压来计算接地电阻的值。
接地电阻仪通常由一个发生器和一个测量仪器组成。
发生器产生一个稳定的电流信号，该信号通过接地系统并返回到仪器中。
测量仪器测量电流和电压，并根据欧姆定律计算接地电阻。
具体而言，接地电阻仪的工作原理如下：1. 发生器产生一个稳定的电流信号，并将其注入接地系统中。
这个电流信号通常是一个低频交流信号，通常在几十赫兹到几千赫兹之间。
2. 电流信号通过接地系统中的接地电阻流过，并返回到仪器中。
3. 测量仪器测量电流和电压。
电流可以通过内置的电流传感器测量，而电压可以通过内置的电压传感器测量。
4. 根据欧姆定律，接地电阻可以通过电流和电压的比值计算得出。
接地电阻的计算公式为 R = V/I，其中 R 是接地电阻的值，V 是测量到的电压，I 是测量到的电流。
5. 测量结果可以通过仪器上的显示屏或者输出接口进行读取和记录。
一些接地电阻仪还具有数据存储和传输功能，可以方便地将测量结果传输到计算机或者其他设备上进行分析和处理。
接地电阻仪的工作原理基于电流平衡原理。
当接地系统中的接地电阻较小时，电流信号在接地系统中的流动会较快，而当接地电阻较大时，电流信号在接地系统中的流动会较慢。
通过测量电流和电压，接地电阻仪可以确定接地系统的电阻大小。
需要注意的是，接地电阻仪在测量接地电阻时需要确保接地系统没有其他电流路径。
因此，在进行测量之前，需要断开接地系统与其他电源或者设备的连接，以确保测量结果的准确性。
总结起来，接地电阻仪通过测量接地系统中的电流和电压来计算接地电阻的值。
它的工作原理基于欧姆定律和电流平衡原理。
通过了解接地电阻仪的工作原理，我们可以更好地理解它在接地系统维护和安全检测中的应用。
接地电阻表的基本原理
接地电阻表的基本原理接地电阻表（Grounding Resistance Tester）是一种用于测量接地电阻的电子仪器。
接地电阻是指在电气系统中，将接地电极与地球连接后，通过这个接地电极与地球之间产生的电流与电压之比。
它是判断接地系统质量好坏的重要参数之一。
接地电阻表通过测量接地回路上的电流和电压来计算接地电阻的值，从而评估接地系统的性能。
一、接地电阻的重要性良好的接地系统对于保证电气设备和人身安全至关重要。
在工业、建筑、通信等领域中，接地系统的质量直接影响到设备的可靠性和工作效率。
一个电气设备的良好接地系统可以有效地将电流导向地球，避免电气故障的发生，并保护人员免受触电的危险。
及时检测和维护接地系统的质量是非常重要的。
二、接地电阻表的基本工作原理接地电阻表的测量原理是基于欧姆定律和电压分压原理。
当接地回路中存在接地电阻时，电流将通过接地电极进入地球，而电压将在接地电极与地球之间产生。
根据欧姆定律，接地电阻的值等于电压与电流之比。
测量接地电阻的关键是测量接地回路上的电流和电压。
接地电阻表通常由一个电流源和一个电压测量器组成。
电流源会通过接地电极注入一定的测试电流到接地系统中。
测量器用于测量通过接地回路的电流，并测量接地电极与地球之间的电压。
这样，通过计算电流和电压之比，即可得到接地电阻的值。
三、如何使用接地电阻表测量接地电阻在使用接地电阻表之前，需要检查仪器是否正常工作，并确保安全接地。
1.准备工作：将接地电极插入地面，使其稳定地接触地球。
确保接地电极与其他金属物体（如金属管道等）之间没有电气连接。
2.连接仪器：将接地电阻表的测试引线与接地电极连接，并将仪器的电源引线与电源接线连接。
3.选择测试电流：根据被测接地系统的特性选择恰当的测试电流。
通常情况下，测试电流越大，测量的准确性越高，但也会增加带电风险。
4.进行测量：打开接地电阻表的电源，并观察测量结果。
仪器会同时显示电流和电压的数值，以及计算的接地电阻值。
接地电阻仪工作原理
接地电阻仪工作原理一、概述接地电阻仪是一种用于测量接地系统电阻的仪器，它通过测量接地系统与地之间的电阻来判断接地系统的良好性能。
本文将详细介绍接地电阻仪的工作原理。
二、工作原理接地电阻仪的工作原理基于电阻测量的原理，利用电流和电压的关系来计算接地电阻。
1. 电流注入接地电阻仪通过内置的电源，将一定大小的电流注入到接地系统中。
通常使用的电流大小为10mA或100mA，具体大小根据实际需求而定。
电流注入的目的是为了在接地系统中产生一定的电压。
2. 电压测量接地电阻仪通过内置的电压测量回路，测量接地系统与地之间的电压。
电压测量通常使用的是电压表或数字电压计。
3. 计算电阻接地电阻仪通过测量的电流和电压，利用欧姆定律（U=IR）来计算接地系统的电阻。
具体计算公式为：R = U/I，其中R为接地系统的电阻，U为测量得到的电压，I为注入到接地系统的电流。
4. 显示结果接地电阻仪会将计算得到的接地电阻值显示在仪器的屏幕上，以便用户直观地了解接地系统的电阻情况。
通常，接地电阻仪还会提供数据记录和存储功能，方便用户后续的分析和比较。
三、注意事项在使用接地电阻仪时，需要注意以下几点：1. 测量前准备在进行接地电阻测量之前，需要确保接地系统处于正常工作状态，没有任何故障。
同时，还需检查接地电阻仪是否正常工作，电流注入和电压测量功能是否正常。
2. 测量方法接地电阻仪通常提供两种测量方法：二线法和三线法。
二线法适用于小型接地系统的测量，使用两根测试线分别连接接地系统和接地电阻仪。
三线法适用于大型接地系统的测量，使用三根测试线分别连接接地系统、接地电阻仪和电源。
3. 测量环境在进行接地电阻测量时，需要确保测量环境安全。
避免测量时出现雷雨天气或者有高压设备附近的情况，以免对人身安全造成威胁。
4. 测量结果解读接地电阻仪测量得到的结果应该与相关标准进行比较，以确定接地系统的良好性能。
通常，接地电阻的标准值会根据不同的应用领域和要求而有所不同。
接地电阻表的工作原理及参数
接地电阻表的工作原理及参数接地电阻表是指重要用于测量电气设备接地装置以及避雷装置的接地电阻的装置，又称为接地电阻测试仪。
由于其外形与摇表（绝缘电阻表）相像，又俗称接地摇表。
工作原理：接地电阻表的工作原理分为基准电压比较式和基准电流、电压降式。
接地电阻表借鉴了电桥原理，通过比例器将被测电阻与已知电阻进行比较，调整平衡后，通过已知电阻上的刻度直接读出被测接地电阻的数值。
接地电阻表一般需要借助两个辅佑襄助电极：一个用于注入电流，称为电流电极C；另一个用于取样电压，称为电压电极P。
假如电流源的负载本领很大，电流电极C的接地电阻不影响测量结果；假如取样电压端的输入阻抗很大，则P电极的接地电阻不影响测量结果。
技术指标：1、使用条件环境温度：0℃～+45℃相对湿度：≤85%RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω（10mA），20～200Ω（1mA）电压：AC 0～20V3、测量精度及辨别率精度：0～0.2Ω≤±3%±1d0.2Ω～200Ω≤±1.5%±1d1～20V≤±3%±1d辨别率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅佑襄助接地电阻及地电压引起的测量误差·允许辅佑襄助接地电阻RC（C1与C2之间）1.8KΩ； RP （P1与P2之间）40KΩ误差≤±5%·允许地电压≤5V（工频有效值）误差≤±5%5、电源及功耗功率损耗≤2W直流：8×1.5V（AA，R6）电池交流：220V/50Hz体积：220mm×200mm×105mm重量：≤1.4kg标签:接地电阻表。
接地电阻仪工作原理
接地电阻仪工作原理
接地电阻仪是用来测量接地系统的接地电阻的仪器。
它的工作原理基于以下几个方面：
1. 电流注入：接地电阻仪通过内置的电源生成一个较低电压，通常为几伏或几十伏。
这个电压通过测量回路的接地系统注入到地中。
2. 电压测量：接地电阻仪使用内置的电压测量仪器测量在接地系统上产生的电压。
这个电压是接地电阻的一个指示。
3. 电流测量：接地电阻仪使用内置的电流测量仪器测量通过测量回路和接地系统流过的电流。
这个电流与测得的电压一起使用来计算接地电阻。
4. 计算接地电阻：接地电阻仪使用事先设定的计算公式，将测得的电压和电流值代入计算接地电阻。
接地电阻的计算方法可以根据具体的接地系统类型和测量仪器的规格而有所不同。
5. 显示结果：最后，接地电阻仪将计算得到的接地电阻值显示在仪器的显示屏上。
一般来说，这个值可能以欧姆（Ω）为单位进行显示。
总的来说，接地电阻仪的工作原理就是通过测量注入接地系统的电流和测量接地系统上产生的电压，来计算并显示接地电阻的值。
接地电阻测试仪工作原理
接地电阻测试仪工作原理1.电流源：接地电阻测试仪内部通常包含一个电源，它能够提供测试电路所需的电流。
电流源的输出电流通常为几毫安到几安之间。
2.测试电路：接地电阻测试仪的测试电路由电流源和测试点之间的连接线组成。
测试电路中的电流源产生一个稳定的电流流过被测设备或设施的接地电路，通过测量电压和电流的关系，可以计算出接地电阻的值。
3.电压测量：接地电阻测试仪通过内部的电压测量电路来测量被测设备或设施的接地电路上的电压。
电压测量电路通常包含一个高阻抗的电压测量器和一个放大器，可将接地电路上的微弱电压信号放大，使其能够被测试仪读取。
4.电流测量：接地电阻测试仪通过内部的电流测量电路来测量测试电路中的电流。
电流测量电路通常采用霍尔电流传感器或电流互感器等技术，能够准确地测量电流的大小。
1.将测试仪的测试夹具与被测设备或设施的接地端连接。
测试夹具上通常有多个接地电极，用于确保测试点与测试仪的连接稳定。
2.通过测试仪的控制按钮或触摸屏，选择测试模式和参数。
一般来说，测试仪可以提供几种不同的测试模式，如三线法、四线法和变频法，用户可以根据实际情况选择适合的测试模式。
3.启动测试仪，并等待测试结果。
在测试过程中，测试仪会通过通信线与被测设备或设施沟通，发送测试信号并接收电压和电流的反馈信号。
测试仪计算接地电阻的值，并将结果显示在屏幕上。
4.根据测试结果进行判断和分析。
通过测试仪显示的接地电阻值，用户可以评估被测设备或设施的接地质量。
通常来说，接地电阻的值越小，表明接地质量越好。
总结起来，接地电阻测试仪主要通过测试电路、电压测量和电流测量等方式，测量被测设备或设施的接地电阻。
通过准确测量接地电阻的值，可以确保电气设备的安全运行，并保护人员免受电击和设备损坏的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻测试
1、定义
亦称接地连续性测试, 接地测试必须对所有一类产品（Class I）进行。
接地电阻测试主要测量器具接地线与机壳之间的接触点的电阻，它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
2、目的
测试的目的是保证产品上的所有在单一绝缘失效的情形下会变成带电体，需要有可靠的接地保护设备使用者的安全。
通过测量连接在保护接地连接端子或接地触点和零件之间的阻抗来判断是否符合标准要求, 阻抗不超出产品安全标准确定的某个值则认为是符合要求的。
3、原理
测量的方式是依照欧姆定律的原理，在接触点上流过一个电流，然后分别测量电流和接触点的电压值，再依照欧姆定律计算出电阻值。
通常是流过一个较大的电流，模拟器具发生异常时所发生的异常电流状况，做为测试的标准。
4、测试方法
接地阻抗测试为测试产品的接地点对产品的外壳或金属部份，施以一个恒流(一般电流在10-40A 之间) 电源来测试两点间的阻抗大小，一般产品规定量测25A，阻抗不得大于 0.1Ω而 CSA要求量测 40A。
5、判定标准
1、GB4943-2001 信息技术设备的电气安全 2.6.3.3
如果被测电路的电流额定值小于或等于16A：试验电流为被测电路电流额定值的1.5倍，试验电压不应超过12V，试验时间为60S，保护连接导体电阻不应超过0.1Ω.
如果被测电路的电流额定值超过16A：试验电流为被测电路电流额定值的2倍，试验电压不应超过2.5V，试验时间为120S。
6、接地电阻测试中常见问题
阻值过大：测量阻值大于规定阻值。
出现的原因可能有：
•接地点螺丝未锁紧
•接地线径太小
•接地线断路
•接地螺丝有绝缘漆。
