常用图例符号解析
图例及符号说明-国标R
wP
塑限（%）
vse
等效剪切波速（m/s）
f ak
地基承载力特征值(kPa)
IP
塑性指数
Es
压缩模量（MPa）
qsik 桩的极限侧阻力标准值(kPa)
IL
液性指数
Ee
回弹模量（MPa）
q pk
桩的极限端阻力标准值(kPa)
Wu
有机质含量（%）
Ea
回弹再压缩模量（MPa） q u
无侧限抗压强度(kPa)
辉绿岩 板岩 千枚岩 片麻岩 石英岩 片岩 大理岩
w
含水率（%）
c
0
天然密度（g/cm3)源自Gs土粒比重s
Sr
饱和度
k
e
孔隙比
Dr
wL
液限（%）
vs
粘聚力（kPa）
ae
内摩擦角（°）
aa
湿陷系数
N10
土的渗透系数
N
相对密实度
N63.5
剪切（横波）波速（m/s） ps
回弹系数 回弹再压缩系数 轻型动力触探锤击数(击/30cm) 标准贯入试验锤击数(击/30cm) 重型动力触探锤击数(击/10cm) 比贯入阻力(kPa)
角砾 砾砂 粗砂 中砂 细砂
泥灰岩 花岗岩 玄武岩 闪长岩 安山岩 角砾岩 火山角砾岩
图例及符号说明
（建筑工程）
取原状土样孔 静力触探试验孔 波速试验孔 压桩试验点 探槽 工程地质分区线及编号 一、二、三级阶地
其他图例
新近沉积 (与岩性图例叠加) 淤泥质土 (与岩性图例叠加)
淤泥
有机质土 (与岩性图例叠加) 泥炭质土 (与岩性图例叠加)
CU 固结不排水剪 CIU 等向固结不排水剪

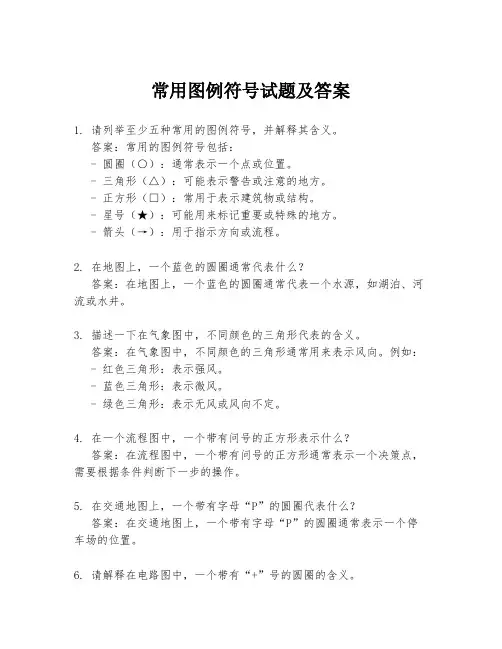

常用图例符号试题及答案
常用图例符号试题及答案1. 请列举至少五种常用的图例符号，并解释其含义。
答案：常用的图例符号包括：- 圆圈（○）：通常表示一个点或位置。
- 三角形（△）：可能表示警告或注意的地方。
- 正方形（□）：常用于表示建筑物或结构。
- 星号（★）：可能用来标记重要或特殊的地方。
- 箭头（→）：用于指示方向或流程。
2. 在地图上，一个蓝色的圆圈通常代表什么？答案：在地图上，一个蓝色的圆圈通常代表一个水源，如湖泊、河流或水井。
3. 描述一下在气象图中，不同颜色的三角形代表的含义。
答案：在气象图中，不同颜色的三角形通常用来表示风向。
例如： - 红色三角形：表示强风。
- 蓝色三角形：表示微风。
- 绿色三角形：表示无风或风向不定。
4. 在一个流程图中，一个带有问号的正方形表示什么？答案：在流程图中，一个带有问号的正方形通常表示一个决策点，需要根据条件判断下一步的操作。
5. 在交通地图上，一个带有字母“P”的圆圈代表什么？答案：在交通地图上，一个带有字母“P”的圆圈通常表示一个停车场的位置。
6. 请解释在电路图中，一个带有“+”号的圆圈的含义。
答案：在电路图中，一个带有“+”号的圆圈表示一个正极电源点。
7. 在统计图表中，一个带有“X”的星形符号通常代表什么？答案：在统计图表中，一个带有“X”的星形符号通常用来表示异常值或离群点。
8. 在一个网络拓扑图中，一个带有“S”的菱形代表什么？答案：在一个网络拓扑图中，一个带有“S”的菱形通常表示一个交换机（Switch）。
9. 在一个组织结构图中，一个带有“M”的椭圆形表示什么？答案：在一个组织结构图中，一个带有“M”的椭圆形通常表示一个经理或管理层的位置。
10. 在一个化学结构图中，一个带有数字的矩形框代表什么？答案：在一个化学结构图中，一个带有数字的矩形框通常用来表示原子的电荷数或同位素标记。
常用电气图例及含义
按钮一般 符号
单极开关 （暗装） 单极开关 （密封防水）
防爆型单极 开关
钥匙开关
单相插座
暗装 密闭防水
防爆
灯的一般符号
自带电源的 事故照明
天棚灯 弯灯 事故照明线
单极拉线 开关 电铃
双控开关
（单极三线）
导线、电路、电缆
3
线路、母线符号
n
三根线、n根线
带接地插空三相座
n
暗装
密闭防水
防爆
带接地插空单相座
暗装 密闭防水
防爆
投光灯
防爆荧光灯
防水防尘灯
球型灯
花灯 壁灯 向上配线
单管日光灯 双管日光灯 向下配线
垂直通过 配线
无接地极 有接地极
接地一般 符号
标注安装方式的文字符号及含义
序号
名称
旧代号
新代号
一、导线敷设方式的标注
1
用瓷或瓷柱敷设
CP
K
2
用塑料线敷设
XC
PR
3
用钢线槽敷设
GCSR名称标 Nhomakorabea方式说明
照明灯具
a-b
c×d
×el
a-灯数量 b-型号或编号
c-每盏灯具的灯泡数量
d-灯泡容量：W
f
e-灯泡安装高度：m（吸顶
安装时用—表示）
f-安装方式
L-光源种类
照明灯具、配电线路标注含义
名称
标注方式
说明
配电线路
a-b [c （d ×e）- f ]-g
a-回路编号
b-并列电缆或导线根数（一 根可以省略） c-电缆或导线型号 d-电缆心线或导线根数 e-电缆心线或导线截面 （mm2） f-线路敷设方式及保护管径 （mm） g-敷设部位
施工图纸符号大全
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。
例如，墙壁、天花板和地面都可以用直线表示。
2、圆：圆通常用来表示圆形物体或曲面。
例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形：矩形通常用来表示方形物体或平面。
例如，窗户、门和墙壁都可以用矩形表示。
4、弧形：弧形代表曲线形状的物体或表面。
例如，穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。
2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。
三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。
2、柱子符号：柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。
四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。
例如，箭头表示测量方向，波浪线表示连续测量。
2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。
例如，三角形表示标高的高度，虚线表示相对高度。
总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。
初中地理地图图例符号完全解析
初中地理地图图例符号完全解析地理地图图例符号完全解析地理地图图例符号是一种用来表示地理信息的图形符号系统，它是地图阅读和理解的重要工具。
通过图例符号，读者可以快速准确地获取地图上各种地理现象和要素的信息。
本文将对常见的地理地图图例符号进行解析，以帮助读者更好地理解和应用地图。
一、颜色符号地理地图中，常用不同的颜色来表示不同的地理现象。
以下是一些常见的颜色图例符号及其含义：1. 蓝色：通常用来表示水体，如湖泊、河流、海洋等。
2. 绿色：常用来表示植被丰富的地区，如森林、草原等。
3. 黄色：一般代表沙漠或干旱地区。
4. 红色：常用于表示火山活动、地震带等地质灾害区域。
5. 灰色：通常表示山脉或高地，如山峰、山脉等。
二、图形符号除了颜色符号外，地理地图还使用各种图形符号来表示不同的地理特征和要素。
以下是一些常见的图形图例符号及其含义：1. 点状符号：通常用于标示城市、村庄、港口等地理要素。
2. 线状符号：一般表示道路、铁路、河流等线性地理要素。
3. 多边形符号：常用来表示行政区划、自然保护区等区域性地理要素。
4. 符号组合：有时候，地理地图上的符号会通过组合来表示特定的地理信息，比如使用山峰符号和流线符号组合表示山脉和河流的关系。
5. 图标符号：在一些主题地图中，还会使用特定的图标符号来表示特定的地理现象，比如邮局、医院、学校等。
三、比例尺符号比例尺是地理地图中表示真实距离和地图上距离的比例关系，并通过比例尺图例符号来表示。
比例尺通常以分数的形式表示，例如1:10000代表地图上1厘米对应实际距离10000厘米。
比例尺符号通常位于地图的一角，可以是一条直线或带有刻度的线段。
四、方向指示符号地理地图中，方向指示符号用来表示地图的朝向和方位。
常见的指示符号包括指北针、方位角符号等。
指北针用来指示地图上的正北方向，方位角符号则用来标明地图上的其它方位。
总结：地理地图图例符号是地图中非常重要的一部分，通过图例符号，人们可以准确地获取地理信息，并更好地理解和应用地图。
史上最全的建筑符号及含义
史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。
- 建筑轮廓: 标志建筑物的外形。
- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。
- 虚线: 表示非承重墙或隔断墙。
- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。
- 双向箭头: 表示门或窗户的双向开启。
- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影，如柱子、梁等。
2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。
- 单实线的矩形: 表示门。
- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。
- 空心圆: 表示非承重柱。
- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。
3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。
- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域，如混凝土、砖墙等。
- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。
4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。
- 插座图标: 表示插座。
- 线段表示电线线段表示电线- 实线: 表示电源线。
- 虚线: 表示普通电线。
- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。
以上是建筑设计中常见的符号及其含义，希望对您有所帮助。
*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。
*。
仪表流程图中常用图例符号
仪表流程图中常用图例符号
PI：代表压力显示
PT：代表压力变送
PIT：压力显示变送
TI：代表温度显示
TE：温度测量元件
TT：代表温度变送
圆圈加文字：代表就地表
方框圆圈加文字：代表控制室显示（DCS）带报警
CW：代表循环冷却水
CWR：代表循环冷却水回水
CR为中控按钮
HS为电机现场起停按钮。
LSH现场高开关
LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）
KV是顺控阀门（当然中控人员有权限自己也可以开关）
HPV：高点放空
LPD：低点排放
学习参考
学习参考
功能，可选用流量或差压变送器及记录仪．学习参考
学习参考
学习参考
学习参考
学习参考
学习参考
学习参考
学习参考
学习参考
①功能标志只表示仪表的功能，不表示仪表的结构．例如，要实现FR（流量记录）
②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符．例如，某液位控制系统中的控制阀，其功能
标志应为LV，而不是FV．
③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。
如在首位字母P、T后面加D，变成PD、TD，
分别表示压差．温差．
④功能标志的后继字母后面可以附加一个或两个修饰字母，以对其功能进行修饰功能标志PAH，后继字母A后面加H，表示压力的报
警为高限报警。
学习参考。
地理图例符号大全
地理图例符号大全地理图例符号是地图制图中非常重要的一部分，它们用来表示地图上的各种地理要素和地理现象。
地理图例符号的使用可以使地图更加直观、清晰，方便人们快速地理解地图上的信息。
下面将介绍一些常见的地理图例符号，希望能对大家有所帮助。
1. 地形图例符号。
地形图例符号用来表示地形特征，如山脉、河流、湖泊等。
通常，山脉用等高线表示，河流用蓝色线条表示，湖泊用蓝色填充表示。
此外，还有一些特殊地形，如火山、盆地等，也有相应的符号表示。
2. 植被图例符号。
植被图例符号用来表示地图上的植被分布情况，如森林、草原、沙漠等。
通常，森林用绿色表示，草原用黄色表示，沙漠用棕色表示。
不同类型的植被有不同的符号，可以帮助人们快速了解地图上的植被分布情况。
3. 动物图例符号。
动物图例符号用来表示地图上的动物分布情况，如熊、鹿、狼等。
通常，动物图例符号会在地图上标注动物的分布区域，并用相应的图标表示不同种类的动物。
这些符号可以帮助人们了解地图上的动物资源情况。
4. 地质图例符号。
地质图例符号用来表示地图上的地质特征，如矿产资源、地质构造等。
通常，矿产资源用不同的颜色或图案表示，地质构造用特定的线条表示。
地质图例符号可以帮助人们了解地图上的地质情况，对地质勘探和资源开发具有重要意义。
5. 气候图例符号。
气候图例符号用来表示地图上的气候分布情况，如气温、降水量、风向等。
通常，气温用色块表示，降水量用等高线表示，风向用箭头表示。
气候图例符号可以帮助人们了解地图上的气候情况，对农业生产和气候变化研究具有重要意义。
6. 人文图例符号。
人文图例符号用来表示地图上的人文要素，如城市、道路、建筑物等。
通常，城市用圆点表示，道路用线条表示，建筑物用图标表示。
人文图例符号可以帮助人们了解地图上的人文景观和人类活动分布情况。
总之，地理图例符号在地图制图中起着非常重要的作用，它们可以帮助人们快速地理解地图上的各种地理要素和地理现象。
因此，制作地图时需要准确使用地理图例符号，使地图更加直观、清晰，方便人们获取信息。
常用电气图例及含义
自带电源的 事故照明 天棚灯 弯灯 事故照明线
垂直通过 配线
无接地极 有接地极
接地一般 符号
标注安装方式的文字符号及含义
序号 名称 旧代号 新代号 一、导线敷设方式的标注 1 2 3 4 5 用瓷或瓷柱敷设 用塑料线敷设 用钢线槽敷设 穿焊接钢管敷设 穿电线管敷设 CP XC GC G DG K PR SR SC TC
6 7 8 9 10 11
穿聚氯乙烯管敷设 穿阻燃半硬聚 氯乙烯管敷设 用电缆桥架敷设 用瓷夹敷设 用塑料夹敷设 穿蛇皮管敷设
VG ZVG
PC FPC CT
CJ VJ SPG
PL PCL C架或跨屋架敷设 沿柱或跨柱敷设 沿墙面敷设 S LM ZM QM SR BE CLE WE
防爆型单极 开关 钥匙开关
单极拉线 开关 电铃
3 n
双控开关 （单极三线）
导线、电路、电缆 线路、母线符号 三根线、n 三根线、n根线 带接地插空单相座
单相插座
带接地插空三相座
n
暗装 密闭防水 防爆
灯的一般符号
暗装 密闭防水 防爆 投光灯 防水防尘灯 花灯 壁灯 向上配线
暗装 密闭防水 防爆 防爆荧光灯 球型灯 单管日光灯 双管日光灯 向下配线
5 6 7 8 9 10 11 12
沿天棚面或顶板面敷设 在能进入的吊顶内敷设 暗敷设在梁内 暗敷设在柱内 暗敷设在墙内 暗敷设在地面或地板内 暗敷设在屋面或顶板内 暗敷设在不能 进入的吊顶内
PM PNM LA ZA QA DA PA PNA
CE ACE BC CLC WC FC CC ACC
三、灯具安装方式的标注文字符号 1 2 线吊式 自在器吊式 X X CP CP
14 15 16
施工图常用符号及图例(很好很实用的)
1、定位轴线
1、定位轴线的作用
（1）设计和读图时定位的重要依据；
（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号
（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
（4）标高数字的正负号、小数位数(两位或三位)、同一位置要
20标21/4几/14个标高时。
8
2021/4/14
标高符号及标高数字的注写
9
4、引出线
1、画法 （1）引出线是对图样上某些部位引出作文字说明、尺寸标注和
索引详图等用的，应以细实线绘制。可采用水平方向的直线或 者水平方向长30°，45 °，60 °，90 °的直线和折线。 （2）文字说明宜注写在横线的上方，也可注写在横线的端部。 （3）索引详图的引出线，应对准索引符号的图心 （4）对于同时引出几个相同部分的共用引出线，引出线应相互 平行，也可画成集中于一点的放射线
风（向玫瑰）频率图（2）
17
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志
施工图常用符号及图例 1、定位轴线 2、索引符号与详图符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
3、标高符号 4、引出线 5、其他符号 20261、/4/常14用图例符号
建筑电气施工图纸中符号全解析(干货)
建筑电气施工图纸中符号全解析（干货）初次接触建筑电气施工图的小伙伴,有没有这么一种经历,被图纸上一大堆的英文符号搞得晕头转向,一会BV BVV一会TC SC还有很多其他奇奇怪怪的组合.今天就大家一起学习一下建筑电气施工图的一些基础知识,希望今天的内容可以为你一解所惑.1．常用电线⑴裸导线：一般为架空线路的主体,输送电能.①裸单线：TY铜质圆单线LY铝质圆单线②裸绞线：TJ铜绞线LJ铝绞线LGJ钢芯铝绞线⑵绝缘电线；种类很多,一般明明规则都是如下图所示：BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线BV：铜芯塑料绝缘线BVV：铜芯塑料绝缘护套线例：BV—2.5BVV—4ZRBLV—25NHBX—102．电缆：多芯导线,在电路中起着输送和分配电能的作用,电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号[1]1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸.2.导体材料：L代表铝；T（省略）代表铜.3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套.4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流.5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝.6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套.7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH.电缆的组成：线芯、绝缘层、保护层.电缆按用途可分为：⑴电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VV VLV例：VV22-4×120+1×50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘,钢带铠装聚氯乙烯护套五芯电力电缆.VV电缆b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV YJLV例：YJV22-4×120表示4根截面为120mm2的铜芯交联聚乙烯绝缘,钢带铠装聚氯乙烯护套四芯电力电缆.YJV电缆⑵控制电缆：用于传输控制电流常用控制电缆：KVV KVLVKVV⑶通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电缆按绝缘层可分为：油浸纸绝缘Z橡皮绝缘X塑料绝缘V、Y⑷电缆附件电缆终端头：电缆与配电箱的连接处,一根电缆两个电缆头电缆中间头：用于电缆的延长,隔250m设一个3．母线⑴软母线：用于35kV以上的高压配电装置中⑵硬母线：用于高低压配电所TMY：硬铜母线LMY：硬铝母线4、线路敷设方式代号TC：用电线管敷设SC：用焊接钢管敷设SR：用金属线槽敷设CT：用桥架敷设PC：用硬塑料管敷设PEC：用半硬塑料管敷设5、线路敷设部位代号WE：沿墙明敷WC：沿墙暗敷CE：沿顶棚明敷CC：沿顶棚暗敷BE：沿屋架明敷BC：沿梁暗敷CLE：沿柱明敷CLC：沿柱暗敷FC：沿地板暗敷SCC：在吊顶内敷设6、线路在平面图上的表示a－b(c×d)e-fa:线路编号b：导线型号c：导线根数d：导线截面e：线路敷设方式f：线路敷设部位例：N1BV-3×4SC20–FC表示：N1回路,3根4mm2的铜芯聚氯乙烯塑料绝缘线,穿DN20的焊接钢管沿地板敷设7、灯具在平面图上的表示a:灯具数量b：灯具型号c：灯泡数量d：灯泡容量,W e：灯具安装高度f：灯具安装方式(X吸顶,B壁安,G吊杆式,L吊链式,R：嵌入式)L：光源种类例：8、电气工程系统图的识读⑴识读程序：先看图纸目录,再看施工说明,了解图例符号,系统结合平面.⑵识读要点：①供电方式和相数：高压还是低压供电,单相还是三相②进户方式：电杆进户、沿墙边埋角钢进户、地下电缆进户③线路分配情况④线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等⑤照明设备器具的布置：安装高度及平面位置⑥接地防雷情况⑶识读脉络：进户线—总配电箱—干线—分配电箱—支线—用电设备更深入的内容需要专业知识的储备了,作为一般现场的普通非安装施工员,熟悉上述内容就可以应该简单应付着看图了,剩下的就靠自己的积累了.。
施工图常用符号及图例
•
安全在于心细，事故出在麻痹。20.10.2720.10.2704:31:4004:31:40October 27, 2020
•
踏实肯干，努力奋斗。2020年10月27日上午4时31分 20.10.2720.10.27
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月27日星期 二上午4时31分 40秒04:31:4020.10.27
•
人生得意须尽欢，莫使金樽空对月。04:31:4004:31:4004:3110/27/2020 4:31:40 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2704:31:4004:31Oc t-2027- Oct-20
•
加强交通建设管理，确保工程建设质 量。04:31:4004:31:4004:31Tuesday, October 27, 2020
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风玫瑰图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
全年静风频率
上海环球金融中心
位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。楼高492 米，地上101层，是目前中国第3高楼（截至2014年）、世界最高的平 顶式大楼。开发商为“上海环球金融中心有限公司”，1995年由日本森 大厦株式会社主导兴建。
谢谢
•
树立质量法制观念、提高全员质量意 识。20.10.2720.10.27Tuesday, October 27, 2020
施工图常用符号及图例
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如
楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁
顶面等标高。
2、标高符号画法及标高尺寸标注
（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；
（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形
应同时注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
施工图常用符号及图例
附加定位轴线的编号 施详工图图常的用轴符线号及编图号例
（4）组合较为复杂的平面图中定位轴线也可采用分 区编号（如下图），编号的注写形式为“分区号-该 分区编号”。
施定工位图常轴用线符的号及分图区例 编号
2.2 定位轴线
常用建筑材料图例
1、定位轴线
定位轴线应用细单点长画线绘制，圆用细实线绘制，直径为8mm10mm，定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上 。 1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
施工图常用符号及图例
引出线
多层构造引出线
施共工用图常引用出符号线及图例
5、剖切符号 断面符号
• 1、定义 • ⑴ 剖面图 假想用剖切面（平面或曲面）剖开物
体，移去观察者和剖切面之间的部分，将剩余部 分物体（与剖切面接触的区域内画上剖面线或材 料图例）向投影面投射所得的图形，称为剖面图 。 • ⑵ 断面图 假想用剖切面将物体某处切断，仅画 出该剖切面与物体接触部分（区域内画上剖面线 或材料图例）即剖切面截割物体的截断面图形， 称为断面图。剖面图包含了相应的断面图。
建筑工程施工图常用符号及图例大全，超实用，收藏备用（二）
建筑工程施工图常用符号及图例大全，超实用，收藏备用
（二）
五、其他符号
1、连接符号：
对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号
1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4、指北针
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
5、风向频率玫瑰图
用来表示该地区常年的风向频率和房屋的朝向。
风的吹向是指从外吹向中心。
实线范围表示全年风向频率，虚线范围表示夏季风向频率
6、坡度
在施工图中对倾斜部分的标注，通常用坡度（斜度）来表示，当坡度方向不明显时，在坡度的数字下面应加注坡度符号，坡度符号一般指向下坡方向。
1）坡度较大时采用
2）坡度一般时采用
3）坡度平坦且坡度方向不明显时采用
4）道路及路面的坡度标志
5）管道的坡度标志。
施工图常用符号及图例(超级棒)
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风玫瑰图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
全年静风频率
2、剖切符号
• ①剖切位置线 粗实线，长6–10，在剖切面的起、 止和转折位置处表示剖切位置
• ②投射方向线 剖面图：粗实线，长4–6，于剖切 位置线两端的外侧并与之垂直;断面图：无投射方 向线
• ③编号 阿拉伯数字（机械制图用大写拉丁字母） ，从左至右、从上至下连续编排。
• 剖面图：注写在投射方向线的端部；
• 对于坡度较大的坡屋面、屋架等，可用直角三角形的形 式标注它的坡度。
7、常用图例符号
常用建筑材料图例
建筑总平面图、道路与 铁路常用图例
常用建筑材料图例
建筑总平面图图例
练习题
• 一、单项选择题
• 1、圆的直径宜为 )
，用细实线绘制。(
• A、8mm B、24mm C、12mm D、14mm
• 2、下列标高书写错误的一项是（ ）。
• A、－0.450 B、＋0.450 C、±0.000 D、0.450
• 二、名词解释
• 1、剖面图：
• 2、断面图：
• 三、简答题
• 轴线定位应遵循的原则是什么?
迪拜塔（Burj Dubai）现名哈利法塔（Burj Khalifa Tower），又称迪拜大厦或比斯 迪拜塔，由美国芝加哥公司的美国建筑师阿德里安·史密斯（Adrian Smith）设计， 是位于阿拉伯联合酋长国迪拜的一栋有162层，总高828米的摩天大楼，为当前世界 第一高楼与人工构造物，造价达15亿美元；由韩国三星公司负责营造，2004年9月 21日开始动工；2010年1月4日竣工启用，同时正式更名为哈利法塔。
材料图例符号
材料图例符号材料图例符号是在科研、工程设计、制图等领域中经常使用的一种符号系统，它能够准确地传达信息，帮助人们理解和解释图纸上的各种材料和构造。
在实际应用中，正确使用材料图例符号对于保证工程质量、提高效率具有重要意义。
本文将介绍一些常见的材料图例符号及其含义，希望能够为大家在工程设计和制图中提供帮助。
1. 直线。
直线是最基本的图例符号之一，它通常用来表示构件的轮廓、边界或者连接关系。
在图纸中，直线通常用不同的线型和线宽来表示不同的含义，例如实线表示可见轮廓，虚线表示隐藏轮廓，粗线表示重要构件等。
2. 箭头。
箭头是用来表示尺寸、方向或者流程的图例符号，它通常出现在图纸中的标注、标示或者流程图中。
箭头的形状和长度可以根据具体的含义进行调整，例如带有双头箭头表示双向尺寸，带有斜线的箭头表示流程的方向等。
3. 矩形。
矩形是用来表示零件或者构件的图例符号，它通常用来表示构件的外形轮廓或者截面形状。
在图纸中，矩形的尺寸和比例通常是按照实际情况进行标注的，以便于工程师和制造人员能够准确理解设计意图。
4. 圆形。
圆形是用来表示孔洞、圆形截面或者圆形构件的图例符号，它通常用来表示构件的内部结构或者连接关系。
在图纸中，圆形通常用虚线或者实线来表示不同的含义，例如实线表示可见孔洞，虚线表示隐藏孔洞等。
5. 符号。
除了上述基本的图例符号之外，图纸中还会出现一些特殊的符号，用来表示特定的材料、工艺或者特性。
例如，电气图纸中会出现各种电气元件的符号，流程图中会出现各种流程操作的符号，这些符号都是根据相关的标准和规范进行设计和使用的。
总结。
材料图例符号在工程设计和制图中起着非常重要的作用，它能够准确地传达信息，帮助人们理解和解释图纸上的各种材料和构造。
在实际应用中，正确使用材料图例符号对于保证工程质量、提高效率具有重要意义。
希望本文介绍的一些常见的材料图例符号及其含义能够为大家在工程设计和制图中提供帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用图例符号
第一节 常用仪表、控制图形符号
根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点
图(a)
图(b)
测量点
测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表
气压信号线6
电信号线或
短划线与细实线成45°角，下同
导压毛细管8液压信号线
9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链
13二进制电信号
14二进制气信号
15
当有必要区分信号线的类型时
3．仪表图形符号
仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
其他仪表或功能图形符号见表2 4．表示仪表安装位置图形符号
表示仪表安装位置的图形符号见表3
测量点A 测量点B
图(a)图(b)
图2 仪表图形符号
图(c)
表2 仪表功能图形符号
差压式指示流量计法兰或角接取压孔板
法兰或或角接取压测试接头，不带孔板
5
法兰或或角接取压测试接头，不带孔板
快速更换装置中的孔板
皮托管或文丘里
理论取压、径距取压或管道取压孔板，差压式流量变送器
8
径距取压测试接头不带孔板
99
4
文丘里管均速管3
峡 槽
堰
涡轮或旋翼式
16转子流量计17
位移式，流量积算指示器
流量控制器
超声波流量计
旋涡传感器
22
靶式传感器
流量喷嘴
电磁流量计
MF-质量流量
EMF-电磁流量计
IFO-内藏孔板
VOT-旋涡传感器
测量元件和变送器为一体
时 钟
KI
25
流量喷嘴
多点开-关，第七时间顺控
指示灯
29
KC
28
SP12
P R
吹气或冲洗装置复位装置隔膜隔离一般的联锁逻辑
I
*正常情况下操作员不监视，或盘后安装的仪表设备或功能，仪表图形符号列可表示为：
**在需要时标注仪表盘号或操作台号。
5．控制阀体血型符号、风门图形符号 控制阀体图形符号、风门图形符号见表4
表4 控制阀体图形符号、风门图形符号
6．执行机构图形符号
执行机构图形符号见表5所示。
表5 执行机构图形符号
带弹簧的薄膜执行机构M
电动执行机构数字执行机构D
活塞执行机构单作用
活塞执行机构双作用电磁执行机构
S
带手轮的气动薄膜
执行机构带气动阀门定位器的气动薄膜执行机构带弹簧的薄膜执行机构
带电气动阀门定位器的气动薄膜执行机构
S R 带远程复位装置的执行机构（以电磁执行机构为例）
S
R
带工人复位装置的执行机构（以电磁执行机构为例）
7．执行机构能源中断时控制位置的图形符号
执行机构能源中断时控制阀位置的图形符号，以带弹簧的气动薄膜执行机构控制阀为例，见表6
所示。
表6 执行机构图形符号
能源中断时，直通阀开启能源中断时，直通阀关闭能源中断时，三通阀流体方向A-C
能源中断时阀保持原位能源中断时，不定位能源中断时，四通阀流体流动
方向A-C和D-B
注：上述图形符号，若不用箭头、横线表示，也可以在控制阀体下部标注缩写词：FO－能源中断时阀开启；
FC－能源中断时阀关闭；
FL－能源中断是阀保持原位；
FI－能源中断时任意位置。
8．配管管线图例符号
配管管线图例符号见表7所示。
表7 配管管线图形符号
二、字母代号
1．被测变量和仪表功能
表示被测变量和仪表功能的字母代号见表8
被测变量和仪表功能的字母代号
说明：
1．“供选用”指的是在个别设计中多次使用，而表中未规定其含义。
2．字母“X”未分类，即表中未规定其含义，适用于在设计中一次或几次使用。
表8被测变量和仪表功能的字母代号
3．后继字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化速率）、Q（积算式累计）中任何一个组合在一起，则表示另外一种含义的被测变量。
例如TDI和TI分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
例如：分析二氧化碳，圆圈内标A，圆圈外标注CO2。
6．用后继字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后继字母修饰词H（高）、M（中）、L（低）可分别写在仪表圆圈外有右上方。
8．当H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开时接近全开位置，“L”表示在全关或接近全关位置。
9．后继字母“K”表示设置在控制回路内的自动－手动操作器。
例如流量控制回路的自动－手动操作器为“FK”，它区别于HC－手动操作器。
三、仪表位号的表示方法
1．仪表位号组成
在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。
仪表位号由字母代号组合和回路编号两部分组成。
仪表位号中，第一位字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示，如下例所示：
2．分类与编号
仪表位号按被测变量进行分类，即同一个装置（或工段）的相同被测变量的仪表位号中数字编号的连续的，但允许中间有空号；不同被测变量的仪表位号不能连续编号。
如果同一个仪表回路中有两个以上具有相同功能的仪表，可用仪表位号后附加尾缀（大写英文字母）加以区别，例如：PT-202A、PT-202B表示同一回路内的两台变送器；PV-201A、PV-201B表示同一回路内的两台控制阀。
当属于不同工段的多个检出共用一台显示仪表时，仪表位号只编顺序号，不表示工段号，例如：多点温度指示仪的仪表位号为TI-1，相应的检测元件仪表位号为TE-1-1、TE-1-2……。
当一台仪表由两个或多个回路共用时，应标注各回路的仪表位号，例如一台双笔记录仪记录流量和压力时，仪表位号为FR-121/PR-131，若记录两个回路的流量时，仪表位号应为FR-101/FR-102或PR-101/102。
3．带控制点流程图和仪表系统图上表示方法
仪表位号表示方法是：字母代号填写在圆圈上半圈中，回路编号填写在圆圈下半圈中。
集中仪表盘面安装仪表，圆圈中有一横，如图3中（a）所示，就地安装仪表中间没有一横，如图3中（b）所示。
根据图形符号、文字代号以及仪表位号表示方法，可以绘制仪表系统图，见下表。
2
液位指示
TR
温度压力串级控制系统温度趋势记录、低报警
设 备
2设 备
2
4
SP
TAL
TR
4
TAL
4SP
第二节 常用电工与电子学图例符号
一、图形符号
根据国标BG 4728《电气图用图形符号》，参照国际电工委员会（IEC ）的规定，现引图形符号见下表：
第三节自控常用英文缩写
根据国家行业标准HG 2055-92《过程检测和控制系统用文字代号和图形符号》，当有必要在管道仪表流程图等图纸上标注文字时，其英文缩写见下表：。
