反渗透设备操作说明书共13页
反渗透(RO)使用说明书
反渗透 (RO)使用说明书上海山青水秀环境工程有限公司二零零五年二月目录一。
概述二。
反渗透器的进水水质要求三。
反渗透原理四。
反渗透器的结构五。
设备控制方式六。
反渗透器操作规程七。
反渗透常见故障及排除八。
反渗透的运输及安装要求一概述反渗透法是一种膜分离技术，已成为一种成熟的化工单元操作。
反渗透技术由于分离过程能耗低、无相变、无需其它化学药品、无环境二次污染、设备简单、运行费用低及维修方便，因此，它已广泛地为人们使用。
目前，反渗透水处理已广泛地用于各个行业，既可提供化工、医药、电子、轻工和食品等工业用水，又能用于苦咸水淡化制取生活用水。
二反渗透器进水水质要求1. 反渗透器的进水水质指标为了使反渗透器装置运转正常，取得预期的效果，在水进入反渗透器装置之前，应当进行必要的预处理，以满足装置对进水水质的要求。
表一反渗透器进水水质要求（聚酰胺类复合膜）2. 水中有害成分对反渗透膜性能的影响反渗透膜受到污染的主要原因是由金属氧化物沉积引起的，常见的有氢氧化铁、氢氧化铝、氢氧化锰等，还有微生物粘泥、水中的悬浮物与胶体物质在膜表面的沉积，以及碳氢化合物和硅酮基的油及脂类覆盖膜面，其特征为产水量增加或盐透过率增加或压差降增加。
3．反渗透器的其它进水要求反渗透主机应在以上原水条件下运行，检查你的原水是否在此限度内是很重要的，不符合此标准将会导致膜组元件的永久性不可恢复的污染和损坏，因此种情况而导致的膜污染和损坏不在系统的保质范围。
自来水水源自来水因为消毒而被氯化过，因此反渗透前必须安装过滤器以去除水中的余氯，本反渗透系统的膜为聚酰胺类复合膜，如果原水中存在游离氯，膜就会受到不可恢复的损害。
原水硬度原水硬度超标容易引起反渗透膜的结垢而造成危害，因此，建议反渗透进水前安装合适的软化器或阻垢剂加药装置。
原水水温及产水量设备的额定产水量是在原水水温为25℃的情况下设定的，反渗透系统的产水量随原水水温降低而下降。
一般情况下，水温每降低1℃，产水量将下降3 %。
反渗透操作说明书
40吨/小时反渗透设备操作说明书用户名称：设备制造商：目录一、工艺简介1、工艺流程简图原水→进水电动阀→原水箱→原水变频恒压供水系统→石英砂过滤器→活性炭过滤器→还原性杀菌剂添加→阻垢剂添加→保安过滤器→高压泵→反渗透膜组件→纯水箱→纯水变频供水系统→用水2、工艺说明进水电动阀原水箱中设有液位控制系统，通过液位控制系统控制进水电动阀的开启与关闭，实现对原水箱的自动补水。
注意：当原水箱在补水过程中断电，需要操作人员手动关闭电动阀，否则在断电的情况下电动阀不能关闭会发生原水箱冒水事故。
原水箱用于存储原水，对原水进行缓冲，平衡供水量与后续设备用水量。
水箱设有补水液位控制、低水位液位控制，自动控制进水电动阀向原水箱补水，同时当进水电动阀或自来水供水出现故障而原水箱中水位低于液位控制浮球低位时，后续设备自动停止工作，当故障解决后水位高于低位浮球后设备自动转入工作状态。
原水变频增压系统：将原水进行向后续设备输送、增压，保证后续设备用水充足，同时作为石英砂过滤器、活性炭过滤器的清洗水泵。
两台水泵为一用一备，由变频器控制，当水量不足时两台自动同时启动。
石英砂过滤器：过滤器内部装填精制石英砂，主要滤除水中悬浮物、大颗粒物、部分胶体等，降低原水浊度。
桶体采用304不锈钢，采用手动蝶阀对过滤器清洗（清洗过滤器应当在反渗透主机停机时进行）。
一般设备累计工作30-60小时需要对石英砂过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。
活性炭过滤器：过滤器内部装填果壳活性炭，主要滤除吸附水中胶体、有机物等，降低原水浊度。
桶体采用304不锈钢内部衬胶，采用手动蝶阀对过滤器清洗。
一般设备累计工作40-80小时需要对活性炭过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。
还原性杀菌剂添加设备对原水进行杀菌灭藻，通过计量泵自动连续或间断向原水中加入反渗透膜专用还原性杀菌剂。
如果原水水质较好，水中细菌含量不超过国家饮用水标准，则可采取间断式加药。
反渗透说明书通用
反渗透净水设备一、反渗透工作原理渗透现象在自然界是常见的，比如将一根黄瓜放入盐水中，黄瓜就会因失水而变小。
黄瓜中的水分子进入盐水溶液的过程就是渗透过程。
如果用一个只有水分子才能透过的薄膜将一个水池隔断成两部分，在隔膜两边分别注入纯水和盐水到同一高度。
过一段时间就可以发现纯水液面降低了，而盐水的液面升高了。
我们把水分子透过这个隔膜迁移到盐水中的现象就做渗透现象。
盐水液面升高不是无止境的，到了一定高度就会达到一个平衡点，这时隔膜两端液面差所代表的压力被称为渗透压。
渗透压的大小与盐水的浓度直接相关。
反渗透现象和反渗透净水技术在以上装置达到平衡后，如果在盐水端液面上施加一定的压力，此时，水分子就会又盐水端向纯水端迁移。
液剂分子在压力作用下由浓溶液迁移的过程这一现象被称为反渗透现象。
如果将盐水加入以上设施的一端，并在该端施加超过该盐水渗透压的压力，我们就可以在另一端得到纯水。
这就是反渗透净水的原理。
反渗透设施生产纯水的关键有两个，一是有选择性的膜，我们称之为半透膜，二是一定的压力。
简单地说，反渗透半透膜上有众多的孔，这些孔的大小与水分子的大小相当，由于细菌、病毒、大部分有机污染物和水合离子均比水分子大得多，因此不能透过反渗透半透膜而与透过反渗透膜的水相分离。
在水中众多种杂质中，溶解性盐类是最难清除的。
因此，经常根据除盐率的高低来确定反渗透的净水效果。
反渗透除盐率的高低主要决定于反渗透半透膜的选择性。
目前，较高选择性的反渗透膜元件除盐率可以高达99.7%。
二、反渗透功能特点本公司RO设备采用反渗透RO膜，膜脱盐率高，使用寿命长，运行成本低；设备占地面积小，操作维护简便，可以实现一人监视或无人看管，设备主体全部采用优质不锈钢型材制作而成，可以在潮湿或恶劣的环境中工作。
RO设备具有在线水质量检测控制，实时检测水质变化，保证水质安全；系统具有高低压保护功能，当原水压力不足或压力过高或无原水时，设备自动停机，这样可以保护高压泵及设备安全；系统另配有自动液位控制器，当纯水箱水满时，RO设备自动停机，当纯水箱水位过低时，RO设备会自动开启运行。
完整版反渗透说明书
反渗透说明书上海禹力水处理科技有限公司本说明书是意于帮助用户能够正确安装和使用本设备，以使设备达到最佳运行效果和最长使用寿命，所以，请用户在安装和使用本设备务必花一定时间认真阅读本说明书。
每一台设备的生产能力都是在原水温度为25C的情况下设定的。
若实际运行中原水温度高于或低于这个温度其生产能力会有一定程度的变化。
当然，原水其它条件的变化都会对产品水水质和产量带来影响，这在后面有关章节及有关功能介绍中分别阐述。
逆渗透过程是利用半透性螺旋卷式膜分离去除水中的可溶性固体、有机物、胶体物质及细菌。
原水以一定压力被送至并通过逆渗透膜，水透过膜的微小孔径，经收集后得到纯水。
水中的杂质在截流液中浓缩并被排出。
R0膜可除去原水中96%以上的溶解性固体，99%以上的有机物及胶体，以及几乎100%勺细菌。
RO设备是目前世界上水处理设备中制取纯水的最先进的设备之一，其运行费用低，经济实惠、操作方便、运行可靠，是商家首选的制取纯水设备一、简介二、预处理三、R O进水条件四、安装注意及指导五、开机前准备和操作说明六、系统的维护与保养七、故障排除及注意事项八、附录A —反渗透膜清洗一览表九、附录B—R0膜系统常见故障及处理十、附录C—膜元件用杀菌剂及保护液卜一、附录D—反渗透电器接线图预处理系统操作规程一.多介质过滤器：石英沙装入介质过滤器后，应进行反洗，正洗以便去除滤料中的杂质，悬浮物，从而降低水的浊度提高澄明度，具体操作规程如下：1、.打开多介质过滤器的反冲阀，排空阀，关闭进水阀，排污阀，起动原水泵进行反洗，时间约为一小时；2、.反洗后还须进行正洗，需打开进水阀，排水阀，其余阀门关闭，起动原水阀，清洗时间约为40分钟。
以上清洗需反复进行，只至出水水质清亮，无任何杂质和悬浮物为止。
二.活性炭过滤器活性碳装入活性碳过滤器后，先进行反洗，再进行正洗，以去除滤料中的黑色粉末及其它杂质，具体操作方法如下：a）打开多介质过滤器的进水阀，活性碳过滤器的反洗冲阀，排空阀，其余阀门关闭，起动原水泵（或自来水阀门）进反洗时间约为1小时间；b）反洗后再进行正洗，打开多介质过滤器的进水阀，活性碳过滤器的进水阀，排污阀，其余阀门须关闭，正洗至出水无杂质。

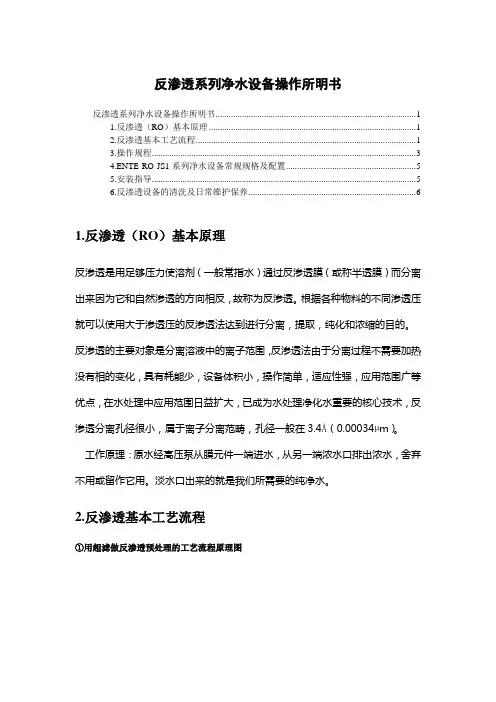

反渗透系列净水设备操作说明书
反渗透系列净水设备操作所明书反渗透系列净水设备操作所明书 (1)1.反渗透（RO）基本原理 (1)2.反渗透基本工艺流程 (1)3.操作规程 (3)4.ENTE-RO-JS1系列净水设备常规规格及配置 (5)5.安装指导 (5)6.反渗透设备的清洗及日常维护保养 (6)1.反渗透（RO）基本原理反渗透是用足够压力使溶剂（一般常指水）通过反渗透膜（或称半透膜）而分离出来因为它和自然渗透的方向相反，故称为反渗透。
根据各种物料的不同渗透压就可以使用大于渗透压的反渗透法达到进行分离，提取，纯化和浓缩的目的。
反渗透的主要对象是分离溶液中的离子范围，反渗透法由于分离过程不需要加热没有相的变化，具有耗能少，设备体积小，操作简单，适应性强，应用范围广等优点，在水处理中应用范围日益扩大，已成为水处理净化水重要的核心技术，反渗透分离孔径很小，属于离子分离范畴，孔径一般在3.4Å（0.00034µm）。
工作原理：原水经高压泵从膜元件一端进水，从另一端浓水口排出浓水，舍弃不用或留作它用。
淡水口出来的就是我们所需要的纯净水。
2.反渗透基本工艺流程①用超滤做反渗透预处理的工艺流程原理图图一1.原水增压泵2. 砂滤器3.活性炭过滤器4.软化器5.保安过滤器6.超滤膜组件7.高压泵8.RO膜9.成品水箱10.清洗泵11.清洗保安过滤器12.药洗箱正常工作状态：阀门①②③⑦⑾⒀打开，其余全部关闭。
单独清洗超滤状态：⒁④⑤⑧打开，其余全部关闭。
单独清洗RO状态：阀门⒁⑨⑩打开，其余全部关闭。
②直接用保安过滤器做预处理的工艺流程原理图图二1.原水增压泵2.砂滤器3. 碳滤器4.软化器5.保安过滤器6.高压泵7.RO膜8.成品水箱9.清洗药箱10.清洗泵11.保安过滤器正常工作状态：阀门①②③④⑥⑨打开，其余全部关闭。
RO清洗状态：阀门⑩⑤⑧打开，其余全部关闭。
本机标配超滤膜2支，RO膜1支。
3.操作规程说明：因水处理设备安装式样众多，不同的客户，不同的水质，有不同的要求，设备都有不同的配置。
反渗透设备使用说明
反渗透设备使用说明180m3/h反渗透系统设备运行操作手册目录第一章概述 (3)第二章制水工艺 (3)第一节适用条件和出水指标 (3)第二节选择处理方案分析 (3)第三节制水工艺流程及说明 (4)第三章主要工艺设备性能结构、运行操作 (5)第一节细砂过滤器 (5)第二节精密过滤器 (7)第三节活性炭纤维过滤器 (8)第四节保安过滤器 (10)第五节反渗透装置 (12)第六节加药系统 (16)第七节辅助设备 (20)第四章附件 (21)第一章概述纯水处理系统包括设计制水工艺配置的设备、原水和成品水的供给设施，相应的建(构)筑物，供配电和公用工程设施，化验分析和其它的相应服务功能等。
本手册仅对制水系统进行说明，重点介绍制水工艺设备的性能结构及运行操作，并提出了制水设备的启动和试运行事项．第二章制水工艺第一节适用条件和出水指标业主提供条件原水水质监测报告制水能力20m3/h纯水水质标准PH：7±0.5电导率(25℃μs/cm) ：≤10μs/cm第二节选择处理方案分析根据对用水水质要求，系统制水工艺采用在预处理二级除盐的基础上，增设后处理来保证出水水质。
本方案采用处理过程无相态变化的物理分离方法——差压膜分离技术，即反渗透进行除盐。
为满足反渗透运行的进水要求，必需对原水进行预处理，预处理任务是尽可能多的去除原水中的非溶解性固体杂质（泥沙微细颗粒、金属氧化物、有机胶体、藻类孢子等）和去除对反渗透有损害影响的余氯。
本方案中采用细砂过滤、紫外线杀菌、活性炭纤维过滤等设施来实现着一目的。
同时配置保证除盐设施持续运行的进水预处理装置和自身配套的清洗再生系统以及废水处理系统。
预处理是原水进行深度处理使其满足后级反渗透装置的进水要求。
反渗透装置进水要求为：污染指数：SDI≤5水温：15～35℃pH：3～11化学耗氧量：＜1.5mg/L游离氯：＜0.1mg/L铁：＜0.05mg/L本系统采用在细砂过滤前投加混凝剂的直流混凝过滤。
反渗透设备通用说明书
反渗透(RO) 纯水设备操作说明书xx环保科技有限公司目录设备开机程序 (1)设备关机程序 (2)原水的进水要求 (2)设备动力 (2)工艺流程 (3)预处理清洗操作流程 (3)石英砂过滤器操作规程 (3)活性炭过滤器操作规程 (4)软化器操作规程 (4)反渗透（RO）主机操作 (6)设备开机程序第一步、准备电源（220V/50HZ）（见图一）。
第二步、打开RO主机的电源开关（红色），使进水电磁阀工作。
第三步、打开水源的进水开关使原水进入设备。
第四步、打开原水泵开关，使其压力达到RO主机的进水压力，直到RO主机的浓水流量计内有水通过为止。
第五步、当有水通过RO主机的浓水流量计内时，打开“高压泵”开关。
第六步、调节高压泵后面的阀门使其预处理的出水压力符合高压泵的工作压力（1.0Mpa）。
第七步、调节RO主机后面的浓水开关，使“浓水流量计”和“纯水流量计”在工作压力（1.0Mpa）时，其流量与主机相匹配。
图一设备关机程序第一步、关闭RO主机的“高压泵”。
第二步、关闭原水的“原水泵”。
第三步、关闭水源进水开关。
原水的进水要求原水的进水流量: 依据设备出水参数确定原水的进水压力: 0.1Mpa～0.5Mpa原水的进水浊度: ≤0.1NTU原水的TDS: ≤1000PPm/L(20mmol/L)设备动力电源：220－240V/50HZ总功率：依据设备型号确定工艺流程增压泵→石英砂过滤→活性炭过滤→软化→精滤→高压泵→RO主机（见流程图二）增压泵软化反渗透 (RO) 系统高压泵精滤纯水出口自来水活性炭过滤石英砂过滤（图二）预处理清洗操作流程预处理：预处理是为了达到RO主机的进水要求。
预处理包含：增压泵（可选）、石英砂过滤器、活性炭过滤器和软化处理器。
第一步、清洗石英砂，直到排污口干净为止。
调整手柄至运行（SERVICE）状态。
清洗石英砂工作程序：反洗—正洗——运行第二步、清洗活性炭，直到排污口干净为止。
调整手柄至运行（SERVICE）状态。
(完整版)反渗透说明书
反渗透说明书上海禹力水处理科技有限公司简介本说明书是意于帮助用户能够正确安装和使用本设备，以使设备达到最佳运行效果和最长使用寿命，所以，请用户在安装和使用本设备务必花一定时间认真阅读本说明书。
每一台设备的生产能力都是在原水温度为25℃的情况下设定的。
若实际运行中原水温度高于或低于这个温度其生产能力会有一定程度的变化。
当然，原水其它条件的变化都会对产品水水质和产量带来影响，这在后面有关章节及有关功能介绍中分别阐述。
逆渗透过程是利用半透性螺旋卷式膜分离去除水中的可溶性固体、有机物、胶体物质及细菌。
原水以一定压力被送至并通过逆渗透膜，水透过膜的微小孔径，经收集后得到纯水。
水中的杂质在截流液中浓缩并被排出。
RO膜可除去原水中96%以上的溶解性固体，99%以上的有机物及胶体，以及几乎100%的细菌。
RO设备是目前世界上水处理设备中制取纯水的最先进的设备之一，其运行费用低，经济实惠、操作方便、运行可靠，是商家首选的制取纯水设备。
目录一、简介二、预处理三、RO进水条件四、安装注意及指导五、开机前准备和操作说明六、系统的维护与保养七、故障排除及注意事项八、附录A—反渗透膜清洗一览表九、附录B—RO膜系统常见故障及处理十、附录C—膜元件用杀菌剂及保护液十一、附录D—反渗透电器接线图预处理系统操作规程一．多介质过滤器：石英沙装入介质过滤器后，应进行反洗，正洗以便去除滤料中的杂质，悬浮物，从而降低水的浊度提高澄明度，具体操作规程如下：1．、．打开多介质过滤器的反冲阀，排空阀，关闭进水阀，排污阀，起动原水泵进行反洗，时间约为一小时；2．、．反洗后还须进行正洗，需打开进水阀，排水阀，其余阀门关闭，起动原水阀，清洗时间约为40分钟。
以上清洗需反复进行，只至出水水质清亮，无任何杂质和悬浮物为止。
二．活性炭过滤器活性碳装入活性碳过滤器后，先进行反洗，再进行正洗，以去除滤料中的黑色粉末及其它杂质，具体操作方法如下：a)打开多介质过滤器的进水阀，活性碳过滤器的反洗冲阀，排空阀，其余阀门关闭，起动原水泵（或自来水阀门）进反洗时间约为1小时间；b)反洗后再进行正洗，打开多介质过滤器的进水阀，活性碳过滤器的进水阀，排污阀，其余阀门须关闭，正洗至出水无杂质。
RO反渗透系统操作说明.
RO反渗透系统操作说明在运行反渗透设备过程中，您可能会碰到一些问题，本文根据我司进行反渗透设备操作维护的规范，详细的为大家介绍反渗透系统调试、运行、故障分析及排除方法、反渗透装置的清洗说明。
一、系统调试（一）启动1. 打开精密过滤器排污口，启动预处理系统正常制水2. 打开原水供水进水阀门，启动加压泵，确定精密过滤器出水干净后关闭排污口。
3. 打开浓水调节阀，将增压泵后节流阀调整到适中状态。
4. 待滤后压力表上升至30PSI时，启动主机电源开关。
5. 主机运转后逐渐开启泵后节流阀，调整浓水调节阀，是纯水和浓水比例达到设计指标，而后在调整泵后节流阀，是纯水流量达到设计指标。
6.本系统具有原水压力保护装置，当原水压力不足时，压力下降到设定值时，压力开关会自动关闭RO系统，达到保护高压泵的目的。
当原水恢复时，按复位键，设备恢复工作。
设备恢复工作后，应及时调整设备运行参数。
当设备运行压力超过设定最大限值时，高压保护装置启动，设备主机自动关闭。
当压力恢复时。
按复位钮，设备重新启动。
设备高压保护后，在未查明原因前，不要随意重新启动设备。
7. 无论何时，不要讲浓水调节阀完全关闭。
否则会使系统压力突然升高，造成设备的损坏及操作者的安全。
8. 建议用户建立设备运行记录。
9. 第一次使用时，所制纯水至少要排放一小时后再收集利用。
（二）、关机1. 首先关闭RO增压泵，关闭供水阀门2. 关闭主机电源开关3. 关闭原水增压泵及阀门。
4. 关闭电源开关5.检查各仪器仪表是否归零。
二、反渗透装置的运行说明反渗透装置的运行及保护性冲洗各步骤均可自动进行，其各工序的时间设定及流量应按下述要点进行适当调整。
1、制水高压泵进口压力初设定值为0.05Mpa，运行时应根据现场情况作适当调整。
2、保护性冲洗按将停运RO装置中浓水完全冲出设定充分的时间，预设定时间为5分钟。
表4-1反渗透装置高压泵、控制阀状态表：三、RO系统运行管理本装置由于RO是自动运行，而保安过滤器操作简单，故无需特别的运行操作，但当处理水质恶化、水量下降、压差上升至0.1MPa时，应及时查明原因，然后进行妥善处理。
RO使用说明书
净水设备操作说明书1．概述RO型反渗透纯水机采用先进的低压反渗透技术对自来水进行提纯。
结合精心设计的过滤和吸附系统，能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。
一定要注意原水品质，并且严格按照说明书操作、维护和保养。
2．技术参数3．设备工艺流程原水箱（滤池出水）→原水泵→多介质过滤器→活性炭过滤器→软化水装置→保安过滤器→一级增压泵→一级反渗透系统→二级增压泵→二级反渗透出水口4．各工艺流程操作及维护说明4.1石英砂过滤器主要功能：去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上对人体有害的物质。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10-24目石英砂滤料。
工作状态：石英砂过滤器有『运行』、『正洗』和『反洗』三种状态。
操作说明：1)设备正常工作时，控制器工作在『运行』状态。
2)设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成。
维护说明：每连续运行8小时，进行15分钟反冲洗。
累计工作2900小时，应更换石英砂滤料。
4.2活性炭过滤器主要功能：去除水中的色素、异味、大量生化有机物，降低水的余氯值及农药污染物和其它对人体有害的物质污染物。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10－24目活性炭滤料。
工作状态：活性炭过滤器有运行、正洗和反洗三种状态。
操作说明：1)设备正常工作时，控制器工作在『运行』状态。
2)设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成。
维护说明：每连续运行8小时，进行15分钟反冲洗。
当出口余氯含量＞0.1mg/L时，应更换活性炭滤料，一般情况下累计工作720小时后，应该更换活性炭滤料。
4.3软化水装置主要功能：适用于反渗透(RO)系统及纳滤(NF)和超滤(UF)系统中，可防止膜面结垢，能提高产水量和产水质量，降低运行费用。
反渗透设备使用说明书
概述“鸭绿江牌”二级反渗透机是根据用户的原水水质情况专门设计的水处理设备。
其结构几个独立单元组成。
既预处理系统、反渗透系统及后处理系统。
它们具有技术先进、结构紧凑、水质好、耗电少、操作简单、维修方便等突出优点。
水处理设备的正确使用和维护保养，是使设备正常可靠地运行，最大限度地延长其使用寿命的重要保证。
因此，希望用户能细读本说明书，正确掌握设备的使用和维护保养方法。
2.产品特点“鸭绿江牌”二级反渗透机是运用目前世界上最新的膜分离技术——反渗透（Reverse Osmosis）(RO)来制作高纯度水的设备。
该反渗透膜的孔径≤10X10-10m(10A)它的分离对象是原水中的离子范围和分子量为几百的有机物,细菌也能被排斥在外。
3.主要用途及使用范围“鸭绿江牌”二级反渗透机能分离出水中的溶解盐、细菌和有机物等，能把200-3500毫克/升的含盐原水通过反渗透制取高纯度水。
该设备是电子设备用水、饮料用水、制药用水、锅炉用水，以及居民饮用水等各种纯净水的理想设备。
4.型号、规格反渗透机型号规格见5.型号的组成及其代表意义YLJ-SRO-1000产水量双级渗透鸭绿江6.反渗透机工作条件7.给水水质标准a)污染指数(SDI): ≤3b)pH值: 5.0-8.0c)CODmn(高锰酸钾法以O2计): <1.5mg/Ld)由游离氯(以CL计): <0.1mg/Le)含铁量(以Fe计): <0.1mg/L7.给水水温水温范围: 5-40℃8.操作压力a)低压范围:≥0.05Mpa (进水压力)b)高压最大: ≤1.6Mpa (出水压力本系统应在以下条件下运行。
检查你的预处理水水质是不是在此范围内是非常重要的，预处理水条件不符合此标准会导致膜组组件的永久性不可恢复的污染和损坏，此种情况不在系统的保质范围内。
运行条件：水温4～45 ℃PH值范围4～9硬度≤17mg/L浊度SDI≤0.1mg/L总溶解性固体含量 TDS≤1000 mg/L铁≤0.1游离氯不得检出锰≤0.05 mg/L有机物≤1 mg/L一、多介质过滤器（一）简介机械过滤是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒状材料从而有效地除去悬浮杂质使水澄清的过程，常用的滤料有石英砂、无烟煤、锰砂等。
反渗透系统控制操作说明书
反渗透系统控制操作说明书反渗透系统控制操作说明书一、 概述如图所示是反渗透系统的工艺流程图，系统主要有以下几个部分组成：原水箱、原水泵、加药装置、砂滤器、炭滤器、精滤器、高压泵、RO 装置、除盐水箱、除盐水泵。
从外部过来的原水从原水泵输出后经砂滤器、炭滤器、精滤器过滤后RO 装置处理后进入除盐水箱，除盐水供给用户使用。
RO 装置在正常运行时第隔一段时间再生一次，以保证装置的除盐水能力。
二、 技术参数电源：三相四线（660V/50HZ ）;控制电源：（220V/50HZ ） 装机容量：40KW环境温度：—20℃---—60℃ 相对湿度：不大于80%（25℃） 工作环境：矿井 防护等级：矿用隔爆型 电机防护等级：MA原水泵：660V/50HZ ，2.2KW 数量：2台 高压泵：660V/50HZ ，7.5KW 数量：1台 除盐水泵：660V/50HZ ，4KW 数量：2台原水箱原水泵W1Y1H1H2加药装置高压泵F1B1B2B3Y2砂滤器炭滤器Y3加药装置Y4精滤器F2除盐水箱除盐水泵W2B4B5F3F4RO装置加药泵：660V/50HZ ，0.55KW 数量：4台 阀门：DC24V 50W 数量：5台 机箱外形尺寸：1200×1000×800 电机绝缘等级：F 级 控制方式：手动/自动三、 操作方式如图所示是控制箱的面板布置图：参数显示手动/自动ON/OFF 原水泵A/B 除盐水A/B 除盐水远程/本机原水进水阀开/关反渗透进水阀开/关反渗透浓水阀开/关反渗透淡水阀开/关备用原水泵A启动原水泵A停止原水泵B启动原水泵B停止高压泵启动高压泵停止除盐水泵A启动除盐水泵A停止除盐水泵B启动除盐水泵B停止加药泵1启动加药泵1停止加药泵2启动加药泵2停止加药泵3启动加药泵3停止加药泵4启动加药泵4停止反渗透启动反渗透停止系统在就地PLC 控制状态下，包含自动/手动控制： 3.1手动操作手动时，可按工艺要求启动每台用电设备；操作时将“手动/自动”开关拔到“手动”位置：泵的操作:按启动键启动泵，按停止键停上泵的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反渗透设备操作说明书目录一、工艺简介 (2)1、工艺流程简图 (2)2、工艺说明 (2)二、反渗透主机说明 (4)三、设备启动 (5)四、停机 (6)五、注意事项 (6)六、常见故障 (6)七、产水量温度校正 (7)7.1产水量的温度校正参数 (7)7.1温度对产水量的影响 (7)八、污染与清洗 (7)8.1 清洗特别提示 (7)8.2 膜污染 (7)8.3 污垢成份 (10)8.4 物理清洗 (11)8.5 化学清洗 (14)8.5.1 化学清洗药品的选择与使用 (14)8.5.2 推荐的清洗药品 (15)8.5.3 化学清洗系统 (19)8.5.4 化学清洗过程 (21)8.5.5 系统杀菌 (22)8.5.6 清洗中物理手段与化学手段结合 (23)一、工艺简介1、工艺流程简图原水à进水电动阀à原水箱à原水变频恒压供水系统à石英砂过滤器à活性炭过滤器à还原性杀菌剂添加à阻垢剂添加à保安过滤器à高压泵à反渗透膜组件à纯水箱à纯水变频供水系统à用水2、工艺说明进水电动阀原水箱中设有液位控制系统，通过液位控制系统控制进水电动阀的开启与关闭，实现对原水箱的自动补水。
注意：当原水箱在补水过程中断电，需要操作人员手动关闭电动阀，否则在断电的情况下电动阀不能关闭会发生原水箱冒水事故。
原水箱用于存储原水，对原水进行缓冲，平衡供水量与后续设备用水量。
水箱设有补水液位控制、低水位液位控制，自动控制进水电动阀向原水箱补水，同时当进水电动阀或自来水供水出现故障而原水箱中水位低于液位控制浮球低位时，后续设备自动停止工作，当故障解决后水位高于低位浮球后设备自动转入工作状态。
原水变频增压系统：将原水进行向后续设备输送、增压，保证后续设备用水充足，同时作为石英砂过滤器、活性炭过滤器的清洗水泵。
两台水泵为一用一备，由变频器控制，当水量不足时两台自动同时启动。
石英砂过滤器：过滤器内部装填精制石英砂，主要滤除水中悬浮物、大颗粒物、部分胶体等，降低原水浊度。
桶体采用304不锈钢，采用手动蝶阀对过滤器清洗（清洗过滤器应当在反渗透主机停机时进行）。
一般设备累计工作30-60小时需要对石英砂过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。
活性炭过滤器：过滤器内部装填果壳活性炭，主要滤除吸附水中胶体、有机物等，降低原水浊度。
桶体采用304不锈钢内部衬胶，采用手动蝶阀对过滤器清洗。
一般设备累计工作40-80小时需要对活性炭过滤器进行清洗，清洗步骤为反洗15-20分钟，正洗15-20分钟。
还原性杀菌剂添加设备对原水进行杀菌灭藻，通过计量泵自动连续或间断向原水中加入反渗透膜专用还原性杀菌剂。
如果原水水质较好，水中细菌含量不超过国家饮用水标准，则可采取间断式加药。
计量泵设有独立的控制开关，可以独立开启或关闭。
阻垢剂添加设备通过计量泵自动对进入反渗透膜的原水进行添加阻垢剂，防止原水被浓缩后在膜表面结垢。
保安过滤器：过滤器装有5微米熔喷滤芯，对经过过滤器的出水进一步过滤，同时防止颗粒物进入反渗透膜。
滤芯更换频率视实际水质而定，一般每三个月更换一次。
滤芯规格为40英寸。
（15吨/小时主机滤芯数量为18支，25吨/小时主机滤芯数量为28支）高压泵对原水进行增压，满足反渗透膜工作所需的水量、水压。
反渗透膜自然界有一种现象：当用一张半透膜将纯水与浓溶液隔开，半透膜具有只允许水分子通过的特性。
根据扩散原理在一个容器由半透膜分开的两个区中，一个区为含盐的稀溶液，另一个区为含盐的浓溶液。
在盐的稀溶液中，水的浓度相对较高；在盐的浓溶液中，水的浓度相对较低。
这时水分子将由稀溶液中扩散至浓溶液中，从而产生（如图所示）浓溶液的液面较稀溶液的液面高的现象。
这种现象称为渗透。
由于浓溶液液面不断升高，产生水柱压力，从而阻止水分子继续从纯水区向浓溶液区的扩散，当浓溶液区液面达到一定高度时，将完全阻止水分子的扩散。
此时，液位差水柱所产生的压力称为渗透压。
如果在浓溶液上施加一定的压力，水分子将从高压区向低压区扩散，即从浓溶液区流向纯水区，产生反渗透现象。
反渗透设备主要是应用这种机理进行工作，从而达到除盐的目的。
反渗透法可去除水中的可溶性固体、有机物、细菌、病毒、颗粒状悬浮物等几乎所有的杂质。
反渗透膜元件是使反渗透技术能够应用于实际生产的最小的基本单元。
清洗设备当反渗透膜使用一段时间后，会不同程度地受到污染，造成产水量下降、操作压力升高，此时，需要对反渗透膜进行药物清洗，利用清洗泵将药液注入反渗透膜并循环冲洗，清洗后使产水量达到或接近初次运行时的水平。
具体药物清洗所使用的药剂类型、用量、方法等根据污染物种类来确定。
请在污染发生后与设备厂家联系。
二、反渗透主机说明反渗透主机包括以下部分：1、反渗透膜反渗透膜是核心部件，材质为聚酰胺，反渗透膜型号为美国DOW公司的BW30-365。
2、反渗透膜壳内装反渗透膜，材质为玻璃钢。
3、高压泵向反渗透膜供水，提供反渗透膜工作所需的水量及压力，材质为304不锈钢。
4、出水调节阀、浓水调节阀出水调节阀用于调解高压泵出水压力、流量，使其达到设计要求。
浓水调节阀调整排放掉的浓水水量，从而控制净水水量。
注意，在反渗透设备工作的任何时候，该阀不得完全关闭，当设备调试好后，不需再转动该阀。
5、进水电（动）磁阀、冲洗电（动）磁阀进水电磁（动）阀用于控制高压泵进水，当进水达到高压泵工作所需的流量、扬程后，进水电磁（动）阀打开。
冲洗电磁（动）阀用于冲洗反渗透膜，当反渗透主机每次开机时，由反渗透控制仪控制冲洗电磁（动）阀自动打开，冲洗结束后自动关闭，反渗透设备连续工作4小时后进行冲洗一次。
6、浓水流量计、净水流量计分别计量浓水、净水流量，单位为LPM（升/分钟），换算公式为：1吨水=1000升，1吨/小时=1000升/60分钟=16.7升/分钟（即16.7LPM）7、进水压力表、出水压力表指示过滤器及反渗透膜（RO膜）工作时进出水压力，一般过滤器进出水压力不超过0.4Mpa；RO膜进出水压力不超过2.0Mp。
8、开关及指示灯用于控制设备及指示设备的各个状态。
电源指示灯：指示设备控制电路是否闭合。
进水压力低指示灯：当进水压力低于设定值时该指示灯亮。
纯水箱高位指示灯：当纯水箱中水满时该指示灯亮。
制水/清洗转换开关：当正常制水时将开关切换到“制水”位置，当对过滤器或反渗透膜进行药物清洗时将开关切换到“清洗”位置。
手动/自动转换开关：当开关处于“手动”位置时，所有设备均由手动控制，该位置用于设备调试及反渗透控制仪出现故障时使用。
当开关处于“自动”位置时，设备由反渗透控制仪自动控。
变频/工频转换开关：当开关处于“变频”位置时，高压泵由变频器控制进行变频启停，当开关处于“工频”位置时，高压泵直接启动。
运行指示灯：指示相应设备是否运行。
开关：用于开启相应设备。
三、设备启动过滤器清洗：过滤器清洗（包括石英砂过滤器、活性炭过滤器）包括反洗、正洗两个步骤。
需要先对石英砂过滤器进行反洗15-20分钟、正洗15-20分钟，然后再对活性炭过滤器进行反洗15-20分钟、正洗15-20分钟，清洗的时间可以根据水质情况调整制水设备启动：打开所有进水阀门，关闭旁通阀门，浓水调节阀不得关闭。
制水：保证出水管路各个阀门处于制水位置，将转换开关处于制水、自动、变频，然后设备启动。
回收率控制在65-73%左右，过高的回收率会降低设备的使用寿命，建议回收率控制在70%左右。
四、停机当纯水箱中水满后，设备自动停机。
若强制手动关闭设备，将“手动/自动”转换开关断开即可。
五、注意事项1、设备安放场所尽量保持干燥、通风、洁净，禁止无关人员进入设备安放房间，防止误动设备。
2、当外部电路、水路发生改变时，需切换设备进水、出水阀门以及调整水泵正反转。
若外部电源缺相或电压波动太大，需关闭全部设备，待电源问题解决后方可重新启动设备。
3、设备进水水温范围：5 ～40℃，进水水温不得低于5℃或大于40℃。
4、不得随意改动原设备控制电路，若有特殊情况，请与我公司技术人员联系。
5、安排人员每天巡检设备，对设备运行状况进行记录，及时发现问题、解决问题，若不能解决，请与我公司技术人员联系。
六、常见故障七、产水量温度校正7.1温度对产水量的影响温度对产水量的影响大约每上升或下降1度影响产水量2.7～3.0%左右。
八、污染与清洗8.1 清洗特别提示本节内容适用于4、6、8和8.5英寸直径的复合聚酰胺反渗透和纳滤膜元件。
● 聚酰胺反渗透膜元件在任何情况下均不得与游离氯等氧化剂接触，游离氯的氧化将使膜造成永久性的损伤。
因此，在管路与设备灭菌操作或使用清洗剂与储存保护剂之后均应特别注意膜系统给水中是否含有游离氯残留。
对此如有怀疑，应进行相应检测。
如存在游离氯残留，可使用亚硫酸氢钠将其还原，并满足反应时间以保证充分的脱氯。
每1.0ppm的游离氯需亚硫酸氢钠的用量为1.8-3.0ppm。
● 在反渗透膜元件的担保期内，建议每次膜元件的清洗应与供货商协商后进行。
● 在清洗溶液中，应避免使用阳离子表面活性剂。
使用阳离子表面活性剂可导致膜元件无法恢复的污染。
8.2 膜污染在正常运行一段时间后，反渗透膜元件会受到给水中可能存在的悬浮物或难溶盐的污染，这些污染中最常见的是碳酸钙、硫酸钙、硫酸钡、硫酸锶沉淀、金属（铁、锰、铜、镍、铝等）氧化物沉淀、硅沉积物、无机或有机沉积混合物、NOM天然有机物质、合成有机物（如：阻垢剂/分散剂，阳离子聚合电解质）、微生物（藻类、霉菌、真菌）等污染。
污染性质和污染速度取决于各种因素，如给水水质和系统回收率。
通常污染是渐进发展的，如不尽早控制，污染将会在相对较短的时间内损坏膜元件。
当膜元件确证已被污染，或是在长期停机之前，或是作为定期日常维护，建议对膜元件进行清洗。
当反渗透系统（或装置）出现以下症状时，需要进行化学清洗或物理冲洗：● 在正常给水压力下，产水量较正常值下降10～15%；● 为维持正常的产水量，经温度校正后的给水压力增加10～15%；● 产水水质降低10～15%，透盐率增加10～15%；● 给水压力增加10～15%；● 系统各段之间压差明显增加。
定时监测系统整体性能是确认膜元件是否已发生污染的基本方法。
污染对膜元件的影响是渐进的，并且影响的程度取决于污染的性质。
表-1“反渗透系统故障诊断一览表”列出了常见的污染现象及其对膜性能的影响。
已受污染的反渗透膜的清洗周期根据现场实际情况而定。
正常的清洗周期是每3-12个月一次。
当膜元件仅仅是发生了轻度污染时，重要的是清洗膜元件。
重度污染则会阻碍化学药剂深入渗透至污染层，影响清洗效果。
