工艺管道介质代号及涂漆颜色

化工管道涂颜色和注字规定表

化工管道涂颜色和注字规定表
化工管道涂颜色和注字规定表
注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

⑤对于保温涂沥青的防腐管道，均不涂色。

GB7231－2003《工业管道的基本识别色、识别符号和安全标识》只适用用工业管道.
红色的管道和阀门是蒸汽管(道)路,黄色的是氨气管道,天蓝色的是氧气管道,黑色的是氮气管道,绿色的是水管,而棕色的是输油管,红色的是硫酸管,紫色的是可燃气体,银白色的是可燃液体.
民用管道除设计有要求外,一般现场施工除消防管外不做强制要求
消防管要涂色:消火栓管每开间（层）刷一宽50黄色调和漆色环，喷淋干管每开间（层）刷二宽50距100黄色调和漆色环。

针对天然气行业，黄色为输气管道，红色为放空管道，绿色为注水管道，黑色为排污管道。

工艺管路刷漆颜色及标示规定

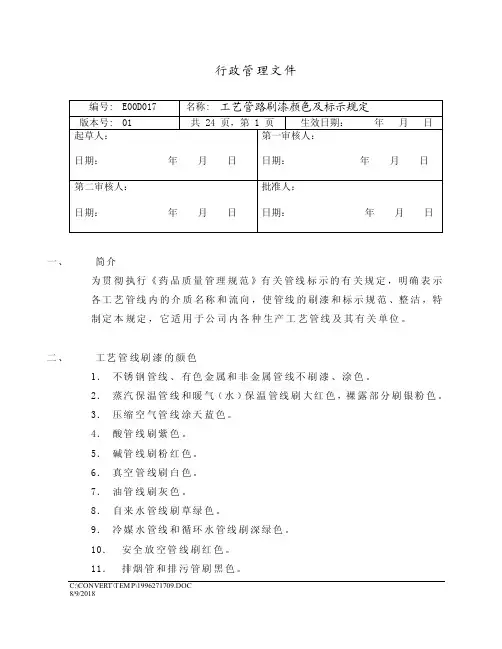

行政管理文件一、简介为贯彻执行《药品质量管理规范》有关管线标示的有关规定，明确表示各工艺管线内的介质名称和流向，使管线的刷漆和标示规范、整洁，特制定本规定，它适用于公司内各种生产工艺管线及其有关单位。

二、工艺管线刷漆的颜色1．不锈钢管线、有色金属和非金属管线不刷漆、涂色。

2．蒸汽保温管线和暖气（水）保温管线刷大红色，裸露部分刷银粉色。

3．压缩空气管线涂天蓝色。

4．酸管线刷紫色。

5．碱管线刷粉红色。

6．真空管线刷白色。

7．油管线刷灰色。

8．自来水管线刷草绿色。

9．冷媒水管线和循环水管线刷深绿色。

10．安全放空管线刷红色。

11．排烟管和排污管刷黑色。

C:\CONVERT\TEMP\1996271709.DOC三、工艺管线标示方法1．各种进入室内的工艺管线均应在使用点或与设备相连接的醒目位置对管内介质名称和流向进行标示。

2．按照本规定第二项要求，待管线刷漆工作完成后，可按下面规定进行管线标示。

2.1管线标示的介质名称均用电脑刻制的正楷中文简体字粘贴在工艺管线上，并在名称后面用箭头“”表示流体的方向。

2.2除排污管外的所有工艺管线均需按2.1规定进行标示。

2.3中文字体的大小视管径规格不同而不同，一般情况下外径在50m m以下者用36号字，外径在50—80mm用48号字，80mm以上用72号字，字体颜色除刷红色或粉红色管线外均用红色，红色或粉红色管线用白色。

2.4在同一管线上的箭头颜色应与所标示的字体颜色相同，箭头的长度一般情况下不超过100mm，在每条管线上箭头的大小与长度应与字体大小相协调。

2.5粘贴字体和箭头应牢固，刻字纸应防水、耐清洗，表面光洁。

2.6室内多管道平行布局时，其贴字也应尽量平行对齐。

2.7管线标示应贴在操作面的正前（上）方或房间门口的正前方某显著位置。

2.8当管线隐蔽在技术夹层或墙壁内而仅外露操作阀门时，可将标示贴在阀门外露部分的正上方墙壁上。

3．字体标注内容应与管内介质名称相符，应注全称，以防名称简化产生混淆。

化工企业常用管道代号及涂色

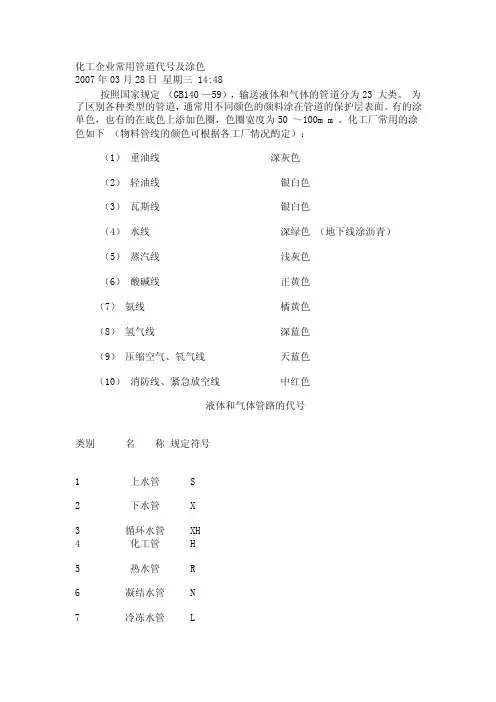

化工企业常用管道代号及涂色2007年03月28日星期三 14:48按照国家规定（GB140 —59），输送液体和气体的管道分为23 大类。

为了区别各种类型的管道，通常用不同颜色的颜料涂在管道的保护层表面。

有的涂单色，也有的在底色上添加色圈，色圈宽度为50 ～100m m 。

化工厂常用的涂色如下（物料管线的颜色可根据各工厂情况酌定）：（1）重油线深灰色（2）轻油线银白色（3）瓦斯线银白色（4）水线深绿色（地下线涂沥青）（5）蒸汽线浅灰色（6）酸碱线正黄色（7）氨线橘黄色（8）氢气线深蓝色（9）压缩空气、氧气线天蓝色（10）消防线、紧急放空线中红色液体和气体管路的代号类别名称规定符号1 上水管 S2 下水管 X3 循环水管 XH4 化工管 H5 热水管 R6 凝结水管 N7 冷冻水管 L8 蒸汽管 Z9 煤气管 M10 压缩空气管 YS11 氧气管 YQ12 氮气管 DQ13 氢气管 QQ14 氩气管 YA15 氨气管 AQ16 沼气管 ZQ17 乙炔管Y118 二氧化碳管 E19 鼓风管 GF20 通风管 TF21 真空管 ZK22 乳化剂管BH23 油管 Y教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。

简言之，分节符使得它们独立了。

这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。

3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。

化工企业常用管道代号及涂色

化工企业常用管道代号及涂色
2007年03月28日星期三 14:48
按照国家规定（GB140 —59），输送液体和气体的管道分为23 大类。

为了区别各种类型的管道，通常用不同颜色的颜料涂在管道的保护层表面。

有的涂单色，也有的在底色上添加色圈，色圈宽度为50 ～100m m 。

化工厂常用的涂色如下（物料管线的颜色可根据各工厂情况酌定）：
（1）重油线深灰色
（2）轻油线银白色
（3）瓦斯线银白色
（4）水
线深绿色（地下线涂沥青）
（5）蒸汽线浅灰色
（6）酸碱线正黄色
（7）氨线橘黄色
（8）氢气线深蓝色
（9）压缩空气、氧气线天蓝色
（10）消防线、紧急放空线中红色
液体和气体管路的代号类别名称规定符号
1 上水管 S
2 下水管 X
3 循环水管 XH
4 化工管 H
5 热水管 R
6 凝结水管 N
7 冷冻水管 L
8 蒸汽管 Z
9 煤气管 M
10 压缩空气管 YS
11 氧气管 YQ
12 氮气管 DQ
13 氢气管 QQ
14 氩气管 YA
15 氨气管 AQ
16 沼气管 ZQ
17 乙炔管Y1
18 二氧化碳管 E
19 鼓风管 GF
20 通风管 TF
21 真空管 ZK
22 乳化剂管BH
23 油管 Y。

国家工业管道标识要求规范及颜色

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

化工设备及工艺管道表面涂色及注字统一标准

化工设备及工艺管道表面涂色及注字统一标准为适应生产需要，进一步加强企业管理，搞好安全、文明生产，根据国家有关规定，特对我公司的化工设备及工艺管道表面涂色及注字统一标准。

一、油漆施工规定 1.金属表面应先除锈、除垢，然后刷防锈漆，再涂面漆，非金属表面可直接涂油漆。

2.为保证漆膜质量和保护能力，每层漆膜涂刷不应太厚，应采取多次涂刷的方法。

3.施工环境应保持清洁，严寒、霜、雨、雾、雪及潮湿天气不宜施工。

4.电气、仪表等设备，应用喷漆法施工。

二、油漆涂色规定 1(设备油漆涂色规定设备名称涂色静止设备中灰色机泵蒸汽往复泵银灰色其它泵类银灰色电机中绿色注:设备标识、注字待定。

2. 仪表油漆涂色规定仪表名称涂色各种表黑色压力表氨用黄色氧用海蓝色氢用海蓝色乙炔用白色调节阀阀体银灰色执行机构蓝色仪表箱银灰色仪表盘银灰色电缆槽浅绿色气动引线及供风管深蓝色变送器深橄榄绿汇线槽黑色补偿导线及电源线导管黑色穿线管灰色3.电器油漆涂色的规定电器名称涂色变压器中灰或黑灰色配电盘中灰或浅绿色开关柜中灰或浅绿色油开关中灰或浅绿色电 A 黄色力 B 绿色母 C 朱红线 O 黑色电线管灰色4.钢结构油漆涂色规定名称涂色管架、平台、楼梯中灰色栏杆和扶手黄、黑相间5.工艺阀门的油漆涂色的规定名称涂色阀体黑色阀盘(转动部位) 与介质相同6(机泵联轴节防护罩:黄色7(路灯杆:距地面1.5米高为蓝色, 1.5米以上为白色 8(水泥管架:待定9(厂房、建筑屋:待定10(管道涂色规定(GB140-59、GB7231—2001) ?(一般管道的涂色及注字规定序号介质名称表面涂色管道注字名称注字颜色1 工业水中绿上水白2 过滤水中绿过滤水白3 循环上水中绿循环上水白4 循环下水中绿循环回水白5 软化水(脱盐水) 中绿软化水白6 清净下水中绿净下水白7 热循环上水朱红热水(上) 白8 热循环回水朱红热水(回) 白9 冷冻上水淡绿冷冻上水红 10 冷冻回水淡绿冷冻回水红 11 冷冻盐水(上) 淡绿冷冻盐水(上) 红 12 冷冻盐水(下) 淡绿冷冻盐水(下) 红 13 蒸汽朱红蒸汽白14 蒸汽回收冷凝水朱红蒸汽冷凝液(回) 白 15 蒸汽废弃冷凝水朱红蒸汽冷凝液(废) 白 16 氢气海蓝氢气红17 氯气黄氯气白18 液氯黄液氯白19 盐酸(氯化氢) 朱红盐酸黄 20 硫酸朱红硫酸白21 液氨黄液氨黑22 氨气黄氨黑色23 可燃液体银白黑24 氯乙稀气、乙炔气紫氯乙稀/乙炔(Q) 白 25 氯乙稀液银白氯乙稀(L) 白 26 氮气黄氮气黑27 烧碱(电解液) 深蓝烧碱白28 纯碱深蓝纯碱白29 次氯酸钠朱红次钠黄30 卤水灰卤水白31 消防水绿消防水红32 仪表空气深蓝仪表空气绿33 压缩空气深蓝压缩空气白34 真空白色真空天蓝色35 石灰乳白色石灰乳黑色36 分散剂灰色分散剂白色37 引发剂深蓝色引发剂红色38 缓冲剂深蓝色缓冲剂红色39 终止剂黄色终止剂黑色40 阻聚剂黄色阻聚剂黑色41 防粘釜剂黄色防粘釜剂黑色42 链转移剂黄色链转移剂黑色43 氨基磺酸黄色氨基磺酸黑色44 氯化钙灰色氯化钙白色45 回收盐水灰色盐水黄色46 精盐水灰色精盐水黄色47 二次蒸汽朱红二次蒸汽白色48 废杂水黑色废杂水黄色?(不锈钢、有色金属、玻璃管、塑料管以及外用镀锌铁皮保护的保温、保冷管:均不涂色，但要求在管道上以宽为150mm的色环标识(颜色按管道的涂色标准执行);二个标识之间的最小距离应为10m(通常色环、物料流向、物质名称相邻)。

工艺管路刷漆颜色及标示规定

行政管理文件一、简介为贯彻执行《药品质量管理规范》有关管线标示的有关规定，明确表示各工艺管线内的介质名称和流向，使管线的刷漆和标示规范、整洁，特制定本规定，它适用于公司内各种生产工艺管线及其有关单位。

二、工艺管线刷漆的颜色1．不锈钢管线、有色金属和非金属管线不刷漆、涂色。

2．蒸汽保温管线和暖气（水）保温管线刷大红色，裸露部分刷银粉色。

3．压缩空气管线涂天蓝色。

4．酸管线刷紫色。

5．碱管线刷粉红色。

6．真空管线刷白色。

7．油管线刷灰色。

8．自来水管线刷草绿色。

9．冷媒水管线和循环水管线刷深绿色。

10．安全放空管线刷红色。

11．排烟管和排污管刷黑色。

三、工艺管线标示方法1．各种进入室内的工艺管线均应在使用点或与设备相连接的醒目位置对管内介质名称和流向进行标示。

2．按照本规定第二项要求，待管线刷漆工作完成后，可按下面规定进行管线标示。

2.1 管线标示的介质名称均用电脑刻制的正楷中文简体字粘贴在工艺管线上，并在名称后面用箭头“”表示流体的方向。

2.2除排污管外的所有工艺管线均需按2.1规定进行标示。

2.3中文字体的大小视管径规格不同而不同，一般情况下外径在50mm以下者用36号字，外径在50—80mm用48号字，80mm以上用72号字，字体颜色除刷红色或粉红色管线外均用红色，红色或粉红色管线用白色。

2.4在同一管线上的箭头颜色应与所标示的字体颜色相同，箭头的长度一般情况下不超过100mm，在每条管线上箭头的大小与长度应与字体大小相协调。

2.5粘贴字体和箭头应牢固，刻字纸应防水、耐清洗，表面光洁。

2.6室内多管道平行布局时，其贴字也应尽量平行对齐。

2.7管线标示应贴在操作面的正前（上）方或房间门口的正前方某显著位置。

2.8当管线隐蔽在技术夹层或墙壁内而仅外露操作阀门时，可将标示贴在阀门外露部分的正上方墙壁上。

3．字体标注内容应与管内介质名称相符，应注全称，以防名称简化产生混淆。

4．标注完后的名称和介质流向应进行复核。

管道介质色标

现场规范化工作标准(着色标准) 1 . 管道介质色标：2 . 色环、介质名称、流向在管道上的相对位置：单位：mm介质名称采用黑体、根据管道尺寸选择字体大小。

3 . 阀门标示牌：阀门标志牌：a 为80mm ，b 为50 mm ，c 为70 mm 。

如是反向开关阀门应标明开关方向。

字体采用黑体、红色凹凸字。

3 . 转动设备转动方向标志，靠背轮罩壳采用红色，箭头采用白色。

4 . 机炉辅助设备标志牌字体采用黑体，红字主要辅助设备标志牌参数单位: mm一般辅助设备标志牌参数单位: mm汽轮(发电)机、锅炉标志牌参数单位: mm5 . 电气母线及线路相位标志A、B、C三相分别用黄、绿、红标志，字体黑体白字。

颜色黄色Y100M20、绿色Y100C100、红色Y100M100。

如做成标志牌则：单位: mm注：35 kV以下设备可按此比例相应缩小。

变压器的标志牌：单位: mm断路器标志牌单位: mm控制、保护屏标志牌单位: mm6 . 其它需求标志牌：（安全标志牌）“氢冷机组严禁烟火”、“禁止合闸有人工作”、“禁止吸烟”、“禁止攀登高压危险”、“禁止操作有人工作”、“未经许可不得入内”、“止步高压危险”、“当心触电”、“当心坑洞”、“当心中毒”、“当心坠落”、“当心落物”、“禁止使用无线电通讯”、“在此上下”、“在此工作”、“当心落水”、“紧急出口”、现场放置的灭火器箱及灭火器材、消火栓上标明火警电话及编号禁止标示牌（安全标志牌）的参数：7 . 目前急需的现场操作用具：F型阀门扳手大、中、小各50把（螺纹钢制成，长度分别为0.8米和0.6米及0.4米）、F型阀门扳手（铜质）15把(长度为0.4米)、听捧（0.8米和1.2米长）各30根（用不锈钢制成，一端镶铜质或不锈钢听球）8 . 目前急需的阀门牌和设备标志牌为化水部分、除灰空压机部分以及与化水、除灰部分有关的电气部分。

国电常州发电有限公司2005年4月15日。

管道涂颜色和注字规定表

化工管道涂颜色和注字规定表摘自HGJ1074-79<化工厂设备管道的保温油漆规定>序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白 24 仪表用空气深蓝仪表空气白2 井水绿井水白 25 氧气天蓝氧气黑3 生活水绿生活水白 26 氢气深绿氢气红4 过滤水绿过滤水白 27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白 28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白 29 仪表用氮黄仪表用氮黑7 软化水绿软化水白 30 二氧化氮黑二氧化氮黄8 清净下水绿净化水白31 真空白真空天蓝9 热循环上水暗红热水(上) 白 32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红 34 氨水黄氨水绿12 消防泡沫红消防泡沫白 35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红 36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红 37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红39 盐酸灰盐酸黄17 低压蒸汽红低压蒸汽白 40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白 41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白 43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿 44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑 45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铝皮保护罩时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

化工管道颜色及标识规范

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示
在此标示中各管路均为地面以上输送管道。

工业管道涂颜色和注字规定表
说明：对于采暖装置一律涂刷银漆，不注字。

通风管道（塑料管除外）一律涂灰色。

对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

对于保温涂沥青的防腐管道，均不涂色。

工艺物料管道漆色标准

关于厂房、工艺管道的涂漆规定
为规范设计和统一各工序的厂房、管道涂漆达到整体美观效果和合理适用性，参照HGJ1074-79《化工厂设备管道的保温涂漆规定》，结合三联化工原有习惯将厂房、管道涂漆规定如下：
一、颜色按工艺界区划分：
1、氯碱系统涂浅迎宾色，（包括盐水、电解、氯氢处理、蒸发、液氯、尾氯、固片碱、盐库）。

2、PVC系统涂象牙白色，（包括氯化氢、乙炔、氯乙烯、聚合、三氯乙烯、电石库）。

3、公用工程系统涂淡蓝色，（包括公用工程综合厂房、各变电站、锅炉房、各成品库、调度中心）。

4、已有钢结构厂房维持已有颜色。

二、管道
注：
1、对于采暖一律涂银漆，不注字。

2、通风（塑料管）一律灰色。

3、不锈钢、有色管、玻璃管、非金属材料、及保温外用铝皮时均不涂色，标识注字红色；
室外地沟管道不涂色，但阴井接头应按介质进行涂色；保温涂沥青的防腐管道均不涂色。

中化三联塑胶（内蒙古）有限责任公司
二○○五年四月四日。

各种管道的面漆颜色大全

各种管道的面漆颜色大全
各种管道的面漆颜色大全
中华人民共和国电力行业标准DL/T5072-1997，油漆颜色表管道名称面漆颜色色环颜色主蒸汽、再热蒸汽管道——无环抽汽、背压蒸汽、供热管道——红色其他蒸汽管道——红色凝结水管道（保湿）——浅绿色凝结水管道（不保湿）——浅绿色无环给水管道——绿色除盐水、化学补充水管道浅绿色白色疏放水、排水管道——绿色热网水管道——褐色循环水、工业水、射水、冲灰水管道黑色无环消防水管道红色无环油管道黄色无环冷风道浅蓝色无环热风道、除尘器加热风道——蓝色烟道——无环原煤管道黑色无环制粉、送粉管道（保湿）——黑色送粉管道（不保湿）浅灰色黑色天然气、高炉煤气管道蓝色黑色空气管道天蓝色无环氧气管道蓝色红色氢气管道橙色无环二氧化碳、氮气管道浅灰色红色乙炔管道白色红色硫酸亚铁和硫酸铝管道褐色无环盐水管道白色雪青色氯气管道深绿色白色氨气管道黄色黑色联氨橙黄色红色酸液浅灰色橙色碱液浅灰色雪青色磷酸三钠溶液绿色红色石灰浆浅灰色白色过滤水浅蓝色无环埋地管道黑色无环工业水箱黑色——除盐水箱、补水箱浅绿色——。

工业管道颜色及标识规范

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识，如果管道内物质的流向是双向的，则以双向箭头表示。

，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

化工管道涂颜色和注字规定表

化工管道涂颜色和注字规定表摘自HGJ1074-79<化工厂设备管道的保温油漆规定>序号介质名称涂色管道注字名称注字颜色序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白24 仪表用空气深蓝仪表空气白2 井水绿井水白25 氧气天蓝氧气黑3 生活水绿生活水白26 氢气深绿氢气红4 过滤水绿过滤水白27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白29 仪表用氮黄仪表用氮黑7 软化水绿软化水白30 二氧化氮黑二氧化氮黄8 清静下水绿净化水白31 真空白真空天蓝9 热循环回水(上) 暗红热水(上) 白32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红34 氨水黄氨水绿12 消防泡沫红消防泡沫白35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红39 盐碱灰盐酸黄17 低压蒸汽红低压蒸汽白40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

⑤对于保温涂沥青的防腐管道，均不涂色。

化工管道涂颜色和注字规定表

化工管道涂颜色和注字规定表
化工管道涂颜色和注字规定表
注：①对于采暖装置一律涂刷银漆，不注字。

②通风管道（塑料管除外）一律涂灰色。

③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。

④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

⑤对于保温涂沥青的防腐管道，均不涂色。

GB7231－2003《工业管道的基本识别色、识别符号和安全标识》只适用用工业管道.
红色的管道和阀门是蒸汽管(道)路,黄色的是氨气管道,天蓝色的是氧气管道,黑色的是氮气管道,绿色的是水管,而棕色的是输油管,红色的是硫酸管,紫色的是可燃气体,银白色的是可燃液体.
民用管道除设计有要求外,一般现场施工除消防管外不做强制要求
消防管要涂色:消火栓管每开间（层）刷一宽50黄色调和漆色环，喷淋干管每开间（层）刷二宽50距100黄色调和漆色环。

针对天然气行业，黄色为输气管道，红色为放空管道，绿色为注水管道，黑色为排污管道
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

化工管道颜色标注

化工管道颜色标准序号介质名称涂色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水（上）淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水（上）淡绿冷冻盐水（上）红16 冷冻盐水（回）淡绿冷冻盐水（回）红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23 空气（压缩空气）深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮（低压气）黄低压氮黑28 氮（高压氮）黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气绿36 液氯草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气（可燃气体）白44 可燃液体银白油类（可燃液体）黑45 物料管道红按管道介质注字黄注：1）对于采暖装置一律涂刷银漆，不注字。

2）通风管道（塑料管除外）一律涂灰色。

3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。

4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。

5）对于保温涂沥青的防腐管道，均不涂色。

望各车间领导和职工监督好施工队伍，严格按照标准执行。

化工管道涂色标准

化工管道涂色标准[wiki]化工[/wiki]管道色标Fluid service流体介质Service colour code介质颜色标准Marking (letters, numbers, arrows)标记（字母编号、箭头）General process (hydrocarbons)一般工艺（烃类）Light Grey (RAL 7035)淡灰Scarlet-R03(RAL 2002)鲜红Water水Bright Green-G03(RAL 6017)绿色White白色热水暗红消防水绿色Air (plant and instrument)空气（装置和仪表）Sky Blue-PB(RAL 5 )深蓝色Scarlet-R03(RAL2002)鲜红oxygen氧气Sky Blue-PB09(RAL 5015)天蓝色[wiki]氢[/wiki]气深绿色Nitrogen氮气Light Yellow-Y06(RAL 1018)淡黄Scarlet鲜红Steam蒸汽Light Grey(RAL 7035)淡灰Scarlet鲜红Ammonia氨Medium Yellow-Y06(RAL 1003)中黄Scarlet鲜红Acids/Alkalis (caustic)酸/碱（[wiki]腐蚀[/wiki]性）Pipe Purple (RAL 4006)管紫色Scarlet鲜红Effluent排放水Black黑色White白色Pneumatic signal lines风送信号管Impulse lines脉冲管Light Grey(RAL 7035)淡灰Emergency vent lines紧急排放管Scarlet-R03 (RAL 2002)鲜红Light Yellow-Y06(RAL 1018)淡灰Fire fighting lines消防管Scarlet-R03 (RAL 2002)鲜红White白色冷冻水淡绿色二氧化碳黑真空白氯草绿色纯碱份红色烧碱深蓝色盐酸灰[wiki]硫酸[/wiki] 红硝酸管本色煤气等可燃气体紫可燃液体（油类）银白物料管道红。

工艺管道除锈和色标规范

工艺管道色标规范真空管：白色放空管：白色液碱管：褐色排污管：黑色蒸汽管、导热油管：红色环（150mm宽、间隔距离10m）工业水管：绿色循环水管：绿色其它物料管：灰色氮气管：黄色氯气管：绿色工艺管道流向箭头字体标准：深色底用白色；淡色底用黑色，字体大小与管径比例4：1安全护栏：黄黑相间，间距为30cm设备标识规范反应釜：灰色片式冷凝器：绿色石墨冷凝器：黑色氯气罐：绿色除锈工作程序1、先用除锈铲把大面积的铁锈、氧化层、异物铲掉。

2、再用钢丝刷或零号沙皮纸，用力刷掉剩余的小粒铁锈和氧化层。

3、用棉纱或摸布擦净浮尘和异物。

4、除锈工作结束。

马上进入油漆程序。

除锈工作标准1、除掉钢材上的氧化层、铁锈、异物既可。

2、标准：被除钢件呈现出金属光泽。

油漆配制程序1、整桶油漆开启前，先在地面上带回滚动，使油漆充分混合均匀。

2、开启油漆桶后，再用棍搅拌均匀，如棍上油漆拉丝过长，表明油漆太厚，要适量加入稀释剂或固化剂，再搅拌均匀。

3、试刷油漆时如粘度大费力，说明油漆太厚需再加入稀释剂或固化剂，再搅拌均匀。

如果刷时能看到钢材本色说明油漆太薄，需重新配制。

油漆工作程序1、底漆二道，面漆二道。

2、每道漆保养16~24小时，检查确认充分固化后，再做后面的工序。

3、刷油漆时手法：油漆要从上到下，从里到外。

要用力同方向的来回2遍~4遍。

切不可上下左右的刷。

充分盖掉钢件既可，不可太厚。

4、雨天、有潮气不能刷油漆。

5、沿海地区湿度大，最好上午除锈，下午刷油漆。

除锈油漆时注意事项1、了解工作环境及物料性质，严禁搞打的设备要特别按排。

1、油漆时多数时间是仰天工作或高处作业，要注意安全。

2、油漆是易燃物质，不得有明火时作业。

3、油漆时需要用力主要目的是赶掉钢材上的空气。

这样油漆不会起泡。

4、油漆后保养时，切不可在附近除锈，防止铁锈飞溅到没有固化的油漆上。

5、油漆易挥发，要保管好，及时盖上盖子。
