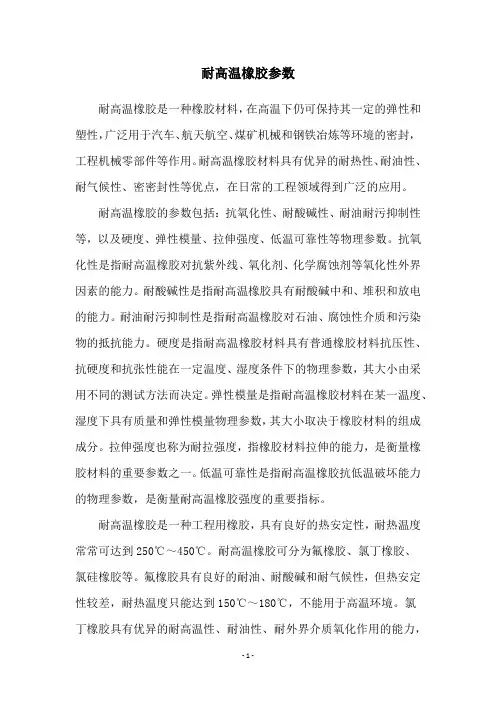

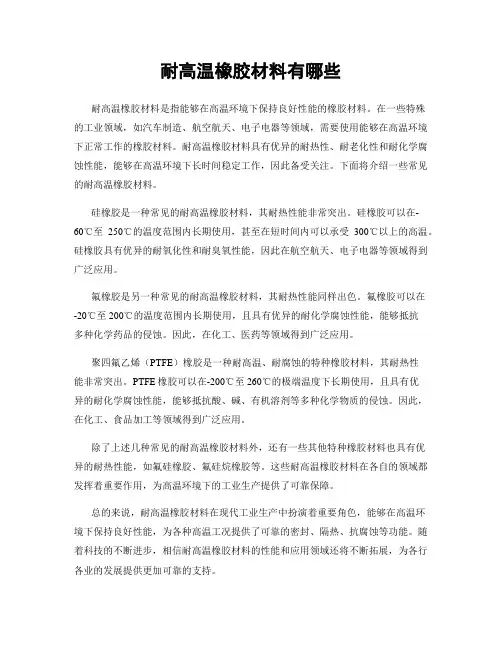

【5A版】耐热橡胶介绍

耐热橡胶介绍

耐热橡胶怎么做-

耐热橡胶：

胶种选择：

·乙丙橡胶

随丙烯含量增加，耐热下降

·丁基橡胶

一般丁基橡胶使用温度不超过150度。只有树脂硫化的丁基橡胶才能在150-180度下长期工作。

在一般丁基橡胶中并用10-20份的氯丁橡胶或氯磺化聚乙烯可以提高耐热性。氯化丁基橡胶的耐热性与硫化体系有关，一般氯化丁基橡胶，长时间使用最高温度为130-150，无空气时为160-170度。

·卤化丁基橡胶

·氯磺化聚乙烯橡胶。

氯磺化聚乙烯长期（1000H）最高使用温度为130度。短时间可以允许升高到160度。

·氯醇橡胶。

耐热性比丁晴橡胶好。均聚CHR比共聚CHR耐热性好。

·丙烯酸酯

耐热性高于丁晴橡胶，低于氟橡胶。长期（1000H）使用温度为170度，短时间（70H）使用温度可以提高到200度，

·硅橡胶。

按照化学结构分类：

1.二甲基硅橡胶（MQ）

2.甲基乙烯基硅橡胶（MVQ）

3.甲基苯基硅橡胶（MPQ）

4.甲基苯基乙烯基硅橡胶（MPVQ）

5.亚苯基硅橡胶

6.亚苯醚基硅橡胶

7.氟硅橡胶

8.晴硅橡胶

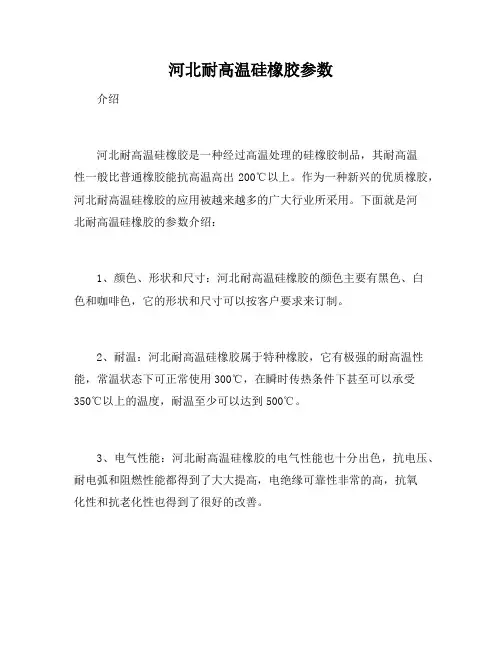

9.硼硅橡胶==》耐热性最好。可以在400度下长期工作，在420-480度下可以连续工作几个小时。

硅橡胶是所有橡胶中耐热等级最高的一种橡胶。但不耐湿热老化。

-50到+100度：无限期长/120度：10-20年/150度：5-10年/205度：2-5年/260度：3个月-2年/315度：7天-2个月/

370度：6H-7天/420度：10分钟-2H。

·氟橡胶。

按照化学组成分类如下：

·含氟烯氢氟橡胶类：

1.偏氟乙烯与三氟氯乙烯共聚物.国外品牌KEL-F。国产品牌FPM2301/2302

2.偏氟乙烯与六氟丙烯共聚物。国外品牌：VITONA；国产品牌：FPM2601/2602；

3.偏氟乙烯，四氟乙烯，与六氟丙烯三元共聚物。国外品牌：VITONB；国产品牌：FPM246

4.四氟乙烯与丙烯共聚物。国外品牌：AFLAS；国产品牌：FPM4000

5.偏氟乙烯，五氟丙烯共聚物。国外品牌：TECHNOFLONSL.

6.偏氟乙烯，四氟乙烯，五氟丙烯三元共聚物。国外品牌：TECHNOFLONT. ·全氟醚橡胶。==>四氟乙烯与全氟甲基乙烯醚共聚物。国外品牌：杜邦公司KALREZ/日本大金DAIELPERFLUOR

·氟化磷晴橡胶==》以磷和氮原子为主链的半无机弹性体。

国外品牌：PNF200/EYPEL-F/国产品牌：FPNM3700

·全氟烷基三嗪橡胶国外品牌：F-TA2

·氟硅橡胶==》在甲基乙烯基硅橡胶的侧链上引入氟烷基或氟芳基而制成的聚合物。

国外品牌：SYLONFG国产品牌：MFVQ

·以上氟橡胶中，使用最多的是VITON氟橡胶，即国产的26型氟橡胶，可以在250度以下长期工作，在320度下短期工作。

232度：3000H/260度：1000H/288度：240H/315度：48H。

·氟橡胶中，除了全氟烷基三嗪橡胶外，全氟醚橡胶耐热性超过任何橡胶。在316度以下仍具有工作能力，在260度空气中数千小时，在288度下数百小时仍能保持良好的强伸性能。

·全氟烷基三嗪橡胶耐热性最好，可以在300度下稳定工作，短时间（8H）使用温度可以达到371度。

耐热的丁晴橡胶新品种

丁晴橡胶耐油性和综合性能良好，但不耐高温。长期使用温度为100度，即使使用过氧化物硫化的丁晴橡胶长期使用温度也只能在120度。

·氢化丁晴橡胶==》HNBR

用乳聚丁晴橡胶加氢法，使丁晴橡胶分子链上的不饱和双键被氢加成为饱和键，故也叫做高饱和丁晴橡胶。耐热程度可以达到175度。优于丁基橡胶和乙丙橡

胶。介于丙烯酸酯橡胶和氟橡胶之间。国外品牌：ZEPOL20GG用过氧化物硫化后，在160度热空气可以连续工作1000H。

·聚稳丁晴橡胶

是丁二烯，丙烯晴与聚合型防老剂通过乳液聚合制得的一中丁晴橡胶，改善了丁晴橡胶的热老化性，有优异的乃老化性。

·丁晴酯橡胶

由丁二烯，丙烯晴和丙烯酸酯在乳液中共聚得到的三元共聚物。可以在-60到+150度煤油中长期使用。改善了丁晴橡胶耐热性和耐寒性。

·丁晴橡胶与氟橡胶共混

为提高丁晴橡胶耐热性，耐酸性和耐加醇汽油的性能，用超高丙烯晴含量大于48.5%（如JSR的T404）和门尼黏度较低的氟橡胶（如VITONB-50）共混。为降低材料成本，可采取在共混物中添加增容剂的方法。使用乙烯基丙烯酸酯弹性体（VAMAC）做增容剂，效果很好.

在常用的硫化体系中，过氧化物体系的耐热性最好。

一般来说：过氧化物体系硫化硅橡胶，乙丙橡胶，氯磺化聚乙烯橡胶，乙烯-醋酸乙烯酯共聚物（EVA），氯化聚乙烯和聚氨酯橡胶。

但过氧化物体系硫化天然橡胶，丁苯橡胶和顺丁橡胶时则有问题。

·丁基橡胶不可用过氧化物体系硫化。

·三元乙丙橡胶耐热配合，几乎都用过氧化物体系硫化，优于其他低硫和高硫硫化体系。

单独使用过氧化物体系硫化三元乙丙橡胶时，存在交联密度低，热撕裂强度低，硫化返原现象，因此要避免单独使用有机过氧化物。最好是用某些共交联剂或活性剂并用。例如加入少量硫磺能提高有机过氧化物硫化胶的力学性能，但耐热性

降低。而使用其他共交联剂代替硫磺时，其耐热性不降低。可采用双马来酰亚胺，三烯丙基氰脲酸酯，六亚甲基二胺，三烯丙基柠檬酸酯，对苯醌二亏（用量只要0.2-1.0份），TMTD等。

·以往氯磺化聚乙烯橡胶用过氧化物硫化比较困难，很难得到交联密度高的硫化胶，如今采用三烯丙基氰脲酸酯或甲基并基酸酯或双马来酰亚胺作共交联剂，再并用少量EVA，就可以达到有效的交联，制造出耐热性优良的氯磺化聚乙烯硫化橡胶，耐热性比通用的硫化体系有明显的提高。

·从耐热的角度讲，氯化聚乙烯采用过氧化物和二烯丙基氰脲酸酯并用的配合后，可以得到比氯磺化聚乙烯硫化橡胶（以促进剂硫化）优良的耐热性。

·有机硅改性的乙丙橡胶SEP，用过氧化物硫化时，比促进剂硫化时的耐热性高10度，比未改性的三元乙丙橡胶耐热性高20度.

·过氧化物硫化丁晴橡胶，耐热性优于有效硫化体系，半硫化体系和传统硫化体系。但不如用镉镁硫化体系硫化的丁晴橡胶。

镉镁硫化体系：氧化镉2-5份，氧化镁5份，二乙基二硫代胺基甲酸镉2.5份，促进剂DM1.0份。

·丁基橡胶可以采用亏类和树脂硫化。树脂硫化的丁基橡胶耐热性最好，才具有在105-180度下长期工作的能力。

·氯化丁基橡胶用硫磺硫化时，耐热性不好。用亚乙基硫脲硫化时，耐热性最好。但有毒性。所以常用氧化锌，促进剂TMTD和DM硫化。也可以采用树脂硫化。·丙烯酸酯橡胶可分为氯原子型，环氧基型，羧基型三大类。

·氯醇橡胶不能用硫磺或过氧化物硫化体系硫化。可以使用金属氧化物或金属盐（氧化锌，氧化铅，碱式碳酸铅，碱式邻苯二酸铅）同时并用促进剂。使用氧化铅/亚乙基硫脲硫化时，耐热性比较好。使用亚磷酸二铅或邻苯二甲酸二铅时，
