树皮活性碳纤维制备综述
碳纤维材料的研发及其应用
碳纤维材料的研发及其应用碳纤维材料是一种高性能、高强度的新型材料，由于其绝佳的力学性能和化学稳定性，近年来在各种领域都得到了广泛应用。
碳纤维材料自从问世以来，便一直备受关注，并且在很多方面都取得了突破性成果。
下面就让我们来看看碳纤维材料的研发及应用现状。
一、碳纤维的制备过程碳纤维的制备过程通常分为两种方法：炭化法和氧化法。
炭化法就是将有机纤维材料加热至高温（通常在一定的氧气含量下进行），使其除去多余元素后，留下具有高度有序的层状结构的结晶碳。
氧化法是将聚丙烯腈纤维在一定的温度和气氛下氧化处理，然后再高温炭化，生产出碳纤维。
二、碳纤维材料的性能由于碳纤维是由碳元素构成的一种高强度材料，其机械强度和刚度都非常高，特别是其拉伸强度高达3000MPa，比钢还要强10倍以上，而且具有优异的耐热性、化学性能和电导性，被广泛采用在各种领域中。
碳纤维还是一种轻质材料，比铝轻，但比铝却要强10倍以上，比起钢铁材料更有优势。
碳纤维具有独特的性能，使其被广泛应用在航空航天、汽车、轮船、建筑、运动器材等领域。
三、碳纤维的应用领域1.航空航天领域碳纤维材料在航空航天领域的应用非常广泛，它用于制造飞机和航天器的翼型、机身、尾翼以及导弹等部分。
使用碳纤维材料结构可以有效减轻重量，增强机身刚度，提高机身强度，提高安全性能，扩大运载能力。
2.汽车领域随着环保意识的提高和汽车行业的快速发展，碳纤维材料在汽车行业中也愈来愈受到关注。
汽车轻量化是碳纤维材料应用的一个重要方向，大大提高了汽车的能效。
3.运动器材领域碳纤维也是一种经常被应用于制造运动器材的材料，包括高尔夫球杆、网球拍、自行车等。
碳纤维轻且高强度的特性使其成为运动器材制造材料的最佳选择，并且具有更好的稳定性，更好的控制性和更佳的操作性。
4.建筑领域碳纤维材料在建筑领域的应用也得到了广泛的发展，例如用于修补、加固混凝土结构，提高建筑的抗震能力。
利用碳纤维增强三角形、桥梁和墙体等结构，加固处理后，还可以降低建筑物在自然灾害时的损伤。
生物—化学法制备棕榈皮活性炭纤维的方法[发明专利]
![生物—化学法制备棕榈皮活性炭纤维的方法[发明专利]](https://img.taocdn.com/s3/m/038d65b6804d2b160a4ec08a.png)
专利名称：生物—化学法制备棕榈皮活性炭纤维的方法专利类型：发明专利
发明人：张成禄,张建,邹红艳,史倩倩,李燕,王丽
申请号：CN200810015413.1
申请日：20080321
公开号：CN101245501A
公开日：
20080820
专利内容由知识产权出版社提供
摘要：本发明提供了一种生物—化学法制备棕榈皮活性炭纤维的方法。
该方法是：(1)生物发酵处理：将棕榈皮拉成丝或剪成片状，在发酵罐内发酵处理10－14天，发酵期间间断曝气，使发酵罐内交替处于有氧和无氧状态，时间间隔为20分钟；(2)化学浸渍处理：将发酵后的棕榈皮用水洗涤1－2遍，箅去水份，按重量比1∶2.0－2.6的比例浸泡于浓度为40％－60％的磷酸中6－8小时，在390－450℃进行炭化活化70－90分钟，然后用70－90℃的去离子水洗涤至pH值6.5－7.0，烘干或自然晾干即可。
本发明同时采用生物和化学联合方法制备棕榈皮活性炭纤维，制备速度快，能够获得吸附量大、比表面积大、微孔丰富、机械强度高的棕榈皮活性炭纤维。
申请人：山东大学
地址：250100 山东省济南市历下区山大南路27号
国籍：CN
代理机构：济南圣达专利商标事务所
代理人：王书刚
更多信息请下载全文后查看。
碳纤维材料制备方法

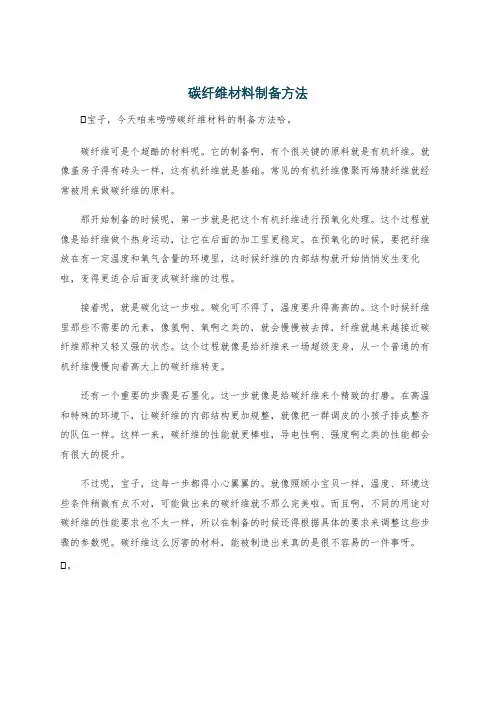

碳纤维材料制备方法
宝子，今天咱来唠唠碳纤维材料的制备方法哈。
碳纤维可是个超酷的材料呢。
它的制备啊，有个很关键的原料就是有机纤维。
就像盖房子得有砖头一样，这有机纤维就是基础。
常见的有机纤维像聚丙烯腈纤维就经常被用来做碳纤维的原料。
那开始制备的时候呢，第一步就是把这个有机纤维进行预氧化处理。
这个过程就像是给纤维做个热身运动，让它在后面的加工里更稳定。
在预氧化的时候，要把纤维放在有一定温度和氧气含量的环境里，这时候纤维的内部结构就开始悄悄发生变化啦，变得更适合后面变成碳纤维的过程。
接着呢，就是碳化这一步啦。
碳化可不得了，温度要升得高高的。
这个时候纤维里那些不需要的元素，像氢啊、氧啊之类的，就会慢慢被去掉，纤维就越来越接近碳纤维那种又轻又强的状态。
这个过程就像是给纤维来一场超级变身，从一个普通的有机纤维慢慢向着高大上的碳纤维转变。
还有一个重要的步骤是石墨化。
这一步就像是给碳纤维来个精致的打磨。
在高温和特殊的环境下，让碳纤维的内部结构更加规整，就像把一群调皮的小孩子排成整齐的队伍一样。
这样一来，碳纤维的性能就更棒啦，导电性啊、强度啊之类的性能都会有很大的提升。
不过呢，宝子，这每一步都得小心翼翼的。
就像照顾小宝贝一样，温度、环境这些条件稍微有点不对，可能做出来的碳纤维就不那么完美啦。
而且啊，不同的用途对碳纤维的性能要求也不太一样，所以在制备的时候还得根据具体的要求来调整这些步骤的参数呢。
碳纤维这么厉害的材料，能被制造出来真的是很不容易的一件事呀。
。
活性碳纤维的制备及吸附有机污染物的研究的开题报告
活性碳纤维的制备及吸附有机污染物的研究的开题报告
1. 研究背景和意义
有机污染物是当前环境保护面临的重大问题之一，在水和空气中都存在严重的有机污染物。
因此，开发高效的吸附剂对于有机污染物的净化和水资源的保护至关重要。
活性碳纤维作为一种新兴的吸附剂，具有比传统吸附剂更大的比表面积和更好的吸附
性能。
2. 研究内容
本研究的主要内容包括：
①采用高温处理方法制备活性碳纤维；
②研究活性碳纤维在吸附有机污染物上的性能；
③探讨不同温度、pH值和初始浓度对活性碳纤维吸附有机污染物的影响。
3. 研究方法
（1）制备活性碳纤维：采用次氯酸钠溶液浸泡法先制备改性聚丙烯腈纤维，再
通过高温处理制备活性碳纤维。
（2）吸附性能测试：采用苯为模型污染物，通过静态吸附实验进行有机污染物
的吸附性能测试，并分析吸附动力学和吸附等温线。
（3）影响因素分析：通过控制温度、pH值和初始浓度，研究活性碳纤维吸附有机污染物的影响因素。
4. 预期结果
（1）成功制备出高品质的活性碳纤维；
（2）研究活性碳纤维在吸附苯上的吸附性能；
（3）分析温度、pH值和初始浓度对活性碳纤维吸附有机污染物的影响。
5. 研究意义
通过本研究，可以更好地了解活性碳纤维对有机污染物的吸附性能和影响因素，为开发高效、环保的吸附剂提供重要的理论支持。
同时，本研究可为水污染治理提供
新的解决方案，促进经济和社会的可持续发展。
杉木树皮基活性炭的制备、表征及其电化学性能研究
杉木树皮基活性炭的制备、表征及其电化学性能研究罗路;罗凌聪;邓剑平;周亚兰;范毜仔;赵伟刚【期刊名称】《林产化学与工业》【年(卷),期】2022(42)5【摘要】以林业废弃物杉木树皮作原料,通过低温炭化和KOH高温活化两步法制备了具有高表面积和孔隙率的杉木树皮基活性炭并应用于超级电容器电极材料。
以碱炭比和活化温度为试验因素,以电流密度0.5 A/g下的质量比电容为响应值,进行中心复合设计(CCD)和响应面分析。
研究结果表明:杉木树皮基活性炭的比表面积最高可达1522 m^(2)/g,最大孔容可达0.84 cm^(3)/g,此时平均孔径为1.12 nm,且同时存在大量的中孔和微孔。
碱炭比和活化温度的交互作用对比电容的影响显著,响应面法优化得到杉木树皮基活性炭最佳制备工艺为:碱炭比值为3,活化温度605℃,此条件下炭材料的比电容为185.7 F/g。
对优化条件下制备的活性炭进行电化学性能测试发现:在0.5 A/g条件下的最大比电容为188 F/g,且具有良好的倍率性能(85.1%)。
【总页数】8页(P37-44)【作者】罗路;罗凌聪;邓剑平;周亚兰;范毜仔;赵伟刚【作者单位】福建农林大学材料工程学院;英国布鲁内尔大学土木工程学院【正文语种】中文【中图分类】TQ35;TQ424【相关文献】1.双电层电容器用煤基活性炭的制备与电化学性能表征2.煤基活性炭的制备与电化学性能表征3.酚醛树脂基活性炭微球的电化学性能Ⅱ.作为EDLC电极材料的活性炭微球的制备及电化学性能4.酚醛树脂基活性炭微球的电化学性能研究Ⅰ.酚醛树脂基微球制备过程的研究5.电化学双电层电容器电极材料——豌豆荚基活性炭的制备与表征因版权原因，仅展示原文概要，查看原文内容请购买。
树皮活性碳纤维的制备综述
树皮活性碳纤维的制备综述摘要：碳纤维是一种纤维状碳素材料，它以其高的比强度和比模量、耐热、耐腐蚀、导电等特点，成为复合材料中优良的增强体【1】现在作为碳纤维原料的不仅有木材及木材加工剩余物，还有竹材、秸秆等，被人们忽视的树皮有着特殊的性质，也能作为碳纤维的原料。
关键词：活性碳纤维、碳化、活化活性碳纤维主要是制成碳纤维增强塑料这种复合材料来应用碳纤维是一种纤维状碳材料。
碳纤维化学组成中含碳量在90%以上，它不仅具有碳材料的固有本征特性，又兼备纺织纤维的柔软可加工性。
碳纤维具有优越的物理力学性能广泛应用于航空器材、运动及休闲器材、医疗卫生等领域。
【2】然而，碳纤维的主要原料是石化制品，且成本较高，研究新型碳纤维的制备方法是大势所趋。
由于在生产木制品的过程中剩余大量的树皮，所以能高效利用这些废弃物能很好的节约资源。
树皮含有大量的化学物质, 树皮液化方法可以效仿木材液化的方法。
树皮的化学成分和化学性质，与木材的化学成分和化学性质基本上是相似的，但也有一些明显的差异。
树皮的化学成分一般更为复杂，而且不同树种之间的变化范围较大。
树皮中的灰分和抽提物的含量都比木材高，其中矿物质的含量甚至比木材高达十倍。
树皮中的纤维素含量比木材低。
所以用树皮经液化制得的木质炭纤维强度不够，但是吸附性、功能性良好，所以可以作为活性碳纤维。
树皮制备活性碳纤维的构想：树皮由于其相似性与复杂性，液化树皮时能制得功能性更强的碳纤维，因为其富含大量抽提物，碳纤维的性能也与用木材制得的碳纤维不尽相同。
目前采用的主要液化方法依然是在液化剂作用下, 在酸性、碱性或金属盐类催化剂存在时, 将未经任何化学处理的木材进行常压液化。
相对而言, 在酸性条件特别是硫酸催化下, 用苯酚液化剂进行木材液化研究的更多[4] 。
也有学者在苯酚液化木材时, 采用多种有机磺酸盐作催化剂; 还有人将超临界技术引入到木材的苯酚液化中, 实现了木材的快速液化。
对采用多元醇作液化剂的木材液化,特别是采用碳酸乙烯酯和碳酸丙烯酯进行木材快速液化的研究也获得了理想的效果。
活性碳纤维的制备及其应用的开题报告
活性碳纤维的制备及其应用的开题报告
一、选题背景和意义
活性碳纤维是一种新型的高性能吸附材料，具有易处理、高表面积、孔径分布均匀、孔容大等优点，是环境保护、食品加工、医药制造、能源领域等行业的重要材料。
目前，活性碳纤维的制备技术已经相当成熟，但是在应用方面还需要进一步探索和开发。
二、研究内容和方案
1.活性碳纤维的制备技术的研究
活性碳纤维的制备是一个复杂的过程，需要配合各种化学试剂和反应条件，如催化剂、温度和压力等，以达到预期的吸附性能。
本研究将探讨不同制备条件对活性碳
纤维吸附性能的影响，确定最佳制备条件。
2.活性碳纤维的吸附性能的研究
本研究将对使用不同条件制备的活性碳纤维进行吸附性能测试，包括对不同有害气体、水中污染物、食品添加剂等物质的吸附性能进行评估，确定不同活性碳纤维对
不同物质的吸附效果。
3.活性碳纤维的应用研究
本研究将探讨制备不同吸附性能的活性碳纤维并应用于不同领域的可行性，如净水、净化空气、制药等。
三、预期结果和意义
通过研究活性碳纤维的制备技术和吸附性能，可以为工业和生活中的环境问题提供一个新的解决方案。
同时，对活性碳纤维的应用研究，可以拓展其使用领域，扩大
市场潜力。
这对促进可持续发展和推动科技进步都具有深远的意义。
活性炭纤维的制备及其在环保领域的研究应用
活性炭纤维的制备及其在环保领域的研究应用活性炭纤维是一种低成本、可重复使用的纤维材料，由于其多用途性，活性炭纤维被广泛应用于环境保护领域。
本文对活性炭纤维的制备及其在环境保护方面的应用进行了讨论。
首先，讨论活性炭纤维的制备方法。
活性炭纤维的制备需要使用聚氨酯、聚丙烯酰胺、重聚物和其他合成纤维等原料，常用的涂料包括氟烷塑料、聚醋酸纤维、聚乙烯醇和其他热塑性材料。
在原料混合处理中，添加润湿剂和黏合剂，使得原料更充分地融合在一起。
最后，在电火花切削机上削出活性炭纤维。
活性炭纤维因其优异的性能，可广泛应用于环境保护领域。
例如，研究发现，活性炭纤维可以有效地减少污染物尤其是有机污染物的排放。
它可以有效吸附污染物，起到净化空气的作用，从而保护当地的空气环境。
此外，活性炭纤维也可用于土壤修复和水体治理，可以有效地减少污染物的排放，具有较好的污染防治效果。
此外，活性炭纤维还可以用于生物技术领域，它可以用于生物医药制造、分子生物学等领域，可以提高制造质量、加快制造过程，从而实现有效的环保保护。
以上就是关于活性炭纤维的制备及其在环保领域的应用的相关介绍。
活性炭纤维的制备工艺简单、成本低，且多用途性强，具有良好的环境保护效果。
它可以用于净化空气、土壤修复和水体治理，并可用于生物医药制造、分子生物学等领域，具有良好的应用前景。
因此，继续深入研究和开发活性炭纤维，有助于进一步促进环保实践，改善环境状况。
活性炭纤维是一种低成本、可重复使用的纤维材料，它可以被广泛应用于环境保护领域，具有良好的环保作用。
活性炭纤维的制备工艺简单易行，且多用途性强，可以用于净化空气、土壤修复和水体治理，并可以用于生物医药制造、分子生物学等领域，具有良好的应用前景。
为了构建一个健康的环境系统，我们应该加强对活性炭纤维的研究和开发，以期促进环境保护实践，改善环境状况。
活性碳纤维
1ห้องสมุดไป่ตู้ 进展
• 人们曾尝试在粒状或粉状活性炭的基础上开发了纤维状活性 炭（Fibrous Activated Carbon），例如，通过在粘胶人造 丝的纺丝液中加入粒度小于70微米的活性炭，然后进行纺丝。 通过加热聚酯（芯）/聚乙烯（皮）复合纤维而将粒状活性炭 粘在纤维表皮，再热牵伸。或用粘合剂将粒状活性炭粘附在 纤维上。然而，这样制备的纤维状活性炭由于部分炭粒表面 被覆盖使吸附性能下降。人们还试图将活性炭填灌到空心纤 维中的方法制备纤维状活性炭，但工艺复杂，所制纤维较粗， 容易破裂，不适应于纺织操作。
– – – –
碳化过程升温速度 碳化温度 碳化时间 碳化气氛
二、 活性炭纤维
2. 种类及制备工艺
• 活性炭纤维的制备工艺 • （3）活化工艺 • 活化反应是在高温下用氧化性气体刻蚀碳化纤维，生成多孔 的活性碳纤维。
二、 活性炭纤维
. 3 活性炭纤维的修饰改性
• 为了改善活性炭纤维的性能，可通过化学和物理方法对活性 炭纤维的孔结构和表面化学结构进行修饰。 • 。
预处理有两种类型， 其一为盐浸渍预处理。
其二为预氧化处理
二、 活性炭纤维
2. 种类及制备工艺
• 活性炭纤维的制备工艺 • （2）碳化工艺 • 碳化是在惰性气氛中加热升温，逐渐排除纤维中可挥发的非 碳组分，形成类石墨微晶结构的碳化纤维的过程。
二、 活性炭纤维
2. 种类及制备工艺
• 活性炭纤维的制备工艺 • （2）碳化工艺 • 碳化工序的主要工艺参数：
二、 活性炭纤维
1. 进展
• 六十年代初，得益于高性能碳纤维的研究发展和活 性炭的工作积累，人们直接采用纤维为原料进行碳化 －活化，成功制备了活性碳纤维（Activated Carbon Fiber），使新一代的纤维状吸附材料成为 现实 • 七十年代中期，人们成功工业化生产了粘胶基、聚 丙烯腈基、木质素基和酚醛基活性碳纤维 • 八十年代中，又成功开发并工业化生产了沥青基活性 碳纤维。
活性炭纤维的制备工艺研究
活性炭纤维的制备工艺研究一、前言活性炭纤维是一种新型的吸附材料，由于其特殊的结构与性能，能够有效地吸附有害气体和水中的有机物，因此成为了近年来研究的热点之一。
在各种制备工艺中，化学气相沉积法是相对成熟的技术之一，但在实际应用中，其制备周期长、成本高等问题限制了其广泛应用。
因此，本文将围绕活性炭纤维的制备工艺进行深入研究，通过对各种制备工艺的比较和分析，为活性炭纤维的工业化生产提供一定的参考。
二、活性炭纤维的特点活性炭纤维是一种具有高孔隙度、大比表面积、良好的吸附性能和多孔结构的吸附材料。
它的优点主要有以下几点：1.比表面积大：活性炭纤维由于其独特的结构，比表面积一般可达到500-3000m2/g，比传统活性炭的比表面积大出10倍以上，因此吸附性能更为出色。
2.吸附效率高：活性炭纤维由细微的纤维组成，使得其微孔多，孔径分布均匀，因此能够有效吸附液态、气态中的各种有机物等。
3.化学性质稳定：活性炭纤维的碳纤维是纯碳材料，其化学性质稳定，因此在各种不同环境下都可以有很好的应用性能。
三、活性炭纤维的制备方法活性炭纤维的制备方法有多种，根据不同的制备工艺，其孔径大小、比表面积等性质也会有所不同。
常见的制备方法有化学气相沉积法、煅烧纺丝法和激光烧结法等。
1.化学气相沉积法化学气相沉积法是目前比较成熟、研究较多的制备活性炭纤维的方法。
这种方法利用化学反应在碳纤维表面生成孔隙结构和吸附能力较好的碳材料。
基本步骤是将制备好的碳纤维放入反应器中，然后流入匀速气流和反应气体，通过控制温度、压力、反应时间、气体流量等参数，使反应体系发生化学反应，产生气体沉积在碳纤维表面，最终形成多孔的活性炭纤维。
2.煅烧纺丝法煅烧纺丝法是通过添加活性炭纤维前驱体到高分子聚合物中，在升高温度的情况下，高分子热降解，产生一定的孔隙结构和活性炭纤维。
煅烧过程中需要控制升温速度、煅烧温度、保温时间等参数，从而得到一定的孔隙度和比表面积。
3.激光烧结法激光烧结法是通过使用激光束烧结活性炭纤维前驱体，从而制备高性能、高孔隙度的活性炭纤维。
碳纤维材料的制备及其性能研究
碳纤维材料的制备及其性能研究第一章：引言碳纤维是一种具有优异性能的高性能纤维材料，具有高强度、高模量、低密度、耐高温等特点。
在航空航天、汽车制造、体育器材等领域得到广泛应用。
本文将重点介绍碳纤维材料的制备方法以及对其性能的研究。
第二章：碳纤维材料的制备方法2.1 无氧化剂法：这种方法是通过高温处理含有纤维素或聚合物的原料，使其分解成碳纤维。
其中最常用的无氧化剂是聚丙烯腈（PAN）。
通过进行改性、纺丝、氧化、炭化等工序，最终得到高质量的碳纤维材料。
2.2 熔融纺丝法：通过将含有高分子聚合物的原料熔化，然后通过纺丝机构将熔融物拉伸成纤维，再进行热处理得到碳纤维。
这种方法制备的碳纤维具有较高的强度和模量。
2.3 化学气相沉积法：该方法是在高温下通过气相反应的方式使有机气体分解生成碳源，然后在基片表面进行碳纤维的生长。
这种方法能够制备出高性能的碳纤维，但是制备过程相对复杂。
第三章：碳纤维材料的性能研究3.1 机械性能碳纤维具有较高的强度和模量，比重低，抗拉强度可达几千兆帕，而比强度则可超过钢铁。
这使得碳纤维成为一种理想的结构材料，可以用于替代传统的金属材料，降低结构的自重，提高结构的载荷承受能力。
3.2 热性能碳纤维具有优异的耐高温性能，可以在高温环境下保持较好的力学性能和尺寸稳定性。
因此，碳纤维在航空航天领域中被广泛应用，例如飞机的结构件、燃气涡轮发动机的叶片等。
3.3 电导性能碳纤维具有较好的电导性能，可以广泛应用于电池、超级电容器等领域。
此外，碳纤维还具有良好的抗腐蚀性能和耐磨损性能，使其在化工、船舶等领域中有很大的潜力。
第四章：碳纤维材料的应用前景碳纤维材料具有优异的性能，广阔的应用前景。
随着科学技术的不断进步，人们对碳纤维材料的需求也越来越大。
碳纤维在航空航天、汽车制造、体育器材、建筑材料等领域都有广泛应用。
在未来，碳纤维材料有望成为实现轻量化、高效能的关键材料。
第五章：结论碳纤维材料的制备方法包括无氧化剂法、熔融纺丝法和化学气相沉积法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
树皮活性碳纤维的制备综述
摘要：碳纤维是一种纤维状碳素材料，它以其高的比强度和比模量、耐热、耐腐蚀、导电等特点，成为复合材料中优良的增强体【1】现在作为碳纤维原料的不仅有木材及木材加工剩余物，还有竹材、秸秆等，被人们忽视的树皮有着特殊的性质，也能作为碳纤维的原料。
关键词：活性碳纤维、碳化、活化
活性碳纤维主要是制成碳纤维增强塑料这种复合材料来应用碳纤维是一种纤维状碳材料。
碳纤维化学组成中含碳量在90%以上，它不仅具有碳材料的固有本征特性，又兼备纺织纤维的柔软可加工性。
碳纤维具有优越的物理力学性能广泛应用于航空器材、运动及休闲器材、医疗卫生等领域。
【2】然而，碳纤维的主要原料是石化制品，且成本较高，研究新型碳纤维的制备方法是大势所趋。
由于在生产木制品的过程中剩余大量的树皮，所以能高效利用这些废弃物能很好的节约资源。
树皮含有大量的化学物质, 树皮液化方法可以效仿木材液化的方法。
树皮的化学成分和化学性质，与木材的化学成分和化学性质基本上是相似的，但也有一些明显的差异。
树皮的化学成分一般更为复杂，而且不同树种之间的变化范围较大。
树皮中的灰分和抽提物的含量都比木材高，其中矿物质的含量甚至比木材高达十倍。
树皮中的纤维素含量比木材低。
所以用树皮经液化制得的木质炭纤维强度不够，但是吸附性、功能性良好，所以可以作为活性碳纤维。
树皮制备活性碳纤维的构想：
树皮由于其相似性与复杂性，液化树皮时能制得功能性更强的碳纤维，因为其富含大量抽提物，碳纤维的性能也与用木材制得的碳纤维不尽相同。
目前采用的主要液化方法依然是在液化剂作用下, 在酸性、碱性或金属盐类催化剂存在时, 将未经任何化学处理的木材进行常
压液化。
相对而言, 在酸性条件特别是硫酸催化下, 用苯酚液化剂进行木材液化研究的更多[4] 。
也有学者在苯酚液化木材时, 采用多种有机磺酸盐作催化剂; 还有人将超临界技术引入到木材的苯
酚液化中, 实现了木材的快速液化。
对采用多元醇作液化剂的木材液化,特别是采用碳酸乙烯酯和碳酸丙烯酯进行木材快速液化的研究也获得了理想的效果。
【5】
制造活性碳纤维的一般工艺是：树皮液化获得液化物，合成纺丝液，纺丝液通过项目依托实验室自制的纺丝机纺为原丝，再将将原料纤维在150~400℃氮气氛中碳化, 然后在700~1000℃下以co2及h2o气中活化, 有时为了制取具有预想结构和性能的活性碳纤维,也使用含氮的磷氧化物如磷酸按等作为催化剂。
通常, 不同原料纤维的碳化和活化条件不同, 而且该条件及原料纤维种类均构成对
活性碳纤维性能的影响。
活性碳纤维应用领域日益扩大, 但其成本仍居高不下，使很多使用方法都只停留与实验室阶段，不能工业化生产。
尽管活性碳纤维存在许多优点, 如比表面积大, 吸附速率快、效率高、吸附容量
大、热稳定性和化学稳定性好等, 但其在某些领域中的应用仍受到价格的限制。
所以选择廉价的原料和简便的制取方法是当务之急。
我国是农业大国，有丰富的农业资源，木材副产品来源广泛，但用处不大，通过液化方式将固体木材大分子降解成具有反应活性的液态小分子，转化成新的高分子材料，尤其是具有生物降解性能的高分子材料，是近年来木材综合利用技术新开辟的研究领域之一。
同时树皮约占森林采伐剩余物生物质总量的10%，资源总量非常可观。
【6】利用树皮制活性炭纤维，不仅能废物利用，还能减少木材的浪费，减少不必要的资源浪费。
参考文献
[1]张建辉.竹材液化物碳纤维的制备、结构与性能表征. 学位论文.2010年9月.
[2] 邓彦波, 韩飞. 碳纤维的制备研究和市场前景，甘肃化工，2001年2月
[3] 马晓军. 木材苯酚液化物碳素纤维化材料的制备及结构性能表征. 学位论文 .2007年6月
[4] ot tavio e d. u s, pat ent 3532518( 1970) [ p]
[5] 张求慧，赵广杰. 木材液化技术研究现状及产业化发展. 木材工业，2005，5
[6]王春明，崔立东，张晶. 木材液化的发展现状及研究前景. 林业科技第32卷第三期. 2007年5月。
