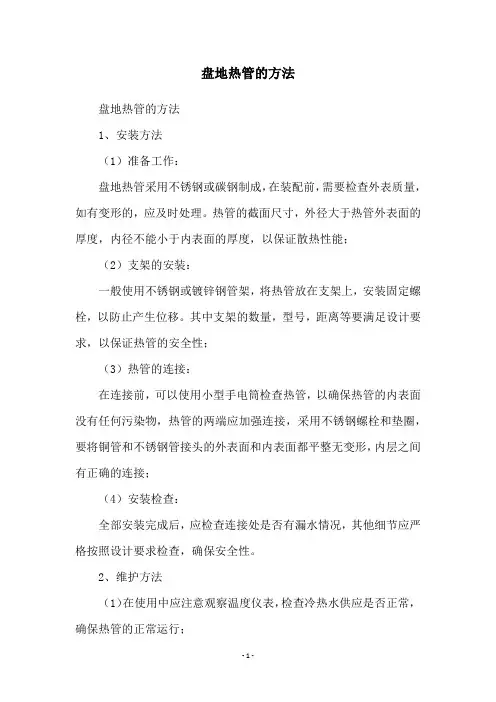

盘地热管的正确方法
盘地热管的正确方法
盘地热管是一种常见的热传输装置，可以有效地将热量从一个地方传递到另一个地方。在正确使用盘地热管的过程中，有一些注意事项需要遵守，以保证其正常运行和发挥最佳效果。
安装盘地热管需要选择合适的位置。热源和热负荷之间的距离应适中，避免过长的热传输路径导致热量损失。同时，要避免将盘地热管安装在有强磁场或强振动的环境中，以免影响其正常工作。
盘地热管的安装角度也需要注意。一般来说，热管应水平安装，尽量避免倾斜或垂直安装，以确保热管内的工作介质能够顺利循环。如果需要倾斜或垂直安装，必须根据具体情况进行特殊设计和调整。
在使用盘地热管时，应注意保持良好的热传输介质流通。定期清洗和维护热管，以防止热媒的积聚和堵塞。同时，要定期检查热管的密封性能，确保没有漏气或泄漏现象。
盘地热管的外部环境温度也会对其工作效果产生影响。在高温环境下，热传输效果会减弱，因此需要采取合适的降温措施，如增加散热面积或使用降温设备等。在低温环境下，要注意防止热管结冰，影响正常工作。
盘地热管的材料选择也非常重要。应根据具体的使用环境和工作温度选择耐高温、耐腐蚀的材料，以确保热管的稳定性和可靠性。
在使用盘地热管的过程中，还需要注意以下几点：
1. 避免热管过载运行，以免导致热管破裂或损坏；
2. 定期检查热管的工作状态和性能，及时发现并解决问题；
3. 避免热管过长，以免热传输效果不佳；
4. 注意热管的绝缘和防护，避免触电或其他安全问题；
5. 避免盘地热管与其他设备或管道产生干扰，保持其独立性和正常工作。
盘地热管的正确方法包括选择合适的位置和角度安装，保持良好的热传输介质流通，定期清洗和维护，注意外部环境温度影响，选择合适的材料，避免过载运行，定期检查和维护工作状态，避免干扰和保持独立性。只有正确使用盘地热管，才能充分发挥其热传输的效果，为我们的生活和工作带来便利和舒适。
盘管和管规格
1、地暖盘管管径的确定：
一般说来，地暖盘管管径不需要计算，在大多数民用建筑中，用De20(DN15)（20管）的管径就可以满足要求。查《地面辐射供暖技术规程》附录A “单位地面面积的散热量和向下传热损失”选择合适的平均水温和地暖盘管的间距就可以满足要求。请注意：附录A给出计算条件是加热管公称外径为20mm、填充层厚度为50mm、聚苯乙烯泡沫塑料绝热层厚度20mm、供回水温差10℃时PE-X管或PB管时数据。表中给出了地面为水泥或陶瓷、塑料类材料、木地板、铺厚地毯几种情况下“单位地面面积的散热量和向下传热损失”。如果是其他材料，如PE-RT 、PP-R和PP-B，按照《地面辐射供暖技术规程》3.4.2条要求，应通过计算确定单位地面面积的散热量和向下传热损失（可参阅该规程“3.4地面散热量的计算”进行精确计算）。实际上，在缺乏相关专业资料的情况下，附录A也可以作为其他管材设计时的参考数据。
举例说明：某20℃房间计算热指标为40 W/m2（北方），地面层为木地板，平均水温40℃时，当平均水温40℃时，选用DN15（20管）的PE-X时可查附录A.1.3确定单位地面面积的散热量和向下传热损失。如下表（这是附录A.1.3的一部分），间距300即满足要求（66.8-26.3=40.5满足要求房间耗热量40 W/m2的要求）
顺便加以说明：选择地暖盘管时，管材、管径确定之后，还要根据采暖系统设计运行温度、压力选择壁厚，这样地暖管才算选完。这部分请参看《地面辐射供暖技术规程》“附录 B 加热管的选择”。这里也给出一个范例：一般六层住宅楼，平均水温40℃时，用壁厚2mm，DN15的PE-RT管子就可以了。
水地暖盘管安装标准
水地暖盘管安装标准
水地暖盘管是一种常见的供暖设备，安装时需要严格按照标准进行操作，以确保其正常运行和安全使用。下面将介绍水地暖盘管的安装标准，希望对大家有所帮助。
首先，安装水地暖盘管前，需要对施工现场进行全面的勘察和测量，确保施工环境符合安装要求，同时要对地面结构和材质进行检查，以确保能够承受水地暖系统的重量和压力。
其次，安装水地暖盘管时，需要按照设计图纸和规范要求进行布置，保证管道的敷设和连接符合标准，避免出现漏水和渗漏等问题。同时，需要注意管道的保温和防腐处理，以延长使用寿命。
在安装盘管时，要确保管道的坡度和高度符合要求，以保证水的正常循环和供暖效果。同时，需要对盘管进行严格的压力测试，确保系统的密封性和稳定性。
安装完成后，需要对水地暖系统进行调试和检验，确保各项参数和功能符合要求，同时要对安全阀、排气阀等附件进行安装和调试，以确保系统的安全和稳定运行。
最后，安装完毕后，需要对施工现场进行清理和整理，清除杂物和垃圾，保持施工环境的整洁和安全。
总之，水地暖盘管的安装标准是非常重要的，只有严格按照标准进行操作，才能保证系统的正常运行和安全使用。希望大家在安装水地暖盘管时能够严格遵守相关标准和规范，确保施工质量和用户的安全。
地暖盘管设计书
地暖盘管设计书
一、管径选择
一般说来，地暖盘管管径不需要计算，在大多数采暖项目中地暖盘管就De16和De20两种型号的管径，民用建筑中地暖盘管De16的管径足以满足采暖负荷要求，成本较低，可适当降低房屋标准高或增加垫层厚度；公建项目，用地暖盘管De20的管径可以满足要求，故我司针对环球中心地暖项目地暖盘管管径选择为De20×2.0。
二、管间距计算
管间距的选择可参考国家标准《地面辐射供暖技术规程》JGJ 142-2004中地暖盘管单位地面面积的散热量和向下传热损失。当地面层为水泥、石材或陶瓷、热阻R=0.02(㎡.K/W)时，单位地面面积的散热量和向下传热损失可按下表，
地暖盘管单位地面面积的散热量和向下传热损失（W/㎡）
求，故我司针对环球中心地暖项目地暖盘管管间距选择为：175mm。
地暖盘管安装安全技术交底模板
一、交底目的
为确保地暖盘管安装工程的安全进行，预防事故发生，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、工程概况
1. 工程名称：______地暖盘管安装工程
2. 施工地点：______
3. 施工单位：______
4. 施工日期：______至______
三、安全注意事项
1. 施工人员要求
- 所有参与地暖盘管安装的施工人员必须经过专业培训，取得相应操作资格。
- 严格按施工图纸和规范要求操作，不得擅自更改设计。
2. 施工前准备
- 仔细核对施工图纸，了解地暖盘管的设计要求、材料规格及安装流程。
- 检查工具设备是否齐全、完好，如有损坏或缺失，及时报修或更换。
3. 施工过程中的安全操作
- 佩戴好安全帽、安全带等个人防护用品。
- 高空作业时，必须系好安全带，并设置安全防护网。
- 防止尖锐物品割伤，操作时注意保持手部清洁。
- 遵循“三不伤害”原则，即不伤害自己、不伤害他人、不被他人伤害。
4. 材料运输与存放
- 材料运输过程中，注意平稳放置，防止坠落或碰撞。
- 材料存放应分类、整齐，避免占用通道，确保通行安全。
5. 现场用电安全
- 施工现场用电必须符合国家相关标准，不得私拉乱接电源。
- 使用电器设备时，注意检查线路是否完好，防止触电事故发生。
6. 施工环境安全
- 保持施工现场通风良好，防止有毒有害气体积聚。
- 防止施工过程中产生火花，引起火灾。
四、应急预案
1. 事故发生后，立即组织人员进行救援，并拨打急救电话。
2. 保护事故现场，不得随意移动或破坏事故现场。
3. 按照相关规定，及时上报事故情况。
PE-RT地热盘管施工工法
PE-RT地热盘管施工工法
一、前言
PE-RT是以耐高温性聚乙烯为原料的一种采暖专用管道，高效节能，热稳定性好，可用于热水的非交联的聚乙烯管，也可叫做耐高温非交联聚乙烯管。在物质极度发展和能源紧缺的今天，高效节能变得异常重要，PE-RT管材的有异性尤为突出。在施工方面，PE-RT管材有许多注意的地方，我们将浅谈一下。
二、PE-RT管材简介：
2.1管材特点：
2.1.1不易造成室内污浊空气对流，地表温度高于室内上部温度，室温自下而上逐渐递减。
2.1.2管材的弯曲性良好，施工方便：弯曲半径最小为5倍直径，弯曲部分的应力可以很快得到松弛，可避免在应力集中部位弯曲处出现水压冲击。PE-RT管可热熔连接，因而如果损坏，维修起来方便。
2.1.3稳定性和长期的耐压性能较好：管材匀质性好，性能稳定，具有良好的抗热性能。
2.1.4安全性高，抗冲击性能好，可在低温环境下运输、施工。
2.1.5耐老化、寿命长：在工作温度70℃，压力0.8MPa条件下，PE-RT管可安全使用50年以上。
2.1.6运行费用低，不占用使用面积，并可分户供热计量收费。
2.2原材：
原料为PE-RT，应用特殊的分子和合成工艺生产的一种中密度聚乙烯，它采用乙烯和辛烯共聚的方法，具有独特的分子结构，以提高PE管的耐热性，并保留了PE管的良好的柔韧性，高热传导性和惰性，同时耐压性更好。
三、PE-RT管材生产及施工执行标准：
3.1生产执行标准：
PE-RT地暖管的执行标准是CJ/T175-2002
3.2施工执行标准：
《地面辐射供暖技术规程》JGJ142-2004，J365-2004
地暖盘管施工方案
地暖盘管施工方案
一、施工前准备
地暖盘管施工前，需进行细致的准备工作，确保施工的顺利进行。
1.1 施工材料准备
根据设计方案，准备好所需的地暖盘管、连接管件、隔热材料以及其他辅助材料，确保质量优良，符合要求。
1.2 施工工具准备
准备好所需的施工工具，如扳手、管道切割工具、焊接设备等，确保施工过程中能顺利使用，提高工作效率。
1.3 确定施工时间
根据实际情况和施工进度，合理安排施工时间，确保施工期间能够得到充分的施工时间，以保证工程质量。
二、施工步骤
2.1 铺设隔热材料
在施工区域铺设隔热材料，通常采用专用隔热板或泡沫塑料板，确保有效隔离地暖盘管与地面的热量传导，提高整体的供暖效果。
2.2 安装支撑架
根据设计方案的要求，安装地暖盘管的支撑架，保证地暖盘管能够稳固地固定在支撑架上，防止在使用过程中出现移动或脱落的情况。
2.3 连接地暖盘管和管道
将地暖盘管与管道连接起来，确保连接紧密且牢固，避免出现漏水或漏气的问题。连接管件的选择要符合相关标准和要求，以确保连接的质量。
2.4 进行压力测试
在施工完成后，对地暖盘管系统进行压力测试，确保系统的密封性和稳定性。测试过程中需要监测压力表的变化，以确保压力在正常范围内。
2.5 进行试运行和调试
在压力测试合格后，对地暖盘管系统进行试运行和调试，检查系统是否正常运行，并调整相关参数，使整个系统达到最佳的供暖效果。
三、施工质量控制
3.1 施工现场管理
对施工现场进行管理，确保工作人员遵守相关施工规范和流程，保持施工区域的整洁和安全。
3.2 施工过程监控
在施工过程中，进行监控和检查，确保施工质量符合设计要求和相关标准。及时发现和解决问题，避免施工中出现质量隐患。
PE-RT地暖盘管施工工艺
PE-RT地暖盘管施工工艺
施工程序
一、地暖设计步骤
1、地暖方案设计：
①根据建筑施工图及相关数据，计算建筑物热负茶。
②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。
③确定集配装置（分水器）的位置。
2、地暖施工设计：
①计算建筑物的有效散热负荷。
②计算建筑物的有效散热面积。
③地暖系统布置及水力计算。
④其他附属设备选择。
⑤与相关专业会签，并经审核绘制出正式施工图。
注：(1)、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供；
(2)、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控；
(3)、保温板厚度根据深化设计确定
(4)、地暖管管径可选φ20或φ16；
(5)、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。
分水器各部位名称、功能
二、工艺流程：
安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排
管-- 打压试验-- 捣砼-- 安装分配器-- 调试。
①安装准备：熟悉图纸和现场环境。
②根据图纸准备材料，包括辅材。
③铺防水膜。
④保温板铺设要平整，切割整齐，相互联接缝要紧密。
⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。
⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。
⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到
0.8-1Mpa，然后稳压，稳压时间为30分钟。压降不超过0.05Mpa，即为试压合格。
⑧带压充填砼。
⑨分水器安装要平整。排气阀要高出地面。
地暖盘管施工工艺
地面辐射供暖系统加热盘管施工工艺
一、绝热层施工：
楼板绝热层材料为挤塑聚苯乙烯泡沫塑料板，铺设平整，板间相互结合紧密，接头用塑料胶带粘接平顺，然后上铺设一层反射膜；与辐射面垂直交接处的侧面绝热层采用密度不小于20kg/㎡的挤塑聚苯乙烯泡沫塑料板，厚度为20mm，接头处采用搭接方式连接；侧面绝热层从辐射面绝热层的上边缘做到填充层的上边缘，交接部位固定牢固，侧面绝热层与辐射面绝热层连接紧密。
二、加热管道施工：
该房间地暖盘管间距为200mm，中心盘管间距为300mm，盘管弯曲圆弧顶部用管卡进行固定，弯曲半径不小于管道直径的8倍，不大于管道直径的11倍；加热盘管直线段的固定点间距为500mm，弯曲段固定点间距为200mm；加热盘管距离外墙内表面间距为100mm，距内墙内表面间距为200mm，距卫生间墙体内表面间距为100mm。
塑料卡钉（管卡）固定
侧面绝热层搭接方式连接
地暖盘管的特征描述
地暖盘管的特征描述
下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，
能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日
记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you
solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!
In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,
地暖盘管间距要求标准
地暖盘管间距要求标准
地暖盘管的间距一般有四种，分别是10公分、15公分、20公分和25公分，其中民用地暖管使用15公分和20公分两种居多。地暖盘管的形态通常是以回字形绕在地面上，每根管道通常选用直径16毫米和20毫米，在四川成都几乎都是使用16毫米。
地暖盘管的间距需要考虑采暖水在管道里的顺利流畅循环作为主要条件。一般情况下，地暖管间距宜为10-30cm，加热管距外墙内表面宜为20-30cm，距卫生间墙体内表面宜为10-15cm，靠窗的盘管间距可适当缩小。南方家庭装地暖通常铺设15cm的间距，因为南方房子保温比北方差一些，管道铺设密集一些更容易热起来。北方铺设地暖的管路间距则较宽，绝大部分都是20cm。
地暖盘管的间距设计需要根据地面装饰材料的导热系数、建筑物保温效果、地暖管材的材质及管径、房间所需热负荷等相关数据科学计算出来。在实际铺设过程中，应根据具体情况适当调整间距，以达到最佳的采暖效果。
户内地暖盘管施工方案
户内地暖盘管施工方案
1. 引言
户内地暖盘管是一种常见的采暖方式，通过将加热水或蒸汽流经铜管来实现室内加热。本文将介绍户内地暖盘管施工方案，包括施工准备、施工步骤、质量控制等内容。
2. 施工准备
在进行户内地暖盘管施工之前，需要进行一些准备工作，如下所示：
2.1 材料准备
•地暖盘管：选用质量好、耐用的铜管作为地暖盘管。
•安装配件：包括弯头、三通、接头等。
•绝热材料：用于包裹地暖盘管，减少热量损失。
•其他辅助材料：如管道固定件、密封胶等。
2.2 工具准备
•切管器：用于切割地暖盘管。
•手动弯管机：用于弯曲地暖盘管。
•清洁工具：如管道清洗器、管刷等。
•其他常用工具：如扳手、尺子、笔记本等。
2.3 安全准备
施工前需要确保安全措施已经落实，包括佩戴安全帽、防护眼镜等个人防护装备，同时需要了解建筑物的结构、管道布置等信息，以确保施工过程中的安全。
3. 施工步骤
3.1 规划布局
在进行地暖盘管施工之前，需要进行规划布局，包括确定地暖盘管的走向、布置区域等。同时还需考虑管道与其它建筑设施的距离，避免影响其它管线等。
3.2 铺设地暖盘管
首先，清理施工区域并进行地面的处理，如平整、防水等。然后按照规划布局的要求开始铺设地暖盘管，可以使用固定件将地暖盘管固定在地面上。在铺设过程中，需要保证地暖盘管的弯曲半径符合规定，避免过度拉伸导致管道损坏。
3.3 连接管道
在地暖盘管的铺设完成后，需要连接管道。首先，使用切管器将管道切割成所需的长度，并使用手动弯管机对管道进行弯曲。然后，使用接头将各段管道连接在一起，注意保证连接处的密封性。接头的选择应根据实际情况进行，如三通接头、弯头等。
地暖盘管长度计算规则
地暖盘管长度计算规则
1.确定供热面积：首先需要确定需要供热的房间或区域的总面积。这个面积可以根据房间的平面图或实地测量得到。
2.确定温度差：供热面积确定后，需要计算所需的最低供热温度差，即供热水的进水温度和回水温度之差。温度差的大小直接影响着系统的供热效果和能耗，一般地暖系统的温度差为10℃左右。
3.确定管道长度：根据供热面积和温度差，可以计算出地暖盘管的总供热量。将总供热量除以单个地暖盘管的单位供热能力，即可得到所需的盘管长度。
1.计算总供热量：总供热量的计算可以通过以下公式进行：
总供热量（KW）= 供热面积（㎡）× 供热水流量（kg/h）× 热负荷（W/㎡/℃）× 温度差（℃）
其中，热负荷可以根据房间的使用用途和所在地区的气候条件进行参考。一般情况下，住宅区域的热负荷为100-150W/㎡/℃，商业区域的热负荷为150-200W/㎡/℃。
2.计算盘管长度：地暖盘管的单位供热能力可以通过供应商提供的产品资料或实际测试得到。将总供热量除以单个地暖盘管的单位供热能力，即可得到所需的盘管长度。
3.考虑管道回路的布置和损失：地暖系统通常采用闭合回路的方式进行布置，一般要求盘管的供水管和回水管长度保持相等，以保证供热的平衡性。此外，还要考虑管道的损失，通常需要在所需的盘管长度上适当增加一定的长度。
4.考虑集中供热和分散供热：在实际应用中，地暖系统可以采用集中
供热（全房间一起供热）或分散供热（分区域供热）的方式。在分散供热
的情况下，需要根据不同区域的面积和温度差计算出每个区域所需的盘管
长度。
地暖盘管施工工艺
地面辐射供暖系统加热盘管施工工艺
一、绝热层施工：
楼板绝热层材料为挤塑聚苯乙烯泡沫塑料板，铺设平整，板间相互结合紧密，接头用塑料胶带粘接平顺，然后上铺设一层反射膜；与辐射面垂直交接处的侧面绝热层采用密度不小于20kg/〃的挤塑聚苯乙烯泡沫塑料板，厚度为20mm，接头处采用搭接方式连接；侧面绝热层从辐射面绝热层的上边缘做到填充层的上边缘，交接部位固定牢固，侧面绝热层与辐射面绝热层连接紧密。
二、加热管道施工：
该房间地暖盘管间距为200mm，中心盘管间距为300mm，盘管弯曲圆弧顶部用管卡进行固定，弯曲半径不小于管道直径的8倍，不大于管道直径的11倍；加热盘管直线段的固定点间距为500mm，弯曲段固定点间距为200mm；加热盘管距离外墙内表面间距为100mm，距内墙内表面间距为200mm，距卫生间墙体内表面间距为100mm。
加热盘管
塑料卡钉（管卡）固定
20
侧面绝热层搭接方式连接
盘地暖技巧与手法
盘地暖技巧与手法
以盘地暖技巧与手法为题，我们将从以下几个方面探讨盘地暖的安装、使用和维护技巧。
一、盘地暖的安装技巧
1. 准备工作：在安装盘地暖之前，首先需要进行规划和设计，确定地暖的布置方式、管道的走向和连接方式等。同时，还需要检查地面的平整度和是否有漏水等问题，确保安装前的准备工作充分。
2. 地暖管道的敷设：地暖管道的敷设需要注意管道的间距和深度，一般来说，管道间距应根据具体情况确定，一般在15-20厘米左右，管道深度应保持在5-7厘米之间。此外，还要注意管道的连接方式和固定方式，确保管道牢固可靠。
3. 管道系统的连接：地暖系统的管道连接是关键步骤之一，需要确保管道连接牢固，不漏水。一般来说，可以使用专用的管道连接件，如管道接头、弯头等。在连接管道时，需要先将管道切割整齐，去除毛刺，然后使用专用工具将管道连接件安装牢固。
二、盘地暖的使用技巧
1. 温度控制：盘地暖系统一般配有温度控制器，可以根据需要调节室内的温度。在使用过程中，可以根据实际情况选择合适的温度，避免过高或过低的温度对身体造成不适。
2. 使用时间控制：为了节约能源和提高使用效果，可以根据实际需要设置地暖的使用时间，比如在夜间睡觉时关闭地暖，白天起床后再打开。
3. 室内空气流通：由于地暖系统一般安装在地面下，使用时需要确保室内空气的流通，避免空气污浊。可以定期开窗通风，或者使用空气净化器等设备改善室内空气质量。
三、盘地暖的维护技巧
1. 定期清洁：地暖系统的管道和散热器等部件容易积累灰尘和污垢，影响热效果和使用寿命。因此，需要定期清洁地暖系统，可以使用吸尘器或者专用的地暖清洁工具进行清理。
在铺设地暖盘管时应注意一下几点
在铺设地暖盘管时应注意一下几点：
（1）施工的环境温度不宜低于5℃；在低于0℃的环境下施工时，现场应采取升温措施。
（2）地面辐射供暖工程施工过程中，严禁人员踩踏加热管。
（3）施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管的表面。
（4）加热盘管在钢丝网上面敷设，管长根据各回路长度定尺，一个回路尽可能用一盘整管。地面下敷设的盘管埋地部分不应有接头。
（5）加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，同一通路的加热管应保持水平，确保管顶平整度为±5mm。管间距的安装误差不应大于10mm。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚，并应检查加热管外观质量，管内部不得有杂质。加热管安装间断或完毕时，敞口处应随时封堵。
（6）加热管应用扎带和卡钉固定牢固，严禁有翘起部分
（7）加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料管的弯曲半径不小于6倍管外径。
（8）加热管切割，应采用专用工具，切口应平整，断口面应垂直管轴线。严禁用电、气焊、手工锯等工具分割加热管。
（9）加热管弯头两端宜设固定卡；加热管固定点的间距，直线段固定点间距宜为0.5-0.7m，弯曲管段固定点间距宜为0.2-0.3m。
（10）在过门口、伸缩缝、沉降缝时，应加装套管，套管长度≥200mm。套管比盘管大两号，内填保温边角余料。
（11）在分水器、集水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应采取设置柔性套管（一般采用聚氯乙烯或高密度聚乙烯波纹套管）等措施。为防止地面龟裂，管道密集处应采用0.5—1.0cm 豆石混凝土浇筑，确保浇筑密实。
