门型架施工方案
门式架施工方案
门式架施工方案
第1篇
门式架施工方案
一、项目背景
随着我国城市化进程的加快，建筑工程施工的安全、效率和质量日益受到重视。门式架作为一种常用的施工设备，具有结构稳定、承载能力强、安装拆卸方便等优点，在建筑施工现场得到广泛应用。为确保施工安全、提高施工质量、缩短施工周期，特制定本门式架施工方案。
二、编制依据
1. 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2010）；
2. 《建筑工程安全生产管理与技术使用手册》；
3. 施工现场实际情况；
4. 国家及地方相关法律法规。
三、施工计划
1. 工程概况：本工程为某城市综合体项目，包括住宅、商业、办公等多种功能，总建筑面积约XX平方米。
2. 施工内容：门式架的安装、使用、拆除及维护。
3. 施工地点：本项目施工现场。
4. 施工时间：自XX年XX月XX日至XX年XX月XX日。
四、施工技术方案
1. 门式架选型：根据工程实际需求，选用符合国家标准的门式架，其结构应具
有足够的强度、刚度和稳定性。
2. 门式架布置：门式架布置应满足施工需求，同时充分考虑施工现场的实际情况，确保安全、合理、经济。
3. 基础处理：门式架基础应进行硬化处理，确保基础承载力满足门式架使用要求。
4. 架体搭设：严格按照施工方案和操作规程进行，确保架体搭设质量。
5. 架体防护：设置符合国家标准的安全防护设施，包括密目式安全网、踢脚板、防护栏杆等。
6. 架体拆除：架体拆除应遵循先搭后拆、后搭先拆的原则，确保施工安全。
五、施工安全措施
1. 施工人员要求：从事门式架施工的作业人员应具备相应的专业技能，并持有有效的特种作业操作资格证书。
门型架施工方案
门型架施工方案
1. 引言
门型架是一种常见的建筑结构，用于支撑门扇和门框，并起到固定和美化门的作用。本文档将介绍门型架的施工方案，包括材料准备、施工步骤和注意事项。
2. 材料准备
在进行门型架施工之前，需要准备以下材料和工具：
•木材：常见的木材有松木、榉木等，选择适合门型架的木材，并确保其质量和尺寸符合要求。
•软木锤：用于安装和调整门框和门扇。
•手锯：用于裁剪木材。
•打孔工具：用于打孔以固定门框。
3. 施工步骤
下面是门型架的施工步骤：
第一步：测量和准备
首先，使用测量工具测量门洞尺寸。根据测量结果确定所需的木材尺寸，并将其裁剪成合适的长度。
第二步：安装门框
将门框的上部、两侧和下部连接在一起，确保门框的垂直和水平方向都正确。使用软木锤轻轻敲打门框，使其与墙体紧密连接。
第三步：安装门扇
将门扇的上部、两侧和下部连接在一起，确保门扇的垂直和水平方向都正确。使用软木锤轻轻敲打门扇，使其与门框紧密连接。
第四步：固定门框
使用打孔工具在门框上打孔，然后使用螺丝钉将门框固定在墙体上。确保门框与墙体之间没有空隙，并且固定牢固。
第五步：涂饰和装饰
如果需要，可以在完成基本施工之后对门型架进行涂饰和装饰，以增强门的美观效果。
4. 注意事项
在进行门型架施工时，需要注意以下事项：
•安全第一：在施工过程中使用安全装备，如手套和护目镜。
•垂直和水平校准：必须确保门框和门扇的安装位置垂直和水平，以确保门的正常使用。
•确保牢固：门框和门扇的连接必须牢固，以免在使用过程中出现松动或倾斜。
•选取适当材料：选择质量好、耐用性强的木材，以确保门型架的质量和使用寿命。
门型脚手架技术要求及检查标准
门型脚手架技术要求及检查标准
门型脚手架也称门式钢管脚手架，门型架使用首先组成基本单元，其主要部件包括门型框架、交叉支撑和水平梁架等，门架立杆的竖直方向采用连接棒和锁臂接高，纵向使用交叉支撑连接门架立杆，在架顶水平面使用挂扣式脚手板或水平梁架。这些基本组合单元相互连接，逐层叠高，左右伸展，再设置水平加固件、剪刀撑及连墙杆等，便构成整体门型脚手架。
一、施工方案
1.门架的选型应根据建筑物的形状、高度和作业条件确定，并绘制搭设构造及节点详图。
2.脚手架搭设高度一般限定在45m以下。高度在20m以下，可同时四层作业；高度在35m以下可同时三层作业；高度在45m以下可同时两层作业。当降低施工荷载并缩小连墙杆的间距后，脚手架搭设高度可增至到60m。
3.当脚手架搭设高度超过60m时，应进行设计计算，采用分段搭设方法进行。其设计计算应经上级技术部门和总工审批。
二、架体基础
1.立杆基础应平整夯实。
（1）搭设高度在25m以下时，原土夯实，其上垫5cm厚木板。
（2）搭设高度在25m-45m时原土夯实，其上铺15cm厚道渣夯实，再铺木板或槽钢。
(3)搭设高度超过45m时，应对基础进行设计计算确定。
2.底步门架下端纵横设置扫地杆。
三、架体稳定
1.门架的内外侧均应设交叉支撑，其尺寸应与门架间距相匹配，并与门架立杆锁牢。
（1）连墙件的设置：架高45m以下时垂直≤6m每两层设一处，水平≤8m；架高45-60m时，垂直≤4m（每层设一处），水平≤6m，并符合规范规定；
（2）水平架的设置要求：架高45m以下时，每两步门架设置一道；架高45-60m 时，水平架应每步门架设置一道。（当采用挂扣式脚手板时，可不设置水平架）。
移动门字架施工方案
移动门字架施工方案
一、工程概况与目标
本次施工工程涉及移动门字架的安装与施工，主要目标是在确保安全、稳定、高效的基础上，完成门字架的安装工作，以达到设计要求的使用功能。
二、施工准备与条件
对施工现场进行详细勘查，确保场地平整，无障碍物，满足施工条件。施工前，组织相关技术人员进行图纸会审，确保对门字架的设计、结构、尺寸等有全面了解。准备必要的施工工具和设备，如吊装设备、电焊机、测量工具等。确保施工所需的材料和配件齐全，质量符合设计要求。
三、门字架选型与设计
根据工程需求和现场实际情况，选择合适的门字架型号和规格。门字架设计应满足结构安全、使用功能、经济合理等要求，并进行必要的计算和分析。
四、基础施工与加固
根据设计要求，进行基础施工，确保基础平整、坚实，满足门字架的安装要求。对基础进行必要的加固处理，如设置钢筋、浇筑混凝土等，以提高基础的承载能力。
五、门字架安装步骤
在基础上按照设计要求进行定位，标定门字架的安装位置。使用吊装设备将门字架吊装至指定位置，并进行临时固定。对门字架进行
精确调整，确保门字架的尺寸、角度、水平度等符合设计要求。进行门字架的固定和连接，确保门字架的稳定性和整体性。
六、安全防护措施
施工现场应设置明显的安全警示标志，提醒人员注意安全。施工过程中，应配备专职安全员进行现场监督，确保施工安全。对施工人员进行必要的安全培训和教育，提高安全意识。施工现场应设置防火、防电击等安全设施，确保施工安全。
七、质量控制与检验
施工过程中，应严格按照施工图纸和规范进行施工，确保施工质量。对施工过程中的关键部位和关键工序进行质量检查和控制，确保施工质量符合要求。施工完成后，应进行整体质量检查和验收，确保门字架的安装质量和使用功能。
门式脚手架施工搭设方案
门式脚手架搭设施工方案
一、搭设前准备工作
1. 编制移动门架工程专项施工方案,要求及计算内容同扣件式脚手架。
2。移动门架搭设前,工程技术负责人应按《建筑施工门式脚手架安全技术规范》（JGJ—128-2010）和施工方案的要求向架设和使用人员作技术交底。
3。对门架配件、加固件进行检查验收，禁止使用不合格的构配件。4。对移动门架的搭设场地、使用推动轨迹进行清理、平整、夯实、硬化。
二、搭设技术要求
(一）地基处理
1. 为保证地基具有足够的承载能力,门型架基础施工应满足JGJ128-2010规定和施工方案的要求；当移动门架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板或垫块，并对楼面或挑台等结构进行受力验算。
2. 门架搭设及运行轨迹等作业面的地基必须经过夯实,地表必须浇筑硬化地面，地面平坦.
（二）门式脚手架搭设程序
1. 门架的组装:应自左端延伸向右端,自下而上按步架设,并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避
免结合处错位，难于连接。
2。门架搭设的顺序：
弹门架立杆准线→安放底座→自一端起立门架并随即装交叉支撑→安装水平架（或脚手板）→安装水平加固杆→照上述步骤，逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。
3.门架的搭设必须配合施工监督,一次搭设自由高度小于6m，以保证门架稳定.
4.门架间距为纵向排列的两列门架之间的距离,其值为1。2m. (三）架设门架及配件安装注意事项
1. 交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。
2. 不同产品的门架与配件不得混合使用于同一脚手架。

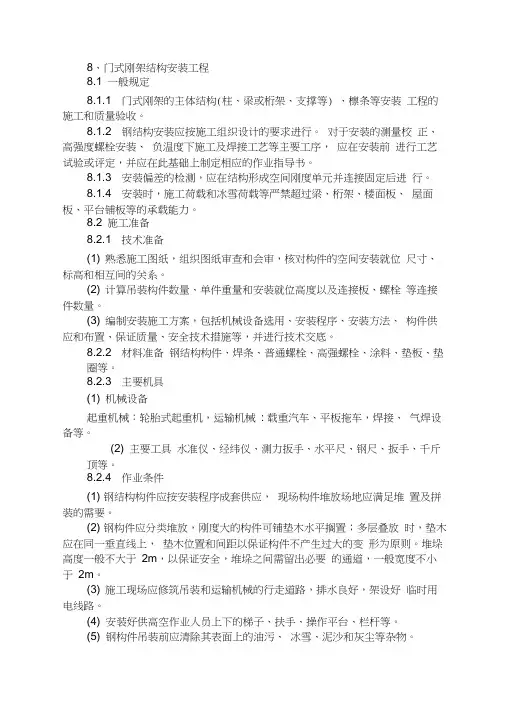

(完整版)门式钢架施工方案
8、门式刚架结构安装工程
8.1 一般规定
8.1.1 门式刚架的主体结构(柱、梁或桁架、支撑等) 、檩条等安装工程的施工和质量验收。
8.1.2 钢结构安装应按施工组织设计的要求进行。对于安装的测量校正、高强度螺栓安装、负温度下施工及焊接工艺等主要工序，应在安装前进行工艺试验或评定，并应在此基础上制定相应的作业指导书。
8.1.3 安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。
8.1.4 安装时，施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。
8.2 施工准备
8.2.1 技术准备
(1) 熟悉施工图纸，组织图纸审查和会审，核对构件的空间安装就位尺寸、标高和相互间的关系。
(2) 计算吊装构件数量、单件重量和安装就位高度以及连接板、螺栓等连接件数量。
(3) 编制安装施工方案，包括机械设备选用、安装程序、安装方法、构件供应和布置、保证质量、安全技术措施等，并进行技术交底。
8.2.2 材料准备钢结构构件、焊条、普通螺栓、高强螺栓、涂料、垫板、垫
圈等。
8.2.3 主要机具
(1) 机械设备
起重机械：轮胎式起重机，运输机械: 载重汽车、平板拖车，焊接、气焊设备等。
(2) 主要工具水准仪、经纬仪、测力扳手、水平尺、钢尺、扳手、千斤
顶等。
8.2.4 作业条件
(1) 钢结构构件应按安装程序成套供应，现场构件堆放场地应满足堆置及拼装的需要。
(2) 钢构件应分类堆放，刚度大的构件可铺垫木水平搁置；多层叠放时，垫木应在同一垂直线上，垫木位置和间距以保证构件不产生过大的变形为原则。堆垛高度一般不大于2m，以保证安全，堆垛之间需留出必要的通道，一般宽度不小于2m。
门式钢架结构安装施工方案
一、工程概况
本工程为XX项目，位于XX地区，建筑占地面积XX平方米，建筑层数为XX层，采用轻型门式钢架结构。工程主体结构采用Q345B低合金高强度结构钢，屋面采用轻型屋盖，外墙采用轻型外墙。为确保工程质量和施工安全，特制定本施工方案。
二、施工准备
1. 施工人员：组织专业施工队伍，对施工人员进行技术培训和安全教育，确保施
工人员具备相应的技能和素质。
2. 施工材料：确保所有材料符合国家相关标准，并进行检验，包括钢材、连接件、涂料等。
3. 施工设备：准备足够的起重设备、电动工具、测量仪器等，确保施工顺利进行。
4. 施工图纸：仔细审阅施工图纸，了解工程结构、尺寸、材料等要求，确保施工
方案的准确性。
三、施工步骤
1. 基础施工：按照设计要求进行基础施工，确保地基承载力满足要求。
2. 钢架制作：根据施工图纸，在工厂内进行钢架制作，确保钢架尺寸、形状、焊
接质量等符合要求。
3. 钢架运输：将制作完成的钢架运输至施工现场，注意保护钢架，避免损坏。
4. 钢架安装：
（1）定位：根据施工图纸，在基础位置放置定位线，确保钢架安装位置的准确性。
（2）吊装：采用起重设备将钢架吊装至指定位置，注意保持钢架平衡，防止倾倒。
（3）连接：按照设计要求，将钢架与基础、钢架与钢架之间的连接件焊接牢固，
确保连接强度。
（4）调整：在钢架安装过程中，及时调整钢架位置，确保钢架垂直、水平，符合
设计要求。
5. 屋面施工：
（1）屋面防水：按照设计要求，对屋面进行防水处理，确保屋面防水效果。
（2）屋面板安装：将屋面板吊装至指定位置，按照要求进行固定。
门式脚手架及吊篮施工要求和方案
1 门式脚手架及吊篮施工要求和方案
1.1门式架体
本工程多层建筑外檐立面粉刷主要采用装修用门式脚手架。门型脚手架，也称门式钢管脚手架，属组合式脚手架，该脚手架是以门架，交叉支撑，挂扣式脚手板等组成的基本结构，再以水平加固杆，剪刀撑，扫地杆加固，并采用连墙件与建筑结构拉结的定型化钢管脚手架。
外檐封闭脚手架
内檐粉刷用脚手架
1.1.1门式钢管脚手架特点
门式钢管脚手架施工速度快，拆装方便，但整体性能和刚度较差。施工中应按要求沿架体四周连续设置水平加固杆，水平杆应在架体的外侧，沿架体四周连续设置，并做到交圈闭合。
为保证架体的稳定，门型脚手架应参照外脚手架的拉结做法，做好架体与建筑结构的拉结。
1.1.2构造要求
1、门型钢管脚手架属工具式定型化产品，应能配套使用，在不同的组合情况下，均应保证连续，方便，可靠，且应具有良好的互换性。
2、不同型号的门架与配件不准混合使用。
3、配件应与门架配套，并应与门架连接可靠。
4、门架的两侧应设交叉支撑，并应与门架立杆上的锁销锁牢。
5、上下榀门架的组装必须设置连接棒，连接棒与门架立杆的配合间隙不大于2mm。
6、门式脚手架作业层应连续满铺与门架配套的挂扣式脚手板，并应有防止脚手板松动或脱落的措施。
7、底部门架立杆下端宜设置固定底座或可调底座。
8、可调底座和可调托座的调节螺杆直径不应小于35mm其伸出长度不应大于200mm。
1.1.3加固杆
为确保架体、整体稳定性，应在门架两侧的立杆上设置纵向水平的加固杆，并应采用扣件与门架立杆锁牢，其做法应符合下列要求。
1、架体顶层和连墙件设置层必须设水平加固杆。
门型脚手架施工方案
门型脚手架施工方案
1. 简介
门型脚手架是一种常用于建筑施工的脚手架类型，主要用于搭设门洞、窗户和
梁的支撑平台。本文档将介绍门型脚手架的施工方案，包括施工准备、脚手架搭设、安全注意事项等内容。
2. 施工准备
在进行门型脚手架的施工之前，需要进行以下准备工作：
2.1. 施工方案设计
根据实际施工需要和施工图纸，设计门型脚手架的具体构造和尺寸。
2.2. 材料准备
采购所需的脚手架材料，包括门型脚手架构件、连接件、脚手架板等。
2.3. 设备准备
准备好所需的施工辅助设备，如升降机、吊篮等。
2.4. 工人培训
对施工人员进行相应的安全培训，确保他们具备正确的操作技能和安全意识。
2.5. 工地准备
清理施工现场，确保施工区域没有杂物和障碍物，并确保施工现场的安全。
3. 脚手架搭设
门型脚手架的搭设需要按照以下步骤进行：
3.1. 搭设基础台座
首先，在施工现场确定基础台座的位置和尺寸，然后按照设计要求搭设基础台座。
3.2. 竖杆搭设
根据设计要求，将竖杆按照一定的间距和高度搭设在基础台座上，并确保竖杆的垂直度。
3.3. 横杆和纵杆安装
在竖杆之间安装横杆和纵杆，连接各个竖杆，并确保连接牢固。
3.4. 构造件安装
按照设计要求，将门型脚手架的构造件安装到横杆和纵杆上，形成支撑平台。
3.5. 安全设施安装
在脚手架的适当位置安装安全设施，如安全网、防护栏杆等。
4. 安全注意事项
在门型脚手架的施工过程中，需要注意以下安全事项：
•在脚手架搭设之前，检查所有脚手架材料的质量和完整性，确保安全可靠。
•搭设脚手架时，确保所有连接件的连接牢固，避免出现脱落或松动的情况。
门式脚手架施工方案
门式脚手架施工方案
门式脚手架是一种常见的建筑施工辅助设备，其结构稳定、安全可靠，适用于高层建筑的搭建和维修。下面给出一种门式脚手架的施工方案。
首先，施工人员需对施工现场进行清理和平整，确保施工平台的稳定和无障碍物。然后，根据工程要求和设计方案，在搭设脚手架的地面上标出脚手架的轮廓线，确定脚手架的位置和高度。
接下来，确定脚手架的支撑结构。门式脚手架的支撑结构通常由铁管和钢板组成，需要根据施工现场的条件和要求进行设计和加固。施工人员需对铁管和钢板进行检查，确保其完好无损和符合安全标准。
然后，开始搭设脚手架的主体结构。首先，根据脚手架的宽度和长度，在地面上安装或固定脚手架的立柱。立柱间的距离需符合设计要求，一般为2-3米。然后，在立柱之间安装横梁，将横梁与立柱连接并加固。横梁的数量和间距需根据施工需要进行调整。最后，安装脚手架的钢板，形成整个脚手架的工作平台。
接下来，施工人员需进行脚手架的检查和试验。他们应检查脚手架的结构是否牢固，支撑结构是否稳定，脚手架的安全装置是否齐全。然后，对脚手架进行静载试验，以确保其能够承受施工过程中的荷载和风荷载等外力。
最后，脚手架搭设完成后，施工人员需对脚手架进行日常检查和维护。他们应定期检查脚手架的结构和连接件是否有松动或破损，钢板是否有变形或损坏等情况，及时进行修复和更换。
总之，门式脚手架的施工方案主要包括现场准备、支撑结构的确定、主体结构的搭设、检查和试验以及日常检查和维护等环节。施工人员需按照设计方案和安全标准进行施工，确保脚手架的稳定和安全，为工程的顺利进行提供支持。
门式钢架钢结构施工技术方案范文
门式钢架钢结构施工技术方案
随着现代建筑业的不断发展，钢结构已成为建筑业的重要组成部分。门式钢架钢结构常用于工业厂房、仓库等建筑的建设。钢结构具有轻质、耐久、安装方便等优势，在施工过程中也有其特殊性。本文将介绍门式钢架钢结构的施工技术方案，以及在具体施工过程中的注意事项。
工期安排
门式钢架钢结构的安装通常需要在基础和砌体等施工完成后开始。在安装过程中，应该按照以下步骤进行：
1.进行场地准备工作。
2.完成工厂制作和加工，即预制件的制造。
3.进行现场部分的制作、加工和预装。
4.安装预制件和预装部分，并对其进行校正。
5.进行现场拼装和安装连接，以及进行防腐、保温等
处理。
在施工前，应该制定详细的施工计划，并根据实际需要进行调整。钢结构建筑的施工周期较短，一般不超过6个月，但也有可能受制于现场环境和材料供应等因素而进行延期。
安全措施
钢结构施工过程中，工作人员需要注意安全问题。具体措施如下：
1.安全带。在高空作业时，应将安全带系牢，并随时
检查是否固定可靠。
2.安全网。在开口模板上有大型门洞或窗洞时，应在
施工现场张贴安全网，确保安全。
3.天气预报。在做大棚、钢架等施工时，应关注天气
预报。如果有暴风雨或其它恶劣气象，应当及时停工。
4.红外线测量。在钢结构预制件制作时，应使用红外
线测量仪器测定钢结构的确切尺寸，以确保其精度。而制
作完成后，也应该再次测量。
工艺要求
门式钢架钢结构的具体施工工艺如下：
1.现场清理。人员、车辆等全部离开施工现场，确保
安全。
2.钢架段配套。按照钢架段与基础清理的工作流水线
配套，为钢架段提供正确、安全、快速的安装条件。
门式脚手架专项施工方案：脚手架满堂、建设高效
门式脚手架专项施工方案：脚手架满堂、建设高效
在现代建筑领域，门式满堂脚手架作为一种重要的施工工具，其应用日益广泛。为了确保施工的安全性和高效性，制定一套科学合理的门式脚手架专项施工方案显得尤为关键。
首先，在施工前期，需进行详尽的现场勘察与测量，以确保门式满堂脚手架的布置符合具体工程要求。施工现场的地形地貌、土壤承载力等因素都将直接影响到脚手架的搭设效果。在此基础上，科学合理地选择脚手架的型号和规格，以适应不同施工环境的需求。
其次，脚手架的搭设过程至关重要。在进行搭设前，需要对施工区域进行有效的封锁与标识，确保人员和设备的安全。在搭设过程中，应遵循严格的施工流程，合理配置人力资源，提高施工效率。采用高强度、轻型的脚手架材料，能够有效降低劳动强度，提高工作效率。
值得一提的是，在脚手架的使用过程中，要时刻保持施工现场的整洁有序。定期对脚手架进行检查和维护，确保其结构稳固，不存在任何安全隐患。此外，根据不同的施工阶段，灵活调整脚手架的高度和形式，以满足不同工序的施工需求。
在施工结束后，对门式满堂脚手架进行及时拆除，彻底清理施工现场，
以确保整个施工过程的顺利进行。同时，对脚手架的材料进行分类、整理和妥善保管，为下一次使用做好准备。
综上所述，门式脚手架专项施工方案的制定与实施是保障施工质量和安全的重要环节。通过科学规划、合理搭设和精心管理，不仅可以提高施工效率，降低施工成本，更能有效防范潜在的安全风险。在建筑事业的推动下，我们将门式满堂脚手架的应用推向一个新的高度，为城市建设贡献我们的智慧和力量。
门式脚手架专项施工方案
门式脚手架专项施工方案
钢管脚手架的主要材料为Q235B钢管，其直径为48mm，壁厚为3.5mm。连接件采用铸铁件，且连接螺栓为8.8级高强
度螺栓。脚手架的搭设高度为30m，每层高度为2.5m，每层
承重为250kg/m²。脚手架的搭设按照搭设图纸要求进行，且
每层都设置水平杆和斜杆，以保证脚手架的稳定和安全。
第五节脚手架的搭设和拆除
脚手架的搭设和拆除由专业的脚手架搭设队进行，且必须按照搭设图纸和安全技术规范进行操作。在搭设过程中，应严格控制脚手架的垂直度和水平度，且必须定期进行检查和维护。在拆除脚手架时，必须按照安全规范进行操作，且在拆除前必须清理脚手架上的杂物和工具。
第六节安全措施
为保证脚手架搭设过程中的安全性，必须采取以下措施：
1、设置安全防护网，且安全防护网应与脚手架的结构相连，以防止工人从高处坠落。
2、设置安全通道和安全门，以保证工人的安全进出。
3、在脚手架上设置警示标识，以提醒工人注意安全。
4、在脚手架上设置灭火器和应急照明设备，以应对突发
情况。
5、在搭设脚手架前，必须进行安全教育和培训，以提高
工人的安全意识和技能。
本工程的门式钢管脚手架搭设方案经过严格的审批和审核，符合相关标准和要求。在施工过程中，必须严格按照方案进行操作，并采取必要的安全措施，以保证工人的安全和工程的质量。
1、门架采用MF1219，应符合现行行业标准《门式钢管
脚手架》（76）的规定，包括门架及其配件的规格、性能和质量，并需具备出厂合格证明书和产品标志。
2、门架及配件的维修保养或报废，应根据质量分为A、
B、C、D四类。其中，A类门架外观有轻微变形、损伤和锈蚀，不影响正常使用和安全承载，可以通过清除表面污物、除锈和重新油漆等经常性保养工作来使用。B类门架外观有一定
门式脚手架施工搭设方案
门式脚手架搭设施工方案
一、搭设前准备工作
1. 编制移动门架工程专项施工方案，要求及计算内容同扣件式脚手架。
2. 移动门架搭设前，工程技术负责人应按《建筑施工门式脚手架安
全技术规范》（JGJ-128-2010）和施工方案的要求向架设和使用人员作技术交底。
3. 对门架配件、加固件进行检查验收，禁止使用不合格的构配件。
4. 对移动门架的搭设场地、使用推动轨迹进行清理、平整、夯实、硬化。
二、搭设技术要求
（一）地基处理
1. 为保证地基具有足够的承载能力，门型架基础施工应满足JGJ128-2010规定和施工方案的要求；当移动门架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板或垫块，并对楼面或挑台等结构进行受力验算。
2. 门架搭设及运行轨迹等作业面的地基必须经过夯实，地表必须浇筑硬化地面，地面平坦。
（二）门式脚手架搭设程序
1. 门架的组装：应自左端延伸向右端,自下而上按步架设,并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避
免结合处错位,难于连接。
2. 门架搭设的顺序：
弹门架立杆准线→安放底座→自一端起立门架并随即装交叉支撑→安装水平架（或脚手板）→安装水平加固杆→照上述步骤，逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。
3.门架的搭设必须配合施工监督，一次搭设自由高度小于6m，以保证门架稳定。
4.门架间距为纵向排列的两列门架之间的距离，其值为1.2m。（三）架设门架及配件安装注意事项
1. 交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。
2. 不同产品的门架与配件不得混合使用于同一脚手架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、编制依据 (2)
二、工程概况 (2)
三、施工准备 (2)
脚手架搭设技术准备 (2)
脚手架搭设材料准备 (3)
四、脚手架受力稳定性计算 (3)
五、施工方法 (8)
脚手架搭设操作程序 (8)
门式脚手架及配件安装注意事项 (9)
水平加固杆、剪刀撑的安装 (9)
门式脚手架拆除 (10)
六、脚手架搭设质量验收要求 (10)
材料验收要求 (10)
施工技术要求 (11)
质量验收要求 (11)
七、安全注意事项 (12)
八、附现场搭设示意图 (15)
北京万达广场幕墙工程
门式脚手架搭设方案
一、编制依据：
《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2000
《北京市建筑施工安全防护基本标准》（91）京建施字第124号。《建筑施工高处作业安全技术规范》
《建筑施工手册》第三版。
其他现行相关的国家、地方、行业标准和规范
二、工程概况：
北京万达广场二期工程首层、二层为框架幕墙，其中柱廊石材装饰柱的施工总高度为9.108米；吊顶石材幕墙的施工总高度为9.85米；柱廊内侧钢框架玻璃幕墙施工总高度为9.108米。本工程采用门式钢管脚手架施工，柱廊石材装饰柱龙骨施工的脚手架搭设高度为8米，面材施工的脚手架搭设高度为12米；吊顶石材幕墙龙骨施工的脚手架搭设高度为10米，面材施工的脚手架搭设高度为8米；柱廊内侧玻璃幕墙施工脚手架搭设高度为8米。
三、施工准备：
1、门式脚手架搭设技术准备：
（1）所有架子工必须具备《北京市特种作业操作证》或《北京市特种作业临时操作证》、《北京市安全资格上岗证》。
（2）脚手架施工前，架子工长必须熟悉脚手架搭设施工方
案，并结合方案进行现场实际考察，做到心中有数，要对所有得脚手架施工人员进行施工技术交底和安全交底。
（3）脚手架施工前，需把妨碍脚手架搭设的材料、垃圾等清除干净。
（4）脚手架搭设前，需依据建筑物形状放线，并根据放线的结果，结合脚手架施工方案和脚手架搭设的具体操作规范要
求，在图纸上预排脚手架。
2、脚手架搭设材料准备：
（1）门式脚手架：
本工程采用立杆、横杆外径均为42mm、壁厚2.5mm的门式脚手架，其材质在保证可焊性的条件下应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235A钢的规定；同时门式脚手架每榀应平直，两端面应平整，不得有斜口、毛口，严禁使用有硬伤（硬弯、砸扁等）及严重腐蚀的钢管。
（2）脚手板：
脚手板采用3mm厚的钢板压制而成的一级钢制脚手版，厚度为50mm，宽度为500mm，长度为2mm，自重不超过0.184KN，且表面具有防滑、防积水构造。
四、脚手架受力稳定性计算
按照本工程的实际情况，采用门式钢管脚手架施工，具体搭设高度为：柱廊石材装饰柱龙骨施工的脚手架搭设高度为8米，面材施工的脚手架搭设高度为12米；吊顶石材幕墙龙骨施工的脚手架搭设高度为
10米，面材施工的脚手架搭设高度为8米；柱廊内侧玻璃幕墙施工脚手架搭设高度为8米，门架规格为MF1219。
与扣件钢管脚手架不同，门式钢管脚手架的主要破坏形式是在抗弯刚度弱的门架平面外外多波鼓曲失稳破坏，如图，它的受力特点
门式脚手架的破坏形式
是在施工荷载作用下，施工层的门架杆件平面内受局部弯矩作用。尽管如此，由于在脚手架的全部荷载中，施工荷载所占比重并不大，如在45m高的脚手架中，施工荷载约占20％～30％，在60m高的脚手架中，施工荷载仅占18％～24％，就是施工荷载在非操作层也是靠门架立杆轴心受压传递的。因此，门式脚手架主要是靠立杆轴心受压传递的。，风荷载作用时，将在门架平面内方向产生弯矩，这也是靠门架的立杆轴心力组成力偶矩来抵抗。总之，门式脚手架主要受轴压力，虽有弯矩作用，但产生但附加应力不大。
根据上述分析，将门式脚手架简化为轴心受压构件计算；另外上述但弯矩予以忽略对脚手架安全是不利对，因此，我们在调整系数中考
虑这一因素，以保证安全。
由于搭设门式脚手架的高度最高为12m，因此我们设搭设高度为12m进行验算脚手架的稳定性。
根据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000），脚手架的稳定性应按下列公式计算：
N≤N d
式中N——作用于一榀门架的轴向力设计值。
N d——一榀门架的稳定承载力设计值。
1、作用于一榀门架的轴向力设计值，应按下列公式计
算：
不组合风载时N＝1.2（N Gk1+N Gk2）H+1.4∑N Qik
式中N Gk1——每米高度脚手架构配件自重产生的轴向力标准值；
N Gk2——每米高度脚手架构附件重产生的轴向力标准值；
∑N Qik——各施工层施工荷载作用于一榀门架的轴向力标准值总和；H——以米为单位的脚手架高度值；
1.2、1.4——永久荷载与可变荷载的荷载分项系数；
组合风载时N＝1.2（N Gk1+N Gk2）H+0.85*1.4（∑N Qik+2M k/b）
M k＝q k H12/10
式中M k——风荷载产生的弯矩标准值；
q k——风线荷载标准值；
H1——连墙件的竖向间距；
0.85——荷载效应组合系数。
2、一榀门架的稳定承载力设计值应按下列公式计算
N d＝∫﹒A﹒f
i＝（I/A1）1/2
I＝I0+I1h1/h0
式中∫——门架立杆的稳定系数
K——门架立杆换算截面回转半径；
I——门架立杆换算截面惯性矩；
h0——门架高度；
I0、A1——分别为门架立杆的毛截面惯性矩与毛截面积；
h1、I1——分别为门架加强杆的高度与毛截面惯矩积；
A——一榀门架立杆的毛截面积，A＝2A1；
F——门架钢材的强度设计值，对Q235钢采用205N/mm2。
3、施工荷载产生对轴向力N Qik计算
N Qik＝Q Qik bl＝Q Qik×1.22×1.83
式中Q Qik为第i操作层上第施工荷载标准值。
根据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000），每米高脚手架自重N Gk1＝0.276kN/m，加固杆、附件产生对轴向力N Gk2＝0.081kN/m。
搭设高度为12m，其中一榀门架规格宽b=1.22m,门架高h0＝1.93m，部矩为1.95m，跨距为l＝1.83m。施工荷载考虑两个操作层同时作业，取∑Q Qik＝5.0kN/㎡，风荷载第基本风压为0.55kN/㎡。
