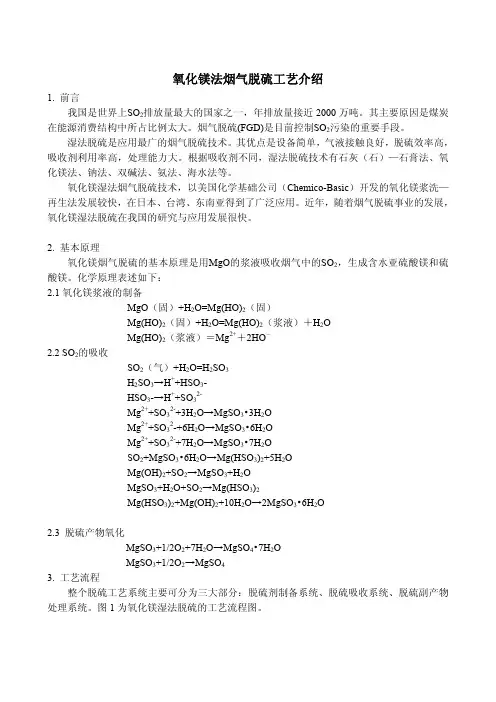

氧化镁法烟气脱硫工艺介绍

氧化镁法烟气脱硫工艺介绍1. 前言我国是世界上SO2排放量最大的国家之一，年排放量接近2000万吨。

其主要原因是煤炭在能源消费结构中所占比例太大。

烟气脱硫(FGD)是目前控制SO2污染的重要手段。

湿法脱硫是应用最广的烟气脱硫技术。

其优点是设备简单，气液接触良好，脱硫效率高，吸收剂利用率高，处理能力大。

根据吸收剂不同，湿法脱硫技术有石灰（石）—石膏法、氧化镁法、钠法、双碱法、氨法、海水法等。

氧化镁湿法烟气脱硫技术，以美国化学基础公司（Chemico-Basic）开发的氧化镁浆洗—再生法发展较快，在日本、台湾、东南亚得到了广泛应用。

近年，随着烟气脱硫事业的发展，氧化镁湿法脱硫在我国的研究与应用发展很快。

2. 基本原理氧化镁烟气脱硫的基本原理是用MgO的浆液吸收烟气中的SO2，生成含水亚硫酸镁和硫酸镁。

化学原理表述如下：2.1氧化镁浆液的制备MgO（固）+H2O=Mg(HO)2（固）Mg(HO)2（固）+H2O=Mg(HO)2（浆液）＋H2OMg(HO)2（浆液）＝Mg2+＋2HO－2.2 SO2的吸收SO2（气）+H2O=H2SO3H2SO3→H++HSO3-HSO3-→H++SO32-Mg2++SO32-+3H2O→MgSO3•3H2OMg2++SO32-+6H2O→MgSO3•6H2OMg2++SO32-+7H2O→MgSO3•7H2OSO2+MgSO3•6H2O→Mg(HSO3)2+5H2OMg(OH)2+SO2→MgSO3+H2OMgSO3+H2O+SO2→Mg(HSO3)2Mg(HSO3)2+Mg(OH)2+10H2O→2MgSO3•6H2O2.3 脱硫产物氧化MgSO3+1/2O2+7H2O→MgSO4•7H2OMgSO3+1/2O2→MgSO43. 工艺流程整个脱硫工艺系统主要可分为三大部分：脱硫剂制备系统、脱硫吸收系统、脱硫副产物处理系统。

图1为氧化镁湿法脱硫的工艺流程图。

3.1脱硫剂制备系统脱硫剂制备系统的搅拌、输送设备均为标准设备，系统设计和工程应用有成熟的理论成果和可靠的实践经验，为一般性问题。

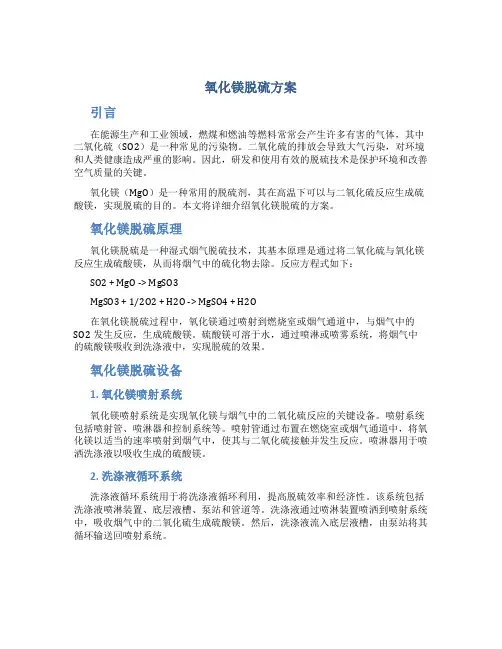

氧化镁脱硫方案

氧化镁脱硫方案引言在能源生产和工业领域，燃煤和燃油等燃料常常会产生许多有害的气体，其中二氧化硫（SO2）是一种常见的污染物。

二氧化硫的排放会导致大气污染，对环境和人类健康造成严重的影响。

因此，研发和使用有效的脱硫技术是保护环境和改善空气质量的关键。

氧化镁（MgO）是一种常用的脱硫剂，其在高温下可以与二氧化硫反应生成硫酸镁，实现脱硫的目的。

本文将详细介绍氧化镁脱硫的方案。

氧化镁脱硫原理氧化镁脱硫是一种湿式烟气脱硫技术，其基本原理是通过将二氧化硫与氧化镁反应生成硫酸镁，从而将烟气中的硫化物去除。

反应方程式如下：SO2 + MgO -> MgSO3MgSO3 + 1/2O2 + H2O -> MgSO4 + H2O在氧化镁脱硫过程中，氧化镁通过喷射到燃烧室或烟气通道中，与烟气中的SO2发生反应，生成硫酸镁。

硫酸镁可溶于水，通过喷淋或喷雾系统，将烟气中的硫酸镁吸收到洗涤液中，实现脱硫的效果。

氧化镁脱硫设备1. 氧化镁喷射系统氧化镁喷射系统是实现氧化镁与烟气中的二氧化硫反应的关键设备。

喷射系统包括喷射管、喷淋器和控制系统等。

喷射管通过布置在燃烧室或烟气通道中，将氧化镁以适当的速率喷射到烟气中，使其与二氧化硫接触并发生反应。

喷淋器用于喷洒洗涤液以吸收生成的硫酸镁。

2. 洗涤液循环系统洗涤液循环系统用于将洗涤液循环利用，提高脱硫效率和经济性。

该系统包括洗涤液喷淋装置、底层液槽、泵站和管道等。

洗涤液通过喷淋装置喷洒到喷射系统中，吸收烟气中的二氧化硫生成硫酸镁。

然后，洗涤液流入底层液槽，由泵站将其循环输送回喷射系统。

3. 废气处理系统废气处理系统用于处理脱硫后的烟气，以达到排放标准。

常见的废气处理设备包括除尘器和烟囱。

除尘器可去除烟气中的颗粒物，保证排放的烟气达到环保要求。

同时，烟囱用于将处理后的烟气排放到大气中。

氧化镁脱硫操作步骤1.启动氧化镁喷射和洗涤液循环系统；2.调节喷射系统的喷射速率，使氧化镁的喷射量控制在合适范围内；3.调节洗涤液的喷淋量，保持在适当的浓度；4.根据烟气中二氧化硫的浓度和排放标准，调节洗涤液的循环速率和洗涤液浓度，以达到脱硫效果；5.对废气处理系统进行定期检查和维护，保证其正常运行和排放达标。

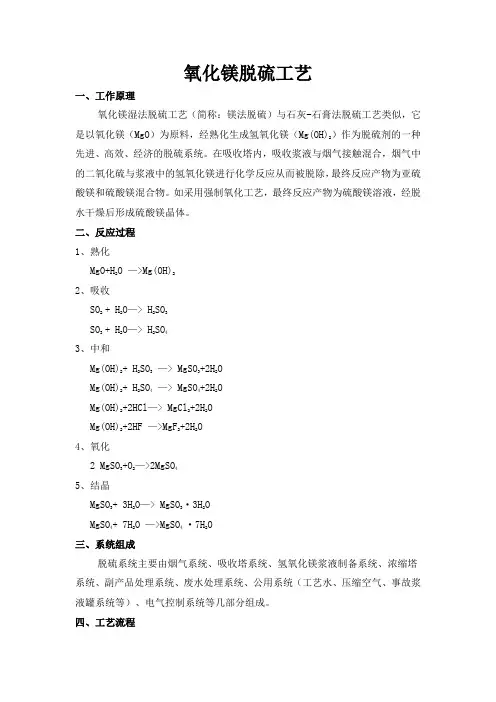

氧化镁脱硫工艺

氧化镁脱硫工艺一、工作原理氧化镁湿法脱硫工艺（简称：镁法脱硫）与石灰-石膏法脱硫工艺类似，它是以氧化镁（MgO）为原料，经熟化生成氢氧化镁（Mg(OH)2）作为脱硫剂的一种先进、高效、经济的脱硫系统。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化镁进行化学反应从而被脱除，最终反应产物为亚硫酸镁和硫酸镁混合物。

如采用强制氧化工艺，最终反应产物为硫酸镁溶液，经脱水干燥后形成硫酸镁晶体。

二、反应过程1、熟化MgO+H2O —>Mg(OH)22、吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO43、中和Mg(OH)2+ H2SO3—> MgSO3+2H2OMg(OH)2+ H2SO4—> MgSO4+2H2OMg(OH)2+2HCl—> MgCl2+2H2OMg(OH)2+2HF —>MgF2+2H2O4、氧化2 MgSO3+O2—>2MgSO45、结晶MgSO3+ 3H2O—> MgSO3·3H2OMgSO4+ 7H2O —>MgSO4·7H2O三、系统组成脱硫系统主要由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四、工艺流程锅炉/窑炉—>除尘器—>引风机—>浓缩塔—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入浓缩塔、吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

氧化镁法脱硫方案

供热有限公司40t/h锅炉脱硫工程项目技术文件（MgO）有限公司2016年4月12日目录一、企业简介21.1公司介绍21.2 项目概况31.3 设计原则31.4 设计指标31.5 设计依据4二、现有脱硫系统的工艺流程42.1 氧化镁法工艺原理42.2镁法脱硫的工艺特点52.3系统工艺流程8三、现有锅炉系统分析9四、脱硫系统改造方案总体设计94.1系统总体技术要求94.2 烟气系统104.3 吸收系统104.4 脱硫液循环系统114.5 脱硫剂制备系统114.6 脱硫渣处理系统11五、脱硫系统主要技术指标11六、脱硫系统具体改造方案126.1系统概述126.2烟气系统改造126.3吸收循环系统改造136.4脱硫剂储存、制备、输送系统176.5脱硫渣氧化、处理系统176.6工艺水系统176.7电器控制系统18七、运行成本分析207.1 原料成本207.2人工费207.3 水耗207.4电耗207.5脱硫系统运行成本20八、工程量清单218.1 主要工艺设备一览表218.2 主要构（建）造物一览表22九、主要工艺设备制造、安装技术要求及相关说明22十、运输保证措施2310.1随箱资料的主要内容2310.2包装24十一、技术服务与联络24一、企业简介1.1公司介绍在公司日益发展的今天，我们在烟尘、废气、废水治理领域已有很大成绩，已经成为了大庆油田、东北特变电、长春客车、山东万达集团、沈飞集团、金杯汽车等知名企业的环保设备及工程供应商。

公司正在不断探索，我们将不断提升自身业务素质、提供创新能力、壮大技术团队，进行更加系统化、标准化、规范化得管理，志愿成为世界级大气治理专家，努力为建设“美丽中国”而努力贡献自己的力量。

1.2 项目概况1）建设单位：供热有限公司。

2）建设地址：3）气候条件：4）水文条件：5）地址特征：1.3 设计原则（1）“一炉一塔”设计；（2）工艺先进、流程简洁、脱硫效率高，无二次污染；（3）经济合理，即在满足各项指标的前提下，工程投资省，运行费用低；（4）脱硫系统工作时不影响锅炉的正常运行；（5）保证在给定设计条件下，确保烟气中的二氧化硫达标排放；（6）烟气脱硫系统布置紧凑、合理、美观、占地面积小；（7）脱硫主体设备运行稳定可靠，使用长，操作维护简单；（8）项目实施后，有显著的社会、经济和环境效益。

镁法烟气脱硫技术的应用

镁法烟气脱硫技术的应用摘要：镁法烟气脱硫技术是一项发展前景广阔的脱硫技术，分析了镁法烟气脱硫技术的原理、技术特点，并对华能威海某电厂镁法烟气脱硫装置的工艺流程与设计特点作了介绍。

关键词：烟气脱硫；氧化镁0 引言我国很多城市空气二氧化硫污染十分严重，目前已有4,Y的城市环境空气二氧化硫平均浓度超过国家《环境空气质量标准》二级标准。

因此控制二氧化硫排放已成为社会和经济可持续发展的迫切要求，势在必行。

1.烟气脱硫技术的分类据统计，0UZ2 年世界上有二氧化硫控制工艺189 种，目前已超过,-- 种。

主要可分为四类：燃烧前控制T 原煤净化；燃烧中控制T 硫化床燃烧（WFS）和炉内喷吸收剂；燃烧后控制T 烟气脱硫；新工艺（如煤气化V 联合循环系统、液态排渣燃烧器）。

目前，世界上各国对烟气脱硫都非常重视，已开发了数十种行之有效的脱硫技术，大多数国家采用燃烧后烟气脱硫工艺。

烟气脱硫技术的主要分类见表1。

2. 镁法烟气脱硫的原理镁法烟气脱硫技术是用氧化镁作为脱硫剂进。

行烟气脱硫的一种湿法脱硫方式，也称为氧化镁湿法烟气脱硫技术。

氧化镁的脱硫机理与氧化钙的脱硫机理相似，都是碱性氧化物与水反应生成氢氧化物，再与二氧化硫溶于水生成的亚硫酸溶液进行酸碱中和反应，反应生成亚硫酸镁和硫酸镁，亚硫酸镁氧化后生成硫酸镁。

其主要化学反应过程如下。

氧化镁浆液制浆过程的化学反应为：MgO+H2O=Mg（OH）2MgO+2CO2+H2O=Mg(OH)2镁法烟气脱硫过程的基本化学反应为：Mg(OH)2+SO4=MgSO4+H2OMg(HCO3)2+SO2=MgSO3+H2O+2CO2MgSO3+H2O+SO2=Mg(HSO3)2MgO+Mg(HSO3)2+H2O=2MgSO3+H2O（要完成此过程MgO要有5%的过量）MgSO3+1/2O2=MgSO43.镁法烟气脱硫装置的设计工艺3.1 烟气脱硫装置的基本设计情况威海电厂二期2*225MW凝汽式汽轮发电机组配2*670t/h燃煤炉，根据环保要求，需进行烟气脱硫技术改造工作，建设两套湿式氧化镁法烟气脱硫装置，为中国第一个将氧化镁脱硫剂用于电厂烟气脱硫。

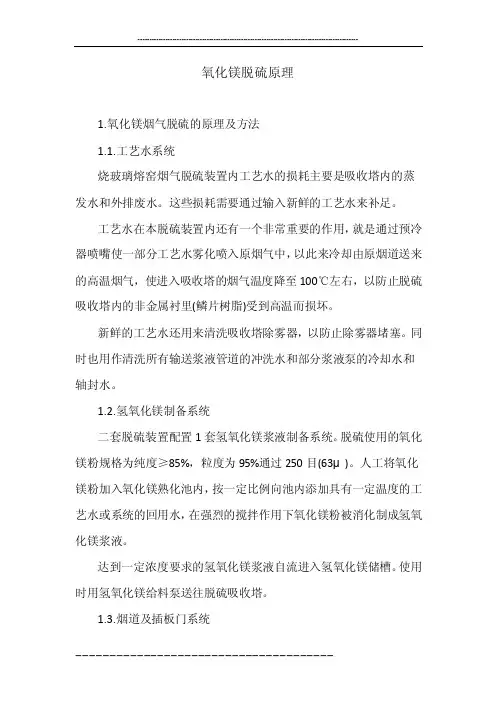

氧化镁脱硫原理

氧化镁脱硫原理1.氧化镁烟气脱硫的原理及方法1.1.工艺水系统烧玻璃熔窑烟气脱硫装置内工艺水的损耗主要是吸收塔内的蒸发水和外排废水。

这些损耗需要通过输入新鲜的工艺水来补足。

工艺水在本脱硫装置内还有一个非常重要的作用，就是通过预冷器喷嘴使一部分工艺水雾化喷入原烟气中，以此来冷却由原烟道送来的高温烟气，使进入吸收塔的烟气温度降至100℃左右，以防止脱硫吸收塔内的非金属衬里(鳞片树脂)受到高温而损坏。

新鲜的工艺水还用来清洗吸收塔除雾器，以防止除雾器堵塞。

同时也用作清洗所有输送浆液管道的冲洗水和部分浆液泵的冷却水和轴封水。

1.2.氢氧化镁制备系统二套脱硫装置配置1套氢氧化镁浆液制备系统。

脱硫使用的氧化镁粉规格为纯度≥85%，粒度为95%通过250目(63μ)。

人工将氧化镁粉加入氧化镁熟化池内，按一定比例向池内添加具有一定温度的工艺水或系统的回用水，在强烈的搅拌作用下氧化镁粉被消化制成氢氧化镁浆液。

达到一定浓度要求的氢氧化镁浆液自流进入氢氧化镁储槽。

使用时用氢氧化镁给料泵送往脱硫吸收塔。

1.3.烟道及插板门系统当玻璃熔窑系统正常运行时，脱硫装置的烟气系统都能正常运行，并留有一定的裕量(110%的正常负荷)。

当烟气温度超过限定值时，吸收塔进口处的烟气预冷喷嘴将加大喷水量，降低烟气温度，从而确保吸收塔内的脱硫反应时刻处在最佳状态中并保护吸收塔的防腐内衬不被高温损伤。

在原烟道、旁路烟道上分别设置原烟气插板门、旁路烟道插板门，以方便脱硫系统与玻璃熔窑系统之间的联接、解脱、切换。

1.3.1.2烟气系统简介从玻璃熔窑引风机后出来的~160℃的原烟气，经过烟气预冷喷嘴喷出的工艺水冷却，使原烟气的温度降低到约100℃，然后进入吸收塔进行脱硫净化。

在吸收塔内含有SO2的原烟气与循环浆液充分接触，其中的SO2同循环洗涤液中的Mg OH 2反应被中和吸收，其它杂质也大部分被洗涤脱除，同时原烟气温度将进一步降低。

脱硫后的净烟气经除雾器、塔顶烟囱排放到大气中。

氧化镁法烟气脱硫-1

五、技术特点
氧化镁法脱硫同其他的脱硫工艺相比,最大的特点是：
工艺流程短,占地面积少,设备投资低,脱硫效率高,适用范围广,对高硫煤及重油等燃料均可适用。
一、氧化镁法脱硫技术概况
氧化镁湿法烟气脱硫是采用廉价、低品位的工业用氧化镁 (含85% MgO)为脱硫剂的脱硫技术，主要分为再生法、与回收法。镁法脱硫早在上世纪80年代即已有商业。氧化镁湿法烟气脱硫技术实践证明：镁法脱硫较之钙法有着更高的脱硫活性和不易结垢的特点，而回收工业硫酸镁有显著和尚待开发的经济效益。
二、工艺原理
氧化镁再生法烟气脱硫的基本原理：用氧化镁为脱硫剂吸收烟气中的SO2,生成含水亚硫酸镁和少量硫酸镁,然后送流化床加热分解。分解生成的氧化镁可再用于脱硫,释放出的SO 2 可回收利用加工成经济效益高的液体SO 2 或硫磺。氧化镁回收法脱硫的基本原理反应化学式如下:
MgO+H2O=Mg(OH)2↓ Mg(OH)2+5H2O+SO2=MgSO3· 2O↓ 6H Mg(OH)2+2H2O+SO2=MgSO3· 2O↓ 3H SO2+MgSO3· 2O=Mg(HSO3)2+5H2O↓ 6H SO2+MgSO3· 2O=Mg(HSO3)2+2H2O↓ 3H Mg(HSO3)2· MgO+11H2O=2MgSO3· 2O↓ 6H Mg(HSO3)2· MgO+5H2O=2MgSO3· 2O↓ 3H 2MgSO3+O2=2MgSO4
氧化镁法烟气脱硫工艺按最终反应产物可分为两种:
回收法产物为硫酸镁：原理是氧化镁进行熟化反应生成氢氧化镁,制成一定浓度的氢氧化镁吸收浆液。在吸收塔内氢氧化镁与烟气中的二氧化硫反应生成亚硫酸镁。亚硫酸镁经强制氧化生成硫酸镁,分离干燥后生成固体硫酸镁;另一种工艺为氧化镁再生法,即在吸收塔内氢氧化镁与烟气中的二氧化硫反应生成亚硫酸镁的过程中抑制亚硫酸镁氧化,不使亚硫酸镁氧化生成硫酸镁。亚硫酸镁经分离、干燥、焙烧,最后还原成氧化镁和一定浓度的二氧化硫富气, 还原后氧化镁返回系统重复利用,二氧化硫富气被用来制造硫酸。

氧化镁法烟气脱硫运行问题分析

氧化镁法烟气脱硫运行问题分析摘要：氧化镁法烟气脱硫运行中继冶炼烟气湿法脱硫技术的完善及成熟后，氧化镁法脱硫技术已在部分火电厂及环集烟气（冶炼炉窑逸散的二氧化硫烟气）的治理中得到了广泛应用，且脱硫效果良好，工艺运行稳定，脱硫效率可达９０％以上。

本文针对氧化镁法烟气脱硫在燃油锅炉上的运行过程中存在的问题进行分析，探讨了在干式烟囱及吸收塔防腐、除雾段水冲洗对吸收塔操作冲击控制、污水回用后系统COD值控制改进措施等，确保系统长周期平稳运行。

关键词：氧化镁法；烟气脱硫；问题分析1.工艺流程及基本原理氧化镁法烟气脱硫工艺主要包括氧化镁熟化､脱硫吸收和脱硫副产物后处理3个部分｡主流程为氧化镁粉与一定比例的水混合，加热､搅拌进行熟化处理，制成氢氧化镁吸收浆液，二氧化硫烟气在吸收塔内与氢氧化镁吸收浆液逆流接触完成吸收过程，生成的亚硫酸镁及亚硫酸氢镁经氧化生成硫酸镁后进行无害化处理｡1.1氧化镁熟化由于选用氧化镁粉作脱硫剂时会出现溶解度低､沉淀较快的现象，所以可将氧化镁法中的脱硫剂加水改良为氢氧化镁｡氢氧化镁与氧化镁在吸收二氧化硫过程中的反应机理相似｡1.2脱硫吸收由于氢氧化镁溶解度也不高，所以吸收浆液中仍以未溶的氢氧化镁为主，Mg2+对脱硫反应的影响甚小｡二氧化硫溶于水发生一级､二级解离，生成HSO3－和SO32－｡具体脱硫吸收过程见式（1）至式（6）｡SO2+H2O→H2SO3（1）H2SO3→H++HSO3－（2）HSO3－→H++SO32－（3）Mg（OH）2+2H+→Mg2++2H2O（4）Mg（OH）2+Mg2++2HSO3－→2MgSO3+2H2O（5）MgSO3+SO2+H2O→Mg（HSO3）2（6）1.3脱硫副产物后处理脱硫副产物主要为亚硫酸镁和亚硫酸氢镁，其中亚硫酸镁占60%（质量分数，下同）~80%，多以结晶的固体颗粒状态存在，容易导致系统结垢､磨损和堵塞｡所以通常将其脱硫副产物氧化为可溶性的硫酸镁，进行无害化排放或者回收制作硫镁肥或建筑材料，见式（7）至式（9）｡2Mg（HSO3）2+12H2O+O2→2MgSO4•7H2O+2SO2（7）2MgSO3+O2+14H2O→2MgSO4•7H2O（8）2MgSO3+O2→2MgSO4（9）2.存在的问题分析为实现节能减排，公司在新建装置烟气系统上增设了烟气脱硫系统，采用氧化镁烟气脱硫法，是该脱硫法在燃油加热炉上的首次应用｡该系统投用后，烟气中二氧化硫脱除率达到95%以上，脱后二氧化硫含量<30mg/Nm3，排烟温度在55~59℃之间，满足环保要求｡从近几年的运行情况来看，该系统也面临着脱后烟气酸性水汽对烟囱内壁产生腐蚀､吸收塔喷淋对塔壁产生冲刷腐蚀，除雾段冲洗水造成吸收塔pH值波动､污水回用后系统COD排放不达标等问题，就存在问题进行分析，并探讨解决问题的方法｡3.问题的解决措施3.1干式烟囱内壁的腐蚀防护烟囱原设计为排放干烟气，整个烟囱高80m，40m以下按照烟气温度170℃，40~80m按照烟气温度300℃进行设计｡烟囱壁从内到外分三层，最里层为耐酸耐火砖内衬，中间夹层为矿渣棉隔热层，最外层为钢筋混凝土筒壁｡增设氧化镁法烟气脱硫系统后，烟囱内烟气变为<75℃的酸性湿烟气，为防止酸性湿烟气对干烟囱的腐蚀，在冷烟道､烟囱内壁等与湿烟气接触的部位，采用国外进口､专门针对干式烟囱改造为湿式烟囱防腐的涂料进行防腐处理，以防止酸性湿烟气对烟囱的腐蚀｡图1烟气脱硫系统原则流程图在生产过程中，由于湿式烟气在烟囱内部冷凝，部分水蒸气变成液态水从烟囱底部排出，形成酸液，根据防腐涂料工作环境要求，对吸收塔的氢氧化镁循环量､循环液浓度､排污频次､水冲洗量进行调整控制｡确保烟囱内部酸液pH值控制在2~3，保证防腐层的防腐效果和长周期运行｡3.2吸收塔壁腐蚀的预防吸收塔是脱出二氧化硫的反应区，是烟气脱硫腐蚀的重灾区｡在氢氧化镁溶液与二氧化硫反应至生成硫酸镁的过程大致可分为三步，第一步是在强氧化环境中二氧化硫与水反应生成硫酸及亚硫酸；第二步是硫酸及亚硫酸与氢氧化镁溶液反应生成硫酸镁或亚硫酸镁，第三步是亚硫酸镁被氧气氧化成硫酸镁｡在50~59℃温度下，反应第一步生成的硫酸处于活性较高状态，腐蚀及渗透能力强，在氢氧化镁溶液未喷淋到的区域，容易对设备形成腐蚀，影响设备使用寿命｡另一方面，喷淋液的冲刷也会对设备产生磨损，受氢氧化镁溶解度影响，苛化的氢氧化镁溶液为10%的悬浊液，含氢氧化镁固体颗粒，如喷淋头安装位置不合适，会造成喷淋液冲刷吸收塔内壁，造成冲刷腐蚀｡为了抵抗酸性介质对吸收塔塔壁的腐蚀，在选材时，选择抗腐蚀能力强的不锈钢材料，或者选用普通碳钢加防腐技术相结合｡大榭石化烟气脱硫系统建设时，为减少投资，采用普通碳钢加上玻璃鳞片树脂，玻璃鳞片树脂具有良好的抗渗透性､较高的机械强度和耐蚀性，能够有效的抵抗反应过程中的酸腐蚀｡同时在喷淋液容易冲刷的部位，采用内贴不锈钢板和加厚玻璃鳞片树脂的方法，确保防腐效果｡3.3除雾段水冲洗对吸收塔操作冲击控制为了减少烟气的水雾夹带，在吸收塔上部设置了除雾段，并设置了水冲洗系统｡水冲洗分上中下三层，采用分段分程控制，定期对除雾段破沫网进行冲洗｡在运行初期，发现经常由于冲洗量过大，造成吸收塔液面上升､循环液pH降低､系统排液量增大､新鲜氢氧化镁吸收液补充量增加，造成系统不平衡｡对此，采取了控制水冲洗时间，将水冲洗频次与循环液循环量和pH值相关联的操作方案｡在系统pH值较高时，对二氧化硫吸收效果好，循环液循环量适当降低，雾沫夹带相对较少，可减少水冲洗量，当系统pH值降低时，加大循环液循环量的同时，适当增加冲洗量，控制雾沫夹带｡3.4污水回用后系统COD平衡的控制为了减少新鲜水用量，在操作过程中，采用了部分污水作为冲洗水和氢氧化镁溶液配制用水，利用烟气的蒸发和废水的氧化沉淀过程，对COD进行去除，不但可以增加污水回用量，还可以降到COD排放量｡在生产过程中，对烟气脱硫系统各个处理工段的COD含量进行分析，我们发现吸收塔､氧化池､沉淀池均对COD有一定的去除功能，其系统水量和COD平衡如下图2所示｡根据化验分析数据，逐步调整污水回用量，经过长期摸索得出，只要控制系统污水补充量不大于外排污水量的75%时，外排污水COD就可保持合格｡结语综上所述，氧化镁法脱硫技术在我国各地已得到了比较广泛的工程应用，目前已成为一种经济､实用的脱硫新趋势，与常用的钙法脱硫技术相比较，具有一次性投资省､脱硫效率高､综合运行费用低的优点，避免了钙法脱硫的副产物处理及工艺运行中结垢､堵塞等难题｡作为氧化镁法烟气脱硫技术在燃油加热炉上的首次应用，在项目建设过程中采取有针对性的预防措施，有效的降低了设备和干式烟囱的腐蚀｡在生产过程中，针对操作中出现的问题，及时调整操作方案，确保了烟气处理达标，满足了环保要求｡参考文献：[1]张爽.湿法烟气脱硫装置采用湿烟囱排放的探讨[J].电力建设，2005，26（01）：64-66.[2]李宝顺，赵丽丽，周驰，等.湿法烟气脱硫装置的腐蚀与防护[J].化工机械，2009，36（6）：640-642.。

镁法脱硫工艺流程

镁法脱硫工艺流程
《镁法脱硫工艺流程》
镁法脱硫是一种常用的烟气脱硫工艺，其原理是通过将石灰和镁石混合，在高温下和烟气接触，将其中的二氧化硫捕集在反应产物中，达到减少排放二氧化硫的目的。

镁法脱硫工艺流程通常包括以下步骤：
1. 石灰石和镁石的制备：首先需要将石灰石和镁石进行粉碎和混合，制备成一定粒度的混合物。

这些原料一般可以在采矿地或工厂进行预处理，确保原料质量和混合均匀度。

2. 石灰石和镁石的煅烧：将混合物送入煅烧炉中进行高温煅烧。

在这一步骤中，石灰石和镁石中的碳酸盐会分解，释放出二氧化碳气体，形成氧化钙和氧化镁。

这些氧化物是后续反应的重要原料。

3. 反应器中的脱硫：煅烧后的氧化钙和氧化镁混合物被送入脱硫反应器中。

在这里，烟气通过反应器，与氧化钙和氧化镁发生反应，生成硫酸钙和硫酸镁。

这些稳定的盐类物质可以有效地捕集烟气中的二氧化硫。

4. 固体-液分离：脱硫反应后，产生的硫酸钙和硫酸镁与一部
分残留的氧化钙和氧化镁混合物一起形成悬浮液固体，需要进行固液分离。

通常采用过滤或离心等方法将固体和液体分离开来。

5. 硫酸钙和硫酸镁的处理：分离后的硫酸钙和硫酸镁可以进一步进行处理，将二氧化硫还原成硫酸或用于其他用途。

镁法脱硫工艺流程是一种成熟的烟气脱硫技术，能够有效地减少二氧化硫的排放。

在实际应用中，工艺流程中的各个环节需要精心设计和严格控制，以保证脱硫效果和生产安全。

氧化镁法烟气脱硫工艺介绍

氧化镁法烟气脱硫工艺介绍1. 前言我国是世界上SO2排放量最大的国家之一，年排放量接近2000万吨。

其主要原因是煤炭在能源消费结构中所占比例太大。

烟气脱硫(FGD)是目前控制SO2污染的重要手段。

湿法脱硫是应用最广的烟气脱硫技术。

其优点是设备简单，气液接触良好，脱硫效率高，吸收剂利用率高，处理能力大。

根据吸收剂不同，湿法脱硫技术有石灰（石）—石膏法、氧化镁法、钠法、双碱法、氨法、海水法等。

氧化镁湿法烟气脱硫技术，以美国化学基础公司（Chemico-Basic）开发的氧化镁浆洗—再生法发展较快，在日本、台湾、东南亚得到了广泛应用。

近年，随着烟气脱硫事业的发展，氧化镁湿法脱硫在我国的研究与应用发展很快。

2. 基本原理氧化镁烟气脱硫的基本原理是用MgO的浆液吸收烟气中的SO2，生成含水亚硫酸镁和硫酸镁。

图1为氧化镁湿法脱硫的工艺流程图。

3.1脱硫剂制备系统脱硫剂制备系统的搅拌、输送设备均为标准设备，系统设计和工程应用有成熟的理论成果和可靠的实践经验，为一般性问题。

氧化镁脱硫操作规程完整

高新热电2×35t/h锅炉除尘、脱硫、脱硝系统工程操作规程省环能2015年11月目录1、围 (3)2、规性引用文件 (3)3、脱硫装置概述及脱硫原理 (3)4、设备技术规 (4)5、脱硫装置的启动 (4)6、脱硫装置的停运 (11)7、脱硫装置的运行维护 (13)8、事故处理 (18)9、脱硫工艺系统顺控、保护及联锁 (22)1、围本规程是根据高新热电2×35t/h锅炉除尘、脱硫、脱硝系统工程脱硫装置设备、工艺系统及相关资料编制而成。

适用于高新热电氧化镁湿法烟气脱硫系统。

2、规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

《火电厂大气污染物排放标准》（GB13223—2003）《国务院关于酸雨控制区和二氧化硫污染控制区有关问题的批复》《污水综合排放标准》（GB8978-1996）脱硫装置各设备图纸、说明书等资料。

3、脱硫装置概述及脱硫原理本工程烟气脱硫采用氧化镁湿法脱硫工艺，烟气脱硫效率设计值98%。

脱硫剂为氧化镁粉与水混合制成的悬浮浆液，与烟气中SO2反应后生成亚硫酸镁,并就地强制氧化为硫酸镁（MgSO4·7H2O），经脱水处理脱硫渣装车外运，硫酸镁溶液排往厂区下水道系统。

本工程采用两炉一塔方案，即从锅炉排出的原烟气，分别进入吸收塔，烟气自下向上流动，在吸收塔洗涤区（吸收区），烟气中的SO2被由上而下喷出的吸收剂吸收生成亚硫酸镁,并在吸收塔外循环池中被鼓入的空气氧化而生成硫酸镁（MgSO4·7H2O）。

脱硫后的净烟气在除雾器除去烟气中携带的浆雾后（液滴含量＜75mg/m3）通过烟囱排至大气。

工程主体脱硫塔为圆柱形塔体，浆液循环为塔循环，不另设浆液循环池，塔布置三层喷淋装置，二层除雾装置，三层除雾器清洗装置及事故降温喷淋装置，每层浆液喷淋层对应一台浆液循环泵。

氧化镁法脱硫

氧化镁法脱硫（Magnesium Oxide Desulfurization）是一种常用的烟气脱硫技术，主要用于燃煤电厂和工业锅炉中减少烟气中的二氧化硫（SO2）排放。

该技术的原理是利用氧化镁（MgO）与烟气中的SO2发生化学反应，将SO2转化为硫酸镁（MgSO4）。

具体步骤如下：
1.喷射氧化镁：将细粉状的氧化镁喷入燃烧烟气中，通常通过喷射设施或喷射枪进行。

氧
化镁颗粒与烟气中的SO2接触并发生反应。

2.反应过程：在高温下，氧化镁与SO2发生反应生成硫酸镁。

这个反应可以通过以下方
程式表示：
MgO + SO2 →MgSO4
3.脱除产品：硫酸镁形成后，会以颗粒或颗粒胶体的形式存在于烟气中，并随后通过除尘
设备进行收集和清除。

氧化镁法脱硫的优点包括：
1.高效性：氧化镁与SO2反应迅速，能够有效地将SO2转化为硫酸镁，从而减少烟气中
的SO2排放。

2.技术成熟：氧化镁法脱硫技术已经得到广泛应用并得到了验证，具备较高的可靠性和稳
定性。

3.原料广泛：氧化镁作为一种常见的材料，供应充足且价格相对较低，易于获取。

然而，氧化镁法脱硫也存在一些限制：
1.废物处理：脱除后的硫酸镁会以固体或液体废物的形式产生，需要进行适当的处理和处
置。

2.温度依赖性：氧化镁法脱硫对燃烧烟气的温度有一定要求，通常需要在较高的温度下进
行，因此可能需要额外的加热设备或调整操作条件。

总的来说，氧化镁法脱硫是一种成熟有效的烟气脱硫技术，可以帮助减少燃煤电厂和工业锅炉的二氧化硫排放，从而保护环境和空气质量。

氧化镁烟气脱硫工艺简介

氧化镁烟气脱硫工艺简介引言烟气脱硫是指将烟气中的二氧化硫（SO2）去除或转化为无害物质的过程。

目前，氧化镁烟气脱硫技术被广泛应用于电厂、炼钢厂等工业领域，以实现烟气中SO2的减排。

工艺原理氧化镁烟气脱硫工艺是通过将二氧化硫与氧化镁反应而实现脱硫的过程。

反应方程式如下所示：2MgO + O2 + 2SO2 → 2MgSO4在反应中，氧化镁起到吸收和中和二氧化硫的作用，生成硫酸镁。

硫酸镁是一种无毒无害的溶液，不会对环境造成污染。

工艺流程氧化镁烟气脱硫工艺的基本流程如下所示：1.烟气净化：首先，将含有二氧化硫的烟气通过除尘器进行初步净化，以去除颗粒物和粉尘。

2.喷雾吸收塔：将净化后的烟气经过氧化镁喷雾吸收塔，由上向下进行逆流吸收。

烟气中的二氧化硫与喷雾中的氧化镁反应生成硫酸镁。

3.实施反射吸收：在喷雾吸收塔中，烟气与喷雾进行强烈的接触和混合，以最大限度地提高反应效率。

同时，在反应过程中，可以周期性地增加喷雾量，以确保脱硫效果。

4.硫酸镁沉淀：经过喷雾吸收塔后，烟气中的硫酸镁溶液会进一步降低温度，并通过沉淀池进行沉淀，得到含有硫酸镁的沉淀物。

5.沉淀物处理：沉淀物经过固液分离处理后，固体部分可以作为肥料或其他用途利用，而液体部分则需要进一步处理，以达到排放标准。

工艺优势氧化镁烟气脱硫工艺具有以下优势：1.高脱硫效率：氧化镁具有良好的吸收性能，能够有效地将二氧化硫转化为硫酸镁，脱硫效率高达95%以上。

2.无二次污染：通过氧化镁烟气脱硫工艺，可以将二氧化硫转化为无害的硫酸镁，不会对环境产生二次污染。

3.设备结构简单：氧化镁烟气脱硫设备结构相对简单，易于维护和管理。

4.耐酸性强：氧化镁具有较强的耐酸性，可以在工业烟气中长时间稳定运行。

5.能耗低：相比于其他常见的烟气脱硫工艺，氧化镁烟气脱硫工艺能耗相对较低。

工艺应用氧化镁烟气脱硫工艺已被广泛应用于以下领域：1.电力行业：烟气脱硫是电力行业的重要环节，通过采用氧化镁烟气脱硫技术可以降低煤电厂的二氧化硫排放。

氧化镁法烟气脱硫

氧化镁法烟气脱硫技术是采用廉价、低品位的工业轻烧氧化镁（含85％MgO）作为脱硫剂的湿法脱硫技术。按照副产物的处理方法不同可分为再生法、抛弃法与回收法三种工艺。镁法烟气脱硫早在上世纪80年代即已有商业运行。继美国、日本、韩国、波兰以及中国台湾等地区之后，我国大陆近年来也有大量的工业应用

二、工艺原理
第一阶段第二阶段
MgO+H2O=Mg(OH)2↓ Mg(OH)2+5H2O+SO2=MgSO3·6H2O↓ Mg(OH)2+2H2O+SO2=MgSO3·3H2O SO2+MgSO3·6H2O=Mg(HSO3)2 ↓ +5H2O SO2+MgSO3·3H2O=Mg(HSO3)2 ↓ +2H2O
第三阶段
Mg(HSO3)2·MgO+11H2O=2MgSO3·6H2O↓ Mg(HSO3)2·MgO+5H2O=2MgSO3·3H2O↓ 2MgSO3+O2=2MgSO4
三、氧化镁脱硫工艺流程图
喷淋吸收塔
吸收塔为内部设隔板、排烟气顶部反转、出口烟道内包藏型的简洁吸收塔。
通过烟气流速的最适中化和布置合理的导向叶片，达到低阻、节能的效果吸收塔内部只布置有喷嘴，构造简单且没有结垢堵塞。
• 1．吸收剂供应
• 2. 能源消耗
• 3. 副产品的综合利用途径
• 4. 重复利用
氧化镁法技术优缺点
1、技术成熟 2、原料来源充足 3、脱硫效率高 4、投资费用少 5、运行费用低 6、运行可靠 7、副产物利用前景广阔 1、镁矿资源分布不均 2、氧化镁工艺系统复杂（再生法与回收法） 3、中小型电厂采用回收法不经济 4、吸收浆液的制备复杂

氧化镁湿法烟气脱硫废水处理技术探讨

氧化镁湿法烟气脱硫废水处理技术探讨镁法脱硫技术的发展氧化镁法在湿法烟气脱硫技术中是仅次于钙法的又一主要脱硫技术。

据介绍，氧化镁再生法的脱硫工艺最早由美国开米科公司(Chemico-Basic)在20世纪60年代开发成功，70年代后费城电力公司(PECO)与United&Constructor合作研究氧化镁再生法脱硫工艺，经过几千小时的试运行之后，在三台机组(其中两台分别为150MW和320MW)进行了全规模的FGD系统和两个氧化镁再生系统建设，上述系统于1982年建成并投入运行，1992年以后停运硫酸制造厂，直接将反应产物硫酸镁销售。

1980年美国DUCON公司在PHILADELPHAELECTRICEDDYSTONESTATION成功建成实施氧化镁湿法脱硫系统，运行至今，效果良好。

随后韩国和台湾地区也发展了自己的湿式镁法脱硫技术，目前在台湾95%的电站采用氧化镁法脱硫。

近几年国内的氧化镁湿法脱硫发展较快，2001年，清华大学环境系承担了国家"863"计划中《大中型锅炉镁法脱硫工艺工业化》的课题，对镁法脱硫的工艺参数、吸收塔优化设计和副产品回收利用等进行了深入的研究，并在4t/h、12t/h锅炉上进行了中试，在35t/h锅炉上进行了工程应用。

目前，大机组镁法烟气脱硫已经有滨州化工集团发电厂、太钢发电厂、华能辛店电厂、中石化仪征化纤热电厂、魏桥铝电发电厂、鞍山北美热电厂、鲁北化工发电厂、台塑关系企业(宁波、昆山、南通)热电厂、五矿营口中板烧结机厂等电厂和烧结机厂在建或投入运行。

湿式镁法脱硫工艺又可分为氧化镁/亚硫酸镁法、氧化镁/硫酸镁抛弃法、氧化镁/硫酸镁回收法等。

本文主要介绍应用规模较大、前景广阔的氧化镁/亚硫酸镁工艺中的废水处理工艺。

有废水需要处理的单位，也可以到污水宝项目服务平台咨询具备类似污水处理经验的企业。

2脱硫废水处理技术概况湿法烟气脱硫工艺中存在废水处理问题，虽然有很多电厂的脱硫系统都配有废水处理系统，但国内目前对脱硫废水的处理工艺研究较少，其中关注最多的是石灰石/石膏法产生的脱硫废水，对于镁法脱硫产生的废水的研究就更少了。

氧化镁烟气脱硫工艺简介

氧化镁烟气脱硫工艺简介烟气脱硫工艺简介：（一）烧结机头烟气氧化镁湿法脱硫技术本公司在引进日本先进技术的基础上,结合国内外成功经验,成功研制出了烧结机头烟气氧化镁湿法脱硫装置.并取得了实用新型专利。

该氧化镁湿法烟气脱硫技术所建装置配置在烧结机头除尘器和引风机尾部,以普通氧化镁粉浆液作为吸收剂,在吸收塔的吸收段采用喷淋多孔板装置与烟气中的SO2逆流接触传质,反应生成亚硫酸镁,脱硫液排放至氧化槽,并在槽中氧化成硫酸镁溶液达标外排抛弃.净化后的烟气经两级除雾后,通过烟囱达标排放。

与传统湿法技术相比，该技术优化了吸收塔内部结构，外置了氧化系统，在确保较高脱硫率的同时，具有占地小、投资低，运行费用少等优点。

目前该技术已在国内外其他行业广泛地进行了应用，拥有大量的工程实例。

特点：1、脱硫率高，可达95%以上；2、占地面积小、一次性投资少，与钙法相比减少20%以上；3、运行费用低，与钙法相比低15-20%；4、运行可靠，不会发生积垢、结块、磨损、管路堵塞等故障；5、亚硫酸镁和硫酸镁的经济价值均较高，根据用户的需要，增加脱硫废液回收装置，实现回收再利用，达到废水的零排放；6、适用范围广，广泛用于电力行业、冶金烧结机烟气、工业锅炉、纸厂等的脱硫工程。

系统总工艺图（二）烧结机头烟气氧化镁湿法烟气脱硫废液回收技术如果用户需要，烧结机头烟气氧化镁湿法脱硫系统的脱硫废液可进行回收，实现烧结机头烟气氧化镁湿法脱硫系统用水的零排放，并可生产出硫酸镁成品用于肥料、制药、印染、制革等行业，具有较高的经济效益。

从烧结机头烟气氧化镁湿法脱硫系统的脱硫废液，经过三效结晶器、离心分离机、流化床烘干机等可制造出硫酸镁成品。

其投资仅占烧结机头烟气氧化镁湿法脱硫系统总投资的1/10，运行费用为200元/吨（硫酸镁），市场售价：500~1000元/吨（硫酸镁）。

回收系统图二、系统各主要部分介绍（一）吸收塔部分吸收塔是二氧化硫的主要吸收场所，塔型为多孔托板塔。

氧化镁法脱硫消耗氧化镁的量计算方法

氧化镁法脱硫消耗氧化镁的量计算方法
氧化镁法脱硫的原理是利用氧化镁与烟气中的二氧化硫反应生成硫酸镁，达到脱硫的目的。

计算氧化镁的消耗量可以按照以下步骤进行：
1. 确定烟气中二氧化硫的浓度(C_SO2)和烟气流量(Q)。

可以通过烟气分析仪等设备来测量得到。

2. 计算二氧化硫的质量流量(M_SO2)：
M_SO2 = C_SO2 * Q
3. 确定氧化镁和二氧化硫的摩尔反应比例。

根据反应式可以得知，每一摩尔的氧化镁可以与一
摩尔的二氧化硫发生反应。

根据化学反应平衡原理，我们也可以知道氧化镁和二氧化硫的摩尔比例为1:1。

4. 计算氧化镁的摩尔量：
mol_MgO = M_SO2
5. 根据氧化镁的摩尔质量(由化学式MgO得知为40.31 g/mol)计算氧化镁的质量消耗量：
m_MgO = mol_MgO * mol_MgO的摩尔质量
6. 如果想要计算氧化镁的体积，可以通过氧化镁的质量和其密度进行转换：
V_MgO = m_MgO / ρ_MgO
其中，V_MgO为氧化镁的体积，m_MgO为氧化镁的质量，ρ_M gO为氧化镁的密度。

在实际计算过程中，需要注意单位的一致性，如质量的单位为克(g)，体积的单位为立方米
(m^3)，流量的单位为标准立方米每小时(Nm^3/h)等。

根据具体情况和实验数据进行计算时，
应进行适当的单位换算。

氧化镁法脱硫法11.52

氧化镁法脱硫法锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应，脱去烟气中的硫份。

吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。

净烟气经过除雾器降低烟气中的水分后排入烟囱。

粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。

吸收过程发生的主要反应如下：Mg(OH)2 + SO2→MgSO3 + H2OMgSO3 + SO2 + H2O →Mg(HSO3)2Mg(HSO3)2 + Mg(OH)2 →2MgSO3 + 2H2O吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。

氧化过程，由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的MgSO3氧化成MgSO4。

这个阶段化学反应如下：MgSO3 + 1/2O2→MgSO4Mg(HSO3)2 + 1/2O2→MgSO4 + H2SO3H2SO3 + Mg(OH)2→MgSO3 + 2H2OMgSO3 + 1/2O2→MgSO4循环过程即是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。

塔底吸收液pH由自动喷注的20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。

当塔底浆液pH低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀，至pH达到设定值时停止补充氢氧化镁浆液。

20 %氢氧化镁溶液由氧化镁粉加热水熟化产生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避免管线与吸收塔底部产生沉淀。
