钢筋直螺纹套筒连接技术交底
钢筋直螺纹工程技术交底
钢筋直螺纹工程技术交底引言概述:钢筋直螺纹是一种常用于建筑工程中的连接方式,它具有良好的抗拉性能和连接可靠性。
在工程实施过程中,正确的直螺纹工程技术交底对于保证工程质量和安全至关重要。
本文将从以下五个方面详细阐述钢筋直螺纹工程技术交底的内容。
一、直螺纹工程技术的基本要求:1.1 直螺纹加工工艺:直螺纹加工应符合相关标准和规范要求,包括加工设备的选择、加工工艺的控制等。
1.2 直螺纹加工质量:直螺纹的加工质量直接影响到连接的可靠性和工程的安全性,应确保螺纹尺寸、螺纹形状和螺纹表面质量等符合标准要求。
1.3 直螺纹加工验收:在工程实施过程中,应进行直螺纹加工的验收,包括对螺纹尺寸、螺纹形状和螺纹表面质量等进行检测和评估。
二、直螺纹加工设备和工具的选择:2.1 直螺纹加工设备:选择适合的直螺纹加工设备是保证加工质量的关键。
应根据工程需求和钢筋规格选择合适的加工设备,包括直螺纹机、切割机等。
2.2 直螺纹加工工具:直螺纹加工工具的选择应考虑到工作效率和加工质量。
常用的直螺纹加工工具包括切割刀、螺纹刀具等。
2.3 直螺纹加工设备和工具的维护:为了保证加工质量和设备的正常运行,应定期对直螺纹加工设备和工具进行维护和保养,包括清洁、润滑和更换磨损部件等。
三、直螺纹加工工艺控制:3.1 加工前的准备工作:在进行直螺纹加工之前,应对钢筋进行清洁和表面处理,确保加工质量。
3.2 直螺纹加工过程控制:加工过程中应控制加工参数,包括加工速度、切割深度和切削液的使用等,以保证加工质量和工作效率。
3.3 直螺纹加工后的处理:加工完成后,应对直螺纹进行清理和检查,确保螺纹的质量和表面的光洁度。
四、直螺纹加工质量控制:4.1 直螺纹尺寸控制:直螺纹的尺寸应符合相关标准和规范要求,包括螺纹直径、螺距和螺纹长度等。
4.2 直螺纹形状控制:直螺纹的形状应符合相关标准和规范要求,包括螺纹的角度、螺纹的牙型和螺纹的圆度等。
4.3 直螺纹表面质量控制:直螺纹的表面质量应符合相关标准和规范要求,包括螺纹的光洁度、螺纹的无裂纹和螺纹的无气孔等。

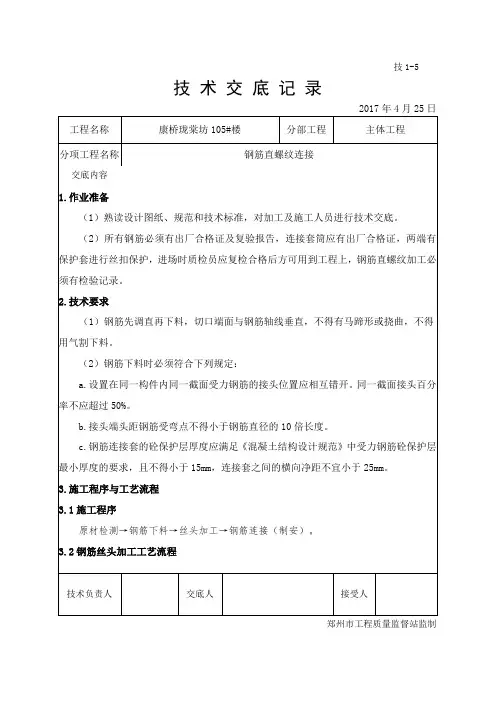

钢筋直螺纹套筒连接技术交底45965
3.1施工程序
原材检测→钢筋下料→丝头加工→钢筋连接(制安)。
3.2钢筋丝头加工工艺流程
技术负责人
交底人
接受人
郑州市工程质量监督站监制
技1-5
技术交底录
2017年4月25日
工程名称
康桥珑棠坊105#楼
分部工程
主体工程
分项工程名称
钢筋直螺纹连接
交底内容
(1)钢筋端部平头使用钢筋切割机进行切割;
5.7直螺纹接头试验
(1)同一施工条件下采用同一材料的同等级同型式同规格接头,以500个为一个检验批进行检验和验收,不足500个的也按一个检验批计算。每一批取3个试件做单向拉伸试验。
(2)当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时,该验收批定为合格。如有一个试件抗拉强度不符合要求,应取六个试件进行复检。复检中仍有一个不符合要求时,该验收批判定为不合格。
(2)按照钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸;
(3)按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋加工尺寸:
(4)调整剥肋挡块及滚轧行程开关位置,保证剥肋及滚轧螺纹的长度符合丝头加工尺寸的规定;标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度,且允许误差为+2P;
(5)丝头加工时应用水性润滑液,不得使用油性润滑液;
(6)钢筋丝头加工完毕经检验合格后,应立即带上丝头保护帽或拧上连接套筒,防止装卸钢筋时损坏丝头;
4.施工要求
(1)连接钢筋时,钢筋规格和连接套的规格应一致,并确保钢筋和连接套的丝扣干净、完好无损。
(2)必须用力矩扳手拧紧接头。
(3)力矩扳手的精度为±5%,要求每半年用扭力仪检定一次。
(4)连接钢筋时应对正轴线将钢筋拧入连接套,然后用力矩扳手拧紧。接头拧紧值应满足表一规定的力矩值,不得超拧,拧紧后的接头应作上标记,防止钢筋接头漏拧。
钢筋直螺纹套筒连接技术
④采用预埋接头时,连接套筒的位置、规格和数量应符合设 计要求。带连接套筒的钢筋应固定牢,连接套筒的外露 端应有保护盖。
(2)质量要求
①钢筋直螺纹接头应使用工作扳手或管钳进行施工,将两个 钢筋丝头在套管中间位置相互顶紧(锁母型接头除外), 接头拧紧力矩不应小于下述规定:
65
32.5
32
30.5±0.2 M32.5×3
75
37.5
36
34.5±0.2 M36.4×3
90
45
40
38.1±0.2 M40.1×3
100
50
丝扣数
12 12 12 12 12 13 14 17 19
丝 头 解 析 图 :
环规检验示意图:
b、检验标准:
①经自检合格的丝头,应随机抽样进行检查,以一个工作班内生产的 丝头为一个检验批,随机抽检10%,且不得少于10个,并按附表1填写钢 筋丝头检验记录表。当合格率小于95%时,应另抽取同样数量的丝头重 新检验,当两次检验总的合格率不小于95%时,该产品为合格。否则, 加工该批丝头的设备应停止加工,查明原因并解决后再继续加工丝头; 同时应对该批钢筋丝头逐个进行检验,合格者方可使用,对不合格丝头 进行分析处理。 ②、钢筋丝头加工完成、检验 合格后,要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护,以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
丝头保护(丝头加工后用保 护套进行丝头保护)
3、直螺纹连接
(1)、技术要求
①钢筋机械连接的力学性能应符合国家现行标准《钢筋机械 连接通用技术规程》JGJ107、《钢筋焊接及验收规程》 JGJ18的规定抽取钢筋机械连接接头试件作力学性能检验, 其质量应符合有关规程的规定;
直螺纹钢筋套筒连接施工技术交底
直螺纹钢筋套筒连接施工技术交底直螺纹钢筋套筒连接施工技术交底一、施工机具LBG-40型钢筋直螺纹滚丝机、切割机、环通规、环止规、游标卡尺、通端塞规、止端塞规、管钳扳手、力矩扳手。
二、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训,经考核合格后方可持证上岗操作。
2、钢筋应先调直再加工,切口端面要与钢筋轴线垂直,端头弯曲、马蹄形严重的要切去,但不得用气割下料。
三、直螺纹套筒质量要求1、材质要求:采用HRB335、HRB400钢筋制作,其机械性能、化学成份应符合有关规定。
2、结构尺寸:表 13、质量要求:(1)连接套表面无裂纹,螺牙饱满,无其他缺陷。
(2)光面塞规:通端量规能通过小径,且止端量规不能通过。
(3)螺纹塞规:通规能顺利旋入套筒并达到旋合长度,止规从套筒端部旋入量不应超过3个螺距。
表2 钢筋丝头加工参数四、施工工艺1、工艺流程:确定滚丝机位置→钢筋调直、切割机下料→丝头加工→丝头质量检查(套丝帽保护)→用机械扳手进行套筒与丝头连接→接头连接后质量检查→钢筋直螺纹接头送检2、钢筋丝头加工:(1)按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。
(2)按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋直径尺寸。
(3)调整剥肋挡块及滚压行程开关位置,保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
(4)钢筋丝头长度的确定,确定原则:以钢筋连接套筒长度的一半为钢筋丝扣长度,由于钢筋的开始端和结束端存在不完整丝扣,初步确定钢筋丝扣的有效长度见表2。
允许偏差为0~2P(P为螺距),施工中按0~1P 控制。
五、接头质量检验1、工程中应用滚压直螺纹钢筋接头时,技术提供单位应提交有效的型式检验报告。
2、钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求:⑴每种规格的钢筋接头试件不应少于3根;⑵接头试件的钢筋母材应进行抗拉强度试验;试件不小于3根,且应取自接头试件的同一根钢筋;⑶3根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值,同时接头尚应不小于0.9倍钢筋母材的抗拉强度实测值。
钢筋直螺纹套筒连接技术交底.
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件994615644315581.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
云南省住房和城乡建设厅印制技术交底记录表C1-10资料号工程名称 交底日期 2015.08.19 施工单位分项工程名称钢筋工程交底提要施工准备、施工工艺、施工控制要点、安全环保要求交底内容:钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
钢筋直螺纹套筒机械连接技术交底
钢筋直螺纹套筒机械连接技术交底技术交底记录单位: 沿德高速八标项目经理部年月日工程名称交底地点交底组织单位交底负责人接受交底单位接收负责人内容及说明:套筒直螺纹钢筋机械连接技术交底一、作业准备1、熟悉施工图,检查钢筋材料表、配料单或料牌,核对每个编号钢筋的直径、式样、根数等项目是否存在与施工图不符的情况。
2、各种机械到位并且能够正常运行,钢筋位置摆放合理,便于钢筋加工。
3、参加直螺纹连接施工操作人员,均应经过技术培训、考核合格后方可持证上岗。
4、连接套不得有严重锈蚀、油脂等影响砼质量的缺陷或杂物。
5、要求厂家现场对工具进行调试,保证各种工具处于正常状态。
6、主要机具: 套丝机、力矩扳手、螺纹通止环、塞规、卡尺工具。
7、钢筋直螺纹加工必须有检验记录。
二、技术要求(1) 钢筋先调直再下料,切口端面与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料(2) 钢筋下料时必须符合下列规定:a. 设置在同一构件内同一截面受力钢筋的接头位置应相互错开。
同一截面接头百分率不应超过50%。
b. 接头端头距钢筋受弯点不得小于钢筋直径的10 倍长度。
c. 钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求,且不得小于15mm,连接套之间的横向净距不宜小于25mm。
(3) 下料原则:a. 同规格钢筋根据不同长度,长短搭配,统筹配料; 先断长料,后断短料,减少短头,减少损耗。
b. 钢筋切断时应核对配料单,并进行钢筋试弯,检查料表尺寸与实际成型的尺寸是否相符,无误后方可大量加工。
c. 在工作台设置控制下料长度的限位挡板,精确控制钢筋的下料长度。
d. 钢筋切断时,钢筋和切断机刀口要成垂线,并严格执行操作规程,确保安全,钢筋切割完毕必须经过扫毛去除钢筋端头毛刺。
在切断过程中,如发现钢筋有劈裂、缩头或严重的弯头,必须切除。
三、工艺流程预接:钢筋端面平头?剥肋滚压螺纹?丝头质量检验?利用套简连接?接头检验;现场连接:钢筋就位?拧下钢筋保护帽和套筒保护帽?接头拧紧?作标记?质量检验。
直螺纹套筒技术交底
工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要:一、直螺纹连接技术要求1、连接套①、经检验合格的连接套,包装箱内应有明显的标记,一端孔应用密封盖扣紧。
②、连接套进场时应有产品合格证,安装前应进行复检。
③、连接套不能有严重锈蚀、有油脂等影响混凝土质量的缺陷或杂物。
④、连接套精确为副6f级,并符合GB/T197的规定,表面粗糙度不低于6.3。
⑤、按照施工的实际需要标准型:用于一般连接钢筋的部位;⑥、标准型连接套的外形尺寸应符合下表规定:连接套外形尺寸单位:mm规格(d)螺距(p)长度L-02 外径Φ-00.4 螺纹小径D1+0.4Φ18 2.5 40 Φ29 16.3Φ20 2.5 45 Φ31 18.1Φ22 2.5 50 Φ33 20.2Φ25 3.0 55 Φ37 22.9项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。
工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要:2、施工准备为了满足本工程质量及进度要求,由专业人员负责施工:①、本工程将由施工单位调派专业人员到现场负责。
②、确保现场有专业机械操作工2-4人(有上岗证)钢筋滚压机2台,并根据施工现场要求随时增加,机械及人员以满足施工进度。
③、在施工现场设专职质检员1个,对所有加工与安装的接头及时检查,并做好记录(统一表格式);确保工程质量优良(优良率100%)。
④、在施工现场设专职安全员1名,配合做好安全预防措施,并做好记录。
3、丝头加工①、螺纹加工直径调定:根据所加工直径,把滚丝的相应规格通过通止棒调整,然后锁紧滚丝轮,严禁一次调定,滚丝牙应相对吻合,严禁丝牙交叉锁紧。
②、长度调整:根据所滚压钢筋直径丝头长度,把行程调节板上相应的刻线对准护板上的“0”刻线,然后锁紧,即完成初步调整。
③、直径、长度的调整:由于各部误差积累影响刻线的准确性,所以刻线均为初步指示线,最后以实际加工的直径和丝头长度进行微调,直至合格,调整时必须直径从大到小,丝头长度由短到长,顺序渐渐的进行调整。
钢筋直螺纹套筒机械连接技术交底
钢筋直螺纹套筒机械连接技术交底技术交底记录单位:沿德高速八标项目经理部年月日工程名称交底地点交底组织单位交底负责人接受交底单位接收负责人内容及说明:套筒直螺纹钢筋机械连接技术交底一、作业准备1、熟悉施工图,检查钢筋材料表、配料单或料牌,核对每个编号钢筋的直径、式样、根数等项目是否存在与施工图不符的情况。
2、各种机械到位并且能够正常运行,钢筋位置摆放合理,便于钢筋加工。
3、参加直螺纹连接施工操作人员,均应经过技术培训、考核合格后方可持证上岗。
4、连接套不得有严重锈蚀、油脂等影响砼质量的缺陷或杂物。
5、要求厂家现场对工具进行调试,保证各种工具处于正常状态。
6、主要机具:套丝机、力矩扳手、螺纹通止环、塞规、卡尺工具。
7、钢筋直螺纹加工必须有检验记录。
二、技术要求(1)钢筋先调直再下料,切口端面与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。
(2)钢筋下料时必须符合下列规定:a.设置在同一构件内同一截面受力钢筋的接头位置应相互错开。
同一截面接头百分率不应超过50%。
b.接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。
c.钢筋连接套的砼保护层厚度应满足《混凝土结构设计规范》中受力钢筋砼保护层最小厚度的要求,且不得小于15mm,连接套之间的横向净距不宜小于25mm。
(3)下料原则:a.同规格钢筋根据不同长度,长短搭配,统筹配料;先断长料,后断短料,减少短头,减少损耗。
b.钢筋切断时应核对配料单,并进行钢筋试弯,检查料表尺寸与实际成型的尺寸是否相符,无误后方可大量加工。
c.在工作台设置控制下料长度的限位挡板,精确控制钢筋的下料长度。
d.钢筋切断时,钢筋和切断机刀口要成垂线,并严格执行操作规程,确保安全,钢筋切割完毕必须经过扫毛去除钢筋端头毛刺。
在切断过程中,如发现钢筋有劈裂、缩头或严重的弯头,必须切除。
三、工艺流程预接:钢筋端面平头?剥肋滚压螺纹?丝头质量检验?利用套简连接?接头检验;现场连接:钢筋就位?拧下钢筋保护帽和套筒保护帽?接头拧紧?作标记?质量检验。
钢筋直螺纹套筒连接技术交底.doc
1、施工准备;2、加工工艺的要求;3、钢筋连接;4、质量要求和注意事项;5、安全文明施工。
交底内容:1、施工准备1.1材料及主要机具:1.1.1各种型号钢筋1.1.1直螺纹滚丝机床1.1.3砂轮切割机1.1.4各种规格的塑料帽1.2作业条件:1.2.1所有钢筋应具有出厂合格证及出厂检验报告及进场检验报告。
1.2.2所供套筒具有生产合格证。
2、加工工艺的要求2.1钢筋下料:钢筋应使用砂轮切割机下料,切口端面应与钢筋轴线垂直,不允许有马蹄形或挠曲,不得用冲切下料,不得用电焊、气割等加热方式切断。
这是保证钢筋丝头长度、直径质量的关键。
2.2钢筋丝头的加工:钢筋下料达到质量要求后,可开始加工丝头,加工钢筋直螺纹丝头应在专用的滚丝机床上进行。
2.3加工丝头的检验加工丝头的检验内容为:(1)丝头螺纹的长度(2)螺纹大、中、小径(3)螺纹牙形2.3.2所加工的钢筋丝头,要逐个检测,自检合格的丝头由技术人员以一个班加工的丝头为一个检验批按10%随机抽样进行检测。
2.3.3加工好的丝头应将两端戴上塑料保护帽,然后按钢筋的不同规格堆放。
2.3.4钢筋连接前,在施工现场滚丝,按每种规格钢筋的接头试件数量不少与3根,由试验员送试验室做静力单向拉伸试验并出具试验报告。
当钢筋连接头达到JGJ107-96要求时,即为合格接头,便可进行钢筋连接施工。
2.3.5检验出不合格的丝头应切除后重新制作。
3、钢筋连接3.1同径连接套3.1.1用扳手或管钳将直螺纹连接套与一端钢筋拧到位,再另一端钢筋与连接套拧到位。
3.1.2当连接水平钢筋时,应从一头往往另一头依次拧紧接头,不得从两头往中间连接,以免造成连接质量事故。
3.2正、反丝扣连接套将不能转动的钢筋加工成左旋螺纹,用正、反丝扣连接套(一端为右旋螺纹,另一端为左旋螺纹)将待连接钢筋对上连接套入口,转动连接套即可使钢筋同时旋入连接套。
3.3 连接完成后,质检人员应予以检验,检验方法为:连接完成后套筒两侧外露螺纹长度是否相等且每侧不超过一个完整丝扣。
钢筋直螺纹套筒链接技术交底
《钢筋直螺纹套筒链接技术交底》第一节工程概况本项目为XXX工程,位于XXX地区,主要包括XXX栋建筑物、XXX配套设施等。
工程占地面积XXX平方米,总建筑面积XXX平方米。
本工程结构体系采用钢筋混凝土框架结构,基础采用钢筋直螺纹套筒链接方式。
第二节钢筋直螺纹套筒链接技术简介1. 直螺纹套筒链接原理:钢筋直螺纹套筒链接是利用钢筋端部的螺纹与套筒内螺纹的紧密配合,通过摩擦力来实现钢筋之间的连接。
在施工过程中,通过专用的螺纹连接器将钢筋和套筒连接在一起,形成稳定的钢筋骨架。
2. 直螺纹套筒链接优点:(1)连接可靠:直螺纹套筒链接具有良好的抗拉、抗压、抗剪性能,能满足结构设计要求。
(2)施工方便:直螺纹套筒链接施工速度快,操作简单,便于现场管理。
(3)适用范围广:直螺纹套筒链接适用于各种类型的钢筋连接,特别是在高空、狭小空间等施工环境中具有明显优势。
(4)经济效益高:直螺纹套筒链接减少了钢筋焊接作业,提高了工程质量,降低了工程成本。
第三节钢筋直螺纹套筒链接施工要求1. 材料要求:(1)钢筋:应符合国家现行标准《钢筋混凝土用钢》GB/T 1499.1的规定,具有良好的抗震性能和焊接性能。
(2)直螺纹套筒:应符合国家现行标准《钢筋连接用直螺纹套筒》JG/T 398的规定,具有良好的抗拉、抗压、抗剪性能。
2. 施工准备:(1)熟悉设计图纸和施工方案,了解钢筋直螺纹套筒链接的相关技术要求。
(2)检查钢筋和直螺纹套筒的质量,确保符合国家标准。
(3)准备必要的施工设备和工具,如螺纹连接器、扳手、锯床等。
3. 施工工艺:(1)钢筋加工:根据设计要求,将钢筋端部加工成直螺纹。
(2)套筒安装:将套筒安装在钢筋端部,确保套筒内螺纹与钢筋端部螺纹紧密配合。
(3)连接:使用螺纹连接器将钢筋和套筒连接在一起,确保连接牢固。
(4)质量检查:对连接完成的钢筋进行质量检查,确保满足设计要求。
第四节施工注意事项1. 施工过程中,应严格按照施工方案和操作规程进行,确保工程质量。
钢筋直螺纹连接技术交底
审核人
交底人
接受交底人
表-2
完整丝扣圈数 ≥8 ≥7 ≥8 ≥9 ≥9
丝头长度
审核人
交底人
接受交底人
C--002
技术交底记录
第 3 页 工程名称 施工单位 交底提要 直螺纹连接 交底日期 分项工程名称 钢筋工程
滚压直螺纹接头用连接套筒的规格与尺寸应符合表-3、表-4 规定。 标准型套筒的几何尺寸
规格 16 18 20 22 25 螺纹直径 M16.5×2 M19×2.5 M21×2.5 M23×2.5 M26×3
审核人
交底人
接受交底人
C—002
技术交底记录
工程名称 施工单位 交底提要 直螺纹连接 交底日期 分项工程名称
第4页
钢筋工程
2.2 成品保护 2.2.1 连接管丝扣质量检验合格后,两端用塑料密封盖保护。 2.2.2 钢筋端头套丝时,应采用专用设备及水溶性切削润滑液;套丝后应立即戴上塑料保护帽,确保 丝扣不被损坏;另一端可按规定的力矩值拧紧连接套。 2.2.3 连接半成品应按规格分类堆放整齐待用,不得随意抛掷。 2.3 安全措施 2.3.1 在高空安装直螺纹接头应搭设临时脚手,系安全带。 2.3.2 用力矩扳手拧紧接头或检验接头时,应按规定的拧紧力矩值,不得超负荷拧紧。 2.3.3 操作人员应戴安全帽和手套。 2.4 施工注意事项 2.4.1 直螺纹连接要搞好施工控制,施工前要按工程图钢筋布置设计好接头位置、数量、规格、连 接方式,并下达计划,提出加工精度误差要求,提出加工安装过程中可能出现的问题和对策控制表; 套丝完后应用直螺纹塞规和牙形卡规进行检测;安装连接后,由专职人员校验力矩值做到层层把关, 以确保质量。 2.4.2 直螺纹连接套的材质性能(强度、变形等)须与被连接钢筋相匹配,并略高于母材 。
05钢筋直螺纹套筒连接技术交底-secret
5.2冷却液箱15天清理一次。
5.3操作中如有异常,请立刻通知技术员和我方工长,不得私自乱动。
审核人
交底人
接受交底人
3.2.7连接钢筋时,对正轴线将钢筋拧入连接套,然后用力矩扳手拧紧,接头拧紧直应满足力矩值,不得超拧,拧紧后接头应做上标记。
3.2.8对加工完的丝头进行自检:
外观质量:目测牙形饱满,牙顶宽超过0.75mm秃牙部分累计长度不超过1/2螺纹周长。
螺纹大径:光面轴用量规、通端量规应通过螺纹大径,且止端不应通过。
3.2.9当完成丝头滚压长度后,机床会自动倒车回返,在滚丝轮即将离开丝头时,应顺时针为进给手柄加一定的力,滚丝轮与丝头完全脱开后顺势摇到“0”位,机床自动停车。
3.2.10松开夹钳,取下钢筋,完成一个丝头的加工。
4.质量要求
4.1直螺纹接头进场时须有材料质量证明书、、产品合格证、试验报告单。
4.2工艺检验试验:在正式施工前,按同批钢筋、同等机械连接形式的接头试件不少于三根同时对应截取接头试件的钢筋母材,进行抗拉强度试验。
3.2钢筋连接
钢筋就位——取下钢筋保护措施——接头拧紧——作标记——施工检验。
3.2.1直径≥16的主筋采用等强直螺纹连接,接头要相互错开,同一截面接头钢筋面积在受拉区不得大于钢筋总截面面积的50%,机械连结接头中心间距不小于35d且不小于500mm。
技术交底记录
共4页第3页
工程名称
腾辉国际城B区一期(二标段)工程
技术交底记录
共4页第2页
工程名称
腾辉国际城B区一期(二标段)工程
施工单位
江苏华泰建设工程有限公司
编号
交底部位
地下室钢筋机械连接
钢筋直螺纹套筒连接施工技术交底
技术交底单施工单位:交底内容1)按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。
2)按钢筋规格更换定位盘,并调整好剥肋直径尺寸。
3)调整剥肋档块及滚轧行程开关位置,保证剥肋及滚轧螺纹的长度。
4)装卡钢筋,开动设备进行剥肋及滚压加工。
5)加工丝头时,应采用水溶性切削液,当气温低于0 C时,应掺入15~20%亚硝酸钠。
严禁用机油做切削液或不加切削液加工丝头。
6)检验合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐。
3 套筒安装并拧紧1)连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。
2)采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。
3)滚压直螺纹接头应使用扭力扳手或管钳进行施工,将两个钢筋丝头在套筒中间位置相互顶紧,应采用扭力扳手按规定的力矩值把钢筋接头拧紧。
扭力扳手的精度为±5%。
4)经拧紧后的滚压直螺纹接头应做出标记,单边允许完整丝扣外露为1-1.5扣。
5)根据待接钢筋所在部位及转动难易情况,选用不同的套筒类型,采取不同的安装方法,见图2-1~图2-2。
图2-1 标准型接头安装图2-2 正反丝扣型接头安装五、成品保护1)钢筋丝扣加工完成,堆放时必须在丝扣上套上塑料保护帽,防止丝扣破坏。
2)带连接套筒的钢筋应固定牢靠,对于已绑扎但未安装套筒的钢筋丝扣仍应有塑料保护盖。
3)对于长时间未安装套筒的钢筋丝扣,应采取可靠措施防止丝扣生锈。
六、质量保证措施1 筏板结构构件中纵向受力钢筋的接头宜相互错开,钢筋机械连接的连接区段长度应按≥40 d 计算( d 为被连接钢筋中的较大直径)。
在同一连接区段内有接头的受力钢交底人:接受交底人:。
直螺纹套筒技术交底
2、作业条件:
1)操作工人包括套丝的工人必须经专门培训,并经考试合格后方可上岗。
2)接头位置应符合规定。
3)熟悉图纸,认真核对图纸,按图纸要求和规范规定进行制作和安装。
3、施工工艺和质量要求
1)工艺流程:下料→钢筋端部切割→切削直螺纹→利用连接套筒对接钢筋。
2)下料:钢筋下料端应平直,允许少量偏斜,应以能墩出合格头型为准。
3)套丝:在合格的墩头上用专用车床套丝机进行套丝。
4)利用普通管钳扳手拧紧即可。
5)技术参数:连接套筒的设计抗拉强度大于等于钢筋设计抗拉强度的1.2倍。
6)外形尺寸:用卡尺或专用量具检查,要求是丝头长度应满足设计要求,标准型接头的丝头长度公差为(+1P)(P为螺距)。
7)套丝必须用牙形规与卡规检查,钢筋的牙形必须与牙形规相吻合,其小端直径必须在卡规上标出的允许误差之内。
技术交底记录
工程名称
xxx项目
施工单位
xxx有限公司
交底部位
主体工程
工序名称
钢筋直螺纹接头连接
交底提要:机具准备、质量要求及施工工艺。
交底内容:
1、材料及主要机具:
1)钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单。
2)连接套应符合以下要求:
有明显的规格标记、有产品合格证、连接套应分类包装存放,不得混淆和锈蚀。
8)钢筋下料用切断机或砂轮锯,并且不准有毛刺、裂纹、端头不得弯曲,不得出现马蹄形,要求钢筋端面与钢筋轴线垂直。
9)接头:对连接好的钢筋接头,套筒两端的丝扣不宜超过一个完整扣,以保证必要的拧入丝扣长度。
10)连接之前应检查钢筋螺纹及连接套螺纹是否完好无损,钢筋螺纹丝头如发现杂物或锈蚀,可对接头进行紧固时,使用的力矩扳手发出“咔塔”响声,说明达到接头的拧紧值。
钢筋直螺纹连接技术交底
工程名称交底日期施工单位分项工程名称交底提要直螺纹连接交底内容:一、施工机具钢筋剥肋滚压直螺纹机、环通规、环止规、力矩扳手、普通扳手、管钳、丝头卡板等。
二、基本概况本工程需套丝钢筋规格如下:直径≥16的钢筋采用直螺纹套筒连接。
三、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训,经考核合格后方可持证上岗操作。
2、钢筋加工前应先用切割机把钢筋端头切除,切口端面要与钢筋轴线垂直,端头弯曲、马蹄形严重的要切去,但不得用气割下料。
四、施工工艺1、工艺流程:预接:钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验;现场连接:钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。
2、钢筋丝头加工:1)、按所需的钢筋规格调整试棒并调整好滚丝头内孔最小尺寸。
2)、钢筋丝头的牙形,螺距必须与连接的牙形、螺距相吻合,有效丝扣内的秃牙部分累计长度不大于一扣周长的1/2。
3)、按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋直径尺寸。
4)、调整剥肋挡块及滚压行程开关位置,保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
5)、丝头加工时应使用水性润滑液,不得使用油性润滑液。
6)、套丝完成后必须用手持砂轮打磨丝口端头,保证接触面光滑平整。
3、钢筋丝头加工完成、检验合格后,要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护,以防螺纹钢筋丝头发生锈蚀,再一个就是在搬动或运输过程中被损坏或污染丝头。
审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。
工程名称交底日期施工单位分项工程名称交底提要直螺纹连接交底内容:4、使用扳手或管钳对钢筋接头拧紧时,只要达到力矩扳手调定的力矩值即可滚轧直螺纹钢筋接头安装时的最小拧紧扭矩值钢筋直径(mm) 16 18~20 22~25 28~32拧紧力矩值(N•m) 100 200 260 3205、钢筋端部平头使用台式砂轮片切割机进行切割。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
⑤利用套简连接
9
⑥接头检验
2、丝头加工
a、质量要求:
①加工丝头时,应采用水溶性切削液,严禁采用油性切削液; ②加工的丝头长度为标准型套筒长度的1/2,其公差为+2P(P为螺距),
锁母型接头加长端的丝头长度应符合设计要求; ③用环通、止规检查;外观检查应逐个进行,丝头表面不得有影响接头
性能的损坏及锈蚀。具体检查要求如下:
3、材料准备:
(1)、接头根据抗拉强度、残余变形以及高应力和大变形条件下反复拉压性 能的差异,分为下列三个等级:
接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.10倍钢 Ⅰ级 筋抗拉强度标准值,残余变形小并具有高延性及反复拉压性能
接头抗拉强度不小于被连接钢筋抗拉强度标准值,残余变形较小 Ⅱ级 并具有高延性及反复拉压性能
XXXX产业园(一期)Ⅰ标段 钢筋直螺纹套筒连接技术交底
1
目录
一、施工准备 二、施工工艺及质量要求
2
一、施工准备
1、施工机具 a、加工工具:钢筋直螺纹套丝机机、砂轮切割机;
直螺纹钢筋套丝机
砂轮切割机
3
b、检测工具:游标卡尺、环规、力矩扳手及普通扳手。
环规
力矩扳手
数显游标卡尺
力矩刻度
4
2、人员准备:参加滚压直螺纹接头施工的人员必须进 行技术交底。
65
32.5
32
30.5±0.2 M32.5×3
75
37.5
36
34.5±0.2 M36.4×3
90
45
40
38.1±0.2 M40.1×3
100
50
丝扣数
12 12 12 12 12 13 14 17 19 11
丝 头 解 析 图 :
环规检验示意图:
12
b、检验标准:
①经自检合格的丝头,应随机抽样进行检查,以一个工作班内生产的 丝头为一个检验批,随机抽检10%,且不得少于10个,并按附表1填写钢 筋丝头检验记录表。当合格率小于95%时,应另抽取同样数量的丝头重 新检验,当两次检验总的合格率不小于95%时,该产品为合格。否则, 加工该批丝头的设备应停止加工,查明原因并解决后再继续加工丝头; 同时应对该批钢筋丝头逐个进行检验,合格者方可使用,对不合格丝头 进行分析处理。 ②、钢筋丝头加工完成、检验 合格后,要用专用的钢筋丝头 保护帽或连接套筒对钢筋丝头 进行保护,以防螺纹在钢筋搬 动或运输过程中被损坏或污染。
①钢筋机械连接的力学性能应符合国家现行标准《钢筋机械 连接通用技术规程》JGJ107、《钢筋焊接及验收规程》 JGJ18的规定抽取钢筋机械连接接头试件作力学性能检验, 其质量应符合有关规程的规定;
②钢筋连接件的混凝土保护层厚度宜符合现行国家标准《混 凝土结构设计规范》GB50010中受力钢筋的混凝土保护层 最小厚度的规定,且不得小于15mm。连接件之间的横向 净距不宜小于25mm。
①、每种规格钢筋接头试件不应少于3根; ②、钢筋母材抗拉强度试件不应少于3根,且应取自接头试件的同一根 钢筋; ③、3根接头试件的抗拉强度均应符合JGJ107-2010中表3.0.5的规定:
接头等级
Ⅰ级
Ⅱ级
Ⅲ级
抗拉强度
f0mst≥fstk 断于钢筋 或f0mst≥1.10fstk 断于接头
f0mst≥fstk
接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍,残余 Ⅲ级 变形较小并具有一定的延性及反复拉压性能。
5
(2)结构设计图纸中应列出设计选用的钢筋接头等级和应用部位。 接头等级的选定应符合下列规定:
A、混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位应优先选用 Ⅱ级接头。当在同一连接区段内必须实施100%钢筋接头的连接时,应采 用Ⅰ级接头。规格剥肋直径螺纹尺寸
套筒长度 有效丝扣长 度(+2P)
16
15.2±0.2 M16.4×2
40
20
18
16.9±0.2 M18.4×2.5
45
22.5
20
18.8±0.2 M20.5×2.5
50
25
22
20.8±0.2 M22.5×2.5
55
27.5
25
23.7±0.2 M25.5×3
60
30
28
26.6±0.2 M28.5×3
丝头保护(丝头加工后用保 护套进行丝头保护)
13
用卡尺或专用量规检查
现场套筒长度检查
环止规检查未能止住不合格
环通规检查能通过合格 14
不合格丝头(切去丝头重新加工):
丝头有效螺纹长度不够
端头面未打磨、马蹄口未切除
丝扣数目不够(Ф20应为12个)
15
未打磨、有马蹄口
3、直螺纹连接
(1)、技术要求
序号 检查项目 量具名称
1 螺纹牙型直 目测、螺纹环
径
规
2 丝头长度 卡尺或专用量
规
检验要求
牙型完整,牙顶宽度大于0.3P的完整 丝扣累计长度不得超过两个螺纹周长; 通端螺纹环通规能顺利旋入,止端螺 纹允许环止规与端部螺纹部分旋合, 旋入量不得超过3P(P为螺距) 应满足上述②中阐述的要求。
10
④丝头尺寸要求如下表(mm):
6
③、受拉钢筋应力较小部位或纵向受压钢筋,接头百分率可不受限制。 ④、对直接承受动力荷载的结构构件,接头百分率不应大于50%。
(3)、工程中应用钢筋机械连接接头时,应由供货单位提供有 效的型式检验报告,这一内容由直螺纹加工单位提供;
(4)、钢筋连接工程开始前及施工过程中,应对每批进场钢筋 进行接头工艺检验,工艺检验应符合下列要求:
B、混凝土结构中钢筋应力较高但对延性要求不高的部位可采用Ⅲ级接头。 C、结构构件中纵向受力构件钢筋机械连接接头的位置应相互错开。在任一
接头中心至长度为钢筋直径35倍的区段范围内,在同一连接区段内纵向 受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下列规定: ①、接头宜设置在结构受拉钢筋应力较小部位,当需要在高应力部位设 置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%,Ⅱ级 接头的接头百分率不应大于50%。Ⅰ级接头的接头百分率除第二条所列情 况可不受限制。 ②、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无 法避开时,应采用Ⅱ级接头或Ⅰ级接头,且接头百分率不应大于50%。
f0mst≥1.25fstk
7
二、施工工艺及质量要求
1、工艺流程
a、预接:钢筋端面切割打磨——钢筋加工套丝——丝头 质量检验——利用套筒连接——接头检验 b、现场连接:钢筋就位——拧下钢筋保护帽和套筒保护 帽——接头拧紧——施工质量检验
①钢筋端面切割打磨
②钢筋加工套丝
8
③丝头质量检验
④检验合格后套保护帽存放待用
