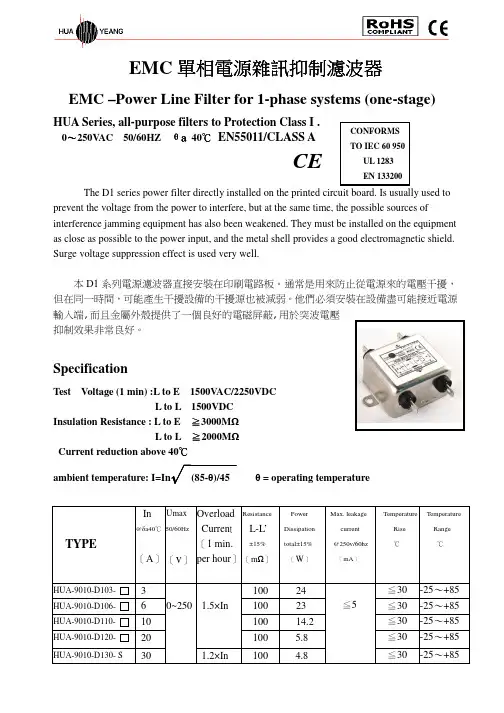

EMC 單相電源雜訊抑制濾波器EMC –Power Line Filter for 1-phase systems (one-stage)HUA Series, all-purpose filters to Protection Class I . 0～250V AC 50/60HZ θa 40℃ EN55011/CLASS ACEThe D1 series power filter directly installed on the printed circuit board. Is usually used to prevent the voltage from the power to interfere, but at the same time, the possible sources ofinterference jamming equipment has also been weakened. They must be installed on the equipment as close as possible to the power input, and the metal shell provides a good electromagnetic shield. Surge voltage suppression effect is used very well.本D1系列電源濾波器直接安裝在印刷電路板。
通常是用來防止從電源來的電壓干擾， 但在同一時間，可能產生干擾設備的干擾源也被減弱。
他們必須安裝在設備盡可能接近電源輸入端,而且金屬外殼提供了一個良好的電磁屏蔽,用於突波電壓抑制效果非常良好。
SpecificationTest Voltage (1 min) :L to E 1500V AC/2250VDC L to L 1500VDC Insulation Resistance : L to E ≧3000M Ω L to L ≧2000M Ω Current reduction above 40℃ ambient temperature: I=In√(85-θ)/45θ = operating temperatureCONFORMS TO IEC 60 950 UL 1283 EN 133200Order Types (訂購型號說明)型號表示外殼形式03 : 表示3A額定電流10 : 表示10A額定電流30 : 表示30A額定電流Circuit Diagram(電路圖)Insertion loss (衰減值)Dimension(mm)外殼形式T1DLB1LB2LETC1TTHT4SC1。
雕刻机专用EMI电源滤波器220V／250V单相双节 上海民恩厂家直销
J
1.0 65 0.47 4.7 1.0
G2 0.5 40 1.0 4.7 1.0
G2 0.4 30 2.2 10 0.47
G2 0.3 20 2.2 10 0.47
N10 0.25 15 4.4 20 0.47
ME710-100 100A
≤2.0mA
N10 0.2 15 4.4 20 0.47
电源滤波器是一种无源低通滤波器，滤波频段在 10KHz-30MHz 之间，不仅能有效抑制沿电源线传播的传导 干扰，同时也能大大降低电子设备产生的辐射干扰。
滤波器命名说明
ME 210 D – 10 / ??
端接方式代号 Connection Type 额定电流数 Rated Current
附加位（可同时出现）/Option “D” 直流滤波器 / DC filter “H” 高工作电压型 / High voltage filter “M” 军用滤波器/ Military filter “B” 医用滤波器 / Medical filter “F” 400Hz 滤波器 / 400Hz filter “L” 低漏电流型 / Low leakage current filter “S” 小体积型 / Small size filter ......
◆ 技术参数 额定电压
试验电压
线-线 线-地
250VAC 1760VDC 2000VAC
额定电流@40℃ 工作频率 气候类别
1A~25A 50/60Hz 25/085/21
◆ 产品列表
产品型号
ME610-1 ME610-3 ME610-6 ME610-10 ME610-16 ME610-25
额定电流 @40℃
● 适用于逆变、伺服、变频、焊机、加油机等工业设
单相滤波器原理
单相滤波器原理A single-phase filter is a type of electronic filter designed to improve the quality of power and eliminate unwanted noise and harmonics in single-phase power systems. 单相滤波器是一种电子滤波器，旨在提高电力质量，并消除单相电力系统中不需要的噪音和谐波。
These filters are commonly used in residential, commercial, and industrial applications to improve power factor, reduce electromagnetic interference, and protect sensitive equipment. 这些滤波器通常用于住宅、商业和工业领域，以提高功率因数，减少电磁干扰，并保护敏感设备。
There are various types of single-phase filters, including passive filters, active filters, and hybrid filters, each with its own unique characteristics and applications. 单相滤波器有各种类型，包括无源滤波器、有源滤波器和混合滤波器，每种类型都有其独特的特点和应用。
Understanding the principles of single-phase filters can help users choose the right type of filter for their specific needs and ensure the reliable operation of their power systems. 理解单相滤波器的原理可以帮助用户选择适合其特定需求的滤波器类型，并确保其电力系统的可靠运行。
bianpin-电源滤波器
变频器作为电力电子设备 有电子元器件 计算机芯片等核心部件 易受外界的电气干扰 因此变频器投入电网运行 时 需要考虑电网电压是否对称 平衡以及配电母线上是否接有非线性设备等 另一方面变频器输入 输出侧都是一个非 线性电路 因此变频器的输入 输出侧电压 电流中含有丰富的谐波污染 这也就是说变频器投入运行既要防止受外界干 扰 又要防止它干扰外界 即通常所说的电磁兼容 (EMC) 为了使变频器的使用场合达到ＥＭＣ的要求 防御电磁干扰和谐 波污染 我公司专门研制生产了与变频器配套使用的系列输入和输出电源滤波器
降低电机噪声 保护电机线包 减小涡流损耗 可以使用非屏蔽电缆
宽的电流容量范围改善整个 系统的功效 裸露式结构易 于散热
可使用普通电缆 完全解决ＥＭＣ问题 降低输入滤波器成本
适用于对输出电压要求不高 但对成本有一定限制和希望降 低系统维护成本的场合
适用于对输出电压波形有一定 要求 以及希望减小对周围设 备干扰的场合
适用于大功率变频 逆变装置 可装入机箱或设备内部 与系 统整合的一体化解决方案
适用于对输出波形有特殊要求 以及对电磁干扰特别敏感的场 合
价格 一般 中等 高 较高 最高
注意
变频器输出用滤波器必须和变频器的工作状态以及电动机相匹配 因为在特定的工作状态下会引起自谐振 本手册中 的滤波器虽然都经过测试 在大多数场合都适用 但在选用时最好和我们的技术支持人员联系 并且提供变频器和电动机 的详细资料 如输出功率 工作电压 工作频率范围 变频器的载波频率等
景德镇滤波器厂家 景德镇电源滤波器厂家加工定制各类滤波器
安装使用注意事项 滤波器安装前请先阅读此注意事项！！！

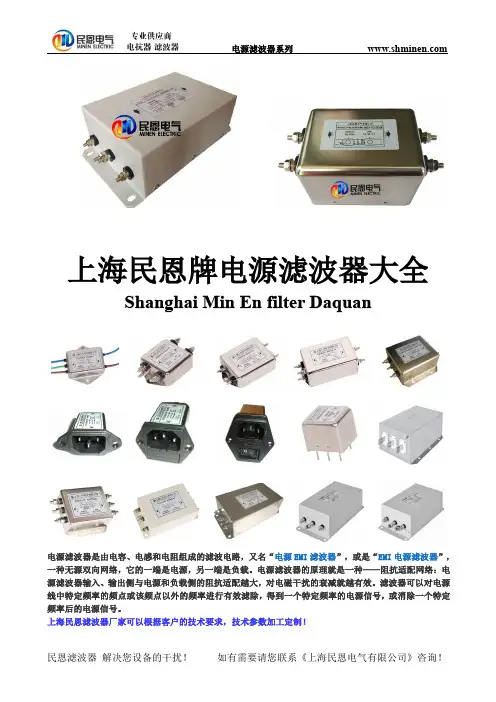

民恩滤波器 解决您设备的干扰！ 如有需要请您联系《上海民恩电气有限公司》咨询！
电源滤波器系列
1. 测试 上海民恩电气有限公司的每一只产品在出厂前均经过严格的测试，
但为出于安全考虑,建议您最好在使用前对“试验电压”进行测试；
民恩滤波器 解决您设备的干扰！ 如有需要请您联系《上海民恩电气有限公司》咨询！
电源滤波器系列
通过图①所示，为减小接地阻抗，滤波 器应安装在导电金属表面或通过编织接地带 与接地点就近相连，避免细长接地导线造成 较大的接地阻抗。
如图②所示，安装位置应选在电源入口 处缩短输入线在机箱内的长度，减少辐射干 扰。
通用型
ME200，ME210，ME220系列 ME410，ME422，ME430系列
ME610系列 ME710系列 ME360，ME370系列 ME460系列 ME760系列 ME280系列 ME480系列 ME780系列 ME420H系列 ME460H系列 ME160系列 ME180系列 ME170系列 ME210D系列 ME220D系列 ME430D系列 ME610系列 ME210M，ME220M系列 ME610M系列 ME370M系列 ME480M系列 ME210DM系列 ME430DM系列 ME920系列 ME920H系列 ME920VH系列 ME960系列 ME960H系列 ME960VH系列 ME966系列 ME210DH系列 ME361系列 ME100系列 ME110系列 ME500系列
5. 布线 滤波器的输入线与输出线不得平行或交叉；应使输入、输出线尽量 远离；
6. 检查 每年应最少一次对滤波器的连接进行检查。
滤波器型号及技术参数1

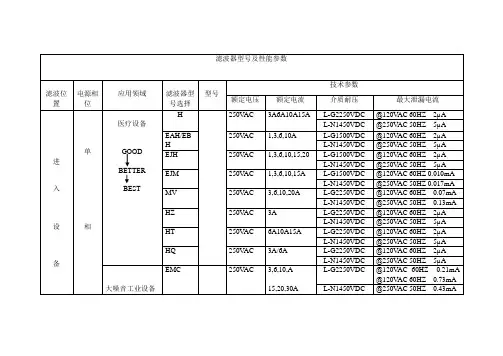

滤波器型号及性能参数滤波位置电源相位应用领域滤波器型号选择型号技术参数额定电压额定电流介质耐压最大泄漏电流进入设备单相医疗设备GOODBETTERBESTH 250V AC 3A6A10A15A L-G2250VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µAEAH/EBH250V AC 1,3,6,10A L-G1500VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µAEJH 250V AC 1,3,6,10,15,20 L-G1500VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µAEJM 250V AC 1,3,6,10,15A L-G1500VDC @120V AC 60HZ 0.010mAL-N1450VDC@250V AC 50HZ 0.017mA MV 250V AC 3,6,10,20A L-G2250VDC @120V AC 60HZ 0.07mAL-N1450VDC@250V AC 50HZ 0.13mA HZ 250V AC 3A L-G2250VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µAHT 250V AC 6A10A15A L-G2250VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µAHQ 250V AC 3A/6A L-G2250VDC @120V AC 60HZ 2µAL-N1450VDC@250V AC 50HZ 5µA 大噪音工业设备EMC 250V AC 3,6,10,A15,20,30AL-G2250VDC @120V AC 60HZ 0.21mA@120V AC 60HZ 0.73mAL-N1450VDC@250V AC 50HZ 0.43mA进入设备单相@250V AC 50HZ 1.52mA FC 250V AC 6,12,16,25,36 L-G2250VDC @120V AC 60HZ 3.8mAL-N1450VDC@250V AC 50HZ 6.7mA S 250V AC 3,6,10,20 L-G2250VDC @120V AC 60HZ 0.4mAL-N1450VDC@250V AC 50HZ 0.7mA V/W 250V AC 3,6,10,20 L-G2250VDC @120V AC 60HZ 0.50mAL-N1450VDC@250V AC 50HZ 0.82mA T 250V AC 3,6,10,15,20 L-G2250VDCL-N1450VDC普通工业设备EDP/EOP 250V AC 1,3,6,10 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mAB 250V AC 1,2,3,5,10,20,30 L-G2250VDCL-N1450VDCK 250V AC 1,2,3,5,10,20,30,40,60L-G2250VDC VK 0.5mA EK 0.21mAL-N1450VDC VK 1.0mA EK 0.36mA DK 250V AC 1,3,6,10,20 L-G2250VDC VDK0.4mA EDK0.22mAL-N1450VDC VDK0.7mA EDK0.38mA R 250V AC 1,2,3,5,10,20L-G2250VDC VR0.4mA ER0.21mAL-N1450VDC VR07mA ER0.36mA IEC320插座式SRB 250V AC L-G1500VDCL-N1450VDCEEA/EEB250V AC 1,3,6,10 L-G2250VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA EF 250V AC 1,3,6,10 L-G2250VDC @120V AC 60HZ 0.21mAL-N1450VDC@250V AC 50HZ 0.36mAEEJ 250V AC 1,3,6,10,15,20 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA EJS 250V AC 1,3,6,10,15,20 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA EBF 250V AC 1,3,6,10 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA ED 250V AC 1,3,6,10,15 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA EC 250V AC 1,3,6,10 L-G1500VDC @120V AC 60HZ 0.22mAL-N1450VDC@250V AC 50HZ 0.38mA EJT 250V AC 1,3,6,10,15,20 L-G1500VDC 1--15 200.22/0.38mA 0.20/0.40mAL-N1450VDC白色家用电器WG 250V AC 16A @120V AC 60HZA,B&C D,E&F0.74mA 0.10mA1.25mA 0.17mA三相FCD 相对相480V AC 6,16,25,36,50 L-G2250VDC相对线270V AC L-L1450VDCADT 480V AC 63,100,160,200L-G2210VDC @277V AC60HZ 1.3A@277V AC60HZ 2.6A@277V AC50HZ 4.6AL-L2158VDCAYO 相对相440V AC 3,6,10,20 L-G1500VDC相对线250V AC L-L1450VDCAYA 440V AC 16,25,36,50 L-G1500VDC @120V AC 60HZ 1.62mAL-L1450VDC@250V AC 50HZ 2.82mAAYC 480V AC 16,25,36,63,80,110,150,180 L-G 1850VDCL-L 1850VDCL-N 1450VDC@120V AC 60HZ 1.62mA@250V AC 50HZ 2.82mAA 440V AC 20,30,45,60 L-G 1500VDCN-G 1500VDCL-N 1450VDC @120V AC 60HZ 1.4mA @250V AC 50HZ 3.4mA滤波位置电源相位应用领域滤波器型号选择型号技术参数额定电压额定电流介质耐压最大泄漏电流从设备单医疗设备GOODBETTERBESTHEAH/EBHEJHEJMMVHZHTHQEN550XclassAX,Y,Z 250V AC 1,2,3,4,6 L-G2250VDC @120V AC 60HZ 0.30mAL-N1450VDC@250V AC 50HZ 0.50mA SK 250V AC 3,6,10,20,30,40L-G2250VDCL-N1450VDCEMC出来从设备出来相单相X辐射（CISPR）S 250V AC 3,6,10,20 L-G2250VDC @120V AC 60HZ 0.40mAL-N1450VDC@250V AC 50HZ 0.70mA V/W 250V AC 3,6,10,20 L-G2250VDC @120V AC 60HZ 0.50mAL-N1450VDC@250V AC 50HZ 0.82mA EP/VPG 250V AC 6,10 L-G2250VDCL-N1450VDCT 250V AC 3,6,10,15,20 L-G2250VDCL-N1450VDCclassBZU 250V AC 6.5A L-G2250VDC @120V AC 60HZ 0.30mAL-N1450VDC@250V AC 50HZ 0.50mA N 250V AC 6,10 L-G2250VDC @120V AC 60HZ 1.2mAL-N1450VDC@250V AC 50HZ 2.0mA Q 250V AC 3,6,20 L-G2250VDCL-N1450VDCFCIEC320插座式SRBEEJEJSEBFEDEC普通工业设备EDP/EOPBKDKREMC恶劣环境AQ 250V AC 3,6 L-G2250VDCL-L1450VDC三相FCD ADT AYO AYA AYC A。
