(完整版)幕墙的测量、放线
玻璃幕墙施工的测量要求
玻璃幕墙施工的测量要求
玻璃幕墙的测量放线是一项很重要的工作，有以下一些具体的要求：
(1)玻璃幕墙分格轴线的测量应与主体结构的测量配合，其误差应及时调整、控制、分配、消化，不得积累。
以保证幕墙的垂直及立柱位置的正确。
(2)如果主体结构轴线误差大于规定的允许偏差时，包括垂直偏差值，应通过监理、设计人员的同意，适当调整幕墙的轴线，使其符合玻璃幕墙的构造要求。
(3)对高层建筑的测量应在风力不大于4级情况下进行，由于阳光不同角度的照射，测量时很容易产生视线误差，因此每天应定时对玻璃幕墙的垂直度及立柱位置进行校核。
第 1 页共1 页。
幕墙工程测量放线施工技术及工艺方案
幕墙工程测量放线施工技术及工艺方案1.1 测量准备工作（1）技术准备1）熟悉施工图纸等相关资料，编制详细的幕墙测量及变形监测方案。
2）对测量仪器等进行全面的鉴定和校核，确保仪器的准确性。
3）制定严格的操作程序和测量质量保证措施。
（2）施工准备1）对施工队伍进行技术交底，明确各控制点、线位置，及预调值。
2）核对土建提供的基准点、线、控制轴线的偏差，如有问题及时和土建进行沟通、解决。
（3）测量人员安排根据幕墙工程需要，组建测量小组，测量工程师和测量员持有相应等级的岗位证。
1）幕墙专业控制及监测小组：主要从事控制测量、复核验收工作。
由测量员1名，测量助理2名组成。
2）幕墙放线测量小组：主要从事幕墙分格线、安装标高控制等工作。
由放线员1名，其他人员6名组成。
（4）测量仪器1）测量仪器应及时按国家计量法的规定进行检定,登记造册,建立收发台帐。
2）仪器选用根据本工程的特点和工程放线的精度要求，应配备主要测量仪器包括：全站仪2台，经纬仪5台，水准仪6台。
1.2 控制网的建立（1）内控制网布设1）轴线控制网的引测采用“内控法”进行投测，主控制点的布置靠近核心筒。
2）在首层楼板预埋钢板，将外部控制线返到钢板上。
内控点由公司土建施工员设置，然后交给我方使用。
因在首层做内控点时，砼会有一定的收缩量，在使用前应重新校核边长和角度，保证精度符合控制网的精度要求。
（2）外控网的布设1）从外部控制网，与内控点联测，统一进行导线平差，保证内、外控制点的坐标系统的一致性，外控点埋深 1.5m 土层以下，高出地面0.1m,采用强制对中归心，减少对中误差的影响。
外控网也可采用土建方已做好的控制点，并及时得到土建方修测后的测量成果，保证使用的数据结果是一致的。
当土建方的外控点不能满足幕墙放线时，则进行加密，保证满足放线需要。
2）高程控制测量，外控点兼做高程控制点，按二等精密水准控制测量，采用电子水准仪进行观测，一般做复核水准测量。
1.3 楼层平面控制网的建立（1）投射基准点1）分别将基准点从首层基准点传递到投到作业层，中间不设转点。
幕墙测量放线方案
一、测量放线本工程建筑高度194.1米，属于超高层建筑幕墙；因此测量放线是本工程的重点，同时也是难点。
根据工程特点，测量时应考虑多层建筑压缩、温差、风荷载作用变形、移位影响，测量时间宜选在无风上午7点到10点。
我司拟采用三维立体放线法，实行测量复核制度，保证测量精度。
具体措施如下：（1）采用实体模拟技术，运用建筑三维模型和电脑计算机，对幕墙施工测量放线数据进行准确计算，进行仿真放线复核，确保测量放线精度；（2）组建专业测量小组，选用先进测量仪器电子全站仪、经纬仪、激光垂直仪，采用内引内控法和外引外控法进行放线、复核；（3）运用经纬仪测角法对正十六边形幕墙平面进行施工放线。
为保证测量放线精度，确保工程质量：首先，确立本工程的一个基准，多轴线为基准势必存在一些偏差（而幕墙各项偏差均在±1mm之间），为了克服这一难点，在本工程的轴线确认无误的前提下，利用幕墙公差，在合适的位置设立参照基准轴线，反复核对无误后，确立为辅助基准轴线，以此来达到施工的高质量；其次，依据总承包单位的基准点、线，考虑到温差对计量的误差，以及地面不平造成的误差，采用全站仪通过棱镜复核相互之间的几何关系，搞清楚点线之间的关系，以及相互间的几何尺寸，通过点线的精度来提高幕墙施工精度；在确保门洞口以及沉降缝的宽度的前提下，要使各种累积误差在大面幕墙内消化；此外，标高定位也是一个重点，由于整个施工难度较大，因而对标高的定位要求较高，标高的定位采用全站仪测距进行。
1、编制依据（1）《玻璃幕墙工程技术规范》JGJ102-2003（2）《建筑幕墙工程技术规范》DBJ08-56-96（3）《城市测量规范》CJJ8-85（4）《工程测量规范》GB50026-93（5）《玻璃幕墙工程质量检验标准》JGJ/T139-20012、测量组织（1）施测程序测量基准点→投射基准点→主控线弹设→外控点平面布置→外控制线布置→层间标高设置→测量结构偏差（2）组织部署施工测量组织工作由项目技术部专业测量人员成立测量小组，根据总包单位给定的坐标点和高程控制点进行工程定位、建立轴线控制网。
幕墙测量放线安全技术交底模板
一、交底目的为确保幕墙工程测量放线作业安全、高效、准确，特制定本安全技术交底。
二、适用范围本交底适用于所有幕墙工程测量放线作业。
三、作业人员要求1. 作业人员必须具备相应的专业技能和操作资格，持证上岗。
2. 作业人员应熟悉测量放线作业流程和安全操作规程。
3. 作业人员应定期参加安全教育培训，提高安全意识。
四、安全技术措施1. 个人防护：- 作业人员进入施工现场必须佩戴安全帽、防滑鞋、手套等个人防护用品。
- 高处作业时，必须佩戴安全带，并确保安全带挂设牢固。
2. 现场安全：- 施工现场应设置明显的警示标志，如警示线、警示牌等。
- 严禁在施工现场嬉戏打闹，确保现场秩序。
- 施工现场严禁酒后作业，严禁吸烟。
3. 测量工具：- 测量仪器、钢尺等工具必须经过法定专业计量部门检定，确保其精度和可靠性。
- 使用测量仪器时，应严格按照操作规程进行，避免损坏仪器。
4. 测量作业：- 严格遵循先整体后局部、先控制后细部放线的工作程序。
- 必须严格审核测量起始数据的准确性，坚持测量作业与计算步步有校核的工作方法。
- 选择测法要科学简捷，精度要合理相称，在满足工程需要的前提下，力争做到省工、省时、省费用。
5. 高空作业：- 高处作业必须走安全梯或马道，临边作业时必须采取防坠落措施。
- 高空焊接作业时，下方应设防火斗，并配备灭火器材，设专人旁站，防止发生火灾。
- 严禁上、下抛掷工具、材料及下脚料；不得有交叉作业现象。
6. 特殊天气：- 雨雪天和四级以上大风天气，严禁进行幕墙安装施工及吊运材料作业。
五、安全检查与验收1. 作业前，应进行安全检查，确保现场安全、设备完好。
2. 作业过程中，应定期检查安全措施落实情况，发现问题及时整改。
3. 作业完成后，应由相关部门进行验收，确保工程质量符合要求。
六、应急处置1. 发生安全事故时，应立即停止作业，启动应急预案。
2. 及时报告上级部门，配合相关部门进行调查处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。

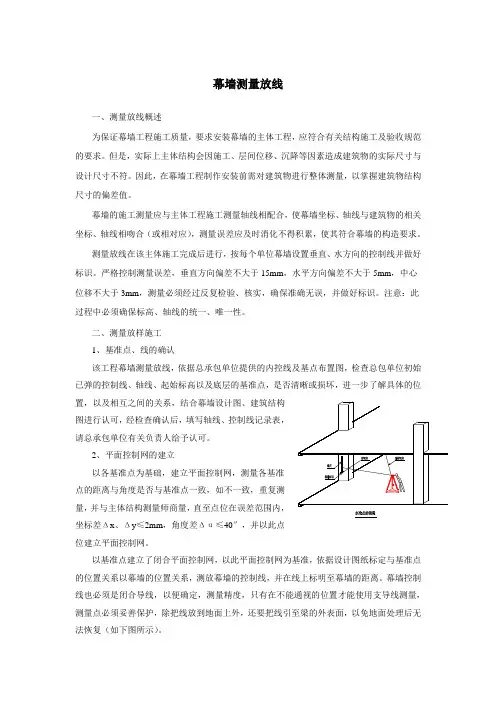

幕墙测量放线
幕墙测量放线一、测量放线概述为保证幕墙工程施工质量，要求安装幕墙的主体工程，应符合有关结构施工及验收规范的要求。
但是，实际上主体结构会因施工、层间位移、沉降等因素造成建筑物的实际尺寸与设计尺寸不符。
因此，在幕墙工程制作安装前需对建筑物进行整体测量，以掌握建筑物结构尺寸的偏差值。
幕墙的施工测量应与主体工程施工测量轴线相配合，使幕墙坐标、轴线与建筑物的相关坐标、轴线相吻合（或相对应），测量误差应及时消化不得积累，使其符合幕墙的构造要求。
测量放线在该主体施工完成后进行，按每个单位幕墙设置垂直、水方向的控制线并做好标识。
严格控制测量误差，垂直方向偏差不大于15mm，水平方向偏差不大于5mm，中心位移不大于3mm，测量必须经过反复检验、核实，确保准确无误，并做好标识。
注意：此过程中必须确保标高、轴线的统一、唯一性。
1已弹的控制线、图进行认可，2量，坐标差Δx、Δy3、测量实施的方法将铅垂仪架设在底层的基准点上仔细对中、调平，用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点以此为基础。
投点完毕后，进行联线步骤，在全站仪或经纬仪监控下将墨线分段弹出。
4、内控线的布置各层投点工作结束后，进行内控线的布控。
整个大楼的主控制线，以总包单位提供的主控制线为准，将总承包方的结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于连线的地方，内控线离结构面为1000mm，根据总承包单位内控制线，在此基础上进行内控制的平移，平移弹线过程中，全站仪进行监控，无重叠现象，检查内控线与放样图是否用测距仪测出外控制线的距交付我公司验收后使用。
使用内控法所测的成果全部在楼板的外表面均有标志，在基准层上的对应线上引至地面上，在地面架的经纬仪，以基准层为基础，通过正反测量该垂线的误差，如最高点（100m 处）的误差在±8mm之内，则视为合格，如图所示（＜60m的幕墙的垂直度要求在15mm 内。
幕墙的测量放线驳接爪与立柱安装要点分析
平整度精度
幕墙表面的平整度误差应小于等于 2mm/m。
03
驳接爪的安装要点
驳接爪的选择
驳接爪的规格
根据幕墙的尺寸和设计要求，选择合 适规格的驳接爪，确保其承载能力和 稳定性满足要求。
驳接爪的材料
选择高质量的材料，如不锈钢或铝合 金，以确保驳接爪的耐久性和防腐性 能。
驳接爪的固定方式
预埋件处理
在混凝土结构中预埋钢板或钢筋，作为驳接爪的固定基础，确保其牢固性。
06
安全注意事项
高处作业的安全措施
安装驳接爪与立柱时，必须佩 戴安全带、安全帽等防护用品， 确保作业人员的人身安全。
在高处作业时，应设置安全网、 安全护栏等防护设施，防止作 业人员坠落。
作业人员应具备高处作业的资 质和经验，并熟悉安全操作规 程，避免发生意外事故。
施工过程中的安全监控
在安装驳接爪与立柱时，应安排专人进行安全监控，及时发现和排除安全隐患。 监控内容包括作业人员的操作是否规范、防护措施是否到位、施工环境是否安全等。
THANK YOU
感谢各位观看
驳接爪与立柱在幕墙中的作用
01
驳接爪是幕墙的重要连接件，用 于连接立柱和横梁，传递荷载并 保持幕墙的稳定性。
02
立柱是幕墙的主要承重构件，通 过驳接爪与横梁连接，支撑整个 幕墙的重量。
02
测量放线技术
测量放线的重要性
确保幕墙安装位置准确
保证幕墙质量
通过测量放线，可以确定幕墙各部件 的安装位置，确保安装位置的准确性， 避免安装错误。
测量放线的精度决定了幕墙的平整度 和垂直度，直接影响幕墙的质量和外 观效果。
提高施工效率
准确的测量放线可以减少安装过程中 的调整和返工，提高施工效率，缩短 工期。
幕墙工程测量放线工艺
幕墙工程测量放线工艺一、测量放线的工艺流程熟悉图纸→熟悉施工现场→确定基准点→水平测量→平面控制网的建立→测得幕墙控制线→测量主体结构的预埋件偏差报→修改结构偏差→复侧→监理验线→测量成果的整理、存档二、测量放线的施工方法依照主体结构轴线测设幕墙内部控制点。
第一步：复核4-8个基准点，建立基准平面。
第二步：将各控制点闭合，形成大面幕墙控制线。
第三步：以基准点开始，在 1 米线处作标记，记录在主柱或剪力墙的同一位置，并注明幕墙专用，此高度标志必须予以保护不被消除破坏。
以基准点建立了闭合平面控制网,以此平面控制网为基准,依据设计图纸标定与基准点的位置关系,测放幕墙的控制线,并在线上标明至幕墙的距离。
幕墙控制线也必须是闭合导线，以便确定，测量精度，只有在不能通视的位置才能使用导线测量，测量点必须妥善保护，除把线放到地面上外，还要把线引至梁的外表面，以免地面处理后无法恢复。
以水平测量控制点和平面控制网为基础，测量主体结构的尺寸偏差与预埋件偏差，对于大于设计偏差要求的结构区域，由结构施工单位进行修整后交付我方验收使用，或提出相应整修意见，以采取有效措施，使施工前的测量工作落实到位。
测量放线后，请测量师、监理共同验线，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。
测量后的有关资料及时反映给幕墙设计师，以便幕墙设计师了解现场情况，及时作出方案调整，并在施工图制作过程中绘出现场安装基准点并作为下料单的原始资料。
三、测量质量保证措施测量采用分级布网、逐级控制的方式进行，保证一定的多余观测条件，对观测结果进行严密平差，以保证观测精度。
为保证测量放线精度，确保工程质量，首先，应确定本工程统一测量基准网，以保证各部分参照点在相同的系统中，确保整个建筑的外形尺寸。
测量时考虑温差和荷载变形影响以及主体结构施工误差，合理消化各类误差，在确保门洞口以及沉降缝的宽度的前提下，要使各种累积误差在大面幕墙内消化。
测量技术资料、记录齐全、完整，做到每项测量工作都可追溯。
幕墙测量放线操作手册
幕墙测量放线操作手册目录第一章基础知识 (6)1.1高精测量放线在幕墙施工中的重要性 61.2 测量学的任务及其在工程建设中的作用 (10)1.2.1 测量学的任务 (10)1.2.2 测量学科的组成 (10)1.3 测量工作的基础知识 (13)1.3 .1 地球的形状和大小 (13)1.3.2 地面点位的确定 (17)1.3.2.2 高程 (21)1.3.3 用水平面代替水准面的限度221.3.4 测量工作的基本原则 (22)1.3.5 测绘科学的发展概况 (23)1.4 误差的基本知识 (24)1.4.1测量误差的来源及其分类 (24)1.5 测量工作的基本准则 (30)1.5.1 、测量放线工作的基本准则301.5.2 测量验线工作的基本准则.. 313.4.1 进行现场结构测定的作用和意义 (123)3.4.2现场结构测定的方法 (123)3.5施工测量 (143)3.6过程质量检测 (156)3.7竣工测量 (158)3.8批量数据绘制成CAD图 (158)3.9CAD点坐标批量输出、转化为测量坐标系坐标 (161)3.9.1 CAD点坐标数据批量提取. 1613.9.2 点坐标批量转化为制成便于编辑的EXCEL表格 (164)3.9.3 使用word中的“宏”更加快捷的数据建表及转换坐标 (165)3.10 测量班组管理 (167)3.10.1测量工作安全管理 (167)3.10.2放线工班组的组建 (169)3.11测量通病防治 (169)四、附录 (185)4.1幕墙测量工作流程表 (185)4.2幕墙测量常用表格 (185)幕墙测量操作手册第一章基础知识1.1高精测量放线在幕墙施工中的重要性现场建筑现场状是：现代建筑越来越复杂，建筑施工工期越来越短，质量要求越来越高，建筑市场竞争越来越大，这对项目的进度控制、质量控制、成本控制要求也越来越高。
在项目施工实践中，常常会出现进度严重滞后，质量不满足要求，材料浪费大，合同纠纷多。
幕墙工程测量放线方案
幕墙工程测量放线方案1.测量放线整体方案根据总控坐标网，为幕墙建立平面和立体控制网，整体指导和控制幕墙安装。
2.测量工艺流程测定首层基准点投各层控制点放每层控制线放每个转接件控制线吊引各层标高点复合调整签字确认3.技术资料、仪器、人员准备1）参照规范。
（1）业主提供的规划总平面图和轴线定位图、建筑和结构设计图；（2）国家GB 50026—93《工程测量规范》；（3）建设部（JGGT/T8-97）《建筑测量变形规程》（4）业主或总包提供的测量资料；（5）《玻璃幕墙工程技术规范》JGJ102-2003（6）《建筑幕墙》JG3035-96（7）《金属与石材幕墙工程技术规范》JGJ133-20012）熟悉施工图及有关技术资料。
3）参照《玻璃幕墙工程技术规范》JGJ102、《城市测量规范》CJJ8、《工程测量规范》GB50026、《玻璃幕墙工程质量检验标准》JGJ/T139标准进行。
4）检查测量仪器，检验是否有年检合格证，并建立设备台帐（型号、规格、使用年限、精度、生产厂家）。
5）拟定测量方法和步骤。
6）施工员对参加测量放线人员进行书面和口头技术交底，详细讲解技术要求及允许的误差，并要参加测量放线工作。
7）对放线人员进行安全交底，不准违章作业，必须做好安全防护工作。
8）测量仪器（1）全站仪、水准仪（精度＞2//级）、150米、50米钢卷尺。
激光经纬仪、激光垂准仪（精度＞2//级）5米、3米钢卷尺红蓝铅笔、角尺、1．5mm钢丝线、50*5角钢、扫帚、冲击钻、膨胀螺栓、红油漆等。
9）测量人员：每组人员配备为3人，其中专业测量员1人，记录员1人，辅助测量员1人。
2.4幕墙测量放线方案1）确定首层基准点，清理各层放线孔；2）投射各层基准点（1）用红外线垂准仪将平面基准点投到各层；（2）确定各层的平面控制点；（3）将各层控制点相连，进行控制线要闭合，然后进行平差；（4）将控制线引到楼板边，距离楼板边150-300mm，可直接用于转接件和板块安装；3）引各层标高点（1）在顶层楼板放线控上方架设吊架；（2）将钢尺上端固定在吊架上，另一端由放线孔垂下，下端坠5KG重锤；（3）用水平仪将标高控制点引到各楼层；（4）按钢尺说明进行平差；。
幕墙放线
幕墙测量与放线一、测量放线的分类幕墙施工中的测量放线主要有两种：一种是新建筑物的幕墙施工测量放线；另一种是旧楼改扩建的幕墙施工测量放线。
二者在内容上基本一致，但在基准确认方面却不着很大的不同。
这种不同通常会导致工作量的成倍增加，甚至是概念性的颠覆，这一点尤其需要在实际操作中格外注意（下文中将有详细说明）。
简而言之，新建建筑物幕墙施工的测量放线是从已有的基准中推演开来；而旧楼改扩建幕墙施工的测量放线是先找到并确定基准而后再将基准进行转移和扩展。
测量放线的关键在于基准转移的合理性、可靠性和准确性。
二、测量放线的主要内容1、平面内基准点、线的复核（新楼）与确定（旧楼）。
2、标高的复核（新楼）与确定（旧楼）。
3、水平布置内、外控制线。
4、垂直布置内、外控制线。
5、分格弹线。
6、结构进出位、梁上梁下高低位、洞口定位及洞口尺寸检查，埋件检查。
7、测量放线数据整理。
8、测量放线结果报验。
三、测量放线的依据、标准1、测量放线图。
2、设计平面图、立面图、节点大样图。
3、工程建筑图、结构图。
4、总包单位提供的控制点、线布置图。
5、《工程测量规范》GB50026-93。
6、《城市测量规范》CJJ8-85。
7、《玻璃幕墙工程技术规范》JGJ102-2003。
8、《金属与石材幕墙工程技术规范》JGJ33-2001。
四、测量放线准备实际测量放线开始之前应着手进行以下准备工作：1、读懂图纸及相关标准、规范。
2、检查测量仪器、器具完好状态及年度检测合格证。
3、制定测量放线方案，拟定实施的方法与步骤。
4、做好与况单位基准点、线、位的交接工作。
5、现场技术负责人亲自主持对放线测量人员的技术交底并亲身亲历测量放线和基准复核工作。
必要时设计人员也要参加。
6、根据需要准备各种仪器具：A、经纬仪、水平仪各一台，精度大于2秒级。
B、激光铅垂仪一台，精度1/4000。
C、50米、30米钢卷尺各一把。
D、5米、3米钢卷尺各一把。
E、弹墨线、红蓝铅笔、角尺、直尺、1.5米毫米钢丝线、紧线器、50*50*5角钢、扫帚、水桶、冲击钻、膨胀螺栓、油漆、带十字刻度的有机玻璃板等。
幕墙测量放线方案
幕墙测量放线方案1、本工程测量方案概述及测量仪器与人员配置施工测量是整个幕墙施工的基础工作，直接影响着幕墙的安装质量。
因此幕墙先精确测量主体建筑物进行外轮廓线，然后根据测量结果调整幕墙施工图，如影响不大可对土建结构进行调整，并经设计师确认，因此必须对此项工作引起足够的重视，努力提高测量放线的精度。
测量放线应进场后立即与总包等单位协调，由总包、监理等单位提供测量所需基准数据，包括基准坐标点数据等。
为满足本工程的测量精度要求，保证幕墙的水平及竖安装精度，公司将调派精兵强将，投入最先进的测量仪器及设备，确保测量定位的精度及幕墙工程的整体建筑效果，为业主建造精品工程而努力。
（1）测量放线概述：测量工序方案及措施测量实施的依据和保障《工程测量规范》《国家一、二等水准测量规范》；《精密工程测量规范》；《城市测量规范》；《玻璃幕墙工程技术规范》；《玻璃幕墙工程质量检验标准》；《铝合金门窗工程设计、施工及验收规范》；建设单位提供的施工图纸及相应文件中相应条款的规定；建设单位提供的施工现场平面控制点及水准点数据。
测量控制的目标严格按照相关规范及设计图纸要求，力求做到精放线、严检查、严复查、精施工，按照图纸尺寸，精确的定位出所需点位，指导施工的顺利进行。
使幕墙外表面平整度，垂直度等各项指标都达到设计及规范要求。
主要测量工作1、城市大地坐标与建筑坐标的转换；2、首级控制网的移交与复测；3、平面和高程二级外控制网布设4、平面和高程三级内部控制网布设及垂直引测；5、已施工完与幕墙有关联的钢结构、楼板、梁等构件及预埋件的复测； 6、幕墙支撑系三维坐标的测量放线（包括预埋件、龙骨及支座挂件等）；7、对施工完的幕墙支撑系统三维坐标的复测及校正测量；8、幕墙外轮廓线三维坐标的测量放线、复测及校正测量。
测量步骤图测量仪器与人员配置（2）测量管理机构测量管理机构框图如图：2.测量人员配备测量人员应接受专业学习及技能培训，熟练掌握仪器操作规程，熟悉测量理论，针对工程特点、具体情况采用正确的观测方法及操作规程，对实施过程中出现的问题能分析原因，能运用误差理论进行平差计算，做到正确、及时、精确地完成每次观测任务。
幕墙测量放线方案
幕墙测量放线方案一・测量目标门窗、窗墙的测量目标就是依据主体结构测量的基准点，测放出窗墙用于安装的点位，窗墙的测量由控制的点位分为控法和外控法。
控法就是主体结构的控制网布置在主体结构部并在每层楼的楼板上预留测量口。
外控法就是在主体结构的外围布置控制网，一般的控制网的基准都布置在一层，同时利用两台经纬仪进行交点定位或距离测量，定出待测量的坐标。
二、测量设备本工程拟投入的仪器有50m钢尺4把，自动安平水准仪2台，电子经纬仪2台。
经纬仪、水平仪须经过法定单位检定，并有检定证书，且在有效检定使用期。
50 米的钢尺须经过法定单位检定，并附有在额定拉力(20kg)下的误差值。
三、测量原理测量放线是确保施工质量的最关键的工序，须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用常规的的测量步骤外，还可以使用精确先进的测量新设备新技术如激光经纬仪、水平仪、铅垂仪、电子计算机等仪器设备进行测量放线。
测量工作开始之前，须与总承包方取得联系，由总包方移交控制网点等测量成果以及国家控制点数据。
建立控制网并在在一层平面设定平面坐标系统。
1、平面控制网的测设首先，对总包公司提供的所有控制点和有关起算数据用经纬仪分别进行两测回测角测距，检测无误后即将其作为该工程平面控制网的基准点和起算数据。
施工坐标与城市坐标的换算关系：Xi=(xi-x0)cos a 0+(yi~y0)sin a 0Yi=-(xi-x0) si n a 0+ (y i-yO) cos a 0 其中,Xi、Yi为施工坐标系坐标;xi、yi为城市坐标系坐标。
全站仪按一级导线技术要求，对控制点进行闭合导线测量, 建立平面控2、髙程控制网的测设首先，对总包公司提供的施工现场控制点与城市水准进行联测，然后用自动水准仪按照四等水准测量规要求，把高程点引测到每个平面控制点上，并以此作为髙程控制网。
水准测量的主要技术要求等级每千米高差全中误差（mm）路线长度（km）准的号水仪型水准尺观测次数往返较差、附合或环线闭合差与已知点联测附合或环线平地(mm)山地(mm)四等10 W16 DS3 双面往返各一次往一次20L1/2 6nl/2控制点的确定原理使用水平仪和长度尺确定等高线（如图2.1）使用激光经纬仪校核空间交叉点（如图2.2）再由外部主控点为坐标原点、相互垂直的控制轴线及建筑标髙的构成的三维坐标系统，窗墙各控制点均可通过计算或计算机三维拟合放样得出其精确的三位坐标，在施工中精确给出其位置指引施工，并定期对其校核是本工程窗墙外形保证和精度控制的关键。
幕墙测量放线
幕墙测量放线竖梁定位放线: 是在根据放线处理数据调整后，且正式设计图纸已定，所有误差调整处理方案确定后进行的。
竖梁的定位放线是幕墙安装关键性的一步，也是实质性的一步，其误差的大小直接影响着后期各工序的质量，放线必须准确，同时竖梁放线要求考虑的问题很全面，包括各转角、节点处的尺寸处理，玻璃的规格、封口的方向、主梁的安装方向等问题。
根据调整后之正式施工图确定立柱之进出、左右位置。
具体施工如下：1.施工前对图纸进行全面了解，弄清整个位置的主导尺寸以及整个建筑设计的风格，并对整体施工组织设计有明确的认识，对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法和方案。
2.在正式施工前，要进行施工准备，主要包括人员准备，工器具准备和材料准备。
3.在施工现场找准开线部位，并对其周围的环境进行了解，对照图纸将转角位，轴线性，变高、变截面的位置一一对照，以保证放线时准确无误。
4.选择关键层清理干净，防止杂物对开线的影响，在关键层找出关键点并固定好，对关键点用水准仪抄平，以便按需要找水平线。
5.根据幕墙施工需要，单纯在关键层打水平还不足以确定桁架的定位，为了保证竖梁安装误差在允许范围以内，放线时还需要寻找一个辅助层打水平，以保证两点形成一根定位线，辅助层可以是一个或几个，视实际情况而定，一般情况下随楼层的层高而定，层数越多辅助层就越多，反之亦然。
6.在关键层上寻找放线的定位点。
定位点一般在变面接口处，转角处，在平面幕墙较长时可以是在平面中间，但此时必须调准位置，保证线、面空间的统一。
关键点不低于两个，随着各立面变化的复杂程度和整个施工方案和设计形式而决定关键点的多少。
7.找出所有定位点，对定位点调整固定，要求：7.1 定位点误差必须足够小。
7.2 固定点所用材料应无明显塑性变形。
7.3 固定必须牢固，稳定。
8.复核水平度。
从定位点拉水平线，水平线用20#细钢丝拉直，并用花兰螺丝拉紧，在拉水平线之前要求对水平度进行复核，误差一定要小于1mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
幕墙的测量、放线
一、概述
（1）放线的目的
[1]使安装的玻璃幕墙符合设计图纸的要求。
[2]使施工能够顺利的进行。
[3]保持与其他部分的施工协调一致。
（2）放线依据
[1]每个工程在底层都有一个水准控制基准点，此点的标高是经过已知标高和坐标的国家控制点测量而知的，由此可知此楼的绝对标高和相对标高，幕墙施工中一般仅使用相对标高。
[2]幕墙、门窗施工图。
[3]建筑图、结构图。
（3）放线人员的责任
[1]放线人员的工作是为幕墙、门窗施工人员提供方便的、详细的具有可操作性的放线痕迹。
[2]详细考虑对相关单位施工的影响，并在施工中密切关注相关单位施工对本单位施工的影响，如：
a 顶棚施工高度对应幕墙横撑的高度的影响；
b 窗台做法对窗下沿缝隙的影响；
c 地面做法厚度对门底面标高的影响；
d 墙面材料是石材还是瓷砖对窗口预留缝隙大小的影响；
e 脚手架和墙面间的距离对幕墙施工的影响；
f 抹灰厚度对幕墙钢件隐蔽性、美观性的影响；
g 毛坯房幕墙、门窗室内缝隙对验收的影响。
[3]测量放线施工应详细考虑上述问题，并在测量结果中对此问题提出解决方案，报请设计师及相关部门，协调解决。
二、测量方案
测量遵循着由整体至局部的测量原则。
首先，和土建的测量工程师取得联系，找到主体结构的基准层标高控制点和轴线控制基准点。
其次，是按照基准点测量各楼层+ 50cn线。
第三，测量、弹放平面控制线；
第四，分段汇总并将调整、处理方案报建设单位，协调相关单位协调处理；第五，测量主体结构及预埋件偏差。
三、测量人员的组织安排
根据工程需要安排人员。
水平测量每组 3 人，垂直测量每组4人以上。
四、测量的工艺流程
熟悉图纸一熟悉施工现场一确定基准点一层高测量一各层标高线测量一平面控制线测量-测量幕墙控制线一报请建设单位、现场监理验线-测量主体结构的预埋件偏差T报建设单位、监理验线一修改结构偏差一复测一测量放线成果的整理、存档。
五、层高测量
（1）层高测量是测量放线中最先考虑的问题。
（2）层高测量的依据是标高基准点。
（3）要求土建结构测量人员提供结构施工时标高测量的方案，并按照该方案进行复测。
（4）核查、统计土建结构施工用的＋50cm 线与理论数值的误差。
（5）会同幕墙、门窗设计单位进行误差的修正；将方案报建设单位、设计院、监理单位等相关部门审批。
（6）按照审批的方案重新对各层50 线基准点进行弹放，做三角标记。
（7）幕墙施工是装修工作的开始，幕墙施工的各单位施工都应以幕墙单位
确认的标高线为准则，应报请建设单位进行复核并确认，并严格要求后续工作按
照此标高执行。
门窗施工与幕墙施工重要性不同，应以土建装修提供的标高为准，便于配合土建、装修施工。
六、标高线
测量方法。
每层的标高线应是闭合的，误差应在允许范围之内。
尤其注意同一房间内标高线应保证在精度范围内。
标高线一般分为结构+50cm线和装修+50cm线两者的区别就在于前者表示的是线与结构的理论数值；后者表示的是装修完毕后线与地面的理论数值，两者相差很大，施工放线务必查看清楚。
基准层以外各楼层标高线结合测量楼层层高进行弹放。
标高线弹放是幕墙门窗施工的基础，也是有关单位协调的基础。
标高线弹设完毕，应详细记录各楼层基准点的位置，在发现错误时能够迅速的找到原因。
七、轴线
测量方法
幕墙和门窗轴线的弹设应区别对待：幕墙轴线是其他单位施工的基础，而门窗施工应以其他单位施工的轴线为基础。
本处重点为幕墙轴线放线。
幕墙轴线放线以土建提供的轴线基准点为基准。
首先从轴线基准点将各个轴线延伸到幕墙施工面的立柱附近，作好标记，将其中与结构施工轴线相一致或者误差在允许范围内的部分弹设墨线。
误差超标位置汇总实际测量结果后，报请设计师进行最后确定。
按照实际的要求确定更改后的轴线，全部轴线弹放。
幕墙施工有特殊性，所要求的是外立面的平直度，所以轴线的弹设一定要为这个最终目标服务。
轴线的弹设仅仅是首层和顶层，超过6层层以上建筑考虑中间弹设轴线。
幕墙施工中，其余各层轴线可以不必考虑，门窗施工应弹设全部楼层轴线。
八、外立面控制钢丝线
幕墙外表面的定位靠轴线来确定。
确定幕墙外表面位置一般采用上下拉通线的做法来进行。
使用重铅坠或激光垂直仪定位，在幕墙外立面左右两边位置安装一根垂直钢丝线。
测量钢丝线和轴线的距离，首层和顶层的数值差不得超过幕墙施工误差允许
值。
若超过允许值，将结果上报设计者进行协调处理。
在首层地面上距离轴线1m的位置弹设一根通长线，作为幕墙外立面的定位线。
测量外立面定位线与钢线的距离。
在其余各层按与钢丝线同样的距离弹设外立面控制线。
九、幕墙分格线
在幕墙外立面控制线上弹设分格线。
分格线必须以轴线为基准，比如1/A轴，档距1200mm则分格线应该从1/A 轴轴同方向量出1200mm、2400mm、3600mm ..
禁止误差依次累计，以免影响安装效果。
误差在相邻间进行消除。
十、异型表面幕墙的放线
斜面、曲面幕墙放线较为复杂。
将圆形、曲面的每一根立柱均转化到和轴线的距离上进行控制放线。
设计者用计算机做出结构与幕墙构件1:1的图形，计算出幕墙立柱两个后角距离轴线的相应距离，放线时将每个立柱两个后角全部进行定位。
这个方法适用性比较广，是复杂幕墙施工的原则。
十一、复测
初次测量的成果在楼板的外表面均有标志，在基准层上的对应线上引至地面上，在地面架设经纬仪，以基准层为基础，通过正反测量该垂线的误差，看误差是否控制在规范允许的范围内。
十二、测量主体结构误差
以水准测量控制点和平面控制网为基础，测量主体结构的尺寸偏差与预埋件偏差，对于大于设计偏差要求的结构区域，由结构施工单位进行修整后交付幕墙施工单位验收使用，或提出相应的整改意见，以便采取有效措施，使施工前的测量工作落实到位。
放线测量的依据
1，经确定的施工图纸。
2，甲方提供的轴线，标高基准点。
3，经检验的水平、经纬仪等仪器。
第一步，量标高（+50cm线）1，基准点所在楼层+50cm线使用经纬仪等测量仪器放线。
2，使用50m钢卷尺从基准点所在楼层一次上下拉尺，做好层高标记
3,统计各层结构误差，汇总并报设计者确定。
4,按照设计者的意见，清除楼层误差，调整层高标记。
5,按照层标高弹出+50cm线。
6,需要注意的是+50cm线分为结构+50cm线和装修+50cm线，使用中不能混淆。
第二步，外平面控制线
1,弹放基准轴线所在楼层工作面的轴线，弹放在地面上，并延长到结构边缘。
2，每个工作面上下贯通拉两条垂直钢丝线，左右各一，使用钢架，角钢固定。
3,在基准轴线所在层工作面附近弹放水平控制线。
4,测量钢线到轴线的距离。
5,按照测量的距离，在其余各层楼面一次弹放水平控制线。
第三步，分隔控制线
1，在水平控制线上弹出分隔控制线。
2,需要安装后置埋件的地方将分隔线延长到外墙面。
第四步，曲面分割控制线
1,弹放轴线。
2,在计算机上处理由每根立柱两个后角到轴线的距离。
3,从轴线上按照测量的距离弹放延长线，用于立柱后角定位。
4,在延长线距离后脚距离200mm的地方弹放短线，以方便施工。
5,每根立柱控制线均照此办理。
测量放线示意图。
