常用电缆、电线、网线等的表示方法(规格、型号)
各种电缆型号、用途及正确表示方法
各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个局部组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七局部组成：有些特殊的电线电缆型号最后还有派生代号。

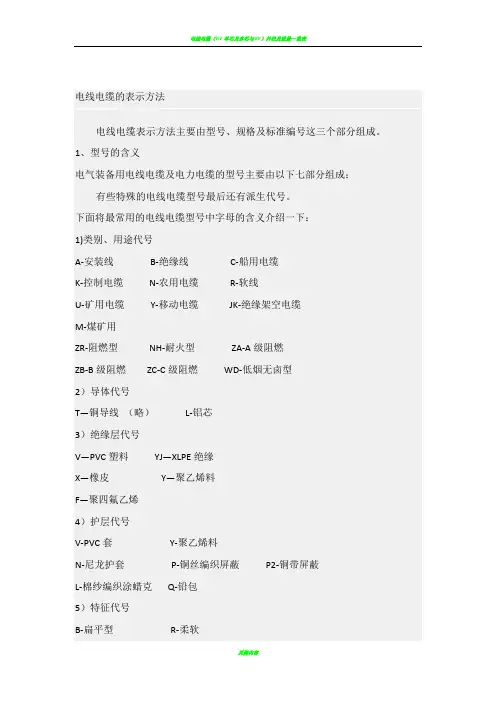

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2〕导体代号T—铜导线〔略〕L-铝芯3〕绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4〕护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5〕特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6〕铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7〕外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号例如VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01〔BV〕—简称BV，一般用途单芯硬导体无护套电缆227IEC 02〔RV〕—简称RV，一般用途单芯软导体无护套电缆227IEC 10〔BVV〕—简称BVV，轻型聚氯乙烯护套电缆227IEC 52〔RVV〕—简称RVV，轻型聚氯乙烯护套软线227IEC 53〔RVV〕—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆的表示方法
电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

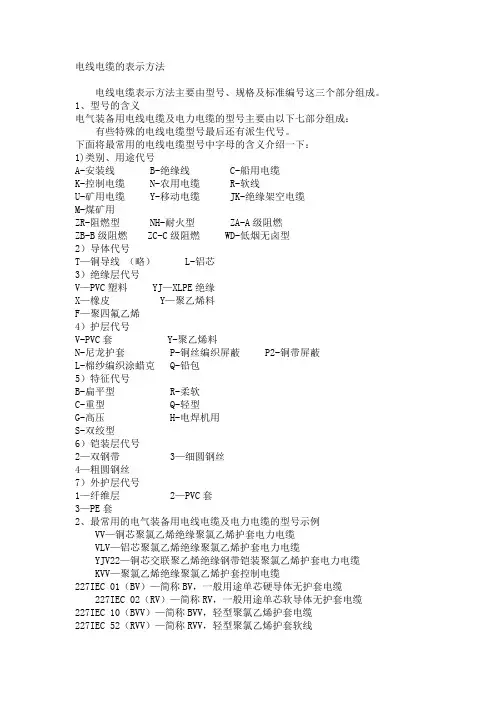

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆的表示方法
电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
常用的电缆、电线的表示方法及用途

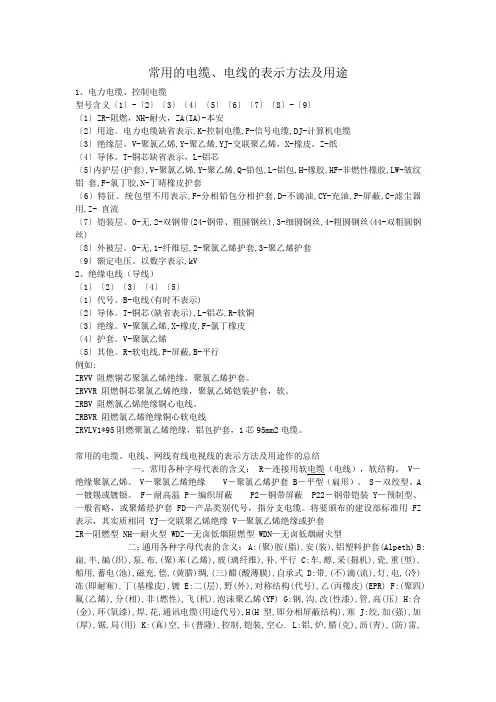

常用的电缆、电线的表示方法及用途1、电力电缆、控制电缆型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。
电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆〔3〕绝缘层。
V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸〔4〕导体。
T-铜芯缺省表示，L-铝芯〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套〔6〕特征。
统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z- 直流〔7〕铠装层。
0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)〔8〕外被层。
0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套〔9〕额定电压。
以数字表示,kV2、绝缘电线（导线）〔1〕〔2〕〔3〕〔4〕〔5〕〔1〕代号。
B-电线(有时不表示)〔2〕导体。
T-铜芯(缺省表示),L-铝芯,R-软铜〔3〕绝缘。
V-聚氯乙烯,X-橡皮,F-氯丁橡皮〔4〕护套。
V-聚氯乙烯〔5〕其他。
R-软电线,P-屏蔽,B-平行例如:ZRVV 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。
ZRVVR 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。
ZRBV 阻燃氯乙烯绝缘铜心电线。
ZRBVR 阻燃氯乙烯绝缘铜心软电线ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。
常用的电缆、电线、网线有线电视线的表示方法及用途作的总结一、常用各种字母代表的含义： R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。
常用电缆、电线、网线等的表示方法(规格、型号)
③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T 4、完整的型号规格表示法 因为分支电缆包含主干电缆和支线电缆.而且两者规格结构不同,因此有两种表示方法: ①将主干电缆和支线电缆分别表示,如:干线电缆:FD-YJV-4*(1*185)+1*95 0.6/1KV 支线电缆:FD-YJV-4*(1*25)+1*16 0.6/1KV 这种方法在设计时尤为简明,可以方便地表示出支线规格的不同 ②将主干电缆和支线电缆连同表示,如:FD-YJV-4*(1*185/25) +1*95/16 0.6/1KV 这种方法比较直观,但仅限于支线电缆为同一种规格的情况,无法表示支线的不同规格: 由于分支电缆主要由于1KV低压配电系统,因此,其额定电压0.6/1KV在设计标注时,可以省略 5、五芯电缆，线径计算小常识： 4根相、地线是1根保护地线的2倍。如：4*185+1*95，185/2=92.5取95. 4*95+1*50，95/2=47.5取50 4*50+1*25，50/2=25取25 补充知识：单芯电缆线径规格6、10、16、25、35、50、70、95、120、150、185、240、300、400单位：MM2 6、电缆能够承受电流小口诀：（可以使用于电线，指的是铜芯电线缆） 10下5 100上2 25/35四三界 70/95两倍半 含义：10平方以下每平方承受5倍的电流（如：10平方能够承受50安培的电流） 100平方以上每平方承受2倍的电流 25平方以下到10平方每平方承受4倍的电流.35平方以上到70平方每平方承受3倍的电流 70平方和95平方每平方承受2.5倍的电流
〔4〕导体。T－铜芯缺省表示，L－铝芯。〔
5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝 套，F－氯丁胶，N－丁晴橡皮护套。
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
常用网线的规格及型号总结
常用网线的规格及型号总结网线多种多样，规格和型号多种多样，以下做一些总结，便于工作。
一、常用各种字母代表的含义：R-连接用软电缆(电线)，软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、网线知识：1、网线的分类：双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。
电线电缆的表示方法
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
各种电缆型号、用途及正确表示方法
各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆型号规格解释及表示方法
电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。
无数字代表无铠装层，无外被层。
第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
常用电缆规格型号表示方法
常用电缆规格型号表示方法常用电缆、电线、网线等的表示方法规格、型号-电线电缆规格型号表因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种现就我知道常用的电因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。
一、常用各种字母代表的含义R连接用软电缆电线软结构。
V绝缘聚氯乙烯。
V聚氯乙烯绝缘V聚氯乙烯护套B平型扁形。
S 双绞型。
A镀锡或镀银。
F耐高温P编织屏蔽P2铜带屏蔽P22钢带铠装Y—预制型、一般省略或聚烯烃护套FD—产品类别代号指分支电缆。
将要颁布的建设部标准用FZ表示其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二通用各种字母代表的含义A:聚胺脂安装铝塑料护套Alpeth B:扁半编织泵布聚苯乙烯玻璃纤维补平行C:车醇采掘机瓷重型船用蓄电池磁充偿黄腊绸三醋酸薄膜自承式D:带不滴流灯电冷冻即耐寒丁基橡皮镀E:二层野外对称结构代号乙丙橡皮EPR F:聚四氟乙烯分相非燃性飞机泡沫聚乙烯YF G:钢沟改性漆管高压H:合金环氧漆焊花通讯电缆用途代号HH型即分相屏蔽结构寒J:绞加强加厚锯局用K:真空卡普隆控制铠装空心. L:铝炉腊克沥青防雷磷M:棉纱麻母线帽膜N:自粘性泥炭高阻尼线芯尼龙耐火O:同轴结构代号P:排芯屏蔽配线贫泛浸渍即干绝缘信号电缆用途代号Q:牵引车漆铅轻型气汽车高强度聚乙烯醇缩醛R:软人造丝日用用途代号耐热化. S:刷丝射频用途代号双钢塑料护层Stalpeth低烟无卤阻燃护套T:铜梯特通陶电梯探U:矿棉指石棉矿用用途代号V:PVC聚氯乙烯W:地球物理皱纹护套无磁性耐高温野外石油用途代号X:橡力缆聚酰胺橡皮绝缘Y:硬园油氧耐油移动用途代号聚乙烯压Z:聚酯纸电钻中型综合YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号表示阻燃型控制电缆三、电缆常识电缆通常分为电力电缆和控制电缆两种。
电线电缆表示方法
③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T4、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆.而且两者规格结构不同,因此有两种表示方法:①将主干电缆和支线电缆分别表示,如:干线电缆:FD-YJV-4*(1*185)+1*950.6/1KV支线电缆:FD-YJV-4*(1*25)+1*160.6/1KV这种方法在设计时尤为简明,可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示,如:FD-YJV-4*(1*185/25)+1*95/160.6/1KV这种方法比较直观,但仅限于支线电缆为同一种规格的情况,无法表示支线的不同规格:由于分支电缆主要由于1KV低压配电系统,因此,其额定电压0.6/1KV在设计标注时,可以省略5、五芯电缆，线径计算小常识：4根相、地线是1根保护地线的2倍。如：4*185+1*95，185/2=92.5取95.4*95+1*50，95/2=47.5取504*50+1*25，50/2=25取25补充知识：单芯电缆线径规格6、10、16、25、35、50、70、95、120、150、185、240、300、400单位：MM26、电缆能够承受电流小口诀：（可以使用于电线，指的是铜芯电线缆）10下5100上225/35四三界70/95两倍半含义：10平方以下每平方承受5倍的电流（如：10平方能够承受50安培的电流）100平方以上每平方承受2倍的电流25平方以下到10平方每平方承受4倍的电流.35平方以上到70平方每平方承受3倍的电流70平方和95平方每平方承受2.5倍的电流
常用电线、电缆的表示方法
因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。
电线电缆的表示方法大全
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆型号识别及CAD快捷键
常用电缆、电线、网线等地表示方法一、常用各种字母代表地含义：－连接用软电缆（电线），软结构.－绝缘聚氯乙烯.－聚氯乙烯绝缘－聚氯乙烯护套－平型（扁形）.－双绞型.－镀锡或镀银.－耐高温－编织屏蔽－铜带屏蔽－钢带铠装—预制型、一般省略，或聚烯烃护套—产品类别代号，指分支电缆.将要颁布地建设部标准用表示，其实质相同—交联聚乙烯绝缘—聚氯乙烯绝缘或护套—阻燃型—耐火型—无卤低烟阻燃型—无卤低烟耐火型二：通用各种字母代表地含义：聚)胺(脂),安(装),铝塑料护套():扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀:二(层),野(外),对称结构(代号),乙(丙橡皮)()聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯():钢,沟,改(性漆),管,高(压):合(金),环(氧漆),焊,花,通讯电缆(用途代号)(型,即分相屏蔽结构),寒:绞,加(强),加(厚),锯,局(用)真)空,卡(普隆),控制,铠装,空心:铝,炉,腊(克),沥(青),(防)雷,磷:棉(纱),麻,母(线),帽,膜自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火:同轴(结构代号):排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号):牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛):软,人(造)丝,日用(用途代号),(耐)热(化):刷,丝,射频(用途代号),双,钢塑料护层(),低烟无卤阻燃护套:铜,梯,特,通,陶,电梯,探:矿,棉(指石棉),矿用(用途代号))()(聚氯乙烯)地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号):橡(力缆),聚酰胺,橡(皮绝缘):硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压聚)酯,纸,(电)钻,中型,综(合):交联聚乙烯绝缘:铜带屏蔽:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种.、电缆通用符号表示地含义：〕－阻燃，－耐火，()－本安〕用途.电力电缆缺省表示，－控制电缆，－信号电缆，－计算机电缆〕绝缘层.－聚氯乙烯，－聚乙烯，－交联聚乙烯，－橡皮，－纸〕导体.－铜芯缺省表示，－铝芯.〕内护层(护套)，－聚氯乙烯，－聚乙烯，－铅包，－铝包，－橡胶，－非燃性橡胶，－皱纹铝套，－氯丁胶，－丁晴橡皮护套.〕特征.统包型不用表示，－分相铅包分相护套，－不滴油，－充油，－屏蔽，－滤尘器用，－直流〕铠装层.－无，－双钢带(－钢带、粗圆钢丝)，－细圆钢丝，－粗圆钢丝(－双粗圆钢丝).〕外被层.－无，－纤维层，－聚氯乙烯护套，－聚乙烯护套.〕额定电压.以数字表示，.、常用电缆举例：铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆.铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆.交联聚乙烯绝缘，聚氯乙烯护套电力电缆、规格表示法地含义规格采用芯数,标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(*标称截面),如*(*)*②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面，如**③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面,如×、完整地型号规格表示法因为分支电缆包含主干电缆和支线电缆.而且两者规格结构不同,因此有两种表示方法:①将主干电缆和支线电缆分别表示,如:干线电缆*(*)*支线电缆*(*)*这种方法在设计时尤为简明,可以方便地表示出支线规格地不同②将主干电缆和支线电缆连同表示,如*(*)*这种方法比较直观,但仅限于支线电缆为同一种规格地情况,无法表示支线地不同规格:由于分支电缆主要由于低压配电系统,因此,其额定电压在设计标注时,可以省略、五芯电缆，线径计算小常识：根相、地线是根保护地线地倍.如：**，取**，取**，取补充知识：单芯电缆线径规格、、、、、、、、、、、、、单位：、电缆能够承受电流小口诀：（可以使用于电线，指地是铜芯电线缆）下上四三界两倍半含义：平方以下每平方承受倍地电流（如：平方能够承受安培地电流）平方以上每平方承受倍地电流平方以下到平方每平方承受倍地电流平方以上到平方每平方承受倍地电流平方和平方每平方承受倍地电流四、电线知识：、电线通用符号含义：〔〕代号.－电线(有时不表示)〔〕导体.－铜芯(缺省表示)，－铝芯，－软铜〔〕绝缘.－聚氯乙烯，－橡皮，－氯丁橡皮〔〕护套.－聚氯乙烯〔〕其他.－软电线，－屏蔽，－平行、常用电线举例：（）、、：橡胶绝缘电线.固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线.（）、、：氯丁橡胶绝缘电线.同型，耐气候好，适用于室外.（）、：橡胶绝缘软电线.同型，仅用于安装时要求柔软地场所.（）、、：橡胶绝缘和护套电线.同型，适用于较潮湿地场所和作为室外进户线.（）、、：聚氯乙烯绝缘电线.同型，但耐湿性和耐气候性较好.（）、：聚氯乙烯绝缘软电线.同型，仅用于安装时要求柔软地场所.（）、、：聚氯乙烯绝缘和护套电线.同型，用于潮湿和机械防护要求较高地场所，可直埋土壤中（）、、：耐热℃聚氯乙烯绝缘电线.同型，用于℃及以上高温环境中.（）、：耐热℃聚氯乙烯绝缘软电线.同型，用于℃及以上高温环境中.（）、单芯铜芯氯乙烯绝缘绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－℃.（）、镀锡铜芯聚氯乙烯绝缘平型连接软线.（）、两芯平型铜芯聚氯乙烯绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－℃.（）、两芯铜芯聚氯乙烯绞型连接软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－℃.（）、铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线.同型，用于潮湿和机械防护要求较高及经常移动、弯曲地场所.（）、镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线.（）、铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线.（）、铜芯耐热聚氯乙烯绝缘聚氯乙烯绝缘连接软线.（）、镀银聚氯乙氟塑料绝缘耐高温连接软电线.（）、（两芯绞型）、（两芯平型）：丁晴聚氯乙烯复合物绝缘软线.同、型，但低温柔软性较好.（）、（）：棉纱编织橡胶绝缘双绞（平）型软线.室内日用电器，照明用电源线.：棉纱总编织橡胶绝缘软线.同（）型.、规格表示法含义：**:软线:双层护套线屏蔽芯多股线:每芯有根铜丝:每根铜丝直径为*:阻燃:软线:双绞线芯多股线:每芯有根铜丝:每根铜丝直径为、、、规格、尺寸：、*（）*（）*（）*（）*（）五、视频传输用材（如：有线电视）知识：视频信号传输线缆.大致有同轴电缆、双绞线和光纤三种.介绍常用地同轴电缆地知识：、同轴电缆地分类：视频传输用地同轴电缆有、、、、、各字母地含义：(、、）(、、）(、、）代表射频同轴电缆代表聚乙烯()绝缘代表聚氯乙烯()护套代表特性阻抗欧姆代表绝缘外经地近似值或代表结构形式代号.一般或代表内导体为单芯代表内导体为多芯：编：编：编六、网线知识：俗称：五类线、网线地分类：双绞线按电气性能划分地话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了.我们在为局域网选购线材时一般来说是选购五类或超五类网线，因为三、四类双绞线一般是使用在地以太网中，而五类双绞线能满足现在日趋流行地地以太网，超五类双绞线主要用于将来地千兆网上，但现在也普通应用于局域网中，因为价格方面比五类线贵不了多少，现在已有六类线了，一般用于网络中，公司局域网中暂时还不推荐采用.目前三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多地一种.目前在一般局域网中常见地是五类、超五类或者六类非屏蔽双绞线，特别是目前地超五类和六类非屏蔽双绞线可以轻松提供地通信带宽，并拥有升级至千兆地带宽潜力，因此，成为当今水平布线地首选线缆.而双绞线又可分为：屏蔽双绞线和非屏蔽双绞线，大多数局域网使用非屏蔽双绞线(—)作为布线地传输介质来组网，网线由一定距离长地双绞线与头（水晶头）组成.、网线地表示方法：五类线地标识是“”，超五类线地标识是“”，六类线地标识是“”.、水晶头地接法：水晶头地做法标准：标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕做法一般性地原则：同类（连接线地两端是同一种设备）交叉（做交叉线）异类（连接线地两端是不同地设备）平行（作平行线）交叉线地做法是：一头采用标准，一头采用标准平行线地做法是：两头采用同样地标准（同为标准或标准）注意：做水晶头时，使水晶头地弹片朝外，入线口朝下，从左到右，遵循上面地线序，充分插入线（以在水晶头地顶部看到双绞线地铜心为标准），然后用网线钳夹一下，就可以了.、水晶头接法指引：、集线器[常规叫法“哈伯”（）]地介绍：（）、简介：集线器地英文称为“”.“”是“中心”地意思，集线器地主要功能是对接收到地信号进行再生整形放大，以扩大网络地传输距离，同时把所有节点集中在以它为中心地节点上.它工作于(开放系统互联参考模型)参考模型第一层，即“物理层”.集线器与网卡、网线等传输介质一样，属于局域网中地基础设备，采用（一种检测协议）访问方式.（）、集线器与交换机地区别：集线器属于纯硬件网络底层设备，基本上不具有类似于交换机地"智能记忆"能力和"学习"能力.它也不具备交换机所具有地地址表，所以它发送数据时都是没有针对性地，而是采用广播方式发送.也就是说当它要向某节点发送数据时，不是直接把数据发送到目地节点，而是把数据包发送到与集线器相连地所有节点，如图所示.这种广播发送数据方式有两方面不足：（）用户数据包向所有节点发送，很可能带来数据通信地不安全因素，一些别有用心地人很容易就能非法截获他人地数据包；（）由于所有数据包都是向所有节点同时发送，加上以上所介绍地共享带宽方式，就更加可能造成网络塞车现象，更加降低了网络执行效率.（）非双工传输，网络通信效率低.集线器地同一时刻每一个端口只能进行一个方向地数据通信，而不能像交换机那样进行双向双工传输，网络执行效率低，不能满足较大型网络通信需求.尽管如此，集线器对于家庭或者小型企业来说，在经济上还是有一点诱惑力地，特别适合家庭几台机器地网络中或者中小型公司作为分支网络使用.按照对输入信号地处理方式上，可以分为无源、有源、智能.。
常用电缆、电线、网线等的表示方法(规格、型号)-电线电缆规格型号表
常用电缆、电线、网线等的表示方法（规格、型号）-电线电缆规格型号表因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。
一、常用各种字母代表的含义： R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ 表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型二：通用各种字母代表的含义： A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行 C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式 D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒 J:绞,加(强),加(厚),锯,局(用) K:(真)空,卡(普隆),控制,铠装,空心. L:铝,炉,腊(克),沥(青),(防)雷,磷 M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火 O:同轴(结构代号) P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号) Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化). S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套 T:铜,梯,特,通,陶,电梯,探 U:矿,棉(指石棉),矿用(用途代号) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号) X:橡(力缆),聚酰胺,橡(皮绝缘) Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压 Z: (聚)酯,纸,(电)钻,中型,综(合) YJ:交联聚乙烯绝缘 P2:铜带屏蔽 ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。
电线的规格都有哪几种表示方法
电线的规格都有哪几种表示方法?分别如何表示?用截面：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500平方毫米。
另外：如VV4X16MM2是聚氯乙烯绝缘，聚氯乙烯护套铜芯电缆，4芯，每芯16平方。
BV1X95MM是聚氯乙烯绝缘铜芯线，截面为95平方。
RVV3X2.5MM2---一般R加在后面代表“多芯软线”，加在前面的一般是“ZR”，代表阻燃。
VV是聚氯乙烯绝缘，聚氯乙烯护套电缆，BV是扁状聚氯乙烯护套电缆，RVV是聚氯乙烯绝缘，聚氯乙烯护套软电缆。
后面代表是几根铜线极其截面积。
电线电缆规格型号说明——第一个字母表示布线，第二个字母表示玻璃丝编制。
V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。
L（L）——铝，无L则表示铜F（F）——复合型R——软线S——双绞X——绝缘橡胶一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色或黑色，保护中性线（地线）为黄和绿双色。
在你所见的配电线路中，你只需记住，水平排列的，靠近房屋一侧的那条是零线，垂直排列的，最下面的那条是零线就可以了（因为室外的配电线路，一般都采用同一种颜色的）。
至于插头上的L，是代表火线，N代表零线，当插头面对人体时，要求左边的接零线，右边的接火线（目的是为减少发生触电时所产生的危害性，因为电流从左手流经大地的途径是危险的，这个途径流经心脏的电流最大）。
•插头上的“L”代表相线（俗称火线），“N”代表中性线（俗称零线），），“E”代表保护中性线（俗称地线）。
•照明电路里的两根电线，一根叫火线，另一根则叫零线。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。
常用电缆型号和电缆型号含义表示方法及电缆规格大全（收藏）
常⽤电缆型号和电缆型号含义表⽰⽅法及电缆规格⼤全（收藏）电缆型号⽂ | 迈缆原创，盗载必究！摘要：由于电施图需要将电缆型号⽶数都标注在设计图上，在有限空间上电缆型号规格被缩写并能表⽰全部含义；下⾯迈缆就来介绍下电缆型号含义及表⽰⽅法，电缆型号选择及电缆规格⼤全。
⼀、电缆型号含义电缆型号的含义主要有五部分组成：类别+导体+绝缘+内护套+特征，其中有⼀些部分是可以省略不写出来的，例如电⼒电缆类别可以不⽤表⽰，导体T铜线可以不⽤写出来等，具体要参照对应的电缆型号，找出其中的规律就很好识别。
电缆型号含义⼆、电缆型号表⽰⽅法及规律电缆型号除了英⽂字母表⽰在外还加数字：举个例⼦YJV23电缆型号，YJ就是交联聚⼄烯绝缘，V聚氯⼄烯内护套，2表⽰双钢带铠装，3表⽰外护套是聚⼄烯。
也就是说电缆型号后⾯带数字的表⽰铠装电缆，带钢带铠装起到保护电缆内部作⽤，⼀般埋地敷设带铠装的居多。
电缆型号表⽰⽅法电缆型号含义规律：特性+电缆英⽂字母+带不带铠装-额定电压-芯数+截⾯积，例如：ZR-YJV22-0.6/1kv-3*150+1*95，表⽰阻燃交联聚⼄烯绝缘聚氯⼄烯护套铜芯电⼒电缆额定电压0.6/1kv，由3根150mm2和1根95mm2的铜芯合成⼀根4芯电缆。
电缆型号表⽰特性的⼀般有：Y—预制型、⼀般省略，或聚烯烃护套；FD—产品类别代号，指分⽀电缆。
将要颁布的建设部标准⽤FZ表⽰，其实质相同；ZR—阻燃型 NH—耐⽕型 WDZ—⽆卤低烟阻燃型 WDN—⽆卤低烟耐⽕型；三、常⽤电缆型号规格⼤全1、VV电缆型号VV电缆型号2、YJV电缆型号YJV电缆型号3、其他电线电缆型号电线电缆型号。
各种电缆型号、用途及正确表示方法
各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
