(完整版)CT取电电源技术简介

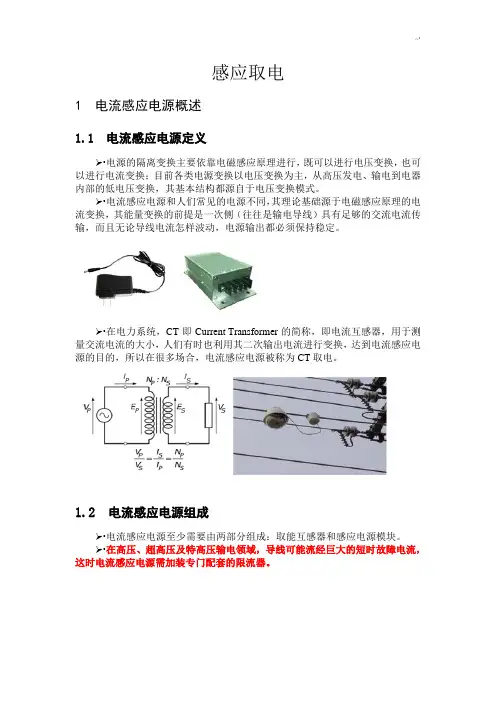

感应取电1电流感应电源概述1.1 电流感应电源定义➢∙电源的隔离变换主要依靠电磁感应原理进行，既可以进行电压变换，也可以进行电流变换；目前各类电源变换以电压变换为主，从高压发电、输电到电器内部的低电压变换，其基本结构都源自于电压变换模式。

➢∙电流感应电源和人们常见的电源不同，其理论基础源于电磁感应原理的电流变换，其能量变换的前提是一次侧（往往是输电导线）具有足够的交流电流传输，而且无论导线电流怎样波动，电源输出都必须保持稳定。

➢∙在电力系统，CT即Current Transformer的简称，即电流互感器，用于测量交流电流的大小，人们有时也利用其二次输出电流进行变换，达到电流感应电源的目的，所以在很多场合，电流感应电源被称为CT取电。

1.2 电流感应电源组成➢∙电流感应电源至少需要由两部分组成：取能互感器和感应电源模块。

➢∙在高压、超高压及特高压输电领域，导线可能流经巨大的短时故障电流，这时电流感应电源需加装专门配套的限流器。

➢∙取能互感器的作用是通过电流的隔离变换实现部分电能从导线到感应电源模块的转移。

其设计需要综合考虑唤醒电流、最小工作电流、输出功率、安装结构尺寸、短时耐受电流等多种因素，不同的应用往往需要专门的设计。

➢∙感应电源模块的作用是将来自取能互感器的电流进行控制，使之转换成目标应用所需的可控稳定输出。

它是电流感应电源的核心，其控制原理、制造工艺、器件选型直接关系到产品的可用性。

取电功率低、稳定性差、易于损坏都是非专业感应电源模块常见的现象。

➢∙限流器的作用是在导线承受短时大故障电流时，控制感应电源模块的输入电流在安全许可的范围内，特别是在超高压及特高压电网应用时，短路故障电流可能达40kA以上并持续数秒，如不安装专用配套限流器，常规电流感应电源很容易被损坏。

1.3 电流感应电源的应用➢∙电流感应电源主要用于缺乏常规供电措施的高压输配电领域，在输配电网中，电压高至10kV-1150kV，工作电流达数十安至数千安，虽有巨大的电能传输，许多智能化电子设备却因缺电而无法安装，或不得不配置昂贵笨重的太阳能或风能发电设备，犹如长江边上无水可饮。

CT自供电的10kV高压断路器柜及其应用

CT自供电的10kV高压断路器柜及其应用摘要：近年来，随着社会经济的不断发展，科学技术的日益进步，我国很多开放商在工程项目建设中都不断创新改革传统的高压断路器柜，开始积极尝试着应用CT自供电的10kV高压断路器柜，这样可以更好地保证电能正常供应，对促进国民经济迅速发展有着极其重要的现实意义。

基于此，本文主要介绍了CT自供电技术，而且分析了CT自供电的10kV高压断路器柜应用，希望可以为有需要的人提供参考意见。

关键词：CT自供电；10kV高压断路器柜；应用CT自供电的10kV高压断路器柜显然不同于传统的10kV高压断路器柜，这种断路器柜有许多优势，比如：使用性能优良以及易于维护保养等等，所以当前深受我国很多开发商的青睐。

通常，在应用CT自供电的10kV高压断路器柜时，必须要保证操作方式的规范化和合理化，以免影响其正常运行，甚至有可能导致该断路器柜出现故障，缩短其使用寿命。

一、CT自供电技术（一）CT自供电基本原理就CT自供电来讲，主要是指借助CT回路，利用一次回路的电流互感器获得电源，获得能力，无需配置外部电源[1]。

通常，CT二次侧电流在进行整流后，通过24V稳压电路获取24V电源，通过5V稳压电路获取5V电源。

利用5V电源可以将能力提供给采样与控制电路的工作，而且24V电源可以将能量提供给跳闸电路工作。

电流泄放回路结合电路工作电流大小自动对泄放电流进行适当的调整和改变，让电路电源可以正常工作，而且不会导致电流互感器有更加沉重的负荷。

一般来说，在10kV高压断路器柜子内部，CT自供电获得能量的装置安装在继电保护装置中，所以此装置可以叫做“无源继保”。

CT自供电基本原理如图1所示。

图1 自供电电路原理框图（二）存在的主要问题就图1 来讲，虽然看起来仅仅是一些非常简单的整流和滤波，然而并非如此简单，相信大家都知道：CT电流变化是没有任何规则的，要想从中得到李玲，必须要将以上这些问题有效解决：第一，先要将电流适应性问题解决。

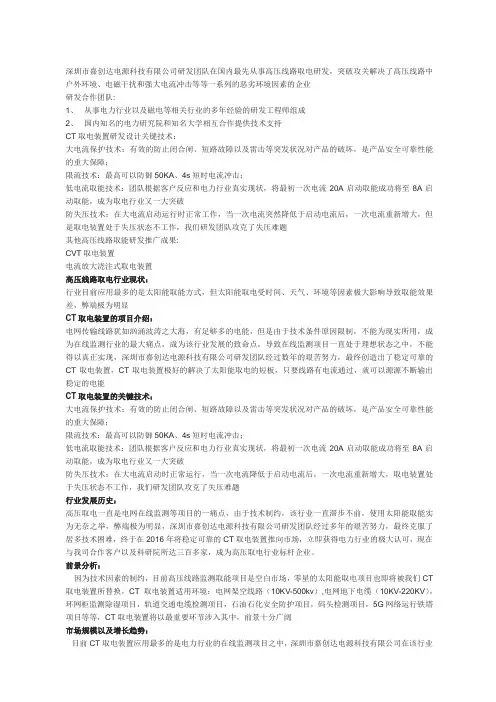

CT取电设计关键技术

深圳市嘉创达电源科技有限公司研发团队在国内最先从事高压线路取电研发，突破攻关解决了高压线路中户外环境、电磁干扰和强大电流冲击等等一系列的恶劣环境因素的企业研发合作团队:1、从事电力行业以及磁电等相关行业的多年经验的研发工程师组成2、国内知名的电力研究院和知名大学相互合作提供技术支持CT取电装置研发设计关键技术：大电流保护技术：有效的防止闭合闸、短路故障以及雷击等突发状况对产品的破坏，是产品安全可靠性能的重大保障；限流技术：最高可以防御50KA、4s短时电流冲击；低电流取能技术：团队根据客户反应和电力行业真实现状，将最初一次电流20A启动取能成功将至8A启动取能，成为取电行业又一大突破防失压技术：在大电流启动运行时正常工作，当一次电流突然降低于启动电流后，一次电流重新增大，但是取电装置处于失压状态不工作，我们研发团队攻克了失压难题其他高压线路取能研发推广成果:CVT取电装置电流放大浇注式取电装置高压线路取电行业现状：行业目前应用最多的是太阳能取能方式，但太阳能取电受时间、天气、环境等因素极大影响导致取能效果差，弊端极为明显CT取电装置的项目介绍：电网传输线路犹如汹涌波涛之大海，有足够多的电能，但是由于技术条件原因限制，不能为现实所用，成为在线监测行业的最大痛点，成为该行业发展的致命点，导致在线监测项目一直处于理想状态之中，不能得以真正实现，深圳市嘉创达电源科技有限公司研发团队经过数年的艰苦努力，最终创造出了稳定可靠的CT取电装置，CT取电装置极好的解决了太阳能取电的短板，只要线路有电流通过，就可以源源不断输出稳定的电能CT取电装置的关键技术：大电流保护技术：有效的防止闭合闸、短路故障以及雷击等突发状况对产品的破坏，是产品安全可靠性能的重大保障；限流技术：最高可以防御50KA、4s短时电流冲击；低电流取能技术：团队根据客户反应和电力行业真实现状，将最初一次电流20A启动取能成功将至8A启动取能，成为取电行业又一大突破防失压技术：在大电流启动时正常运行，当一次电流降低于启动电流后，一次电流重新增大，取电装置处于失压状态不工作，我们研发团队攻克了失压难题行业发展历史：高压取电一直是电网在线监测等项目的一痛点，由于技术制约，该行业一直滞步不前，使用太阳能取能实为无奈之举，弊端极为明显，深圳市嘉创达电源科技有限公司研发团队经过多年的艰苦努力，最终克服了居多技术困难，终于在2016年将稳定可靠的CT取电装置推向市场，立即获得电力行业的极大认可，现在与我司合作客户以及科研院所达三百多家，成为高压取电行业标杆企业。

CT取电电源技术说明介绍

1.2 电流感应电源组成➢∙电流感应电源至少需要由两部分组成：取能互感器和感应电源模块。

➢∙在高压、超高压及特高压输电领域，导线可能流经巨大的短时故障电流，这时电流感应电源需加装专门配套的限流器。

➢∙取能互感器的作用是通过电流的隔离变换实现部分电能从导线到感应电源模块的转移。

其设计需要综合考虑唤醒电流、最小工作电流、输出功率、安装结构尺寸、短时耐受电流等多种因素，不同的应用往往需要专门的设计。

➢∙感应电源模块的作用是将来自取能互感器的电流进行控制，使之转换成目标应用所需的可控稳定输出。

它是电流感应电源的核心，其控制原理、制造工艺、器件选型直接关系到产品的可用性。

取电功率低、稳定性差、易于损坏都是非专业感应电源模块常见的现象。

CT工作原理

CT工作原理CT（Current Transformer）工作原理CT（Current Transformer）是一种用来测量电流的电气设备，它能够将高电流转换成低电流，以便于测量和保护设备。

CT工作原理主要包括电磁感应和变压器原理。

1. 电磁感应原理CT利用电磁感应原理来测量电流。

当通过CT的一侧通过电流时，通过电流产生的磁场会导致CT另一侧产生感应电动势。

根据法拉第电磁感应定律，感应电动势与电流成正比。

CT的绕组设计使得感应电动势与输入电流之间的比例关系固定。

2. 变压器原理CT的工作原理基于变压器原理。

CT的一侧称为一次侧，通过电流的一侧称为二次侧。

一次侧通常是连接在被测电路中，而二次侧则连接到测量仪表或保护装置。

CT的一次侧绕组通常只有几匝，而二次侧绕组则有较多的匝数。

根据变压器原理，一次侧和二次侧的匝数比例决定了CT的变比。

CT的工作原理可以总结为以下几个步骤：1）当电流通过CT的一次侧时，产生的磁场会感应到二次侧绕组；2）感应电动势在二次侧绕组中产生；3）二次侧绕组的匝数比例决定了感应电动势与一次侧电流之间的比例关系；4）测量仪表或保护装置通过连接到二次侧，可以测量或保护电路。

CT的工作原理使得我们能够方便地测量高电流，同时将其转换为低电流以便于仪表的读取和处理。

CT广泛应用于电力系统中的电流测量、保护和控制等方面。

在电力系统中，CT的准确性和可靠性对于确保系统的安全运行至关重要。

需要注意的是，CT的选择和安装应根据具体的应用需求进行。

不同的电流范围、变比、精度等参数都需要考虑。

此外，CT的绝缘和绝缘水平也是需要注意的因素，以确保CT的安全运行。

总结：CT的工作原理基于电磁感应和变压器原理。

通过将高电流转换为低电流，CT 能够方便地测量和保护电路。

CT在电力系统中起着重要的作用，确保系统的安全运行。

选择和安装CT时需要考虑多个参数，以满足具体的应用需求。

(技术规范标准)电缆线路故障在线监测系统技术规范书

配电电缆线路故障定位及在线监测系统技术规范书批准：审核：拟制：总则1．本“规范书”明确了某城区供电公司10kV配电电缆线路故障定位及在线监测系统的技术规范。

2．本“技术规范书”与商务合同具有同等的法律效力。

1.1 系统概述配电线路传输距离远，支线多、大部分是架空线和电缆线，环境和气候条件恶劣，外破、设备故障和雷电等自然灾害常常造成故障率较高。

一旦出现故障停电，首先给人民群众生活带来不便，干扰了企业的正常生产经营；其次给供电公司造成较大损失；再者一条线路距离较长，分支又多，呈网状结构，查找故障，非常困难，浪费了大量的人力，物力。

电缆线路故障定位及在线监测（控）系统主要用于10kV电缆系统，可检测短路和接地故障并指示出来，可以实时监测电缆线路的正常运行情况和故障发生过程。

该系统可以帮助电力运行人员实时了解电缆线路上各监测点的电流、温度、电缆头对地电场（电缆头局部放电）的变化情况，在线路出现短路、接地、过温等故障以后给出声光和短信报警，告知调度人员进行远程操作以隔离故障和转移供电，通知电力运行人员迅速赶赴现场进行处理。

主站SCADA系统除了显示线路故障电流途径和位置，还能显示线路负荷电流、零序电流、首半波尖峰突变电流、线路对地电场（局部放电）的变化情况并绘制历史曲线图，用户根据需要还可以增加开关位置遥信采集、开关遥控、远程无线抄表和无功补偿柜电容投切等功能。

故障定位及在线监测（控）系统还可以提供瞬时性短路故障、瞬时性和间歇性接地故障的在线监测和预警功能，以及故障后事故分析和总结功能。

1.2 总体要求1.2.1当电缆线路正常运行时：系统能够及时掌握线路运行情况，并将线路负荷电流、零序电流、电缆头温度、线路对地电场（局部放电）等线路运行信息和开口CT取电电压、后备电池电压等设备维护信息处理后发送至主站，在主站能够方便地查询有关实时信息和历史数据。

为及时掌握线路故障前的运行状态，保证线路正常运行，避免事故发生，并为在线调整故障检测参数提供技术手段。

输电线路取能装置.CT取能.高压感应取电

精心整理TLPS系列输电线路取能装置TLPS系列输电线路取能装置是一种利用电磁感应原理获取电能，并实现稳定电压输出的新型电源装置。

该装置长期运行稳定可靠，技术成熟，对输电线路电流变化具有很强的适应能力，具备短路及冲击电流自我保护，可为各类输电线路在线监电。

TLPS系列输电线路取能装置的应用范围包括：安装在高压输电线路高压侧的电力设备：高压架空输电线路上的导线温度、微风振动、舞动、次档距振荡、张力、覆冰监测装置等。

高压输电线路附近难于获取电源的电力设备：地下电力电缆线路上的各类监测装置，环网柜内的监测设备等。

性能特点：感应取能，高效可靠，无需维护开启式取能互感器，安装方便，接线简单取能模块采用金属屏蔽封装，密封性好，适应恶劣环境运行稳定，可以在线路电流变化的情况下保持稳定的输出示：取能电也与取能互感器和取能电源模块的型号有关。

输电导线的电流越大，取能装置可以输出的功率也越大。

输电线路取能装置的额定输出功率指的是在输电导线上的电流足够大时，装置能够提供的最大功率输出。

取能装置安装在工作期间会根据导线的电流大小和负载所需的功率自行调节工作模式。

输电线路取能装置的工作模式如下：1.待机模式：当输电导线上的电流非常小，甚至无法提供模块启动所需消耗的电能时，取能装置会处于待机状态，不输出功率，此时输出电压为零；2.间断工作模式：当输电线路的电流增大到一定值，抽取的电能可以支持模块启动，但不足以支持负载正常工作时，取能装置会处于间断工作状态，断续对负载输出功率，此时输出电压值为额定输出电压和零伏跳跃变化的方波。

产品常用型号如下：纹波峰峰值：≤±1%额定输出电压过流保护：不低于120%额定输出电流自动恢复开关频率：300kHz环境特性：环境温度：-25℃～+50℃存储温度：-40℃～+120℃相对湿度：≤95%大气条件：大气中无严重污秽海拔高度：≤3000m温度系数：≤±0.02%/℃1.2.3.4.在安装过程中，如果输电导线有电流，取能互感器上下两半会有一定的吸合力。

CT自供电保护技术

CT自供电保护技术顾名思义，CT自供电保护就是采用保护CT供电的一类微机保护装臵，也叫CT自供电数字继电器，因无需单独供电、保护精度高和定值设臵方便而备受市场青睐。

该类产品最早从国外引进，其典型代表是固柏（北美）和阿尔斯通（西欧）。

我从2001年开始研究这两款国外的产品，从中受到很多启发，也发现了不少可靠性问题，并于2003年利用当时最新超低功耗单片机MSP430F149、I/V信号变换和高效率的CT 二次线取电技术研制出来了一款新产品，并成功用于国内某大型配电公司，到目前为止已经配套出去了3000多台。

该产品实时监测IA、IB、IC、I0，采用32点交流采样和快速DFT算法，和国外的产品相比，无论结构工艺、功能性能、绝缘耐压、高低温、EMC防护等可靠性指标等都要好很多。

原来那款产品是用掌上PDA来做人机接口的，现在正在改用超低功耗液晶和键盘技术来实现参数设臵和负荷电流监测了。

说到导线自取电功能，一些厂家也说自己能做，但是都有以下缺点： 1、采用中学生都会的整流、滤波和稳压（降压）电路以及普通导磁材料，要求起始电流很高，不可能从3A、10A甚至20A负荷电流上取到DC3V以上的工作电源和无线通讯电源； 2、没有做好大电流冲击保护，当高压导线三相金属性短路时会彻底“歇菜”。

现在有一些大型开关厂和电力设备制造商，坚持自己做CT 自供电保护装臵，以解决自己生产的开关柜和环网柜的断路器单元配套问题。

其实，这里面还是有技术门槛的，从项目风险、研发投入和研发时间角度来说，与其闭门造车自己搞开发，还不如花个低价直接购买lpk的成熟技术。

如果一定要自己来做，lpk也可以指点一下迷津：1、要从导线小负荷电流到短路电流都取到电，要解决小电流储能和大电流保护问题，这好比一个水坝，进水少的时候一点也不要浪费，进水大的时候要拉闸泄洪，这就决定不能采用一般的整流、滤波和降压稳压的办法；2、一次CT和二次CT都要用1A档的保护CT，不要在短路电流越大时因信号失真导致保护拒动；3、信号处理电路要用单电源的以节省功耗，所有硬件电路和CPU程序也要按低功耗设计方法来设计；4、在负荷电流很小时，因不能提前给跳闸电容储能，CPU也不能提前工作，当短路电流突然来临时，要考虑好分闸储能电源和工作电源建立的前后关系和后备方案；5、由于采用低功耗设计，一般很难再设计一个DC/DC电源，CPU电源地、信号地和大地是等电位的，所以要做好电流信号线和跳闸回路的抗干扰措施和防雷措施。

ct取电温度要求-概述说明以及解释

ct取电温度要求-概述说明以及解释1.引言引言部分是文章的开头部分，其主要目的是引导读者进入文章的主题，并提供一些背景信息和目的说明。

在文章标题为"ct取电温度要求"的情况下，下面是对1.1 概述部分内容的编写参考：概述随着电力系统的不断发展和改善，电力系统的可靠性和稳定性成为了人们关注的热点问题。

在电力系统的运行中，电流互感器（Current Transformer，CT）起着至关重要的作用，其用于测量和保护电力系统中的电流。

而CT的准确度和可靠性则直接影响着电力系统的运行安全与稳定性。

然而，在CT的使用过程中，CT取电温度的要求也变得日益重要。

CT 取电温度是指CT内部绕组得到的温度，而CT的性能及精度直接与取电温度有关。

因此，准确把握和合理控制CT取电温度是保证CT正常运行和提高电力系统可靠性的关键因素。

本文将详细探讨CT取电温度的要求，以及其对电力系统的影响。

首先，我们将介绍CT取电温度背景知识，包括CT的定义、用途和工作原理。

其次，我们将探讨CT取电温度的意义，阐述其对CT的精确度、响应速度和额定电流测量的影响。

最后，我们将总结CT取电温度要求的关键因素，并展望未来在该领域的研究方向。

通过本文的阐述，读者将能够更好地理解和把握CT取电温度要求的重要性，并在实际应用中合理选择与控制CT取电温度，从而提高电力系统的可靠性和稳定性。

文章结构部分的内容应该是关于整篇文章的组织结构和主要内容的介绍。

可以根据文章的大纲来编写。

文章1.2 文章结构部分的内容可以按照以下方式来写：引言部分介绍了整篇文章的概述、结构和目的。

背景介绍部分将详细介绍ct取电温度的背景信息，包括相关的技术和应用领域。

然后，文章将重点探讨ct取电温度的意义，包括其在电力系统中的作用和重要性。

接着，文章将详细介绍ct取电温度的要求，包括在不同环境和应用场景下的具体要求和标准。

最后，结论部分将对整篇文章进行总结，并讨论ct取电温度要求对系统性能和稳定性的影响。

CT取电装置

CT 取电产品说明1.应用背景跟着经济的发展，人民生活水平的提升，人们对供电质量提出了更高要求，对供电靠谱性提出了更高标准，所以，发展城市配网，实现配网自动化是供电网络发展的必定趋向。

建设配网通讯系统对实现配网自动化拥有极端的重要性和迫切性。

配网自动化中的故障指示器的主要作用第一在于及时监测配网运转状态，其次在电网发生故障时实现迅速故障定位和隔绝，缩短故障办理时间，进而缩短停电时间，提升供电靠谱性。

2.应用范围2.1 ．配电自动化（故障指示器）配网建设是电网建设的重心，特别是故障指示器获得宽泛的应用，因为体积小、安装方便，电流感觉电源已成为故障指示器系统中最主要的取电方式。

2.2 ．户外智能开关柜户外智能开关柜是一种潮流，传统的户外开关柜由高压开关、电缆、母线、操作附件等构成，因为缺乏电源，极少包含二次设施，部分用电压互感器引出电源的方式实现了简单的智能控制，但该方式给高压 PT 带来很大的安全隐患，远不如电流感觉电源靠谱，如能用电流感觉电源、超能储能电容等技术实现电流感觉电源供电，将对智能环网柜等设施的自动化水平带来极大的提升。

2.3 ．高压输电监控在 2008 年电网冰雪灾祸后，输电线路和输电铁塔的监控应用宽泛，供电方式还是一大技术难题，如能有效解决靠谱性和取电功率，电流感觉电源是最理想的取电方式。

2.4 ．电缆状态监控跟着城市电力电缆建设的鼎力推动，电缆监控的应用也日趋增加。

2.5 ．有源电子互感器有源电子式互感器在智能变电站应用很广，其高压部分需要电源，如能解决电流感觉电源的靠谱性和高性能，将可大幅度提升其寿命与成本节俭。

2.6 ．高压带电作业工具电力系统正愈来愈多的展开带电作业，电流感觉电源给这些高压带电作业工具供给了很好的高压侧电源，如巡线机器人、除冰机器人等。

2.7 ．专业应用有电源后电气工程师们即能够为所欲为的在高压输电线上增添设施，比方输电线上架野外通讯基站、高压输电线指示灯等。

(完整版)CT取电装置的测试方法

关于CT取电装置
1.CT取电电源原理
CT取电电源，即利用安装在电力线路上的CT作为获得电源的一种装置，该电源分为两部分，一部分是用于取电的CT，一部分是将CT取得的电能量转化为所需要的直流电压与电流的电源模块。

2.应用范围：
CT取电电源主要应用于电力线路上，可以解决因设备无法获得其它方式供电的问题。

3.技术特点
1）由于CT安装于电力线路电缆线上，其绝缘性较高
2）CT取电安装更方便，价格低廉。

3）比较适合于小功率设备的供电
4.接线图
5.产品封装：
电源模块
S1
S2
FG
S1
-VO
+VO S1
S2
取电CT
L1 L2 L3
6.测试方法：
1）连线：将CT的输出与电源的输入连接，在CT的一次侧加入测试电流，在电源模块的输出端并负载电阻，在电源模块的输出端监测电压值。

2）测试：一次侧加入50A电流，监测电源模块的输出电压值应为12V电压，即满足要求。

开合式ct磁芯的感应取电

开合式ct磁芯的感应取电开合式CT磁芯是一种常见的电力测量设备，它通过感应取电的方式实现电路的测量和保护功能。

本文将详细介绍开合式CT磁芯的工作原理和特点，并分享一些使用开合式CT磁芯时的注意事项。

开合式CT磁芯是一种特殊的变压器，它被广泛应用于电力系统中的电压和电流测量。

它由两个铁芯组成，中间可分开合。

当电流通过主回路时，产生的磁场会使一个铁芯闭合，进而感应出压电势，实现电能的测量。

开合式CT磁芯通常由铁芯和绕组构成，铁芯上包裹有绕组线圈，它们相互连接，形成一个闭合电路。

当电流通过绕组时，产生的磁场会使得铁芯闭合，进而感应出电势。

开合式CT磁芯的特点是感应取电，并且能够准确测量电压和电流。

它的感应取电原理使其能够独立于电源进行电能测量，不会对电路产生负载影响。

而且，由于它的特殊结构，开合式CT磁芯具有良好的抗干扰能力，能够有效地避免外部电磁干扰对测量结果的影响。

在使用开合式CT磁芯时，我们需要注意以下几点。

首先，要选择合适的CT磁芯型号，确保其能够满足测量需求。

其次，要经常检查CT 磁芯的连接是否良好，以确保测量结果的准确性。

同时，对于安装位置的选择也很重要，要避免有电磁干扰源的区域，以免影响测量结果。

另外，我们还需要定期对CT磁芯进行维护和检修，确保其工作正常。

开合式CT磁芯作为一种常见的电力测量设备，广泛应用于电力系统中的电能测量和保护。

它通过感应取电的方式，实现了准确的电能测量，并具有良好的抗干扰能力。

在使用过程中，我们要选择合适的型号，注意连接和安装位置的选择，并定期进行维护和检修，以确保其正常工作。

通过正确使用开合式CT磁芯，我们能够得到准确的电能测量结果，为电力系统的安全运行提供有力支持。

ct取能电路

ct取能电路摘要：1.引言：简要介绍CT取能电路的背景和意义2.CT取能电路的工作原理2.1 电流互感器（CT）的作用2.2 取能电路的构成及其工作过程3.CT取能电路的优点和应用场景3.1 节能减排3.2 提高系统稳定性3.3 适用范围及典型应用4.CT取能电路的调试与维护4.1 调试方法及步骤4.2 维护注意事项5.总结：CT取能电路的发展趋势及其在我国能源领域的地位正文：随着我国能源行业的快速发展，电力系统设备日益复杂，对系统稳定性、可靠性的要求也越来越高。

在此背景下，CT取能电路应运而生，成为一种新型的节能、高效、环保的电力设备。

本文将从CT取能电路的工作原理、优点、应用场景、调试与维护等方面进行全面阐述，以期为相关人员提供有益参考。

一、CT取能电路的工作原理CT取能电路是一种利用电流互感器（CT）将高压系统中的电能转化为低压系统可利用的电能的装置。

其基本构成主要包括电流互感器、整流器、滤波器、变换器等部分。

1.电流互感器（CT）的作用电流互感器是CT取能电路的核心部件，其主要功能是将高压系统中的电流降至适合低压系统使用的范围。

电流互感器的工作原理是利用电磁感应，在高电流通过线圈时，产生磁场，进而在另一侧的线圈中感应出较低电流。

2.取能电路的构成及其工作过程取能电路主要由电流互感器、整流器、滤波器、变换器等组成。

高压系统中的电流经过电流互感器降压后，输入整流器进行整流，再经过滤波器滤除谐波，最后由变换器将电压升至适合低压系统使用的范围。

整个过程实现了电能的高效传输和利用。

二、CT取能电路的优点和应用场景1.节能减排CT取能电路能够将有功电流回馈到低压系统，降低线损，提高系统功率因数，从而实现节能减排。

2.提高系统稳定性CT取能电路在发生短路等异常情况时，能够快速切除故障电流，保障系统安全稳定运行。

3.适用范围及典型应用CT取能电路适用于各种电压等级的电力系统，尤其在高压、超高压系统中具有显著优势。

CT取电电源技术简介

感应取电1电流感应电源概述1.1电流感应电源定义>■ 电源的隔离变换主要依靠电磁感应原理进行，既可以进行电压变换，也可以进行电流变换；目前各类电源变换以电压变换为主，从高压发电、输电到电器内部的低电压变换，其基本结构都源自于电压变换模式。

>■ 电流感应电源和人们常见的电源不同，其理论基础源于电磁感应原理的电流变换，其能量变换的前提是一次侧（往往是输电导线）具有足够的交流电流传输，而且无论导线电流怎样波动，电源输出都必须保持稳定。

>■ 在电力系统，CT即Current Transformer的简称，即电流互感器，用于测量交流电流的大小，人们有时也利用其二次输出电流进行变换，达到电流感应电源的目的，所以在很多场合，电流感应电源被称为CT取电。

1.2电流感应电源组成>■电流感应电源至少需要由两部分组成：取能互感器和感应电源模块。

>■在高压、超高压及特高压输电领域，导线可能流经巨大的短时故障电流，这时电流感应电源需加装专门配套的限流器。

>■取能互感器的作用是通过电流的隔离变换实现部分电能从导线到感应电源模块的转移。

其设计需要综合考虑唤醒电流、最小工作电流、输出功率、安装结构尺寸、短时耐受电流等多种因素，不同的应用往往需要专门的设计。

>■ 感应电源模块的作用是将来自取能互感器的电流进行控制，使之转换成目标应用所需的可控稳定输出。

它是电流感应电源的核心，其控制原理、制造工艺、器件选型直接关系到产品的可用性。

取电功率低、稳定性差、易于损坏都是非专业感应电源模块常见的现象。

>■ 限流器的作用是在导线承受短时大故障电流时，控制感应电源模块的输入电流在安全许可的范围内，特别是在超高压及特高压电网应用时，短路故障电流可能达40kA以上并持续数秒，如不安装专用配套限流器，常规电流感应电源很容易被损坏。

1.3电流感应电源的应用>■ 电流感应电源主要用于缺乏常规供电措施的高压输配电领域，在输配电网中，电压高至10kV-1150kV，工作电流达数十安至数千安，虽有巨大的电能传输，许多智能化电子设备却因缺电而无法安装，或不得不配置昂贵笨重的太阳能或风能发电设备，犹如长江边上无水可饮。

ct线圈取电式和坡莫合金

ct线圈取电式和坡莫合金CT线圈取电式（Current Transformer, CT）和坡莫合金（Permendur）是电力传输和电气设备中常用的两种重要元件。

它们在电力系统中扮演着不可或缺的角色。

本文将分别介绍CT线圈取电式和坡莫合金的原理、特性和应用。

CT线圈取电式是一种电流互感器，用于测量和保护电力系统中的电流。

它的工作原理基于法拉第电磁感应定律。

CT线圈取电式通常由一个主线圈和一个或多个次级线圈组成。

主线圈中通过的电流是待测电流，而次级线圈中的电流是与主线圈中电流成比例的次级电流。

通过调整次级线圈的绕组比例，可以实现对不同电流范围的测量。

CT线圈取电式的输出电流可以与测量电流达到高度的线性关系。

它具有电流测量精度高、线性度好、响应速度快的特点。

CT线圈取电式在电力系统中的应用广泛。

它常用于电流的测量和保护。

在电力变电站中，CT线圈取电式被安装在高压侧的电流回路中，用于测量和监测电流的大小，以便及时发现异常和故障。

在电力传输线路中，CT线圈取电式被用于保护设备和线路。

当电流异常时，CT线圈取电式能够迅速检测并触发保护装置，保护电力系统的安全运行。

坡莫合金是一种具有优异磁性特性的合金材料，由铁、钴、铒等元素组成。

坡莫合金的主要特点是具有高的磁导率和饱和磁感应强度。

磁导率是衡量材料导磁性能的指标，坡莫合金的高磁导率意味着它能够更好地集中磁场线，从而提高电磁元件的效率。

饱和磁感应强度是衡量材料磁饱和程度的指标，坡莫合金的高饱和磁感应强度意味着它能够在高磁场下保持稳定的磁性能。

坡莫合金在电气设备中的应用主要体现在电磁元件中，例如电动机、变压器和感应器等。

坡莫合金可以用来制造磁芯，提高电磁元件的磁性能。

在电动机中，坡莫合金的高磁导率和饱和磁感应强度可以提高电机的输出功率和效率。

在变压器中，坡莫合金可以提高磁芯的导磁性能，减小磁通损耗，提高变压器的能效。

在感应器中，坡莫合金可以提高磁感应强度，增强感应器的灵敏度和稳定性。

ct开路保护器原理

ct开路保护器原理CT开路保护器原理什么是CT开路保护器•CT开路保护器是一种用于保护电力系统中的电流互感器（CT）的设备。

•CT开路保护器主要用于检测电流互感器的开路情况，并在开路时发出警报，以避免系统中断。

CT开路保护器的原理•CT开路保护器基于电流互感器的工作原理设计。

•电流互感器是一种用于测量大电流的设备，它通过将大电流变换为小电流来提供给保护装置。

•CT开路保护器通过实时监测电流互感器的二次侧电流来判断是否存在开路情况。

CT开路保护器的工作过程1.测量电流–CT开路保护器首先接收电流互感器的二次侧电流信号。

–电流互感器的二次侧电流信号是一个与输入电流成比例的小电流。

2.检测开路–CT开路保护器通过对接收到的二次侧电流信号进行处理，判断是否存在开路情况。

–当二次侧电流为零或接近零时，即可判定为开路状态。

3.发出警报–一旦CT开路保护器检测到开路情况，它会立即发出警报信号。

–警报信号可以通过声音、光线或通信等方式进行传达，以便操作人员能够及时采取措施。

CT开路保护器的重要性•CT开路保护器在电力系统中起到至关重要的作用。

•CT开路保护器能够及时检测到电流互感器的开路情况，避免因开路导致的电力系统中断。

•通过及时发出警报信号，CT开路保护器提醒操作人员对电流互感器进行检修或更换，从而确保系统的稳定运行。

总结•CT开路保护器是一种用于保护电力系统中的电流互感器的设备。

•它基于电流互感器的工作原理，通过检测互感器的二次侧电流来判断是否存在开路情况。

•CT开路保护器的主要工作过程包括测量电流、检测开路和发出警报。

•CT开路保护器的重要性在于及时检测开路情况，以保证电力系统的稳定运行。

通过对CT开路保护器原理的解释，我们可以更好地理解和应用它在电力系统中的作用。

这种保护装置确保了电流互感器的正常运行，降低了系统中断的风险，提高了电力系统的安全性和稳定性。

CT开路保护器的工作原理深入解析电流互感器的工作原理•电流互感器是一种基于电磁感应的设备，用于测量大电流。
