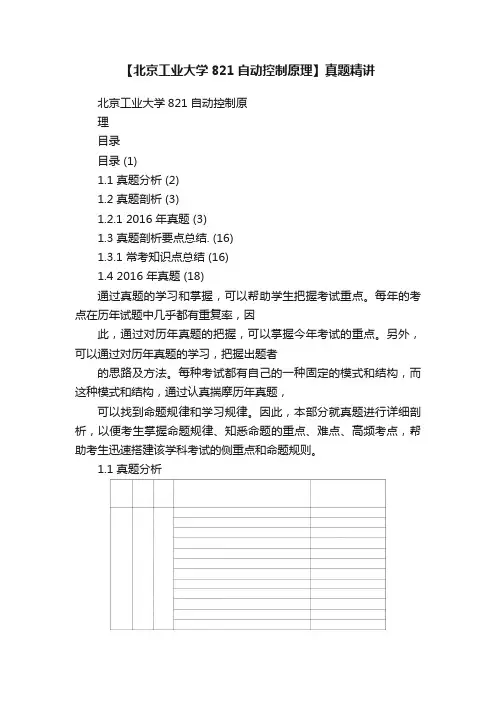

【北京工业大学821自动控制原理】真题精讲北京工业大学821 自动控制原理目录目录 (1)1.1 真题分析 (2)1.2 真题剖析 (3)1.2.1 2016 年真题 (3)1.3 真题剖析要点总结. (16)1.3.1 常考知识点总结 (16)1.4 2016 年真题 (18)通过真题的学习和掌握，可以帮助学生把握考试重点。

每年的考点在历年试题中几乎都有重复率，因此，通过对历年真题的把握，可以掌握今年考试的重点。

另外，可以通过对历年真题的学习，把握出题者的思路及方法。

每种考试都有自己的一种固定的模式和结构，而这种模式和结构，通过认真揣摩历年真题，可以找到命题规律和学习规律。

因此，本部分就真题进行详细剖析，以便考生掌握命题规律、知悉命题的重点、难点、高频考点，帮助考生迅速搭建该学科考试的侧重点和命题规则。

1.1 真题分析综合来说，自动控制原理专业课这几年的题型变化不大，主要是计算题型，难度略有增加，侧重于对基础知识点的掌握以及对知识的灵活运用。

在复习时，对于了解的知识点，复习的时候，只需要知道概念性的定义即可，简单的看一下推导的过程或背景知识即可，有助于对相关内容的理解，不要求重点掌握，例如我们课本的第一章，就是一个引言部分，引入自动控制以及自动控制系统的概念；对于熟悉的知识点，复习的时候，应着重把握，理解公式的定义及相应公式的推导和求取、系统稳定的条件、判稳的方法、由稳定条件求取相应指标参数、折线图的绘制步骤、校正的步骤、相平面法和传递函数法、z 变换法及判断系统稳定性等等；对于掌握的知识点，复习的时候，应重点复习，反复记忆理解其中的公式和步骤，特别是第二章的结构图的化简，第三章的系统稳定性判断及相应参数求取，第四章的根轨迹绘制，第五章的频域稳定性判据，第六章的系统校正方法，第七章的非线性系统的分析，第八章的z 变换及系统稳定性判据。

1.2 真题剖析1.2.1 2016 年真题【点评】本年份真题共十二大题：都为计算题，总计150 分；和往年考试题目对比，题型变化很小，其中，题型变化最大的是第六题求取系统临界稳定条件下的参数，第七题的给定相频特性表达式求取系统传函。

《自动控制原理》试卷及答案(A26套)

自动控制原理试卷A(1)1．（9分）设单位负反馈系统开环零极点分布如图所示，试绘制其一般根轨迹图。

（其中-P 为开环极点,-Z ，试求系统的传递函数及单位脉冲响应。

3.（12分）当ω从0到+∞变化时的系统开环频率特性()()ωωj j H G 如题4图所示。

K 表示开环增益。

P 表示开环系统极点在右半平面上的数目。

v 表示系统含有的积分环节的个数。

试确定闭环系统稳定的K 值的围。

4．（12分）已知系统结构图如下，试求系统的传递函数)()(,)()(s R s E s R s C5．（15分）已知系统结构图如下，试绘制K 由0→+∞变化的根轨迹，并确定系统阶跃响应分别为衰减振荡、单调衰减时K 的取值围。

Re Im ∞→ω00→ωK 2-0,3==p v （a ）Re Im ∞→ω00→ωK 2-0,0==p v （b ） Re Im ∞→ω00→ωK 2-2,0==p v （c ）题4图题2图 1G 2G 3G 5G C R +E --4G +6G6．（15分）某最小相位系统用串联校正，校正前后对数幅频特性渐近线分别如图中曲线(1)、(2)所示，试求校正前后和校正装置的传递函数)(),(),(21s G s G s G c ，并指出Gc （S ）是什么类型的校正。

7．（15分）离散系统如下图所示，试求当采样周期分别为T=0.1秒和T=0.5秒输入)(1)23()(t t t r ⋅+=时的稳态误差。

8．（12分）非线性系统线性部分的开环频率特性曲线与非线性元件负倒数描述曲线如下图所示，试判断系统稳定性，并指出)(1x N -和G （j ω）的交点是否为自振点。

参考答案A(1)1、根轨迹略，2、传递函数)9)(4(36)(++=s s s G ；单位脉冲响应)0(2.72.7)(94≥-=--t ee t c tt 。

3、 21,21,21><≠K K K 4、6425316324215313211)()(G G G G G G G G G G G G G G G G G G s R s C ++++= 642531632421653111)()(G G G G G G G G G G G G G G G G G s R s E +++-= 5、根轨迹略。

自动控制19套试题及答案详解

一.填空题。

（10分）1.传递函数分母多项式的根，称为系统的2. 微分环节的传递函数为3.并联方框图的等效传递函数等于各并联传递函数之4.单位冲击函数信号的拉氏变换式5.系统开环传递函数中有一个积分环节则该系统为型系统。

6.比例环节的频率特性为。

7. 微分环节的相角为。

8.二阶系统的谐振峰值与有关。

9.高阶系统的超调量跟有关。

10.在零初始条件下输出量与输入量的拉氏变换之比，称该系统的传递函数。

二．试求下图的传第函数(7分)精品资料三．设有一个由弹簧、物体和阻尼器组成的机械系统（如下图所示），设外作用力F（t）为输入量，位移为y（t）输出量，列写机械位移系统的微分方程（10分）四．系统结构如图所示，其中K=8，T=0.25。

（15分）（1）输入信号x i（t）=1（t），求系统的响应；（2）计算系统的性能指标t r、t p、t s（5%）、бp；（3）若要求将系统设计成二阶最佳ξ=0.707，应如何改变K值精品资料五．在系统的特征式为A（s）=6s+25s+84s+123s+202s+16s+16=0，试判断系统的稳定性（8分）精品资料)1001.0)(11.0()(++=s s s Ks G七．某控制系统的结构如图，其中要求设计串联校正装置，使系统具有K ≥1000及υ≥４５。

的性能指标。

（13分）精品资料sT s s s G 25.0,)4(1)(=+=.八．设采样控制系统饿结构如图所示，其中试判断系统的稳定性。

（10分）精品资料九．已知单位负反馈系统的开环传递函数为：试绘制K由0 ->+∞变化的闭环根轨迹图,系统稳定的K 值范围。

(15分)一、填空题：(每空1.5分，共15分),)4()1()(22++=s s Ks G1.当扰动信号进入系统破坏系统平衡时，有重新恢复平衡的能力则该系统具有。

2.控制方式由改变输入直接控制输出，而输出对系统的控制过程没有直接影响，叫。

3.线性系统在零初始条件下输出量与输入量的之比，称该系统的传递函数。

(完整word版)自动控制原理试题有参考答案解析

一、填空题（每空 1 分，共15分）1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。

2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为G 1(s)+G 2(s)（用G 1(s)与G 2(s) 表示）。

4、典型二阶系统极点分布如图1所示，则无阻尼自然频率=n ω 1.414 ，阻尼比=ξ 0.707 ，该系统的特征方程为 2220s s ++= ，该系统的单位阶跃响应曲线为衰减振荡。

5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为1050.20.5s s s s +++。

6、根轨迹起始于开环极点，终止于开环零点。

7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为 (1)(1)K s s Ts τ++。

1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。

3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。

判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。

4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。

5、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为2222211K T τωωω++；相频特性为arctan 180arctan T τωω--(或：2180arctan 1T T τωωτω---+) 。

北京工业大学《自动控制原理》2018-2019学年第二学期期末试卷

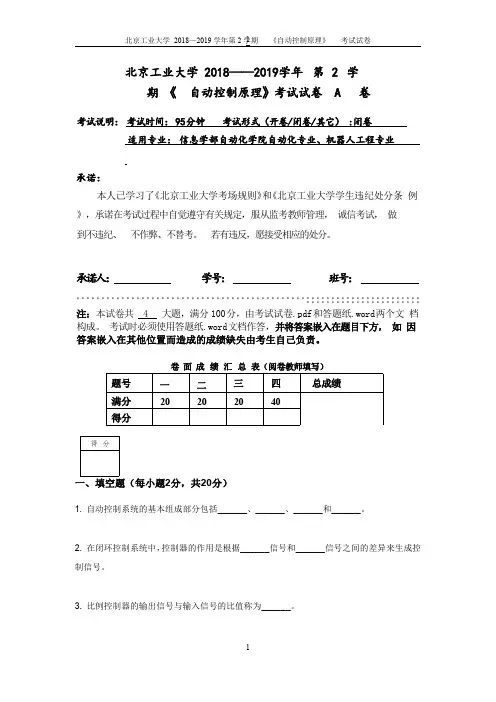

北京工业大学2018——2019学年第2学期《自动控制原理》考试试卷A卷考试说明：考试时间：95分钟考试形式（开卷/闭卷/其它）:闭卷适用专业：信息学部自动化学院自动化专业、机器人工程专业承诺：本人已学习了《北京工业大学考场规则》和《北京工业大学学生违纪处分条例》，承诺在考试过程中自觉遵守有关规定，服从监考教师管理，诚信考试，做到不违纪、不作弊、不替考。
