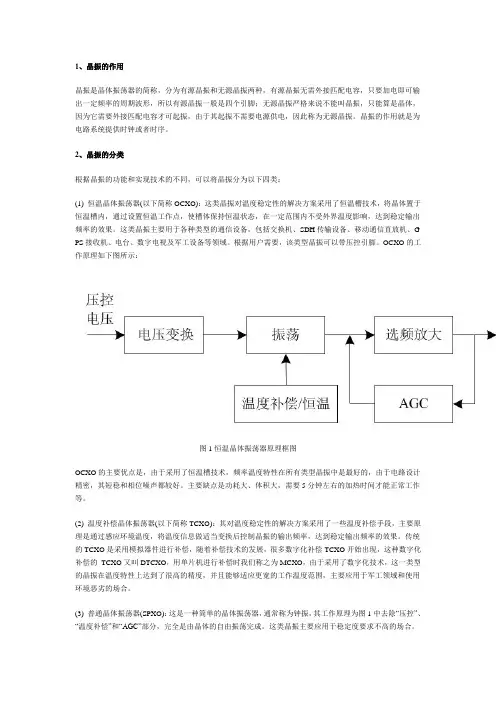

1、晶振的作用晶振是晶体振荡器的简称，分为有源晶振和无源晶振两种，有源晶振无需外接匹配电容，只要加电即可输出一定频率的周期波形，所以有源晶振一般是四个引脚；无源晶振严格来说不能叫晶振，只能算是晶体，因为它需要外接匹配电容才可起振，由于其起振不需要电源供电，因此称为无源晶振。

晶振的作用就是为电路系统提供时钟或者时序。

2、晶振的分类根据晶振的功能和实现技术的不同，可以将晶振分为以下四类：(1) 恒温晶体振荡器(以下简称OCXO)：这类晶振对温度稳定性的解决方案采用了恒温槽技术，将晶体置于恒温槽内，通过设置恒温工作点，使槽体保持恒温状态，在一定范围内不受外界温度影响，达到稳定输出频率的效果。

这类晶振主要用于各种类型的通信设备，包括交换机、SDH传输设备、移动通信直放机、G PS接收机、电台、数字电视及军工设备等领域。

根据用户需要，该类型晶振可以带压控引脚。

OCXO的工作原理如下图所示：图1恒温晶体振荡器原理框图OCXO的主要优点是，由于采用了恒温槽技术，频率温度特性在所有类型晶振中是最好的，由于电路设计精密，其短稳和相位噪声都较好。

主要缺点是功耗大、体积大，需要5分钟左右的加热时间才能正常工作等。

(2) 温度补偿晶体振荡器(以下简称TCXO)：其对温度稳定性的解决方案采用了一些温度补偿手段，主要原理是通过感应环境温度，将温度信息做适当变换后控制晶振的输出频率，达到稳定输出频率的效果。

传统的TCXO是采用模拟器件进行补偿，随着补偿技术的发展，很多数字化补偿TCXO开始出现，这种数字化补偿的TCXO又叫DTCXO，用单片机进行补偿时我们称之为MCXO，由于采用了数字化技术，这一类型的晶振在温度特性上达到了很高的精度，并且能够适应更宽的工作温度范围，主要应用于军工领域和使用环境恶劣的场合。

(3) 普通晶体振荡器(SPXO)：这是一种简单的晶体振荡器，通常称为钟振，其工作原理为图1中去除“压控”、“温度补偿”和“AGC”部分，完全是由晶体的自由振荡完成。

晶振的工作原理

晶振的工作原理
晶振（Oscillator）是一种用来生成稳定的时钟信号的电子元件。

其工作原理主要基于谐振现象。

晶振通常由晶体和驱动电路组成。

晶体是晶振的核心部件，一般使用石英晶体。

晶振驱动电路提供激励信号，激励晶体产生振荡。

该电路一般由几个主要组成部分组成：放大电路、反馈电路和调谐电路。

具体工作原理如下：
1. 激励信号：由驱动电路通过提供适当的激励信号来引发晶体振荡。

这个激励信号可以是电压脉冲、电流脉冲或连续信号，其频率通常在晶体的共振频率附近。

2. 晶体共振：晶体共振是指在特定频率下，晶体的振荡达到最大幅度的状态。

晶体的共振频率是由晶体的物理特性决定的，例如晶体的尺寸、形状和材料等。

晶振的频率通常设计为晶体的共振频率。

3. 反馈电路：晶体振荡产生的信号经过放大电路被反馈到晶体上，使晶体持续振荡。

放大电路可以将晶体输出的微弱信号放大到足够的幅度，以供后续电路使用。

4. 调谐电路：调谐电路用来微调晶振的频率，以使其与所需的时钟频率完全匹配。

调谐电路通常由电容和电感等元件组成，通过改变这些元件的数值，可以微调晶振的频率。

通过以上过程，晶振能够产生一个稳定、精确的时钟信号，用于驱动各种电子设备的工作。

这些设备需要准确的时钟信号来同步各个部件的操作。

电路中晶振的作用

电路中晶振的作用

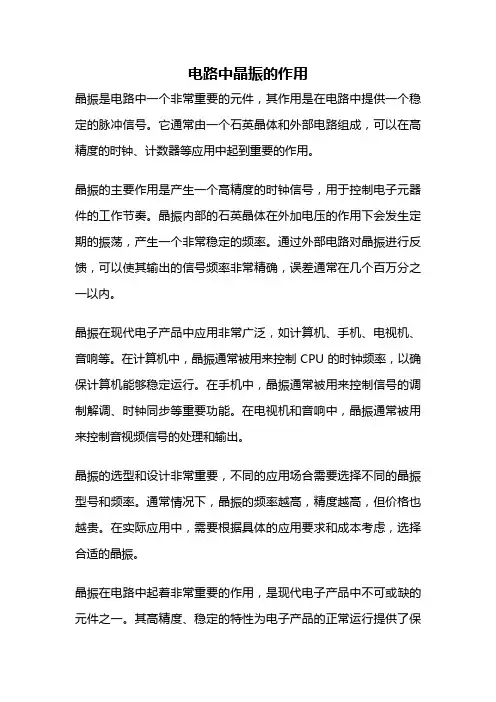

晶振是电路中一个非常重要的元件，其作用是在电路中提供一个稳定的脉冲信号。

它通常由一个石英晶体和外部电路组成，可以在高精度的时钟、计数器等应用中起到重要的作用。

晶振的主要作用是产生一个高精度的时钟信号，用于控制电子元器件的工作节奏。

晶振内部的石英晶体在外加电压的作用下会发生定期的振荡，产生一个非常稳定的频率。

通过外部电路对晶振进行反馈，可以使其输出的信号频率非常精确，误差通常在几个百万分之一以内。

晶振在现代电子产品中应用非常广泛，如计算机、手机、电视机、音响等。

在计算机中，晶振通常被用来控制CPU的时钟频率，以确保计算机能够稳定运行。

在手机中，晶振通常被用来控制信号的调制解调、时钟同步等重要功能。

在电视机和音响中，晶振通常被用来控制音视频信号的处理和输出。

晶振的选型和设计非常重要，不同的应用场合需要选择不同的晶振型号和频率。

通常情况下，晶振的频率越高，精度越高，但价格也越贵。

在实际应用中，需要根据具体的应用要求和成本考虑，选择合适的晶振。

晶振在电路中起着非常重要的作用，是现代电子产品中不可或缺的元件之一。

其高精度、稳定的特性为电子产品的正常运行提供了保
障，对于电子工程师和电子爱好者来说，掌握晶振的选型和设计原理是非常重要的。

电路中的晶振起什么作用,你知道吗？

电路中的晶振起什么作用,你知道吗？
晶振全称又叫Crystalz振荡器，它就像人体的心脏，神圣又美丽，起着至关重要的一部分。

帝国科技是国内具有一定规模的大型石英晶振生产企业，公司早期给国家军工企业专业代工，供应石英晶振，49/S，49/U，49/SSMD，6035mm，5032mm，3225mm圆柱晶振系列。

产品全部环保并且符合欧盟标准，产品有石英晶体谐振器，石英晶体振荡器，贴片晶振，圆柱晶振，SMD晶振系列。

若有需要，来电咨询哦！以下是公司的产品图请欣赏！。

晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

下面是帝国科技为您介绍晶振在电路里工作过程，晶体Crystal一般采用如图1a的电容三端式（考毕兹）交流等效振荡电路;实际的晶振交流等效电。

主板上晶振的作用

主板上晶振的作用主板上晶振的作用什么是主板上的晶振？主板上的晶振是一种电子元件，通常被安装在计算机主板上。

它主要用于产生高精度的时钟信号，以提供计算机硬件和软件运行所需的时序控制。

主板上晶振的作用主板上的晶振在计算机系统中起着非常重要的作用，具体包括以下几个方面：1.时钟信号产生：主板上的晶振通过振荡器发出稳定的时钟信号，控制各个硬件设备的工作节奏。

这一信号被广泛应用于处理器、内存、总线等各个部件，使它们能够按照正确的时序进行数据传输和处理。

2.系统同步：主板上的晶振产生的时钟信号被用于同步计算机系统内各个部件的工作状态。

只有当所有硬件设备按照相同的时序进行操作时，计算机系统才能正常工作。

晶振的作用就是确保系统内各个设备之间的数据传输和处理是协调一致的。

3.时钟频率调整：主板上的晶振通常具有可调节的频率。

通过调整晶振的频率，可以对计算机系统的工作速度进行控制。

较高的晶振频率能够提高系统的处理能力，但也会增加功耗和发热。

因此，根据实际需求，可以灵活选择晶振频率以平衡性能和功耗。

4.稳定性和精度：主板上的晶振通过高精度的电路设计和材料选择，能够提供极高的稳定性和频率精度。

这对于计算机系统的正常运行至关重要，尤其是在需要精确计时和数据同步的应用中，如科学计算、通信等领域。

总结主板上的晶振是计算机系统中不可或缺的部件，它通过产生稳定的时钟信号，实现各个硬件设备的同步工作和数据传输。

晶振的频率可调节，能够平衡系统的性能和功耗。

其高稳定性和精度保证了计算机系统的正常运行。

主板上晶振的选择和注意事项在选择主板上的晶振时，需要考虑以下几个因素：1.频率要求：根据具体应用的需求，选择合适的晶振频率。

一般来说，常见的主板晶振频率包括4MHz、8MHz、16MHz，以及更高频率的型号。

不同的处理器和硬件设备可能对时钟频率有特定的要求，需要根据硬件规格或技术文档来选择合适的晶振频率。

2.精度和稳定性：主板上的晶振应具有高精度和稳定性，以确保系统的正常运行。

公共基础知识晶振基础知识概述

《晶振基础知识的综合性概述》一、引言在现代电子技术领域中，晶振（晶体振荡器）作为一种关键的电子元件，发挥着至关重要的作用。

它广泛应用于通信、计算机、消费电子、工业控制等众多领域，为各种电子设备提供稳定的时钟信号。

从我们日常使用的智能手机到复杂的卫星通信系统，晶振都在默默地发挥着它的功能。

本文将对晶振的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。

二、晶振的基本概念1. 定义与作用晶振，即晶体振荡器，是一种利用石英晶体的压电效应制成的频率元件。

它能够产生高度稳定的频率信号，为电子设备提供精确的时钟基准。

在电子系统中，时钟信号就如同心脏的跳动一样，控制着各个部分的同步运行。

没有稳定的时钟信号，电子设备将无法正常工作。

2. 结构组成晶振主要由石英晶体、振荡电路和封装外壳组成。

石英晶体是晶振的核心部件，它具有特定的晶体结构和物理特性，能够在特定的频率下产生谐振。

振荡电路则负责将石英晶体的谐振信号放大并稳定输出，形成稳定的时钟信号。

封装外壳则起到保护内部元件和便于安装的作用。

3. 工作原理晶振的工作原理基于石英晶体的压电效应。

当在石英晶体上施加电场时，晶体内部会产生机械变形；反之，当晶体受到机械力作用时，会在晶体内部产生电场。

利用这种特性，将石英晶体接入振荡电路中，当电路中的反馈信号与晶体的谐振频率相匹配时，就会产生稳定的振荡信号。

三、晶振的核心理论1. 石英晶体的物理特性石英晶体具有很高的品质因数（Q 值），这意味着它在谐振时的能量损耗非常小，能够产生非常稳定的频率信号。

此外，石英晶体的频率温度特性也非常好，在一定的温度范围内，其频率变化非常小。

这些物理特性使得石英晶体成为制作晶振的理想材料。

2. 振荡电路的设计原理振荡电路的设计是晶振的关键技术之一。

常见的振荡电路有皮尔斯振荡器、考毕兹振荡器等。

这些振荡电路的设计原理是通过正反馈机制，将石英晶体的谐振信号放大并稳定输出。

晶振原理与作用

晶振原理与作用
现在科技迅速在发展当中，每个单片机系统里都有晶振，全程是叫晶体振荡器，
晶振的类型贴片和插脚型。

在单片机系统里，晶振的作用非常大，他结合单片机内部
的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基
础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。

晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。

（高级的精度更高）。

有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各
部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的
方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。

如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。

一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。

另一种为简单的分立RC振荡器。

用万用表测量晶体振荡器是否工作的方法：测量两个引脚电压是否是芯片工作电
压的一半，比如工作电压是51单片机的+5V则是否是2.5V左右。

另外如果用镊子碰
晶体另外一个脚，这个电压有明显变化，证明是起振了的。

本文为大家简单讲解晶振
原理与作用，希望对大家有所帮助。

(整理)晶振的作用与原理

晶振的作用与原理一，晶振的作用(1)晶振是石英振荡器的简称，英文名为Crystal，它是时钟电路中最重要的部件，它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。

(2)晶振还有个作用是在电路产生震荡电流,发出时钟信号.晶振是晶体振荡器的简称。

它用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。

高级的精度更高。

有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

(3)晶振在数字电路的基本作用是提供一个时序控制的标准时刻。

数字电路的工作是根据电路设计，在某个时刻专门完成特定的任务，如果没有一个时序控制的标准时刻，整个数字电路就会成为“聋子”，不知道什么时刻该做什么事情了。

(4)晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。

如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

(5)电路中，为了得到交流信号，可以用RC、LC谐振电路取得，但这些电路的振荡频率并不稳定。

在要求得到高稳定频率的电路中，必须使用石英晶体振荡电路。

石英晶体具有高品质因数，振荡电路采用了恒温、稳压等方式以后，振荡频率稳定度可以达到10^(-9)至10^(-11)。

广泛应用在通讯、时钟、手表、计算机……需要高稳定信号的场合。

石英晶振不分正负极, 外壳是地线，其两条不分正负二，晶振的原理；石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。

晶振的作用

晶振的作用引言晶振是一种常见的电子元件，它在许多电子设备中都有重要的作用。

本文将从原理、种类、应用等方面介绍晶振的作用，希望能给读者带来更深入的了解。

原理晶振的原理基于压电效应，通过在晶体材料上施加电场，引起晶体的形变以产生机械振动。

这种机械振动会以特定的频率进行周期性的变化，产生晶振的输出信号。

晶振的频率由材料的晶格结构和外部电路的参数决定。

种类根据晶体材料的不同，晶振可以分为以下几种主要类型：1. 石英晶振：石英晶振是一种常见的晶振类型，具有高稳定性和精确的频率。

常见的石英晶振有HC-49S和HC-49U等。

2. 陶瓷晶振：陶瓷晶振是一种经济实用的晶振类型，有着较高的频率精度和较低的功耗。

常见的陶瓷晶振有CSTCE系列和CTC系列等。

3. MEMS晶振：MEMS晶振是一种使用微机电系统技术制作的晶振，具有小尺寸、低功耗以及较高的抗震动能力。

这种晶振常用于移动设备等小型场合。

应用晶振在电子设备中具有广泛的应用，下面是晶振在不同领域的几个常见应用场景：通信设备无线通信设备中，晶振被用于产生系统所需的频率信号。

例如，在手机中，晶振用于产生CPU时钟信号、射频信号以及各种接口的时钟信号等。

数字电子设备在数字电子设备中，晶振被用于同步各种时钟信号，以确保各部分之间的数据传输准确无误，例如计算机、相机、音频设备等。

工业自动化在工业自动化领域，晶振常用于PLC（可编程逻辑控制器）、机器人控制器等设备中，用于控制和同步各个部分的运行状态。

医疗器械在医疗器械中，晶振常用于产生和控制不同的波形信号，例如心电图机、血压计等。

汽车电子在汽车电子领域，晶振被广泛应用于汽车电子控制器中，用于控制引擎、安全系统、车载娱乐系统等的时序和同步。

总结晶振作为一种重要的电子元件，在各个领域中发挥着关键的作用。

从原理上讲，晶振是通过压电效应产生机械振动并输出特定频率的信号。

根据晶体材料的不同，晶振可以分为石英晶振、陶瓷晶振和MEMS晶振等。

晶振的作用是什么

晶振的作用是什么？四个作用要知道关于晶振的作用，首先我们应该知道晶振全名是是什么。

晶振的全名是晶体振荡器，光听名字的就知道的作用吧！主要是晶振在电路中起着产生震荡频率的作用，这种作用是比较重要的，因为他晶振是单片机的心脏，可见作用很大。

作用一：发指令的作用可以这么说每个单片机都会包含晶振的，晶振主要是结合单片机内部的电路，通过产生单片机时钟频率，从而可以让单片机的正常的发布知名，晶振的提供适中频率越高，单片机的运行速度非常快。

作用二：稳定工作环境晶振可以稳定工作环境，而且晶振可以把电能和机械能转化为晶体，从而提高的其他零件精确的工作环境，让零件的工作环境更加稳定，并且可精确的单频震荡。

每个单片机系统中都有一个晶振，整个过程称为晶振。

晶体振荡器在单片机系统中起着非常重要的作用。

它结合单片机内部的电路，产生单片机所必需的时钟频率。

单片机所有指令的执行都是基于此。

晶体振荡器提供的时钟频率越高，单片机的运行速度就越快。

作用三：相互转化的晶体晶体振荡器是利用一种能将电能和机械能相互转化的晶体，使其工作在谐振状态，提供稳定准确的单频振荡。

在正常工作条件下，普通晶振频率的绝对精度可以达到百万分之五十。

高级精度更高。

一些晶体振荡器被称为压控振荡器(VCO ),其频率可以通过施加的电压在一定范围内调节。

作用四：信号时钟晶体振荡器的功能是为系统提供基本时钟信号号。

通常，一个系统共用一个晶体振荡器，这样所有部分就可以同步。

在一些通信系统中，基频和射频使用不同的晶体振荡器，但它们通过电子频率调整来同步。

晶体振荡器通常与锁相环电路一起使用，以提供系统所需的时钟频率。

如果不同的子系统需要不同频率的时钟信号号，它们可以由连接到同一晶体振荡器的不同锁相环提供。

以上这些都是晶振的作用，这也是晶振振荡器的主要作用的。

对于作用方面的主要还是看大家使用于的什么场合的了，因为场合不同作用是不同的哦。

晶振的工作原理及应用

晶振的工作原理及应用一、晶振的工作原理晶振（Crystal Oscillator）是一种能够产生稳定的振荡信号的元件，常用于电子设备中提供准确的时钟信号。

晶振的工作原理可以分为以下几个方面：1.晶体：晶振的核心部件是晶体，一般采用石英晶体作为振荡器的振荡元件。

晶体具有压电效应，当在晶体上施加外加电场时，会在其表面形成特定的振荡频率。

振荡频率取决于晶体几何形状和厚度。

2.回路：晶振通常由一个电路回路组成，其中包括晶体和辅助电路。

晶体之外的辅助电路通常由放大器、反馈电路和电阻等元件组成。

放大器用于放大晶体振荡产生的信号，并将放大后的信号反馈给晶体，以确保振荡的稳定性。

3.振荡特性：晶振的振荡特性主要由晶体的机械和电学特性决定。

其中，晶体的机械特性包括晶体材料的晶格结构、晶体厚度和材料的机械弹性等。

电学特性包括晶体的硬度、介电性、介电常数和电荷分布等。

二、晶振的应用晶振作为一种稳定的时钟源，在电子设备中具有广泛的应用。

以下是晶振的一些主要应用场景：1.计算机：晶振广泛应用于计算机的主频发生器中，用于产生CPU和其他设备的时钟信号。

晶振通过提供稳定的时钟脉冲，确保计算机各个组件的协调工作，避免数据传输错误和系统崩溃。

2.通信设备：晶振在通信设备中也扮演着重要的角色，如无线电通信模块、手机、调制解调器等。

晶振提供准确的时钟信号以同步数据传输，确保通信设备的稳定性和可靠性。

3.音视频设备：晶振在音频和视频设备中的应用也非常常见，如音频解码器、数字录音机、数字相机等。

晶振提供准确的时钟信号，确保音视频设备以正确的频率运行，避免声音失真和画面抖动。

4.测量仪器：晶振在测量仪器中的应用主要是为测量仪器提供稳定的时钟信号，确保测量结果的准确性。

例如，频谱分析仪、示波器和信号发生器等测量仪器都需要高精度的时钟信号来实现精确的测量。

5.其他领域：除了上述应用场景，晶振还广泛应用于一些其他领域。

例如汽车电子中的仪表盘、车载导航和车载音响等，以及工业控制设备、医疗设备和军事设备等。

晶振应用场景和指标要求

晶振应用场景和指标要求
晶振是一种用于产生稳定的电子信号的电子元件，它在许多电
子设备中都有广泛的应用。

以下是晶振的一些应用场景和指标要求：
1. 应用场景：
通信设备，晶振被广泛应用于无线通信设备、移动电话、卫
星通信等领域，用于产生稳定的时钟信号。

计算设备，晶振被用于计算机、微处理器、微控制器等设备中，以确保各个部件之间的协调和同步。

消费电子，晶振也广泛应用于各种消费电子产品，如电视、
音响、数码相机等，用于时序控制和数据传输。

工业控制，在工业自动化领域，晶振被用于PLC（可编程逻
辑控制器）、传感器和执行器等设备中。

2. 指标要求：
频率稳定性，晶振的频率稳定性是其最重要的指标之一，通常用ppm（百万分之一）来衡量，要求频率稳定性高，以确保设备的正常运行。

温度特性，晶振的频率随温度变化的特性也是需要考虑的，一般要求温度特性尽可能小，以适应不同的工作环境。

相位噪声，对于一些高要求的应用场景，如通信设备，对晶振的相位噪声也有一定的要求，要求相位噪声尽可能低。

工作温度范围，晶振的工作温度范围也是一个重要的指标，一般要求能够适应广泛的工作温度范围，特别是在工业领域。

总的来说，晶振作为一种重要的电子元件，在各种电子设备中都有着广泛的应用，其频率稳定性、温度特性、相位噪声和工作温度范围等指标都是需要考虑的重要因素。

在不同的应用场景下，对晶振的要求也会有所不同，因此在选择晶振时需要根据具体的应用需求来进行综合考虑。

20mhz晶振用途

20mhz晶振用途
20MHz晶振是一种用于电子设备中的振荡器元件，它的主要作
用是提供稳定的时钟信号。

具体来说，20MHz晶振通常用于数字系统、微控制器、微处理器、通信设备和其他电子设备中，以确保这
些设备能够按照预定的频率和时间间隔工作。

在数字系统中，20MHz晶振可以作为系统时钟，控制整个系统
的时序和数据传输速率。

微控制器和微处理器需要时钟信号来同步
各个部件的操作，20MHz晶振可以提供稳定的时钟脉冲，确保这些
芯片能够准确地执行指令和处理数据。

在通信设备中，20MHz晶振可以用于调制解调器、无线通信模
块和网络设备，以确保数据传输的稳定性和准确性。

此外，一些音
频设备和视频设备也可能使用20MHz晶振来同步数据的采集和传输。

总之，20MHz晶振在电子设备中扮演着提供稳定时钟信号的重
要角色，它是现代电子设备正常工作的关键组成部分之一。

晶振的原理及作用

晶振的原理及作用晶振是电路中常用用的时钟元件,全称是叫晶体震荡器，在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。

晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。

高级的精度更高。

有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。

如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

下面我就具体的介绍一下晶振的作用以及原理，晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路如图1b，其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。

其中Co，C1，L1，RR是晶体的等效电路。

晶振电路图分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。

可以看出：C1越小，Co越大，Cv变化时对整个槽路电容的作用就越小。

因而能“压控”的频率范围也越小。

实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。

所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。

这一方面引起压控特性的非线性，压控范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。

晶振的作用

晶振的作用
晶振是指晶体振荡器，是一种能产生稳定信号频率的电子元件。

它在现代电子设备中起着非常重要的作用。

首先，晶振用于时钟同步。

在电子设备中，尤其是数字系统中需要对各个部件进行同步操作，如微处理器、微控制器、FPGA等。

晶振可以提供稳定的时钟信号，使这些部件能够按
照统一的节拍运行，保证数据的准确性和稳定性。

其次，晶振用于频率控制。

晶振可以根据不同的需要，提供不同频率的信号输出，用于调节系统的运行速度。

在无线通信设备中，晶振可以用来控制射频频率，实现信号调制、解调等功能。

此外，晶振还可用于计时和计数。

它可以作为定时器的输入源，用来测量时间间隔和周期。

在计算机、手机等设备中，晶振被广泛应用于实时时钟(RTC)和高精度计时器。

晶振的稳定性非常高，能够提供准确的频率输出。

它的稳定性主要来自于晶体的物理特性。

晶体在电场激励下能够产生机械振动，这种振动是非常稳定的。

通过适当设计电路，可以将晶体的振动频率放大，得到可用的电信号输出。

然而，晶振也有一些限制。

首先，晶振需要一定的驱动电路来工作，一般需要提供驱动电压和负载电容。

其次，晶振受温度和电压变化的影响较大，这会使得输出频率有所偏移。

因此在设计中需要采取一些补偿措施，如温度补偿和自动校准等。

总之，晶振是现代电子设备中不可或缺的元件。

它的作用包括时钟同步、频率控制、计时计数等。

晶振通过提供稳定的振荡频率，保证了设备的稳定性和可靠性。

随着科技的进步和应用范围的扩大，晶振的重要性将越来越凸显。

29.4912m晶振用途

晶振（ Crystal（Oscillator）是一种电子元件，它可以产生精确稳定的电信号频率。

晶振广泛应用于各种电子设备和系统中，以提供精确而稳定的时钟信号。

以下是晶振的一些常见用途：
1.（时钟同步：晶振主要用于提供设备的时钟信号，确保系统中各个组件的操作在统一的时间基准下进行。

这在计算机、通信设备、工业自动化等领域都是至关重要的。

2.（频率控制：晶振可以用作频率控制器，用于调整电路的工作频率。

例如，调频收音机中使用的振荡器就是一种特殊的晶振。

3.（数据传输：在串行通信中，晶振可以用作时钟信号源，确保发送方和接收方在相同的时钟频率下进行数据传送，以保证数据的准确性和可靠性。

4.（超高频应用：一些特殊的晶振，如微波晶振、振荡腔振荡器等，可以用于无线通信、雷达、卫星通信等需要超高频度的应用中。

5.（温度补偿：晶振的频率会受环境温度的影响而发生变化，因此在一些对频率要求非常高的应用中，晶振常常需要进行温度补偿，以保持较高的频率稳定性。

需要注意的是，不同的晶振具有不同的频率、精度、稳定性和尺寸等特性。

在选择晶振时，需要根据具体的应用需求进行合理的选择和设计。

pcb晶振的作用

pcb晶振的作用
PCB晶振在电路中起到时钟元件的作用，为微处理芯片提供稳定的时钟频率。

晶振的频率与芯片的反应速度密切相关，晶振的频率越高，芯片的运行速度越快。

此外，晶振是时钟电路中最重要的部件，它向显卡、网卡、主板等配件的各部分提供基准频率，就像个标尺。

如果工作频率不稳定，会造成相关设备工作频率不稳定，从而容易出现问题。

同时，晶振也为系统提供基本的时钟信号，通常一个系统共用一个晶振，便于各部分保持同步。

在PCB板上安装晶振时需要注意：
1. 焊接时最好选用进口原装的焊锡和助焊剂。

2. 焊接温度：250±20℃；焊接时间：5±1秒。

3. 焊接完成后，应立即用适当的清洗剂清洗焊点。

以上内容仅供参考，如需更专业的信息，建议咨询电子工程师或查阅相关文献。

晶振工作原理

晶振工作原理
晶振是一种常见的电子元件，广泛应用于各种电子设备中，它的主要作用是产
生稳定的时钟信号。

晶振的工作原理是基于晶体的压电效应和谐振现象。

晶振由晶片、封装和引线组成，晶片是晶振的核心部件，它通常由石英晶体制成。

当晶振受到外部电压激励时，晶片内的石英晶体会产生压电效应，即在外加电
压的作用下，晶体会产生机械振动。

这种振动的频率取决于晶体的物理尺寸和材料特性，因此可以通过合适的设计和制造来实现所需的振动频率。

这种机械振动会转化为电信号输出，形成稳定的时钟信号。

晶振的谐振现象是指在特定的频率下，晶体对外部激励的响应最大。

这个频率
就是晶振的谐振频率，也是晶振工作的基本频率。

在谐振频率附近，晶振的输出信号具有很高的稳定性和准确性，因此被广泛应用于需要精确时钟信号的电子设备中。

晶振的工作原理可以用一个简单的模型来描述，外部电压激励晶片，晶片内的
石英晶体产生压电效应，产生机械振动，振动频率由晶体的物理特性决定，振动转化为稳定的电信号输出。

在谐振频率附近，晶振具有高稳定性和准确性。

除了谐振频率外，晶振的工作频率还受到温度、电压等因素的影响。

因此，在
实际应用中，需要对晶振进行温度补偿和电压调节，以确保其稳定的工作性能。

总的来说，晶振是一种利用晶体的压电效应和谐振现象产生稳定时钟信号的电
子元件。

它的工作原理简单清晰，但在实际应用中需要考虑各种因素对其工作频率的影响，以保证设备的稳定性和准确性。

5g设备中的晶振

5g设备中的晶振晶振在5G设备中的作用随着5G技术的发展，人们对于智能手机、物联网设备等的需求也越来越高。

而这些设备的正常运行离不开晶振这一关键组件。

晶振是一种能够产生稳定振荡信号的元器件，广泛应用于通信、计算机、电子等领域。

在5G设备中，晶振的作用十分重要，本文将为您详细介绍晶振在5G设备中的作用。

首先，晶振在5G设备中起到了时钟信号的产生和同步的作用。

在5G通信中，时间同步是至关重要的，晶振通过产生稳定的时钟信号，确保设备能够按照预定的时序进行数据的发送和接收。

5G设备中的各个模块需要严格的时钟同步，晶振的稳定性和准确性可以有效地保证设备的正常运行。

其次，晶振在5G设备中也承担着频率调整的功能。

5G通信需要在高频段进行数据传输，而不同的频段需要不同的频率来进行调整。

晶振可以通过调整其频率来满足不同频段的需求，确保设备能够在正确的频率下进行通信。

晶振的频率调整功能可以使得5G设备更加灵活和适应性更强。

此外，晶振在5G设备中还具有能耗低、体积小的特点。

随着5G设备的普及和应用，对设备的能耗和体积有着更高的要求。

晶振作为一种小巧的元器件，可以有效地降低设备的体积。

同时，晶振的工作电流较小，能够有效降低设备的能耗，延长设备的使用时间。

这对于便携设备和电池供电的设备来说，尤为重要。

此外，晶振在5G设备中还具备稳定性和可靠性的优势。

5G通信需要在高速和大容量的数据传输下进行，晶振的稳定性和可靠性对设备的性能和通信质量有着重要的影响。

晶振的工作稳定性可以有效地减少设备的抖动和误差，提高设备的传输速率和通信质量。

总的来说，晶振在5G设备中扮演着不可替代的重要角色。

它能够提供稳定的时钟信号，确保设备的时序和频率的准确性。

晶振的能耗低、体积小以及稳定性和可靠性的优势，使得它成为5G设备中不可或缺的关键组件。

随着5G技术的进一步发展和应用，晶振的功能和性能还将不断提升，为人们的通信和生活带来更加便捷和高效的体验。
