半导体光检测器(精选)
半导体光电探测器的发展与应用
半导体光电探测器的发展与应用半导体光电探测器是一种基于半导体材料和光电效应原理构造而成的器件，可以将光信号转化成电信号。
由于其高灵敏度、高速响应和稳定性等优良特性，被广泛应用于光通信、光学成像、环境监测、医学诊断等领域。
本文将围绕半导体光电探测器的发展历程、结构及原理、现状和应用等方面展开论述。
一、发展历程半导体光电探测器的发展可以追溯到20世纪20年代，当时光电效应和半导体性质的研究取得了突破性进展。
到了20世纪50年代，半导体光电探测器开始得到广泛的关注和研究。
1960年代出现的PN结光电二极管，成为第一代光电探测器。
1980年代中期，出现了速度较快、灵敏度更高的探测器，如PIN结光电二极管、Avalanche光电探测器等。
1990年代中期以后，半导体光电探测器的研究重点开始向复杂结构和新型材料的探索转移。
目前，半导体光电探测器已经成为了光电信息处理、物理学研究和制造业等领域的重要技术。
二、结构及原理半导体光电探测器的结构基本上都是由多层P型半导体、N型半导体和Intrinsic半导体组成。
其中，P型半导体和N型半导体通过PN结连接。
当光子入射到PN结上时，会激发出电子，从而改变了PN结的电流和电压差。
Intrinsic半导体通常会被用作增加载流子储存的区域。
半导体光电探测器的工作原理是通过光电效应将光子转化成电子，从而改变器件的电学性质。
光电效应是指当光子入射到半导体材料上时，会激发出电子，从而产生电位能差。
当光照射到器件上时，产生的载流子将被探测电路收集。
三、现状目前，半导体光电探测器的技术发展已经较为成熟。
在高速通信领域，APD、PIN-TIA等探测器被广泛应用于数字光纤通信和模拟光纤通信等领域。
在太空探测领域，半导体光电探测器被用于搜集天体的光与辐射等信息。
此外，半导体光电探测器还应用于光学成像、环境监测、医学诊断等领域。
随着科技的不断进步，半导体光电探测器的应用前景将更广阔。
四、应用半导体光电探测器的广泛应用主要体现在以下几个方面：1.光通信半导体光电探测器在光通信中起着至关重要的作用。
半导体探测器的工作原理
半导体探测器的工作原理半导体探测器是一种利用半导体材料制成的探测器，它可以用于测量辐射、粒子和光子等。
半导体探测器的工作原理主要基于半导体材料的特性以及辐射或粒子与半导体材料相互作用的过程。
本文将从半导体材料的基本特性、探测器的结构和工作原理等方面进行介绍。
半导体材料的基本特性。
半导体材料是介于导体和绝缘体之间的一类材料，它的导电性介于导体和绝缘体之间。
半导体材料的导电性主要取决于其杂质浓度和温度。
在半导体材料中，掺杂了少量的杂质可以显著地改变其导电性能，形成n型半导体和p型半导体。
n型半导体中电子是主要的载流子，而p型半导体中空穴是主要的载流子。
探测器的结构。
半导体探测器通常由半导体材料制成的探测器本体和前端电路、后端电路组成。
探测器本体是由高纯度的半导体材料制成的，通常是硅(Si)或锗(Ge)材料。
前端电路主要用于收集和放大探测器本体中产生的电荷信号，而后端电路则用于信号的处理和数据的采集。
工作原理。
当辐射或粒子穿过半导体探测器时，会与半导体材料发生相互作用，产生电荷对。
这些电荷对会在半导体材料中产生电场，并在电场的作用下分离，形成电荷信号。
前端电路会收集并放大这些电荷信号，然后将其送入后端电路进行进一步处理和数据采集。
半导体探测器的工作原理主要基于半导体材料的能带结构和电荷输运的过程。
当辐射或粒子穿过半导体材料时，会激发半导体材料中的电子和空穴，形成电荷对。
这些电荷对在半导体材料中运动，产生电荷信号。
通过对电荷信号的收集和处理，可以获得辐射或粒子的能量和位置信息。
在实际应用中，半导体探测器可以用于核物理实验、医学成像、核辐射监测等领域。
由于半导体探测器具有高能量分辨率、快速响应速度和较高的空间分辨率等优点，因此在科学研究和工程应用中得到了广泛的应用。
总结。
半导体探测器的工作原理基于半导体材料的特性以及辐射或粒子与半导体材料相互作用的过程。
通过对电荷信号的收集和处理，可以获得辐射或粒子的能量和位置信息。
3.2 半导体光检测器原理3版
均方散粒噪声电流
〈 i2sh〉=2e(IP+Id)B (3.21)
式中，e为电子电荷，B为放大器带宽，IP和Id分别为信 号电流和暗电流。
2015/12/23 25
式 (3.21) 第一项 2eIPB 称为量子噪声，是由于入射光子 和所形成的电子 - 空穴对都具有离散性和随机性而产生的。 只要有光信号输入就有量子噪声。这是一种不可克服的本 征噪声， 它决定光接收机灵敏度的极限。 式 (3.21) 第二项 2eIdB 是暗电流产生的噪声。暗电流是 器件在反偏压条件下，没有入射光时产生的反向直流电流， 它包括晶体材料表面缺陷形成的泄漏电流和载流子热扩散 形成的本征暗电流。暗电流与光电二极管的材料和结构有 关，例如SiPIN， Id<1nA，GePIN ， Id>100nA。
8
2015/12/23
2015/12/23
9
当与P层和N层连接的电路开路时，便在两端产生电
动势，这种效应称为光电效应。当连接的电路闭合时，N 区过剩的电子通过外部电路流向 P区。同样， P 区的空穴 流向N区，便形成了光生电流。 当入射光变化时，光生电流随之作线性变化，从而
把光信号转换成电信号。这种由PN结构成，在入射光作

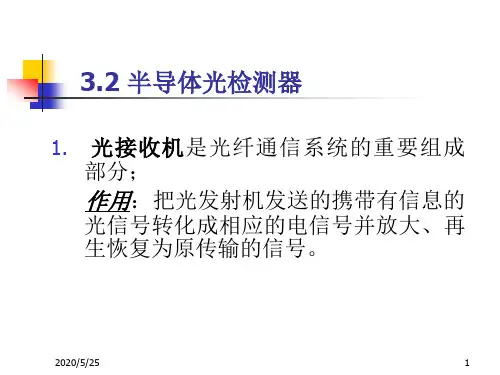

3.2 半导体光检测器
1.
光接收机是光纤通信系统的重要组成 部分； 作用：把光发射机发送的携带有信息的 光信号转化成相应的电信号并放大、再 生恢复为原传输的信号。
2015/12/23
1
组成：
光信 号 光检 测器 前 置 放大 器 电信 号 主放 大器 均衡 器 滤波 器
图5.1 光接收机组成框图
光检测器产生的光电流是非常微弱的，必须由前置放大 器进行低噪声放大，因此前置放大器的噪声对光接收机的灵 敏度影响非常大；主放大器是为了提供足够的增益，并通过 它实现自动增益控制（AGC)，以使光信号在一定范围内变 化时，输出电信号保持稳定；均衡器以及滤波器对信号进行 进一步放大及整形，以提高系统性能。
半导体探测器应用场景
半导体探测器应用场景
半导体探测器是一种能够探测并测量辐射的设备，其应用场景
非常广泛。
从医疗影像到科学研究，从安全检测到空间探索，半导
体探测器都发挥着重要的作用。
在医疗领域，半导体探测器被广泛应用于放射性药物的诊断和
治疗。
例如，PET（正电子发射断层扫描）技术利用半导体探测器来
探测放射性同位素的发射，从而为医生提供了非常精确的身体组织
影像。
此外，X射线和γ射线探测器也是医院常见的设备，用于检
测骨折、肿瘤和其他疾病的诊断。
在科学研究领域，半导体探测器被广泛用于粒子物理实验、核
物理实验和天体物理实验。
例如，大型强子对撞机（LHC）实验中使
用的探测器就包括半导体探测器，用于测量高能粒子的轨迹和能量。
在安全检测领域，半导体探测器被用于辐射监测和核材料检测。
例如，在核电站和辐射治疗设施中，半导体探测器被用于监测辐射
水平，确保工作人员和公众的安全。
在空间探索领域，半导体探测器也发挥着重要作用。
例如，火
星探测器和卫星上携带的探测器用于测量太阳辐射、宇宙射线和行星表面的辐射情况，为科学家提供了宝贵的数据。
总的来说，半导体探测器在医疗、科学研究、安全检测和空间探索等领域都有着重要的应用场景，为人类社会的发展和进步做出了重要贡献。
随着技术的不断进步，相信半导体探测器的应用范围还会不断扩大，为人类带来更多的福祉和进步。
光检测器的工作原理
光检测器的工作原理
光检测器是一种用于检测和测量光的仪器，它基于光的性质进行工作。
以下是光检测器的工作原理：
1. 光电效应：光检测器利用光电效应将光能转化为电能。
当光线照射到光检测器的光敏材料上时，光子能量会导致原子或分子中的电子发生跃迁，从而产生自由电子和空穴对。
这些电子和空穴对可以被电场收集，并在电极上产生电流。
2. PN结：一些光检测器使用PN结来实现光电转换。
PN结是由一个P型半导体和一个N型半导体组成的结构。
当光线照射到PN结上时，光子的能量会打破晶格结构，产生电子和空穴对。
由于PN结的结构，电子和空穴会在电场的作用下被分离，形成电荷集中区。
这些电荷可以在电极上产生电流。
3. 光电二极管：光电二极管是一种常见的光检测器，它利用PN结的光电效应来测量光的强度。
当光线照射到光电二极管上时，光子的能量会产生电子和空穴对。
由于电极的存在，电子和空穴会被分离并形成电流。
通过测量电流的变化，可以确定光的强度。
4. 其他类型的光检测器：除了光电二极管以外，还有其他一些常见的光检测器，如光敏电阻、光电管等。
这些光检测器利用不同的工作原理，但都基于光的性质进行测量。
总的来说，光检测器的工作原理是通过将光能转化为电能来测
量光的强度或其他特性。
不同类型的光检测器可能使用不同的机制，但它们的基本原理都是利用光电效应来实现的。
半导体光电探测器的原理及其应用
半导体光电探测器之阳早格格创做纲要：本文介绍了光电与系统的组成、一些半导体光电探测器的处事本理及其个性，末尾叙述了光电导探测器与光伏探测器的辨别.闭键词汇：半导体光电探测器，光电系统，光电导探测器，光伏探测器弁止光电探测器是一种受光器件,具备光电变更功能.光敏器件的种类繁琐,有光敏电阻、光电二极管、光电三极管、光晶闸管、集成光敏器件等;有雪崩型的及非雪崩型的;有PN 结型、PIN结型及同量结型的等.由于光电探测器的赞同速度快,体积小,暗电流小,使之正在光纤通讯系统、光纤尝试系统、光纤传感器、光断绝器、彩电光纤传输、电视图象传输、赶快光源的光探测器、微小光旗号的探测、激光测距仪的接支器件、下压电路中的光电丈量及光电互感器、估计机数据传输、光电自动统造及光丈量等圆里得到了广大应用.半导体光电探测器是用半导体资料创造的能接支战探测光辐射的器件.光映照到器件的光敏区时，它便能将光旗号转形成电旗号，是一种光电变更功能的测光元件.它正在国防战工农业死产中有着要害战广大的应用.半导体光电探测器可分为光电导型战光伏型二种.光电导型是指百般半导体光电导管，即光敏电阻；光伏型包罗光电池、P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.本文最先介绍了光电系统的组成，而后分别介绍其处事本理及其个性，末尾将那二类探测器举止比较.一、光电子系统的组成系统又称为收射天线，果为光波是一种电磁波，收射光教系统所起的效率战无线电收射天线所起的效率真足相共.收支进去的光旗号通过传输介量，如大气等，到达接支端.由接支光教系统或者接支天线将光散焦到光电探测器上，光电过少距离传输后会衰减，使接支到的旗号普遍很强，果此需要用前置搁大器将其搁大，而后举止解码，还本成收支端本初的待传递旗号，末尾由末端隐现器隐现出去.图1-1光电子系统图二、半导体探测器的本理1、光电导探测器光电导探测器主假如通过电阳值的变更去检测，以下尔将以光敏电阻为例介绍其处事本理.光敏电阻又称光导管, 它不极性, 杂粹是一个电阻器件, 使用时既可加曲流电压, 也不妨加接流电压.无光照时, 光敏电阻值（暗电阻）很大, 电路中电流（暗电流）很小. 当光敏电阻受到一定波少范畴的光照时, 它的阻值（明电阻）慢遽缩小, 电路中电流赶快删大. 普遍期视暗电阻越大越佳, 明电阻越小越佳,此时光敏电阻的敏捷度下. 本量光敏电阻的暗电阻值普遍正在兆欧级, 明电阻正在几千欧以下.它的处事本理图如2-1图当不光照时，Rd=10断路当有光照时，Rd= 导通2、光伏探测器光伏探测器鉴于光照爆收电势好，用测电势好的本理.它分为光电池与光电二极管二种典型，光电池主假如把光能变更为电能的器件，暂时有硒光电池、硅光电池、砷化镓及锗光电池等，但是暂时使用最广的是硅光电池.光电二级管分为P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.以下尔将分别介绍其处事本理及其个性. 1）P-N结光电二级管2）PIN光电二级管PIN光电二极管又称赶快光电二极管，与普遍的光电二极管相比，它具备不的时间常量，并使光谱赞同范转背少波目标移动，其峰值波少可移至1.04~1.06um而与YAG激光器的收射波少相对于应.它具备敏捷度下的便宜，所以通时常使用于强光检测（线性）.它的结构图如2-3所示，它是由P型半导体战N型半导体之间夹了一层本征半导体形成的.果为本征半导体近似于介量，那便相称于删大了P-N结结电容二个电极之间的距离，使结电容变得很小.其次，P型半导体战N型半导体中耗尽层的宽度是随反背电压减少而加宽的，随着反偏偏压的删大，结电容也要变得很小.由于I层的存留，而P区普遍干得很薄，进射光子只可正在I层内被吸支，而反背偏偏压主要集结正在I区，产死下电场区，I区的光死载流子正在强电场效率下加速疏通，所以载流子渡越时间常量（）减小，进而革新了光电二极管的频次赞同.共时I层的引进加大了耗尽区，展宽了光电变更的灵验处事地区，进而使敏捷度得以普及.3）雪崩光电二级管雪崩光电二级管（APD）是得用光死载流子正在下电场区内的雪崩效力而赢得光电流删益，具备敏捷度下、赞同快等便宜，通时常使用于激光测距、激光雷达、强光检测（非线性）.APD雪崩倍删的历程是：当光电二极管的p-n结加相称大的反背偏偏压时，正在耗尽层内将爆收一个很下的电场，它脚以使正在强电场区漂移的光死载流子赢得充分的动能，通过与晶格本子碰碰将爆收新的电子-空穴对于.新的电子-空穴对于正在强电场效率下，分别背好同的目标疏通，正在疏通历程中又大概与本子碰碰再一次爆收新的电子-空穴对于.如许反复，产死雪崩式的载流子倍减少.那个历程便是APD的处事前提.APD普遍正在略矮于反背北脱电压值的反偏偏压下处事.正在无光照时，p-n结不会爆收雪崩倍删效力.但是结区一朝有光映照，激励出的光死载流子便被临界强电场加速而引导雪崩倍删.若反背偏偏压大于反背打脱电压时，光电流的删益可达（十的六次圆）即爆收“自持雪崩倍删”.由于那时出现的集粒噪声可删大到搁大器的噪声火仄，以以致器件无法使用.4）光电三级管光电三级管与光电二极管比较，光电三级管输出电流较大，普遍正在毫安级，但是光照个性较好，多用于央供输出电流较大的场合.光电三极管有pnp战npn型二种结构，时常使用资料有硅战锗.比圆用硅资料创造的npn型结有3DU型，pnp型有3CU型.采与硅npn型光电三极管，其暗电流比锗光电三极管小，且受温度变更效率小，所以得到位广大应用.底下以3DU型光电三极管为例证明它的结构、处事本理与主要个性.3DU型光电三极管是以p型硅为基极的三极管，如图2-4（a）所示.由图可知，3DU管的结媾战一般晶体管类似，不过正在资料的掺杂情况、结里积的大小战基极引线的树立上战一般晶体管分歧.果为光电三极管要赞同光辐射，受光里即集电结（bc结）里积比普遍晶体管大.其余，它是利用光统造集电极电流的，所以正在基极上既可树立引线举止电统造，也不妨不设，真足共光一统造.它的处事本理是处事时各电极所加的电压与一般晶体管相共，即要包管集电结反偏偏置，收射正偏偏听偏偏置.由于集电结是反偏偏压，正在结区有很强的内修电场，对于3DU管去道，内修电场目标是由c到b的.战光电二极管处事本理相共，如果有光照到集电结上，激励电子-空穴对于，接着那些载流子被内修电场分散，电子流背集电极，空穴流背基极，相称于中界背基极注进一个统造电流Ib=Ip.果为收射打队结是正偏偏置的，空穴则留正在基区，使基极电位降下，收射极便有洪量电子经基极流背集电极，总的集电极电流为Ic=Ip+βIp=(1+β)Ip，式中β为电流删益系数.由此可睹，光电三极管的集电结是光电变更部分.共时集电极、基极、收射极形成一个有搁大效率的晶体管.所以正在本理上不妨把它瞅万里一个由光电二极管与一般晶体管分散而成的拉拢件，如图2-4(b)所示.光电三级管另一个个性是它的明暗电流比要比光电二极管、光电池、光电导探测器大，所以光电三极管是用去做光启闭的理念元件.3．光电导探测器与电伏探测器的辨别1）光电导探测器是均值的，而光伏探测器是结型的.2）光。
半导体探测器的探测原理
半导体探测器的探测原理
半导体探测器的基本结构是p-n结。
它由p型半导体和n型半导体材料组成，这两种材料通过接触形成一个结。
在p-n结中，p型的材料处于正电位，n型的材料处于负电位。
当半导体处于不受光照射时，两种材料之间会形成一个正电势差，形成电场。
当有入射光照射到半导体探测器中时，光子将撞击半导体材料中的原子。
这将导致一些电子被激发到能量较高的能级。
在p-n结的界面处，正电势差会使得被激发的电子向p型区移动，而正空穴则向n型区移动。
这些移动的电子和空穴将导致电流的变化。
这是因为电子和空穴在移动的过程中会与材料中的原子相互作用，发生电离和复合等过程。
被激发的电子和正空穴将继续与周围的离子产生相互作用，形成一系列电子空穴对。
这些电子空穴对会以电流的形式流动，形成一个电信号。
此外，半导体探测器还可以通过对电信号的时间参数进行分析来获取更多的信息。
不同入射光子的能量会导致电信号的上升时间和下降时间不同。
通过测量电流的上升和下降曲线，可以确定入射光子的能量范围和事件的时间特征。
总结起来，半导体探测器的探测原理是通过入射光子激发半导体材料中的电子空穴对，产生电信号。
该电信号的强度和时间特征可以用于确定入射光子的能量和其他信息。
这使得半导体探测器成为许多领域中不可或缺的工具。
光检测器工作原理
光检测器工作原理
光检测器是一种用于测量光强度的传感器。
其工作原理基于光电效应，即光子的能量可以促使材料中的电子进入激发态或被激发出来，从而产生电流。
光检测器通常由一个光敏元件和一个电子电路组成。
光敏元件可以是光电二极管（Photodiode）、光电效应管（Photoemissive tube）、光敏电阻（Photoresistor）或光阻（Photosensitive-resistance）等。
这些元件都具有灵敏度较高、响应速度快的特点。
当光线照射到光敏元件上时，光子的能量将被吸收并转化为电能。
这些电子将被电子电路捕获并形成电流。
电子电路负责将电流转换成易于测量并显示的输出信号。
光检测器的灵敏度取决于光敏元件的材料和结构。
对于光电二极管来说，当光线照射到P-N结的区域时，光子的能量会撞
击这个结，从而产生电子-空穴对。
这些载流子将在电场的作
用下分离，并形成一个电流。
光电二极管的灵敏度随着光的波长变化而变化。
光检测器可以广泛应用于医疗诊断、光通信、工业自动化、环境监测等领域。
在这些应用中，光检测器可用于测量光线的强度、检测光线的频率、判断目标物体的位置等。
由于其快速、准确、非侵入性的特点，光检测器成为了现代科学研究和工程应用中不可或缺的工具。
半导体测试设备有哪些
半导体测试设备有哪些
半导体测试设备
1、椭偏仪
测量透明、半透明薄膜厚度的主流方法，它采用偏振光源发射激光，当光在样本中发生反射时，会产生椭圆的偏振。
椭偏仪通过测量反射得到的椭圆偏振，并结合已知的输入值精确计算出薄膜的厚度，是一种非破坏性、非接触的光学薄膜厚度测试技术。
在晶圆加工中的注入、刻蚀和平坦化等一些需要实时测试的加工步骤内，椭偏仪可以直接被集成到工艺设备上，以此确定工艺中膜厚的加工终点。
2、四探针
测量不透明薄膜厚度。
由于不透明薄膜无法利用光学原理进行测量，因此会利用四探针仪器测量方块电阻，根据膜厚与方块电阻之间的关系间接测量膜厚。
方块电阻可以理解为硅片上正方形薄膜两端之间的电阻，它与薄。
半导体专用检测仪器设备操作保养规程
半导体专用检测仪器设备操作保养规程概述半导体是现代电子技术的基础，而半导体的质量与其生产过程的控制密切相关。
检测仪器设备为半导体生产流程中不可或缺的工具，保养规范操作是确保检测仪器设备长时间稳定运行的必要条件。
本文介绍半导体专用检测仪器设备的操作和保养规程，旨在帮助保障设备的正常运行及维持设备寿命，降低维护成本和生产损失。
操作规程1.准确使用说明书。
检测仪器设备应配有使用说明书和相关技术资料，用户在使用检测仪器设备时必须准确使用说明书，不准擅自改动或调整设备参数和设置，否则会对检测仪器设备造成不可逆的影响，同时也会影响半导体的生产质量。
2.确认仪器设备工作参数正确。
在使用检测仪器设备前应先根据产品的特点，确认仪器设备的各项参数是否与使用条件相符，包括：电源、电气参数、机械结构、工作环境等，确保安全使用。
3.正确接线和信号传输。
检测仪器设备要与被测对象或其它检测设备的接线需正确，信号传输品质才能达到优良，否则可能会引发测量误差或者干扰，甚至导致检测仪器设备故障。
4.安全操作检测仪器设备。
操作、检查和维护检测仪器设备时要按照设备的安全操作规范进行，操作者在使用检测仪器设备时必须配备相关的防护措施，避免操作时的意外伤害，例如：液体或气体泄漏、热力损伤、电击等。
5.妥善保存检测仪器设备。
检测仪器设备的存放位置要避免灰尘密集、潮湿、高温、高压、震动等情况，存放环境要达到人类、机器设备，以保证设备安全存放、运输、使用。
6.称量、计量要准确。
在进行半导体测量时，建议采用称重装置或者计量工具包括千分尺等工具进行準确的称重计量，避免因準確度问题影响检测结果导致数据失真。
保养规程1.定期清洁检测仪器设备。
仪器设备外观、接口和内部设备表皆要进行定期清洗，清洁原如是动力、气体、废气、渣浆、黏滞物或其他杂质，并检查仪器表面机械、电子、气路系统的运行状态。
2.定期维护休息调整检测仪器设备。
检测仪器设备应列太维护保养表格、明确保养内容和时间，定期进行设备运行测试、润滑、換件、更换部件等工作，确保设备在工作过程中稳定运行。
半导体式检测仪使用方法
半导体式检测仪使用方法
半导体式检测仪的使用方法包括以下步骤：
1. 仪器准备：将仪器电源插头插入插座（三眼），并确保接地线有效。
然后，将仪器的三只保护盖旋下。
2. 上好探针：在进行检测之前，需要将探针上好。
插针时，可以掰弯探针的尾部，这有助于固定探针。
3. 放置wafer：用布包着wafer，以防手上的静电对wafer产生影响。
然后，捏着wafer的边缘小心放置。
放置完wafer后，扳动右手下边的四
个开关，使wafer被向上吸紧，这样它就不会移动了。
4. 粗调与对准：首先进行粗调，将探针置于灯下，并扳动针座下的开关以吸紧底盘，使其不可移动。
这样做是为了在观测一整块晶圆片或者较大的芯片时，能够牢牢地固定住所观测的物体，避免在观测过程中由于其他因素导致观测物体位置发生变化。
当对准100时，探针台上的光点会最亮。
然后，对准目镜，粗调加微调目镜旋钮，使视野最清晰。
5. 选择并放置器件：找到要测的器件，将其置于中央并锁紧左右移动底盘的旋钮，使其不可移动。
6. 微调与测试：微调针座旋钮，待针都就位后（一般是选择向下旋转），待视野内有分叉的黑色阴影出现停止。
然后，观察分叉的阴影（针尖）是否变清晰。
由于针受压会向前，所以位置可能会稍偏后些，此时再下压针，这样就可以确保针扎在正中间了。
7. 后续操作：扎好后，要关灯，轻轻关上门，并再三确认引出的脚准确对应相应电极。
以上就是半导体式检测仪的使用方法。
在使用过程中，务必注意安全，避免由于静电或其他因素导致仪器或样品的损坏。
高性能的短波红外半导体光电探测器研究共3篇
高性能的短波红外半导体光电探测器研究共3篇高性能的短波红外半导体光电探测器研究1短波红外半导体光电探测器是一种能够检测0.9-2.5微米范围内的红外辐射的探测器。
该探测器具有响应速度快、信噪比高、灵敏度高等优点，广泛应用于安防监控、无人机导航、夜视设备等领域。
而如何提高短波红外半导体光电探测器的性能一直是研究领域关注的问题。
本文将重点探讨提高短波红外半导体光电探测器性能的关键技术。
1. 半导体材料半导体材料是短波红外半导体光电探测器中最重要的组成部分。
当前广泛使用的半导体材料有InGaAs、HgCdTe、InAs/GaSb等。
其中，HgCdTe是应用最广泛的材料之一，但是其制备成本较高，且需要满足高纯度要求，生长技术限制研究。
因此，研究人员也提出了其他材料的选择。
例如，InAs/GaSb由于其独特的能带结构，具有更好的性能。
通过合适的掺杂可以调节半导体材料的带隙，以得到不同响应波段的光电探测器。
2. 硅基短波红外探测器通常情况下，短波红外光电探测器使用的材料是HgCdTe和InGaAs。
但是，硅基短波红外探测器也被广泛研究。
硅基短波红外探测器使用先进的微电子工艺制造，可以实现光电探测器的微缩尺寸和集成化设计。
此外，硅基材料的价格相对较低，具有较高的生产工艺稳定性，克服了HgCdTe和InGaAs等材料的缺点。
虽然硅基材料光子能量低，但是它可以通过红外吸收增强层实现波长转换。
因此，硅基短波红外探测器在未来有望成为光电探测器中的新宠。
3. 外加电场和极化层在短波红外半导体光电探测器中，外加电场和极化层是提高光电转换效率和响应速度的最佳选择之一。
外加电场可以提高载流子产生和收集的速度，进而提高探测器的响应速度。
极化层则可以帮助将光子能量转移到载流子。
通过掺杂极化层，可以在探测器中形成更多的电荷的势能梯度，提高载流子的产生效率。
4. 低噪声前置放大器在实际的应用中，环境噪声对光电探测器的影响较大。
为了减少噪声影响，通常会采用低噪声前置放大器，以获得更高的信噪比。
半导体探测器的工作原理
半导体探测器的工作原理
半导体探测器是一种利用半导体材料制成的探测器，用于检测辐射或粒子的能量和位置。
它在核物理、医学成像、天体物理等领域有着广泛的应用。
半导体探测器的工作原理主要包括能量沉积、载流子产生和电荷收集三个过程。
首先，当辐射或粒子穿过半导体探测器时，会与半导体原子核或电子发生相互作用，导致能量的沉积。
这些能量沉积会激发半导体材料中的原子或分子，使其电子从价带跃迁到导带，产生电子-空穴对。
其次，产生的电子-空穴对会在半导体中以载流子的形式移动。
在电场的作用下，电子和空穴会向着半导体的正负极移动，并在移动过程中产生电荷。
这些电荷将被收集到探测器的电极上，形成电信号。
最后，通过测量电信号的幅度和时间信息，可以确定辐射或粒子的能量和位置。
这样，半导体探测器就能够实现对辐射或粒子的探测和测量。
除了能量和位置的测量，半导体探测器还具有高分辨率、快速响应和较低的噪声等优点。
这使得它在科研和工业领域得到广泛应用。
例如，在医学成像中，半导体探测器可以用于正电子发射断层扫描（PET）和计算机断层扫描（CT）等影像学技术；在核物理实验中，它可以用于测量粒子的能谱和散射截面；在天体物理研究中，它可以用于探测宇宙射线和暗物质等。
总之，半导体探测器通过能量沉积、载流子产生和电荷收集等过程，实现了对辐射或粒子的高精度探测和测量。
它的工作原理简单清晰，应用广泛丰富，是现代科学技术中不可或缺的重要工具之一。
半导体测试设备简介介绍
产业链协同发展
半导体测试设备与半导体产业链密切相关 ，随着整个产业链的协同发展，半导体测
试设备也将迎来更大的发展空间。
市场需求驱动发展
随着半导体市场的不断扩大，半导体测试 设备的需求也将不断增加，进一步推动其 发展。
国际化趋势
随着全球化的加速发展，半导体测试设备 也将逐渐走向国际化，与全球市场接轨， 为全球半导体产业提供更优质的服务。
测试流程
操作人员将待测芯片放置在探针台上，通过探针卡与测试主 机连接，然后运行测试程序，对芯片进行性能和功能测试。 测试完成后，测试结果会显示在显示模块上，操作人员可以 根据结果判断芯片是否合格。
04
半导体测试设备的选型与使用 注意事项
选型原则与依据
测试需求
根据产品特性、生产流程和测试要求，选择 适合的测试设备。
作用
通过对半导体器件进行测试，可 以确保其性能和质量符合设计要 求，为半导体产业的发展提供有 力支持。
半导体测试设备的重要性
确保产品质量
半导体测试设备能够准确检测半 导体器件的性能参数，及时发现 并处理潜在的问题，确保产品的
质量和可靠性。
提高生产效率
通过自动化测试和数据分析，半导 体测试设备可以大幅提高生产效率 ，降低生产成本。
推动产业发展
半导体测试设备在半导体产业的发 展中具有重要地位，为新产品的研 发、生产和应用提供了有力支持。
半导体测试设备的发展趋势
智能化
随着人工智能、机器学习等技术的发 展，半导体测试设备将越来越智能化 ，实现更高效、更精准的测试和分析 。
模块化与集成化
为了满足不同应用场景的需求，半导 体测试设备将更加模块化和集成化， 便于用户根据实际需求进行定制和扩 展。
光检测器(APD 特性表征公式)
ηq
hv
=
ηq λ
hc
=
(6.6259 C)λ
−34
J ⋅ s 3 ×108 m/s
)(
)
= 7.25 × 105 λ
当波长为1300 nm时：
ℜ = 7.25 ×105 (A/W )/m 1.30 ×10 −6 m = 0.942 A/W
[
](
)
当波长大于1600 nm时，光子能量不足以激发出一个电子，例 如In0.53Ga0.47As的带隙能量为Eg = 0.73 eV，故截止波长为：
ηq
hv
(A/W)
例：能量为1.53x10-19 J的光子入射到光电二极管上，此二极管 的响应度为0.65 A/W，如果入射光功率为10 µW，则产生的光 电流为：
I p = ℜPin = (0.65 A/W ) × (10 µW ) = 6.5 µA
响应度、量子效率 vs. 波长
0.9 1.0
η=
Ip /q Pin / hv = (1 − R f ) 1 − e −α s (λ )w
(
)
给定波长，η与Pin无关 0.65 0.45
ℜ= Ip Pin =
ηq ηqλ
hv = hc
给定波长，R为常数
由光子能量不足造成
造成原因：1) 材料对短波长吸收强烈； 2) 高能量载流子寿命短
例
如上图所示，波长范围为1300 nm - 1600 nm，InGaAs的 量子效率大约为90%，因此这个波长的响应度为：
噪声来源
信号部分：光生电流信号
信号功率为P(t)的调制光信号落在检测器上，则产生的初 级光电流为： ηq P (t ) = I DC + i p (t ) i ph (t ) = hv 对于pin，均方信号电流为：
半导体光电探测器PPT课件
计量起伏噪声（以起伏噪声电压 n ( t为) 例，噪声电流 i n ( t )类似）
n (t) 0噪声电压平均值的瞬间振幅和相位随时间呈无规则变化
___
2 n
均方值完全确定，表示单位电阻上所消耗的噪声平均功率
___
2 n
—计量噪声电压大小
___
2 n
—起伏噪声电压有效值
____记__为_____V_n2
光电导探测器
光电导探测器（弱辐射下）
设模型为N型材料（P型同此分析）
若光功率P沿x方向均匀入射，光电导材料的吸收系数为
则入射光功率在材料内部沿x方向的变化为
P(x)Pexp(x) （P为x=0处入射功率）
x处光生载流子的浓度设为n(x)
外加电场下，光电子的漂移电流密度光为生载流子的稳产态生率件和下复合率相等
发射的光电子数也总是围绕一个统计平均值做无规则伏。
内光电探测器中，光生载流子的产生和复合的随机性，
通过PN结的载流数总有微小的不规则起伏。
定义：
散粒噪声的均方值
Vn22eG2I0R2f
I 0 —通过探测器的平均电流
In2 2eG2I0f
Ｇ—探测器的电流内增益
#
.
22
光电探测器的噪声
低频噪声
来源：目前尚不清楚。
n和p
分别是电子和空穴浓度的增量，即光生载流子
浓度
截止波长
c
1.24 Eg (eV)
(m)
入射光子的能量须不低于本征半导 体的禁带宽度，既存在“红限”
.
# 28
光电导探测器
光电导效应
杂质半导体
光电导率增量
n enn
p enp
（N型） 电子 浓度增量 （P型） 空穴浓度增量
光电检测器的工作原理
光电检测器的工作原理光电检测器是一种广泛应用于工业自动化、医疗、安防等领域的传感器。
它能够将光信号转换成电信号，实现对光信号的检测和测量。
本文将详细介绍光电检测器的工作原理。
一、光电检测器的分类根据其工作原理和应用场景，光电检测器可以分为多种类型，主要包括：1. 光敏二极管（Photodiode）：利用半导体材料的PN结，在光照下产生电流，实现对光信号的检测。
2. 光电二极管（Photoconductive Cell）：利用半导体材料在光照下发生导电性变化，实现对光信号的检测。
3. 光敏三极管（Phototransistor）：由普通三极管加上一个透明外壳组成，当有光照射时，透明外壳内的PN结会产生电流放大效应，从而实现对光信号的放大和检测。
4. 光电子倍增管（Photomultiplier Tube）：利用静电场和二次发射效应，在弱光下放大并转换成强电信号。
5. 其他类型：如光电导管、光电场效应管等。
二、光电检测器的工作原理以光敏二极管为例，介绍光电检测器的工作原理。
光敏二极管是一种PN结构，当有光照射到PN结时，会产生电子和空穴对。
由于PN结内部存在漂移场和扩散场，电子和空穴会向相反方向运动，并在PN结中形成一个漂移区域和扩散区域。
当漂移区域和扩散区域相遇时，就会发生复合现象，并释放出能量。
这些能量以热量和光子的形式释放出来，其中释放的光子就是我们所说的“光信号”。
当有足够多的光信号时，就可以引起PN结内部的载流子数量变化。
由于载流子数量变化引起了PN结内部电势分布的改变，从而使得PN 结两端形成不同的电势差。
这个电势差就可以通过外接元件（如负载电阻）转化为可观测的电信号。
三、应用场景由于其灵敏度高、响应速度快、体积小等特点，光电检测器被广泛应用于工业自动化、医疗、安防等领域。
例如：1. 工业自动化：用于检测流水线上的产品是否正常运行、检测机器人的位置和姿态等。
2. 医疗：用于医学成像、光学诊断等领域。
光检测器 工作原理
光检测器工作原理
光检测器是一种用于检测光信号的设备，其工作原理基于光电效应。
光电效应是指当光线照射到某些物质表面时，光的能量能够将一部分电子从物质中激发出来，形成电子-空穴对。
光检测器的关键部件是光敏元件，它通常由半导体材料制成，如硅(Si)、锗(Ge)或碲化镉(CdTe)等。
这些半导体材料具有带
隙能量，当光子能量大于该带隙能量时，光子被吸收，激发出电子-空穴对。
在光检测器中，光源发出的光经过透镜或光纤聚焦到光敏元件的表面。
当光线照射到光敏元件上时，光敏元件中的半导体材料吸收光能，产生电子-空穴对。
这些电子-空穴对在电场的作
用下，被分离并分别集聚在不同的电极上，形成电压信号。
通过测量电压信号的变化，可以间接测量光的强度。
光的强度越大，光敏元件中产生的电子-空穴对就越多，电压信号的幅
度也相应增大。
因此，光检测器可以用来测量光的强度、功率、能量等参数。
除了光强测量，光检测器还可用于其他应用，如光通信、光谱分析、光能转换等。
在光通信中，光检测器将光信号转换为电信号，实现光信号的接收和解码。
在光谱分析中，光检测器可根据光的波长对光信号进行分析和测量。
在光能转换中，光检测器可将太阳光等能源转换为电能，实现光能的利用和转化。
总之，光检测器是一种利用光电效应来实现光信号检测的设备。
通过测量产生的电压信号，可以获取光的相关参数，并在不同领域中应用于光通信、光谱分析等多个应用领域。
