《光放大器》ppt课件
第6章 光放大器
当具有1550 nm波长的光信号经过这段掺铒光纤时， 亚 稳态的粒子以受激辐射的方式跃迁到基态， 并产生出 和入射光信号中的光子一模一样的光子， 从而大大添 加了信号光中的光子数量， 即实现了信号光在掺铒光 纤的传输过程中不断被放大的功能， 掺铒光纤放大器 也由此得名。
第6章 光放大器
亚稳 态 受激 辐射
4 I15 /2
基态
1550 nm
图6.4 铒的能级图
第6章 光放大器
铒的能级图如图6.4所示。 其发光原理可用三能级 系统来解释， 基态为4I15/2， 激发态为4I13/2， 4I11/2。 在泵浦光的鼓励下， 4I11/2能级上的粒子数不断添加， 又由于其上的粒子不稳定， 很快跃迁到亚稳态4I13/2 能级， 从而实现了粒子数反转。
第6章 光放大器
那些与信号同方向的自发辐射光子被激活介质放大, 这 些由自发辐射产生并经放大了的光子组成放大的自发 辐射(ASE), 由于它们在相位上是随机的， 它们对于信 号光没有奉献而产生了信号带宽内的噪声。
没有外部激发所产生的自发辐射依赖于较高和较 低能级上相对的粒子数， 这很容易了解。 自发辐射因 子即粒子数反转因子(nsp)可以定义为
第6章 光放大器
铒
输入光
光 纤
泵 浦 LD WDM
(a)
输出光 输入光
铒
光
纤输 出 光信 号泵 源自 LD WDM(b)铒
输入光
光 纤
输 出 光信 号
泵 浦 LD WDM
泵 浦 LD WDM
(c)
图6.6 EDFA的三种构造
光 隔 离器 偏振器
第6章 光放大器
EDFA有如下优点： 〔1〕 转移效率高， 从泵浦源吸收的光功率转移到 被放大的光信号上的功率效率大于50%。 〔2〕 放大的谱宽与目前WDM系统的光谱范围一致， 适宜于WDM光纤通讯。 〔3〕 具有较高的饱和输出光功率， 为1 mW(10～ 25 dBm)。 〔4〕 动态范围大。
第十一章光放大器--精品PPT课件
第十一章光放大器--精品PPT课件
11.1光放大器的基本应用和类型
11.1.1 光放大器在现代光纤通信 系统中的应用
光纤通信中用光纤来传输光信号。光纤的 中继距离受限于光纤的损耗和色散。就损 耗而言，目前光纤损耗典型值在1.31μm波 段 为 0 . 35dB/km 左 右， 在 1 . 55μm波 段 为 0.25dB/km左右。
极限情况下泵浦光都用于放大信号光，那么此时
PCE p 1 s
EDFA的增益
假设没有自发辐射，根据前面的能量守恒原则有：
GPs,out1p Pp,in
Ps,in
P s s,in
极端情况下，当输入信号功率非常大时，即Ps,in>>(p/s)Pp,in， 放大器最大增益是1，这表示放大器对信号几乎没有放大。
(1) 工作波长与光纤最小损耗窗口一致，可 在光纤通信中获得广泛应用。
(2) 耦合效率高。因为是光纤型放大器，易 于光纤耦合连接，也可用熔接技术与传输 光纤熔接在一起，损耗可降至0.1dB，这样 的熔接反射损耗也很小，不易自激。
(3) 能量转换效率高。激光工作物质集 中在光纤芯子，且集中在光纤芯子中的 近轴部分，而信号光和泵浦光也是在近 轴部分最强，这使得光与物质作用很充 分。
iP D E s E n2 E s 2 E n 2 2 E s E n
因此，在光检测器之后，由ASE 带来的噪声包括ASE噪声项 和ASE与信号的拍频项，它们可以落在检测器带宽内减低接收 机的信噪比。在检测器之间放置一个光滤波器，可以大幅度降 低ASE噪声的功率。
当放大器增益足够大时，系统热噪声可以忽略；另外， 放大的信号功率一般远大于ASE噪声功率，因此ASE噪声项一 般远小于ASE与信号拍频项。在这种条件下，假设检测器前加 入光滤波器，那么输出信号的信噪比可以由下式决定：
11.1光放大器的基本应用和类型
11.1.1 光放大器在现代光纤通信 系统中的应用
光纤通信中用光纤来传输光信号。光纤的 中继距离受限于光纤的损耗和色散。就损 耗而言，目前光纤损耗典型值在1.31μm波 段 为 0 . 35dB/km 左 右， 在 1 . 55μm波 段 为 0.25dB/km左右。
极限情况下泵浦光都用于放大信号光，那么此时
PCE p 1 s
EDFA的增益
假设没有自发辐射，根据前面的能量守恒原则有：
GPs,out1p Pp,in
Ps,in
P s s,in
极端情况下，当输入信号功率非常大时，即Ps,in>>(p/s)Pp,in， 放大器最大增益是1，这表示放大器对信号几乎没有放大。
(1) 工作波长与光纤最小损耗窗口一致，可 在光纤通信中获得广泛应用。
(2) 耦合效率高。因为是光纤型放大器，易 于光纤耦合连接，也可用熔接技术与传输 光纤熔接在一起，损耗可降至0.1dB，这样 的熔接反射损耗也很小，不易自激。
(3) 能量转换效率高。激光工作物质集 中在光纤芯子，且集中在光纤芯子中的 近轴部分，而信号光和泵浦光也是在近 轴部分最强，这使得光与物质作用很充 分。
iP D E s E n2 E s 2 E n 2 2 E s E n
因此，在光检测器之后，由ASE 带来的噪声包括ASE噪声项 和ASE与信号的拍频项，它们可以落在检测器带宽内减低接收 机的信噪比。在检测器之间放置一个光滤波器，可以大幅度降 低ASE噪声的功率。
当放大器增益足够大时，系统热噪声可以忽略；另外， 放大的信号功率一般远大于ASE噪声功率，因此ASE噪声项一 般远小于ASE与信号拍频项。在这种条件下，假设检测器前加 入光滤波器，那么输出信号的信噪比可以由下式决定：
半导体光放大器 ppt课件
半导体光放大器
1
ppt课件
半导体光放大器内容安排
SOA的简介 SOA的出现和发展 SOA的基本原理 SOA技术的应用 SOA的发展
2
ppt课件
一、半导体光放大器的简介
1、半导体光放大器（SOA）
概念：以半导体材料作为增益介质、能对外来光子进
行放大或提供增益的光电子器件。
14
ppt课件
三、SOA的基本原理
1、SOA的基本结构
SOA是一个半导体P-N结
15
ppt课件
三、SOA的基本原理
减小半导体材料 与空气分界面上 的载流子是 在由正向偏置电流注 入的。
有源层周围是具 有较低折射率的 宽带隙材料，使 器件的注入效率 和受激辐射效率 大大提高
12
ppt课件
二、 SOA的出现与发展
SOA与EDFA“合作” 光发射机和光纤放大器泵浦源必需半导体激光器
可在获得半导体激光器的同时，获得相应SOA 以EDFA为参照，取长补短提高光放大器性能
13
ppt课件
二、 SOA的出现与发展
SOA用于降低用户接入网的成本
反射式半导体光放大器（RSOA）
1、迁跃能力对应波长范围=光纤最低损耗波段 （1550nm） 2、容易形成高浓度的粒子数反转和高增益 3、可与传输光纤直接熔接，熔接损耗仅为1dB 4、增益与输入光的偏振态相关性小，噪声指数低
10
ppt课件
二、 SOA的出现与发展
SOA与光纤放大器性能对比
仅有几项实验室数据可与EDFA媲美，商用器件指标比 EDFA逊色
外加电场满足:
eV=EN – EP >Eg 时，注入耗尽区内的电子和空穴通过辐射符合而产生光子的速率 将大于材料对光子的吸收速率，从而在半导体内产生增益
1
ppt课件
半导体光放大器内容安排
SOA的简介 SOA的出现和发展 SOA的基本原理 SOA技术的应用 SOA的发展
2
ppt课件
一、半导体光放大器的简介
1、半导体光放大器（SOA）
概念：以半导体材料作为增益介质、能对外来光子进
行放大或提供增益的光电子器件。
14
ppt课件
三、SOA的基本原理
1、SOA的基本结构
SOA是一个半导体P-N结
15
ppt课件
三、SOA的基本原理
减小半导体材料 与空气分界面上 的载流子是 在由正向偏置电流注 入的。
有源层周围是具 有较低折射率的 宽带隙材料，使 器件的注入效率 和受激辐射效率 大大提高
12
ppt课件
二、 SOA的出现与发展
SOA与EDFA“合作” 光发射机和光纤放大器泵浦源必需半导体激光器
可在获得半导体激光器的同时，获得相应SOA 以EDFA为参照，取长补短提高光放大器性能
13
ppt课件
二、 SOA的出现与发展
SOA用于降低用户接入网的成本
反射式半导体光放大器（RSOA）
1、迁跃能力对应波长范围=光纤最低损耗波段 （1550nm） 2、容易形成高浓度的粒子数反转和高增益 3、可与传输光纤直接熔接，熔接损耗仅为1dB 4、增益与输入光的偏振态相关性小，噪声指数低
10
ppt课件
二、 SOA的出现与发展
SOA与光纤放大器性能对比
仅有几项实验室数据可与EDFA媲美，商用器件指标比 EDFA逊色
外加电场满足:
eV=EN – EP >Eg 时，注入耗尽区内的电子和空穴通过辐射符合而产生光子的速率 将大于材料对光子的吸收速率，从而在半导体内产生增益
半导体光放大器SOAppt课件
有源层周围是具有
较低折射率的宽带
隙材料,提高受激辐
射效率和注入效率
目录
SOA概述
◦ SOA简介
◦ SOA发展历程
SOA的分类和结构
SOA的工作原理
SOA的特性
SOA的应用
SOA的工作原理
受激辐射：
在外加的偏置电流作用下，形成了粒子数反转。
处于高能级的电子在外来光场的感应下，发射
一个与感应光子一模一样的光子。
常数和峰值增益的频率可以相差很大，不同偏振态输入光信号的增益也可达到5-8dB。
这种特性称为偏振灵敏性。以FP-SOA为例，主要原因在于有源层很薄，对TE和TM模的限
制因子Γ和有效折射率不同，并且腔面对TE和TM模的反射系数R也不同，当注入电流接近
闲值电流时，TE模的增益比TM模的增益高。两种模的单程增益差为:
益不增加。
当注入电流一定时，未达到饱和时，
输出光功率随着输入功率增加而增加，
但达到饱和时，表现为输出光功率增
大趋势随光功率增加而减缓。
SOA增益随输入光信号功率的关系
SOA的噪声特性
半导体光放大器是一种基于受激辐射的放大器，同时又存在自发辐射，自发辐射是一种固有
的非相干光辐射，是一种噪声。输入光得到了放大，同时也混入了自发辐射噪声。
目录
SOA概述
◦ SOA简介
◦ SOA发展历程
SOA的分类和结构
SOA的工作原理
SOA的特性
SOA的应用
SOA简介
◦ 半导体光放大器（SOA）是以半导体材料作为增益介质，能对外来光子进行放大或提供增益的光电
子器件。
SOA与激光器的区别
相同点：
都需要增益介质
半导体三极管及放大电路PPT精品课件
截止区
图3－20
饱和区： 输出特性的上升和弯曲部分
动态：当放大电路输入信号后（vi0）， 电路中各处的电压、电流处于变动 状态，这时电路处于动态工作情况， 简称动态。
1. 估算法确定静态工作点
见图3－14(b)
IB
V CC V BE Rb
VBE：硅管约为0.7V。 锗管约为0.2V。
Rb
300k
Rc 4k Cb2
Cb1 IB
c IC
vi
e
12V
BJT的放大作用，按电流分配实现，称 之为电流控制元件；
电流放大系数
共基电路： 共射电路：
IC 1
IE
IC
IB
三、BJT的特性曲线（共射连接）
iC
iB
N
P
N
vCE
vBE
图3－8
1. 输入特性曲线
iB f (vBE ) vCE 常数
iB(mA)
vCE=0V VCE 1V
80
25 C
60
40
满足放大的外部条件。
b. 下面推导IC和IB的关系
IE = IB + IC
I C αI E I CBO
代入
IC αI B αI C ICBO
整理 式得
IC
α 1
IB
I CBO
1
令 α 1
则 I C I B (1 ) I CBO
令 I CEO (1 ) I CBO
ICEO：基极开路，c流到e的电流，称穿透电流
4k
图3－18 (a)
ib
+ vi Rb
ic +
Rc RL v0
图3－18 (b)

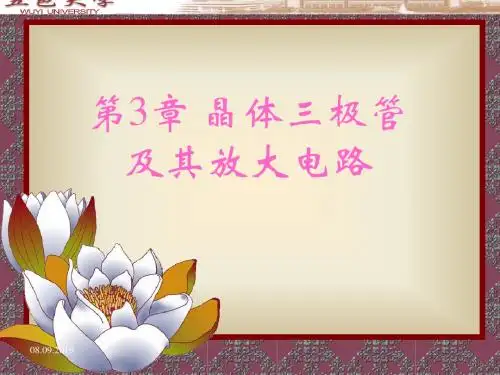

第3章半导体三极管及其放大电路 113页PPT

三极管的组态
• 三极管有三个电极，可视为一个二端口网络，其中 两个电极构成输入端口、两个电极构成输出端口， 输入、输出端口公用某一个电极。根据公共电极的 不同，三极管组成的放大电路有3种连接方式，通常 称为放大电路的三种组态，即共基极、共发射极和 共集电极电路组态，如图3-4所示。
08.09.2019
输入电压u i 为微弱变化的电压信号，它引起三极管基极电流的变化， 其 变 化 量 为 i b ， 若 输 入 交 流 电 压 u i 变 化 量 为 ui 40 mV ， 使 i b 变 化 ib 20 μA ，使集电极电流 ic 变化 ic ib 2 mA ，其中 (100) 称为共发 射极交流电流放大系数(其数值和共发射极直流电流放大系数 接近，即在
第3章 晶体三极管 及其放大电路
08.09.2019
基本要求
• 1）熟悉晶体三极管结构、工作原理及特性 曲线；
• 2）掌握基本放大电路的静态和动态分析， 即静态工作点和交流性能参数（电压放大 倍数、输入电阻、输出电阻）的计算；多 级放大电路的分析和计算；
• 3）了解放大电路的频率特性等。
08.09.2019
1．电流放大倍数 1）直流电流放大系数 2）交流电流放大系数
IC iICB
iB
2．极间反向电流
1）集电极－基极之间的反向饱和电流 ICBO 2）集电极－发射极之间的穿透电流 I CEO
3．集电极最大允许电流 ICM 4．集电极－发射极之间反向击穿电压 U (BR) CEO
5．集电极最大允许功率损耗 PCM
（2）饱和区
三极管工作在饱和区时，其 uCE 1V ，此时发射结正偏，集电结正偏或反偏电压很 小。管子进入饱和区后， iC iB ，此时 下降， uCE 很小，一般对于硅管典型值 UCE 0.3V ，锗管典型值 UCE 0.1V 。在放大电路中应避免三极管工作在饱和区，而 在数字电路中，由于 uCE 很小，三极管视作开关闭合状态。
