半导体光放大器的应用
半导体光放大器的增益谱
半导体光放大器的增益谱半导体光放大器（Semiconductor Optical Amplifier，简称SOA）是一种基于半导体材料的光放大器。
它在光通信和光网络系统中发挥着重要的作用，具有广泛的应用前景。
本文将就半导体光放大器的增益谱进行探讨。
一、半导体光放大器简介半导体光放大器是一种利用半导体材料的特性，将输入的光信号进行放大的器件。
作为光通信系统中的关键组件之一，它能够提供可调节的增益，使得信号能够在传输过程中保持较高的信噪比和较长的传输距离。
半导体光放大器的结构一般包括输入波导、扩散区段、活性层、耦合波导、输出波导等。
通过在活性层中注入电流或光激发，可以实现光信号的放大。
半导体光放大器的增益性能主要由其增益谱决定。
二、增益谱的定义与特点增益谱是描述半导体光放大器在不同波长下增益随波长的分布特性的重要参数。
一般情况下，增益谱会随着波长的变化而发生变化，不同波长的光信号在半导体光放大器中的增益也不尽相同。
半导体光放大器的增益谱通常具有如下特点：1. 非均匀性半导体光放大器的增益谱在不同波长区域的增益分布是不均匀的。
一般来说，在中心波长附近的增益较高，而在边缘波长区域的增益较低。
这种非均匀性可以通过调整掺杂浓度、结构优化等方法加以改善。
2. 热效应导致的波长偏移半导体光放大器在工作过程中会产生一定的热效应，这会导致增益谱的波长发生偏移。
当输入信号的功率较高时，热效应的影响尤为显著。
为了减小热效应对增益谱的影响，可以采取散热措施或调整工作温度等方法。
3. 共振峰的存在半导体光放大器的增益谱通常会在一定波长区域内形成明显的共振峰。
增益谱的共振峰对应着信号光在半导体光放大器中得到最大增益的波长。
通过调整输入信号的波长，可以选择性地利用共振峰区域实现光信号的放大。
三、增益谱的调制方法为了满足不同应用场景的需求，对半导体光放大器的增益谱进行调制具有重要意义。
以下是一些常见的增益谱调制方法：1. 光注入调制光注入调制是通过向半导体光放大器注入光信号的方法来实现增益谱的调制。
半导体光放大器在光纤通信中的作用
半导体光放大器在光纤通信中的作用半导体光放大器（Semiconductor Optical Amplifier, SOA）是一种重要的非线性光学器件，它通过注入电流或光子激发半导体材料来实现光信号的放大。
在光纤通信中，SOA起到了非常重要的作用。
下面将从放大原理、应用范围和性能优势三个方面详细介绍SOA在光纤通信中的作用。
首先是SOA的放大原理。
SOA实现光信号的放大基于半导体材料中的非线性效应。
当光信号通过SOA时，光子将与半导体中载流子发生相互作用，导致载流子在光学场的作用下发生复杂的动力学行为。
这些行为包括激发、弛豫、自发辐射、增强自发辐射和受激辐射等。
通过合理的调节注入电流，可以实现对SOA的增益、带宽和饱和功率等性能进行优化。
SOA在光纤通信中的应用范围非常广泛。
首先，SOA可以用作光纤通信系统中的增益均衡器。
在长距离的光通信系统中，信号在传输过程中会产生损耗和信号失真。
为了恢复信号强度和形状，需要对光信号进行放大。
SOA可以作为光信号的增益器，放大信号的强度，并保持信号的波形特性。
此外，SOA还可以用于信号再生和时钟恢复等应用，提高传输质量和系统性能。
其次，SOA还可以用于光纤通信中的波长转换。
在光通信系统中，通常使用不同的光波长来传输不同的信号或数据。
SOA可以将一个输入光信号转换成一个输出光信号，从而实现波长转换。
这种波长转换可以应用于波分复用（Wavelength Division Multiplexing，WDM）系统中的信号调制、光路交换和光时钟等领域。
此外，SOA还可以用于非线性光学效应的研究和应用。
在光纤通信系统中，非线性效应是一个重要的限制因素，会导致信号的失真和衰减。
SOA作为一种非线性光学器件，可以用于研究和理解非线性光学效应的发生机制，以及实现非线性光学信号处理和光学计算等新颖的应用。
最后，SOA具有一些性能优势，使得它在光纤通信中非常有用。
首先，SOA具有极高的增益带宽产品，可以实现更大范围的信号放大。

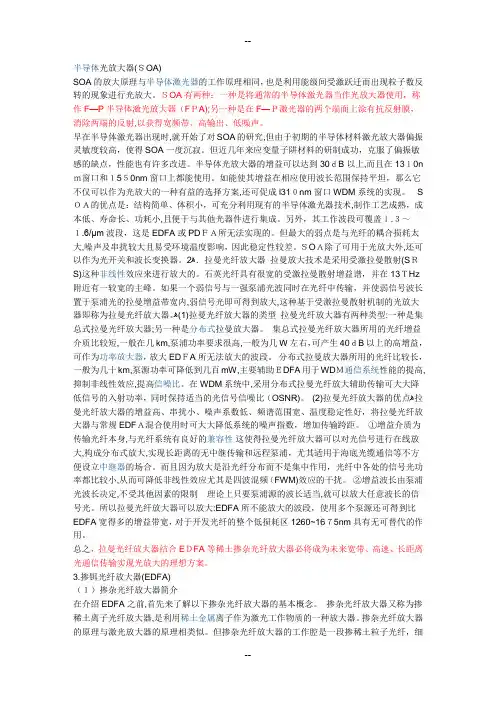

半导体光放大器(SOA)
半导体光放大器(ＳOA)SOA的放大原理与半导体激光器的工作原理相同，也是利用能级间受激跃迁而出现粒子数反转的现象进行光放大。
ＳOA有两种：一种是将通常的半导体激光器当作光放大器使用，称作F—P半导体激光放大器（FＰA);另一种是在F—Ｐ激光器的两个端面上涂有抗反射膜，消除两端的反射,以获得宽频带、高输出、低噪声。
早在半导体激光器出现时,就开始了对SOA的研究,但由于初期的半导体材料激光放大器偏振灵敏度较高，使得SOA一度沉寂。
但近几年来应变量子阱材料的研制成功，克服了偏振敏感的缺点，性能也有许多改进。
半导体光放大器的增益可以达到30ｄB以上,而且在13１0n ｍ窗口和１5５0nm窗口上都能使用。
如能使其增益在相应使用波长范围保持平坦，那么它不仅可以作为光放大的一种有益的选择方案,还可促成l31０nm窗口WDM系统的实现。
S ＯＡ的优点是：结构简单、体积小，可充分利用现有的半导体激光器技术,制作工艺成熟，成本低、寿命长、功耗小,且便于与其他光器件进行集成。
另外，其工作波段可覆盖ｌ.３～１.6/μm波段，这是EDFA或PDＦＡ所无法实现的。
但最大的弱点是与光纤的耦合损耗太大,噪声及串扰较大且易受环境温度影响，因此稳定性较差。
ＳOＡ除了可用于光放大外,还可以作为光开关和波长变换器。
ﻫ2．拉曼光纤放大器拉曼放大技术是采用受激拉曼散射(SＲS)这种非线性效应来进行放大的。
石英光纤具有很宽的受激拉曼散射增益谱，并在13ＴHz 附近有一较宽的主峰。
如果一个弱信号与一强泵浦光波同时在光纤中传输，并使弱信号波长置于泵浦光的拉曼增益带宽内,弱信号光即可得到放大,这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。
ﻫ(1)拉曼光纤放大器的类型拉曼光纤放大器有两种类型:一种是集总式拉曼光纤放大器;另一种是分布式拉曼放大器。
集总式拉曼光纤放大器所用的光纤增益介质比较短,一般在几km,泵浦功率要求很高,一般为几W左右，可产生40ｄB以上的高增益，可作为功率放大器，放大EDＦA所无法放大的波段。
半导体原理的应用领域
半导体原理的应用领域1. 介绍半导体原理是当代电子技术的基础之一，它在各个领域都有广泛的应用。
本文将介绍半导体原理在几个重要领域中的应用情况。
2. 通信领域半导体在通信领域有着广泛的应用。
以下是一些主要的应用：•无线通信：半导体器件如功率放大器、中频放大器和射频开关等被用于无线通信设备中，如手机、无线路由器等。
这些器件能够放大和调节无线信号，使其能够在不同的频率范围内传输。
•光通信：半导体激光器和光电二极管等器件被广泛应用于光通信系统中。
激光器通过发射高强度的光束来实现高速的光通信，而光电二极管则用于接收和转化光信号为电信号。
•卫星通信：卫星通信系统中的收发装置、功率放大器等都利用了半导体原理。
这些器件能够将信号放大和调制，以便将信号发送给目标地点。
3. 计算机领域半导体在计算机领域也扮演着重要角色。
以下是几个主要的应用：•微处理器：微处理器是现代计算机的核心部件，它由大量的半导体器件组成。
半导体的特性使得微处理器能够高效地执行各种计算和指令，从而实现计算机的运行。
•存储器件：半导体存储器件如动态随机存储器（DRAM）和闪存等被广泛应用于计算机的存储系统中。
这些存储器件能够快速地读写数据，并且体积小巧，易于集成在计算机内部。
•显示器：液晶显示器和有机发光二极管（OLED）显示器等利用了半导体器件的特性来实现图像显示。
半导体的电特性使得这些显示器能够以高分辨率、高亮度、高对比度的方式显示图像。
4. 能源领域半导体在能源领域也有重要的应用。
以下是一些主要的应用：•太阳能电池板：太阳能电池利用了半导体材料中光电转换的原理来将太阳能转化为电能。
半导体中的光电二极管能够将光能转化为电能，并输出给电池板上的电路。
•能量转换器：半导体能量转换器被广泛应用于能源转换和功率管理。
这些器件能够将一种形式的能量转化为另一种形式的能量，如将直流电转化为交流电、改变电压和电流等。
•电动车辆：电动车辆中的电池管理系统利用了半导体器件来控制电池的充放电和保护。
半导体光放大器1半导体光放大器的工作原理由半导体激光器的相关
半导体光放大器1半导体光放大器的工作原理由半导体
激光器的相关
半导体激光器的工作原理是通过在半导体材料中注入电流，使得电子和空穴在激子形成的激发下发生跃迁而产生光子。
而半导体光放大器则是在激光器的基础上进行改造，通过适当设计和控制来实现对输入光信号的放大。
当偏置电压施加在半导体光放大器上时，电子和空穴在量子阱层中形成的激子将被激发。
激子的能量略高于其所处能带的边缘，因此它们会以快速的速度衰减，并释放出光子。
这些光子将会与输入光信号相互作用。
在半导体光放大器中，输入光信号被耦合到增益介质中，与激子相互作用。
当激子被激发时，它们会传递能量给输入光信号，并使得光信号的强度得到放大。
这是因为激子与输入光信号相互作用后，输入光信号的光子数目增加，从而增强了光信号的强度。
半导体光放大器的放大效果取决于增益介质中激子的数目及与输入光信号的相互作用强度。
这可以通过调节偏置电压、掺杂浓度和增益介质的长度等参数来实现。
当增益介质中的激子数目越多，或者与输入光信号的相互作用强度越大时，输出光信号的放大效果就越明显。
需要注意的是，半导体光放大器还存在一些非线性效应，如自相位调制和不饱和吸收等。
这些效应可能会引起光信号的变形和失真，影响放大器的性能。
因此，在实际应用中，需要对半导体光放大器进行适当的设计和调整，以获得较好的放大效果。
总之，半导体光放大器的工作原理主要是通过激活增益介质中的激子，与输入光信号相互作用并传递能量，从而实现对光信号的放大。
这种器件
在光通信、光传感和光储存等领域具有重要的应用价值。
半导体光放大器SOA
目录
SOA概述
◦ SOA简介 ◦ SOA发展历程
SOA的分类和结构 SOA的工作原理 SOA的特性 SOA的应用
SOA简介
◦ 半导体光放大器（SOA）是以半导体材料作为增益介质，能对外来光子进行放大或提供增益的光电 子器件。 SOA与激光器的区别
相同点： 都需要增益介质
都能使光子在增益介质内引 起高效的受激辐射
行波光放大器（TW-SOA）
减小半导体材料
与空气分界面上 的反射
行波放大器没有反射腔，其核心是当放大器被泵浦时，
使粒子数反转，获得光增益。它的腔面反射率很小， 使光信号尽量在其内获得单程放大。
有源层中的载 流子是由正向 偏置电流注入
的
有源层周围是具有
较低折射率的宽带 隙材料,提高受激辐 射效率和注入效率
SOA增益随输入光信号A的偏振灵敏性
目录
SOA概述
◦ SOA简介 ◦ SOA发展历程
SOA的分类和结构 SOA的工作原理 SOA的特性 SOA的应用
SOA的应用
置于光检测器之前作为光前置放大器 可以减小可检测功率，从而提高检测灵敏度，增长光纤通信距离。
SOA的应用
目录
SOA概述
◦ SOA简介 ◦ SOA发展历程
SOA的分类和结构 SOA的工作原理 SOA的特性 SOA的应用
SOA的分类和结构
根据SOA端面反射率和工作条件，SOA可以分为两类。
法布里-珀罗放大器 （FP-SOA）
行波放大器 （TW-SOA）
法布里-珀罗放大器（FP-SOA）
上图为FP-SOA结构，它实际上就是工作在阈值电流以下的激光器，增益频谱很窄。 与TW-SOA相比，由于其增益带宽窄，因此其噪声特性要优于TW-SOA。
简述半导体光放大器优缺点
简述半导体光放大器优缺点半导体光放大器是一种利用半导体材料在光泵浦的作用下放大光信号的装置。
它在光通信、光传感、光学成像等应用领域具有广泛的用途。
本文将分别从优点和缺点两个方面来简述半导体光放大器。
一、优点# 1. 高增益半导体光放大器具有高增益的特点，可以将输入的光信号放大到较大的输出功率。
这是由于半导体材料具有较高的非线性光学效应，能够有效地增加输入光信号的强度。
相比传统的光放大器，半导体光放大器的增益高出数倍甚至更多，可以满足大部分的光通信系统和光传感系统对信号增益的需求。
# 2. 小尺寸半导体光放大器具有小尺寸的特点，可以集成在芯片上，与其他光电子器件一起组成复杂的光学系统。
这种小尺寸的设计不仅可以减小设备的体积，还可以降低制造成本和能耗。
尤其对于光纤通信系统和数据中心等场景，小尺寸的半导体光放大器更加适用。
# 3. 快速响应时间半导体光放大器具有快速的响应时间，可以实现高速光信号的放大和传输。
这是因为半导体材料具有较高的载流子迁移率和较短的载流子寿命，能够迅速响应光泵浦的作用并进行放大。
快速响应时间使得半导体光放大器可以适应高速的光通信和光传感应用，提高信号的传输速率和效率。
# 4. 宽波长范围半导体光放大器具有宽波长范围的特点，可以在不同的光信号波长下进行放大。
这是由于半导体材料的能带结构和能级分布可以调节，以适应不同波长的光信号。
这种宽波长范围的设计使得半导体光放大器可以适应多种光通信系统和光传感系统的需求，提高了其应用的灵活性和适用性。
二、缺点# 1. 饱和功率半导体光放大器存在饱和功率的问题，即当输入信号的功率达到一定值时，输出功率将不再随之增加，而是趋于平稳。
这是由于半导体材料的激子消耗等效应导致的。
饱和功率的存在限制了半导体光放大器的增益范围和输出功率范围，可能无法满足特定应用的需求。
# 2. 温度敏感半导体光放大器对温度的敏感性较高。
温度的变化会引起半导体材料的能级结构和光学性能的改变，从而影响光放大器的放大增益和工作效果。
半导体光放大器(SOA)
半导体光放大器(SOA)简介半导体光放大器(Semiconductor Optical Amplifier, SOA)是一种利用半导体材料作为放大介质的光放大器，主要应用于光通信、光传感和光控制等领域。
SOA的基本结构是由两个正极极性相反的PN结组成的单元，并且有很多波导结构的SOA是由多个PN结组成。
SOA可以实现光信号对光信号的放大，同时也可以实现光信号对电信号的转换功能。
工作原理SOA的放大原理是基于半导体PN结的光电效应，当有光信号输入到SOA中时，电子和空穴被电场加速并移动，使其在PN结中电子处于芯区，空穴处于耗尽区。
在这个过程中，光子与电子发生相互作用，并将光子能量被传递给电子，从而使电子被激发到更高能级，这导致了吸收。
如果有合适的反向偏置电压作用于PN结，就可以实现同时具有增益和放大的效果。
优点相比于其他光放大器，SOA有以下的优点：1.SOA结构简单，易于集成到其他光电器件中。
2.延迟时间短，响应时间快，能够满足高速传输的需求。
3.信号放大增益宽度较大，可以处理多路不同波长光信号。
4.可以通过控制反向偏置电压来调节放大增益，提高信噪比。
应用领域SOA在光通信、光传感和光控制等领域被广泛应用，具体包括：1.光纤通信系统中作为光信号的放大器使用。
2.光纤传感系统中作为传感器信号的转换器使用。
3.光控制系统中作为调光器件使用。
4.光交换系统中作为切换器件使用。
挑战和未来SOA在应用中仍然存在一些挑战，如需要设计电路提高SOA的增益和降低其噪声、抑制SOA饱和等。
同时，随着光通信领域的不断发展，SOA也在不断地得到改进和完善，未来的SOA将更加强大、灵活和高效。
总结半导体光放大器(SOA)作为一种光放大器，具有结构简单、响应时间快、增益宽度大等优点，被广泛应用于光通信、光传感和光控制等领域。
SOA面临着一些挑战，但未来有很大的发展空间。
soa半导体放大器 交叉增益调制
soa半导体放大器交叉增益调制【标题】SOA半导体放大器及其交叉增益调制技术【引言】近年来，随着通信技术的迅速发展，半导体光放大器（Semiconductor Optical Amplifier, SOA）作为一种重要的光学元件，被广泛应用于光通信系统中。
SOA具有许多突出的特点，如宽带宽、高增益、低噪声，使其成为光通信领域中备受关注的研究对象之一。
本文将深入探讨SOA半导体放大器的基本原理、工作机制，以及最新的交叉增益调制技术，旨在帮助读者全面、深入地理解这一领域的前沿研究内容。
【主体】1. SOA半导体放大器基本原理SOA是一种基于半导体材料的光放大器，利用激光光子与半导体材料中的载流子相互作用，实现对光信号的放大。
SOA的基本结构包括输入端、输出端和激发电流控制端，其中激发电流控制端常用于调节SOA的增益和饱和功率。
通过控制SOA中载流子的浓度，可以有效地调节SOA的增益和饱和功率，从而实现对光信号的放大和调制。
2. SOA半导体放大器的工作机制SOA通过非共轭的载流子注入机制实现了快速光学增益。
当光信号经过SOA时，光子与载流子之间发生相互作用，从而引起载流子的浓度变化。
通过外加电流对载流子浓度进行控制，可以实现对SOA的增益和饱和功率的调节。
在适当的工作条件下，SOA可以实现线性放大，并且具有较宽的增益带宽。
3. 交叉增益调制技术交叉增益调制技术是利用SOA的非线性特性实现光信号的调制。
该技术通过改变SOA中的载流子浓度，从而改变光信号经过SOA时的增益，以实现对光信号的调制。
交叉增益调制技术具有快速响应、低功耗和高调制深度等优点，因此被广泛应用于光通信和光网络等领域。
4. 个人观点和理解SOA半导体放大器作为光通信系统中的关键部件，对于提高光信号的传输质量和增强系统性能具有重要意义。
交叉增益调制技术的出现不仅拓宽了SOA的应用领域，也提高了光信号的传输效率和可靠性。
与传统的调光器相比，交叉增益调制技术具有更低的功耗和更快的响应速度，因此在未来的光通信系统中有着广阔的应用前景。
半导体激光器的发展及在光纤通信中的应用
半导体激光器的发展及在光纤通信中的应用半导体激光器是一种使用半导体材料作为激光产生介质的激光器。
随着科技的不断发展，半导体激光器在各个领域得到了广泛应用，尤其在光纤通信中具有重要作用。
本文将从半导体激光器的发展历程和其在光纤通信中的应用两个方面进行论述。
首先，我们来看半导体激光器的发展历程。
半导体激光器最早是在1962年由美国贝尔实验室的电子学家罗伯特·诺尔表示的。
他利用PN结构的半导体晶体制作出了最早的半导体激光器，此后半导体激光器的研究逐渐成熟。
1970年代，G·奈普舍等人发明了自发辐射增益(MQW)结构，进一步提高了半导体激光器的效率。
1980年代初，人们通过引入量子阱结构，使半导体激光器的发射波长范围得到了拓宽。
1994年，研究者成功实现了垂直腔表面发射激光器（VCSEL），该激光器具有小尺寸、低功耗、易集成等优点，成为半导体激光器研究的重要方向。
其次，半导体激光器在光纤通信领域中有着广泛的应用。
在光纤通信中，半导体激光器主要用于光源和放大器。
作为光源，半导体激光器能够产生高功率、窄谱宽、稳定的激光信号，能够满足光纤通信系统对光源的要求。
除了常用的连续激光器外，脉冲激光器也逐渐得到应用。
脉冲激光器能够产生高峰值功率和短脉冲宽度的激光，用于高速光纤通信系统中的光时钟信号生成和数据调制。
再者，半导体激光器在光纤通信中还广泛应用于放大器。
光纤放大器利用半导体激光器作为光源，将入射的光信号进行放大，提高光纤通信系统的传输距离和传输容量。
其中，掺铒光纤放大器和掺铒光纤激光器以及掺镱光纤激光器是典型的半导体激光器应用于光纤通信放大器的例子。
综上所述，半导体激光器在光纤通信领域中发挥着重要的作用。
随着其发展不断进步，半导体激光器在功率、波长范围、脉冲性能以及功率放大器等方面的性能都得到了极大的提升。
相信在未来的光纤通信中，半导体激光器将继续发挥着重要的作用，推动光纤通信技术的不断进步。
soa半导体光放大器基本概念
soa半导体光放大器基本概念SOA（Semiconductor Optical Amplifier）即半导体光放大器，是一种基于半导体材料的光放大器，用于增强光信号的强度和能量。
本文将介绍SOA的基本概念及其相关参考内容。
一、SOA的基本概念1. SOA的结构和工作原理：SOA由3个主要部分组成，即输入端、活性波导和输出端。
其工作原理基于半导体材料的光电效应，通过对光信号的激发和放大来增强光信号的强度。
2. SOA的特点和优势：SOA具有高增益、大带宽、低噪声和快速响应等特点。
相比其他光放大器，SOA具有更快的调制速度和更广泛的可调节范围。
3. SOA的应用领域：SOA广泛应用于光通信、光传感、光网络以及光存储等领域。
其主要应用包括信号放大、波长转换、光分配和光开关等。
二、SOA的基本原理和性能1. SOA的放大原理：SOA通过输入光信号的激发和电子的注入来实现光信号的放大。
当输入光信号进入SOA时，激发了活性波导中的电子，这些激发态的电子会与输入光子发生非弹性散射，从而将其能量传递给其他光子并增强光信号的强度。
2. SOA的增益和损耗：SOA的增益是指输入光信号在SOA中被放大的程度，一般用dB表示。
SOA的增益与波长、功率和工作温度等因素密切相关。
损耗指SOA在信号传输过程中损失的能量，主要来自光吸收和散射机制。
3. SOA的噪声性能：SOA的噪声包括增益噪声和自发噪声。
增益噪声是指信号放大过程中引入的噪声，主要与激发态电子引起的自发发射有关。
自发噪声是指由于SOA中非线性机制引起的噪声，一般与输入光功率和波长有关。
4. SOA的非线性特性：SOA具有非线性特性，包括自相位调制、横向模式混频和自频移等。
这些非线性效应能够实现光信号的调制和处理，但也可能引入额外的失真和噪声。
三、SOA的研究和进展1. SOA的发展历史：SOA自上世纪80年代开始研究，经过几十年的发展，已经成为光通信和光网络中不可或缺的器件之一。
SOA半导体光放大器
SOA半导体光放大器概述SOA（Semiconductor Optical Amplifier）是一种用于光信号放大的半导体器件。
它是一种基于半导体材料的光放大器，可将光信号转化为更强的光信号，以增强传输距离和信号质量。
SOA在光通信领域被广泛应用，可以用于光纤通信系统、光网络和光子集成电路等领域。
原理SOA的工作原理基于半导体材料中的光电效应。
当光信号经过SOA时，光信号与SOA中的激活载流子相互作用，使载流子增加或减少，进而改变SOA的折射率。
这样，当光信号通过SOA时，其能量会被放大。
SOA可以分为两种类型：吸收型SOA和增益型SOA。
吸收型SOA基于光电效应的吸收特性，能够对入射光信号产生吸收效果，使信号减弱。
而增益型SOA则能够在光信号经过时产生增益，使信号变强。
结构SOA通常由能够产生高电子激发态和束缚态的材料制成，如半导体材料。
SOA的结构包括以下几个关键组件：1.激光二极管：用于提供泵浦光源，激活SOA中的载流子。
2.光纤连接器：将光信号引入和输出SOA。
3.SOA芯片：具有高反射率的反射体，将光信号引导到SOA芯片的有源区域。
4.电极：用于控制载流子的注入和释放，以调节SOA的放大量。
应用SOA在光通信领域具有广泛的应用。
下面是一些常见的应用场景：1.光纤通信系统：SOA可以增强光信号的传输距离，减少信号衰减，提高系统的信号质量。
它通常被用作光放大器，放大发送端的光信号，提高信号的传输能力。
2.光网络：SOA可以用作光开关，在光网络中实现快速的光信号切换和调制，提高网络的传输速度和容量。
3.光子集成电路：SOA可以与其他光电器件集成在一起，用于实现复杂的光子集成电路，如光时钟、光探测器和光调制器等。
优点和挑战SOA具有以下优点：1.高增益：SOA能够实现很高的增益，使光信号的能量大幅度增加。
2.快速响应：由于SOA是利用激活载流子调节光信号的放大量，因此其响应速度非常快。
3.可调性：通过控制注入载流子的电流或施加偏置电压，可以调节SOA的增益和衰减量。
半导体光放大器SOA
等式两端移项，并沿有源区积分得：
PL1
P0
Psig z / Psig z
Psat
dPsig
L
0 g0dz
SOA的增益
ln
PL
ln
P0
PL P0
Psat
g0
L
P(0)即为输入光信号，P(L)即是输出光信号，它们的比值就是 所求的增益G。此外，exp(g0L)为 SOA最大增益值，并令其值 为G0，因此，可以求得G为：
光放大器概述
主要内容
半导体光放大器结构及其增益
掺铒光纤放大器结构及其增益
放大器噪声
光放大器的系统应用
11.2 半导体光放大器实现结区粒子数反转 外部光照导致受激辐射，信号光被放大 内部的自发辐射产生自发辐射噪声(ASE)，它也会被放大
没有谐振腔的选择，SOA将同时输出 放大的光信号和自发辐射噪声
G 1 Psat ln G0 Ps,in G
SOA增益曲线
注意：输入太小，输出信号信噪比不高
光放大器概述
主要内容
半导体光放大器结构及其增益
掺铒光纤放大器结构及其增益
放大器噪声
光放大器的系统应用
11.3 掺铒光纤放大器 (EDFA) 原理：把泵浦光能量转化为信号光能量 工作范围：1300 ~ 1560 nm 泵浦能带
影响：光放大器最重要的意义在于促使波分复用技术 (WDM) 走向实用化、促进了光接入网的实用化
11.1 光放大器的基本应用和类型
在线光放大：用于不需要光再生只需要简单放大的场合
前置光放大：用于提高接收机的灵敏度
功率放大：增加发送功率，从而增加光纤中继距离、补偿插入 损耗和功率分配损耗 (如PON中)
转化成机械能
soa半导体光放大器基本概念
soa半导体光放大器基本概念SOA半导体光放大器（Semiconductor Optical Amplifier）是一种利用半导体材料来放大光信号的器件。
光放大器广泛应用于光通信系统和光网络中，用于增强光信号的强度，延长信号传输距离以及改善信号质量。
SOA半导体光放大器的基本原理是利用半导体材料的增益特性来放大光信号。
半导体材料通常由多个高纯度的材料组成，其中一些掺杂有激活物质，例如镓、砷等。
当光信号通过掺有激活物质的半导体材料时，光子与激活物质之间发生相互作用，使得激活物质发生能级变化，从而引起光信号的放大。
SOA半导体光放大器的工作原理基于三个主要过程：吸收、激发和辐射。
当光信号通过SOA时，激活物质吸收光信号中的能量，电子从基态跃迁到激发态。
随后，激发态的电子通过自发辐射或受激辐射的过程返回基态，并放出能量。
这个过程引起了光信号的放大。
SOA半导体光放大器具有以下几个重要的特性：1. 增益特性：SOA能够提供高增益，可以放大光信号的强度。
增益是指输入光信号与输出光信号之间的功率增加量。
SOA的增益通常由材料的掺杂浓度、注入电流和光信号的波长等因素决定。
2. 带宽特性：SOA具有宽带宽特性，可以支持大范围的波长传输。
这是因为SOA的增益特性随着波长的变化而变化较小，几乎不受波长的限制。
3. 双向放大：SOA既可以放大光信号，也可以起到光源的作用。
这使得SOA 在光通信系统中具有双向传输功能，可以用于双向信号的放大和传输，提高系统的灵活性和可靠性。
4. 快速响应：SOA具有快速的响应时间，可以在纳秒级别内进行信号放大。
这使得SOA适用于高速光通信系统中的信号放大和处理。
SOA半导体光放大器在光通信系统和光网络中具有广泛的应用。
它可以用于光纤通信系统中的光信号放大，可以弥补信号在光纤中传输过程中的损耗。
此外，SOA还可以用于波分复用系统中的波长转换和重构，以及光分组交换网络中的信号增强和光电转换。
几种常见的光放大器的比较
对几类放大器的认识在DWDM系统中，特别是超远距离的传输中，由于不可避免的存在光纤信号功率的损失和衰减，所以补偿是必要的。
现在常用的放大器有掺铒光纤放大器（EDFA）,拉曼放大器（FRA），半导体激光放大器（SOA），光纤参量放大器（OPA）。
现就这几类放大器的工作原理和特殊情况做一下说明。
1）掺铒光纤放大器（EDFA）EDFA（Erbiur Doped Fiber Amplifer）是光纤放大器中具有代表性的一种。
由于EDFA 工作波长为1550nm，与光纤的低损耗波段一致且其技术已比较成熟，所以得到广泛应用。
掺铒光纤是EDFA的核心原件，它以石英光纤作基质材料，并在其纤芯中掺入一定比例的稀土原素铒离子（Er3+）。
当一定的泵浦光注入到掺铒光纤中时，Er3+从低能级被激发到高能级，由于Er3+在高能级上寿命很短，很快以非辐射跃迁形式到较高能级上，并在该能级和低能级间形成粒子数反转分布。
由于这两个能级之间的能量差正好等于1550nm光子的能量，所以只能发生1550nm光的受激辐射，也只能放大1550nm的光信号。
EDFA的组成：工作原理图：那么，EDFA的输出公路车是如何控制的呢？一般来说,EDFA的输出功率与输入信号光强度，铒纤的长度以及泵浦光的强度。
在EDFA使用的过程中，一般要控制好EDFA的平坦增益，那么不平坦的增益和平坦增益有什么区别呢？平坦的输出增益会使EDFA放大的输出功率得到一个稳定的信号增益。
如何控制增益？增益的控制室有2种选择的，一种是掺金属元素，另外一种是GFF定制，所谓的掺金属元素是值得是掺杂金属铝元素。
有上图可以知道，掺铝的金属元素的EDFA在增益的控制上明显要比不掺铝的EDFA平坦的多。
需要注意的是：EDFA在放大信号的同时也放大了噪声，而噪声主要来自EDFA的自身受激辐射，是主要的噪声源，也是系统OSNR劣化的主要原因。
放大器产生的自发辐射噪声功率为：PASE = -58 + NF + G （dBm）其中NF为光放大器噪声系数（dB）、G为光放大器的增益（dB）除了放大功率之外，还有几个量也是EDFA中比较重要的，了解他们，有助于在EDFA 故障中的维护定位：作电流：也称作偏置电流，其决定着放大板的输出光功率。
soa光放大器原理
soa光放大器原理SOA光放大器原理引言：随着通信技术的发展，光通信作为一种高速、大容量、低损耗的传输方式，被广泛应用于现代通信系统中。
光放大器作为光通信系统中不可或缺的重要组件之一，扮演着放大光信号的关键角色。
本文将介绍SOA光放大器的原理及其在光通信中的应用。
一、SOA光放大器的基本原理SOA（Semiconductor Optical Amplifier）光放大器是一种基于半导体材料的光放大器，其工作原理基于半导体材料的激光放大效应。
SOA光放大器主要由半导体材料构成，其中包含有源区和无源区。
有源区中的电流注入会引起电子与空穴的复合，产生光子，从而实现光信号的放大。
而无源区则起到引导和分布光信号的作用。
二、SOA光放大器的工作原理SOA光放大器的工作原理可分为两个阶段：注入阶段和放大阶段。
1. 注入阶段：在注入阶段，通过对SOA光放大器施加电流，激发半导体材料中的电子与空穴的复合，产生光子。
这些光子会被引导到无源区，形成初始的光信号注入。
在这个阶段，光信号的强度较弱，相当于一个控制信号。
2. 放大阶段：在放大阶段，初始光信号注入到SOA光放大器后，会经过光放大器的增益区，放大光信号的强度。
增益区的长度和掺杂浓度决定了光信号的放大程度。
此外，SOA光放大器通过调节注入电流的大小，也可以调节放大的增益。
放大后的光信号会被输出，传输到光通信系统中的其他部件。
三、SOA光放大器的特点及优势SOA光放大器相比于其他类型的光放大器具有以下特点和优势：1. 宽带放大能力：SOA光放大器能够在宽带范围内放大光信号，使得光通信系统具有更大的传输容量。
2. 快速响应速度：SOA光放大器的响应速度较快，能够适应高速光通信系统的需求。
3. 可调节增益：通过调节注入电流的大小，可以灵活地调节SOA 光放大器的增益，满足不同光信号放大需求。
4. 兼容性强：SOA光放大器具有较好的兼容性，可以与其他光器件结合使用，实现更高效的光信号传输。
半导体光放大器的应用
以便压缩放大器总 的增益 ， 进而降低 信道间 的交叉增 益调制
效应 。还有一种方法是采用钳制增益半导体 光放大器 ， 这将 有效地增强半导体光放大器 的饱和功率 ， 但增益调制 半导体
光放 大器饱和后发 生的弛豫振荡 将会使 该技术 的 比特 率限
制 在 １ ｂｔ 左 右 。 ０Ｇ ｉｓ ／ １ 非 线 性 应 用 ． ２
率高、 容量大 、 等优点从一 开始就 吸引着人们 的注意 ， 现在 光 纤 已经成为世 界信息 的主要 的承载体 。随着通信 业务 的发
展， 人们 已经共 同意识到未来光纤通信 网络应具有 的能力 应
该 包括 ： 传输业务 的带宽要越来 越宽 ， 应能够透 明的传输 数
据 以便 使通 信网络终端 能方便 的升级和 自由的选 择路 由， 而 光放大器 的出现使得上述 光纤通信 网络优势 的实现成为 可 能。总的来说 ， 常见 的光放大器 可分为两大类 ： 光纤放大器 ｆｐｉ ｌＦｂｒＡ ｐｉｅ Ｏ ｔ ａ ｉｃ ｍ ｌｉ ）和 半 导 体 光放 大 器 （ ｍｉ ｎ ｕｔｒ ｃ ｆｒ Ｓ ｃ ｄｃｏ ｅ ｏ
光 开关 受 到 了越 来 越 多 的重 视 。
１ 半导体 光放 大器 的应 用
１１ 线 性 放 大 ．
半导体光放大器最重要的功能是线性放大 ， 主要是实现 放 大作用 。 在通信 系统中可用作 功率放大器 ， 其 线路 放大器 和前置放大器。 １在 发射端 ， ） 把半导体 光放大器 用作功率放 大器 ， 以便 增 强系统发射端 的输 出功率 ， 这可以大幅度 的增大 系统 干线
信 系统 中的几种典型应 用， 对半导体光放大器的在其他 方面的应用有 实用的理论指导意义。
【 关键词 】 半导体光放 大器； 纤通信 ； 大 光 放
半导体光放大器特点
半导体光放大器特点
半导体光放大器也称为半导体光放大器件，是一种利用半导体材料的非线性光学效应
将输入光信号增强的器件。
半导体光放大器在光通信、光传感等工业领域有着广泛应用。
本文将介绍半导体光放大器的特点。
1. 高增益
半导体光放大器的增益高达数十分贝，可以将输入的微弱光信号放大到足够大的强度，保证信号的传输和检测。
与传统的光放大器相比，半导体光放大器的增益更高，更节能，
并且具有更好的响应时间和线性度。
2. 小体积
半导体光放大器的体积小，与其他类型的光放大器相比，半导体光放大器所占的空间
更小，更加适合集成化设计。
半导体光放大器可以直接集成到光学通信设备中，大大减小
了设备的体积和重量。
3. 微波调制响应速度快
半导体光放大器的微波调制响应速度非常快，响应时间通常在皮秒或飞秒级别。
因此，半导体光放大器可以用于高速光通信和光纤传感等领域。
4. 温度稳定性好
半导体光放大器的温度稳定性非常好，可以工作在较宽的温度范围内。
因此，半导体
光放大器比其他类型的光放大器更适合在恶劣的环境条件下工作，如极端高温或低温环
境。
6. 容易集成
半导体光放大器可以容易地集成到其他元器件中，如激光器、光路、功率分配器等。
这种集成方式可以提高整个光通信系统的效率和可靠性。
综上所述，半导体光放大器具有高增益、小体积、微波调制响应速度快、温度稳定性好、线性度好等特点，这些特点使半导体光放大器成为光通信、光传感等领域不可或缺的
器件。
半导体光放大器
–对光信号偏振态的敏感性；
–对光信号增益的饱和性。
2021/10/10
10
SOA的应用
2021/10/10
11
SOA的应用
2021/10/10
12
SOA的应用
• 其他应用： – 光波长转换（XGM, XPM, FWM） – 光开关：直接调制SOA的注入电流实现光的通断。 特点：高速、无损 – 光信号处理器件。
2021/10/10
6
SOA特点
• 尺寸小，易制作成集成电路与集成光电路结合使用。 • 结构较为简单、功耗低、寿命长、成本低。 • 增益响应相当快速，适用于交换及信号处理等光网
络应用中。 • 同时具有光放大及信号处理的能力，如开关功能等。
应用在全光波长变换、光交换中。
2021/10/10
7
SOA特点
半导体光放大器
2021/10/10
1
光放大器的重要性
动机：解决电中继器设备复杂、维护难、成本高的问题
光放大器出现之前，光纤通信的中继器采用 光－电－光(O-E-O)变换方式。 装置复杂、耗能多、不能同时放大多个波长 信道
历史：以1989年诞生的掺铒光纤放大器
(Erbium Doped Fiber
Amplifier, EDFA)
代表的全光放大技术是光纤通
信技
2影响：光放大器最重要的意义在于促使波分复用技
术 (WDM) 走向实用化、促进了光接入网的实用化
光放大器的出现，可视为光 纤通信发展史上的重要里程 碑。
2021/10/10
3
光放大器的原理
• 光放大器的功能：提供光信号增益，以补偿光 信号在通路中的传输衰减，增大系统的无中继 传输距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体光放大器的应用
【摘要】当前，半导体光放大器已经成为光纤通信系统中主要的放大器件。
文章主要介绍了半导体光放大器的在光纤通信系统中的几种典型应用，对半导体光放大器的在其他方面的应用有实用的理论指导意义。
【关键词】半导体光放大器；光纤通信；放大
0引言
随着通信各种新业务的出现和使用者的多，对人们对通信网通信容量提出了越来越大的需求，而光纤通信[1，2]以其速率高、容量大、等优点从一开始就吸引着人们的注意，现在光纤已经成为世界信息的主要的承载体。
随着通信业务的发展，人们已经共同意识到未来光纤通信网络应具有的能力应该包括：传输业务的带宽要越来越宽，应能够透明的传输数据以便使通信网络终端能方便的升级和自由的选择路由，而光放大器的出现使得上述光纤通信网络优势的实现成为可能。
总的来说，常见的光放大器[3，4]可分为两大类：光纤放大器(Optical Fibcr Amplifier)和半导体光放大器(Semiconductor Optical Amplifier)。
出现最早的光放大器是半导体光放大器，它的基本结构和无反馈或反馈量不足以引起振荡的半导体激光器很相似。
半导体光放大器在正偏压的条件下，在强注入电流的作用下，有源区半导体内的价带与导带间由于非平衡载流子的注入可以形成粒子数分布反转，在入射光的作用下通过受激跃迁产生光增益，从而可以使输入光信号得到放大。
文章主要介绍半导体光放大器的几个典型应用。
1半导体光放大器的应用
1.1线性放大
半导体光放大器最重要的功能是线性放大，主要是实现放大作用，其在通信系统中可用作功率放大器，线路放大器和前置放大器。
1）在发射端，把半导体光放大器用作功率放大器，以便增强系统发射端的输出功率，这可以大幅度的增大系统干线的中继距离。
2）在传输线路中，半导体光放大器可以作为线性中继放大器使用，使传输再生中继距离再次得到飞跃性的延长。
3）在接收端，半导体光放大器可以用作前置放大器，从而可以大幅度改善接收端接收机的灵敏度。
半导体光放大器的饱和增益特性将会导致其每比特的增益与之前的比特序列有关，形成一种效应-码型效应，小信道之间的码型效应又可以称为交叉增益调制效应，这种技术是利用多信道间的交叉增益调制效应的统计平均，并在其间引入一中等强度连续波以便保持光束，也称之为水库信道，以便压缩放大器总的增益，进而降低信道间的交叉增益调制效应。
还有一种方法是采用钳制增益半导体光放大器，这将有效地增强半导体光放大器的饱和功率，但增益调制半导体光放大器饱和后发生的弛豫振荡将会使该技术的比特率限制在10 Gbit/s 左右。
1.2非线性应用
半导体光放大器中的非线性效应包括交叉增益调制（XGM）效应、交叉相位调制（XPM）效应和四波混频（FWM）效应。
半导体光放大器中的非线性效应对于放大应用是没有用处的的，但利用非线性效应却可以研发出许多新的光通信器件。
随着光纤通信向城域网、接入网的方向的发展，光上下路复用（OADM）技术、光交叉连接（OXC）技术等系统的组建，基于半导体光放大器非线性效
应应用的光信号的处理，特别是光开关受到了越来越多的重视。
此外，利用半导体光放大器的非线性效应的应用还可以实现RZ和NRZ之间的相互转换，利用FWM、XPM可以实现了OTDM到WDM的转换，利用XGM 可以实现WDM到OTDM的转换，同时可以实现NRZ到RZ的转换。
因此半导体光放大器将成为光通信领域WDM，TDM，ADM，OXC和ATM等光信号传输、处理的核心部件。
1.3集成
半导体光放大器的另外一个最大的优点是它易于集成化且能够提供比较大的增益，其集成的应用主要包括以下两方面：
第一，其可以实现半导体光放大器功能的集成。
例如，由于半导体光放大器提供的消光比比较大，提供的开关时间比较快等特点，特别是其可以补偿光纤链路中的插入损耗，使得基于半导体光放大器的光开关阵列、半导体光放大器与光分支波导组合构成的矩阵光开关收到了人们的广泛关注，利用半导体光放大器与M-Z波导集成可以实现基于交叉相位调制效应的波长转换的功能。
第二，利用半导体光放大器的集成特性可以降低原有器件的增益损耗，改善系统器件的特性。
如取样光栅DBR激光器中集成了SOA以便使该光源的输出功率增加，从而使系统性能得到明显改善。
电吸收调制器中集成SOA则可以实现无损操作，并可以使带宽增至40GHz。
2结束语
半导体光放大器在光纤通信中具有非常广阔的应用前景，文章仅对半导体光放大器的一些常见的应用进行了简要说明，相信本文对半导体光放大器的其他应用应该有实用的理论指导意义。
【参考文献】
［1］刘增基，周洋溢，胡辽林，周绮丽．光纤通信[M]．西安：西安电子科技大学出版社，2001：50-56.
［2］李玉权，崔敏，蒲涛译.光纤通信[M].北京：电子工业出版社，2002：30-36.
［3］杨祥林．光放大器及其应用[M]．北京：电子工业出版社，2000：20-26.
［4］范品忠．半导体光放大器在光学网络中的作用[J]．激光与光电子学进展，2002，1（39）：10-14.。
