富康、爱丽舍车速传感器更换DIY。
雪铁龙爱丽舍电路图前氧传感器的详解
雪铁龙爱丽舍电路图前氧传感器的详解

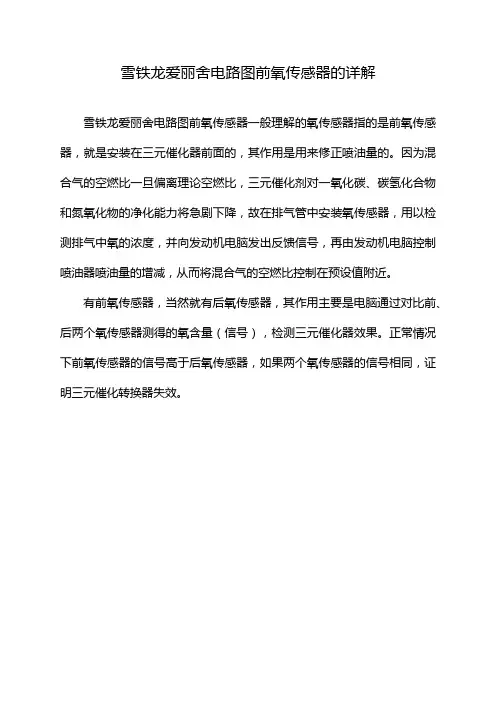

雪铁龙爱丽舍电路图前氧传感器一般理解的氧传感器指的是前氧传感器，就是安装在三元催化器前面的，其作用是用来修正喷油量的。
因为混合气的空燃比一旦偏离理论空燃比，三元催化剂对一氧化碳、碳氢化合物和氮氧化物的净化能力将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向发动机电脑发出反馈信号，再由发动机电脑控制喷油器喷油量的增减，从而将混合气的空燃比控制在预设值附近。
有前氧传感器，当然就有后氧传感器，其作用主要是电脑通过对比前、后两个氧传感器测得的氧含量（信号），检测三元催化器效果。
正常情况下前氧传感器的信号高于后氧传感器，如果两个氧传感器的信号相同，证明三元催化转换器失效。
爱丽舍电器电路图-0760C-2005-9
目录电路图零件清单 (1)51.1 点火-喷射：TU5JP BOSCH MP5.2 – LPG OMVL (2)51.2 点火-喷射：TU5JP BOSCH MP5.2 – CNG OMVL (4)- I -电器清单序号名称 章节35蓄电池TT 45点火线圈51 49燃气熔断器51 50电源盒TT 52座舱熔断器盒TT 59预热控制盒51 100火花塞51 101预热火花塞51 132燃气模拟控制盒51 133燃气电控单元51 142电喷电控单元51 144燃气点火提前角控制盒51 150爆震传感器51 152发动机转速传感器51 154电子车速传感器51 160发动机上止点传感器51 172燃气转换模块51 176防盗密码键盘51 178应答器模拟模块51 181油气转换开关51 184燃气强制起动开关51 219电动节气门51 255空调压缩机51 270点火线圈上的电容器51 300点火开关TT 366应答器控制盒51 430碳罐排放电磁阀51 431空调怠速电磁阀51 432怠速调节电磁阀51 433燃气过滤器电磁阀51 435燃气混合器电磁阀51 570喷油器51 5711缸喷油器51 5722缸喷油器51 5733缸喷油器51 5744缸喷油器51 620惯性开关51 672动力转向压力开关51 680点火模块51 712怠速步进电机51 713燃气步进电机51 755燃油泵51 770节气门位置传感器51 771油门踏板位置传感器51 773燃气压力传感器51 777燃气液面传感器51序号名称 章节782燃气诊断插头51 783电喷诊断插头51 78416通道诊断插头TT 799车速传感器断开继电器51 800油泵断开继电器51 807喷射双密封继电器51822空调压缩机切断继电器(电喷发动机用)51826预热继电器51 857化油器座预热电阻51 861进气预热器51 900氧传感器51 901上游氧传感器51 902下游氧传感器51 903进气压力传感器51 907进气温度传感器51 909水温传感器（计算机用）51 917水温传感器(计算机和水温表用)51。
各系车辆速度线(脉冲)信号线位置图[1]
![各系车辆速度线(脉冲)信号线位置图[1]](https://img.taocdn.com/s3/m/b306322252d380eb62946d99.png)
For personal use only in study and research; not for commercial use日系、德系、欧系等车的车速信号线位置马自达323现代伊兰特桑塔纳2000别克塞欧广州本田2.4丰田花冠风神蓝鸟东南菱帅别克凯越北京吉普爱丽舍帕萨特、宝来奇瑞别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色?? 棕色棕色的是地线,白色的是车速信号线97道奇大捷龙：右大灯后方有一块变速器控制电脑14＃（绿/白）为车速脉冲信号；华泰特拉卡：仪表右边插头，上排右数第3根（黄/红）；三凌帕杰罗V73：方向盘下，左脚门边大插头中（白/蓝）；本田CR-V:车内右边ECU处31P白色插头蓝/白本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.南韩现代七人车(新胜达)在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色另一个分别是:黑色;黄色;橙色;咖啡色就是车速信号线!新圣达菲在电脑检测口可以找到！也是咖啡色。
你可以用万能表查在发动怠速情况下0。
3-1。
0v以内的线,或用示波器来查：新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线需要注意的是后面有三根紫色线,最中间的这根就是了丰田锐志在仪表后而仪表插头的第五条线，淡蓝色；锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的宝马745接到ABS电脑的轮速线上就可以。
有4根奔驰S500也是接到轮速线上的佳美2.4在副驾驶杂务盒后面的ＥＣＵ盒上面的紫白色线帕萨领驭的车速线在左前雨刮器下方的电脑盒上的左边黑色插头上的棕红线就是车速线了奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的东风日产骐达在仪表盘后方为:绿色宝马Ｘ５仪表台后备干２６针综红色雷克萨斯仪表台后１６针插头下排右３浅绿陆地巡洋舰４７００副驾驶室电脑处２８针紫色奔驰Ｃ２００右前大灯后电脑４７针插头黑绿色宝马７系列Ｅ６５引擎盖下右侧４１针黄红色．．．．．宝马５系列同上棕红色本田飞度在前右ECU里蓝白色森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线! 起亚赛拉图车速线在车速传感器插头上绿色带橙色便是车型线色位置爱丽舍橘黄色仪表后蓝组插头北京吉普蓝/灰色仪表后插座外排左起第3口广州本田2.4 蓝/白色排挡旁电脑最右侧白色插头第3排左起第5个针别克凯越绿色机舱变速器上3芯插头中间一个丰田花冠紫/白色仪表底下电脑第2个插头左起第3根风神蓝鸟蓝/黑色仪表后白色插头左起第5根东南菱帅黄色仪表后兰色插座第2口马自达323 灰/黑色右边22针插头上排左边第4根帕萨特、宝来白/蓝色 CD电源插头第1根奇瑞棕色变速箱插头中间一个赛欧蓝/红色仪表后插头右边第一根桑塔纳2000 黑/黄色变速箱插头中间一个现代伊兰特灰/橙色仪表下电脑线束华泰特拉卡黄/红仪表右边插头，上排右数第3根本田CR-V 蓝/白车内右边ECU处31P白色插头丰田锐志淡蓝色在仪表后而仪表插头的第五条线皇冠2.5或3.0 紫色线在驾驶室的右下装饰板里，白色18P下段右侧第2个佳美2.4 紫白色线在副驾驶杂务盒后面的ＥＣＵ盒上面的A4 白/蓝色在仪表台左侧C茶色插头中第17根GL8 深绿色空气滤清器中60针插头上排右边第6针丰田霸道粉红/蓝色右侧电脑C插18P第5根丰田陆地巡洋舰紫色` 副驾驶28针中排左起第5口福美来紫红色右侧地板上方电脑中B白色插头24P第19帕萨特领驭棕红线在左前雨刮器下方的电脑盒上的左边黑色插头上。
富康、爱丽舍车速传感器更换diy。

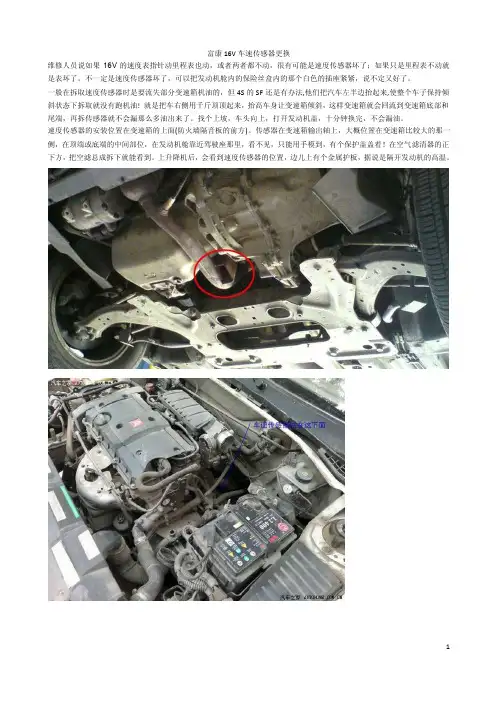

富康16V车速传感器更换维修人员说如果16V的速度表指针动里程表也动，或者两者都不动，很有可能是速度传感器坏了；如果只是里程表不动就是表坏了。
不一定是速度传感器坏了，可以把发动机舱内的保险丝盒内的那个白色的插座紧紧，说不定又好了。
一般在拆取速度传感器时是要流失部分变速箱机油的，但4S的SF还是有办法,他们把汽车左半边抬起来,使整个车子保持倾斜状态下拆取就没有跑机油! 就是把车右侧用千斤顶顶起来，抬高车身让变速箱倾斜，这样变速箱就会回流到变速箱底部和尾端，再拆传感器就不会漏那么多油出来了。
找个上坡，车头向上，打开发动机盖，十分钟换完，不会漏油。
速度传感器的安装位置在变速箱的上面(防火墙隔音板的前方)。
传感器在变速箱输出轴上，大概位置在变速箱比较大的那一侧，在顶端或底端的中间部位，在发动机舱靠近驾驶座那里，看不见，只能用手模到，有个保护盖盖着！在空气滤清器的正下方，把空滤总成拆下就能看到。
上升降机后，会看到速度传感器的位置，边儿上有个金属护板，据说是隔开发动机的高温。
把空气滤清壳取下，找到变速箱装传感器的位置，卸下固定螺丝，向上拔出旧的，装上新的就OK。
工具材料：1、6mm内六方扳手，拆传感器的固定螺丝；2、密封胶，我用的是１２１３硅胶，车速传感和发动机本体的接合面处密封用，防止渗油。
3、破布（用于擦漏出来的油），拆下转速传感器后会从此处漏油，可以用棉布暂时堵处。
步骤：1、用千斤顶顶高右边。
避免变速箱油外流。
2、先把空滤拆了。
这一步很简单，把空滤的进管和出管的管箍松开，然后分开接头处，把空滤整个往上提就拿下来了。
3、用内六方扳手拧下护板的螺丝，露出来的就是车速传感器，拔下传感器的插头。
4、这是拆下来的护板和车速传器。
5、把新传感器的胶圈附近抹上薄薄的一层密封胶，然后回装即可。
伸手，把接头上的铁丝捏下去，轻轻把插头拔下来，速度传感器就暴露了，这个时候出现新问题，如何把这个东西拆下来呢，摸了半天也摸不到螺丝，继续上论坛看，看到了一个带图片的贴子，就是那个10+45修好速度的帖子，仔细看了总成的样子以及螺丝的位置，同时，也看了吃软饭的说明，说需要一个内6工具，于是手摸到了这个螺丝，用工具轻松拆下来了。
