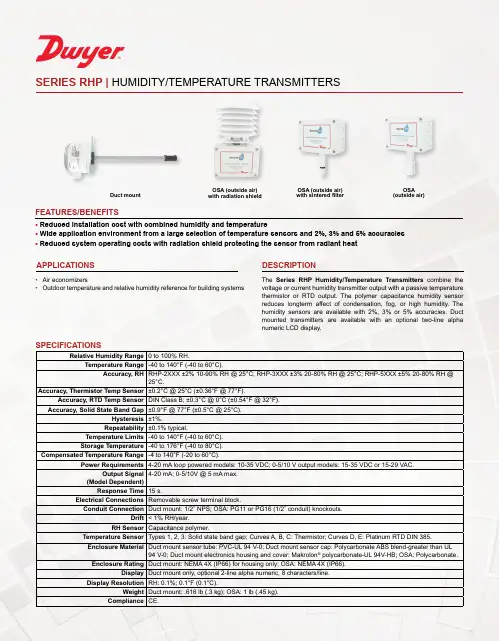

RHP系列湿度温度传感器参数表说明书
®The Series RHP Humidity/Temperature Transmitters combine the voltage or current humidity transmitter output with a passive temperature thermistor or RTD output. The polymer capacitance humidity sensor reduces longterm affect of condensation, fog, or high humidity. The humidity sensors are available with 2%, 3% or 5% accuracies. Duct mounted transmitters are available with an optional two-line alpha numeric LCD display.• Reduced installation cost with combined humidity and temperature• Wide application environment from a large selection of temperature sensors and 2%, 3% and 5% accuracies • Reduced system operating costs with radiation shield protecting the sensor from radiant heat• Air economizers• Outdoor temperature and relative humidity reference for building systemsFEATURES/BENEFITSDESCRIPTIONAPPLICATIONSSERIES RHP | HUMIDITY/TEMPERATURE TRANSMITTERSOSA (outside air)OSA (outside air)with sintered filter OSA (outside air)with radiation shield Duct mountSPECIFICATIONSRelative Humidity Range 0 to 100% RH.Temperature Range -40 to 140°F (-40 to 60°C).Accuracy, RH RHP-2XXX ±2% 10-90% RH @ 25°C; RHP-3XXX ±3% 20-80% RH @ 25°C; RHP-5XXX ±5% 20-80% RH @25°C.Accuracy, Thermistor Temp Sensor ±0.2°C @ 25°C (±0.36°F @ 77°F).Accuracy, RTD Temp Sensor DIN Class B; ±0.3°C @ 0°C (±0.54°F @ 32°F).Accuracy, Solid State Band Gap ±0.9°F @ 77°F (±0.5°C @ 25°C).Hysteresis ±1%.Repeatability ±0.1% typical.Temperature Limits -40 to 140°F (-40 to 60°C).Storage Temperature -40 to 176°F (-40 to 80°C).Compensated Temperature Range -4 to 140°F (-20 to 60°C).Power Requirements 4-20 mA loop powered models: 10-35 VDC; 0-5/10 V output models: 15-35 VDC or 15-29 VAC.Output Signal (Model Dependent)4-20 mA; 0-5/10V @ 5 mA max.Response Time 15 s.Electrical Connections Removable screw terminal block.Conduit Connection Duct mount: 1/2˝ NPS; OSA: PG11 or PG16 (1/2˝ conduit) knockouts.Drift < 1% RH/year.RH Sensor Capacitance polymer.Temperature Sensor Types 1, 2, 3: Solid state band gap; Curves A, B, C: Thermistor; Curves D, E: Platinum RTD DIN 385.Enclosure Material Duct mount sensor tube: PVC-UL 94 V-0; Duct mount sensor cap: Polycarbonate ABS blend-greater than UL94 V-0; Duct mount electronics housing and cover: Makrolon ® polycarbonate-UL 94V-HB; OSA: Polycarbonate.Enclosure Rating Duct mount: NEMA 4X (IP66) for housing only; OSA: NEMA 4X (IP66).Display Duct mount only, optional 2-line alpha numeric, 8 characters/line.Display Resolution RH: 0.1%; 0.1°F (0.1°C).Weight Duct mount: .616 lb (.3 kg); OSA: 1 lb (.45 kg).Compliance CE.©Copyright 2022 Dwyer Instruments, LLC Printed in U.S.A. 3/22DS-RHP Rev. 7ORDER ONLINE TOD DWYER INSTRUMENTS, LLCImportant Notice: Dwyer Instruments, Inc. reserves the right to make changes to or discontinue any product or service identified in this publication without notice. Dwyer advises its customers to obtain the latest version of the relevant information to verify, before placing any orders, that the information being relied upon is current.ACCESSORIESModel DescriptionA-RHP-FC A-RHP-RTReplacement plastic hydrophobic filterRetrofit tool for fitting O-ring on RHP-D/M models for new filter A-RHP-FCHOW TO ORDERSERIESRHP: RH/passive temperature sensor transmitter ACCURACY -2: 2% accuracy -3: 3% accuracy -5: 5% accuracyHOUSING TYPED: Duct mount with plastic hydrophobic filter O: OSA (outside air)S: OSA with sintered filter*R: Radiation shield*Use OSA with sintered filter models when purchasing Series RHRS separately.OPTIONS-LCD: LCD display-NIST: NIST traceable calibration certificate TEMPERATURE SENSOR 0: None 1: 4-20 mA 2: 0-10 VDC 3: 0-5 VDCA: 10K @ 25°C thermistor type III B: 10K @ 25°C thermistor type II C: 3K @ 25°C thermistor D: 100 Ω RTD DIN 385E: 1K Ω RTD DIN 385F: 20K Ω @ 25°C thermistor RH OUTPUT 1: 4-20 mA 2: 0-10 V 3: 0-5 VDCRHP-2D1Use the bold characters from the chart below to construct a product code.-LCDADIMENSIONS6-25/32[172.09]5-1/8[130.18]4-17/32[115.09]2-15/64[56.75]3-1/8[79.38]4-17/32[115.09]Ø3/16[4.76]MOUNTING HOLES TYP 4 PLCS3-1/8[79.38]1-13/64[30.56][21.83]Duct mountOSA (outside air)OSA (outside air) with sintered filter2-1/4[57.15][21.83]6-25/32[172.16]3-45/64[94.06]2-41/645-1/8[130.18]1/2 NPT2-11/64[55.17]8-61/64[227.30]2-41/64 [67.03]2-9/64[54.37]3-11/64[80.57]35/64[13.89]2-9/16[64.96]2-11/64 [55.12][3] 3/16 [4.76] HOLES EQUALLY SPACED ON A 4.115 [104.52] BCA-RHP-FCMakrolon ® is a registered trademark of Covestro AG.。

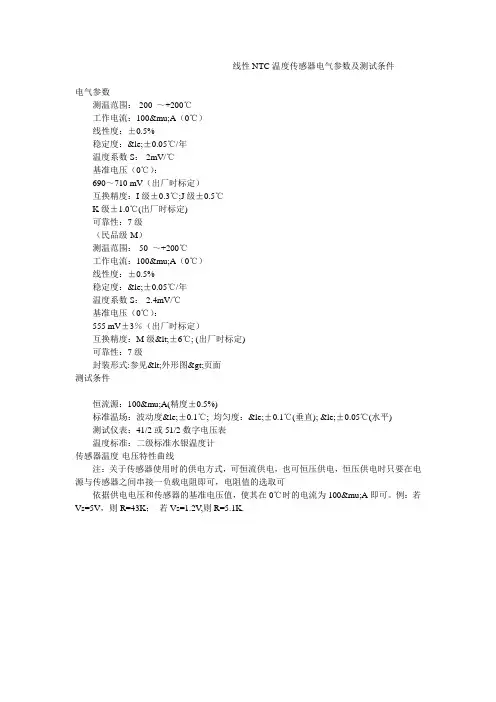

线性NTC温度传感器电气参数及测试条件
线性NTC温度传感器电气参数及测试条件电气参数测温范围：-200 ～+200℃工作电流：100μA（0℃）线性度：±0.5%稳定度：≤±0.05℃/年温度系数S：-2mV/℃基准电压（0℃）：690～710 mV（出厂时标定）互换精度：I级±0.3℃;J级±0.5℃K级±1.0℃(出厂时标定)可靠性：7级（民品级-M）测温范围：-50 ～+200℃工作电流：100μA（0℃）线性度：±0.5%稳定度：≤±0.05℃/年温度系数S：-2.4mV/℃基准电压（0℃）：555 mV±3％（出厂时标定）互换精度：M级<±6℃; (出厂时标定)可靠性：7级封装形式:参见<外形图>页面测试条件恒流源：100μA(精度±0.5%)标准温场：波动度≤±0.1℃; 均匀度：≤±0.1℃(垂直); ≤±0.05℃(水平)测试仪表：41/2或51/2数字电压表温度标准：二级标准水银温度计传感器温度-电压特性曲线注：关于传感器使用时的供电方式，可恒流供电，也可恒压供电，恒压供电时只要在电源与传感器之间串接一负载电阻即可，电阻值的选取可依据供电电压和传感器的基准电压值，使其在0℃时的电流为100μA即可。
例：若Vs=5V，则R=43K；若Vs=1.2V,则R=5.1K.。
GW100(A)型温度传感器(使用说明书)
GW100（A）型温度传感器使用说明书淮南万泰电子股份有限公司GW100（A）型温度传感器使用说明书1用途及适用范围GW100（A）型温度传感器（以下简称传感器）适用于煤矿井下含有爆炸性气体（CH4）的环境中以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机保护装置的温度保护信号检测之用。
2主要技术特征2.1 防爆型式：矿用本质安全型，防爆标志：ExibI；2.2 型号含义G W 100 (A)设计序号主参数，测量范围（℃）温度传感器2.3 额定工作电压：DC12V；2.4 额定工作电流：150mA；2.5 测量范围：设定42℃；动作值误差：±2℃；2.6 动作性能：被测点温度超过设定值时，继电器动作。
被测点温度低于设定值时，继电器复位。
2.7 输出信号：开关量信号2.8 关联设备：ZJZ-SI矿用带式输送机综合保护装置2.9 传输电缆长度最大长度100m，分布电容＜0.1μf/Km，分布电感＜1mH/Km；2.10 外形尺寸：167mm×66mm×41mm；2.11 质量：350g。
3 环境条件3.1 正常工作条件3.1.1 周围环境温度为-5℃～40℃；3.1.2 海拔高度不超过2000m（气压80KPa～110KPa）；3.1.3 周围空气相对湿度≤98%(25℃)；3.1.4 含有甲烷等爆炸性气体的矿井中；3.1.5 无显著摇动和冲击振动的地方；3.1.6 无破坏绝缘的气体或蒸气的环境中；3.1.7 能防滴水的地方。
3.2 最恶劣贮运条件高温:60℃；低温:-40℃；平均相对湿度:95%(25℃)。
4 结构概述传感器由温度检测探头、主体、安装支架等部分组成。
主体内有电路板和接线端子。
传感器电路板上还设有自故障显示发光二极管。
5 工作原理传感器的检测探头贴紧或靠近被测部位，当环境温度和被测点温度低于设定的温度值时，传感器不动作，当环境温度或被测点温度超过设定的温度值时，传感器内的比较器电路翻转，传感器将输出接点有断开变为导通。

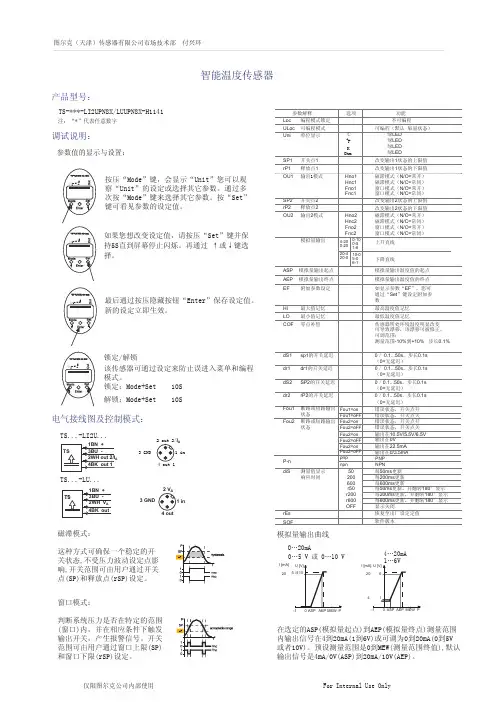

TURCK智能温度传感器操作说明
改变输出1状态的下限值 磁滞模式（N/O=常开） 磁滞模式（N/C=常闭） 窗口模式（N/O=常开） 窗口模式（N/C=常闭） 改变输出2状态的上限值 改变输出2状态的下限值 磁滞模式（N/O=常开） 磁滞模式（N/C=常闭） 窗口模式（N/O=常开） 窗口模式（N/C=常闭）
仅限图尔克公司内部使用
For Internal Use Only
rP
关状态,不受压力波动设定点影 响,开关范围可由用户通过开关 点(SP)和释放点(rSP)设定。
参数解释 Loc 编程模式锁定 ULoc 可编程模式 Uni 单位显示
SP1 开关点1
选项
℃ F K Ohm
rP1 OU1
SP2 rP2 OU2
ASP
释放点1 输出1模式
开关点2 释放点2 输出2模式
模拟量输出
如果您想改变设定值，请按压“Set”键并保 持5S直到屏幕停止闪烁。再通过 ↑或↓键选 择。
最后通过按压隐藏按钮“Enter”保存设定值。 新的设定立即生效。
Ohm
K
F
℃
F K Ohm
℃
℃ F K Ohm
锁定/解锁 该传感器可通过设定来防止误进入菜单和编程 模式。 锁定：Mode+Set 10S
解锁：Mode+Set 10S
dS2 SP2的开关延迟
dr2 rP2的开关延迟
Fou1 Fou2
P-n diS
rEs SOF
断路或短路输出 状态 断路或短路输出 状态
测量值显示 响应时间
Fou1=on Fou1=oFF Fou2=on Fou2=oFF
Fou2=on Fou2=oFF
Fou2=on Fou2=oFF pnp npn

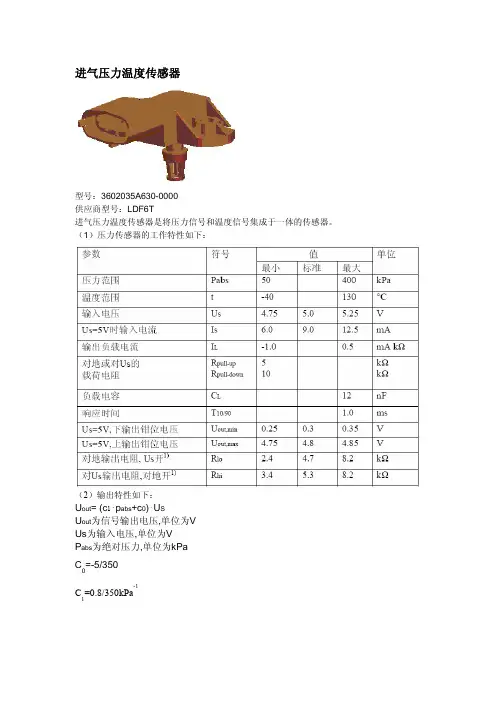

进气压力温度传感器参数
进气压力温度传感器
型号：3602035A630-0000
供应商型号：LDF6T
进气压力温度传感器是将压力信号和温度信号集成于一体的传感器。
（1）压力传感器的工作特性如下：
（2）输出特性如下：
U out= (c1⋅p abs+c0)⋅U S
U out为信号输出电压,单位为V
Us为输入电压,单位为V
P abs为绝对压力,单位为kPa
C
=-5/350
C 1=0.8/350kPa
-1
（3）压力测试精度：
（4）温度传感器参数
保存温度:-40/130°C
25°C时传感器的额定功率为:100mW
测量范围:-40/130°C
额定电压:当传感器用于测量时,应在控制单元串联1 kΩ电阻接入5V电压,或者通入 小于1mA的稳定电流。
20°C时的额定电阻:2.5 kΩ±5% 在气流中温度响应时间τ63,气流速度V=6m/s: ≤10s （5）温度传感器曲线。

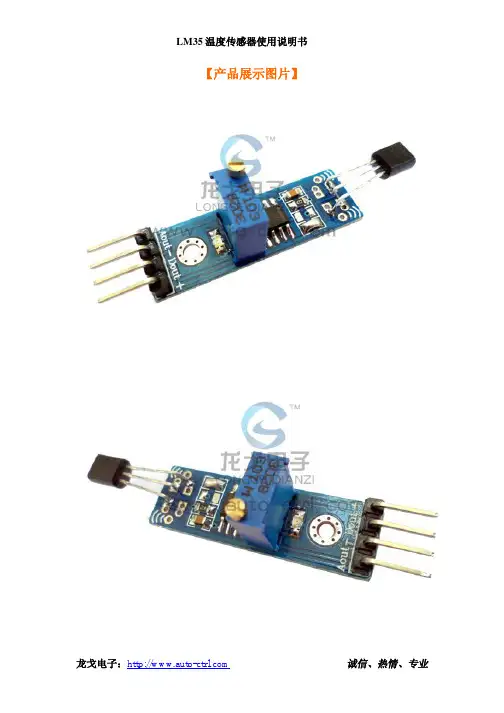

LM35温度传感器说明书
