简易对讲机电路图及原理

可视对讲门禁系统接线图及原理详解

可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。

可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。

2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。

3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。

4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。

5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。

6. 故障自检，方便安装调试、检修和维护。

可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。

a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。

随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。

可视对讲分机有彩色液晶及黑白CRT显示器两大类。

截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。

无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。

但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。

视频字符叠加技术用于接收管理中心发布的短消息。

室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

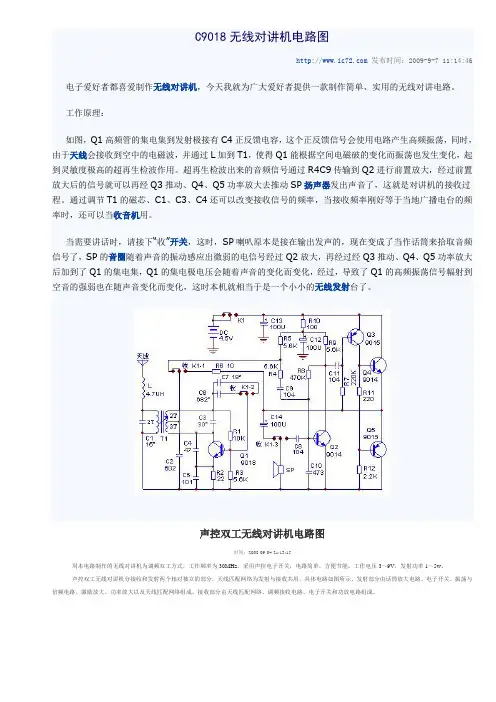

C9018无线对讲机电路图

C9018无线对讲机电路图发布时间：2009-9-7 11:14:46电子爱好者都喜爱制作无线对讲机，今天我就为广大爱好者提供一款制作简单、实用的无线对讲电路。

工作原理：如图，Q1高频管的集电集到发射极接有C4正反馈电容，这个正反馈信号会使用电路产生高频振荡，同时，由于天线会接收到空中的电磁波，并通过L加到T1，使得Q1能根据空间电磁破的变化而振荡也发生变化，起到灵敏度极高的超再生检波作用。

超再生检波出来的音频信号通过R4C9传输到Q2进行前置放大，经过前置放大后的信号就可以再经Q3推动、Q4、Q5功率放大去推动SP扬声器发出声音了，这就是对讲机的接收过程。

通过调节T1的磁芯、C1、C3、C4还可以改变接收信号的频率，当接收频率刚好等于当地广播电台的频率时，还可以当收音机用。

当需要讲话时，请接下“收”开关，这时，SP喇叭原本是接在输出发声的，现在变成了当作话筒来拾取音频信号了，SP的音圈随着声音的振动感应出微弱的电信号经过Q2放大，再经过经Q3推动、Q4、Q5功率放大后加到了Q1的集电集，Q1的集电极电压会随着声音的变化而变化，经过，导致了Q1的高频振荡信号幅射到空音的强弱也在随声音变化而变化，这时本机就相当于是一个小小的无线发射台了。

声控双工无线对讲机电路图时间：2008-09-04 21:13:15用本电路制作的无线对讲机为调频双工方式，工作频率为30MHz，采用声控电子开关，电路简单，方便节能。

工作电压3～9V，发射功率1～5w。

声控双工无线对讲机分接收和发射两个相对独立的部分，天线匹配网络为发射与接收共用，具体电路如图所示。

发射部分由话筒放大电路、电子开关、振荡与倍频电路、激励放大、功率放大以及天线匹配网络组成。

接收部分由天线匹配网络、调频接收电路、电子开关和功放电路组成。

微型无线对讲机电路图时间:2010-11-17 07:17来源:未知作者:原理图点击:30次本机由3块低压集成电路构成。

对讲机原理图

对讲机原理图
对讲机是一种便携式通信设备，它利用无线电波进行通信。

对讲机的原理图包
括了发射机、接收机和天线等部件。

通过这些部件的协同工作，对讲机可以实现双向通信，使得用户可以在不同地点进行语音通信。

发射机是对讲机的核心部件之一，它负责将用户的语音信号转换成无线电波，
并通过天线发送出去。

发射机内部包含了话筒、音频放大器、调频调制器等部件，它们共同工作，将用户的语音信号转换成适合无线传输的信号，并通过天线发射出去。

接收机则是对讲机的另一个核心部件，它负责接收其他对讲机发送过来的无线
电波，并将其转换成可听的语音信号。

接收机内部包括了天线、射频放大器、解调器等部件，它们共同工作，将接收到的无线电波转换成可听的语音信号，并通过耳机或扬声器输出给用户。

除了发射机和接收机，对讲机的原理图还包括了天线等部件。

天线是对讲机的
信号收发器，它负责接收其他对讲机发送过来的无线电波，并发送自己的无线电波。

天线的设计和位置对对讲机的通信质量有着重要的影响，合理的天线设计可以提高对讲机的通信距离和质量。

总的来说，对讲机的原理图是一个复杂的系统，它包括了发射机、接收机、天
线等部件，它们共同工作，实现了对讲机的双向通信功能。

对讲机的原理图不仅是对讲机工作原理的具体体现，也是无线通信技术的一个重要应用。

对讲机功能及工作原理PPT幻灯片课件

第四章对讲机的电池及充电器
1
第一章对讲机的工作原理和功能介绍
射频电路的简单介绍
一、射频电路：射频电路区别于其他电路的主要原因在于：
工作在较高的频率使得电路的工作有些难于理解，在射频电路的引线之间、引线和元件之间、元件之间、元件和地之间都存在着分布电容和分布电感，在不同的频率下，分布电容和分布电感的参数值也不相同，随着频率的升高，这些分布参数在电路中占有更大的比例，这也是射频电路比电源电路和低频电路的设计更难的原因。
目录
第一章对讲机的工作原理和功能介绍
第一节射频电路的简单介绍第二节对讲机的工作原理第三节对讲机的主要性能指标及其含义第四节对讲机的功能介绍第五节信令
第二章对讲机的使用
第一节影响通话距离和通话效果的因素第二节中转台的工作原理
第三章对讲机的结构组成
第一节整机结构第二节附件
10
第四节对讲机的功能介绍（1）
一、对讲机基本功能解释： 1、监听（MONITOR）：
为听到弱小信号而采用的一种收听方式。通过按专用键强制接通接收信号通道，操作者用耳朵辨别SPK中的微弱声音，达到收听的目的。
2、扫描（ S C A N）：为了听到所有信道的通话，而采用的一种收听方式。通过按专用键，使接收电路按一定顺序逐个信道接收一段时间，以收听
参数的不同，调制又可分为调幅、调频和调相。
4
第二节对讲机的工作原理
一、原理框图（简图）：
ANT
MIX
LPF
ANTSW RF AMP
RX
POWER AMP
DRIVE
TX
BPF
IF SYSTEM
AUDIO BPF
AF AMP

对讲电话电路图

对讲电话电路图对讲电话电路图,Interphone 关键字：NE555,对讲机电路图简易二线对讲电路图1中MIC为驻极活筒，SP为120Ω耳机．二者即为普通电话手柄。

普通驻极电容话筒的静态电流一般在0.15mA~0.35mA之间．在10kΩ电阻上产生的压降为1.5v～3.5V．所以9015发射极静态电流为1.1mA～3.4mA，满足三极管9015放大工作的需要。

由与MIC相连的10kΩ电阻两端的压降做为偏压，省掉了常规接法中的耦合电容及三极管偏压电阻，电路得到了简化。

话筒MIC的语音信号引起本端9015三极管的电流变化，在Ro(300Ω)电阻上产生电压变化信号．一部分电压变化信号进入另一端的三极管发射结进行放大，在耳机上产生声音输出。

由于输出功率不大，耳机与话筒之间有一定距离(对于一般的电话手柄，此距离大于12cm)，传向话筒的回馈很小，不会引起啸叫，实际使用也无任何不适，所以不用消侧音电路。

本电路无振铃，开关K闭合即可进行双方通话，语音清晰，噪音非常小。

电源电流为2.2mA~7mA．平均电流只有4.5mA，极为省电。

电源电压在4V～10V范围内均可正常工作(电压过高可能会烧掉MIC)。

经实测，两对讲分机间的距离长达300m时仍可正常通话。

如果再并联一组分机电路．可实现三方通话。

作者：陈敬利三线带振铃的对讲电路电路工作原理如下：1．两分机都挂机时．电源VCC处于断开状态，整个装置不耗电。

2．若左侧分机摘机，插簧抬起．左侧的电源通过导线向右侧供电，右侧的555振荡电路工作，SPK2发出振铃音，其频率为1／(1.4×R24×C23)=1／(1.4×10kΩ×0.1u)=714Hz。

同时，左侧也能听到较小的振铃音。

3．若右侧也摘机．插簧抬起．两侧的555都断开电源，两侧电源并联向通话电路供电，形成与图1相似的对讲电路，可进行双方通话。

4若一侧挂机，本侧插簧压下．本侧555电路工作．耳机发出振铃音。

对讲机原理

图2-1 驻极体话筒由于输入和输出阻抗很高，所以要在驻极体话筒外壳内设置一个场效应管作为阻抗转换器，因此在工作时需要直流工作电压。

通常驻极体话筒的工作电压典型值为1.5V、3V、4.5V。

本次设计采用的工作电压为4.5V。

（1）设计原理：图2-2 驻极体话筒输入电路驻极体话筒输入电路的设计原理如图2-2所示，其作用是提供整个系统的音频输入。

●外加9V直流电压，为了使驻极体话筒工作电压为4.5V，选取两个5.1K电阻进行分压。

●1K电阻为限流电阻，其作用是使驻极体话筒工作电流满足要求，以免造成由于电流过大而损坏的情况。

●0.01uF电容为耦合电容，一端与驻极体话筒相连，而另一端主电路部分相接。

3. 前置放大电路（1）核心器件：LF353。

LF353是高速JFET输入的双通道，结合良好匹配的运算放大器。

它具有转换率高、功耗低、输入偏置和失调电流小等优点。

其引脚排列如图3-1：图3-1 LF353芯片引脚（2）设计原理：图3-2 前置放大电路前置放大电路的设计原理如图3-2所示。

由于音频功放电路的电压放大倍数有限，对于较小的信号不能产生足够的音量输出，所以采用前置放大电路以提高整个主电路部分的总电压放大倍数。

●LF353由双电源±9V提供工作电压，与电阻R1、R2构成一个同向比例放大电路。

●R1与R2选取的阻值分别为2K、10K，这样前置放大电路的放大倍数A1 =（1+R2/R1）= 6。

4. 音频功放电路（1）核心器件：LM386。

LM386是一种音频集成功率放大器，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，被广泛应用于录音机和收音机之中。

其引脚排列如图4-1：图4-1 LM386芯片引脚（2）设计原理：图4-2 音频功放电路音频功放电路的设计原理如图4-2所示，是整个电路的核心部分。

为了尽可能的减少噪声，设计过程中使外围元件最少，采用电压增益为20的典型电路，即A2 = 20。

有线双工对讲机电路

有线双工对讲机电路图1是一款适合电子爱好者自制的有线双工对讲机(又可称有线对讲电话机)电路图。

该机有呼叫、双向对讲、微功耗待机等功能，适于在公众通讯网络覆盖的盲区及有特殊要求的场所做专用通话工具。

电路包含：话筒电路、话筒放大电路、消侧音电路、功率放大电路、振铃电路等单元电路。

按图1电路制作两部对讲机，用两根导线，按正确的极性连接起来，就构成一对一有线通话系工作原理将两部对讲机挂机(开关s1置2处“挂机”状态)，合上电源开关S2，系统处于待机状态。

系统中两部对讲机，无主机、分机的区别。

在系统处于待机时，先摘机的一方为主叫方，另一方为被叫方。

现约定：元件代号加“'”者为被叫方元件，无“'”为主叫方元件。

特机工作时，电池组GB、GB'给振铃电路供电；扬声器BL、BL'接在VT4、VT4'的发射极回路中，因电阻R9、R9'将铃声集成电路的控制端TG、TG'置低电位，故IC2、IC2'无铃声信号输出，BL、BL'均不发音。

C13、C13'可防止突发干扰脉冲误触发振铃电路。

一方要与对方通话时，应先摘机(将Sl置1处“通话”)，此时，主叫方振铃电路失去工作电压；而通话电路(图1中话筒电路、话筒放大电路、消侧音电路、功率放大电路、通话指示灯电路、呼叫键)均得电工作，通话指示灯VD2发光；扬声器BL转接到IC1的输出回路中；按下呼叫键SB主叫方的正电压，通过联接线L1、R8'给被叫方的振铃电路TG'提供触发信号，当C13'上的电位达到触发门限电平时，IC2'被触发，OUT'端输出铃声信号，经VT4'放大，推动扬声器BL'发出呼叫提示音。

被叫方听到呼叫后摘机(将s1'拨至“通话”)，被叫方振铃电路失去工作电压；扬声器BL'被转接到IC1'的输出回路中，呼叫提示音停止。

对讲机原理图

11、如客户负责的布线部分需委托卖方完成，具体方案及价格需按客户实际要求，另行协商确定。

1.林黛玉：三生石畔，灵河岸边，甘露延未绝，得汝日日倾泽。

离恨天外，芙蓉潇湘，稿焚情不断，报汝夜夜苦泪。

注：1、图中机房对讲主机及监控中心对讲主机由卖方提供；2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。

3、敷线线缆为：PVC 护套屏蔽软电缆0.75mm 2的2芯电缆，型号为RVVP2×0.75。

4、此图适用于整个项目仅有6台或6台以下电梯的情况。

5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

6、电梯机房到监控中心的最远布线距离不能超过2km 。

7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

9、布线必需达到以下检测要求绝缘表500V 档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02M Ω以上。

万用表交流电压档测量黑、白线与接地线间的感应电压在48V 以内（电梯系统带电时测量）直流电压档测量黑、白线与接地线间及黑白两线间电压应为零短接各机房对讲主机通讯总线，在监控中心测量黑线、白线间阻值，应在120Ω之内10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。

注4注4注4注4注4注4小区监控中心监控中心对讲主机机房1控制柜1 机房对讲主机机房对讲主机控制柜y 通讯线弱电井1机房n弱电井n控制柜1 机房对讲主机控制柜y 机房对讲主机注4注4模拟对讲系统布线示意图2.3. 4. 5. 6. 7. 8. 9.10.11.12.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24. 我知道你心里在想什么，师姐，你多半是骂我不知人事，不知这世道艰险，我心中所想所求，泰半都难有结果。

对讲机

2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。VT1、VT2用9018超高频三极管作为振荡和发射专用管。
5、测试与调整元器件以及连接导线全部焊接完后，经过认真仔细检查后即可通电调试（注意最好不要用充电电池，因为电压太低使发射距离缩短）：⑴收音（或接收）部分的调整：首先用万用表100mA电流档（其它档也行，只要≥50mA档即可）的正负表笔分别跨接在地和K的 GB-之间，这时的读数应在10~15mA左右，这时打开电源开关K，并将音量开至最大，再细调双联，这时应收得到广播电台，若还收不到应检查有没有元件装错，印刷电路板有没有短路或开路，有没有焊接质量不高，而导致短路或开路等，还可以试换一下IC1，本机只要装配无误可实现一装响。排除故障后找一台标准的调频收音机，分别在低端和高端收一个电台，并调整被调收音机L4的松紧度，使被调收音机也能收到这两个电台，那么这台被调收音机的频率覆盖就调好了。如果在低端收不到这个电台，说明应增加L4的匝数，在高端收不到这个电台，说明应减少L4的匝数，直至这两个电台都能收到为止。调整时注意请用无感起子或牙签、牙刷柄（处理后）拔动L4的松紧度。当L4拔松时，这时的频率就增高，反之则降低，注意调整前请将频率指示标牌贴好，使整个圆弧数值都能在前盖的小孔内看得见（旋转调台拔盘）。
民用对讲机民用对讲机是指发射功率为 0.5W不大于1W，频率范围在 409MHz之间的对讲机，民用对讲机一般的通话距离较短，（空旷地3公里）是国家批准无须执照就可以使用的无线通讯设备。民用对讲机体积小巧、色彩多样，价格较低一般只要300--600元即可，比较适合个人出差、旅游，酒楼使用。

简单的双向对讲机电路原理图讲解

简单的双向对讲机电路原理图讲解如果您需要定期起床与办公室里的某人通话，那么这款双向对讲机可能会节省您的时间。

要进行（通信），只需从两侧打开它即可。

如果您家里有人患有新冠病毒，它也会很有用。

图 1 显示了对讲机的框图。

对讲机的电路图如图2所示。

两个（电容）式麦克风（M（IC）1和MIC2）、四个2N2222（晶体管）（T1至T4）和两个LM380N（音频）（放大器）组成了简单、低成本的对讲机（IC1和IC2）。

电容式麦克风类似于（电容器）（也称为冷凝器），具有两个彼此靠近的平行板。

其中一块板起到隔膜的作用，由极轻且薄的材料制成。

当声波撞击隔膜时，隔膜会振动，改变两块板之间的距离，从而调节电容。

随后的电容变化会产生电（信号），然后该信号被放大。

由于大多数对讲机没有前置放大电路，因此声音输出会失真。

该电路中使用前置放大器来增强输入，使扬声器发出响亮而清晰的声音。

类似的电路有两个，如图2所示。

下电路中R1作为MIC1的限流（电阻）。

声音的电信号通过（耦合）电容C1，耦合电容C1阻挡所有直流信号，只允许交流信号通过。

由晶体管T1 和T2 以及IC LM380N 产生的放大器部分增强了该信号。

该信号首先由基于晶体管T1 的放大器放大，然后由基于晶体管T2 的第二放大器再次放大。

T2 集电极的输出通过引脚2、电容器C5 和（电位器）（VR）1 路由到LM380N (IC1)。

使用通过电容器C7 和（电阻器）R12 连接到LM380N 输出的8 欧姆扬声器(LS2) 来再现声音。

电路的上部和下部各需要一个9V（稳压电源）或一个9V电池。

电路的上部是相同的并且以相同的方式工作。

当您在麦克风MIC1 前讲话时，可以通过扬声器LS2 听到您的声音。

当您在麦克风MIC2 前讲话时，扬声器LS1 也可以听到您的声音。

因此，双向通信是可行的。

施工与测试使用（PCB）或通用板组装电路。

沿着PCB上的虚线，将其切成两部分（SET1和SET2）。

项目三-任务一-识读对讲机电路原理图

三、安装注意事项 3.套件中6条导线，分别是按如下连接方式接入电路中： 120mm 长的白导线：电池负极到电路板（GND—）处； 100mm 长的红导线：电池正极到电路板（VDD+）处； 2根80mm 长的黄导线：扬声器的两端到电路板处； 2根50mm 长的导线：一根是天线接线耳到L1的一端；一根蓝色是拨动开关中间端到电路板（SW2）处。 4.把天线黑色套管旋转装到弹簧天线上，用螺丝将接线耳与弹簧天线固定在塑料前壳中，并焊接白色导线与电路板上L1处。
二、电路原理
3.重要元件三极管Q1和耦合可调电感线圈T1、电容器C4、C2等组成振荡电路，产生频率约为 49.8MHz 的载频信号。 Q2 Q3 Q4 Q5和相关电阻电容等组成低频放大电路。
三、安装注意事项
三、安装注意事项
1.该电路中使用的元气件较小，制作时把所有的元气件放到一个容器中，防止丢失。要认真识别参数，保证正确插装。图2是印刷电路图。用手拿电路板时请拿边，不要拿面，防止因手的油污影响电路板焊接性能。 2.所有的器件应立式插装，紧贴电路板，不要留脚过长。电解电容器、三极管插装时注意极性。焊接好的器件不要弯倒，立式安置。电路板上跳线J1用焊接电阻后剪下电阻腿代替，还需一金属线把拨动开关的上端（外壳）与电路板上（SW1）处连接起来。
项目三制作对讲机
任务一识读对讲机电路原理图
任务一识读对讲机电路原理图任务描述：识读对讲机原理图，了解对讲机工作原理和安装注意事项，掌握本款对讲机重要参数。任务目标： 1.了解各元器件的位置和作用。 2.掌握对讲机工作原理。 3.学会识读复杂电路图。
一、电路原理图
ቤተ መጻሕፍቲ ባይዱ
图1 电路原理图
二、电路原理 1.接收状态电路工作在接收状态时，将收／发转换开关置于 “接收”位置(默认状态为接收)，从天线ANT1 接收到的信号经天线匹配电感L1、再经可调耦合电感线圈T1、电容器 C4、C2及T1次级线圈等组成的检波电路进行检波。检波后的音频信号，经T1次级线圈中心抽头耦合到低频放大器的输入端，经放大后由电容器C17耦合推动扬声器SPK1发声。

对讲机电路原理分析--贴

电路简单图解1.当天线接收到信号后，由于信号非常微弱，需要将信号放大，这就需要LNA（低噪声放大器）。

然后通过一个射频段的带通滤波器，这里标注为Image Filter（镜像频率抑制滤波器），镜像频率指以载频为中心，与有用信号对称的频率，该频率上的噪声通过混频后会进到中频频率中。

2.通过Image Filter后，信号进入MIXER(混频器)中与LO(本地振荡器)进行混频，并通过一个SAW（表面声波滤波器），只保留中频点的信号，其他频率点的进行衰减。

IFAMP(中频放大器)将中频信号恢复并放大后，再次通过第二个混频器将频率降至450K低频，这时信号就容易被基带部分处理。

3.基带部分:FMDET,鉴频器，将调制信号恢复出音频信号，但这时的信号效果很差，需要送到音频处理部分处理一下才能得到较好的音效。

这部分包括De-emphasis(去加重)，Audio Filter(音频滤波器)，Adder(暂时没搞清楚),Volume(调节音量),SP AMP(扬声器放大器，提供大功率，推动大负载)，SPEAKER（扬声器）。

4.发送部分，人的话音被MIC(麦克风)转成电信号，通过Pre-emphasis(预加重)和MIC AMP后送到Audio Filter中滤波，在通过Limiter(限幅器)整形,之后通过Splatter Filter(泼溅滤波器)滤掉Limiter产生的谐波。

注意，这时是低频信号，信号通过VCO（压控振荡器）后将信号调制到高频，再经过TX Amp(发射机放大器)和PA(功率放大器)后就有足够的能量被发射出去了。

这个结构是传统的超外差（Superheterodyne）结构,该结构特点是有两个中间频率，抑制干扰能力较强，不足之处是由于需要两组中频器件，使得成本较高。

5.MCU(微控制器)控制部分：主要有三个部分，CTCSS信令处理，Call Tone信号（呼叫对方），Key Touch Tone信号（按键）。

简易对讲机电路设计

简易对讲机电路设计
电路原理见图1。

该电路只能进行“半双工”对讲，即主机和分机之间只能一方说、另一方听，而不能双方同时听说。

听、说由开关S1转换，S1设在主机处。

图中所示S1位置可分机说、主机听；若S1拨向下方，就变为主机说、分机听。

分机方只设一只扬声器BL2，既当话筒又当听筒。

主机扬声器BL1也是如此。

LM386用作功放，由第③脚输入信号，第⑤脚输出信号，第①、⑧脚所接电容可调整电路增益，可不用。

电源电压从4.5－9V均可。

元器件选择与制作
元器件清单见下表。

BL2引出线最好采用双绞线，以减少干扰。

必要时可增加一只电源开关，以免不用时空耗电能，本电路的缺点是分机无法主呼主机。
