硅钢片铁芯、坡莫合金、非晶及纳米晶软磁合金

钢片铁芯、坡莫合金、非晶及纳米晶软磁合金一.磁性材料的基本特性. 磁性材料的磁化曲线性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H 曲线）。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

. 软磁材料的常用磁性能参数和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。

余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。

形比：Br∕Bs顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。

导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。

始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。

里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。

它确定了磁性器件工作的上限温度。

耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝f2 t2 / ，ρ 降低，滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。

在自由静止空气中磁芯的损耗与磁芯的温升关系为：功率耗散（mW）/表面积（cm2）. 软磁材料的磁性参数与器件的电气参数之间的转换设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。

器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。

设计者必须熟悉材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系。

软磁性材料有哪些

软磁性材料有哪些首先，软磁性材料主要包括铁素体材料、非晶态材料和软磁性合金材料。

铁素体材料是指以铁为主要成分的合金材料，如Fe-Si合金、Fe-Ni合金等。

这类材料具有良好的导磁性能和低磁滞特性，广泛应用于变压器、电感器等领域。

非晶态材料是一种非晶态结构的金属合金材料，具有高导磁率和低磁滞特性，如Fe-Co-Si-B 合金、Fe-Ni-B合金等。

软磁性合金材料是指由铁、镍、钴等元素组成的合金材料，具有优异的软磁性能，如Fe-Ni合金、Fe-Co合金等。

这些材料在电力、电子等领域有着重要的应用价值。

其次，软磁性材料具有许多优良的特性。

首先，它们具有高导磁率，能够有效地传导磁场，提高电磁设备的效率。

其次，软磁性材料具有低矫顽力，能够在较小的磁场下实现磁化和去磁化，有利于节能减排。

此外，软磁性材料还具有低磁滞特性，能够在磁场变化时减小能量损耗，提高设备的稳定性和可靠性。

因此，软磁性材料在电力变压器、电子变压器、磁存储器件等领域有着广泛的应用。

最后，软磁性材料的研究和应用仍面临着一些挑战和机遇。

随着电子信息技术的不断发展，对软磁性材料的要求也越来越高，需要不断提高其导磁率、降低矫顽力、优化磁滞特性等。

同时，软磁性材料在新能源、节能环保等领域的应用也将会有更广阔的发展空间。

因此，研究人员需要不断深入探索软磁性材料的物理特性和工艺制备技术，推动软磁性材料的创新与应用。

综上所述，软磁性材料是一类具有重要应用价值的材料，其种类丰富，特性优良。

随着科技的不断进步，软磁性材料的研究和应用将会迎来更加广阔的发展前景，为电子、通讯、医疗等领域的发展提供更多可能性。

希望本文的介绍能够为相关领域的研究和应用提供一定的参考和帮助。

软磁材料分类

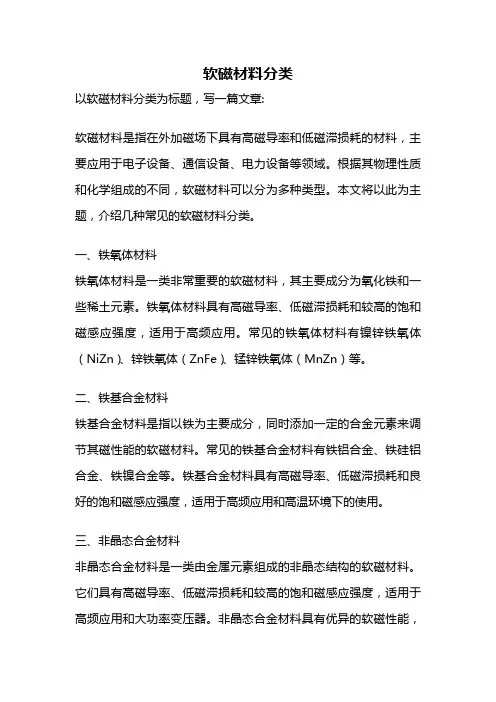

软磁材料分类以软磁材料分类为标题，写一篇文章:软磁材料是指在外加磁场下具有高磁导率和低磁滞损耗的材料，主要应用于电子设备、通信设备、电力设备等领域。

根据其物理性质和化学组成的不同，软磁材料可以分为多种类型。

本文将以此为主题，介绍几种常见的软磁材料分类。

一、铁氧体材料铁氧体材料是一类非常重要的软磁材料，其主要成分为氧化铁和一些稀土元素。

铁氧体材料具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用。

常见的铁氧体材料有镍锌铁氧体（NiZn）、锌铁氧体（ZnFe）、锰锌铁氧体（MnZn）等。

二、铁基合金材料铁基合金材料是指以铁为主要成分，同时添加一定的合金元素来调节其磁性能的软磁材料。

常见的铁基合金材料有铁铝合金、铁硅铝合金、铁镍合金等。

铁基合金材料具有高磁导率、低磁滞损耗和良好的饱和磁感应强度，适用于高频应用和高温环境下的使用。

三、非晶态合金材料非晶态合金材料是一类由金属元素组成的非晶态结构的软磁材料。

它们具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用和大功率变压器。

非晶态合金材料具有优异的软磁性能，是目前软磁材料研究的热点之一。

四、纳米晶材料纳米晶材料是指在纳米尺度下制备的具有高磁导率和低磁滞损耗的软磁材料。

纳米晶材料具有优异的磁性能和高温稳定性，适用于高频应用和大功率电子设备。

纳米晶材料的制备技术和表征方法是当前研究的热点之一。

五、复合材料复合材料是指由两种或两种以上的材料组成的软磁材料。

常见的复合材料包括软磁粉末和有机粘结剂的复合材料、软磁粉末和金属基底的复合材料等。

复合材料具有高磁导率、低磁滞损耗和较高的饱和磁感应强度，适用于高频应用和大功率电子设备。

总结一下，软磁材料根据其物理性质和化学组成的不同可以分为多种类型，包括铁氧体材料、铁基合金材料、非晶态合金材料、纳米晶材料和复合材料等。

这些材料都具有高磁导率、低磁滞损耗和良好的饱和磁感应强度，适用于不同领域的应用。

随着科技的不断发展，软磁材料的分类和应用也将不断拓展，为电子设备和通信设备等领域的发展提供更多的选择和可能性。

非晶、纳米晶软磁合金磁芯介绍汇总

性能特点应用范围各种滤波器
所用非晶材料性能特点

具有极高的初始导磁率，在地磁场下具有大的阻抗和插入损耗，对若干扰具有极好的抑制作用，在较宽的频率范围内呈现出无共振插入损耗特性。高初始导磁率：是铁氧体的5-20倍，因而具有更大的插入损耗，对传导干扰的抑制作用远大于铁氧体。高饱和磁感应强度：比铁氧体高2-3倍。在电流强干扰的场合不易磁化到饱和。卓越的温度稳定性：较高的居里温度，在有较大温度波动的情况下，合金的性能变化率明显低于铁氧体，具有优良的稳定性，而且性能的变化接近于线性。灵活的频率特性：而且更加灵活地通过调整工艺来得到所需要的频率特性。通过不同的制造工艺，配合适当的线圈匝数可以得到不同的阻抗特性，满足不同波段的滤波要求，使其阻抗值大大高于铁氧体。
非晶及纳米晶软磁合金磁芯

磁放大器磁芯滤波电感磁芯高频大功率磁芯恒电感磁芯电流互感器磁芯实例1：磁芯在开关电源中使用实例2：非晶磁芯在LED灯具上应用
磁放大器磁芯

什么是磁放大器性能特点

应用范围计算机ATX电源和通讯开关电源
性能特点
应用范围
磁放大器能使开关电源得到精确的控制，从而提高了其稳定性。
AC/DC电源
电池充电器
电流互感器磁芯
将大电流变成小电流的互感器。作用是把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。电力互感器磁芯精密电流互感器保护用电流互感器

电力互感器磁芯
应用范围
各种型号滤波电感

软磁材料性能

损耗角正切意义：
表示在交变磁化过程中能量的损耗与储存之比
损耗角正切与使用的关系：损耗角正切越大、损耗越大，器件的品质越差
影响损耗角正切的因素：材料的生产工艺产品开气隙后tanδ 会变小，但 tan/i 不变
E、THD（Total Harmonic Distortion)总谐波失真
意义：
磁性器件中输入正弦波、输出波形发生了畸变失真，描述失真程序的参数
影响起始磁导率、电感系数的因素：
起始磁导率与材料的配方和工艺有关电感系数受影响的因素为：起始磁导率越高电感系数就越高磁心Ae/Le越大，即磁心形状粗短、电感系数越高开气隙越深、电感系数越小
B、μ i –T特性
意义：
材料的磁导率随温度的变化特性为μ i –T特性， μ i 在很宽的温度范围内变化小即为宽温材料 μ i –T特性与使用关系：
B ：饱和磁通密度（Bs）
意义：磁通密度达到的最高值。饱和磁通密度与使用的关系：
磁心饱和磁通密度越高、变压器可传输功率越大
影响饱和磁通密度的因素：
磁心密度：密度越大、饱和磁通密度越大温度：温度越高、饱和磁通密度越低配方
C ：居里温度
意义：磁心从铁磁状态转变为顺磁状态温度，即从磁性材料转变为
⑤、我公司功率铁氧体材料命名方法 DMR 40
东磁
＜100KHZ
软磁号码
普通高Bs
东磁材料
DMR30 DMR30D DMR22 DMR40 工作点100℃ DMR44
TDK材料
Pc30 Hv22 Pc40 Pc44 Pc46 Pc95 Pc90
普通频率工作频率 100K~250KHZ
D：直流叠加特性
意义：不作为材料特性介绍，本指标是磁心的特性。

软磁材料有哪些

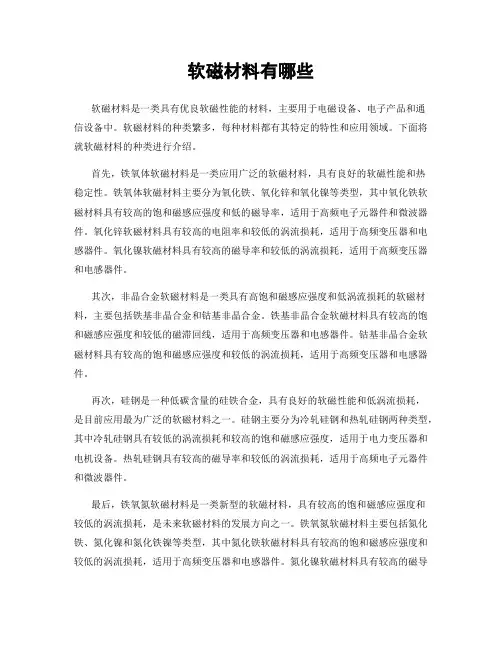

软磁材料有哪些软磁材料是一类具有优良软磁性能的材料，主要用于电磁设备、电子产品和通信设备中。
