变压器说明书
许继变压器说明书

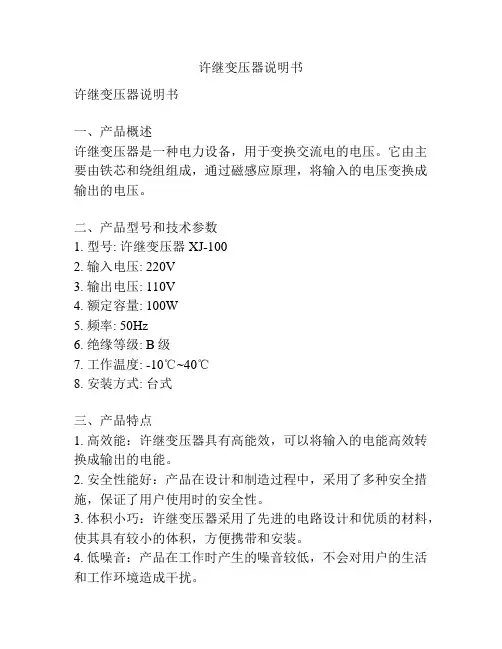

许继变压器说明书许继变压器说明书一、产品概述许继变压器是一种电力设备，用于变换交流电的电压。
它由主要由铁芯和绕组组成，通过磁感应原理，将输入的电压变换成输出的电压。
二、产品型号和技术参数1. 型号: 许继变压器XJ-1002. 输入电压: 220V3. 输出电压: 110V4. 额定容量: 100W5. 频率: 50Hz6. 绝缘等级: B级7. 工作温度: -10℃~40℃8. 安装方式: 台式三、产品特点1. 高效能：许继变压器具有高能效，可以将输入的电能高效转换成输出的电能。
2. 安全性能好：产品在设计和制造过程中，采用了多种安全措施，保证了用户使用时的安全性。
3. 体积小巧：许继变压器采用了先进的电路设计和优质的材料，使其具有较小的体积，方便携带和安装。
4. 低噪音：产品在工作时产生的噪音较低，不会对用户的生活和工作环境造成干扰。
5. 节能环保：许继变压器采用了节能技术，能够有效减少能源消耗，符合环保要求。
6. 耐用性好：产品使用寿命长，耐用性好，可以稳定、持久地运行。
四、使用方法1. 将许继变压器的输入端与交流电源的输出端相连接，保证电压和频率的匹配。
2. 将许继变压器的输出端与电器设备的输入端相连接，保证电压和频率的匹配。
3. 开启交流电源，打开电器设备的开关，即可使用。
五、注意事项1. 使用时请确保输入电压与产品标定电压一致，以避免因过高或过低的电压对产品造成损坏。
2. 长时间使用时，请确保许继变压器通风良好，以避免过热。
3. 在清洁产品时，请先断开电源，使用干净、柔软的布进行擦拭，不要使用水或化学溶剂。
4. 请勿将产品暴露在高温、潮湿或者有腐蚀性气体的环境中。
5. 请勿对产品进行任何未经授权的维修或改装。
六、常见问题解答1. 为什么我使用变压器后电器设备仍无法正常工作？答：请确保输入电压和输出电压的匹配，以及设备的额定功率不超过变压器的额定容量。
2. 用于许继变压器适用于哪些电器设备？答：许继变压器适用于一些需要将220V电压变换成110V电压的设备，如电风扇、电视机等。
特变电工 35kV 级电力变压器 说明书
35kV级电力变压器安装使用说明书通过ISO9001质量体系认证企业通过ISO14001环境体系认证企业中华人民共和国特变电工衡阳变压器有限公司35kV级变压器安装使用说明书1. 适用范围1.1 本说明书适用于容量为6300kVA及以下，电压为35kV及以下的油浸式电力变压器。
凡本系列变压器经正常运输后，不需作吊芯检查，即可装配有关拆卸的零部件，做验收实验项目合格后，便可投入运行。
2. 运输2.1 变压器至安装地点的运输方法，主要为公路或铁路运输，此类变压器一律装满油运输，应附带的零件、配套件、出厂技术资料等，另装成箱与变压器一起发运。
2.2 起吊变压器时，应同时使用箱壁上的四个吊拌，这四个吊拌可以承受变压器总重量.箱盖上的吊板仅供起吊器身之用. 起吊时绳与垂直线之夹角不得大于30度。
2.3 运输过程中，变压器的倾斜度不得大于15度。
3. 验收3.1 用货单位收到变压器以后，应立即按铭牌查对所收到的产品之型号、规格是否与订货合同相符，随之按出厂文件一览表查对技术资料及产品与附件是否齐全，并检查：3.1.1 变压器有无漏油、渗油现象。
3.1.2 产品与零件有无损坏。
3.1.3 易损部件, 如信号温度计、套管、气体继电器等有无损坏（容量为630kVA及以下变压器无气体继电器及信号温度计）。
4. 贮存4.1 变压器贮存时，其面应保持在箱盖以上。
定期检查其储存情况，对于拆卸储油柜运输的变压器，必须装上储油柜以保证有一定的油压与油量，以适应其温度变化的需要。
5. 总装配5.1 不拆卸运输的变压器，即可做投入运行前的实验项目。
拆卸运输的变压器，必须先装好储油柜。
5.2 装水银温度计、信号温度计的同时要将温度计座内注满变压器油。
5.3 装吸湿器的同时要将吸湿器的下部加注变压器油（吊式吸湿器），详见吸湿器使用说明书。
5.4 装配好其他零部件。
5.5 散热器及储油柜的蝶阀板们打开，注入合格的变压器油至储油柜正常油面高度（视其环境温度定其油面高度）。
10kv有载调压变压器说明书
10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。
它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。
二、使用条件1.电源电压：10kv。
2.环境温度：-20℃至+40℃。
3.相对湿度：≤90%。
4.无腐蚀性气体、无导电尘埃、无剧烈震动。
三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。
有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。
四、主要技术参数1.额定容量：根据实际需求选择。
2.额定电压：10kv。
3.额定电流：根据实际需求选择。
4.阻抗电压：≤6%。
5.调压范围：根据实际需求选择。
五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。
2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。
3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。
4.产品外观采用防腐处理，适应各种恶劣环境。
六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。
2.操作时应先断开电源，然后进行电压调节。
调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。
3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。
七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。
2.定期清理变压器周围的灰尘和杂物，保持清洁。
3.定期检查变压器油位是否正常，如油位过低应及时补充。
4.定期进行变压器的预防性试验，确保其性能正常。
5.保持设备良好的通风和散热环境，避免过热。
八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。
解决方案是调整负载、清理通风口或检查并修复线圈。
2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。
德力西电气 SBK系列三相干式变压器 中文使用说明书
SBK系列三相干式变压器使用说明书□符合标准：Q/DLX361-2019□安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。
一.使用范围SBK系列三相干式变压器（以下简称变压器），适用于频率为50Hz或60Hz的电路中，作为低压成套开关设备及电气传动控制设备用三相电源，也可作为小型动力、整流设备、充电和电镀等三相电源变压器用。
二.型号及其含义三.正常工作条件3.1安装地点的海拔不超过2000米。
3.2周围空气温度不高于40℃，不低于-5℃。
3.3最湿月平均最大空气相对湿度不超过90%。
3.4大气中无严重影响变压器绝缘的污秽及易蚀易爆介质。
3.5安装场所无严重震动和颠簸。
3.6电源电压波形为实际正弦波，三相电源近似对称。
3.7电源电压偏差不大于±5%。
四．结构及性能SBK系列三相干式变压器按结构分为开启式和防护式两种。
开启式变压器无防护箱壳；防护式变压器是采用钢板加工成箱壳，变压器在箱壳内部。
防护式变压器可按用户要求增加电压表、电流表、转向轮等，以便移动。
SBK系列三相干式变压器具有损耗低、噪声小、防火性能好和不污染环境等优点。
五.产品外形尺寸及安装尺寸型号规格开启式防护式外形尺寸安装尺寸安装孔尺寸外形尺寸L W H a1b1a2b2c d L W HSBK-3001801301701107813078 6.510SBK-5001801301701107813078 6.510SBK-75022813019313088190958.516270320220 SBK-100022813019313088190958.516270320220 SBK-15002281541931301121901208.516270320220 SBK-20002281541931301121901208.516270320220 SBK-25003001502741701122101128.516360360280 SBK-30003001502741701122101128.516360360280 SBK-40003001702741701302101308.516360360280 SBK-50003001702741701302101308.516360360280 SBK-60003602053322001342701348.516485400330 SBK-70003602053322001342701348.516485400330 SBK-80003602253322001342701548.516485400330 SBK-10k3602253322001342701548.516485400330 SBK-15k42031036027017410.525535425565 SBK-20k48033041532017012.540595475620 SBK-25k54036046040017012.540655525665 SBK-30k54036046040018012.540655525665 SBK-40k650300510480180Φ12.5795495785 SBK-50k660270540400230Φ12.5795495785 SBK-60k660270540400230Φ12.5795495785 SBK-80k755320650490280Φ12.5910585905 SBK-100k852400690540350Φ141010565945注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考:输出电流大于300A的产品为特殊定做品，产品尺寸会相应改变。
电力变压器操作手册说明书
电力变压器操作手册说明书操作手册说明书1. 引言电力变压器是一种将电能从一个电路向另一个电路传递的设备。
本手册旨在提供对电力变压器的全面理解，包括操作和维护指南，以确保安全和正常运行。
在使用本手册之前，请确保已经熟悉基本电气知识和安全操作规程。
2. 设备描述电力变压器是由铁心、绕组、冷却装置和辅助设备组成的。
我们的电力变压器设计紧凑，具有高效率和可靠性。
在使用之前，请确保对设备的各个部分有清晰的认识。
3. 操作指南3.1 准备工作在操作电力变压器之前，确保所有的电源都已关闭，并进行以下准备工作：- 检查设备外部是否有明显的损坏或松动。
- 检查所有连接是否牢固，无松动或腐蚀。
- 检查冷却装置是否工作正常。
- 检查绝缘性能，确保无漏电现象发生。
3.2 开机操作在执行开机操作之前，请按照以下步骤进行：- 打开主电源，确保供电稳定。
- 检查变压器的外部温度是否正常。
- 检查报警装置是否工作正常。
- 检查显示屏，确保数据准确可读。
3.3 关机操作在执行关机操作之前，请按照以下步骤进行：- 关闭主电源，切断供电。
- 检查变压器是否正常停止运行。
- 检查变压器的外部温度是否正常下降。
- 检查报警装置是否停止报警。
4. 维护指南4.1 日常维护- 定期检查变压器的冷却装置，确保冷却效果良好。
- 定期检查绝缘状态，及时更换老化或损坏的绝缘件。
- 定期清洁变压器的表面，防止积尘影响运行效果。
4.2 异常处理当发生变压器异常时，请按照以下步骤进行处理：- 关闭主电源，切断供电。
- 检查报警装置，记录报警信息。
- 联系专业技术人员进行维修或更换故障部件。
5. 安全注意事项- 在操作电力变压器时，必须穿戴绝缘手套和防护眼镜。
- 切勿随意尝试拆卸变压器内部部件，以免引发危险。
- 禁止在变压器周围堆放易燃、易爆物品。
- 在操作和维护变压器时，必须严格按照相关安全规程执行。
6. 故障排除当遇到电力变压器故障时，请从以下几个方面进行排除：- 确认是否为电源问题，检查供电是否正常。
电力行业变压器使用说明书

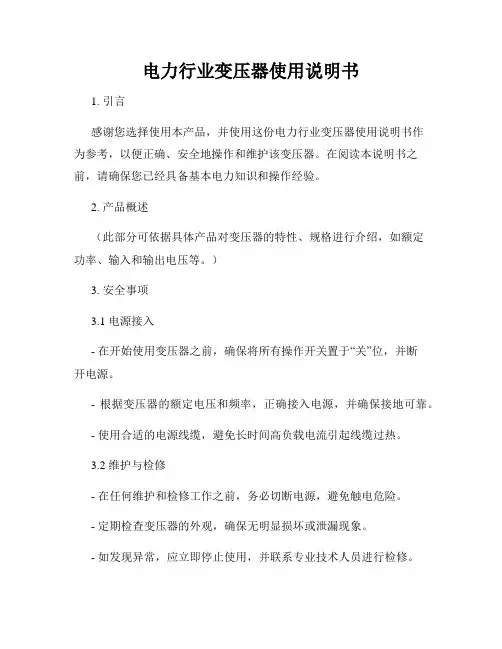

电力行业变压器使用说明书1. 引言感谢您选择使用本产品，并使用这份电力行业变压器使用说明书作为参考，以便正确、安全地操作和维护该变压器。
在阅读本说明书之前，请确保您已经具备基本电力知识和操作经验。
2. 产品概述（此部分可依据具体产品对变压器的特性、规格进行介绍，如额定功率、输入和输出电压等。
）3. 安全事项3.1 电源接入- 在开始使用变压器之前，确保将所有操作开关置于“关”位，并断开电源。
- 根据变压器的额定电压和频率，正确接入电源，并确保接地可靠。
- 使用合适的电源线缆，避免长时间高负载电流引起线缆过热。
3.2 维护与检修- 在任何维护和检修工作之前，务必切断电源，避免触电危险。
- 定期检查变压器的外观，确保无明显损坏或泄漏现象。
- 如发现异常，应立即停止使用，并联系专业技术人员进行检修。
- 请勿擅自打开变压器的外壳，以免触电或引起其他意外。
4. 操作指南4.1 开机与关闭- 在连接好电源后，确保所有操作开关处于初始位置。
- 打开电源总开关，然后逐一打开变压器的输入和输出开关。
- 关闭变压器时，应先逐一关闭输出开关，再关闭输入开关，最后关闭电源总开关。
4.2 负载管理- 根据变压器的额定功率，在使用过程中，确保负载不超过变压器的额定负载范围。
- 长时间高负载运行会导致变压器过热，损坏甚至引起火灾，请务必遵循额定负载要求。
4.3 温度控制- 变压器在工作过程中会产生一定的热量，确保变压器周围空间通风良好，避免过热。
- 如果发现变压器温度异常升高，请立即停止使用，并联系专业人员进行检修。
4.4 故障处理- 当变压器发生故障或异常情况时，应立即停机，切断电源，并联系专业技术人员进行检修。
- 请勿自行拆卸或修理变压器，以免引起更严重的损坏或安全隐患。
5. 包装与运输- 变压器在包装和运输过程中，需要采取适当的保护措施，以防止碰撞和振动造成的损坏。
- 在搬运和安装过程中，务必注意人身和设备的安全，遵循相应的操作规程。
6300KVA 以下油浸式电力变压器使用说明书
变压器使用说明书目录序号代号名称备注1OBT、469、1200变压器安装使用说明书2OBT、469、1201无励磁调压分接开关使用说明书3OBT、469、120235千伏以下变压器套管使用说明书4OBT、469、1203储油柜安装使用说明书5OBT、469、1204气体继电器安装使用说明书6OBT、469、1205吸湿器安装使用说明书7OBT、469、1206放油活门使用说明书8OBT、469、1207水银温度计座使用说明书9OBT、469、1208油样活门、塞子、接地螺栓使用说明书10产品质量征求用户意见表OBT、469、1200变压器安装使用说明书1、总则1.1本说明书适用于6300KV A及以下低损耗油浸式电力变压器。
1.2变压器的使用重要条件按OBT.500.1200和OBY.500.507之规定，使用地区的气候条件及相应的最高油面温升规定如下：使用地区最高环境温度℃空气相对湿度最高温升℃温带40+25℃时不超过90%55表1—12、运输2.1、容量2500千伏安以下变压器应装满油运输，一般套管、储油柜等不必拆卸。
容量2500千伏安及以上变压器，运输时应将油箱内油面降至箱盖以下100米，同时还须拆卸储油柜和散热器等。
各拆卸接口均须密封良好，以免运输过程中变压器受潮。
所有拆卸件和应附带零件、备件、配套件及产品出厂技术文件另行包装，与变压器一起发运。
2.2在运输及安装过程中起吊变压器时，应同时使用箱壁上的四个吊攀。
这四个吊攀可以承受变压器总重量。
箱盖上的吊板邻对位定仅供起吊器身之用。
起吊时钢绳与垂线之夹角不得大于30℃。
若不符合此条件时，则用特殊中间横梁起吊变压器。
2.3运输过程中，变压器的倾斜度为得大于15°。
移动速度不宜过急，防止对变压器严重震动、颠簸和冲击。
3、验收与贮存3.1用户收到变压器后,应立即按名牌查对所收到产品的型号规格是否与订货合同相符,技术文件及产品是否齐全。
3.2对变压器进行外观检查：（1）对压器各部位有无渗油漏油现象。
35kv变压器说明书
35kv变压器说明书
1. 额定容量：35kv变压器的额定容量通常由单位电源的最大负荷决定。
它是变压器的最大输出能力，常用单位是千伏安（KVA）。
例如，
35kv的变压器额定容量为1000KVA，表示该变压器能够提供1000千伏安
的电力。
2. 额定电压：35kv变压器的额定电压是指变压器的输入和输出端的
电压，通常使用千伏（KV）表示。
例如，35kv变压器的额定电压为35KV，表示该变压器适用于输入和输出电压均为35KV的场合。
3. 绕组：35kv变压器的绕组是电流经过的线圈结构，通常由高压绕
组和低压绕组组成。
高压绕组用于接收电网输送的高电压电流，低压绕组
用于输出适用于配电系统的低电压电流。
4. 绝缘材料：35kv变压器使用高性能的绝缘材料，例如绝缘纸、绝
缘胶带等，以保证变压器在高电压下工作时的安全可靠性。
5. 冷却方式：35kv变压器通常采用自然冷却或强迫冷却两种方式来
保持变压器的正常工作温度，以确保长时间运行的稳定性。
6. 保护装置：35kv变压器配备有各种保护装置，例如过载保护、短
路保护、欠压保护等，以保护变压器在故障情况下的安全运行。
7. 使用寿命：35kv变压器具有较长的使用寿命，正常情况下可达到
20年以上。
为了保证其长时间的稳定运行，需要定期进行维护和检修工作。
总之，35kv变压器是一种重要的电力设备，用于电网输送电力时的电压转换。
通过合理设计和精心制造，它能够提供稳定可靠的电力供应，保障电力系统的正常运行。
干式变压器使用说明书
或缺陷。 2． 线圈内部有杂物落入。 3． 过电压作用。 4． 短路时线圈变形，损坏。
检查方法 进行外观检查，可用直流电压、电 流法测片间绝缘电阻 进行外观检查，可用直流电压、电 流法测片间绝缘电阻
5、 变 压 器 的 维 护 ， 检 查 及 故 障 分 析
5.1 变 压 器 的 维 护 应 根 据 电 流 表 、电 压 表 等 来 监 视 变 压 器 的 负 荷 。安 装 在 经 常 有 值 班 人 员
的 变 电 所 内 的 变 压 器 ，应 根 据 控 制 盘 上 的 仪 表 监 视 变 压 器 运 行 ，并 每 小 时 抄
断线处发生电 弧
产生故障原因
铁芯片间绝缘老化有内部损坏 铁芯式铁轭螺杆的绝缘损坏；故障 处有金属件将铁芯片短路，片间损 坏严重；接地方法不正确构成短路
1． 铁芯迭片中缺片或多片 2． 铁芯气道内或夹件下面有未夹
紧的自由端 3． 铁芯紧固件松动
1 由于自然损坏，散热不良，或长 期过负载，使匝间绝缘老化。 2 由于变压器短路或其他故障，使 线圈振动与变形，损伤匝间绝缘 3 线圈绕制时未发现的缺陷
①检查时间：经常有值班人员的变电所，对变压器每天至少检查一次。 ②检查内容： 外 部 检 查 ：变 压 音 响 的 性 质“ 嗡 嗡 ”声 是 否 大 ，有 无 新 的 音 调 发 生 ；电 缆和母线有无异常现象；变压器温升情况等。 5.3 变 压 器 的 故 障 分 析 ①绝缘降低：变压器在运行中，往往会出现绝缘降低的现象。绝缘降低 最 基 本 的 特 点 ，是 绝 缘 电 阻 下 降 ，以 致 造 成 运 行 时 泄 漏 电 流 增 加 ，发 热 严 重 ， 温 升 增 高 ,从 而 进 一 步 促 进 绝 缘 老 化 。 或 延 续 下 去 ， 后 果 非 常 严 重 ， 绝 缘 下 降的原因之一就是绝缘受潮；原因之二是绝缘老化。 ②温升过高：温升过高最明显的象征是，电流表指针超过了预定界限， 变压器发热，严重时保护装置动作，切断电路。温升过高的原因是： a 电 流 过 大 ，负 荷 过 重 ，超 过 变 压 器 允 许 限 度 ：Y/Y0-12 连 接 的 变 压 器 ， 当 三 相 负 荷 不 平 衡 时 也 会 发 生 过 热 。变 压 器 可 能 断 线 ，如 在 △ 接 线 时 对 外 一
电力变压器说明书
电力变压器说明书一、引言本说明书旨在详细介绍电力变压器的性能、结构、使用方法和注意事项。
请用户在使用变压器之前，仔细阅读本说明书，并按照说明操作。
二、产品概述该电力变压器是用于输电和配电系统中的重要设备，用于电能的变换和分配。
本产品采用先进的技术和高质量的材料制造，具有以下特点：1. 高效能：经过精心设计和优化，变压器的能量转换效率高，能够最大程度地减少能量损耗。
2. 高可靠性：变压器采用高质量的绝缘材料和先进的绝缘工艺，确保了产品在使用过程中的稳定性和可靠性。
3. 节能环保：产品在运行过程中能够有效地减少电能损耗，达到节能的目的；同时，采用环保型绝缘材料，确保了产品的环保性能。
4. 负载适应性强：该变压器能够根据负载的需求自动调整输出电压，保持电力系统的稳定运行。
三、产品规格1. 额定容量：根据用户需求，提供不同容量的变压器。
容量范围可靠性从100KVA到10MVA。
2. 额定电压：提供不同额定电压级别的变压器，如10KV、35KV等。
3. 输入电压：变压器的输入电压范围根据具体用户的需求而定。
4. 输出电压：变压器的输出电压范围根据用户的需求而定。
5. 额定频率：提供50Hz和60Hz两种额定频率的变压器。
6. 效率：在额定负载下，变压器的效率高于90%。
四、产品组成1. 铁芯：变压器的铁芯采用高质量的硅钢片制成，确保了较低的磁阻和较高的磁导率。
2. 绕组：变压器的绕组采用高纯度铜线绕制，确保良好的导电性能和热稳定性。
3. 绝缘材料：变压器的绝缘材料采用优质的绝缘纸和绝缘胶板，确保了产品的绝缘性能和耐用性。
4. 冷却系统：变压器配备有效的冷却系统，确保变压器在长时间运行过程中保持合适的工作温度。
五、使用方法1. 安装：请在平稳、无电击危险的地方安装变压器，远离易燃物品和湿度较高的地方。
2. 连接：按照变压器上的引线连接示意图，正确连接输入和输出电缆。
3. 调整：在连接好电缆之后，根据需要调整变压器的输出电压。
电力变压器使用说明书
电力变压器使用说明书使用说明书一、简介电力变压器是一种用于改变交流电压的设备，主要用于电能传输和分配系统中。
本使用说明书旨在详细介绍电力变压器的工作原理、安装方法、操作注意事项等内容，帮助用户正确、安全地使用电力变压器。
二、工作原理电力变压器根据法拉第电磁感应原理工作，将输入电压通过磁场感应作用转换为输出电压。
变压器由输入侧线圈（主线圈）和输出侧线圈（副线圈）构成，通过磁场的耦合作用实现输入电压和输出电压的转换。
三、安装方法1.选择合适的安装位置：电力变压器应安装在干燥、通风良好的地方，避免阳光直射和雨水浸泡。
同时需要有足够的支撑能力来承重变压器的重量。
2.确保接地：将变压器的金属外壳连接到接地线，确保变压器与地之间的导通，以防止电击和保护设备。
3.连接电源：根据实际需要，连接变压器的输入端与电源主线，输出端与负载设备。
4.注意电缆尺寸：根据负载电流和长度选择合适尺寸的电缆，避免因电流过大而造成线缆过热等问题。
四、操作注意事项1.保持干燥清洁：定期清洁变压器外壳、线圈等部分，确保其干燥清洁，防止尘土和水分损害设备。
2.注意负载电流：根据变压器的额定负载电流来选择负载设备，避免超负荷运行，以免损坏变压器。
3.避免短路：在变压器输出端的负载电路中，应避免短路情况的发生，以免引发电弧和损坏设备。
4.避免超压：变压器的输入和输出端都应控制在额定电压范围内，避免电压过高或过低对设备造成损坏。
5.定期检查：定期检查变压器的工作状态和连接情况，如果发现异常情况及时进行修复或更换。
五、维护保养1.冷却系统维护：定期检查冷却系统，保证散热器清洁，冷却风扇正常运转，保证变压器内部温度的控制。
2.油池维护：对于油浸式变压器，定期检查油池油位和油质，必要时更换新的绝缘油。
3.检修和清洁：定期对变压器进行检修和清洁，防止设备老化、腐蚀等问题的出现。
六、故障排除1.变压器发生故障时，应首先切断输入电源并断开负载电路，然后进行故障检查与维修。
电力变压器安装使用说明书
电力变压器安装使用说明书电力变压器安装使用说明书范文一、使用条件1.安装地点海拔高度不超过1000m，环境温度不高于40℃。
如果海拔高度超1000m，或环境温度高于40℃时，应按GB6450-1986 标准和有关规定作适当的定额调整。
2..变压器一般安装在自然通风良好和清洁干燥的场所。
如果安装在地下室或其他通风不良的地方，应考虑强制通风的问题。
本产品每1kW 的损耗（空载损耗+负载损耗）大约需要 2～4 m3 / min 的通风量。
二、运输、装卸与储存1.产品可用火车、汽车或轮船等交通工具运输，装运车箱或船舱应保持清洁，无污秽物。
2.产品在装运中必须符合运输规程的安全要求。
产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。
3．产品在运输过程中，其倾斜度不得大于30°。
4．产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用木方垫好，垫高不小于100mm。
并用防雨布遮好。
5. 装卸产品时要用两根钢绳，同时着力四处，并注意产品重心的位置。
两根钢绳的起吊夹角不要大于60°，变压器起吊应使用箱壁上全部吊攀（箱盖吊环仅供起吊器身之用，不能起吊整个产品）若因吊高限制不能符合条件，请用横梁辅助提升。
6．若要长期贮存变压器，请保证贮存环境良好，不要拆去出厂包装物，变压器不要磕碰，不要堆码。
7．安装前短时在露天放置时，要用木方垫好，并用防雨布遮好。
三、检查验收1.用户收到变压器后应及时进行检查。
按装箱单及铭牌查对产品其型号、容量、电压组合、联结组标号、阻抗电压等是否与订货合同相符。
2.检查出厂文件是否齐全，配件是否与装箱单相符。
3. 查看变压器在运输过程中有无损伤，产品零部件是否损伤和位移，紧固件是否松动，污秽痕迹等。
4. 产品开箱检查后，如不立即投入运行，应重新包装好，并把它放在户内安全的地方，以防损防盗。
四、运行前的准备．1．运行前的检查1．1 检查运输时拆卸的附件是否已全部安装就位。
干式变压器使用说明书
干式变压器使用说明书市新盛电器XX公司目录一、使用围二、产品结构特点与优良品质三、产品的应用围四、产品的正常使用条件五、产品的运输、吊装六、检查验收七、产品安装八、运行前的试验九、产品投入运行十、树脂浇注干式变压器的维护、保养十一、安全注意事项干式变压器安装使用说明书一、使用围本说明书适用于电压等级10kv与以下，容量2500kva与以下，干式变压器的安装、使用。
二、产品结构特点与优良品质该品牌干式变压器，是先进工艺技术、设备与材料生产的产品。
1、绕组绕组采用F级以上复合绝缘铜导线。
2、铁心铁心采用优质硅钢片,铁心外表面全部用树脂涂复密封与粘结，铁心耐潮湿，不生锈。
三、产品的应用围该品牌干式变压器，动、热稳定性能好，过载能力强、损耗低、噪声小、耐潮湿、不助燃、少维护、不污染环境等优点。
最适合于人口较为集中的高层建筑、商业中心、住宅小区、学校、医院、剧院、车站、船舶、码头、机场等。
实验室、博物馆、海上钻井平台、地铁、隧道、石油化工厂、变电站、组合式电站、泵站、供水站等防火要求高、环境潮湿、维护保养较困难的场所都适用。
四、产品的正常使用条件海拔高度：1000M与以下环境温度：最高气温+45℃最低气温+15℃绕组的最高温升≦100K绕组的是热点温度155℃冷却方式：自冷式（AN)和风冷式（AF)两种使用场所应清洁，有一定的自然通风和人为通风的条件，通风量按1KW损耗4-4.5/MIN选取。
变压器应安装在不易被洪水淹没的地方。
如果使用条件有部分不能满足或者有特殊使用要求时可在市场化时提出，经双方协商解决，为用户提供满意的产品。
五、产品的运输、吊装1、产品发运时，应将产品牢固在固定的运输车上，运输过程中预防强烈的冲击、振动和偏摆。
要注意天气。
如遇下雨、雪务必用雨布将产品掩盖起来。
2、整台产品起吊，要注意在包装箱四下角标示的吊装位置，吊绳要放在枕木下面，如产品要从包装箱吊出时，必须同时使用上夹件上的四个吊板（或吊环），吊绳之间的夹角不得大于60º.3、运输过程中，变压器的倾斜度不大于30º..4、产品若需要配有小车，运输时应将小车拆下，倒放固定在底座下面，并用螺栓紧固，以防产品运输中移位。
BOD系列环形变压器使用说明书
BOD系列环形变压器使用说明书符合标准: Q/DLX 361□ 安装、使用产品前，请仔细阅读使用11.1BOD系列环形变压器（以下简称变压器），具有性能优良，工作可靠，主要用于家电设备和其它技术要求较高的电子设备中，作为电源变压器和隔离变压器用。
1.2 符合标准：Q/DLX36122.1 海拔不超过2000m。
2.2 环境空气温度：最高温度不超过40℃，最低不低于-5℃。
2.3 空气相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均温度+25℃。
2.4 无剧烈振动和颠簸的地方。
2.5 在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的场所。
2.6 不受雨雪侵袭的场所。
2.7 电源电压波形近似于正弦波。
3B O D-□额定容量：VA单相环形变压器44.1 变压器主要技术参数：4.1.1 额定容量：30VA～3000VA4.1.2 额定频率：50Hz/60Hz4.1.3 额定电源电压：220V或其它4.1.4 额定输出电压：12V、24V、36V、220V或其它备注：(1)所列的额定电压和额定输出电压，均为独立输入、输出电压。
(2)除上述以外的电压，由用户与制造厂协商确定。
4.2 变压器绕组型式4.2.1 变压器按其容量、电压的不同分成各种不同的规格，但均为单相多绕组、初次级互耦分开绕制的变压器。
4.2.2 本系列变压器的线圈，当初次级只有一个绕组时，可担负全部额定的容量；若有多个绕组时，则按各绕组应能承担负载的容量分配；但各绕组的容量之和不得超过总容量，见图1、图2、图3、图4。
4.2.3 现举例说明：4.2.3.1 例如图1，BOD-50型容量50VA，输入电压380 V，输出电压36V。
因为初、次级只有一个绕组，所以它可以担负全部容量50VA。
4.2.3.2 例如图2，BOD-200型，容量200VA，输入电压380V，输出电压36V150VA和24V50VA。
因为图中初级只有一个绕组，所以它所承担的容量是额定容量200VA，次级有两个分开的单独绕组，而且各绕组容量已标明，所以它们各自承担容量，但总量之和200VA。
110kV级及以上变压器安装使用说明书(中文)
OZB.469.505安装使用说明书－110kV级及以上电力变压器中电电气集团江苏中电输配电设备有限公司目录概论1.1.概论1.1适用范围1.2产品型号说明1.3变压器结构简介运输及起吊2.2.运输及起吊2.1运输要求2.2主体运输2.3主体起吊2.4主体牵引及起重3.验收和保管贮存3.验收和保管贮存3.1到货验收3.2附件开箱检查验收3.3验收保管与贮存3.4绝缘油的管理安装及器身检查4.4.安装及器身检查4.1器身检查前的准备工作4.2允许器身检查的条件及注意事项4.3器身检查内容4.4器身检查时的试验。
整体复装及真空注油5.整体复装及真空注油5.5.1组装前的准备工作5.2安装程序流程5.3真空及真空注油。
5.4补充注油及静放5.5不进行器身检查的变压器真空注油及补充注油5.6其它组件的安装试验前的检查工作和交接试验6.6.试验前的检查工作和交接试验110kV级及以上电力变压器安装使用说明书6.1检验前的检查6.2交接试验投入运行前的检查及空载冲击合闸7.7.投入运行前的检查及空载冲击合闸7.1运行前的检查7.2空载试验7.3空载冲击合闸运行与维护8.8.运行与维护8.1运行8.2维护8.3变压器故障分析和排除一、概论1.1适用范围1.1.1本说明书仅适用于110kV级浸式变压器(包括无励磁调压和有载调压及自耦、整流变压器)安装使用方面的技术指导文件。
1.1.2包括：变压器的铁路、公路、船舶运输要求，现场验收，贮存注意事项，现场安装工作流程交接试验，投入运行的条件及日常维护，故障判断等方面有关规则规定。
1.1.3在使用说明书时，应结合变压器具体结构，参照有关使用说明书中条款技术要求进行施工，如有疑问请与制造厂联系以便妥善处理。
1.2产品型号说明1.2.1油浸式电力变压器型号说明S F S Z□-□/□电压等级（kV）额定容量(kVA)性能水平代号调压方式：有表示有载调压，无表示是无励磁调压绕组数：有表示三绕组，无表示双绕组冷却方式：有表示风冷，无表示自冷三相变压器1.2.2耐高温液浸式电力变压器型号说明S F S R N Z-□/□电压等级（kV）额定容量(kVA)调压方式：有表示有载调压，无表示是无励磁调压“耐”高温绝缘（冷却）介质为难“燃”油绕组数：有表示三绕组，无表示双绕组冷却方式：有表示风冷，无表示自冷三相变压器1.3变压器结构简介1.3.1铁心铁心全部采用高导磁晶粒取向优质冷轧硅钢片，由瑞士引进的“E”字型全自动叠片机自动叠装，剪切口毛刺不大于0.02mm，铁心柱采用专用工装绑扎定位，提高机械强度,降低空载损耗及噪声。
35kv变压器说明书
35kv变压器说明书
35kV变压器是一种高压变压器，主要用于电力系统中的输电和配电。
以下是35kV变压器的说明书：一、产品概述35kV变压器是一种高压变压器，主要用于电力系统中的输电和配电。
它可以将高电压输电线路的电压
降低到适合于配电线路的电压，以满足用户的用电需求。
二、产品特点 1. 高效节能：采用优质材料和先进工艺，具有高效节能的特点。
2. 可靠性高：采用优质材料和先进工艺，具有高可靠性的特点。
3. 维护方便：采
用模块化设计，维护方便。
4. 安全可靠：采用多重保护措施，保证产品
的安全可靠性。
三、产品规格1. 额定容量：1000kVA-50000kVA2. 额定
电压：35kV3. 额定频率：50Hz4. 冷却方式：自然风冷却或强制风冷却 5. 绕组连接组数：Yyn0、Dyn11等四、产品结构35kV变压器主要由铁心、
绕组、油箱、油泵、阀门、温度计、压力表、油位计、放电阀等组成。
五、使用注意事项1. 在使用前，应仔细阅读产品说明书，了解产品的性能和
使用方法。
2. 在使用过程中，应注意保持变压器的清洁和干燥，避免油
污和水分进入变压器内部。
3. 在运输和安装过程中，应注意避免变压器
受到撞击和振动，以免影响产品的性能和寿命。
4. 在使用过程中，应定
期进行维护和检修，以保证产品的正常运行。
以上是35kV变压器的说明书，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电变压器安装使用说明书三相树脂绝缘干式电力变压器安装使用说明书沈阳市悦霖电力设备制造有限公司目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kVA及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。
二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。
三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.外壳防护等级有IP20、IP23等型式。
The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。
对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。
型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。
型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
在一个由彼此绝缘的硅钢片叠成的闭合铁心上套上两个彼此绝缘的绕组就构成了干式变压器。
如果在某一个绕组的两端施加某一电源的交流电压，那么在该绕组中将流过一个交流电流。
在这个交流电流的作用下，铁心中将激励一个交变磁通。
而这个交变磁通将在所有两个绕组中感应出交流电压来，这种电压叫做感应电压。
如果在另一个绕组的两端接上某一个负载，则在该绕组与负载所构成的闭合电路中将有交流电流流过。
这样就达到了由电源向负载传输交流电能并改变交流电压的目的。
六、产品主要技术参数1. 表1、表2、表3、表4、表5给出了SC（B）9型的三相干式电力变压器额定容量、电压组合、联结组标号和性能参数。
表1 SC（B）9型10kV级包封线圈的无励磁调压配电变压器表2 SC（B）9型10kV级包封线圈的无励磁调压电力变压器表3 SC（B）9型10kV级包封线圈的有载调压配电变压器表4 SC（B）9型35kV级包封线圈的无励磁调压配电变压器表5 SC（B）9型35kV级包封线圈的无励磁调压电力变压器2. 表6、表7、表8、表9、表10给出了SC （B ）10型三相干式电力变压器额定容量、电压组合、联结组标号和性能参数。
表6 SC （B ）10型10kV 级包封线圈的无励磁调压配电变压器表7 SC（B）10型10kV级包封线圈的无励磁调压电力变压器表8 SC（B）10型10kV级包封线圈的有载调压配电变压器表9 SC（B）10型35kV级包封线圈的无励磁调压配电变压器表10 SC（B）10型35kV级包封线圈的无励磁调压电力变压器七、运输和起吊1.产品运输1.1产品可用火车、轮船、汽车和飞机等交通工具进行运输，装运产品的火车车厢，轮船船舱和汽车车厢需保持清洁，无污染物。
1.2产品装车须符合运输规程中的要求，并将产品安放牢固，在运输过程中不允许出现摇晃、碰撞和移动的现象。
1.3无包装箱的变压器，附带的零件、配套件、出厂文件等另装成箱，与变压器一起发运。
1.4无包装的产品通过小车、夹件、吊攀等孔牢固地固定在运输车上，不得绑拉线圈、绝缘、垫块、引线等易损件，以防拉坏产品。
1.5产品运输过程中，其倾斜度不得大于30°。
1.6产品在车站码头中转或终点卸下后不许堆码，同时下边要用方木等垫好，垫高不小于100mm。
2.产品起吊2.1 装卸设备可采用起重机、汽车吊或叉车等起吊设备。
2.2装卸时应严格按照装卸规程。
2.3主体包装箱四角下方（滑木倒角处附近）喷有“由此吊起”标志符号。
起吊时，应在“由此吊起”处悬挂钢丝绳，如图一：如果没有包装箱或变压器从包装箱中吊出时，应同时使用器身上的四个吊环起吊，起吊钢丝绳之间的夹角不得大于60°，如图二（注：干式变压器应严格用四点同时起吊方式进行吊装）。
吊装带外壳变压器，请使用外壳上方指定的吊环起吊，起吊钢丝绳之间的夹角不得大于60°，如图三。
2.4主体包装箱面喷有重心标志符号，如重心明显偏离中心位置，起吊时，应调整钢丝绳的长短使吊钩正对箱体重心。
2.5产品装卸过程中，应小心轻放。
2.6有载调压变压器起吊时，若有载开关与变压器连接在一起起吊时，仅用变压器的吊环吊起。
八、验收、保管和贮存1.检查验收用户收到变压器后，应立即进行检查。
1.1检查产品的铭牌数据与订货合同是否相符，如产品型号、额定容量、额定电压、联结组标号、阻抗电压等。
1.2检查出厂文件是否齐全，与订货合同是否相符。
1.3检查包装箱内零部件及附件是否与装箱单相符。
1.4检查产品运输过程中有无损伤，产品零部件是否损伤和移位，接线是否松动、断裂，绝缘是否有破损，是否有脏物或异物等。
同时，如运输时使用的垫木等物，必须把它们挪开。
1.5产品开箱检查完毕，如不立即投入运行，应妥善保存或重新包装好，以防损坏丢失。
2.仓储保管2.1需仓储保管的产品，不应拆除包装，如因验收需拆包装，验收完毕后应恢复包装。
2.2对需长期仓储的产品，必须在库房检查存放，库房应清洁、干燥，不应同时储存活性化学药品和腐蚀性物品。
2.3所有产品不许堆码。
2.4干式变压器原则上应户内存放，若由于环境所限，需短期户外放置的产品不应拆除包装，并检查箱顶（体）有无破损和采取防雨措施，且要用方木等垫好，垫高不小于100mm。
2.5户外存放时间应不超过两个月，环境温度不低于－10℃。
九、产品安装1.安装前应认真阅读本说明书，产品铭牌和产品外形尺寸图，了解产品重量，安装方法等内容，准备好相应的起吊设备和工具。
2.本产品安装时，一般离开墙壁和其它障碍物500mm，相邻变压器之间应有500mm的距离。
3.变压器带电导体与地的最小安全距离应符合GB1094.3-2003《电力变压器第三部分：绝缘水平、绝缘试验外绝缘空气间隙》的规定。
4.高压线圈表面对地的最小安全参考距离按下表：高压3kV 6kV 10kV 15kV 20kV 35kV净距（mm）60 90 125 180 225 3405.一般情况下，变压器可直接放置在使用场地，安装检查完毕即可投入运行。
对于防震和其他特殊要求的情况，安装变压器的地基应埋置螺栓，螺栓位置应参照变压器外形尺寸图，使之与变压器的安装孔相对应。
安装时卸下变压器的小车轮，通过埋地螺栓把变压器固定。
6.装有滚轮的变压器，滚轮的方向可90°转换。
7.安装带外壳变压器时，请勿将重力施于外壳，以免外壳变形。
十、现场交接试验1.运行前的检查1.1检查所有紧固件、连接件是否松动，并重新紧固一次。
1.2检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在，如有过多的灰尘，须按第6.2条清理。
1.3检查风机，温控设备以及其它辅助器件能否正常运行。
对三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转，参照说明书及时变更电源的相序。
对温控、温显等其它辅助设备，参照其使用说明书正确可靠接线。
2.运行前的试验变压器运行前应作如下试验：2.1测量绕组在所有分接位置时的直流电阻。
2.2按GB50150规定进行极性的判定和测量绕组在所有分接下的电压比，并进行联结组标号的判定。
2.3检查变压器箱体和铁心是否已永久性接地。
2.4线圈绝缘电阻的测试，一般情况下（温度20-30℃，湿度≤90%）：高压-低压及地≥300MΩ仪表：2500V兆欧表低压-地≥100MΩ仪表：2500V兆欧表在比较潮湿的环境下，变压器的绝缘电阻值会有所下降。
一般地如果小于要求值或变压器遭受异常潮湿发生凝露现象，则不论其绝缘电阻如何，在其进行耐压试验或投入运行前，必须进行干燥处理。
2.5检查铁心接地是否良好，然后拆除接地片，检查铁心对地绝缘是否良好，并重新装好接地片。
铁心绝缘电阻的测试，一般情况下（温度：20-30℃，湿度≤90%）：铁心-夹件及地≥2MΩ仪表：500V兆欧表穿心螺杆-铁心及地≥24MΩ仪表：500V兆欧表同样，在比较潮湿的环境条件下，此值会下降，只要其阻值＞0.1 M Ω，即可运行，一般可通过干燥处理使其达到要求。
2.6对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要的检查和试验。
2.7外施耐压试验，试验电压为出厂试验电压85%。
十一、变压器试运行1.变压器投运前，应根据变压器铭牌和分接指示牌将分接片调到合适的位置。
1.1无载调压时，应根据电网电压把调压分接头的连接片按铭牌和分接指示牌上的标志接到相应的位置上。
例如：对电压为10000 + 2×2.5%V的变压器，其铭牌电压如下：2-3 10500V3-4 10250V4-5 10000V5-6 9750V6-7 9500V 若当地电网电压为10kV，则分接片应接4-5档，见图三。
当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。
1.2有载调压时，请参看有载调压分接开关使用说明书，在断电情况下，分接开关调试正常后方可投入运行。
2.变压器有温度控制器时，请参看温度控制器的使用说明书，在温控和温显正常后，先将变压器投入运行，然后投入温控器。
3.变压器应在空载时合闸投运，合闸涌流峰值最高可达8-10倍额定电流，对变压器的电流速动保护设定值应大于涌流峰值。
4.变压器投入运行后，所带负荷应由轻到重，且检查产品无异响，切忌盲目一次大负荷投入。
5.变压器过负荷运行应按照IEC905《干式电力变压器负载导则》或根据环境温度和初始负载状态，变压器允许短时过负荷。
下表给出在在环境温度20℃及40℃时，允许过负荷时间曲线。
（仅供参考）环境20℃时，允许过负荷曲线环境40℃时，允许过负荷曲线6.当环境温度低于限定值时，变压器的输出功率可略高于额定值。
