电工必备—最全的开关接线图单控双控三控

合集下载

快速掌握家庭装修电工知识不求人:双开单控及多开单控开关

快速掌握家庭装修电工知识不求人:双开单控及多开单控开关

快速掌握家庭装修电工知识不求人:双开单控及多开单控开关掌握了单开单控开关,那么理解双开单控、三开单控及四开单控开关就是轻而易举的事了。

简单来说,双开单控开关就是把两个单开单控开关放到一个开关面板内的开关。

也就是说,在一个开关面板上有两个单开单控开关,每个单开单控开关单独控制一个回路。

至于三开单控及四开单控开关,是同样的道理,不再赘述。

感性认识常用的双开单控开关如图所示:双开单控开关正面图双开单控开关背面图可以看出,双开单控开关在正面有2个开关键,在背面有2组(每组2个)接线端口。

常用的三开单控开关如图所示:三开单控开关正面图1三开单控开关正面图2三开单控开关正面图3三开单控开关背面图1可以看出,三开单控开关在正面有3个开关键,在背面有3组(每组2个)接线端口。

三开单控开关背面图2另外,有些三开单控开关将火线进线端口做成了一个,简化了接线操作。

常用的四开单控开关如图所示:四开单控开关正面图四开单控开关背面图1可以看出,四开单控开关在正面有4个开关键,在背面有4组(每组2个),总计8个接线端口。

四开单控开关背面图2另外,有些四开单控开关将火线进线端口做在了一起,简化了接线操作。

原理模型双开单控开关的电路原理如图所示:双开单控开关原理模型图需要注意的是,双开单控开关的两个开关键是独立控制的。

三开单控及四开单控开关是同样的道理,这里不再赘述。

电路用法双开单控开关在电路中控制每个回路火线的通断,每个回路可以控制一个负载或多个并联负载,如图所示:双开单控开关电路原理图三开单控及四开单控开关的电路原理图可以此类推。

开关接法四开单控开关相对于双开单控和三开单控开关更为复杂,因此只要看明白了四开单控开关的接法,掌握其他两种单控开关的接法就不在话下了。

四开单控开关接线图1四开单控开关接线图2 注意事项•接线之前,断开总电源。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图之欧阳文创编

一灯单控、一灯双控、一灯三控、一灯多控照明电路图之欧阳文创编

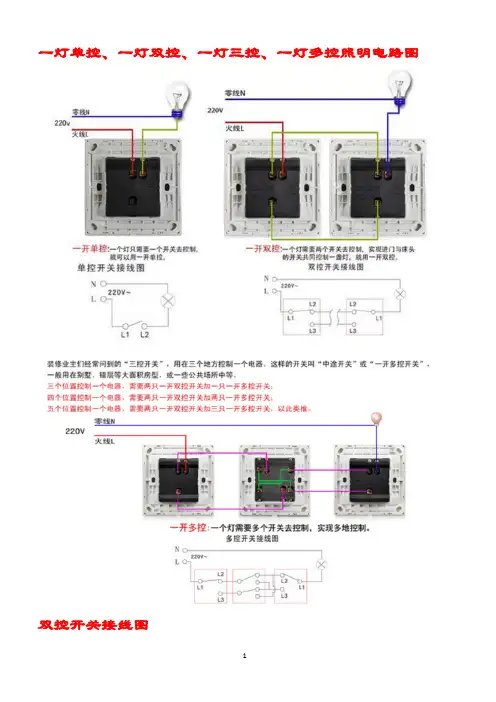

一灯单控、一灯双控、一灯三控、一灯多控照明电路图时间:2021.03.12 创作:欧阳文双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可欧阳文创编单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可欧阳文创编单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可欧阳文创编欧阳文创编单联双控开关接线图、单联多控开关接线原理图/比较图欧阳文创编单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

时间:2021.03.12 创作:欧阳文。

电工知识:一灯单控;双控;三控;四控的实物接线图解,值得收藏

电工知识:一灯单控;双控;三控;四控的实物接线图解,值得收藏

电工知识:一灯单控;双控;三控;四控的实物接线图解,值得收藏大家好我是小豆,最近有很多朋友问家里卧室和床头如何安装双控灯,今天小豆总结单控;双控;三控;四控;一开五孔,开关控制插座,开关控制灯,下面我们来看图:一个开关控制一个灯:大家看断路器是两相的,所以一根线去灯,一根线去开关。

(这里说明无论几控开关控制火线)。

双控灯:两个开关控制一盏灯,大家看火线进开关的L,然后两个开关的L1-----L1 L2---L2 连接起来,L1----L2 连接也是一样的。

大件对照图中,双控灯走线的话线管里面串3根线,L1 L2 双控线, L去灯上面的火线。

回路。

三个开关控制一盏灯:三控与双控最大的区别就是中间的多空开关,大家看他有6个点,其中四个点需要交叉连接,接线技巧就从左往右:L1----L1 ---L21----L1。

大家对照图中,如果走暗线的话,管子里面还是三根电,大家看L1---L2是双控线,去灯灯上面的红色线,实际穿线我们用三根。

零线去灯,火线进开关。

四个开关控制一盏灯:大家看四控与三控最大区别就的中间有两个多空开关,如果我们要接9个开关控制一盏灯,那么两边开关三开双控,中间加单开多控就可以,无论多少控制就多加几个多空开关。

一开五孔:开关控制灯既然是开关控制灯,我就让插座先等到一个220V电源,所以火线进插座的:L 。

零线进插座的N,地线进接地。

开关控制灯:我们从插座的N并联一根零线,然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔,开关控制灯,插座也有电。

一开五孔:开关即控制插座也控制灯,零线进插座的N,同时并联一根零线去灯上面,让灯和插座同时得到一个零线。

既然开关控制灯,控制插座我们就让火线进开关的L,然后开关的L1出来分别进灯和插座的L。

这种接线方法就可以实现开关控制灯和插座。

大家看今天我们都说了什么内容,首先一个开关控制一个灯,两个开关控制一盏灯,三个开关控制一盏灯,四个开关控制一盏灯,一开五孔开关控制灯,一开五孔开关控制插座。

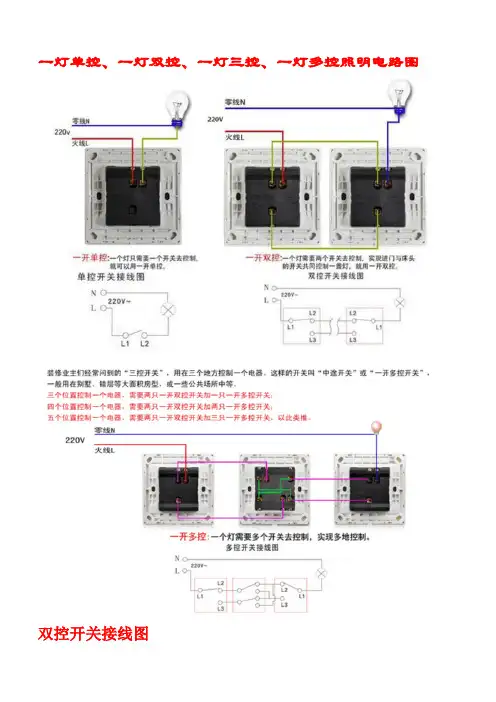

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图
双控开关接线图
三控开关接线图
日光灯接线图
双联双控开关接线图
开关接线图一
双控开关接线图二
双控开关接线图三
单联双控开关接线原理图
双联或多联双控开关接线原理参照此图即可
单联双控开关接线/物件图
双联或多联双控开关接线原理参照此图即可
单联多控开关接线原理图
双联或多联多控开关接线原理参照此图即可
单联多控开关接线物件图
双联或多联多控开关接线原理参照此图即可
单联双控开关接线图、单联多控开关接线原理图/比较图
单联双控开关接线图、单联多控开关接线图/比较图
楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法
特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图
三个位置控制一个灯,需要两只双控开关加一只中途开关;
四个位置控制一个灯,需要两只双控开关加两只中途开关;
五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

一灯单控、双控、三控、四控的实物图解,需要的拿去

一灯单控、双控、三控、四控的实物图解,需要的拿去

今天分享几个家装电工必备的接线,从简单到复杂,首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关,只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控:接线的要点就是零线进灯,火线进开关,不管是几个开关控制一个灯,开关都是控制火线的通断。

一灯双控
一灯双控:2个单联双控开关,L为公共点,两个开关的L1L2相连即可,交叉连接亦可。

一灯三控
一灯三控:2个单联双控开关中间加一个单联多控,也可以买个四触点的中途开关。

一灯四控
一灯四控:2个单联双控开关中间加2个单联多控开关,学会了一灯四控,五六七...再多控都不在话下,原理都是一样的。

一开加五孔的接线
一开加五孔:这种开关有两种接法,一种是开关控制5孔插座,一种是不控制插座。

如上图插座的L点接的单联双控的L点,这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1,这种是全控接法,开关控制灯和插座。

喜欢的点个赞吧。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

8张图教你各种开关接线,单控、双控、多控开关,新手装修必备!

8张图教你各种开关接线,单控、双控、多控开关,新手装修必备!

8张图教你各种开关接线,单控、双控、多控开关,新手装修
必备!
现在不少业主,为了节省装修预算,都会选择半包装修,所以在装修施工时,难免会遇到一些技术问题,尤其是水电问题,在电路设计中,比较容易出问题的就是开关插座了,我们之前也分享了不少,关于开关插座的布局问题,今天再跟大家说一下开关的接线技巧,连老电工看了都说好!
1.开关控制插座接线图
2.开关控制灯接线图
3.五孔插座接线图
4.一开五孔插座接线图
5.单控开关接线图
6.双控开关接线图
7.多控开关接线图方式一
8.多控开关接线图方式二
准备装修业主,可以戳左上方蓝色头像,进主页后,点击【0元设计】领4份装修方案,点击【装修报价】算算你家装修要花多少钱点击“了解更多”,免费领取新房装修精准预算清单,我家照着装修省了3万!。

灯单控、一灯双控、一灯三控、一灯多控照明电路图

灯单控、一灯双控、一灯三控、一灯多控照明电路图

灯单控、一灯双控、一灯三控、一灯多控照明电路图--------------------------------------------------------------------------作者: _____________一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

----------THE END, THERE IS NO TXT FOLLOWING.------------。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图1三控开关接线图日光灯接线图2双联双控开关接线图3开关接线图一4双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可56单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图11楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法12特别是使用的开关质量不好时,虽然节省些导线,但安全隐患非常大,特别提醒,采用省线法,从而导致整个线路比较容易导致开关内部短路,常由于切换接线端时,由于开关分离不彻底,短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

1314一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

15。

开关接线示意图汇总

开关接线示意图汇总

一开双控开关(两开关控制一盏灯)
火线L
零线N


线
线


L
L
注:灯泡中的L与其它产品中的COM对应,为同一接口
二/三开双控开关(双控做单控用)
火线L
零线N
火 线
火 线


火 线 进
火线出
火线出
L3 L2 L1
火线出
注:L1、L2、L3与其它产品中的COM1、COM2、COM3对应,为同一接口
一开五孔单控插座(开关不控制插座,控制灯泡)
火线出
线
火线出

L4 L3
火线出
L1 L2
火线出
注:L1、L2、L3、L4与其它产品中的COM1、COM2、COM3、COM4对应,为同一接口
一开五孔单控插座(开关控制插座)
火线L 零线N


线
线


接地线
火线L 零线N
二开五孔单控插座


线
线


L
接地线
注:灯泡中的L与其它产品中的COM对应,为同一接口
火线L 零线N


线
线


L 接地线
注:开关中的L与其它产品中的COM对应,为同一接口
八种开关的接线示意图
火线L 零线N
一开单控开关

线 进
火线出
L
注:灯泡中的L与其它产品中的COM对应,为同一接口
二/三开单控开关
火线L 零线N火 线 进来自火线出 火线出 火线出
L3
L1 L2
注:L1、L2、L3与其它产品中的COM1、COM2、COM3对应,为同一接口

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图.. . …开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可. word. …单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可. word. …单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可. word. …单联双控开关接线图、单联多控开关接线原理图/比较图. word. …单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

手把手教你单控双控三控四控开关接线,专业图解,一看就会!

手把手教你单控双控三控四控开关接线,专业图解,一看就会!

手把手教你单控双控三控四控开关接线,专业图解,一看就会!电灯单控开关,不论是哪一种,均可看作是一个单刀单掷开关。

在电路图中,标识如下所有的单控开关,不论哪种形式的,都只有两个接线柱(双控、多控开关做单控用的不算)。

有的开关接线柱上标有L(有的品牌标的是COM)和L1。

接线时,L接进线,L1接出线(其实倒过来接也没事)。

此时要特别注意,进线必须是火线。

原理图拉线开关想当年我们家家户户都用这种开关,现如今这种开关已经慢慢被淘汰,甚至想买一个这种开关都要找好几家五金店。

接线时,两个接线柱,一个接火线,一个接电灯即可。

按键开关1单开单控开关这个开关是目前最常用的,几乎每家在装修时都至少要买几个,它的接线柱在背面同样的两个接线柱,不过这种开关的接线柱上就有了标识。

图示品牌的标注为L和L1,其它品牌有的标注为COM和L1。

接线方式如下2多开单控开关此外,还有面板上有多个按键的开关,每个按键可以控制一个灯虽然外表相同,但是背面的接线柱不一样。

以三开为例,有的品牌,背面有6个接线柱,即每个按键对应两个接线柱这样的开关,尽管接线柱排列不是很整齐,却也很好接。

接线柱标识中,有字母A,B,C,即对应正面按键从右至左三个。

接起线来可以把每两个接线柱看作一个单开单控开关接线。

还有一种接线柱,是这样的同样是三开单控,却只有四个接线柱。

仔细观察会发现,接线柱的标识中,只有一个公共点(L或COM被称为公共点),即进线端。

这种开关在接线时,只需要接一个进线,而L1,L2,L3分别对应面板按键从右到左。

接线方法如下手捏开关这种开关也属于电灯开关的一种。

这种开关常常作为台灯等灯具的延长线开关。

往往用软线接,即下图这种二芯包套线手捏开关的内部结构是这样的▼完整接线如下▼看完后,您是不是感觉开关接线并不难呢,在确保安全的情况下自己可以动手试试,切记在操作过程中一定要注意安全,生命是宝贵的,不要有任何的侥幸心理,记住安全最重要再来看看实物对照图,比较清晰明了!相信朋友们看了,可以快速掌握技巧!小技巧就是,两个开关的L1L2同名的连一起这种是楼梯双控的布局这种双控带插座,大同小异卧室双控的布线图中间是个多控开关有的朋友说中间可不可以用双联双控开关,也是可以的。

最全的开关接线图和时间控制电路

最全的开关接线图和时间控制电路

最全的开关接线图(单控、双控、三控)
2天前装修工艺大师
最齐全的电工接线图,一位,二位,三位,四位开关插座接线图和实物接线图,总之应有尽有的图,不过小编在这提醒大家,安全一定要放在首位,任何不安全的情况下都不要去尝试,电是无情的,生命是宝贵的,不要有任何的侥幸心理,记住安全最重要!
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图:
双开控一灯接线图
三开控一灯接线图
双开控一灯接线图
三开控一灯接线图
三开多控开关接线图
最牛的一个:
日光灯实物接线图
看完之后觉得对大家有帮助的话麻烦多多转发,多多收藏,让更多的人能学到这些专业知识,非常感谢大家,如果有更好的建议意见麻烦评论区留言,我会挨个回复,谢谢大家。

请关注“装修工艺大师”每天推送关于装修文章,让您快速的了解装修,学会装修。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图ﻫﻫ双联双控开关接线图开关接线图一ﻫ双控开关接线图二ﻫ双控开关接线图三ﻫ单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可单联双控开关接线图、单联多控开关接线原理图/比较图单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图得三种接线方法ﻫ特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别就是使用得开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关; 四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控得排线一样都就是排双线,只要注意两个双控开关装配在双线得前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线得换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制.简单得办法就是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就就是中途开关了。

接线可瞧下面得原理图.。

电工必备知识——常用公式单双控开关、电表、断路器接触器接线图

电工必备知识——常用公式单双控开关、电表、断路器接触器接线图

电工必备知识——常用公式单双控开关、电表、断路器接触器接线图常用的符号及单位①欧姆定律I=U/R(适用于电阻电路,如白炽灯)②电能计算W=P·t(W为我们常说的电度,P为功率多少瓦或千瓦,t为时间小时计量)例如一个220V, 60W的白炽灯,在220V电压工作下。

每晚用3小时,一个月用多少度电?(按30天计算)解:W=P·t=0.06*3*30=5.4kw·h③感抗容抗计算XL=2πfL (L=电感量H π=3.14 f=电源频率Hz)XC=1/2πfC (C=电容量F π=3.14 f=电源频率Hz)④单相电路功率计算⑤对称三相电路功率计算⑥三相异步电动机转速计算n=60·f/p·(1-s) f为电源频率 p为电动机极对数 s为转差率依上述公式可得出改变电源频率,即可改变电动机转速。

也就是工作中的变频调速。

灯三控接线图双控灯三联开关接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。

在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。

双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。

简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。

接线可看下面的原理图。

双控灯的原理图三联开关接线图九类电气开关接线图一开单控开关二,三开连体单控开关四开连体单控开关一开五孔单控插座二开五孔单控插座一开双控开关二、三开双控开关四开双控开关一开五孔单控插座电气控制电路接线图各类电表接线图三相四线电表三相四线电表以上两个电表接线的关键是:注意互感器的接线。

单相电度表接线原理单相电度表接线实物图单相通过互感器三相通过两个互感器三相通过两个互感器,接三个电表各种对比带转换开关。

三控开关、三开双控是啥?附三开单控和三开双控实物接线图,一看就会!

三控开关、三开双控是啥?附三开单控和三开双控实物接线图,一看就会!

三控开关、三开双控是啥?附三开单控和三开双控实物接线图,一看就会!三联三开:意为三个开关可以控制三个用电器。

三开单控就是面板上有三个开关,每个开关有两个接线柱,可以控制一路电;三开双控:三开双控就是面板上有三个开关,每个开关有三个接线柱,可以控制两路,向上扳控制一路,向下扳控制另一路。

意为可控制三个用电设备,且可以双向控制。

比如楼下与楼下,人从一楼开灯上二楼,如果没有双控开关的话,那一楼的灯岂不是经常在亮而耗电,而有了双控开关后,在一楼开灯后,上了二楼后可按双控开关进行关灯,从而省去了耗电的损失。

三开单控开关怎么接线?首先要用测电笔找到火线,然后火线要与3个接线柱(如图)连接,余下的三根线就是连接灯泡的线,在图示的另外三个接线柱随便接,然后试验开关,找好开关对应的灯,记住就可以,如果感觉顺序不方便,可以交换。

三控开关,是指对某个装置设备进行多地方的分别控制,例如:三个开关控制同一盏灯,就是在双控的基础上,把两个开关的连接线中间再加上一个双刀双掷开关。

如果没有的话,也可以用双开代替。

在生活中我们常常会看到,要打开一盏灯,在客厅进门时可以控制,到了卧室需要休息时无需再跑到客厅去关灯,一般在卧室也会安装一个开关对客厅的灯进行控制。

这种情况在很多工厂或公司里对某个设备两地甚至多地控制是很平常的事情,所以三控就是在不同地方安装的开关按扭,可以共同控制的同一设备的电源。

上面电路图中,K1和K3就是普通的双控开关,中间的开关比较特殊,称为“中途开关”(或叫“中途掣开关”、“双路换向开关”)。

在别墅、错层等大面积房型,或一些公共场所中,可能会有一个电器(常见为照明电器)需要在三个甚至更多位置进行通断控制。

中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器,需要两只双控开关加一只中途开关;(如无也可用双联开关代替) 四个位置控制一个电器,需要两只双控开关加两只中途开关;五个位置控制一个电器,需要两只双控开关加三只中途开关,以此类推。
