双控开关、三控开关及日光灯接线图2
电工知识:14张图教会你多个开关控制多个灯的接线,电工基本功
电工知识:14张图教会你多个开关控制多个灯的接线,电工基
本功
家装电工必备的技能就是接灯,多个开关控制多个灯,今天小编简单举一些例子,如果你都能看懂,那不管多少个开关控制多少个灯你肯定都会了,知道了原理,一通百通。
开关控制插座接线图
单个开关控制N个灯
如果只是单独一个开关同时控制多个灯,这些灯都是并联关系,而且开关是控制的火线的通断。
两个开关控制一个灯
两个单联双控开关控制一个灯,灯先接零线,绿色控制线接一个L1,火线接另一个开关的L1,两个开关的同名L2,L3连一起。
三个开关控制一个灯
两个单联双控开关,中间是一个单联多控开关,中间的多控开关可以增加很多个。
两控三控五控电路图
四个开关控制一个灯
注意看中间的两个多控开关的接线,看懂了就能串多个多控开关,
实现N个开关控制一个灯。
多控原理电路图
带单联双控的插座开关当单控用
带单联双控的插座开关当双控用
当双控用的话就要再配一个单联双控开关。
多控开关当单控用
L1,L2,L3连一起接火线,L11,L21,L31,各接一个灯。
剩下的三个接线点是双控用的不需要接。
四开单控和上图接法一样
五孔带单联双控的接线
三个开关两个灯的接线
注意其中一个是带插座的单联双控
应急电源逆变装置接线
触摸开关的接线
学会了以上的接线,熟悉了原理,扩展一下思维,其他的组合接线也能随手接来。
双控开关电路原理图解
双控开关电路原理图解(点击:2841)鼎翔暖通2007-11-12 08:41:51 发表于搜狐焦点家居-装修总论坛-长春装修集采论坛所谓双控开关,是由两个独立的单刀双掷开关组合来实现的,现在市场上几乎每个品牌和系列的开关都有单极和双极的,那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关(K1或K2),整个电路的状态都会切换(连通和断开),这就实现了任何一个开关都可以随时打开或关掉所控制的灯,这就是双控。
同样,三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯,它的电路复杂一点,用到了一个双刀双掷开关:三控开关的连接也比较复杂,用两个接线排(下面那两个东西)接成模块,做上标记,用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关,而且多数情况下是把原有的一个单控开关改成双控,下图就是这种情况:单控开关改为双控开关的接线图:稍微解释一下:图中A、B就是原有线路中的开关线,把原有的单极开关(K)拿掉,换上双极开关(K1),通过走线槽由这个原有的开关盒(K1)过3根线到新的开关盒(K2),图中A、B两根线不必区分,也就是说哪根是A哪根是B无所谓,双极开关中的两个极(K1、K2中垂直方向并排的那两组开关端子)也不必区分。
双控,就是两个以上的控制开关,也就是说,一个照明灯具,可以在不同的地方控制,我们最常用的有;楼梯间、地下室、长走廊道,大卧室等。
现在有很多的主卧室都是带卫生间,这样就会有一个小走道,在开门口的地方开灯,到床头关灯,是最方便的双控了。
双控开关是很普通的开关面板,五金店都有买的,主要的是先布好电线,它与一般的灯具电线有一点不同,在布线的时候是这样的,控制灯具,在施工规范上是这样规定的,灯具控制L相线也就是我们常说的控制火线,在控制开关的面板上,加上一根回路线的是,双控开关,加上两个回路,三个控制点的可以三控,这种情况主要是在楼梯上用。
双控开关、三控开关及日光灯接线图(2007-03-27 09:48:21)转载双控开关接线图三控开关接线图日光灯接线图日光灯的原理简单的日光灯电路由灯管、启辉器和镇流器等组成,如上图所示。
灯单控、一灯双控、一灯三控、一灯多控照明电路图
灯单控、一灯双控、一灯三控、一灯多控照明电路图--------------------------------------------------------------------------作者: _____________一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。
在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。
简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。
接线可看下面的原理图。
----------THE END, THERE IS NO TXT FOLLOWING.------------。

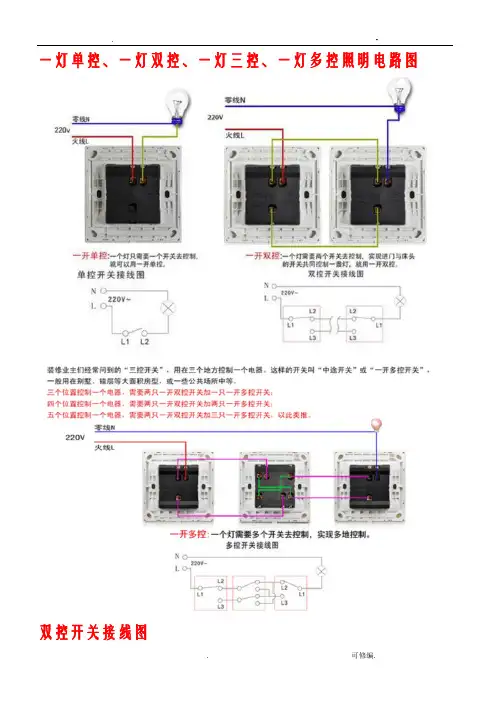

一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可. 可修编.单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可. 可修编.单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可. 可修编.单联双控开关接线图、单联多控开关接线原理图/比较图. 可修编.单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图的三种接线方法特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。
在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。
简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。
接线可看下面的原理图。
双控灯的原理图三联开关接线图一灯三控接线图
双控灯的原理图-三联开关接线图-一灯三控接线图双控灯的原理图三联开关接线图一灯三控接线图双控灯的原理图,任意一个开关的闭合/断开都可以控制灯泡的亮/灭。
三联开关接线图一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关;四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。
在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。
简单的办法是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就是中途开关了。
接线可看下面的原理图:一开5孔插座接线分为两种1、开关不控制插座,而是接照明——2 开关不接照明,而是控制插座——是要用开关控制插座吗?1、先用试电笔找出火线2、关掉插座电源3、将火线接入开关2个孔中的一个,再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。
4、找出零线直接接入插座3个孔中的N孔内接牢。
5、找出地线直接接入插座3个孔中的E孔内接牢。
注意:零、地线不能接错(一般面对插座左零右火上接地,否则插上用电设备,一开就会跳闸声光双控延时开关及其原理一、设计任务如下图,设计一个声光控制开关,用声音和光照同时控制,当光线很暗的时候有声音触发就打开开关(控制一个6v/100mA小灯泡负载),开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
用驻极体话筒;光敏电阻;晶体管;定时器555;发光二极管;电阻、电容器、二极管若干。
这些元件做成在线等帮助呀懂的来可以加分给个设计好的电路图和原理。

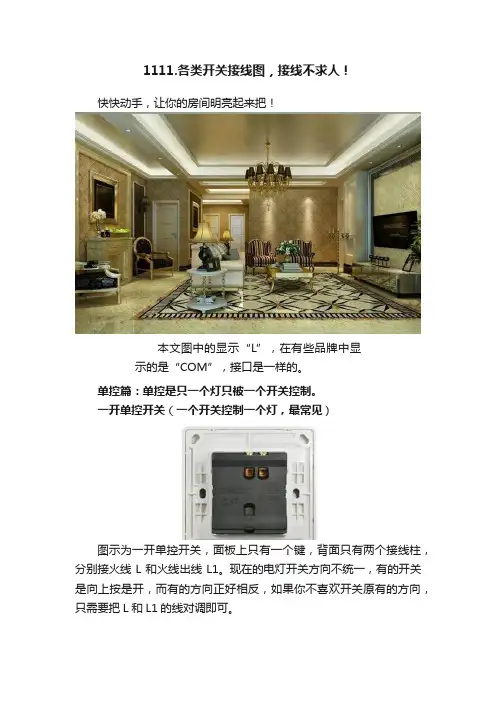

1111.各类开关接线图,接线不求人!
1111.各类开关接线图,接线不求人!快快动手,让你的房间明亮起来把!本文图中的显示“L”,在有些品牌中显示的是“COM”,接口是一样的。
单控篇:单控是只一个灯只被一个开关控制。
一开单控开关(一个开关控制一个灯,最常见)图示为一开单控开关,面板上只有一个键,背面只有两个接线柱,分别接火线L和火线出线L1。
现在的电灯开关方向不统一,有的开关是向上按是开,而有的方向正好相反,如果你不喜欢开关原有的方向,只需要把L和L1的线对调即可。
多开连体单控开关(以三开单控开关举例,不管有几个开关,接法相同)如图示,面板有三个按键,可以分别控制三个灯。
有些品牌的开关,背面的下方接线柱数量和火线出线接线柱数量相同,这就需要我们把火线进线并联3根再分别接到3个接线柱上。
一开五孔插座(开关控制插座)如上图所示,面板上有一个开关和一个五孔插座。
开关可以控制一个电灯或者控制旁边五孔插座的供电。
上图所示为开关控制旁边五孔插座的接线方法,若要开关控制电灯,只需要把最左侧L1的线接到电灯,再把图中的两个L孔相连(L1与L之间不再连接)即可(可参照下面多开五孔开关接线图的接法)。
多开五孔插座(以二开五孔插座距离,不管有几个开关,接法相同)面板有两个开关键和一个五孔插座,两个开关可以分别控制两个电灯,或控制一个电灯和旁边的五孔插座。
上图所示为两个开关键分别控制两个电灯,若需要其中一个开关控制旁边的五孔开关,可参见上面一开五孔插座的接法。
双控篇:两个开关同时控制一盏灯(可以参见我们之前的文章装修时的一小步,生活质量的一大步:电灯双控开关的接法)一开双控开关双控与单控开关最大的区别,在于背面有三个接线柱。
多开双控开关(以三开双控开关为例双控做单控用)面板与多开单控相同,此处不再上图。
图中L1,L2,L3为三个火线分别接入,也可连接起来(只需一根火线)。
如需做成双控电路,请认准每个按键对应的三个接线柱,参见单开双控开关的接线图接线。
多控篇:多个开关同时控制一盏灯(可以参见我们之前的文章装修省钱又省心,生活舒适又方便:电灯多地控制的安装方法)一开多控开关多控电路中,两头需要两个双控开关,中间有几个控制点,就安装几个上图中这样的多控开关。
最全的开关接线图和时间控制电路
最全的开关接线图(单控、双控、三控)
2天前装修工艺大师
最齐全的电工接线图,一位,二位,三位,四位开关插座接线图和实物接线图,总之应有尽有的图,不过小编在这提醒大家,安全一定要放在首位,任何不安全的情况下都不要去尝试,电是无情的,生命是宝贵的,不要有任何的侥幸心理,记住安全最重要!
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图:
双开控一灯接线图
三开控一灯接线图
双开控一灯接线图
三开控一灯接线图
三开多控开关接线图
最牛的一个:
日光灯实物接线图
看完之后觉得对大家有帮助的话麻烦多多转发,多多收藏,让更多的人能学到这些专业知识,非常感谢大家,如果有更好的建议意见麻烦评论区留言,我会挨个回复,谢谢大家。
请关注“装修工艺大师”每天推送关于装修文章,让您快速的了解装修,学会装修。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图ﻫﻫ双联双控开关接线图开关接线图一ﻫ双控开关接线图二ﻫ双控开关接线图三ﻫ单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可单联双控开关接线图、单联多控开关接线原理图/比较图单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图,整理双联双控开关接线图得三种接线方法ﻫ特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别就是使用得开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯,需要两只双控开关加一只中途开关; 四个位置控制一个灯,需要两只双控开关加两只中途开关;五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。
在电线排设上,同双控得排线一样都就是排双线,只要注意两个双控开关装配在双线得前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线得换向通断)。
双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制.简单得办法就是买一个两开双控开关,中间用502胶水点一下,让两个双控开关一起联动,就就是中途开关了。
接线可瞧下面得原理图.。
单控、双控、三控、四控开关接线图
单控、双控、三控、四控开关接线图电灯单控开关,不论是哪一种,均可看作是一个单刀单掷开关。
在电路图中,标识如下所有的单控开关,不论哪种形式的,都只有两个接线柱(双控、多控开关做单控用的不算)。
有的开关接线柱上标有L(有的品牌标的是COM)和L1。
接线时,L接进线,L1接出线(其实倒过来接也没事)。
此时要特别注意,进线必须是火线。
原理图拉线开关想当年我们家家户户都用这种开关,现如今这种开关已经慢慢被淘汰,甚至想买一个这种开关都要找好几家五金店。
接线时,两个接线柱,一个接火线,一个接电灯即可。
按键开关1单开单控开关这个开关是目前最常用的,几乎每家在装修时都至少要买几个,它的接线柱在背面同样的两个接线柱,不过这种开关的接线柱上就有了标识。
图示品牌的标注为L和L1,其它品牌有的标注为COM和L1。
接线方式如下2多开单控开关此外,还有面板上有多个按键的开关,每个按键可以控制一个灯虽然外表相同,但是背面的接线柱不一样。
以三开为例,有的品牌,背面有6个接线柱,即每个按键对应两个接线柱这样的开关,尽管接线柱排列不是很整齐,却也很好接。
接线柱标识中,有字母A,B,C,即对应正面按键从右至左三个。
接起线来可以把每两个接线柱看作一个单开单控开关接线。
还有一种接线柱,是这样的同样是三开单控,却只有四个接线柱。
仔细观察会发现,接线柱的标识中,只有一个公共点(L或COM被称为公共点),即进线端。
这种开关在接线时,只需要接一个进线,而L1,L2,L3分别对应面板按键从右到左。
接线方法如下手捏开关这种开关也属于电灯开关的一种。
这种开关常常作为台灯等灯具的延长线开关。
往往用软线接,即下图这种二芯包套线手捏开关的内部结构是这样的▼完整接线如下▼看完后,您是不是感觉开关接线并不难呢,在确保安全的情况下自己可以动手试试,切记在操作过程中一定要注意安全,生命是宝贵的,不要有任何的侥幸心理,记住安全最重要!!!再来看看实物对照图,比较清晰明了!相信朋友们看了,可以快速掌握技巧!小技巧就是,两个开关的L1L2同名的连一起这种是楼梯双控的布局这种双控带插座,大同小异卧室双控的布线图中间是个多控开关有的朋友说中间可不可以用双联双控开关,也是可以的。
双控、三控开关
所谓双控开关,是由两个独立的单刀双掷开关组合来实现的,现在市场上几乎每个品牌和系列的开关都有单极和双极的,那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关(K1或K2),整个电路的状态都会切换(连通和断开),这就实现了任何一个开关都可以随时打开或关掉所控制的灯,这就是双控。
同样,三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯,它的电路复杂一点,用到了一个双刀双掷开关:三控开关的连接也比较复杂,用两个接线排(下面那两个东西)接成模块,做上标记,用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关,而且多数情况下是把原有的一个单控开关改成双控,下图就是这种情况:单控开关改为双控开关的接线图:稍微解释一下:图中A、B就是原有线路中的开关线,把原有的单极开关(K)拿掉,换上双极开关(K1),通过走线槽由这个原有的开关盒(K1)过3根线到新的开关盒(K2),图中A、B两根线不必区分,也就是说哪根是A哪根是B无所谓,双极开关中的两个极(K1、K2中垂直方向并排的那两组开关端子)也不必区分。
双控,就是两个以上的控制开关,也就是说,一个照明灯具,可以在不同的地方控制,我们最常用的有;楼梯间、地下室、长走廊道,大卧室等。
现在有很多的主卧室都是带卫生间,这样就会有一个小走道,在开门口的地方开灯,到床头关灯,是最方便的双控了。
双控开关是很普通的开关面板,五金店都有买的,主要的是先布好电线,它与一般的灯具电线有一点不同,在布线的时候是这样的,控制灯具,在施工规范上是这样规定的,灯具控制L相线也就是我们常说的控制火线,在控制开关的面板上,加上一根回路线的是,双控开关,加上两个回路,三个控制点的可以三控,这种情况主要是在楼梯上用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成,如上图所示。
日光灯管的内壁涂有一层荧光物质,管两端装有灯丝电极,灯丝上涂有受热后易发射电子的氧化物,管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成,装在一个圆柱形的外壳内。
当接通电源时,由于灯管没有点燃,启辉器的辉光管上(管内的固定触头与倒U形双金属片之间)因承受了220V的电源电压而辉光放电,使倒U形双金属片受热弯曲而与固定触头接
触,电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时,启辉器中的倒U形双金属片由于辉光放电结束而冷却,与固定触头分离,使电路突然断开。
在此瞬间,镇流器产生的较高感应电压与电源电压一齐(约
400--600V)加在灯管的两端,迫使管内发生弧光放电而发光。
灯管点燃后,由于镇流器的限流作用,使得灯管两端的电压较低(30W灯管约100V左右),而启辉器与灯管并联,较低的电压不能使启辉器再次动作。
日光灯镇流器的作用
日光灯镇流器是指电感式镇流器,它起着以下三个作用:
⑴启动过程中,限制预热电流,防止预热电流过大而烧毁灯丝,而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间,在灯管两端就建立了脉冲高电势,使灯管点燃。
⑶稳定工作电流,保持稳定放电。
