内外墙全现浇工程施工方法
全现浇外墙脚手架拉结点施工工法(2)
全现浇外墙脚手架拉结点施工工法全现浇外墙脚手架拉结点施工工法一、前言全现浇外墙脚手架拉结点施工工法是一种常用于高层建筑外墙工程的施工技术。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程示例。
二、工法特点 1. 采用全现浇工法，可确保外墙的整体性、稳定性和耐久性。
2. 可适应各种墙体结构和高度的建筑物，施工灵活性强。
3. 拉结点技术使外墙的水平和垂直度能够得到有效控制，保证工程质量。
三、适应范围该工法适用于高层建筑的外墙工程，特别适合于结构体现浇内外墙的建筑，如钢筋混凝土框架结构等。
四、工艺原理通过拉结点技术，将脚手架与已浇筑的混凝土墙体连接起来，保证施工过程中墙体的稳定性和整体性。
具体实施中，需要进行以下技术措施：1. 脚手架搭设：根据所需高度和外墙结构，搭设出稳定可靠的脚手架。
2. 墙体预埋件安装：在已浇筑好的墙体上安装拉结点钢筋和预埋件。
3.脚手架拉结点设置：设置拉结点，并通过连接装置将脚手架与墙体连接。
4. 混凝土灌浆：将混凝土灌浆填充到拉结点的空腔中，增强连接强度。
五、施工工艺1. 确定拉结点位置和数量，并在墙体上钻孔安装预埋件。
2. 在脚手架立杆上安装拉结点装置。
3. 将立杆与拉结点连接，确保连接牢固可靠。
4. 连接好的脚手架拉结点进行钢筋网固定和混凝土灌浆。
5. 等待混凝土灌浆固化后，对脚手架进行拆除。
六、劳动组织1. 需要合理组织安排工人的作业时间和任务，确保施工进度和质量。
2. 安排专业的施工队伍进行施工，保证工艺操作的准确性和效率。
七、机具设备 1. 脚手架：用于搭设和支撑施工作业平台。
2. 钻孔机：用于在墙体上进行孔洞预埋件的安装。
3. 混凝土灌浆机：用于将混凝土灌浆填充到拉结点的空腔中。
八、质量控制通过对拉结点的设计和施工过程的监控，确保拉结点的强度符合设计要求，并对混凝土灌浆进行质量检测，保证灌浆的均匀性和密实性。

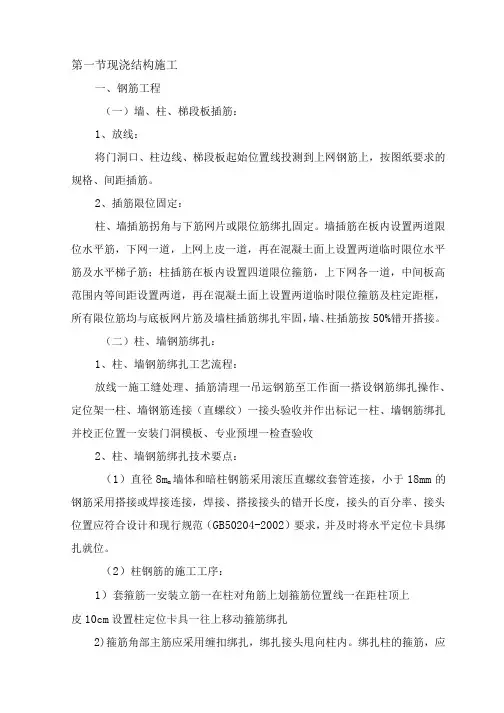

现浇结构施工
第一节现浇结构施工一、钢筋工程（一）墙、柱、梯段板插筋：1、放线：将门洞口、柱边线、梯段板起始位置线投测到上网钢筋上，按图纸要求的规格、间距插筋。
2、插筋限位固定：柱、墙插筋拐角与下筋网片或限位筋绑扎固定。
墙插筋在板内设置两道限位水平筋，下网一道，上网上皮一道，再在混凝土面上设置两道临时限位水平筋及水平梯子筋；柱插筋在板内设置四道限位箍筋，上下网各一道，中间板高范围内等间距设置两道，再在混凝土面上设置两道临时限位箍筋及柱定距框，所有限位筋均与底板网片筋及墙柱插筋绑扎牢固，墙、柱插筋按50%错开搭接。
（二）柱、墙钢筋绑扎：1、柱、墙钢筋绑扎工艺流程：放线一施工缝处理、插筋清理一吊运钢筋至工作面一搭设钢筋绑扎操作、定位架一柱、墙钢筋连接（直螺纹）一接头验收并作出标记一柱、墙钢筋绑扎并校正位置一安装门洞模板、专业预埋一检查验收2、柱、墙钢筋绑扎技术要点：（1）直径8m m墙体和暗柱钢筋采用滚压直螺纹套管连接，小于18mm的钢筋采用搭接或焊接连接，焊接、搭接接头的错开长度，接头的百分率、接头位置应符合设计和现行规范（GB50204-2002）要求，并及时将水平定位卡具绑扎就位。
（2）柱钢筋的施工工序：1）套箍筋一安装立筋一在柱对角筋上划箍筋位置线一在距柱顶上皮10cm设置柱定位卡具一往上移动箍筋绑扎2)箍筋角部主筋应采用缠扣绑扎，绑扎接头甩向柱内。
绑扎柱的箍筋，应垂直于受力钢筋，并使箍筋弯钩的重叠区沿受力方向间隔错开设置。
(3)特别注意伸缩缝、沉降缝位置的柱箍筋按照缝分成两部分，在加工时，重叠区应加工在不同位置，绑扎时避免绑错方向。
(4)对尺寸较大的框架柱应搭设临时操作架，兼做钢筋临时定位，并设临时支撑，防止钢筋位移。
(5)考虑到本工程墙体厚度及高度，在安装前应搭设临时操作架兼作钢筋临时定位。
(6)墙体钢筋在绑扎前，应清除施工缝处混凝土软弱层，并清除钢筋上裹的混凝土浮浆；并根据所放墙体位置线按1：6的坡度对位移钢筋进行调整。
现浇钢筋混凝土施工方案
现浇钢筋混凝土施工方案第1篇现浇钢筋混凝土施工方案一、项目背景随着我国城市化进程的加快，基础设施建设的需求日益增长。
现浇钢筋混凝土结构作为建筑工程中常见的一种结构形式，因其良好的整体性能、较高的抗震性能以及灵活的设计特性而被广泛应用于各类建筑中。
为确保施工质量、提高施工效率，特制定本施工方案。
二、施工目标1. 确保施工过程中的安全、环保、节能；2. 严格遵循国家标准、行业规范，确保工程质量；3. 提高施工效率，缩短工期；4. 优化资源配置，降低工程成本。
三、施工准备1. 施工图纸及技术规范：施工前应充分熟悉施工图纸，掌握设计要求、技术规范以及施工工艺；2. 施工人员：组织具有相应资质的施工队伍，并对施工人员进行技术培训；3. 施工材料：按照设计要求及国家标准，选择合格的建筑材料，并做好材料检验工作；4. 施工设备：配置齐全的施工设备，确保设备性能良好；5. 施工现场：做好施工现场的临时设施搭建、环境保护及安全生产等工作。
四、施工工艺1. 测量定位：根据设计图纸，采用全站仪、水准仪等测量设备进行施工放样，确保结构物的位置、尺寸准确；2. 钢筋工程：按照设计要求及规范规定，进行钢筋加工、绑扎、焊接等工序，确保钢筋骨架的稳定性和可靠性；3. 模板工程：选用合适的模板材料，按照设计图纸进行模板制作、安装，确保模板的强度、刚度及稳定性；4. 混凝土工程：采用泵送混凝土，严格按照混凝土施工工艺进行浇筑、养护，确保混凝土的强度、密实度及耐久性；5. 预埋件及预留孔洞：根据设计要求，准确预埋各类预埋件，预留孔洞；6. 施工缝处理：合理设置施工缝，严格按照规范要求进行处理，确保结构整体性能；7. 装饰装修：根据设计要求，进行内外墙抹灰、地面铺设等装饰装修工程；8. 质量验收：按照国家标准、行业规范，对施工过程进行质量验收，确保工程质量。
五、施工质量控制1. 施工过程中，严格执行国家、行业及地方的相关标准、规范；2. 对关键工序、重要部位进行严格把控，实行质量一票否决制；3. 建立健全质量管理体系，加强质量培训，提高施工人员质量意识；4. 对施工材料、设备进行定期检查、维护，确保其性能稳定；5. 强化施工过程监测，及时发现问题，制定整改措施，确保工程质量。
现浇清水混凝土施工方案
现浇清水混凝土施工方案清水混凝土是一种常见的建筑材料，适用于各种建筑结构和工程中。
在施工现场，现浇清水混凝土是一种常见的施工方式，其优点包括施工简单、成本低廉、施工周期短等。
本文将就现浇清水混凝土的施工方案进行详细介绍。
1. 施工准备在进行现浇清水混凝土施工前，首先需要做好充分的施工准备工作。
施工准备包括但不限于以下工作：•设计方案确认•材料准备•施工人员培训和技术交底•施工设备检查和维护2. 现浇清水混凝土施工流程2.1 模板安装在进行现浇清水混凝土施工时，首先需要搭建好适当的模板。
模板的安装需要考虑混凝土的形状和尺寸，确保混凝土浇筑后能够得到理想的形状。
2.2 混凝土搅拌与运输在模板搭建完成后，需要进行混凝土的搅拌和运输。
搅拌站会按照设计的比例将水泥、沙子、石子等原材料进行搅拌，然后通过搅拌车将混凝土运输到施工现场。
2.3 浇筑和振捣混凝土运输到现场后，需要立即进行浇筑。
在浇筑过程中，要避免出现空鼓、错位等现象，确保混凝土整体质量。
同时，在浇筑完成后要及时进行振捣，以确保混凝土的密实性。
2.4 养护混凝土浇筑完毕后，还需要进行养护工作。
养护的目的是为了让混凝土逐渐硬化并达到设计强度。
养护期间需要保持混凝土湿润，避免太阳直射等不利条件。
3. 施工注意事项在进行现浇清水混凝土施工时，需要注意以下事项：•确保混凝土搅拌均匀•控制浇筑速度，避免冷缝•确保模板支撑稳固•注意施工现场安全结语现浇清水混凝土施工是一项细致的工程，需要施工人员严格按照方案进行操作。
只有认真细致地完成每一个环节，才能确保施工质量和安全。
希望本文的介绍能对相关人员有所帮助。

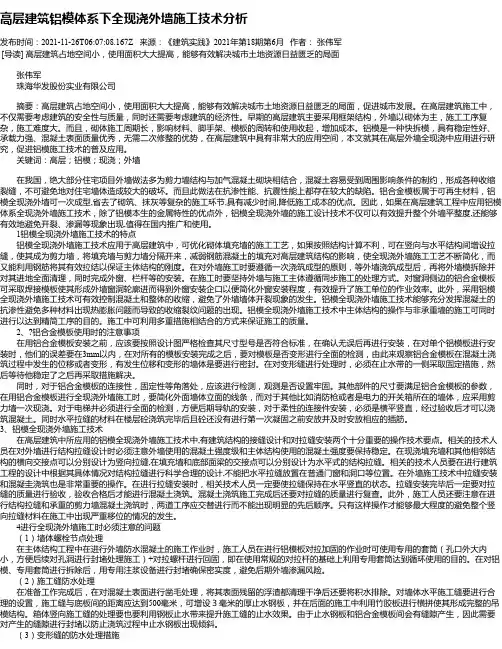

高层建筑铝模体系下全现浇外墙施工技术分析
高层建筑铝模体系下全现浇外墙施工技术分析发布时间：2021-11-26T06:07:08.167Z 来源：《建筑实践》2021年第18期第6月作者：张伟军[导读] 高层建筑占地空间小，使用面积大大提高，能够有效解决城市土地资源日益匮乏的局面张伟军珠海华发股份实业有限公司摘要：高层建筑占地空间小，使用面积大大提高，能够有效解决城市土地资源日益匮乏的局面，促进城市发展。
在高层建筑施工中，不仅需要考虑建筑的安全性与质量，同时还需要考虑建筑的经济性。
早期的高层建筑主要采用框架结构，外墙以砌体为主，施工工序复杂，施工难度大。
而且，砌体施工周期长，影响材料、脚手架、模板的周转和使用收起，增加成本。
铝模是一种快拆模，具有稳定性好、承载力强、混凝土表面质量优秀，无需二次修整的优势，在高层建筑中具有非常大的应用空间，本文就其在高层外墙全现浇中应用进行研究，促进铝模施工技术的普及应用。
关键词：高层；铝模；现浇；外墙在我国，绝大部分住宅项目外墙做法多为剪力墙结构与加气混凝土砌块相结合，混凝土容易受到周围影响条件的制约，形成各种收缩裂缝，不可避免地对住宅墙体造成较大的破坏。
而且此做法在抗渗性能、抗震性能上都存在较大的缺陷。
铝合金模板属于可再生材料，铝模全现浇外墙可一次成型,省去了砌筑、抹灰等复杂的施工环节,具有减少时间,降低施工成本的优点。
因此，如果在高层建筑工程中应用铝模体系全现浇外墙施工技术，除了铝模本生的金属特性的优点外，铝模全现浇外墙的施工设计技术不仅可以有效提升整个外墙平整度,还能够有效地避免开裂、渗漏等现象出现,值得在国内推广和使用。
1铝模全现浇外墙施工技术的特点铝模全现浇外墙施工技术应用于高层建筑中，可优化砌体填充墙的施工工艺，如果按照结构计算不利，可在竖向与水平结构间增设拉缝，使其成为剪力墙，将填充墙与剪力墙分隔开来，减弱钢筋混凝土的填充对高层建筑结构的影响，使全现浇外墙施工工艺不断简化，而又能利用钢筋将其有效拉结以保证主体结构的刚度。

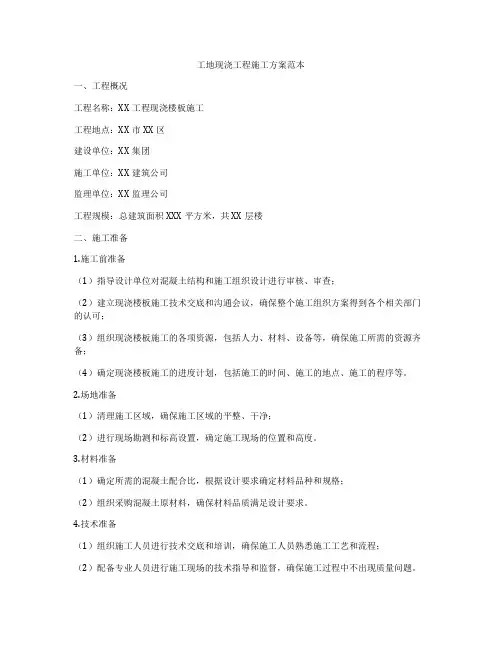

工地现浇工程施工方案范本
工地现浇工程施工方案范本一、工程概况工程名称：XX工程现浇楼板施工工程地点：XX市XX区建设单位：XX集团施工单位：XX建筑公司监理单位：XX监理公司工程规模：总建筑面积XXX平方米，共XX层楼二、施工准备1.施工前准备（1）指导设计单位对混凝土结构和施工组织设计进行审核、审查；（2）建立现浇楼板施工技术交底和沟通会议，确保整个施工组织方案得到各个相关部门的认可；（3）组织现浇楼板施工的各项资源，包括人力、材料、设备等，确保施工所需的资源齐备；（4）确定现浇楼板施工的进度计划，包括施工的时间、施工的地点、施工的程序等。
2.场地准备（1）清理施工区域，确保施工区域的平整、干净；（2）进行现场勘测和标高设置，确定施工现场的位置和高度。
3.材料准备（1）确定所需的混凝土配合比，根据设计要求确定材料品种和规格；（2）组织采购混凝土原材料，确保材料品质满足设计要求。
4.技术准备（1）组织施工人员进行技术交底和培训，确保施工人员熟悉施工工艺和流程；（2）配备专业人员进行施工现场的技术指导和监督，确保施工过程中不出现质量问题。
1.模板安装（1）根据设计要求和标高设置，确定现浇楼板的尺寸和位置，进行模板的设置和调整；（2）模板应根据设计要求进行拼装，确保模板的刚度和承重性能满足施工要求；（3）模板要进行防水处理，确保混凝土的充填不会引起模板脱模和渗漏。
2.钢筋加工和安装（1）根据设计要求，对现浇楼板的钢筋进行加工和整理，确保钢筋的位置和数量符合要求；（2）进行现浇楼板的钢筋绑扎，确保钢筋的连接牢固、位置正确。
3.混凝土浇筑（1）在混凝土浇筑前，要对模板进行检查和调整，确保模板的完整性和平整度；（2）混凝土浇筑要按照设计要求进行，控制浇筑速度和厚度，确保混凝土的均匀性和质量；（3）混凝土浇筑后，要进行养护，确保混凝土的强度和稳定性。
4.脱模和养护（1）混凝土浇筑后，要对现浇楼板的模板进行脱模，确保模板和混凝土的分离；（2）脱模后，要对现浇楼板进行养护，确保混凝土的强度和表面质量。
内外墙抹灰专项施工方案
内外墙抹灰专项施工方案一、施工前准备1.1 确认施工范围，检查施工材料及工具的准备情况。
1.2 清理施工区域，确保墙面干燥无杂物，防止影响抹灰质量。
二、材料及工具准备2.1 抹灰原材料：水泥、砂浆、外墙环保涂料等。
2.2 工具：抹灰板、抹刀、刷子、水平仪、锤子、尺子等。
三、施工步骤3.1 外墙抹灰施工步骤： - 3.1.1 在墙面先进行找线，划出抹灰的范围。
- 3.1.2调制砂浆，确保砂浆比例准确。
- 3.1.3 用抹灰板格拉抹灰，注意厚度均匀。
- 3.1.4 刮平表面，使整个外墙表面光滑。
3.2 内墙抹灰施工步骤： - 3.2.1 在墙面找线，确定抹灰范围。
- 3.2.2 准确调配水泥、砂浆比例。
- 3.2.3 使用抹灰板将砂浆均匀涂抹在墙面上。
- 3.2.4 使用抹刀修整，保证墙面平整。
四、施工质量控制4.1 外墙抹灰需注意防水、防裂，确保外墙表面平整、无空鼓。
4.2 内墙抹灰需保持一定的湿度，避免出现开裂现象。
4.3 施工结束后需进行验收，确认抹灰质量符合要求。
五、施工安全注意事项5.1 操作人员需佩戴安全帽、手套等个人防护用品。
5.2 施工现场需设置警示牌，确保施工安全。
5.3 遵循相关施工规范，确保施工顺利进行。
六、施工总结本文介绍了内外墙抹灰专项施工方案，通过施工前准备、材料及工具准备、施工步骤、施工质量控制、施工安全注意事项等多个方面的详细说明，帮助施工人员掌握抹灰施工要点，保证施工质量及施工安全，提高施工效率。
全现浇大多层住宅楼工程主要项目施工方法
全现浇大多层住宅楼工程主要项目施工方法
1.地基处理：首先进行地基的处理，包括清理地表杂物、挖掘地基坑、进行地基加固等。
地基处理的质量直接影响到整个楼房的稳定性和安全性。
2.楼梯及电梯井施工：根据设计图纸施工各个楼梯及电梯井，主要包
括浇筑混凝土、搭设脚手架、安装钢筋等。
3.楼板施工：制定合理的施工方案，按照设计要求进行楼板的浇筑。
首先搭设好楼板脚手架，然后进行钢筋的预埋和连接，最后进行混凝土的
浇筑和养护。
4.竖向结构施工：施工楼梯及电梯井的立柱和剪力墙。
首先进行立柱
和剪力墙的布置，然后进行钢筋的预埋和连接，最后进行混凝土的浇筑和
养护。
5.外墙施工：首先进行外墙的布置和施工，包括墙柱、构架和外墙保
温层等。
然后进行砌筑砖墙或者进行外墙的其他材料安装。
6.内部分隔墙施工：根据设计图纸进行内部分隔墙的施工，包括墙的
布置和砌筑。
7.屋面施工：根据设计要求进行屋面的施工，包括搭设屋面脚手架、
安装钢筋和木料等，然后进行防水处理和铺设屋面材料。
8.安装工程施工：完成主体结构的施工后，进行建筑安装工程的施工，包括电线管道、水管道、暖气设备等的安装。
9.内部装修施工：进行室内装修的施工，包括地面铺设、墙面装修、
天花板安装、门窗安装等。
10.环境治理：施工结束后，进行环境治理工作，包括清理杂物、清洗工地、绿化等。
现浇混凝土面层施工方案
现浇混凝土面层施工方案一、工程概况与目标本工程为现浇混凝土面层施工，旨在确保施工质量的同时，提高施工效率，保证工程安全，满足设计要求和使用功能。
工程地点为[具体地址]，计划施工面积为[具体面积]，预计施工周期为[具体时间]。
二、材料选择与检验水泥：选用符合国家标准的普通硅酸盐水泥，强度等级不低于42.5级。
骨料：粗骨料选用粒径为5-20mm的碎石，含泥量不大于1%；细骨料选用中粗砂，含泥量不大于3%。
外加剂：根据工程需要，选用合适的混凝土外加剂，如减水剂、缓凝剂等。
水：使用清洁、无杂质、无污染的饮用水。
所有材料进场前需进行质量检验，确保符合设计要求和国家标准。
三、施工设备与人员施工设备：混凝土搅拌机、输送泵、振动器、平板振动器、抹平机等。
施工人员：施工队伍需具备相应的施工经验和技能，施工前需进行安全和技术交底。
四、施工前准备工作对施工现场进行清理，确保无杂物、无积水。
进行基层处理，确保基层平整、无油污、无起砂。
根据设计图纸进行放样，标出面层标高和控制线。
五、施工流程与方法配合比设计：根据设计要求和材料性能，进行混凝土配合比设计。
搅拌与运输：按照配合比进行混凝土搅拌，确保搅拌均匀；使用输送泵将混凝土运输至施工现场。
浇筑与振捣：采用分层浇筑的方法，每层厚度不超过300mm；使用振动器和平板振动器进行振捣，确保混凝土密实。
找平与抹平：在混凝土初凝前，使用抹平机进行找平，然后用刮杠和木抹子进行抹平。
养护：混凝土浇筑完成后，及时进行养护，防止混凝土开裂。
六、质量控制与安全措施质量控制：对混凝土原材料进行质量检查，确保符合设计要求；施工过程中加强监控，确保施工质量符合设计要求。
安全措施：施工现场设置安全警示标志，施工人员需佩戴安全防护用品；定期对施工设备进行检查和维护，确保设备安全运行。
七、工程进度与验收工程进度：按照施工计划进行施工，确保施工进度满足要求。
验收：工程完成后进行验收，验收内容包括混凝土强度、平整度、观感等。
高层建筑铝模体系下全现浇外墙施工技术刘猛猛韩熠洋朱学军刘洪强张瀚文
高层建筑铝模体系下全现浇外墙施工技术刘猛猛韩熠洋朱学军刘洪强张瀚文发布时间：2021-09-13T11:40:32.116Z 来源：《建筑科技》2021年9月下作者：刘猛猛韩熠洋朱学军刘洪强张瀚文[导读] 在我们城市建筑发展中，发现更多城市住地面积越来越紧张，现如今已出现大量的高层建筑，在高层建筑的整个修建过程中，住宅外墙采用的是砌体结构工艺复杂，流程多，施工难度大，外墙施工快慢影响了周转材料使用周期，也影响了企业的资金投入。
当然，在建筑行业发展的同时，出现了各种先进的施工工艺，施工技术，其中高层建筑采用铝模生产，实现外层施工技术的提升，采用全混凝土外墙与爬架相结合的快速施工方法，取得了不错的成绩。
中国建筑第五工程局有限公司刘猛猛韩熠洋朱学军刘洪强张瀚文 250102摘要：在我们城市建筑发展中，发现更多城市住地面积越来越紧张，现如今已出现大量的高层建筑，在高层建筑的整个修建过程中，住宅外墙采用的是砌体结构工艺复杂，流程多，施工难度大，外墙施工快慢影响了周转材料使用周期，也影响了企业的资金投入。
当然，在建筑行业发展的同时，出现了各种先进的施工工艺，施工技术，其中高层建筑采用铝模生产，实现外层施工技术的提升，采用全混凝土外墙与爬架相结合的快速施工方法，取得了不错的成绩。
关键词：高层建筑；铝模体系；全现浇；施工技术；外墙引言：一般情况来说，高层住宅楼的外场都会设有空调飘板、飘窗、外层装饰线条等等，相对来说，为了实现建筑的使用功能，导致外墙的施工难度较大，想要通过传统的施工方法实现施工效果，还是会存在大量人力物力资源的投入。
当然，通过铝模生产这样的方式，采用全现浇的生产工艺，极大程度上减少了施工的生产时间，这也符合绿色建筑的生产理念。
铝模属于快拆性系统，稳定性好，使用铝模生产出来的现浇混凝土表面质量平整，可以减少抹灰工艺，墙面质量好，这些都是目前铝模与爬架能够带给建筑施工的优势。
一、外墙全现浇外墙施工特点分析高层建筑外墙在整个施工浇筑成型这一个阶段中，外墙结构拆模之后直接安装外窗，阳台栏杆，外墙施工进度基本上和结构保持同步进行，外墙施工的进度比较快。
现浇混凝土结构工程施工工艺标准
现浇结构工程混凝土浇筑施工工艺标准1 范围本工艺标准适用于一般现浇框架、框架剪力墙、剪力墙结构混凝土的浇筑工程。
采用商品混凝土,混凝土输送泵泵送，对于少量的小型构配件混凝土和基础垫层可采用现场搅拌。
2 施工准备2．1 材料及主要机具：2．1．1 水泥：a、水泥拟选用32.5号以上的普通硅酸盐水泥。
b、水泥进场时，应有出厂合格证或试验报告，并要核对其品种、标号、出厂日期。
使用前若发现受潮或过期,应重新取样试验。
c、水泥质量证明书中各项品质指标应符合标准中的规定。
品质指标包括氧化镁含量、三氧化硫含量、烧失量、细度、凝结时间、安定性、抗压和抗折强度.d、混凝土的最大水泥用量不宜大于500kg/m3.2．1．2 砂：a、砂拟优先选用深圳码头优质河砂，严禁采用含氯量大的海砂.b、对于泵送砼，砂子宜用中砂，砂率宜控制在40%~50%。
c、砂的含泥量（按重量计)，当混凝土强度等级高于或等于C30时,不大于3%;低于C30时,不大于5%,对有抗渗、抗冻或其它特殊要求的混凝土用砂,其含泥量不应大于3％,对C10或C10以下的混凝土用砂，其含泥量可酌情放宽。
2．1．3 石子:a、宜选用花岗岩碎石b、石子最大粒径不得大于结构截面尺寸的1/4,同时不得大于钢筋间最小净距的3/4。
混凝土实板骨料的最大粒径不宜超过板厚的1/2。
且不得超过50mm。
对于泵送砼，碎石最大粒径与输送管内径之比,宜小于或等于1：3,卵石宜小于或等于1：2.5。
c、石子的含泥量（按重量计）对等于或高于C30混凝土时，不大于1％；低于C30时，不大于2%；对有抗冻、抗渗或其它特殊要求的混凝土，石子的含泥量不大于1％；对C10或C10以下的混凝土，石子的含泥量可酌情放宽.D、石子中针、片状颗粒的含量（按重量计），当混凝土等级高于或等于C30时，不大于15%；低于C30时不大于25％；对C10或C10以下，可以放宽到40％. 2．1．4 水：符合国家标准的生活饮用水可拌制各种混凝土，不需再进行检验. 2．1．5 外加剂：减水剂、早强剂、缓凝减水剂等应符合有关标准的规定，其掺量须经试验符合要求后,方可使用。
全现浇混凝土外墙工艺工法图集0618
编制说明《万科住宅建筑构造图集--- 全现浇混凝土外墙工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。
为了将系统配模的精度优势扩展到整个外墙，将外墙上及外墙以外的非结构构件，如后砌墙体、构造柱、空调板、外立面竖向薄板等统一为混凝土构件并与主体结构一次浇筑，从而减少工序，提高效率，实现外墙取消抹灰。
本工法是在总结武汉、佛山、深圳、大连、西安、成都、广州、上海、北京等公司应用全现浇混凝土外墙及系统配模经验的基础上，推出试行版。
供设计、施工、监理等单位在万科工程中试用。
1 编制依据《建筑抗震设计规范》 GB50011-2010《混凝土结构设计规范》 GB50010-2011《混凝土结构工程施工质量验收规范》 GB50204-2002（2011版）《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土建筑接缝用密封胶》 JC/T 881-2001《建筑工程大模板技术规程》 JGJ74-2003《全钢大模板应用技术规程》 DBJ01-89-2004《建筑施工模板安全技术规范》 JGJ162-2008《建筑施工高处作业安全技术规范》 JGJ80-91《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-992 适用范围万科及其下属公司在各地管理的新建及改、扩建的以采用实体混凝土外墙为围护结构的主流住宅项目。
3 主要内容本图集主要介绍全现浇混凝土外墙的具体做法，包括前期准备工作、设计过程中的具体操作办法、施工工艺流程、质量控制点以及结构拉缝、与外墙整体现浇配套的栏杆预留洞、钢副框、滴水线等细部设计处理的工艺节点和构造做法说明。
4 其他：当采用全现浇混凝土外墙结构拉缝的做法时，其材料的防火、防水、保温、隔声及隔震性能应满足规范及设计要求。
应确保水平缝、竖缝等部位满足防潮、防渗水要求。
本图集的做法必须与万科相关工程管理规定和流程配合使用。
内浇外板工程、内浇外砌及内外墙全浇工程施工要点
内浇外板工程、内浇外砌及内外墙全浇工程施工要点一、内浇外板工程施工：1．轴线和水平标高的测设。
（1）轴线的测设。
每栋建筑物的各个大角和流水分段处，均应设置标准轴线控制桩，据此用经纬仪引测各层控制轴线。
然后拉通尺放出其他墙体轴线，墙体的边线，大模板安装位置线和门洞口位置线等。
（2）水平标高的测设。
每幢建筑物设标准水平桩1～2个，并将水平标高引测到建筑物的首层墙上，作为水平控制线。
各楼层的标高均以此线为基准，用钢尺逐层引测。
每个楼层设两条水平线，一条离地面50厘米高，供立口和装修工程用；另一条距楼板下皮10厘米，用以控制墙体找平层和楼板的高度。
另外，在墙体钢筋上应弹出水平线，据此抹出砂浆找平层，以控制外墙板和大模板安装的水平度。
2．钢筋工程施工。
（1）墙体钢筋应采用焊网片。
（2）预制楼板的胡子筋在楼板安装后，应将胡子筋理直，并与横向的附加连接绑扎牢固。
圈梁及板缝梁的钢筋，必须保证其位置准确，搭接长度符合规定。
3．大模板的安装与拆除。
（1）准备工作：①大模板运到现场后，应清点数量，核对型号。
②模板的组装和试装。
③抄平放线，并在大模板下部抹好找平层砂浆。
（2）大模板的安装：①按模板编号顺序吊装就位。
采用组合式平模时，先安装横墙一侧的模板，靠吊垂直后，放入穿墙栓和塑料套管，然后安装另一侧的模板，经靠吊直后，旋紧穿墙螺栓。
横墙模板安装后，再安装纵墙模板。
采用拼装式大模板时，必须认真检查各个连接螺栓是否拧紧。
②安装组合式平模，并注意节点处理。
安装筒子模时应派专人将墙体的钢筋向外侧拉移，防止因钢筋歪斜影响就位，模板安装必须保证位置准确，立面垂直，接缝部位严密，不漏浆。
③内门洞口模板的安装。
内门洞口模板有两种做法，一种是先立门框，即在大模板安装之前，先将门框安装固定就位。
另一种是后立口，即在浇筑混凝土之前留出洞位置，以后再安装门框。
两种做法的施工方法是：一是先立口。
用方木或型钢做成带有斜度的（约1～2厘米）门框套模，夹在安装就位的门框两侧，其总的厚度比墙厚大1～3毫米，然后用两侧大模板将其夹紧，并用螺栓固定。
全现浇混凝土外墙的拉缝技术图文详解
全现浇混凝土外墙的拉缝技术图文详解1、概述随着对外墙防水质量要求的提升，结合铝模技术的应用，越来越多的高层，超高层住宅项目采用了全现浇混凝土外墙。
全现浇混凝土外墙包括两种墙体：一种是作为结构受力构件的混凝土剪力墙外墙（以下称剪力墙），另一种是取代原砌体外墙的混凝土构造外墙（以下称混凝土构造墙），简言之既是：全现浇混凝土外墙包括：剪力墙+混凝土构造强。
为使全现浇混凝土外墙复核结构设计假定，确保构造物的抗震性能，就需要将剪力墙和混凝土构造墙从受力性能上分割开来，结构拉缝即是实现这一目标的工程技术。
2、全现浇混凝土外墙的错误理解和操作指引2.1、采用全现浇混凝土外墙时，存在一些错误理解和操作，主要包括：（1）在设计阶段，结构图纸中体现了混凝土构造外墙，但其设置不合理，其受力情况不符合结构模型。
（2）结构图纸中未体现混凝土构造外墙，但在施工阶段，直接用混凝土构造外墙替代砌体外墙，错误认为混凝土强度高于砌体外墙强度即为安全。
2.2、合理的操作指引如下：（1）设计阶段考虑全现浇混凝土外墙做法，不设砌体外墙，根据结构模型布置剪力墙、混凝土构造外墙、结构拉缝措施等，施工阶段按图施工即可。
（2）当施工图按传统砌体外墙设计时，如在施工阶段改为全混凝土外墙做法，务必由设计对砌体外墙改混凝土构造墙进行复核，并注意以下几点：a）复核改混凝土构造墙后结构刚度变化的影响；b）复核改混凝土构造墙后荷载增加的影响；c）改混凝土构造墙后的技术措施：结构拉缝位置和节点构造等。
3、结构拉缝技术3.1、目的结构拉缝是为了隔离剪力墙和混凝土构造墙墙（取代砌体外墙的），使结构刚度合理，减少地震时墙体开裂对主体结构的影响。
3.2、结构拉缝分为竖向拉缝和水平拉缝，实施的主要材料为拉缝板，一般采用PVC材质，并在拉缝位置采取相匹配的构造措施。
3.3、结构拉缝设置在混凝土构造外墙与结构构件的交界线位置。
其中，竖向拉缝用于混凝土构造墙与左右剪力墙的分割；水平拉缝用于混凝土构造墙墙与上下部结构梁（或结构板）的分割。
内外墙全现浇工程施工方法
内外墙全现浇工程施工方法内外墙全现浇工程施工方法提要：安装大模板之前，必须先安装好三角挂架和平台板。
并且放好模板的位置线，保证大模板就位准确。
若采用装饰混凝土时，应把下层外墙竖向装饰线的中线内外墙全现浇工程施工方法内浇外砌工程有两种施工方法，一是先砌外墙，后浇内墙；二是先浇内墙，拆模后再砌外墙。
内浇外砌工程，其现浇内墙的施工方法与内浇外板工程相同。
内外墙全现浇工程施工内外墙全现浇工程的施工，其内墙部分与内浇外板工程相同。
现浇外墙的施工，要求其混凝土强度达／mm↑2以上，方能挂三角挂架。
在常温下c20混凝土需要3d时间，再加上安装三角挂架、模板等作业共需5d时间。
1．外墙施工工艺。
外墙墙体混凝土可以采用普通骨料和轻骨料混凝土，骨料不同，采用的施工工艺也不相同。
（1）内外墙为同一品种的混凝土时，应同时进行内外墙体的施工，其工艺流程如图4－39。
（2）内外墙采用不同集料的混凝土时，例如外墙采用轻集料混凝土，内墙采用普通混凝土，为防止内外墙在接茬处产生裂缝，宜分别浇筑内外墙混凝土。
2．外墙模板安装。
（1）安装大模板之前，必须先安装好三角挂架和平台板。
并且放好模板的位置线，保证大模板就位准确。
若采用装饰混凝土时，应把下层外墙竖向装饰线的中线，引至外侧模板的下口，作为安装该层竖向衬模的基准线，以保证上、下楼层线条的顺直。
在外侧墙面上，距层高10厘米处弹出楼层的水平标高线，作为模板和阳台底板安装的依据。
（2）安装墙外侧大模板时，应使大模板的滑动轨道搁置于支撑桁架的轨枕后，先用木楔将滑动轨道与前后轨枕固定牢固，并于后轨枕上放置防止大模板向前倾覆的横栓，然后才能摘除塔吊吊钩。
就位后松开固定底脚盘的螺栓，用撬棍拨动大模板，使其沿滑动轨道移至墙面位置，调整好标高及位置，使大模板下端的横向衬模进入墙面的凹槽内，并压紧下层外墙，防止漏浆。
最后拧紧轨道上的固定螺栓，将大模板固定。
（3）外侧大模板校正固定后，再安装内侧大模板。
内外墙施工方案
一、工程概况本工程为铁路青岛北客站安置区项目B-1区1＃、4#、6#楼及地下车库项目工程.位于青岛市李沧区安顺路以东，规划七路以西，规划二路以北.建设单位为青岛海创投资开发建设有限公司；勘察单位为青岛市勘察测绘研究院;设计单位为青岛城市建筑设计有限公司设计；监理单位为青岛万通监理有限公司，施工单位为中铁七局第五集团有限公司。
本工程建筑面积为83421.88平方米，规划建筑物为3个单体楼座，地上B1#楼27层（包含地下室），建筑面积:22653.79平方米；B4＃楼30层（包含地下室），建筑面积： 24760。
88平方米；B6#楼29层（包含地下室），建筑面积： 24407。
44平方米，地下车库建筑面积11599。
77平方米。
二、编制依据1、经审图办审查通过，由设计院下发的设计图纸2、已经通过甲方、监理审批的施工组织设计3、建筑工程施工质量验收统一标准（GB50300—2001)4、建筑装饰装修工程施工质量验收规范(GB50210—2001）5、现行建筑施工手册6、《山东省建筑工程施工工艺规程》7、建筑施工图纸及建筑做法图集L06J102《建筑工程做法》8、青岛市住宅工程质量通病防治手册三、内外墙抹灰分项工程做法；见下图四、抹灰前施工准备1、作业条件（1）窗框四周及脚手眼、空洞等堵缝脚手眼、空洞等封堵：首先将洞内杂物、灰尘等清洗干净,然后用砖将其补齐砌严。
（2）螺杆眼封堵：外墙螺杆洞外侧拓孔→螺杆洞内吹孔清扫→孔内注、喷水湿润→外墙螺栓孔外侧(或内墙一侧)防水砂浆封堵→螺栓孔中部发泡→螺栓孔外墙内侧（或内墙另一侧）封堵2.1采用机械对外墙螺杆洞外侧进行拓孔,深度50mm，拓孔直径不小于30mm。
2.2利用喷嘴或风枪对螺栓空洞内浮尘和垃圾进行清理后，注（喷）水进行提前湿润；2.3用掺有膨胀剂的防水砂浆对外墙螺栓孔外侧(或内墙螺栓孔的一侧）进行封堵;地上外墙螺栓孔需同时在外墙外侧抹直径70㎜、厚度为5㎜的防水砂浆饼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内外墙全现浇工程施工方法
内外墙全现浇工程施工方法
内浇外砌工程有两种施工方法，一是先砌外墙，后浇内墙；二是先浇内墙，拆模后再砌外墙。
内浇外砌工程，其现浇内墙的施工方法与内浇外板工程相同。
内外墙全现浇工程施工内外墙全现浇工程的施工，其内墙部分与内浇外板工程相同。
现浇外墙的施工，要求其混凝土强度达7.5N／mm↑2以上，方能挂三角挂架。
在常温下C20混凝土需要3d时间，再加上安装三角挂架、模板等作业共需5d时间。
1．外墙施工工艺。
外墙墙体混凝土可以采用普通骨料和轻骨料混凝土，骨料不同，采用的施工工艺也不相同。
（1）内外墙为同一品种的混凝土时，应同时进行内外墙体的施工，其工艺流程如图4－39。
（2）内外墙采用不同集料的混凝土时，例如外墙采用轻集料混凝土，内墙采用普通混凝土，为防止内外墙在接茬处产生裂缝，宜分别浇筑内外墙混凝土。
2．外墙模板安装。
（1）安装大模板之前，必须先安装好三角挂架和平台板。
并且放好模板的位置线，保证大模板就位准确。
若采用装饰混凝土时，应把下层外墙竖向装饰线的中线，引至外侧模板的下口，作为安装该层竖向衬模的基准线，以保证上、下楼层线条的顺直。
在外侧墙面上，距层高10厘米处弹出楼层的水平标高线，作为模板和阳台底板安装的依据。
（2）安装墙外侧大模板时，应使大模板的滑动轨道搁置于支撑桁架的轨枕后，先用木楔将滑动轨道与前后轨枕固定牢固，并于后轨枕上放置防止大模板向前倾覆的横栓，然后才能摘除塔吊吊钩。
就位后松开固定底脚盘的螺栓，用撬棍拨动大模板，使其沿滑动轨道移至墙面位置，调整好标高及位置，使大模板下端的横向衬模进入墙面的凹槽内，并压紧下层外墙，防止漏浆。
最后拧紧轨道上的固定螺栓，将大模板固定。
（3）外侧大模板校正固定后，再安装内侧大模板。
（4）当外墙体后施工时，在内墙外端要留出连接钢筋，用墙头模板将内墙端部封严。
（5）外墙大模板上的门窗洞上必须安装牢固，垂直方正，外侧大模板间的堵缝模板必须与大模板缝隙严密，连接可靠。
3．外墙轻骨料混凝土的浇筑。
（1）轻骨料容易在浇捣时上浮，因此应采取措施防止上浮。
混凝土要分层浇捣，每层厚度不大于50厘米。
尽量选用大直径的振捣棒振捣，插棒点距离要近，振捣时间不宜过长。
提棒速度要慢，尽量将泡排出。
（2）窗台以下部位不宜振捣密实，可以在窗台模板上开口，插入振捣棒振捣。
另外在窗口两侧加强振捣，使混凝土能灌满窗台以下部位。
（3）为了使外墙混凝土能较早地达到挂三角架的强度要求，在工序安排上，每天应先浇外墙混凝土，后浇内墙混凝土。
（4）振捣时不得用振捣棒触动衬模。
4．外墙大模板的拆除。
（1）拆除顺序。
拆除室内的导链、钢丝绳的连接固定装置→拆除穿墙螺栓及上口卡子→拆除外侧相邻大模板之间的堵缝模板→拆除门窗洞口模板与大模板的连接件，松开外侧大模板滑动轨迹的地脚螺栓紧固件→用撬棍向外侧拨动大模板，使其平移脱离墙面→松动大模板的地脚螺栓，使模板外倾并吊出→拆除内侧大模板→拆除门窗洞口模板→清理模板→刷脱模剂。
（2）外墙装饰混凝土模板拆除时，必须先平行向外移动，待衬模脱离墙面后，再松动
地脚螺栓，将模板吊出。
要防止衬模拉坏装饰图案或衬模脱落。
（3）拆除门窗洞口模板时，要先拆窗台模板，加设临时支撑后，再拆除两侧模板及角模。
上口底模要待混凝土强度达到规定强度后才能拆除。
感谢您的阅读！。
