水平定向钻机的方案设计
水平定向钻施工方案完整版
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。见示意图二：预扩孔和示意图三：回拖管线。
泥浆配制
由于穿越经过地层主要是圆砾、卵石、花岗岩、板岩。对泥浆的要求比较高，为克服对付这种不利因素，我们将采取以下措施：
1)水源采取就近从河道中取水，用水泵输送至水罐内，在水罐中沉淀、过滤后配浆。
2)按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。
3)为了确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装置。
水平定向ห้องสมุดไป่ตู้施工方案
水平定向钻施工方案
1.施工设备：
水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土
2.穿越施工流程
测量放线→钻机场地布置→钻机安装调试→钻导向孔→扩孔→洗孔→回拖→清理场地
3.测量放线
根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。
5.水平定向钻施工的特点：
定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
水平定向钻施工方案
水平定向钻施工方案一、编制依据2.1工艺流程图2.2工艺流程说明2.2.1施工准备2.2.1.1现场勘查（1）现场勘查资料既是导向孔轨迹设计的重要依据也将决定施工难易程度，同时也是计算造价的基础。
主要应确定以下内容：钻孔轴线和地面走向，地面相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置；钻机等设备进出场路线、道路情况以及钻机和配套设备布置所占用的场地和空间。
（2）测量施工所在地的地形地貌、地下管线走向及埋深情况，找准入钻点的准确位置。
（3）调查落实设备进场路线、钻杆倒运路线，行人来往通行规律，应采取安全措施，确保管线工程顺利施工。
（4）复查施工所在地的污水管、自来水管、高压电缆和通讯电缆位置及埋深是否和本次工程穿越的管线交叉。
2.2.1.2穿越曲线设计导向孔穿越曲线依据管材的曲率设计；钻孔长度一般以50～300m左右为一段，并根据路面及地下构筑物的情况现场调整，选择适当的出入点、入土点。
PE管线沿正在施工修筑的路边摆放、熔接。
2.2.1.3钻机设备就位前准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
（3）根据施工现场情况，确定导向孔轴线。
（4）因施工现场路面是沥青和混凝土路面，钻机地锚直接用铁桩锚固。
（5）入土端开挖2.0×1.5×1.0m的工作坑，出土端开挖4.0×2.0×1.5m的泥浆储运坑，具体位置视现场而定；如路面以下路基的构成为不宜穿越的砂砾石层，则工作坑须适当地延长并加深，以使入出土点及穿越曲线能够在土层中。
（6）为避免由于泥浆流量太大，对周围环境造成影响，施工中要及时清理泥浆。
钻机设备就位前准备2.2.1.4场地准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
水平定向钻机顶管施工方案
水平定向钻机顶管施工方案1. 引言水平定向钻机顶管施工是一种常用于河湖交叉、道路交叉等地下管线施工中的无开挖技术。
它以水平方向钻孔作为主要施工方式，通过钻孔引入钻杆和管道，最后完成管线的布设。
本文将详细介绍水平定向钻机顶管的施工方案。
2. 施工前准备在进行水平定向钻机顶管施工前，需要对工作场地进行充分的准备。
具体步骤如下：•场地勘测：通过现场考察和测量，确定施工所需的土壤情况、地下管线情况以及施工空间的限制等信息。
•场地清理：清除场地上的障碍物和垃圾，确保施工区域的平整。
•安全措施：根据施工环境的不同，制定相应的安全措施，包括防护网的设置、警示标识的摆放等。
3. 施工流程水平定向钻机顶管的施工流程主要包括以下几个步骤：3.1. 钻孔设计在进行钻孔前，需要进行钻孔设计。
钻孔设计是施工方案的关键一步，它需要考虑诸多因素，包括管道的深度、倾斜度、长度等。
钻孔设计的目标是保证管道的稳定性和施工的顺利进行。
3.2. 钻孔施工钻孔施工是水平定向钻机顶管的核心环节。
其具体步骤如下：1.钻孔设备安装：将水平定向钻机设备安装在施工点上，并调整其位置和角度，确保钻杆能够顺利进入土壤。
2.钻孔操作：操作钻机完成孔的空心部分的钻探，通过旋转钻杆和向前推进的方式完成钻孔过程。
3.钻杆更换：当钻孔深度达到一定程度后，需要更换钻杆，以保证钻孔的深度和方向的准确性。
4.钻孔检测：对钻孔进行检测，包括孔径、深度、倾斜度等参数的测量，确保钻孔的质量符合要求。
3.3. 管道布设钻孔施工完成后，需要进行管道的布设。
具体步骤如下：1.管道准备：根据实际情况，选择合适的管道材料和尺寸，对管道进行预处理，如切割、防腐等。
2.管道布设：通过钻孔口将管道引入地下，一端固定在钻杆上，另一端与已敷设好的管线相连接。
3.推进管道：通过旋转钻杆和推进装置的作用，逐渐将管道推入地下，直到完成全部管道的布设。
4. 安全措施在水平定向钻机顶管施工过程中，为了确保施工人员和周围环境的安全，必须采取一系列安全措施。

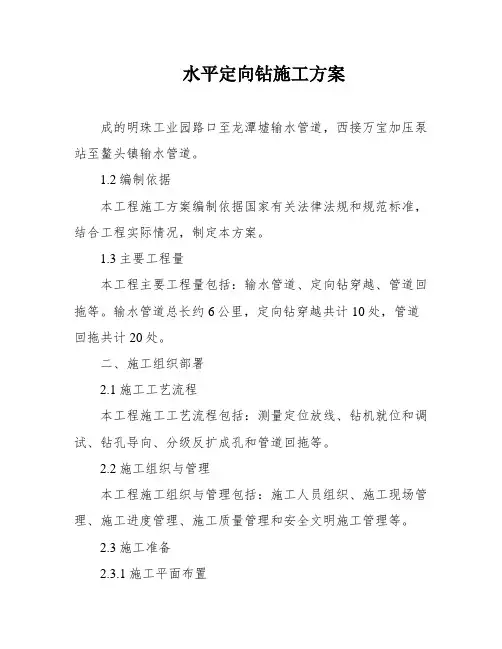

水平定向钻施工方案
水平定向钻施工方案成的明珠工业园路口至龙潭墟输水管道，西接万宝加压泵站至鳌头镇输水管道。
1.2编制依据本工程施工方案编制依据国家有关法律法规和规范标准，结合工程实际情况，制定本方案。
1.3主要工程量本工程主要工程量包括：输水管道、定向钻穿越、管道回拖等。
输水管道总长约6公里，定向钻穿越共计10处，管道回拖共计20处。
二、施工组织部署2.1施工工艺流程本工程施工工艺流程包括：测量定位放线、钻机就位和调试、钻孔导向、分级反扩成孔和管道回拖等。
2.2施工组织与管理本工程施工组织与管理包括：施工人员组织、施工现场管理、施工进度管理、施工质量管理和安全文明施工管理等。
2.3施工准备2.3.1施工平面布置施工平面布置应按照设计要求进行，保证施工现场的安全、整洁、有序。
同时，应设置施工标志牌和警示标志，指示施工区域和施工危险区域。
2.3.2材料准备材料准备应按照设计要求进行，保证材料的质量和数量。
同时，应按照材料的特性和用途分类存放，做好防潮、防晒等措施。
2.3.3设备准备设备准备应按照设计要求进行，保证设备的完好性和可靠性。
同时，应对设备进行检查和维护，确保设备的正常运转。
三、主要分部分项工程施工方案3.1测量定位放线3.1.1测量定位放线在施工前，应进行测量定位放线工作，确定钻孔位置和管道敷设位置，保证施工的准确性和安全性。
3.2定向钻穿越施工方案3.2.1钻机就位和调试钻机就位后，应进行调试工作，确保钻机的正常运转和钻孔的准确性。
3.2.2钻孔导向钻孔导向应按照设计要求进行，保证钻孔的准确性和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.3分级反扩成孔分级反扩成孔应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.4管道回拖管道回拖应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应对管道进行检查和维护，确保管道的完好性和可靠性。
四、施工质量管理措施4.1质量管理措施及管理网络施工质量管理措施应按照设计要求进行，建立质量管理网络，保证施工质量的可控性和可靠性。
水平定向钻施工组织方案
水平定向钻施工组织方案一、施工准备1.确定施工区域：根据工程要求和设计要求，确定水平定向钻施工的具体区域。
2.组建施工队伍：成立专业的施工队伍，包括施工人员、技术人员和安全人员等。
3.资金准备：按照预算和计划，提前准备好所需的施工设备和材料。
4.了解地质情况：通过现场勘察和地质勘测，了解施工区域的地质情况，包括地层结构、地下水情况等。
5.制定详细施工方案：根据地质情况和工程要求，制定详细的施工方案，包括钻孔位置、钻孔直径、施工工艺等。
二、施工流程1.钻孔准备：根据设计要求，确定钻孔的位置和直径，并进行钻孔标定，确定钻孔的水平方向。
2.材料准备：准备好所需的钻具和钻头等材料，并对其进行检查和测试。
3.钻井施工：采用水平定向钻机进行钻孔，根据施工方案和工艺要求，进行相应的操作。
在钻进过程中，根据需要进行相应的取心和岩芯分析。
4.安全保护：在施工过程中，加强对现场人员的安全保护，保证施工安全。
5.桩体检验：钻孔到设计深度后，进行桩体质量检验，包括桩体的垂直度、水平度和质量等。
6.桩体处理：根据检验结果，对桩体进行必要的处理，包括修补、加固等。
7.施工记录和资料整理：在施工过程中，及时记录施工情况和数据，并进行整理，以备后续的使用。
三、质量控制1.施工前期质量控制：在施工前，对施工设备和材料进行检查和测试，并进行相应的校准和调试工作。
2.施工过程质量控制：加强对施工过程的监督和管理，确保按照方案进行施工，并对施工过程中出现的问题及时处理。
3.施工后期质量控制：施工结束后，进行综合评估和质量检验，确保施工质量符合要求。
四、安全管理1.施工前期安全措施：在施工前，对施工区域进行安全评估，并制定相应的安全措施和应急预案。
2.施工过程安全控制：加强对施工现场的安全管理，包括严格执行安全操作规程、配备必要的安全设施和设备等。
3.施工后期安全总结：在施工结束后，对施工过程中的安全问题进行总结和分析，以便在下一次施工中进行改进。

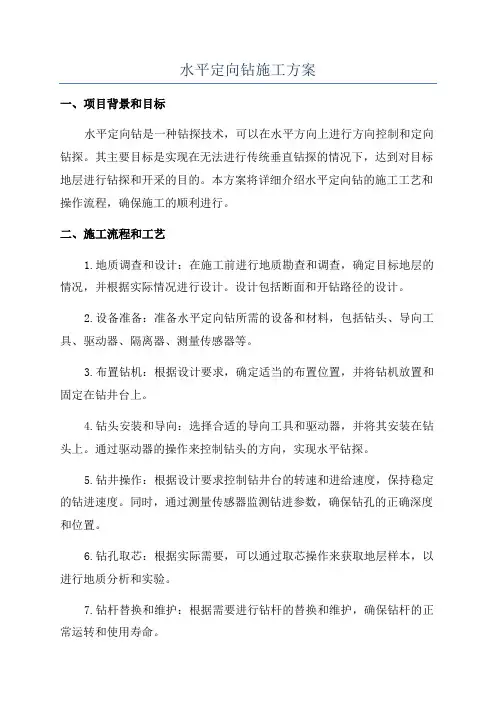

水平定向钻施工方案
水平定向钻施工方案一、项目背景和目标水平定向钻是一种钻探技术，可以在水平方向上进行方向控制和定向钻探。
其主要目标是实现在无法进行传统垂直钻探的情况下，达到对目标地层进行钻探和开采的目的。
本方案将详细介绍水平定向钻的施工工艺和操作流程，确保施工的顺利进行。
二、施工流程和工艺1.地质调查和设计：在施工前进行地质勘查和调查，确定目标地层的情况，并根据实际情况进行设计。
设计包括断面和开钻路径的设计。
2.设备准备：准备水平定向钻所需的设备和材料，包括钻头、导向工具、驱动器、隔离器、测量传感器等。
3.布置钻机：根据设计要求，确定适当的布置位置，并将钻机放置和固定在钻井台上。
4.钻头安装和导向：选择合适的导向工具和驱动器，并将其安装在钻头上。
通过驱动器的操作来控制钻头的方向，实现水平钻探。
5.钻井操作：根据设计要求控制钻井台的转速和进给速度，保持稳定的钻进速度。
同时，通过测量传感器监测钻进参数，确保钻孔的正确深度和位置。
6.钻孔取芯：根据实际需要，可以通过取芯操作来获取地层样本，以进行地质分析和实验。
7.钻杆替换和维护：根据需要进行钻杆的替换和维护，确保钻杆的正常运转和使用寿命。
8.完井和测试：在达到设计要求的深度后，进行井下工作，如巴氏体系井下工作流程。
9.数据记录和分析：对施工过程中的数据进行记录和收集，并进行分析，以确定施工质量和效果。
三、安全措施和环保要求1.安全措施：施工过程中应严格遵守安全规范，做好施工前的安全培训和应急准备工作。
操作人员应熟悉操作流程和设备使用方法，并佩戴相应的个人防护装备。
同时，钻机的使用和维护应符合相关安全要求，确保施工过程中的安全。
2.环保要求：在施工过程中，应遵守环保法规，采取措施减少或避免对环境的污染。
钻孔排水应注意处理，避免对地下水和地表水造成污染。
废弃物的处理和处置应符合相关规定，不得随意弃置。
四、经济效益和社会效益1.节约成本：水平定向钻可以减少传统钻孔的需求，节约了施工成本和时间。
水平定向钻施工组织设计方案(顶管组织设计)
根据施工图设计以及现场实际查勘的情况，在严格遵守有关技术规范的前提下，结合本公司多年的施工经验，编制依据如下：(1)、施工图设计。
(2)、施工现场实地勘察、调查资料。
(3)、国家、地方及行业现行的有关施工及验收规范(规程)。
(4)、《水平定向钻进管线铺设工程技术规范。
(5)、现行国家及地方安全生产、文明施工的规范等。
(1)、严格执行有关的施工规范和验收规定、按设计图纸施工，坚持施工技术的先进性、针对性、施工管理的科学性、有效性，做到技术先进、设备齐全、科学管理、经济实用。
(2)、定创优目标，严格执行各项施工保证措施，确保工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程。
(3)、施工项目管理，通过对劳动、设备、材料、资金、技术、方案、时间与空间条件的优化配置，并通过自始自终对施工现场进行全过程严密监控，实施全方位动态管理，确保实现质量、工期、安全、成本及社会信誉的预期目标。
(4)、制定施工所需的劳动力、材料、施工机具、确定施工最合理的平面 布置方案。
根据前期我公司技术人员的勘察结果，确定施工土质情况。
(1)、若工程位处市区，施工前需提前办理施工车辆通行证。
(2)、施工前需要和相关部门办理好土地占用等手续，确定好出入土点、 钻机停放位置、车辆停放位置、管材预置场地。
(3)、因施工连续性需要(扩孔完成后应及时拖管，否则成孔可能因时间 过长发生坍塌)可能需夜间施工，施工中产生的噪声会影响周边居民，需提前 处理好与周围居民的关系，办理好相关必要的审批文件。
(4)、顶管时需建设单位提供本段地下管线资料， 复核地下管线的具体位 置，处理好其它管线产权单位的协调工作。
管自重为： G=pgv管在孔内所受的浮力为： F =p gv浮 泥浆 泥浆管所受的侧摩阻力为： F = (F -G ) Xf摩 浮管子回拖时的粘着力为： F =31.4XDXf1粘拖管时扩孔的阻力为： F =62.8XD扩拉管时管道随的最大拉力为： F 扩=F 摩+F 浮P-管材的屈服极限强度(兆帕)S-管材的横截面积(平方米)D-管材的外径(米) P-管的密度(千克/立方米)，所用管材的密度为1.2*1000 千克/立方米。
水平定向钻进施工方案
水平定向钻进施工方案水平定向钻进是一种现代化施工工艺，被广泛应用于城市隧道、地下管线、河底隧道等场所。
它通过钻孔设备将井眼准确地定位到目标地下位置，并实施钻进作业，以达到开挖目标的目的。
本文将针对水平定向钻进的施工方案进行详细介绍。
一、工程准备阶段1.勘察设计：按照设计任务书和施工要求，进行相关勘察设计工作，包括地层勘察、地质灾害评价、安全评估等。
2.设计方案：根据勘察结果，制定水平定向钻进的施工方案，包括孔眼布置、井口设备、钻进技术参数等。
3.整备设备：准备必要的设备和工具，包括钻机、泥浆处理设备、钻头等。
二、施工准备阶段1.现场布置：确定施工区域，并进行现场布置工作，包括搭建井口平台、准备材料等。
2.设备安装：根据设计方案，安装好钻机、泥浆处理设备等。
3.施工人员培训：对施工人员进行必要的培训，包括操作钻机、处理泥浆等。
4.安全措施：制定相应的安全措施，包括设置警示标识、设置安全防护措施等。
三、施工作业阶段1.钻眼准备：根据设计方案，布置好钻孔位置，并进行钻孔定位，确保准确地钻进目标地下位置。
2.钻机操作：操作钻机进行钻进作业，根据设计要求控制钻孔的水平度和方向。
3.泥浆处理：钻进过程中会产生大量泥浆，需要进行合理处理，保持施工现场清洁。
4.钻孔导向：根据设计要求，进行钻孔导向工作，确保钻孔准确无误。
5.钻孔测量：定期进行钻孔测量工作，确保钻孔偏差在合理范围内。
6.孔眼质量控制：定期检查钻孔质量，确保钻孔坚实、光滑。
7.钻进速度控制：根据地层情况和设计要求，控制钻进速度，避免损坏钻头和孔壁。
四、施工完工阶段1.孔眼处理：钻完孔后，对孔眼进行处理，包括清理孔眼、处理孔眼壁等。
2.施工测量：进行施工测量工作，记录钻孔的实际位置和几何参数，与设计方案进行对比。
3.施工报告：根据施工实际情况，编写施工报告，总结施工经验，提出施工建议。
五、安全控制措施1.钻孔过程中，严格遵守相关施工安全规定，严禁使用过期设备和低质量工具。
水平定向钻专项施工方案
水平定向钻专项施工方案水平定向钻（HDD）是一种非常有效和先进的施工技术，通过这种方法可以在地下进行钻孔工作，使得输送管道、电缆和其他地下设施的安装变得更加容易。
本文将提供一份水平定向钻专项施工方案，以帮助项目的顺利进行。
一、项目概述本项目是针对地区的道路改建工作，涉及到给水管道和电力电缆的安装。
采用水平定向钻技术可以避免地面开挖和与其他地下设施的冲突，从而减少对现有道路交通的影响。
二、项目准备1.确定施工位置和施工时间：在项目开始前，需要确定需要进行水平定向钻的实际位置，并制定详细的施工计划。
同时，需要确定施工时段，以便在影响交通最小的时间段进行施工。
2.选购和准备设备：为了完成水平定向钻工作，需要选购适用的设备，例如水平定向钻机、钻头和钻管等。
此外，还需要准备支撑设备、测量设备和其他辅助设备。
3.进行现场勘测：在施工前，需要进行现场勘测，了解地下地质条件和可能存在的障碍物。
这样可以为后续的施工工作提供准确的数据和信息。
4.制定施工方案：基于现场勘测的结果，制定详细的施工方案，包括施工路径的选择、钻孔的深度和直径、设备的使用和其他相关的技术细节。
三、施工过程1.准备工作：在正式开始施工之前，需要进行以下几个步骤的准备工作。
-安全方案：制定详细的安全方案以保障施工人员和周围环境的安全。
-设备调试：对所有设备进行调试和检查，确保设备的正常运行。
-施工现场准备：准备施工现场，包括清理杂物、搭建临时设施和标记施工区域等。
2.钻孔工作：根据之前制定的施工方案，在指定的地点进行钻孔工作。
具体的步骤如下。
-定位：使用测量设备对施工地点进行精确定位，并将钻孔中心点标记出来。
-钻孔：使用水平定向钻机进行钻孔，根据方案中的要求调整钻头和钻管。
-监测和测量：在钻孔过程中，需要定期进行监测和测量，以确保钻孔的准确性和稳定性。
3.管道和电缆安装：完成钻孔后，需要进行进一步的工作，将管道和电缆安装到钻孔中。
具体的步骤如下。
水平定向钻施工方案(1)
水平定向钻施工方案(1)
水平定向钻技术作为一种特殊的油气开发技术，在近年来得到了广泛应用。
水
平定向钻施工的核心是利用一定的钻机设备，将钻头沿着地层水平方向前进，通过控制钻进方向和方法，实现对目标地层的有效开采。
本文将介绍水平定向钻施工方案的具体步骤和注意事项。
1. 施工前准备
在进行水平定向钻施工之前，首先需要进行充分的前期准备工作。
包括确定钻
井位置、设计钻井方案、选择合适的钻机设备、准备所需的钻头和管柱等配套设备。
同时，还需要对目标地层进行详细的地质勘探和分析，确定最佳的钻井路径和施工方案。
2. 钻井过程
水平定向钻施工主要分为钻进阶段和完井阶段两个步骤。
在钻进阶段，钻机设
备通过旋转和推进的方式，将钻头沿着预定的地层水平方向前进。
在这个过程中，施工人员需要密切监控钻进方向和进度，及时调整钻机设备的参数，确保钻头的准确前进。
在完井阶段，施工人员需要利用固井技术对井筒进行固结，确保油气开采的安全和高效进行。
3. 施工注意事项
在进行水平定向钻施工时，施工人员需要注意以下几个方面：
•安全第一，保证施工现场的安全。
•严格按照设计方案进行施工，避免出现偏差。
•钻井设备和工具的及时检修和维护，确保施工的顺利进行。
•精确控制钻进方向和深度，确保钻井的质量和效率。
综上所述，水平定向钻施工是一项技术先进且应用广泛的油气开发技术。
通过
精心设计方案、严格控制施工过程和注意施工安全，可以有效提高油气开采的效率和质量，为油气产业的发展做出贡献。
水平定向钻施工方案
水平定向钻施工方案水平定向钻施工方案一、施工概述水平定向钻是一种通过水平钻具在地下水平方向进行钻探、露采或施工的方法，适用于地下管线敷设、地下洞室开挖等工程。
本施工方案旨在介绍水平定向钻的施工流程和注意事项。
二、施工流程1. 前期准备1.1 确定钻探的目标及要求；1.2 根据地质条件，选择合适的钻探单元；1.3 进行现场勘察，确定施工路线；1.4 拟定详细的施工方案及施工计划。
2. 钻具的配置与安装2.1 根据设计要求，选择合适的钻探机和配套设备；2.2 安装钻探机并进行调试，确保设备运行正常；2.3 安装钻盘、扩孔器等钻具，并进行检查，保证其质量和完整性。
3. 水平钻探3.1 在起钻点附近挖掘一个钻机操作井，保证钻机的稳定性；3.2 安装钻杆并进行下钻；3.3 监测钻探方向和倾向，确保施工质量；3.4 在达到设计长度和直径后，停止钻探，进行钻井液循环、冲洗和泥浆处理。
4. 钻孔维护与钻探完井4.1 进行钻孔维护，如封堵、润滑等；4.2 安装套管，加固孔壁，以增加井的稳定性；4.3 进行钻井完井，检查井口的质量并进行标记。
5. 后续施工5.1 进行管道敷设或洞室开挖等后续工作；5.2 检查施工的质量和安全，保证工程的顺利进行；5.3 完成施工后，进行清理和消毒，并进行相关记录和汇报。
三、注意事项1. 在施工前，充分了解地下地质情况，选择合适的钻探单元；2. 施工过程中，严格遵守相关安全规定，确保施工人员的安全；3. 钻具和配套设备要定期检查和维护，确保其正常运行；4. 在钻探过程中，及时对钻井液进行处理和循环，保持井眼的清洁；5. 施工完毕后，要进行相关的检查和验收，确保施工质量和工程安全。
四、安全措施1. 使用合格的钻具和配套设备，确保设备和施工安全；2. 施工现场要进行有效的防护措施，如围栏、安全警示牌等；3. 工人必须穿戴符合标准的安全防护用品，如安全帽、工作服等；4. 施工现场要保持整洁，防止杂物和障碍物对施工造成危险；5. 施工前要对设备和工程进行彻底的检查和试运行，确保施工的安全性。
水平定向钻穿越施工方案设计
水平定向钻穿越施工方案设计一、工程背景和目标工程背景：给定需要进行穿越的两个地点，地下埋深等相关参数。
工程目标：实现在给定深度和路径的情况下，实现地下穿越施工，确保工程质量和安全。
二、方案设计1.地质勘察：在进行水平定向钻穿越施工前，必须对工程区进行地质勘察，以获取地下岩土的情况以及可能存在的障碍物，如岩层、河沟等。
根据地质勘察结果，在设计施工路径时要避开这些障碍物区域，确保施工安全。
2.设计施工路径：在了解地下情况后，需要进行施工路径的设计。
根据给定的地下埋深和穿越目标，确定施工起点和终点，并根据地下情况设计最佳的施工路径。
在设计路径时，要尽可能避开障碍物和地下管线等其他设施，同时确保施工路径的稳定性和可行性。
3.钻探井设计：针对不同的地下情况，需要设计相应的钻探井。
钻探井是用于钻孔的基础设施，可以提供支撑和稳定的作用。
根据地下岩土的性质和要求的穿越路径，设计钻探井的形状、深度和直径等参数，确保钻孔施工的顺利进行。
4.钻头选择：根据不同的地下岩土特性，选择合适的钻头。
常见的钻头有钻头和导向钻头。
普通钻头用于穿越一般的土层和岩石，而导向钻头则用于在较硬的岩层中进行方位控制和导向。
5.钻孔施工：根据设计的施工路径、钻探井和钻头的选择，进行钻孔的施工。
具体的钻孔施工过程包括以下几个步骤：a.定位设备设置：根据施工路径，定位设备设置在起点位置，确保钻孔准确。
b.钻孔机操作：根据钻孔井的位置和深度要求，安装钻孔机，并进行钻孔施工。
c.钻孔过程中的控制：钻孔过程中需要进行方位控制和导向，确保钻孔路径的准确性。
d.施工过程的监测：在钻孔过程中，需要对钻探井、钻头和钻孔路径进行监测，确保施工的正常进行。
6.穿越管道施工：在完成钻孔后，需要进行管道的穿越施工。
具体的穿越管道施工包括以下几个步骤：a.钻孔井准备：将钻孔井清理干净，并做好防塌处理，确保施工环境的安全。
b.管道安装：根据设计要求，将需要穿越的管道沿钻孔路径进行安装。
水平定向钻施工组织方案样本
目录1、工程概况............................................................................. 错误!未定义书签。
2、施工组织............................................................................. 错误!未定义书签。
3、技术办法............................................................................. 错误!未定义书签。
3．1施工办法...................................................................... 错误!未定义书签。
3．2施工流程...................................................................... 错误!未定义书签。
3．3机械准备...................................................................... 错误!未定义书签。
3．4途径复测...................................................................... 错误!未定义书签。
3．5水平导向钻进施工...................................................... 错误!未定义书签。
3．6施工控制办法.............................................................. 错误!未定义书签。
4、质量办法............................................................................. 错误!未定义书签。
水平定向钻施工方案
五、安全措施及质量管理
1.安全措施
-施工前对全体施工人员进行安全教育及培训。
-施工现场设置安全警示标志，确保施工区域安全。
-定期检查施工设备，确保设备安全运行。
-制定应急预案，应对突发情况。
2.质量管理
-严格按照设计要求及施工规范进行施工。
-施工过程中，加强质量检查，确保工程质量。
-恢复地表，进行绿化和道路修复。
五、安全与质量管理
1.安全管理
-对所有施工人员进行安全教育和技能培训。
-施工现场设置安全警示标志，配备必要的安全防护设施。
-定期进行设备检查和维护，确保设备安全运行。
-制定应急预案，对可能出现的风险进行预控。
2.质量管理
-严格执行国家相关标准和行业规范。
-施工过程中，实施严格的质量检查制度。
2.人员配置
-根据工程需求，合理配置技术人员、施工人员及管理人员。
-对关键岗位人员进行资质审核，确保人员能力满足岗位要求。
3.进度控制
-制定详细的施工进度计划，并跟踪执行情况。
-定期召开进度会议，及时解决施工中遇到的问题。
4.沟通协调
-与政府部门、产权单位、周边居民等保持良好沟通。
-及时处理施工中的突发事件，确保工程顺利进行。
-对关键工序实行旁站监理，确保施工质量。
六、环保措施
-施工过程中，采用封闭式泥浆循环系统，减少泥浆外排。
-废泥浆经过处理，达到环保要求后，运往指定地点处置。
-采取有效措施降低噪音和粉尘排放，减少对周边环境的影响。
七、施工组织与管理
1.组织架构
-设立项目经理部，负责项目整体管理。
-设立专业部门，包括施工、安全、质量、环保等，明确各部门职责。
水平定向钻施工方案
水平定向钻施工方案水平定向钻是一种在地下水平方向进行钻孔的施工方法，广泛应用于城市地下管线、地铁隧道、油气管道等工程中。
本文将针对水平定向钻施工方案进行详细介绍，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。
一、施工前的准备工作。
1. 确定钻孔位置，根据工程需要确定水平定向钻的钻孔位置，考虑地下管线、地质情况等因素，选择合适的钻孔位置。
2. 地质勘察，进行地质勘察，了解地下地质情况，包括土层、岩层、地下水情况等，为后续施工提供参考。
3. 设计施工方案，根据地质勘察结果和工程要求，设计水平定向钻施工方案，包括钻孔路径、钻孔深度、钻孔直径等参数。
4. 准备施工设备，准备水平定向钻机、钻头、钻杆等施工设备，确保设备完好，符合安全标准。
二、施工过程中的注意事项。
1. 安全第一，施工现场要严格遵守安全操作规程，保证施工人员的人身安全和设备的安全。
2. 控制钻孔路径，在施工过程中，要根据设计方案严格控制钻孔的水平方向和垂直方向，避免偏离设计路径。
3. 保证钻孔质量，根据地质情况和设计要求，选择合适的钻头和钻杆，保证钻孔的质量和稳定性。
4. 排除障碍物，在施工过程中，要及时清除钻孔路径上的障碍物，避免影响施工进度和钻孔质量。
三、施工后的验收标准。
1. 钻孔质量验收，对完成的钻孔进行质量验收，包括钻孔直径、钻孔路径偏差、钻孔内壁平整度等指标。
2. 安全验收，对施工现场的安全情况进行验收，包括施工人员的安全操作、施工设备的安全使用等。
3. 环境保护验收，对施工现场的环境保护情况进行验收，包括废弃物处理、地下水保护等。
四、总结。
水平定向钻施工是一项复杂的工程，需要充分的准备工作和严格的操作规程。
只有做好施工前的准备工作，严格控制施工过程中的质量和安全，才能保证施工后的验收标准达到要求。
希望本文的介绍能够对水平定向钻施工有所帮助，确保工程的顺利进行和质量保障。
水平定向钻进施工方案
水平定向钻进施工方案一、背景介绍随着城市化进程的加快和建筑工程的不断发展，对于水平定向钻进施工方案的需求日益增长。
水平定向钻进是一种在地下工程中广泛应用的技术，通过此技术可以有效地完成地下管道敷设、隧道开挖等工程任务，具有施工快、效率高、污染小等优点。
因此，深入研究水平定向钻进施工方案，对于提高工程施工效率和质量至关重要。
二、施工准备1. 地质勘察在进行水平定向钻进施工前，需要进行详细的地质勘察工作，包括地层性质、地下障碍物等情况的调查分析。
通过地质勘察，可以为后续的施工工作提供重要参考。
2. 设备准备水平定向钻进施工需要使用特定的设备和工具，例如定向钻机、泥浆循环系统、横向导向系统等。
在施工前需要对这些设备进行检查和维护，确保施工顺利进行。
3. 施工方案制定根据地质勘察结果和工程要求，制定水平定向钻进施工方案，包括施工路线、钻进深度、施工时间等内容。
合理的施工方案可以提高施工效率和质量。
三、施工过程1. 钻井开孔首先在地面上选择合适的钻井位置，然后使用定向钻机进行开孔作业。
在此过程中需要根据施工方案进行操作，保证钻孔的准确性和稳定性。
2. 钻进过程通过定向钻机进行钻进作业，控制钻进速度和方向，确保钻孔的准确性和规范性。
在钻进过程中需要及时调整操作参数，以适应地下情况的变化。
3. 管道敷设完成钻进后，需要进行管道敷设工作。
根据施工要求，对管道进行安装和连接，确保管道的质量和安全性。
四、施工质量及安全控制1. 质量控制在水平定向钻进施工过程中，需要进行严格的质量控制，包括钻孔直径、管道连接牢固度等方面。
通过实时监测和检测，及时发现问题并处理。
2. 安全管理施工过程中需要严格遵守安全操作规程，保证施工人员的安全和设备的安全。
同时加强现场管理，确保施工过程的安全性。
五、施工总结水平定向钻进施工是一项复杂的工程技术，需要综合考虑地质条件、设备特性和施工要求等多方面因素。
通过合理的施工方案制定、严格的质量和安全控制，可以提高施工效率和质量，为城市建设和地下工程提供有效支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水平定向钻机的方案设计1 概述：铺设地下管线的传统方法是在地表挖沟，然后将管线放入沟中，最后进行回填土方。
随着社会的进步和经济的发展，特别是在穿越高速公路、铁路、建筑物、河流铺设供水、煤气、电力、电讯、石油、天然气等管线时，开挖施工方式显现出很大的局限性和不足之处。
在20世纪70年代，非开挖技术应运而生，并逐渐成熟。
近些年非开挖技术在我国作为一项新兴的施工技术也得到了突飞猛进的发展，而水平定向钻机就是实现非开挖施工的主要设备。
原来我国的水平定向钻机主要靠进口，近20年我国的科研技术人员，在消化吸收了国外水平定向钻机技术的基础上逐步实现了国产化，并形成了一定的规模化生产。
水平定向钻机的施工工序是：先在施工的一侧（入土点），由水平定向钻机带动安装有导向钻头的石油钻杆，向施工的另一侧（出土点）钻出导向孔，当导向孔钻成后，再由扩孔器分级扩孔，待扩孔完毕，由钻杆连同扩孔器、成孔器、分动器以及管线沿导向孔反向拖回，直至返回入土点，管线即铺设完毕。
水平定向钻机作为施工的主要设备，产品性能以及质量的好坏，对于整个工程的成败至关重要。
下面我就谈一下水平定向钻机的方案设计过程。
2 水平定向钻机的方案设计过程：我们以50吨钻机设计为例，来讨论一下水平定向钻机的方案设计过程。
水平定向钻机主要包括：履带行走底盘、桅杆、吊车、动力头、夹持卸扣器、柴油发动机及其液压系统、泥浆泵、驾驶室、操作控制系统几大部分。
2.1履带行走底盘的选定一般采用市场上现有的挖掘机底盘，采购来后，用钻机的液压系统带动，把液压系统用胶管连接好即可，手动操控阀安装在驾驶室内。
要求挖掘机底盘要足以承载钻机的重量，左右两边的履带行走马达主油路要由两个既可手动又可电动控制的换向阀分别控制，并分别与驾驶室内的左右两个手动控制阀相连。
手动控制阀可控制履带的前进或后退以及速度的快慢，左边阀与左行走马达相连，右边的阀与右行走马达相连，当单独操作一边的手动控制阀时，可实现钻机转向。
2.2 桅杆桅杆是钢结构件，动力头、夹持卸扣器、吊车、地锚都安装在其上部，而且要求能够前后移动和自由升降，从而调整与地平面的夹角以满足施工中不同的入土角度需要。
在施工中，桅杆的受力情况比较复杂，因此在设计中要求对其受力情况要进行仔细的计算，强度、刚度、旋转钻进时的扭矩力和动力头推进或回拖时的倾覆力矩都要进行校核计算。
桅杆上部焊有齿条，材料可选用42CrMo。
桅杆前部有施工时固定桅杆用的地锚，前部还安装有吊车，以方便装卸钻杆之用，也有把吊车安装在中部桅杆和柴油发动机之间的，那样容易造成设备超宽不便运输。
如本设计方案使用长9.8米φ127的石油钻杆，小吊车选用石家庄煤矿机械有限责任公司的3.2吨的车辆用小吊车。
桅杆前端安装有夹持卸扣器，夹持卸扣器要求能在整个桅杆上全程移动，防止动力头一端钻杆卸不开扣时，可将夹持卸扣器移到动力头部位卸扣。
桅杆前端和后端都要求设有限位装置，以防止夹持卸扣器从桅杆前端冲出和动力头从桅杆后部冲出落下发生危险。
桅杆的长度要求满足夹持卸扣器的安装尺寸，施工时钻杆的长度尺寸（10米），动力头的安装尺寸要求以及再留有1~1.5米的自由空间和缓冲距离，一般有14.5米长即可满足使用要求。
2.3动力头动力头是钻机的主要工作部件，它是由低速大扭矩液压马达通过减速箱增大扭矩后，带动动力头齿轮箱上的花键轴，花键轴再通过装在轴上的小齿轮，将扭矩传递给主轴上的大齿轮，最后由大齿轮带动主轴将旋转扭矩传递出去，为钻机钻孔、扩孔时提供较大的工作扭矩，这些马达叫回转马达。
虽然各种钻机的动力头外部结构形式都不相同，但基本工作原理都是一样的。
设计中有用两台旋向相反的液压马达构成一组，分别装在小齿轮轴两端的结构形式的；也有用三台同向的液压马达分别布置在以主轴为中心，基本上互成120°夹角方向上的，这种结构优点是主轴运行平稳受力较好，缺点是结构复杂，制造成本高；还有用旋向相反的各两台液压马达构成两组，分别装在两个小齿轮轴的两端来带动主轴旋转的，这两组液压马达一般布置在主轴的左上方和右上方各一组，以互不干涉、便于装卸和维修为准。
动力头的推进或回拖是由安装在动力头的前后左右四个角位置上的四台带减速箱的液压马达来实现的，这些马达叫动力头行走马达。
这四台液压马达要求从主轴方向看，左边两台旋向相同，右边两台旋向相同，而左右两边马达旋向正好相反。
动力头部件安装在桅杆的上方，桅杆的上方两侧都焊有齿条，而四台行走马达通过减速箱带动着小齿轮，小齿轮与桅杆上的齿条啮合，从而实现动力头的推进或回拖。
动力头的行走马达要求左右两侧各有一台带刹车系统，以实现动力头的随时刹车制动，安装时要左右对称安装。
下面我们以50吨钻机设计方案为例讨论一下动力头的设计计算过程：推拉力要求为50吨，最大扭矩要求为21000N.m，主轴最高输出转速为n′=60转/分。
结构形式：回转用两台旋向相反的一组液压马达，位置安装在齿轮箱输出轴的正上方。
推进或回拖用四台液压马达通过减速箱带动小齿轮与齿条啮合来实现。
初定动力头齿轮箱小齿轮齿数Z1=19齿，输出轴上大齿轮齿数Z2=42齿，齿轮箱传动比i=42/19。
液压系统的液压泵初定四联组合的高压齿轮泵，额定压力为P=25MPa，排量分别为q1=80ml/r；q2=40ml/r；q3=32ml/r；q4=32ml/r。
柴油发动机的转速初定为n a=2000rpm。
动力头回转用液压马达所联的减速箱选用传动比为i1=5.5的减速箱，回转液压系统由排量为q1和q2的两台泵供油，每台泵都可以单独卸荷。
推进或回拖（动力头行走）液压系统由一台排量为q3的泵供油。
排量为q2的液压泵可以在动力头回转液压系统和动力头行走液压系统之间通过换向阀来回切换，既可以给回转系统供油，也可以给行走系统供油。
现在我们可以计算回转液压马达的排量，从而来选定回转液压马达，设回转液压马达的排量为q′。
已知：发动机转速n a=2000rpm，取发动机效率ηa=0.9，泵的容积效率ηv=0.96，马达减速箱传动比i1=5.5，动力头齿轮箱传动比i=42/19。
所以：121()''(8040)20000.90.961960 5.542284.3(/)a a vq q nqn i iml rηη+⨯⨯⨯=⨯⨯+⨯⨯⨯⨯=⨯⨯=查产品样本后，我们选定为宁波意宁公司的INM2—250型号的液压马达，其参数值如下：排量q=251ml/r，额定压力P=25MPa，单位扭矩t1=39.2N.m/MPa。
下面验算一下所选的马达是否符合要求，回转马达的液压系统图见图一。
图一、回转马达液压系统1、2是回转液压马达，它们的转向相反；3是可让两个马达实现串联或并联的换向阀；4是三位四通换向阀，可实现主轴正反转，反转在卸钻杆时使用。
2.3.1 动力头主轴转速计算a ， 当两马达串联时，主轴转速n 1为：1211()(8040)20000.90.9619251 5.54268()a a vq q n n q i irpm ηη+⨯⨯⨯=⨯⨯+⨯⨯⨯⨯=⨯⨯= n 1=68rpm 大于60rpm ，满足设计要求。
b ， 当两马达并联时，通过单个马达的流量是串联时的一半，主轴转速n 2为：1221()2(8040)20000.90.96192251 5.54234()a a vq q n n q i irpm ηη+⨯⨯⨯=⨯⨯⨯+⨯⨯⨯⨯=⨯⨯⨯= c ， 当排量为q 2的泵切换到动力头行走系统，两马达串联时，主轴转速为n 3：1318020000.90.9619251 5.54245.3()a a vq n n q i irpm ηη⨯⨯⨯=⨯⨯⨯⨯⨯⨯=⨯⨯= d ， 当排量为q 2的泵切换到动力头行走系统，两马达并联时，主轴转速为n 4：14128020000.90.96192251 5.54222.65()a a vq n n q i irpm ηη⨯⨯⨯=⨯⨯⨯⨯⨯⨯⨯=⨯⨯⨯= 这样动力头的回转速度就有四档可供我们选择使用。
2.3.2 动力头回转扭矩计算已知：回转马达所联减速箱的效率ηb =0.98，传动比i 1=5.5；动力头齿轮箱传动比i=z 2/z 1=42/19，效率取η=0.98；液压马达的单位扭矩t 1=39.2Nm/MPa ，额定压力P=25MPa ，取马达的进出油口压差为△P=23MPa(并联时压差，马达串联时取它的一半)，因为液压系统内有沿程损失，所以压差不取25MPa 的额定值。
N 为马达的数量，N=2。
a ， 当马达并联时，动力头转速低，因为此时通过每个马达的流量是液压系统总流量的一半，但扭矩最大，因为此时马达上的压降最大，最大扭矩为T 1：11142239.223 5.50.980.981921055()b T N t i i N m ηη=⨯⨯∆P⨯⨯⨯⨯=⨯⨯⨯⨯⨯⨯=⋅ T 1=21055N.m 大于21000N.m ，满足设计要求。
b ， 当马达串联时，动力头转速比并联时高一倍，但每台马达的进出油口压差降为原来的一半，此时扭矩为T 2：21122342239.2 5.50.980.9821910527.5()b T N t i i N m ηη∆P =⨯⨯⨯⨯⨯⨯=⨯⨯⨯⨯⨯⨯=⋅ 这样动力头的扭矩就有高低两档可供我们选择使用。
2.3.3 动力头的推进或回拖力计算动力头行走马达的液压系统图见图二，图中1、2、4、5是动力头行走马达，其中1、2是一组，4、5是一组，分别装在桅杆的左右两侧，有一组马达自带刹车系统，阀3、6可使每组马达实现油路的串联、并联转换，阀7可实现动力头推进或回拖的转换，中位机能选用“Y ”型是为了防止停车时行走马达受冲击而损坏。
图二、动力头行走马达液压系统动力头的行走是由行走马达通过减速箱，带动与减速箱输出轴相连的小齿轮转动，小齿轮再与焊在桅杆上的齿条相啮合，从而实现动力头的推进或回拖。
我们初步选定：行走马达为宁波意宁公司的INM1—100型马达，排量q=99ml/r ，单位扭矩t 2=15.4N.m/MPa ，额定压力P=25MPa ，马达的进出油口压差仍然取△P=23MPa 。
减速箱选传动比为i 2=29.25的两级行星齿轮减速箱，减速箱总效率取η1=0.96。
小齿轮和齿条的模数取m=12，小齿轮齿数取Z 3=12齿，齿轮的变位系数取x=0.5，齿轮和齿条传递的效率取η2=0.98。
单台减速箱的最大输出扭矩为T max ，此时四台行走马达全部并联，△P 全部为23MPa 。
max 22122315.429.250.960.989747()T t i N m ηη=∆P⨯⨯⨯⨯=⨯⨯⨯⨯=⋅假设齿轮与齿条啮合线到小齿轮中心的距离为L322100012122120.5210000.078()Z m mxL m +=⨯⨯+⨯⨯=⨯= 所以，动力头的最大推进或回拖力为F max ：max max 4497470.078499846499846()51()9800T F L N T ⨯===== F max =51吨大于50吨，满足设计要求。
