QC水平定向钻质量控制
应用QC原理控制土石方开挖质量
日 复 一 日 的 努力只 为成就 美好的 明天。 09:57:3209:57:3209:57Saturday, January 02, 2021
安 全 放 在 第 一位， 防微杜 渐。21.1.221.1.209:57:3209:57:32January 2, 2021
ቤተ መጻሕፍቲ ባይዱ
加 强 自 身 建 设，增 强个人 的休养 。2021年 1月2日 上午 9时57分 21.1.221.1.2
为实现我公司对业主的承诺及自身的经济利益，我项目部决定 成立ＱＣ活动小组，并选择《运用ＱＣ原理控制土石方开挖质 量和进度》这一课题，小组于2005年11月28日成立，并积极开 展活动。
三、QC小组概况
QC小组由项目副经理领头，技术负责 人、施工员、安全员、班组成员等组成， 共有14位成员，文化程度高中以上，小 组活动了近三个月，进行集体活动八次， 小组主要成员情况见下表：
表（一）：QC小组成员情况表
姓名
沈鑫辉 李冬初 刘剑峰
李庆凡 李艳龙 沈钢 何军 范志成 李元星 宋德汉 贺先福 贺先平 贺先彪 贺金平 贺建良
性别
男 男 男
男 男 男 男 男 男 男 男 男 男 男 男
年龄
54 30 54
50 24 30 29 55 55 41 52 27 29 45 53
文化程度
计划
第二次对策的实施和检查
分析第二次PDCA循环效果，对两次 PDCA循环总结
四、调查分析第一次ＰＤＣＡ循环
（一）第一次PDCA循环 １、QC小组成立后在2006年01月12日
召开小组成员会，根据现行施工安全规 范和爆破质量评定标准，对已施工的烧 成窑尾基坑的底面标高、放坡尺寸、坑 底尺寸大小等进行检查。共检137点，合 格率88.32％，对不合格进行统计分析如 下：
水平定向钻监理细则
天长市高邮湖水环境综合整治工程水平定向钻施工监理细则目录一、建设工程概况二、本工程水平定向钻施工重难点三、编制依据四、监理工作目标五、监理工作范围六、监理工作流程七、监理工作的控制要点八、监理工作的方法和措施九、应急处置预案天长市高邮湖水环境综合整治工程水平定向钻施工监理细则一、建设工程概况1.1建设工程名称：天长市高邮湖水环境综合整治工程1.2建设工程地点：天长市1.3建设单位：天长市中交上航爱尔斯水环境建设投资有限公司1.4建设工程组成及规模天长市高邮湖水环境综合整治工程建设内容主要包括：（1）、铜龙河治理工程。
（2）、杨村河治理工程。
（3）、王桥河治理工程。
（4）、渔船码头基础设施提升工程。
其中（1）—（3）中包括集镇排水系统完善工程（除王桥河）、村庄污水收集处理工程、农田面源污染治理工程、河道环境综合治理工程。
项目概算5.44亿元，建设期为3年。
1.5 项目概算：5.44亿元1.6建设期:3年1.7质量标准：工程质量符合国家及行业标准1.8现阶段实施的项目为：古铜龙河整治工程：主要包括河道清淤、水系连通、生态岸线建设和沿河截污管网铺设等建设内容：1）、河道清淤工程范围为桩号GK0+000-GK1+275，长1275米，河底高程4.5-3.7米（1985国家高程基准）。
2）、水系连通工程主要通过埋设200多米的管涵，实现S205省道两侧古铜龙河段的连通。
3）、生态岸线建设施工范围为古铜龙河两岸，主要包括生态挡墙、生态护坡建设。
4）截污管网铺设主要是沿古铜龙河两岸铺设1380米截污管道，收集两岸排入古铜龙河的污水进入提升泵站，并输送至铜城镇污水处理厂处理。
杨村河20#支流河道清淤工程：主要包括2.4km杨村河支流河道清淤，清淤量约9万m³。
铜城镇镇区管网完善工程：污水管道规模为：铜龙河以北区域管径为DN400~DN500，污水排入古铜龙河污水提升泵站，通过压力污水管排入状元大道新建污水管；铜龙河以南区域管径为DN400~DN600，污水管道沿人民路、光明路、状元大道、创业路、S205 省道、花园路、富民路、兴民路、余庄路等道路布置，最终汇入铜城镇污水处理厂进行处理。
水平定向钻质量管理措施
水平定向钻质量管理措施为保证定向钻穿越工程施工质量能够按照业主要求的工程质量标准圆满完成，特制订穿越工程质量保证体系；其内容主要包括：质量方针和目标、质量管理组织、主要岗位的质量职能、质量保证措施等。
具体施工中，还将依据中国石化集团江汉石油管理局油田建设工程公司质量控制程序文件进行全过程的质量控制，以确保施工质量。
1 质量方针强化管理，提高质量，打造精品工程；诚信服务，持续改进，追求顾客满意。
2 质量目标1、总体质量目标：单位工程优良率100％。
工程建设质量创优质工程。
2、工程设备、材料质量合格率100％。
3、定向钻穿越一次成功。
3 质量管理组织3.1 成立项目工程质量管理领导小组，组长由项目经理担任；副组长由总工程师担任；成员由项目执行经理、质量负责人和质量员组成。
定向穿越质量管理领导小组：••• 组长: XXX副组长：XXX XXX XXX••• 组员: XXX XXX XXX XXX••• 专职质量员：XXX XXX质量管理组织机构图3.2 建立质量管理体系组织机构：包括项目部各级组织和各个部门，全员参与质量管理工作。
3.3 建立项目质量控制机构结合项目工程的特点，项目部建立三级质量管理（控制）网络，包括项目部级、施工队（机组）及和施工班组级。
（见下图）项目质量控制机构4 质量责任1.定向钻穿越项目经理1.1全面领导和组织项目部的质量保证工作，对定向穿越工程的质量管理组织负全面责任。
1.2贯彻执行上级颁发的质量管理的政策、规定、制度和要求。
1.3结合施工实际组织对职工的质量教育。
1.4调各部门、各单位的质量管理工作关系，及时组织讨论和策划质量管理活动。
1.5组织制订和批准必要的质量奖罚等质量文件，鼓励在质量工作中取得显著成绩的人员和惩罚出现质量问题的责任者。
1.6监督施工中严格按照ISO9000:2000标准执行。
2.定向穿越主任工程师2.1执行经理的决策，贯彻执行国家及行业的技术法规和施工规范，负责具体组织、指导质量保证活动的开展。

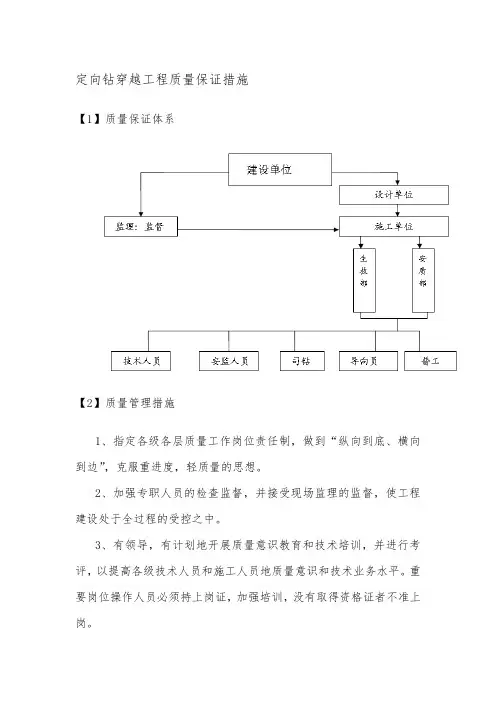

定向钻穿越工程质量保证措施
定向钻穿越工程质量保证措施【1】质量保证体系【2】质量管理措施1、指定各级各层质量工作岗位责任制，做到“纵向到底、横向到边”，克服重进度，轻质量的思想。
2、加强专职人员的检查监督，并接受现场监理的监督，使工程建设处于全过程的受控之中。
3、有领导，有计划地开展质量意识教育和技术培训，并进行考评，以提高各级技术人员和施工人员地质量意识和技术业务水平。
重要岗位操作人员必须持上岗证，加强培训，没有取得资格证者不准上岗。
4、强化施工质量地监督控制，加强施工质量的中间检查，上道工序不合格，不能进行下道工序施工，对重要的工序，未经质检部门和现场监理认可，不能进入下道工序施工。
尊重业主，服从监理。
5、制订质量工作计划、目标、措施和质量控制点，每月结合多各工程地质量通病及发现质量缺陷信息，制定纠正措施。
6、质量与经济责任制挂钩，实施“质量否决权”。
无自检，无施工技术记录，无验收签证及质量不合格，一律不予以结算。
【3】具体操作措施现场勘查，测量要仔细，认真，确保施工的安全和质量。
各岗位人员要严格履行自己的职责，并互相配合，尤其司钻和仪器导向人员，司钻应严格按照导向人员的指令进行操作，遇到异常情况及时停钻，与有关人员研究决定，不得擅自主张。
扩孔时逐级扩孔，精心配制泥浆，确保成孔质量；拉管结束后，管头两端及时封堵，防止杂物落入；参加施工人员认真学习施工技术规范等有关文件，增强质量意识；施工前对操作进行交底，强调质量标准和质量要求；强化质量保证体系，由项目经理全面负责质量管理工作，全部施工人员积极配合，认真作好施工记录，保证每一道施工工序严格按设计规定要求进行。
第二小节施工准备1、施工准备工作内容设计文件、图纸收集、工程招标文件收集 熟悉设计文件、图纸及标书内容，组织内部会审 施工现场调研勘察 参加设计交底、图纸、设计文件会审 制定施工计划、施工技术方案 编制施工组织设计并按程序进行审批 编制施工图预算制定焊接工艺指导书，进行焊接工艺评定，编制焊接工艺规程技术交底施工准备 技术准备 物资准备 施工人员及设备 现场准备管理文件及资料 甲供材料、设备落实自购材料计划编制与审批特殊管件的购置或加工自行生产、加工所需材料、设备的落实、计划与审报物资管理人员培训、内业准备编制物资供应计划，物资管理办法实施细则建立项目组织机构，健全各项管理制度组织各工种人员的培训、岗位练兵和考试取证施工设备的检修养护、改装及特殊要求设备的购置或研制工器具制作和改造施工任务划分及主要技术力量的调配调迁计划与实施申办当地施工许可证申办水、电、路、讯使用许可证与地方政府主管部门签订有关协议合同施工营地建设施工暂设修建现场平面布置及标识、标志牌的制作现场“四通一平”工作安排实施施工营地及施工现场的安全防护措施关联单位和个人的联系及事务处理 项目工程质量计划、质量方针、目标 项目经济责任制 特殊工种岗位责任制 项目工程质量审核计划 焊接工艺规程 施工组织设计 质检、特殊工种资格证 施工技术规范 质量管理点及指导书 质量检验计划 工程创优计划质量管理手册质量控制程序文件HSE 管理文件2、技术准备2.1收集相关的施工标准及验收规范，组织有关人员对标准和规范进行学习，并贯彻到作业基层。
大型水平定向钻穿越项目质量保证体系措施和HSE管理体系及措施
大型水平定向钻穿越项目质量保证体系措施和HSE管理体系及措施1 质量保证体系1.1 质量方针精心施工、科学管理、优质服务、用户满意1.2 质量目标1.2.1 总体质量目标：单位工程合格率100%，优良率90%以上，工程建设质量创国家优质工程。
1.2.2 工程设备、材料质量合格率100%。
1.2.3管线不同壁厚的安装、防腐涂层对号准确率100%。
1.2.4弯头、弯管对号准确率100%。
1.2.5 管线现场焊接一次合格率98%以上(合格率按口数计算，焊口不允许二次返修)。
1.2.6 管道补口、补伤一次合格率98%。
1.2.7管线截断阀、固定墩锚件防腐一次合格率100%。
1.2.8 管道埋深一次合格率100%。
1.2.9 管道阴极保护率100%。
1.3 质量控制机构1.3.1 管理职责1.3.1.1 总则项目的组织机构、职责、权限及相互关系是质量体系运行的基础和保证，以严密、健全的组织机构、明确的职责、权限及相互关系，确保质量体系的有效运行，以实现规定的质量方针和目标。
1.3.1.2 质量方针的制定与贯彻a. 由项目经理确定项目的质量方针，包括质量目标和对质量的承诺。
b. 项目部的各级人员必须理解质量方针并坚决贯彻执行。
c. 质量保证体系1.4 质量责任1.4.1项目经理的质量职责1.4.1.1 确定工程项目范围和项目质量方针和目标；1.4.1.2 确定项目组织机构、配备人员、资金设备和其它资源；1.4.1.3 负责质量方针在各部门的贯彻执行，并对质量体系运行有效负责。
1.4.1.4在控制施工质量计划的同时，掌握质量动态；1.4.1.5负责分管部门贯彻执行项目的质量方针和目标，监督检查项目部贯彻执行**有关质量体系文件和项目质量计划的情况，发现问题及时解决；1.4.1.6 组织均衡施工。
1.4.2 技术负责人、质检工程师的质量职责1.4.2.1 负责贯彻质量方针目标和相关的质量体系文件，组织质量体系的建立，参与重大质量决策。
水平定向钻施工过程中的质量控制要点
水平定向钻施工过程中的质量控制要点摘要：本文以排水管线改造工程为例，对定向钻孔的前期准备及施工过程中的质量控制进行了较详尽的阐述。
因为该工程对导孔的施工要求很高，因此在施工前必须进行预控，全方位、全过程、多环节、多层次管理，才能保证导孔的施工质量。
最后，对采用导孔进行水平定向钻井的经验和教训进行了总结，以期为南水北调等能源管道工程的推广应用提供借鉴。
关键词：质量控制；施工要求；水平定向钻本项目为排水管线改造工程，管线位于道路中心线南侧24. 5米处，管径为DN300, 长度512. 8米，共设置检查井13座；挂水最终接入卡拉麦里大道现状管道。
幸楣家园至黑石滩路段管线采用内穿现状dn300双壁波纹管施工，每隔一定距高设检查井，拆除并恢复现状人行道铺装262. 5平米。
黑石滩路至卡拉麦里大道段管线采用水平定向钻施工，施工时应严格控制坡度。
管道过黑石滩路及卡拉麦里大道采用开挖施工，破坏并恢复现状沥青路面310平米。
施工单位施工前需复测现状幸福家园、卡拉麦里大道排水工程,如与设计不符，必须及时与设计人员联系。
一、施工组织部署（一）施工工艺流程钻孔曲线设计→测量放线→钻机就位、挖工作坑→试钻、泥浆制备→导向孔施工→预（回）扩孔→接管→回拖管材→现场清理、恢复、撤场。
（二）施工组织与管理鉴于该项目穿越管线直径较大，地质条件较复杂，针对该项目的具体情况，特从公司抽调具有定向钻孔施工技术的专业团队，负责该项目的施工。
（三）施工准备1.施工平面布置a.施工现场工人的办公、宿舍，应当在邻近地区租赁或搭建临时工棚；b.建筑电力可按当地的具体条件选择发电机或附近供电；c.建筑用水应按当地的实际情况就近取用；d.临时排放：不污染建筑废水。
2.材料准备该项目是以定向钻井的形式铺设管道，因为是连续的，所以在项目开始之前，管道必须提前进场。
在实施回扩孔时，对钢管及钢筋的制作、安装进行了焊接、安装，做到管子准备好后，立即回拖管道。
定向井钻井工艺及井身质量要求
1、定向井钻井工艺及井身质量要求2、常规钻进安全技术规程3、P DC钻头使用基本规则和磨损评定方法4、直井下部钻具组合设计方法5、丛式井井眼防碰技术要求6、石油钻杆接头螺纹7、喷射钻井水力参数计算方法SY/T 5955-1999 定向井钻井工艺及井身质量要求代替SY/T5948-94SY/T5955-94 Directional drilling technology and its quality control requirements1范围本标准规定了石油、天然气定向井钻井作业和工艺方法及井身质量要求。
本标准适用于我国陆上石油、天然气定向井钻井作业。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
SY/T5088—93评价井身质量的项目和计算方法SY/T5333—1996钻井工程设计格式SY/T5375—1995旋转钻井设备选用方法SY/T5435—92两维常规定向井轨道设计与轨迹绘图方法SY/T5619—93定向井下部钻具组合设计作法SY/T6241—1996丛式井井场布置原则及要求3钻井设计3.1地质设计定向井地质设计除按SY/T5333—1996第6章的规定进行外，还应满足下列要求。
3.1.1提供由高斯一克吕格坐标的纵坐标、横坐标和垂直深度组成的各设计目标点坐标，垂直深度应经过补心海拔高度差校正。
3.1.2给出各目标点靶区半径，对特殊要求应作出说明。
3.1.3提供设计井井口处地磁的磁偏角、磁场强度、磁倾角及子午线收敛角。
3.1.4救险井应提供喷井井口坐标和井眼轨迹数据。
3.2确定井口位置和坐标3.2.1根据3.1.1提供的设计目标点坐标进行井口位置预选时，应考虑以下因素：a)尽量避免绕障。
若必须绕障时，应有资料能准确描述障碍物空间位置；否则，必须进行必要的测量作业。
石油天然气管道水平定向钻穿越工程质量控制研究
2631 水平定向钻穿越工程单位工程划分水平定向钻穿越工程为一个独立的单位工程，包含成孔与回拖工程、管道安装工程、附属（辅助）工程3个分部工程。
其中成孔与回拖分部工程由导向孔钻进、扩孔和管道回拖3个分项工程组成；管道安装分部工程由组对焊接、管道测径及试压、管道防腐补口（补伤）、防腐层防护和阴极保护组成5个分项工程组成；附属（辅助）分部工程由地层处理、管道连头、三桩埋设、地貌恢复4个分项工程组成。
2 穿越工程施工要点2.1 总体要求定向钻穿越工程开工前，建设、监理、勘察、设计、施工等单位必须进行现场勘查，设计人员应在穿越工作开始前进行设计交底，监理、施工、建设等单位应全面了解设计文件。
各责任主体应审核设计文件，完成监理规划、监理实施细则、施工组织设计和专项施工方案的编写、审批工作。
施工组织设计的内容包括进度计划、组织机构、定向钻穿越施工方法、工程量清单、场地布置、主要材料、质量目标、机械设备等。
穿越江河、湖泊等水域的管道埋深应在河流最大冲刷线2.5米以下，穿越管段顶至河床低部的距离一般应大于10至15倍管道直径，且应该大于等于6米，穿越防洪等级高的河流埋深应适当增加。
穿越铁路、公路的水平定向钻管段埋深应符合有关部门和设计文件规定。
设计人员应根据不同的地质情况，选择合适的穿越位置，只有选择合适的穿越位置和穿越地层，才能确保穿越的成功[2]。
定向钻穿越施工时的入土角度一般为8度至20度，出土角度一般为4度至12度，入土度角和出土角度大小可以根据施工时机适当调整。
一般水平定向钻穿越工程的曲率半径应大于1500倍的管道外径，并且必须在1200倍管道外径以上。
在管道入土点和出土点位置外侧，直管段一般情况下应预留10米以上。
在不同的管道类型和地质条件下的泥浆配方是不一样的，在施工过程中应根据实际情况调整你讲的密度和黏度大小。
2.2 管道的安装在最后一级扩孔施工前，穿越段管道组对、管道焊接和第三方检测等预制工作应完成，管道的预制、补伤补口等施工质量应符合设计和标准规范要求。
定向钻及夯管质量标准
一、定向钻及夯管质量标准<1>定向钻及夯管施工应依据设计要求和施工方案组织实施。
<2>定向钻施工前应检查以下内容，确认条件具备时方可开头钻进：<2.1>设备、人员应符合以下要求：<2.1.1>设备应安装结实、稳定，钻机导轨与水平面的夹角符合入土角要求；<2.1.2>钻机系统、动力系统、泥浆系统等调试合格；<2.1.3>导向掌握系统安装正确，校核合格，信号稳定；<2.1.4>钻进、导向探测系统的操作人员经培训合格；<2.2>管道的轴向曲率应符合设计要求、管材轴向弹性性能和成孔稳定性的要求；<2.3>按施工方案确定入土角、出土角；<2.4>无压管道从竖向曲线过渡至直线后，应设置掌握井；掌握井的设置应结合检查井、入土点、出土点位置综合考虑，并在导向孔钻进前施工完成；<2.5>进、出掌握井洞口范围的土体应稳固；<2.6>回拖管段的地面布置应符合以下要求：<2.6.1>待回拖管段应布置在出土点一侧，沿管道轴线方向组对连接；<2.6.2>布管场地应满足管段拼接长度要求；<2.7>管段回拖前预水压试验应合格；<2.8>应依据工程具体状况选择导向探测系统。
<3>夯管施工前应检查以下内容，确认条件具备时方可开头夯进。
<3.1>工作井构造施工符合要求，其尺寸应满足单节管长安装、接口焊接作业、夯管锤及关心设备布置、气动软管弯曲等要求；<3.2>气动系统、各类关心系统的选择及布置符合要求，管路连接构造安全、无泄漏，阀门及仪器仪表的安装和使用安全牢靠；<3.3>工作井内的导轨安装方向与管道轴线全都，安装稳固、直顺，确保夯进过程中导轨无位移和变形；<3.4>成品钢管及外防腐层质量检验合格，接口外防腐层补口材料预备就绪；<3.5>连接器与穿孔机、钢管刚性连接结实、位置正确、中心轴线全都，第一节钢管顶入端的管靴制作和安装符合要求；<3.6>设备、系统经检验、调试合格前方可使用；滑块与导轨面接触平顺、移动平稳；<3.7>进、出洞口范围土体稳定。
水平定向钻施工技术方案
水平定向钻施工技术方案目录一、项目概述 (2)1.1 工程概况及重要性 (3)1.2 水平定向钻施工的目的和意义 (4)二、施工准备工作 (5)2.1 前期勘察与调研 (6)2.2 施工队伍组织与培训 (8)2.3 设备材料采购与准备 (8)三、技术方案介绍 (10)3.1 水平定向钻施工原理 (12)3.2 工艺流程及操作要点 (13)3.3 技术难点及应对措施 (14)四、施工现场布置与管理 (16)4.1 施工现场选址及要求 (17)4.2 施工现场布置图 (18)4.3 施工安全管理措施 (20)五、施工进度计划与保障措施 (21)5.1 施工进度计划安排 (22)5.2 进度保障措施与资源配置 (23)5.3 应急处理预案 (24)六、质量控制与验收标准 (25)6.1 质量控制关键环节 (26)6.2 质量检测方法与标准 (27)6.3 验收标准及流程 (28)七、环境保护与恢复治理 (28)7.1 环境保护措施 (29)7.2 生态恢复治理方案 (30)7.3 后期环境评估与监测 (31)八、成本预算与效益分析 (33)8.1 成本预算及构成 (34)8.2 效益分析及预测 (35)九、风险分析及应对措施 (36)9.1 风险识别与评估 (38)9.2 风险防范与应对措施 (40)十、总结与建议 (42)10.1 项目总结回顾 (43)10.2 改进建议与展望 (44)一、项目概述我们荣幸地为您提供一份关于“水平定向钻施工技术方案”该方案旨在展示我们专业团队设计并实施高质量水平定向钻工程的承诺和能力。
我们的项目目标是通过采用先进水平定向钻技术，实现对地下管道的精确和最小影响施工，同时确保周围环境的安全和施工过程的效率最大化。
我们深知在城市基础设施运作中，这样的项目必须以最高的专业标准负责任地执行。
水平定向钻技术以其推测性少、安全风险低、施工速度快的优势在现代管线铺设施工中倍受青睐。
排水管道水平定向钻施工质量控制浅析
排水管道水平定向钻施工质量控制浅析摘要：为了保证水平定向钻施工效果，需要在正式钻进施工之前做好准备，明确各项参数，施工的同时做好检查，制定针对性的质量控制方案，针对钻进施工进行检验，提高水平定向钻施工质量。
关键词：水平定向钻；施工质量；控制措施1工程概况本项目为农村生活污水治理工程，通过村外截污方式，建设污水管线和污水处理站，达到水清岸绿，美化农村人文居住环境任务目标。
管道为管径400-600mm的HDPE管和PE管，由于施工环境复杂，受建筑物、地下管线、道路、沟渠及林地影响，部分不具备开挖施工的管线，采用水平定向钻铺管工艺。
2水平定向钻施工工艺2.1工艺特点水平定向钻施工工艺是根据预先设计好的铺管线路，驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向直达目的地，然后卸下钻头换装适当尺寸及合适类型的回程扩孔器，使之能够在回拉钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵引至钻孔入口位置。
工艺优点：施工速度快；交通影响小；对既有地下管线干扰较小。
缺点是探测器探测精度受钻进深度影响，用于重力流管道时管道埋深受限（埋深不宜大于5m）；在含水的砂层和砾石层施工比较困难。
2.2准备工作项目部门安排管理人员到施工现场，对施工设备、材料进行检查，保证其满足要求。
泥浆配置要符合熟化时间规定，泥浆系统务必要配备射流泵，且泥浆回收系统要具备环保性能。
所有检查工作结束之后，方可开展后续环节的施工，为质量控制工作打好基础。
2.3泥浆压力施工期间需要控制泥浆压力，如果压力超出土体最大允许压力值，那么土体塑性区会延伸至地面，产生冒浆现象，破坏土体的完整性；如果压力过小，不符合平衡地应力数值，将会影响到孔壁土体的稳定性。
需按照工程地勘报告，将地层特性作为最大允许泥浆压力的影响因素，及时调整泥浆配比，明确施工期间各拉管段泥浆压力。
2.4导向孔钻进本工程采用国产DDW-320定向钻机，操纵台全功能数字仪表显示，钻机整体性能优越，效率更高，可靠性更好。
大型水平定向钻穿越项目质量保证体系措施和HSE管理体系及措施
大型水平定向钻穿越项目质量保证体系措施和HSE管理体系及措施1 质量保证体系1.1 质量方针精心施工、科学管理、优质服务、用户满意1.2 质量目标1.2.1 总体质量目标：单位工程合格率100%，优良率90%以上，工程建设质量创国家优质工程。
1.2.2 工程设备、材料质量合格率100%。
1.2.3管线不同壁厚的安装、防腐涂层对号准确率100%。
1.2.4弯头、弯管对号准确率100%。
1.2.5 管线现场焊接一次合格率98%以上(合格率按口数计算，焊口不允许二次返修)。
1.2.6 管道补口、补伤一次合格率98%。
1.2.7管线截断阀、固定墩锚件防腐一次合格率100%。
1.2.8 管道埋深一次合格率100%。
1.2.9 管道阴极保护率100%。
1.3 质量控制机构1.3.1 管理职责1.3.1.1 总则项目的组织机构、职责、权限及相互关系是质量体系运行的基础和保证，以严密、健全的组织机构、明确的职责、权限及相互关系，确保质量体系的有效运行，以实现规定的质量方针和目标。
1.3.1.2 质量方针的制定与贯彻a. 由项目经理确定项目的质量方针，包括质量目标和对质量的承诺。
b. 项目部的各级人员必须理解质量方针并坚决贯彻执行。
c. 质量保证体系1.4 质量责任1.4.1项目经理的质量职责1.4.1.1 确定工程项目范围和项目质量方针和目标；1.4.1.2 确定项目组织机构、配备人员、资金设备和其它资源；1.4.1.3 负责质量方针在各部门的贯彻执行，并对质量体系运行有效负责。
1.4.1.4在控制施工质量计划的同时，掌握质量动态；1.4.1.5负责分管部门贯彻执行项目的质量方针和目标，监督检查项目部贯彻执行**有关质量体系文件和项目质量计划的情况，发现问题及时解决；1.4.1.6 组织均衡施工。
1.4.2 技术负责人、质检工程师的质量职责1.4.2.1 负责贯彻质量方针目标和相关的质量体系文件，组织质量体系的建立，参与重大质量决策。
提高旋挖钻机施工质量和进度QC
QC小组 名称
XXQC小组 2
所属单位
XX四处广西XX项目部
成立 日期
顺 序 小 组 人 员 情 况 1 2 姓名
20XX.1.1
年 龄 38 29
登记日期
文化 程度 大专
20XX年1月 1 日
水平定向钻措施
⽔平定向钻措施⽬录⼀、⼯程概况⼆、施⼯部署三、施⼯⽬标及进度计划四、主要施⼯⽅案五、质量保证措施六、⽂明施⼯及环保措施七、职业健康管理⼋、施⼯现场总平⾯布置图九、施⼯进度横道图⼗、措施贯彻群签表⼗⼀、考试成绩登记表中国平煤神马⼰⼆酸⼰内酰胺项⽬⼚外物料输送管道沙河段定向钻施⼯组织设计⼀、⼯程概况（⼀）⼯程施⼯概况输送管线从河南神马尼龙化⼯有限责任公司⽼⼚区南围墙引出，下穿湛河，穿河南神马氯碱发展有限公司⼚区，并依发展公司⼚外管廊⾄神马⼤道，沿神马⼤道北侧向东⾄神马⼤道与许南公路交叉⼝,穿越G311 许南公路，穿越沙河，进⼊平顶⼭市叶县化⼯产业集聚区，穿越沙河，湛河段采⽤定向钻法施⼯。
本措施即是针对穿越沙河段定向钻施⼯。
（⼆）编制依据1、设计总平⾯规划布置图；2、GB50369-2006《油⽓长输管道⼯程施⾏及验收规范》、3、《⼯业管道⼯程施⾏及验收规范》⼆、施⼯部署本⼯程项⽬管理层由项⽬经理、现场负责⼈、技术负责⼈、安全员、质检员、材料员、预算员、测量员和技术员等成员组成，在建设单位、监理单位的指导下，负责对本⼯程的⼯期、质量、安全、成本等实施组织、协调、控制和决策，对各⽣产施⼯要素实施全过程的动态管理。
（⼀）技术准备1、根据现场的实际情况，编制合理可⾏的单位⼯程施⼯⽅案和⼯程技术交底。
2、了解本地的⽓候特点及⽓候条件，编制合理的施⼯进度计划。
3、提前准备材料，管材、设备等提前进场。
（⼆）现场准备及布置1、平整施⼯场地，并根据现有施⼯现场合理布置现场机具、材料的位置，钻机⽀设在南河堤南部，北段箱涵垫层处布设管材。
2、按照施⼯进度计划合理的组织相关施⼯⼈员进场，新进场的⼯⼈必须进⾏三级安全教育及相应技能培训，电焊⼯必须持证上岗。
3、组织机具设备及周转材料进场，并及时检修，保证不影响施⼯进度。
4、⼯程⽤材料按计划进场，并按规定进⾏合理堆放、保管。
5、施⼯⽤电设置⼀级、⼆级、三级配电箱，实⾏三级配电，⼆级保护。
水平定向钻穿越施工风险及控制措施分析
