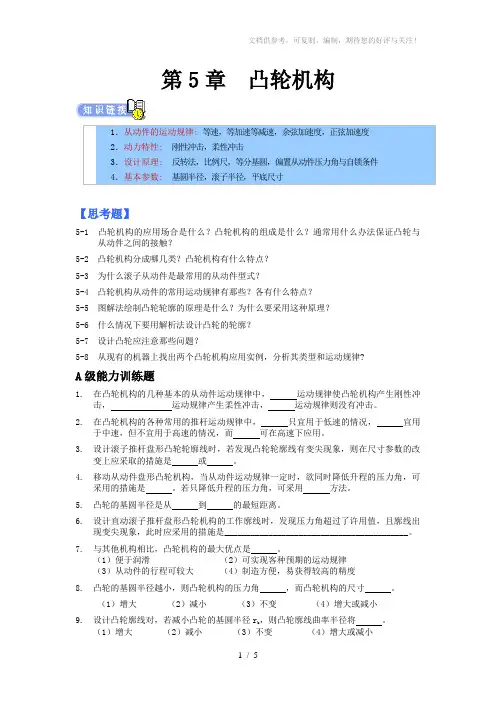

第5章凸轮机构

1．从动件的运动规律:等速，等加速等

减速，余弦加速度，正弦加速度

2．动力特性:刚性冲击，柔性冲击

3．设计原理:反转法，比例尺，等分

基圆，偏置从动件压力角与自锁条件

4．基本参数:基圆半径，滚子半径，

平底尺寸

【思考题】

5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与

从动件之间的接触？

5-2 凸轮机构分成哪几类？凸轮机构有什么特点？

5-3 为什么滚子从动件是最常用的从动件型式？

5-4 凸轮机构从动件的常用运动规律有那些？

各有什么特点？

5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？

5-6 什么情况下要用解析法设计凸轮的轮廓？

5-7 设计凸轮应注意那些问题？

5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?

A级能力训练题

1.在凸轮机构的几种基本的从动件运动规律中，

运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，

只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮

轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律

一定时，欲同时降低升程的压力角，可采用的措施是。若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短

距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线

时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是_______________________________________

___。

7.与其他机构相比，凸轮机构的最大优点

是。

（1）便于润滑（2）可实现客种预期的运动规律

（3）从动件的行程可较大（4）制造方便，易获得较高的精度

8.凸轮的基圆半径越小，则凸轮机构的压力

角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小

，9.设计凸轮廓线对，若减小凸轮的基圆半径r

b 则凸轮廓线曲率半径将。

（1）增大（2）减小（3）不变（4）增大或减小

10.下述几种运动规律中，既不会产生柔性冲

击，也不会产生刚性冲击，可用于高速场合的是。

（1）等速运动规律（2）摆线运动规律（正弦加速度运动规律）

（3）等加速等减速运动规律（4）简谐运动规律（余弦加速度运动规律）

11.尖顶从动件凸轮机构中，基圆的大小会影

响。

（1）从动件的位移

（2）从动件的速度

（3）从动件的加速度（4）凸轮机构的压力角

12.在某一瞬时，从动件运动规律不变的情况

下，要减小凸轮的基圆半径r

b

，则压力角α。

（1）减小（2）增大（3）不变（4）增大或减小

B级能力训练题

13.当凸轮机构的从动件推程按等加速等减速

规律运动时，推程开始和结束位置。

（1）存在刚性冲击（2）存在柔性冲击

（3）不存在冲击（4）存在刚性或柔性冲击

14.为使凸轮机构的结构紧凑和受力条件好、设

计时应满足。

（1）α≤[α]，r

b ≥[r

b

]

（2）α＞[α]，r

b ＜[r

b

]

（3）α≤[α]，r

b ＜[r

b

]

（4）α＞[α]，r

b ＞[r

b

]

15.若增大凸轮机构的推程压力角α，则该凸轮

机构的凸轮基圆半径r

b

将，从动件上所受的有害分力将。

（1）增大（2）减小（3）

不变（4）增大或减小

16.设计滚子从动件盘状凸轮轮廓线时，若将滚

子半径加大，那么凸轮廓线上各点曲率半径______。

（1）一定变大（2）一定变小（3）保持不变（4）可能变大或变小

17.在对心直动尖顶推杆盘形凸轮机构中，当推

程压力角α

＞[α]时，可采用________措施

max

来解决。

（1）增大基圆半径（2）改用滚子推杆

（3）改变凸轮转向（4）改为偏置直动尖顶推杆

18.若从动件的运动规律选择为等加速等减速

运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的________倍。

（1）l （2）2 （3）4 （4）8

19.盘形凸轮机构的压力角恒等于常数是

________。

（1）摆动尖顶推杆

（2）直动滚子推杆

（3）摆动平底推杆

（4）摆动滚子推杆

20.对于直动推杆盘形凸轮机构来讲，在其他条

件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角α

max

的关系为________。

（1）偏置α

max ＞对心α

max

（3）两者α

max

一样大

（2）对心α

max ＞偏置α

max

（4）不能确定

参考答案

1.等速，余弦加速度等加速等减速，

正弦加速度

2．等速，余弦加速度等加速等减速，

正弦加速度

3．加大基圆半径，减小滚子半径

4增大基圆半径，正确偏置

5．转动中心，理论轮廓

6增大基圆半径

7（2） 8（1）（2） 9（2） 10（2）

11（4） 12（2）13（2） 14（1）

15（2）（1） 16（2） 17（1） 18

（3）19（3）20（4）
