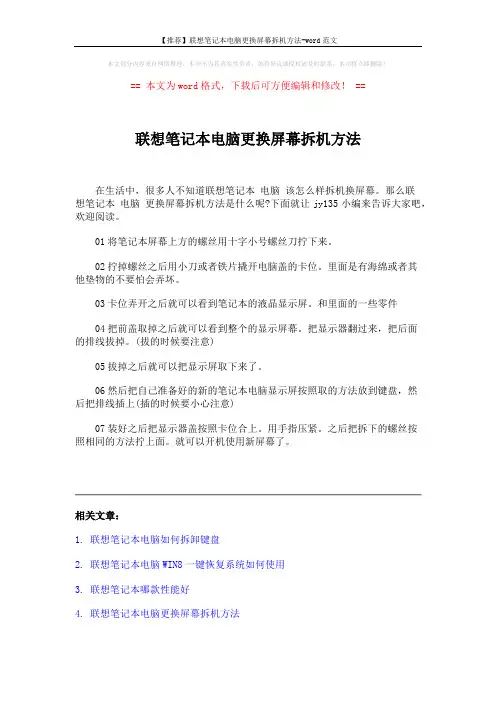

联想笔记本电脑更换屏幕拆机方法
在生活中，很多人不知道联想笔记本电脑该怎么样拆机换屏幕。
那么联
想笔记本电脑更换屏幕拆机方法是什么呢?下面就让jy135小编来告诉大家吧，欢迎阅读。
01将笔记本屏幕上方的螺丝用十字小号螺丝刀拧下来。
02拧掉螺丝之后用小刀或者铁片撬开电脑盖的卡位。
里面是有海绵或者其
他垫物的不要怕会弄坏。
03卡位弄开之后就可以看到笔记本的液晶显示屏。
和里面的一些零件
04把前盖取掉之后就可以看到整个的显示屏幕。
把显示器翻过来，把后面
的排线拔掉。
(拔的时候要注意)
05拔掉之后就可以把显示屏取下来了。
06然后把自己准备好的新的笔记本电脑显示屏按照取的方法放到键盘，然
后把排线插上(插的时候要小心注意)
07装好之后把显示器盖按照卡位合上。
用手指压紧。
之后把拆下的螺丝按
照相同的方法拧上面。
就可以开机使用新屏幕了。
相关文章：
1.联想笔记本电脑如何拆卸键盘
2.联想笔记本电脑WIN8一键恢复系统如何使用
3.联想笔记本哪款性能好
4.联想笔记本电脑更换屏幕拆机方法。
联想Y450原厂拆装指导
检查电池
检查电池是否完好，如 有需要更换电池。
02
拆装步骤
拆解外壳
移除底部固定螺丝
使用螺丝刀拧下底部固定螺丝。
移除其他固定螺丝
继续使用螺丝刀拧下其他固定 螺丝。
准备工具
螺丝刀、塑料撬棒。
分离底部面板
使用塑料撬棒从外壳边缘插入， 轻轻撬开底部面板。
完全拆除外壳
轻轻将外壳从电脑上分离，注 意不要用力过猛，以免损坏内 部零件。
检查电脑是否能够正常启动、关机等操作，如果 有问题需要及时处理。
04
常见问题及解决方案
如何解决拆装过程中遇到的问题？
螺丝拧不动
使用螺丝刀时，确保刀头 与螺丝匹配，并施加适当 的力度，避免损坏螺丝或 螺丝刀。
部件卡住
在拆装过程中，如遇部件 卡住，应先检查是否有异 物影响，如有，需清理干 净后再进行操作。
联想Y450原厂拆装指导
• 拆装前的准备 • 拆装步骤 • 安装步骤 • 常见问题及解决方案
01
拆装前的准备
工具准备
01
螺丝刀
用于拆卸和安装螺丝。
02
撬棒
用于打开笔记本的卡扣。
03
清洁布和清洁剂
用于清洁笔记本表面。
04
备用螺丝
以防丢失或损坏。Leabharlann 全注意事项0102
03
确保电源已关闭
在拆装前，请确保笔记本 已完全关闭，并断开电源 适配器。
按下键盘，使其与托盘紧密贴合，然后用螺丝固定。
检查键盘是否正常工作
按下键盘上的每个键位，检查是否有按键冲突或无响应的问题。
安装外壳
1 2
检查所有部件是否已经安装好
在安装外壳之前，需要确保所有的部件都已经正 确安装。
图解联想Y450拆解除尘
3D图解Y50拆机攻略
6. 散热铜管特写 引：网上说散热材料不是 硅胶，是一种相变材料。
eo
3D图解Y50拆机攻略
7.三巨头露面，从左到右依次是GT130M、北桥芯片、CPU。 可见看到显卡是焊死在主板上的，不是MXM接口，一般是 换不了的。
CPU
GT130M
北桥芯片
eo
3D图解Y50拆机攻略
3D图解Y50拆机攻略
内 存篇
拆机器要先把身上的静电去除，还要注意要把电源线和电池 全拆掉，防止损坏主板。方法是接触接地的导体就行，戴一次 性塑料手套也行，或者手干后拆电脑。 背面图如下：
Eo
3D图解Y50拆机攻略
2.图中红圈处螺丝不是防掉落的，注意保管！ 全部拧开之后从下边凹槽处拿出盖板。
Eo
3D图解Y50拆机攻略
另外并非所有的SATA硬盘都可以使用NCQ技术，除了硬盘 本身要支持 NCQ之外，也要求主板芯片组的SATA控制器 支持NCQ。此外，NCQ技术不支持FAT文件系统，只支持 NTFS文件系统。
eo
3D图解Y50拆机攻略
由于SATA设备市场比较混乱，不少SATA设备提 供商在市场宣传中滥用“SATA II”的现象愈演愈 烈，例如某些号称“SATA II”的硬盘却仅支持 3Gbps而不支持NCQ，而某些只具有1.5Gbps的硬 盘却又支持NCQ，再联系到Y450的eSATA接口。
eo
3D图解Y50拆机攻略
CPU篇 1.先把风扇电源取掉，动作要轻。
eo
3D图解Y50拆机攻略
2.把图中红圈出两科螺丝拧开，拿下风扇。
eo
3D图解Y50拆机攻略
3.小风扇特写。
eo
3D图解Y50拆机攻略

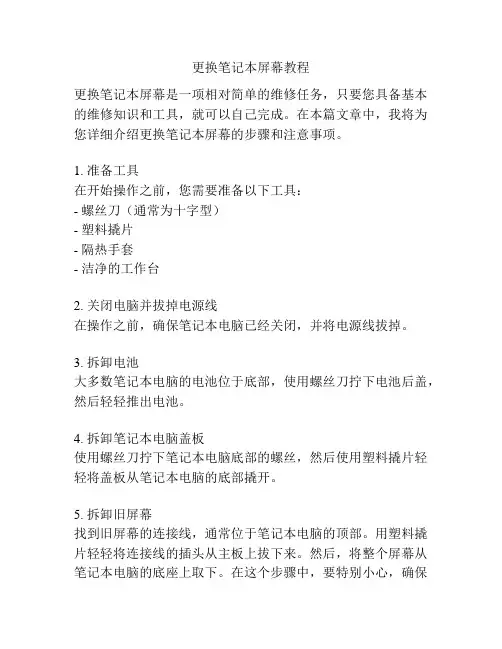

更换笔记本屏幕教程
更换笔记本屏幕教程更换笔记本屏幕是一项相对简单的维修任务，只要您具备基本的维修知识和工具，就可以自己完成。
在本篇文章中，我将为您详细介绍更换笔记本屏幕的步骤和注意事项。
1. 准备工具在开始操作之前，您需要准备以下工具：- 螺丝刀（通常为十字型）- 塑料撬片- 隔热手套- 洁净的工作台2. 关闭电脑并拔掉电源线在操作之前，确保笔记本电脑已经关闭，并将电源线拔掉。
3. 拆卸电池大多数笔记本电脑的电池位于底部，使用螺丝刀拧下电池后盖，然后轻轻推出电池。
4. 拆卸笔记本电脑盖板使用螺丝刀拧下笔记本电脑底部的螺丝，然后使用塑料撬片轻轻将盖板从笔记本电脑的底部撬开。
5. 拆卸旧屏幕找到旧屏幕的连接线，通常位于笔记本电脑的顶部。
用塑料撬片轻轻将连接线的插头从主板上拔下来。
然后，将整个屏幕从笔记本电脑的底座上取下。
在这个步骤中，要特别小心，确保不要损坏其他内部部件。
6. 安装新屏幕将新屏幕插入笔记本电脑的底座上，然后将连接线的插头插入主板上的相应插槽。
确保插头插入稳固。
轻轻按下屏幕，确保其牢固固定在底座上。
7. 安装笔记本电脑盖板将盖板重新放置在笔记本电脑的底部，并使用螺丝刀将螺丝重新拧紧。
8. 安装电池将电池放回笔记本电脑的底部，然后用螺丝刀将电池后盖重新拧紧。
9. 重新连接电源线并测试将电源线重新插入笔记本电脑并接通电源。
打开电脑，确认新屏幕是否正常工作。
在进行更换笔记本屏幕的整个过程中，需要注意以下几点：- 要仔细阅读您笔记本电脑的用户手册，了解如何安全地拆卸和组装部件。
- 在操作之前，最好将您的笔记本电脑的数据备份到外部存储设备上，以防发生意外损坏。
- 在开始操作之前，建议您穿戴隔热手套，以避免静电对电子部件造成损害。
- 如果您不确定或害怕进行这些步骤，最好找专业的电脑技术人员进行维修。
总结更换笔记本屏幕可能是一项相对简单的维修任务，但仍需要小心谨慎。
如果您按照正确的步骤操作，并注意以上细节，您应该能够成功更换笔记本屏幕。
联想Y450拆卸方法
反面,下电池.如果只是清理灰尘的话,就拆1区域的盖子.要不就把1、2的都拆掉。
Y450清理灰尘的话，就把红圈所示的螺丝卸掉。
得风扇一把：散热一条:左边的散热片和上图的风扇里都是灰尘,清理就好. 好吧,继续拆``卸下硬盘和光驱. 拔两天线,不用记天线顺序,线和网卡上都有编号,就是天线3上的套子别弄丢啦,安全第一.卸下四周绿色所示区域所有螺丝,还有中间那颗.返回正面,拆开关面板.蓝色标记的地方,从左到右,或从右到左吧,有卡口,小心撬开.中间面板和键盘连接的地方比较难拆,一排卡口,用力把面板往键盘方向移动,容易拆开.但别太用劲打开,下面有线两根.从上掀开面板,可以看到线两根,果断拆开.小卡口,掀开就可以把线取出,不要蛮拔.拿下开关面板后,同样把键盘从上掀开,下面有键盘线一根,取下.卸下三螺丝,取下四根线. 把左右两边的天线视频线从卡槽里取出取键盘壳,同样有卡口,从四周翘起,打开时不要用劲过猛,右下角有两根线,取下.好了,拿下一大块了:反面:触摸板背面,上次拆机就为这个,拆下难,装上更难,最后武力破拆,加502强力归位.左右按键上的卡口让人销魂.继续拆!拆主板~~首先得把散热器拿掉的,这张图上的暂时还没有拿下. 红圈处--左边两个螺丝,右边两个插头,全部拿下.反面,卸掉无线网卡的螺丝,不然上面红圈里的插头比较难下. 上面两个插头拿下后就可以了.当当当当```Y450主板:那个铁盖子在那是因为多卸了两螺丝```另一面:CPU,擦干净,特写:回到正题吧.左边喇叭基本不响,主板上看不出什么烧坏的原件,或者虚焊,果断检查喇叭.把喇叭线左右声道对调,简单组装好机子后,发现左边喇叭还是不怎么响,右边的依然嘹亮.喇叭线插头再次拆下,缠上一根废的耳机线,接电脑声卡,因为声卡功率可以设的比较大,可以很好区分左右声道声音大小的差别.在拆左喇叭时,突然发现捏住喇叭壳的时候声音忽大忽小```悲催的联想Y450喇叭,再次暴力分开,原来,长这德行```分体的,教人好DIY? 就不能弄个好那么一丁点的,整体一点的小喇叭?难怪那么多人说Y450喇叭爆音啊,左右声音不平衡啊,这破玩意,哎,不说了.在喇叭接着电源的时候,调整"两片喇叭"的距离,声音奇迹的变大了``` 果断拿下磁铁,调整距离,反复反复反复``502```再次简单拼装,点亮,可惜的是,之前调好的声音又变小了,又破拆调整,还是比右边的喇叭声音小点,算啦,凑合吧,不折腾了.想TAOBAO一套喇叭的,之前还有几家卖,50一套吧,现在居然都没有了,怎么回事```结束,附上作案现场图一张``` 总结,联想Y450喇叭,坑爹啊```。
联想 Y450拆机清理教程
器材:索尼T77 [索尼数码相机]
时间:2011-04-16 10:52:51 快门:1/40 光圈:F/3.5 焦距:6毫米感光度:100

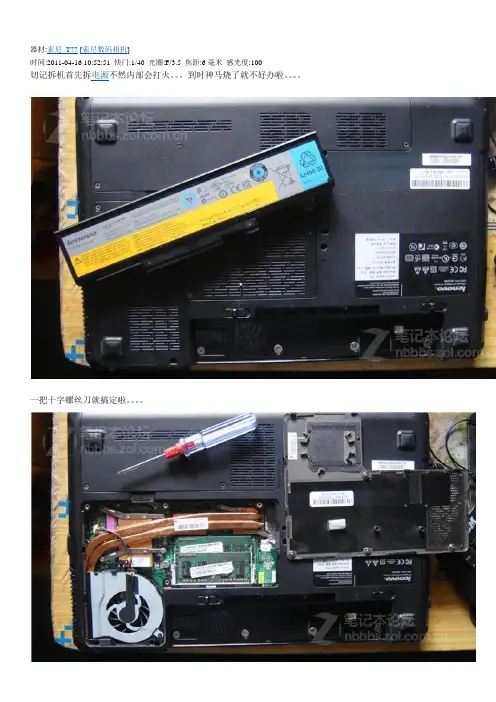

切记拆机首先拆电源不然内部会打火。
到时神马烧了就不好办啦。
一把十字螺丝刀就搞定啦。
器材:索尼T77 [索尼数码相机]
时间:2011-04-16 10:55:57 快门:1/30 光圈:F/3.5 焦距:6毫米感光度:400
很多人不知道风扇怎么拆。
2个螺丝旋下来却还是不能拆下风扇。
所以很多人就在这步停下了。
不知道怎么拆。
其实这风扇是3针插的。
用指甲把上面翘起来就可以了
风扇拆卸
6个螺丝旋下拆导热铜管
哇哇那个被客服涂的乱七八糟的cpu啊
还有显卡也被他们给糟蹋啦
全貌。
就剩一个可怜的北桥是干净的
用棉棒把上面的硅脂慢慢搽去
掉在旁边的硅脂用透明胶粘起来
嗷嗷嗷。
搽干净的显卡
全貌清洁干净
器材:索尼T77 [索尼数码相机]
时间:2011-04-16 11:13:50 快门:1/30 光圈:F/3.5 焦距:6毫米感光度:400 那个导管的硅胶垫可以不清。
没影响
器材:索尼T77 [索尼数码相机]
时间:2011-04-16 11:15:11 快门:1/40 光圈:F/3.5 焦距:6毫米感光度:400
恩恩随便帮女朋友母老虎那电脑也清了下。
怎样拆卸笔记本屏幕
如何拆解笔记本屏幕
【拆机图解】
其实拆卸液晶屏是个很简单的事情，自己动动手就很容易搞定啦。
液晶屏拆卸步骤：
找到橡胶垫的位置准备拆下他们
拆下橡胶垫再卸下里面的螺丝
拆屏框，也就是我们常说的B壳，这个一定要用巧劲，慢慢的一点一点的拆出。
另外注意，拆屏框
的时候注意屏钩。
拆下屏框以后就剩下最后简单的处理了。
这个时候屏幕大体就出现在你眼前了。
注意看左图中，红色圈圈的位置。
这里的螺丝都要拆掉。
屏幕从屏轴上脱离下来以后。
就容易多了。
最后，拔掉屏线和高压灯管线。
大功告成。
换上新屏一切搞定。
联想笔记本电脑更换屏幕拆机方法
联想笔记本电脑更换屏幕拆机方法
笔记本更换屏幕是很常见的，不论是人为弄破还是想更换更好的显示屏，学会拆装是很重要的。
下面是店铺收集整理的联想笔记本电脑更换屏幕拆机方法，希望对大家有帮助~~
联想笔记本电脑更换屏幕拆机方法
工具/原料
十字螺丝刀
平口螺丝刀
镊子
步骤/方法
这款电脑的屏幕拆机并没有多复杂，不需要拆开机身。
屏幕死角都有一个皮垫，用镊子撬下来就行了，然后将四个角的螺钉全部拧下来。
螺钉全部拧下来之后就要开始拆卸屏框了，可以用指甲或者平一点的工具伸进壳子之间，将外壳和屏框分开，注意一样暗扣，屏框就能拿下来了。
屏框拿下来之后就能看见这款机器的超薄LED屏了。
要拿下液晶屏，首先要讲固定液晶屏的螺丝都拧下来。
螺丝松开之后，屏幕就是活动的。
可以从屏幕上方将屏幕抠起来翻到键盘上面，屏幕后面有一根排线，要小心将这根排线抽出来，接口不要弄歪了。
屏线抽出来之后，就能看见单独的LED屏了，至于想更换屏或者升级为更高端的显示屏，可以反向观看此内容。
那么联想笔记本换屏就已经完成了。
笔记本显示器拆解的方法
笔记本显示器拆解的方法
有些时候我们的需要更换笔记本显示器，那么该怎么拆解呢?下面就由店铺来为你们简单的介绍笔记本显示器拆解的方法吧!希望对你们有所帮助哦!
笔记本显示器拆解的方法：
这款电脑的屏幕拆机并没有多复杂，不需要拆开机身。
屏幕死角都有一个皮垫，用镊子撬下来就行了，然后将四个角的螺钉全部拧下来。
螺钉全部拧下来之后就要开始拆卸屏框了，可以用指甲或者平一点的工具伸进壳子之间，将外壳和屏框分开，注意一样暗扣，屏框就能拿下来了。
屏框拿下来之后就能看见这款机器的超薄LED屏了。
要拿下液晶屏，首先要讲固定液晶屏的螺丝都拧下来。
螺丝松开之后，屏幕就是活动的。
可以从屏幕上方将屏幕抠起来翻到键盘上面，屏幕后面有一根排线，要小心将这根排线抽出来，接口不要弄歪了。
屏线抽出来之后，就能看见单独的LED屏了，至于想更换屏或者升级为更高端的显示屏，可以反向观看此内容。
那么联想笔记本换屏就已经完成了。
笔记本换屏教程
笔记本换屏教程笔记本电脑的屏幕是一个非常重要的组件，但有时候由于各种原因需要更换屏幕。
在这篇教程中，我将向大家介绍一下如何更换笔记本电脑的屏幕。
首先，我们需要准备一些工具。
你需要一个小型螺丝刀，以便拆下笔记本电脑的面板。
你还需要一个新的笔记本屏幕，确保它与你的电脑型号兼容。
最后，你还需要一块软布，用来清洁屏幕。
首先，我们需要关闭电脑，断开电源线和其他外部连接，以确保安全操作。
然后，将电脑放在一个干净的工作台上，用软布轻轻擦拭屏幕，以确保其表面干净无尘。
接下来，我们需要打开电脑的外壳。
使用小型螺丝刀，轻轻松开电脑的螺丝。
请注意，不同品牌和型号的电脑可能有不同的拆卸步骤，所以最好提前查阅相关的拆卸指南。
一旦打开了电脑的面板，你需要观察屏幕的连接方式。
通常，笔记本屏幕的连接方式有两种：一种是使用薄膜电缆，另一种是使用插座连接。
如果你的屏幕是使用插座连接的，你只需要轻轻拔掉连接线即可。
如果是薄膜电缆连接的，你需要将电缆的锁定配件解开，然后再小心地拔掉电缆。
一旦旧的屏幕被移除，你可以将新的屏幕放置在笔记本电脑上。
确保连接线正确插入，并进行锁定。
然后，小心地关闭电脑的外壳，用螺丝刀将螺丝固定好。
最后，重新连接电源线和其他外部设备，并开启电脑。
如果一切顺利，你应该能够看到一个全新的屏幕出现在你的笔记本电脑上。
需要注意的是，在更换笔记本电脑屏幕时一定要小心谨慎，以免损坏其他组件或造成其他损失。
如果你对自己的技术能力没有信心，最好寻求专业人士的帮助。
总结一下，更换笔记本电脑屏幕需要准备一些基本工具，同时也需要注意安全和细致的操作。
希望这篇教程对你有所帮助！。
Y450拆机教程(留底用,欢迎分享)
Y450拆机教程(留底用,
欢迎分享)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
联想 Y450拆机教程这次是彪悍的小Y lenovo y450Y450总的来讲算是比较好拆装的一款机子只是卡勾比较难拆和C壳下有两根连接线容易被忽略掉首先在拆机前把电池和电源全部拔掉，防止损坏笔记本根据图中的红色标记出的螺丝，拆下两个小的后壳
打开后我们可以看到无线网卡、风扇、导热管、硬盘、内存等等拆下红色标记的螺丝，蓝色的是光驱取下后下面的螺丝，这个比较容易忽略
取下上面的一些东西后，拔掉红色圆圈标记出的接头蓝色是卡扣两端在后面可以看到的卡扣，把这两个撬开后C壳的卡扣比较容易取下，所以在这里标记一
下
卡扣取下后，注意下面是有两根线连接的，不要太暴力给弄断了图中标记的接头，螺丝等全部取下
下图是卡扣下的两个排线接头和键盘的排线，拆卸时比较麻烦，所以要注意
C壳下的两个接头，不要拿起C壳是太用力，不小心扯断这两根线
现在可以看到主板的两个固定螺丝，和两个接头分别是电源接口，和电源接口旁USB的连接线的插头不是维修的建议bios电池就不要拔下了，不然还有重新设置bios
主板拿下后的样子，屏幕是不需要拆下来的，所以要放好，容易碰碎
惯例两张主板图
Y450的纯铜导热管，效果还是不错的
Y450只是清理灰尘的话，只要拿下风扇就可以了，导热管最好不要拿下来如果导热管也取下来的话，怎么分辨接触好坏等问题就自己参考笔记本板块的置顶帖自己看下吧，链接就不发了。
联想笔记本电脑显示屏怎么更换拆解
联想笔记本电脑显示屏怎么更换拆解
笔记本的屏幕拆解其实并不难，有时坏了我们需要更换屏幕就得拆解了，下面是店铺为大家介绍联想笔记本电脑显示屏的更换拆解方法,欢迎大家阅读。
联想笔记本电脑显示屏的更换拆解方法
笔记本电脑无需拆开主机，可以直接从液晶屏上面下手，但是在拆机之前还是要拿下电池。
屏幕的边框上面有六个螺丝孔，上面覆盖有螺丝保护壳，把保护垫拿掉之后，然后拧出下面的螺钉。
螺钉拧掉之后，按照途中的方法，用指甲抠进边框里面，把边框向外拔下来，注意力度和角度，不要把原装屏摁破了。
液晶屏外边框取下来之后，看见屏幕下面的高压条模块，将高压条左边的供电线和右边管线插头都抽掉。
线抽掉之后，然后把液晶屏稍微往外面扣一点，用螺丝刀宁夏液晶屏两侧的小螺丝，这些螺丝是将屏固定在屏轴上面的，每边有四颗。
屏幕松开之后，来到液晶屏的背面，抽掉屏线，先把借口上面的胶纸撕开，然后稍微左右晃动将屏线抽开。
这样一块液晶屏就拆下来了，要更换液晶屏，可以按照本文从尾到头来操作。
END
注意事项
液晶屏比较脆弱，拆装的时候一定要注意力度，摁破液晶屏是无法修复的。
联想y450高清拆机图解
感谢cooper_red 网友给大家的提醒：拆机器要先把身上的静电去除，还要注意要把电源线和电池全拆掉，防止损坏主板。
方法是接触接地的导体就行，洗洗手也行，但要手干后再拆电脑。
一.内存（请注意本文中红色部分文字及图片）1.先给D 面一张全景，加上工具（两用螺丝刀）。
2.图中红圈处螺丝不是防掉落的，注意保管！全部拧开之后从下边凹槽处拿出盖板O(∩_∩)O~。
3.拆卸内存是最简单滴。
如图中把内存凹槽的铁扣往外拨开。
4.嗒！向上约45°角弹出，拿下~~~~(>_<)~~~~ 。
5.铛铛！一号亮相，两条三星DDR3-1066。
关于升级：英特尔GMPM系列主板是支持电压为1.8V的DDR2和1.5V的DD3内存的，但是DDR2、DDR3接口是不一样的，狭小的笔记本内部空间是不可能同时设计有两种接口的。
所以没撒好说的啦~~~~(>_<)~~~~ ，内存只能升级DDR3的，现在笔记本DDR3频率大致分为800和1066。
要升级就直接换DDR3 1066吧，虽说我的TSI原配的T6600处理器FSB只有800，不能安全发挥1066频率的作用（这点可以从VISTA自检评分看出来），但是联想原配撒咱就上撒吧。
越高越快么O(∩_∩)O~。
方案推荐有1+2和2+2两种，EVEREST显示小Y最高可以支持8G内存，但不会有人用到8G吧，具体怎么升级看自己预算吧。
说道这里童鞋们肯定会质疑？32位系统最多只能利用到3G内存，那我升级4G后剩余1G撩着玩啊？关于这个问题，我引用一位网友的原话："WINDOWS最多只能利用到3G的内存。
所以我用ramdisk做了一个1G的虚拟盘。
把虚拟内存、WINDOWS临时文件、浏览器临时文件都设置到上面。
机器速度提升了一些，开网页的速度明显快了，机器噪音也小了，关机速度快了不少，2秒就关掉了，真的是秒关！-----huangyijundeai"。
联想拯救者换屏幕教程
联想拯救者换屏幕教程联想拯救者是一款备受玩家喜爱的游戏笔记本电脑，但随着使用时间的增长和意外事故的发生，屏幕损坏是一个常见的问题。
若屏幕出现损坏，及时更换是必要的。
下面将为您介绍联想拯救者换屏幕的步骤。
首先，我们需要准备一块新的屏幕。
确保所购买的屏幕与您的联想拯救者电脑兼容。
您可以在联想官方网站或授权的电子商务平台上购买到适合的屏幕。
确保选择到与您的电脑型号相匹配的屏幕。
接下来，我们需要关闭电脑并断开所有外部设备，然后将电源适配器拔下。
确保电脑彻底断电，这是安全工作的先决条件。
接下来，我们需要放松电脑的电池。
现在，我们需要取出电脑配件的螺丝。
通常，螺丝位于屏幕的边缘和背后的其他位置。
有些电脑可能会有更多的螺丝，所以要仔细检查电脑的各个角落。
使用螺丝刀轻轻将螺丝拧下，并将其存放在一个安全的地方，以防丢失。
拆下螺丝之后，我们可以开始拆卸屏幕了。
用手指缓缓拉开屏幕与电池端连接的线缆接口，确保轻轻且均匀地拆卸。
如果太用力，可能会损坏线缆或其他连接部件。
接下来，我们可以小心地取下旧屏幕，并将其放置在一个安全的地方。
现在，我们拥有新的屏幕，可以开始装配工作了。
拿起新屏幕，将其插入电脑的屏幕位置。
确保连接线缆接口，确保紧固，但不要过度用力。
当屏幕安装好后，我们可以重新安装螺丝。
拿起之前取下的螺丝，并将其一个接一个地紧固在屏幕周边的螺丝孔中。
最后，我们可以重新连接电池和外部设备。
连接电源适配器，并打开电脑。
如果一切顺利，您应该能够看到全新的屏幕显示正常。
总结一下，联想拯救者换屏幕不是一项复杂的任务。
只需小心细致地操作，确保准备工作充分，以及在更换过程中不要用力过度，您就能轻松完成屏幕更换。
更换整个屏幕可能花费一些时间，但是这是确保您的拯救者电脑正常运行的重要步骤。
如若不慎，建议寻求专业人士的帮助。
3D图解联想Y450拆解除尘精品PPT课件
eo
3D图解Y50拆机攻略 内 存篇
1.拆机器要先把身上的静电去除，还要注意要把电源线和电池全拆 掉，防止损坏主板。方法是接触接地的导体就行，戴一次性塑料手 套也行，或者手干后拆电脑。 背面图如下：
Eo
3D图解Y50拆机攻略 2.图中红圈处螺丝不是防掉落的，注意保管！全 部拧开之后从下边凹槽处拿出盖板。
的DD3内存的，但是DDR2、DDR3接口是不一样的，狭小的笔记本内部空 间是不可能同时设计有两种接口的。内存只能升级DDR3的，现在笔记本 DDR3频率大致分为800和1066。要升级就直接换DDR3 1066吧，方案推荐 有1+2和2+2两种，EVEREST显示小Y最高可以支持8G内存，建议64位系统 用单条8G ，32位系统最多只能利用到3G内存，引用一位网友的原话： “WINDOWS最多只能利用到3G的内存。所以我用ramdisk做了一个1G的虚拟 盘。把虚拟内存、WINDOWS临时文件、浏览器临时文件都设置到上面。 机器速度提升了一些，开网页的速度明显快了，机器噪音也小了，关机 速度快了不少，2秒就关掉了，真的是秒关！
eo
3D图解Y50拆机攻略
SATA II的关键技术就是3Gbps的外部传输率和NCQ技术。NCQ 技术可以对硬盘的指令执行顺序进行优化，避免像传统硬盘 那样机械地按照接收指令的先后顺序移动磁头读写硬盘的不 同位置，与此相反，它会在接收命令后对其进行排序，排序 后的磁头将以高效率的顺序进行寻址，从而避免磁头反复移 动带来的损耗，延长硬盘寿命。
eo
3D图解Y50拆机攻略
1.盖板，拆。
硬盘篇
eo
3D图解Y50拆机攻略
2.无线网卡、南桥芯片、硬盘。
无线网卡
联想y拆屏、换屏
联想y450拆屏、换屏（换液晶）的整个过程换屏工具：螺丝刀一组，因为笔记本的结构相对复杂，不可能像台式机那样——一个螺丝刀搞定一切，所以要多准备几个螺丝刀（一字、十字的都要有）换屏攻略STEP1：取下B面屏幕边框螺丝先取下电源适配器和电池，这是动手的大前提。
Y450的B面（即屏幕面）塑料边框上有6颗螺丝，首先要取下这6颗螺丝，才能把B面的边框取下。
图1和图2：B面屏幕边框6颗螺丝的分布是屏幕上边框4颗，下边框左右各1颗。
它们都隐藏在黑色的塑料脚垫下，需要用平口螺丝刀撬出小脚垫。
请注意，屏幕的下边框中部的两个塑料脚垫不用理会它，下面没有螺丝。
STEP2：分离B面屏幕边框接着要做的，是换屏中最难的一步：将B面屏幕边框从机身上（A面）分离。
之所以是最难的一步，是因为B面屏幕边框的下部（屏幕转轴的上盖），和A面的下部（屏幕转轴的下盖）是扣合在一起的。
我不明白为什么Y450要这样设计，但我第一次分离此处时，花费了两个多小时。
而今给大家献上的，是我至少5次拆卸后的经验之谈！图3：我们要先用指甲把屏幕边框上的卡扣和A面进行分离。
先分离屏幕上部的（上部可以全部分离掉）。
接着翻转机身，分离下部（即电池侧）的中间部分。
分离后，屏幕边框的上部整体就和A面顶盖脱离了，但下部转轴处仍然和A面扣合在一起。
接着最难的部分到来了——要从转轴处将边框和A面分开，并彻底取下B面边框。
请准备至少两把小的平口螺丝刀。
然后将Y450放在不太硬的台面上（比如沙发上），也可以放在腿上。
这样做是为了更好地控制力道，避免力度过大意外损坏机身。
图4：先将机身基本闭合（不要完全闭合，否者机身无法“站稳”），然后翻转机身让屏幕前部和底座前部朝下放在腿上形成支撑，机身尾部朝上，机身底部朝着你（方向很重要）。
这时，可看到转轴后部的扣合处。
你需要用一把小的平口螺丝刀，从扣合处使劲插入！然后将螺丝刀向着底部方向撬——注意，这时你看上去是在撬动转轴的“下盖”，但其实是上盖。
笔记本液晶屏幕拆解更换灯管清理灰尘教程
笔记本液晶屏幕拆解更换灯管清理灰尘教程！笔记本的普及率越来越高了，在使用更新换代也越来越快，在此同时也产生了大量的二手笔记本，笔记本出了4大件易耗品以外(光驱电池硬盘风扇)屏幕就是慢慢老化的重要部件，尤其是二手笔记本中会经常遇到液晶屏幕发黄，发暗，并且有的笔记本里面有灰尘，黑斑，亮斑，利淘网李工今天详细教您如何拆解屏幕更换灯管以及清除笔记本屏幕内的灰尘(请勿在家中尝试更换这些部件，需要一个无尘条件带上手套操作以防止二次污染将灰尘掉入到屏幕内)以下是一块废屏教大家练手！1，拆解笔记本屏幕：以下是一块IBM T4系列笔记本的液晶屏幕，如果你有一台笔记本想进行如上的一些操作的话就必须全部拆卸下来如下图一样就是一个液晶屏幕后才能操作！下图红圈位置就是液晶屏幕连接笔记本主板上的排线接口，拆解前必须从主板上拆卸下来将笔记本液晶屏幕翻过来，看到如下图，外面有一个金属框架保护屏幕的，但是没有螺丝设计，是卡口设计，我们将全部拆开左右边都一样有慢慢的撬开取出这个金属框下图中就是已经拆解下来的笔记本屏幕金属外框2，更换笔记本屏幕灯管：如下看到金属位置，这个位置就是放置笔记本屏幕灯管的位置，由于灯管非常容易损坏易损所以用一个金属罩子扣住，我们将这个罩子取下就能看到灯管了，或者不取出来，剪掉灯管一端的电源线也能将灯管抽出来我们将这个一起取下来就能看到屏幕里面的灯管了：可以看到电源线灯管的链接的电源线已经全部拆解下来灯管和金属罩子，灯管也分很多种高分，普分，宽屏，黑晶屏，等都是不一样的灯管，也需要看型号，所以一般更换这个最好是到知名的店购买配件，不要随便交给一个维修店，因为很多维修店有劣质的灯管安装使用后很有可能将液晶屏幕烧坏，得不偿失，利淘现在很大一部分的笔记本如IBM笔记本，有客户需要更换都是直接拿到THINKPAD官方售后蓝色快车更换的，因为一般的灯管不能保证其质量，也许今天更换上去是好的，明天就坏了。
灯管的一个特写，其实说白了灯管就是藏在笔记本液晶屏幕中的一个细小迷你日光灯罢了(日关灯也分好坏吧比如飞利浦的就贵不少所以质量是不一样的)下面将屏幕第一层跳起来，可以看到下面的背光，一个屏幕最贵的也就是坏了不能修复的是第一层，这层深色的3，笔记本液晶屏幕内灰尘清洁(非专业人士请勿拆解到这，很容易进去更多灰尘，那就更难处理了)第二层可以统称为背光纸了，如下图是一张背光纸，很多灰尘掉的地方就是这个地方，进到这个地方后当开机后就能看到屏幕一个小的黑斑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想y450拆屏、换屏（换液晶）的整个过程
一个螺丝换屏工具：螺丝刀一组，因为笔记本的结构相对复杂，不可能像台式机那样刀搞定一
切，所以要多准备几个螺丝刀（一字、十字的都要有）
换屏攻略
STEP1 :取下B面屏幕边框螺丝
先取下电源适配器和电池，这是动手的大前提。
Y450的B面（即屏幕面）塑料边框上有6颗螺丝，首先要取下这6颗螺丝，才能把B面的边框取下。
图1和图2 : B面屏幕边框6颗螺丝的分布是屏幕上边框4颗，下边框左右各1颗。
它们都
隐藏在黑色的塑料脚垫下，需要用平口螺丝刀撬出小脚垫。
请注意，屏幕的下边框中部的两
个塑料脚垫不用理会它，下面没有螺丝。
STEP2 :分离B面屏幕边框
接着要做的，是换屏中最难的一步：将B面屏幕边框从机身上（A面）分离。
之所以是最难的一步，是因为B面屏幕边框的下部（屏幕转轴的上盖），和A面的下部（屏
幕转轴的下盖）是扣合在一起的。
我不明白为什么Y450要这样设计，但我第一次分离此处
时，花费了两个多小时。
而今给大家献上的，是我至少5次拆卸后的经验之谈！
图3:我们要先用指甲把屏幕边框上的卡扣和A面进行分离。
先分离屏幕上部的（上部可以
全部分离掉）。
接着翻转机身，分离下部（即电池侧）的中间部分。
分离后，屏幕边框的上部整体就和A面顶盖脱离了，但下部转轴处仍然和A面扣合在一起。
接着最难的部分到来了一一要从转轴处将边框和A面分开，并彻底取下B面边框。
请准备至少两把小的平口螺丝刀。
然后将Y450放在不太硬的台面上（比如沙发上），也可
以放在腿上。
这样做是为了更好地控制力道，避免力度过大意外损坏机身。
图4:先将机身基本闭合（不要完全闭合，否者机身无法站稳”），然后翻转机身让屏幕前
部和底座前部朝下放在腿上形成支撑，机身尾部朝上，机身底部朝着你（方向很重要）。
这时，可看到转轴后部的扣合处。
你需要用一把小的平口螺丝刀，从扣合处使劲插入！然后将
螺丝刀向着底部方向撬一一注意，这时你看上去是在撬动转轴的下盖”但其实是上盖。
当
屏幕打开时，这个部分是在转轴的上面的。
这里可能要反复多次，甚至有可能需要破坏扣合
处（笔者的其实就接近破坏了），否则在进行下一步时，很容易就又扣上了。
图5 :在扣合处分开后。
将机身平放在腿上，屏幕面朝自己，然后把屏幕向后仰。
这里的要点是：屏幕面翻至最大角度后，略微朝回翻一点，否者屏幕边框的下边缘会被机身底部挡住无法抽出。
但若角度开启过小，平口螺丝刀又无法进入。
切记！
接着，将两把平口螺丝刀分别从转轴上盖的左右两侧缝隙插入，用力向上抬（如果此时发现
无法向上抬，则说明扣合处还没分离成功）。
抬起一定角度后，抽出一侧的平口螺丝刀，从箭头指示处再次插进去，然后用力向上挑（不会挑坏转轴上盖，因为塑料的韧性很好）。
同时，适度地将屏幕边框向上拉，直至这一侧的屏幕边框完全分离下来。
这里可能要耗费一定
的时间，需要多次尝试。
一侧取出后，如法炮制分离另一侧转轴。
图6 :当屏幕边框分离下来后，恭喜！最艰难的部分过去了，剩下的就很简单了。
STEP3 :更换新屏幕
图7:现在可以看到屏幕了。
屏幕的两侧有固定用的金属边框架，两侧各有两颗螺丝。
适当用力将屏幕整体向外搬，就可以看到两颗螺丝了。
用最小号的梅花螺丝即可拆下螺丝。
图&现在，屏幕单元整体暴露出来了。
请注意屏幕背面，摄像头的电路是用胶布帖在屏幕背面的，撕开胶布分离摄像头（更换后可用双面胶重新粘上）。
O
图9和图10 :接着是分离屏线。
屏线是排线，注意分离的方式是把排线自带的钢丝扣翻起 来，然后朝排线方向拉出。
OK ,屏幕完全取下来了。
二■ J
■ j∙ —
1
I
WS
fA L 1
I
T ->ΛJ
^⅜i ^- y W!!te≡rl
EH
M P Ai SfTlH-I-Ir HM i
接下来更换屏幕。
将购买来的新屏幕多余的胶布去掉（但注意别撕开遮盖电路板的透明塑料），然后按照拆卸的方式反向操作”，屏幕就更换好了。
记得扣上屏幕排线的钢丝扣。
然后，按照摄像头的位置重新在新屏幕背面用双面胶粘好摄像头电路。
STEP4 :测试成功后还原
最后就是测试和还原了。
先将屏幕单元装入进入金属边框中。
这时不要忙着装B面边框，先给笔记本通电并开机检查屏幕是否能够正常显示。
如果一切正常，再扣上B面屏幕边框（这里是没有难度的，转轴处向下压即可扣合），然后原路返回”。
大功告成！。
