《电力电子技术》练习题及参考答案

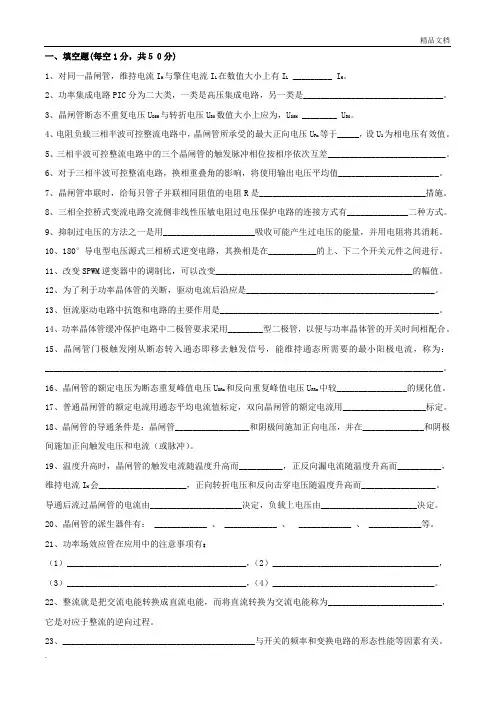

《电力电子技术》题库含答案
一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。
4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。
9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。
13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。
14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

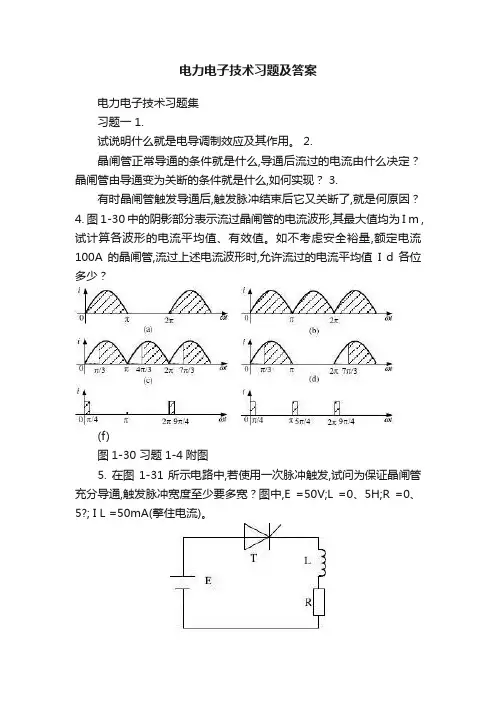

电力电子技术习题及答案
电力电子技术习题及答案电力电子技术习题集习题一 1.试说明什么就是电导调制效应及其作用。
2.晶闸管正常导通的条件就是什么,导通后流过的电流由什么决定？晶闸管由导通变为关断的条件就是什么,如何实现？ 3.有时晶闸管触发导通后,触发脉冲结束后它又关断了,就是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形,其最大值均为I m ,试计算各波形的电流平均值、有效值。
如不考虑安全裕量,额定电流100A 的晶闸管,流过上述电流波形时,允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中,若使用一次脉冲触发,试问为保证晶闸管充分导通,触发脉冲宽度至少要多宽？图中,E =50V;L =0、5H;R =0、5?; I L =50mA(擎住电流)。
图1-31习题1-5附图图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流,而GTO 却可以？7. GTO 与GTR 同为电流控制器件,前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异与各自的优缺点及主要应用领域。
9. 请将VDMOS(或IGBT)管栅极电流波形画于图1-32中,并说明电流峰值与栅极电阻有何关系以及栅极电阻的作用。
10. 全控型器件的缓冲吸收电路的主要作用就是什么？试分析RCD 缓冲电路中各元件的作用。
11. 限制功率MOSFET 应用的主要原因就是什么？实际使用时如何提高MOSFET 的功率容量？习题二1.具有续流二极管的单相半波可控整流电路,带阻感性负载,电阻为5?,电感为0、2H,电源电压的有效值为220V,直流平均电流为10A,试计算晶闸管与续流二极管的电流有效值,并指出晶闸管的电压定额(考虑电压2-3倍裕度)。
2.单相桥式全控整流电路接电阻性负载,要求输出电压在0～100V 连续可调,输出电压平均值为30 V时,负载电流平均值达到20A。

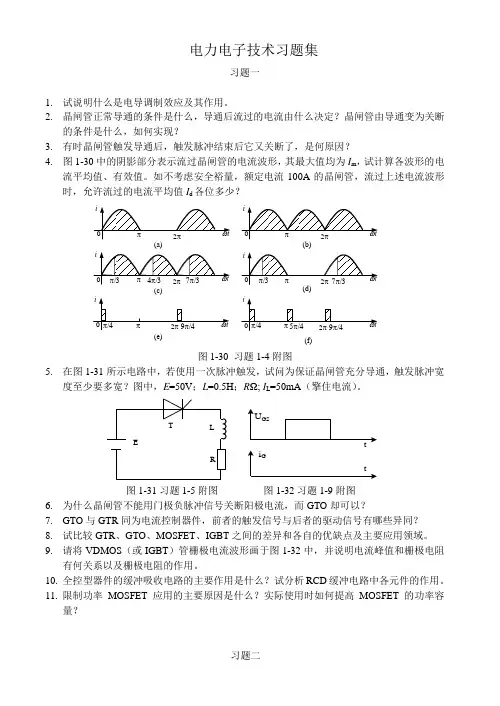

电力电子技术习题及答案
电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。
2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。
如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R Ω; I L =50mA （擎住电流）。
图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。
9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。
10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。
11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。
2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。
电力电子技术习题及答案
电力电子技术习题集习题一1. 试说明什么是电导调制效应与其作用。
2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4.图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。
如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5Ω; I L =50mA 〔擎住电流〕。
图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点与主要应用领域。
9. 请将VDMOS 〔或IGBT 〕管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以与栅极电阻的作用。
10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。
11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额〔考虑电压2-3倍裕度〕。
2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。
《电力电子技术》练习题及参考答案
《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。
《电力电子技术》测试题及答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
电力电子技术练习题及参考答案
《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。
电力电子技术_习题集(含答案)
《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。
A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。
A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。
A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。
A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。
A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。
A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。
A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。
A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。
A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。
A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。
A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。
A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。
A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。
A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。
A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。
A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。
《电力电子技术》测试题及其答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（错）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
(完整版)电力电子技术试题20套及答案
1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术练习题库与参考答案
电力电子技术练习题库与参考答案一、单选题（共30题，每题1分，共30分）1、直接耦合式强迫换流是给晶闸管加上反向电压而使其关断，因此又叫（）。
A、电流换流B、器件换流C、电压换流D、负载换流正确答案：C2、PWM控制技术在( )电路中的应用最为广泛。
A、逆变B、整流C、变频D、斩波正确答案：A3、单相全桥电压型逆变电路阻感负载，需要（）个续流二极管。
A、2B、4C、1D、3正确答案：B4、逆变电路根据交流输出侧接的对象，可分为（）。
A、单相逆变电路和三相逆变电路B、电压型逆变电路和电流型逆变电路C、有源逆变电路和无源逆变电路D、电容式逆变电路和电感式逆变电路正确答案：C5、单相全控桥式整流电路最多需要（）个晶闸管。
A、2B、3C、1D、4正确答案：D6、采用调制法得到PWM波形，把希望输出的波形作为（）。
A、正玄波B、载波C、调制信号D、锯齿波正确答案：C7、绝缘栅双极晶体管IGBT是一种复合型器件，它是由（）复合而成的。
A、GTR和MOSFETB、GTR和GTOC、GTO和MOSFETD、SCR和MOSFET正确答案：A8、所谓电力电子技术就是应用于电力领域的（）技术。
A、变换B、电子C、控制D、交流正确答案：B9、单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )。
A、0º-150°B、0º-90°C、0º-120°D、0º-180°正确答案：D10、斩波电路控制方式中，ton和T都可调，改变占空比，称为（）。
A、频率调制B、PWMC、相位控制D、混合型正确答案：D11、得到PWM波形的方法有（）。
A、计算法和调制法B、计算法和画图法C、调制法和画图法D、计算法和理论法正确答案：A12、逆变电路根据直流侧电源性质的不同，可分为（）。
A、电压型逆变电路和电流型逆变电路B、单相逆变电路和三相逆变电路C、电容式逆变电路和电感式逆变电路D、有源逆变电路和无源逆变电路正确答案：A13、斩波电路控制方式中，ton不变，改变T，称为（）。
电力电子技术习题及参考答案
电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。
A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。
A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。
A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。
A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。
电力电子技术练习题库与答案
电力电子技术练习题库与答案一、判断题（共100题，每题1分，共100分）1.双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。
（）A、正确B、错误正确答案：B2.给晶闸管加上正向阳极电压它就会导通（）A、正确B、错误正确答案：B3.逆变角太大会造成逆变失败。
（）A、正确B、错误正确答案：B4.降压斩波电路中二极管作用是续流。
（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。
（）A、正确B、错误正确答案：B6.并联谐振逆变电路采用负载换流方式时，谐振回路不一定要呈电容性。
（）A、正确B、错误正确答案：B7.变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。
（）A、正确B、错误正确答案：A8.有源逆变装置是把逆变后的交流能量送回电网。
（）A、正确B、错误正确答案：A9.电力电子器件一般工作在开关状态，因此可以用理想开关模型来代替。
（）A、正确B、错误正确答案：A10.对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。
（）A、正确B、错误正确答案：B11.在单相全控桥电路中，晶闸管的额定电压应取U2。
（）A、正确B、错误正确答案：B12.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
（）A、正确B、错误正确答案：B13.整流电路按电路结构不同分为零式电路和桥式电路。
（）A、正确B、错误正确答案：A14.变频器总是把直流电能变换成50Hz交流电能。
（）A、正确B、错误正确答案：B15.逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（）A、正确B、错误正确答案：A16.无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）A、正确B、错误正确答案：B17.为减少自身损耗，提高效率，电力电子器件一般都工作在开关状态。
（）A、正确B、错误正确答案：A18.电感元器件对电流的变化起阻碍作用，在电路中通交阻直。
电力电子技术练习题与答案
（第一章）一、填空题1、普通晶闸管内部有PN结,，外部有三个电极，分别是极极和极。
1、两个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、正向、触发。
3、、晶闸管的工作状态有正向状态，正向状态和反向状态。
阻断、导通、阻断。
4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。
4、普通晶闸管、额定电流50A、额定电压100V。
5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。
减小。
7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。
12、同步、时刻。
13、晶体管触发电路的同步电压一般有同步电压和电压。
13、正弦波、锯齿波。
14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。
14、正弦波同步电压、控制电压、控制电压。
15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。
15、关断过电压。
16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。
电力电子技术习题与参考答案
电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。
A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。
A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。
A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。
A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。
A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。
A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
(完整版)电力电子技术练习题(答案)
34、将50Hz的工频交流电直接变换成其他频率的 交流电，—般输出频率均小于工频频率，这种直 接变频的方式称为 交—交变频 。
35、将50Hz的交流电先经整流变换为直流电，再 由直流电变换为所需频率的交流电这种变频的方 式称为 交—直—交变频。
36、如图为电流型并联谐振式变频电路，其输出电 流的波形为 矩形波 ， 其输出电压的波形基本 为 正弦波 。
5、有源逆变的条件（ A ） A （1）有直流电动势源EM，其极性和晶闸管
的导通方向一致且EM>Ud （2）、逆变角β<90º （α>90º ）。
B （1）有直流电动势源EM，其极性须和晶闸 管的导通方向一致且EM>Ud
37、如图为电压型并联谐振式变频电路，其输出电 流的波形为 正弦波 ， 其输出电压的波形基本 为 矩形波 。
38、电压型变频电路的特点是： (1) 直流侧接有 大电容 ，相当于电压源，直流电
压基本无脉动。 (2) 交流侧电压波形为 矩形波 ，交 流侧电流的波形由 负载性质 决定。
39、电流型变频电路的特点不： (1)直流侧接有 大电感 ，相当于电流源，直流电流基 本无脉动。(2)交流侧电流为 矩形波 ，交流侧电压的
斩波式 和通断式。
31、双向晶闸管的主要参数中，额定电流指的 是：在规定条件下，晶闸管所允许流过的最大工频 。 电流的有效值
32、对于电阻性负载的单相交流调压电路，输入电压
为Ui，控制角α的可调范围为
，输出电压的可
调范围为
。
0~
0 ~ Ui
33、对于电感性负载的单相交流调压电路，若负载 的阻抗角为φ，则晶闸管的控制角α的可调范围
电力电子技术练习题
一、填空题
1、电子技术包括信息电子技和术 电力两电大子分技支术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。
19、温度升高时，晶闸管的触发电流随温度升高而______，正反向漏电流随温度升高而______，维持电流I H会______，正向转折电压和反向击穿电压随温度升高而______。
导通后流过晶闸管的电流由____________ 决定，负载上电压由____________决定。
20、晶闸管的派生器件有： ____________、 ____________、 ____________、____________等。
21、功率场效应管在应用中的注意事项有：（1）____________，（2）____________，（3）____________，（4）____________。
22、整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为____________，它是对应于整流的逆向过程。
23、____________与开关的频率和变换电路的形态性能等因素有关。
24、如果将逆变电路交流侧接到交流电网上，把直流电逆变成同频率的交流电，反送到电网上去称为____________。
25、____________电路是把逆变电路的交流侧接到电网上，把直流电逆变成同频率的交流反送到电网去。
____________电路的交流侧直接接到负载，将直流电逆变成某一频率或可变频率的交流供给负载。
26、____________的作用是抑制电力电子器件的内因过电压du/dt 或者过电流di/dt,减少器件的开关损耗。
２７、VDMOS 的安全工作区分为：（1）_________________。
（2）_________________。
（3）_________________。
２８、晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为___________。
即gr rr q t t t +=。
２９、IGBT 有三个电极，分别是____________ 、____________ 、____________。
如果 ____________接电源的正极，____________ 接电源的负极，它的导通和关断由____________ 来控制。
３０、电流从一个臂向另一个臂转移的过程称为____________。
二、单项选择题：(每小题2分，从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内 )１、功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )A.一次击穿B.二次击穿C.临界饱和D.反向截止２、逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A.大功率三极管B.逆阻型晶闸管C.双向晶闸管D.可关断晶闸管３、.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( ) A.干扰信号 B.触发电压信号C.触发电流信号D.干扰信号和触发信号４、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( ) A.导通状态 B.关断状态 C.饱和状态 D.不定５、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°６、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B. U2C.2 U2D. U2７、单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )A. U2B.2 U2C. U2D. U2８、单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )A.0°～90°B.0°～180°C.90°～180°D.180°～360°９、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( )A.π-αB.π+αC.π-δ-αD.π+δ-α１０、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A.α、负载电流Id以及变压器漏抗XCB.α以及负载电流IdC.α和U2D.α、U2以及变压器漏抗XC１１、三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°１２、可在第一和第四象限工作的变流电路是( )A.三相半波可控变电流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路１３、快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管１４、若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是( )A.增大三角波幅度B.增大三角波频率C.增大正弦调制波频率D.增大正弦调制波幅度１５、采用多重化电压源型逆变器的目的，主要是为( )A.减小输出幅值B.增大输出幅值C.减小输出谐波D.减小输出功率１６、电流型逆变器中间直流环节贮能元件是( )A.电容B.电感C.蓄电池D.电动机三、名词解释（每小题4分，）１、电力电子技术 2、二次击穿 3、安全工作区4、相控方式5、换相重叠角γ6、电力电子器件7、电流波形的波形系数K f8、晶闸管的伏安特性9、门极触发电流I GT 10、电流关断增益βoff１1、换流 12、整流器１3、电压纹波系数γu１4、输入功率因数PF １5、相控方式１6、移相范围换17、相重叠角γ１8、直流变换电路19、交流变换电路四、简答题1、晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?2、晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?3、某晶闸管型号规格为KP200-8D，试问型号规格代表什么意义?4、无源逆变电路和有源逆变电路有何区别？5、试说明直流斩波器主要有哪几种电路结构？试分析它们各有什么特点？6、晶闸管的非正常导通方式有哪几种？7、请简述晶闸管的关断时间定义。
8、怎样确定GTR的安全工作区SOA?9、与GTR、VDMOS相比，IGBT管有何特点?10、试简述Buck-Boost电路同Cuk电路的异同。
11、GTR对基极驱动电路的要求是什么？12、在大功率GTR组成的开关电路中为什么要加缓冲电路?13．试说明VDMOS的安全工作区。
14、试简述功率场效应管在应用中的注意事项。
15、与GTR、VDMOS相比，IGBT管有何特点?16．缓冲电路的作用是什么？关断缓冲与开通缓冲在电路形式上有何区别，各自的功能是什么？五、计算题（每题10分）1、有一开关频率为50kHz的库克变换电路，假设输出端电容足够大，使输出电压保持恒定，并且元件的功率损耗可忽略，若输入电压U d=10V，输出电压U0调节为5V不变。
试求:(1)占空比；(2)电容器C1两端的电压U c1；(3) 开关管的导通时间和关断时间。
2、有一开关频率为50kHz的Buck变换电路工作在电感电流连续的情况下，L=0.05mH，输入电压U d=15V，输出电压U0=10V(1) 求占空比D的大小；(2) 求电感中电流的峰-峰值ΔI；(3) 若允许输出电压的纹波ΔU0/U0=5%，求滤波电容C的最小值。
3、某电阻性负载，R d=50Ω,要求U d在0~600V可调，试用单相半波和单相全控桥两种整流电路来供给，分别计算：(1)晶闸管额定电压、电流值；(2)连接负载的导线截面积(导线允许电流密度j=6A／mm2)；(3)负载电阻上消耗的最大功率。
《电力电子技术》练习题参考答案一、填空题(每空1分，共５０分)1.大于(或≈(2～4))2.智能功率集成电路3.小于(或<)4.U Fm=2U25.120°6.下降7.静态均压8.Y形和△形9.储能元件10.同一相11.输出电压基波 12.(一个)较大的负电流13.减小存储时间14.快速恢复 15.维持电流16．小 17.正弦电流有效值 18阳极门极19、减小增大减小减小负载阻抗输入阳极电压UA20、快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管21、（1）过电流保护，（2）过电压保护，（3）过热保护，（4）防静电。
22、逆变 23、开关损耗 24、有源逆变25、有源逆变无源逆变２６、缓冲电路27、（1）正向偏置安全工作区。
（2）开关安全工作区。
（3）换向安全工作区。
28、关断时间２９、集电极C、发射极E、栅极G 、集电极C、发射极E 、栅极电压U GE ３０、换流二、单项选择题１、B ２、B ３、A ４、B ５、D６、B ７、C ８、A ９、C １０、A１１、B １２、A １３、D １４、C １５、C１６、B三、名词解释1、电力电子技术：将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能的变换和控制，构成了一门完整的学科，被国际电工委员会命名为电力电子学（Power Electronics ）或称为电力电子技术。
