过控答案部分课后答案1-1 过程控制有哪些主要特点?为什么说过程控制多属慢过程参数控制?1.控制对象复杂、控制要求多样2. 控制方案丰富3.控制多属慢过程参数控制4.定值控制是过程控制的一种主要控制形式5.过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统?典型过程控制系统由哪几部分组成?过程控制系统:一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成:参照图1-1。

1-4 说明过程控制系统的分类方法,通常过程控制系统可分为哪几类?解答:分类方法说明:按所控制的参数来分,有温度控制系统、压力控制系统、流量控制系统等;按控制系统所处理的信号方式来分,有模拟控制系统与数字控制系统;按控制器类型来分,有常规仪表控制系统与计算机控制系统;按控制系统的结构和所完成的功能来分,有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分,有比例(P)控制、比例积分(PI)控制,比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统;按被控参数的数量可分为单变量和多变量控制系统等。

通常分类:1.按设定值的形式不同划分:(1)定值控制系统(2)随动控制系统(3)程序控制系统2.按系统的结构特点分类:(1)反馈控制系统(2)前馈控制系统(3)前馈—反馈复合控制系统1-5 什么是定值控制系统?在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。

1-8 评价控制系统动态性能的常用单项指标有哪些?各自的定义是什么?解答:单项性能指标主要有:衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。

衰减比:等于两个相邻的同向波峰值之比n ;过渡过程的最大动态偏差:对于定值控制系统,是指被控参数偏离设定值的最大值A ;超调量:第一个波峰值1y 与最终稳态值y (∞)之比的百分数σ;1100%()y y σ=?∞ 残余偏差C :过渡过程结束后,被控参数所达到的新稳态值y (∞)与设定值之间的偏差C 称为残余偏差,简称残差;调节时间:从过渡过程开始到过渡过程结束所需的时间;振荡频率:过渡过程中相邻两同向波峰(或波谷)之间的时间间隔叫振荡周期或工作周期,其倒数称为振荡频率;峰值时间:过渡过程开始至被控参数到达第一个波峰所需要的时间。

过程控制课后题答案讲解

过程控制课后题答案讲解

1.4 A、B两种物料进入反应器进行反应,通过改变进入夹套的冷却水流量来控制反应器内的温度不变。

试画出该温度控制系统的方块图,并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么?反应器温度控制系统(1)该温度控制系统的方块图反应器温度控制系统方块图(2)被控对象:反应器;被控变量:反应器内的温度;控制变量:冷却水流量。

可能影响被控变量的干扰因素主要有A、B两种物料的温度、进料量,冷却水的压力、温度,环境温度的高低等。

1.5 锅炉是化工、炼油等企业中常见的主要设备。

汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。

水位过高,会使蒸汽带液。

降低了蒸汽的质量和产量,甚至会损坏后续设备。

而水位过低,轻则影响汽液平衡,重则烧干锅炉甚至引起爆炸。

因此,必须对汽包水位进行严格的控制。

图1-16是一类简单锅炉汽包水位控制示意图,要求:(1)画出该控制系统方块图;(2)指出该系统中被控对象、被控变量、操纵变量、扰动变量各是什么?(3)当蒸汽负荷忽然增加,该系统如何实现自动控制?(1)(2)被控对象:锅炉汽包。

被控变量:锅炉汽包水位。

操纵变量:锅炉给水量。

扰动量:冷水温度、压力、蒸汽压力、流量,燃烧状况等。

(3)当蒸汽负荷突然增加,会导致汽包水位下降,液位变送器检测到液位h 下降信号并与设定水位h0进行比较,将偏差信号传给控制器,控制器使执行器动作,增大阀门开度,使冷却水流量增加,从而降低加热室燃烧程度,进一步使得汽包液位升高。

2.4 P17-P18,精度等级为0.22.11 用热电偶测温时,为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种? 解:(1)热电偶的热电势只有当T0(或t0)恒定是才是被测温度T (或t )的单值函数。

热电偶标准分度表是以T0=0℃为参考温度条件下测试制定的,只有保持T0=0℃,才能直接应用分度表或分度曲线。

若T0≠0℃,则应进行冷端补偿和处理。

(2)冷端温度补偿的方法有:延长导线法,0℃恒温法,冷端温度修正法,冷端温度自动补偿法等。

过程控制课后习题答案

过程控制课后习题答案

过程控制课后习题答案
1.试写出可用于控制三台电机的过程控制图:
答案:
2.试给出控制酒精灯火程序的过程控制图:
答案:
3.试给出用于检测温度的过程控制图:
答案:
4.试给出控制信号延时的过程控制图:
答案:
5.试给出用于控制自动给水机的过程控制图:
答案:
6.试分析控制温度过程所涉及的控制逻辑:
答案:
当输入变量(温度)超过一定上限时,启动冷却过程;当输入变量(温度)低于一定下限时,启动加热过程;当输入变量(温度)在上下限之间时,保持恒定温度。

7.试给出控制地热泵的过程控制图:
答案:
8.试给出控制回路调节的过程控制图:
答案:
9.试给出控制蒸发器运行的过程控制图:答案:
10.试给出控制风机的过程控制图:。

过控习题参考答案

过控习题参考答案

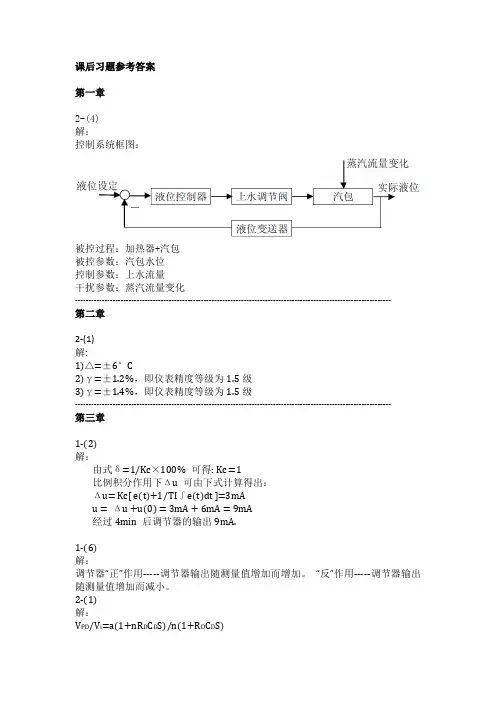

课后习题参考答案第一章2-(4)解:控制系统框图:被控过程:加热器+汽包被控参数:汽包水位控制参数:上水流量干扰参数:蒸汽流量变化----------------------------------------------------------------------------------------------------------------------第二章2-(1)解:1)△=±6°C2)γ=±1.2%,即仪表精度等级为1.5级3)γ=±1.4%,即仪表精度等级为1.5级----------------------------------------------------------------------------------------------------------------------第三章1-(2)解:由式δ=1/Kc×100% 可得: Kc =1比例积分作用下Δu 可由下式计算得出:Δu= Kc[ e(t)+1/TI∫e(t)dt ]=3mAu = Δu +u(0) = 3mA + 6mA = 9mA经过4min 后调节器的输出9mA.1-(6)解:调节器“正”作用-----调节器输出随测量值增加而增加。
